YAMAHA FJR1300AS 2011 Instructieboekje (in Dutch)

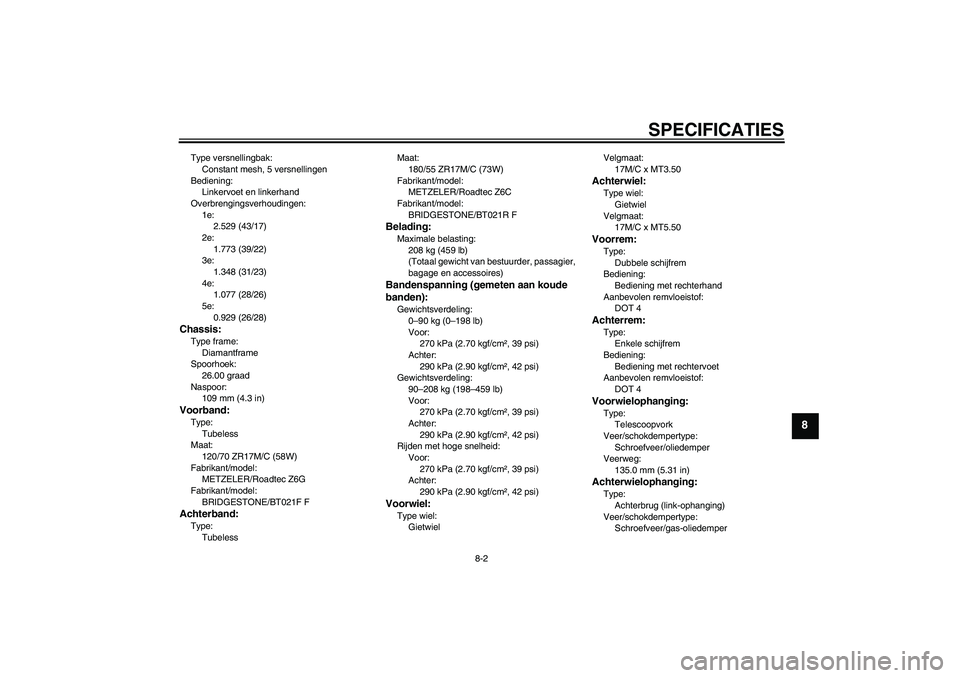

SPECIFICATIES
8-2
8
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Linkervoet en linkerhand
Overbrengingsverhoudingen:
1e:
2.529 (43/17)
2e:
1.773 (39/22)
3e:
1.348 (31/23)
4e:
1.077 (28/26)
5e:
0.929 (26/28)Chassis:Type frame:
Diamantframe
Spoorhoek:
26.00 graad
Naspoor:
109 mm (4.3 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
METZELER/Roadtec Z6G
Fabrikant/model:
BRIDGESTONE/BT021F FAchterband:Type:
TubelessMaat:
180/55 ZR17M/C (73W)
Fabrikant/model:
METZELER/Roadtec Z6C
Fabrikant/model:
BRIDGESTONE/BT021R F
Belading:Maximale belasting:
208 kg (459 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling:
90–208 kg (198–459 lb)
Voor:
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
135.0 mm (5.31 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
U1DAD1D0.book Page 2 Wednesday, August 25, 2010 4:03 PM

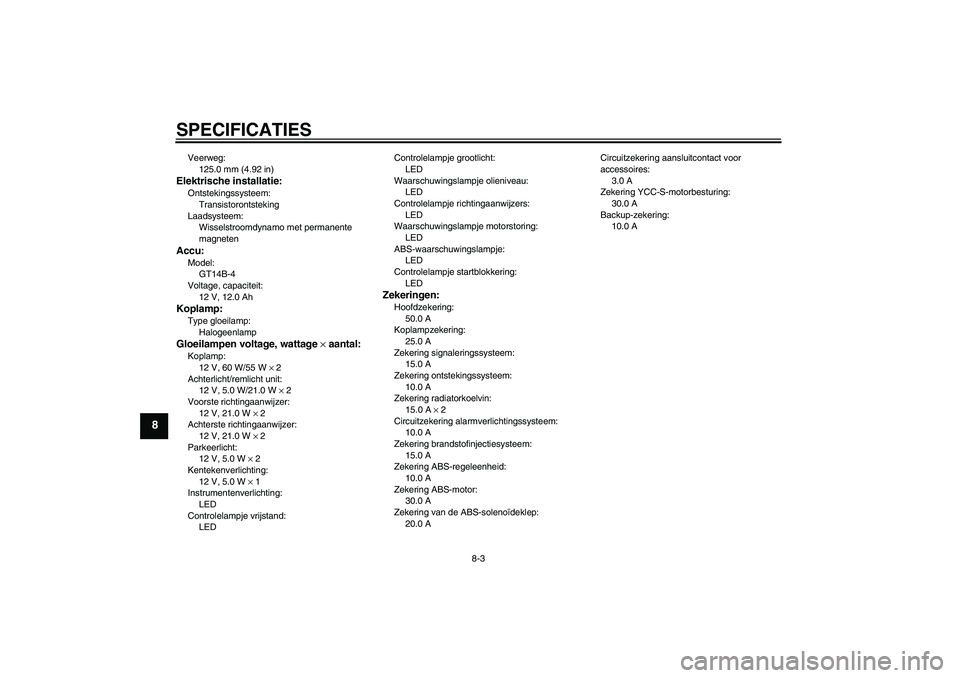

SPECIFICATIES
8-3
8
Veerweg:
125.0 mm (4.92 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT14B-4
Voltage, capaciteit:
12 V, 12.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Circuitzekering alarmverlichtingssysteem:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 ACircuitzekering aansluitcontact voor
accessoires:
3.0 A
Zekering YCC-S-motorbesturing:
30.0 A
Backup-zekering:
10.0 A
U1DAD1D0.book Page 3 Wednesday, August 25, 2010 4:03 PM

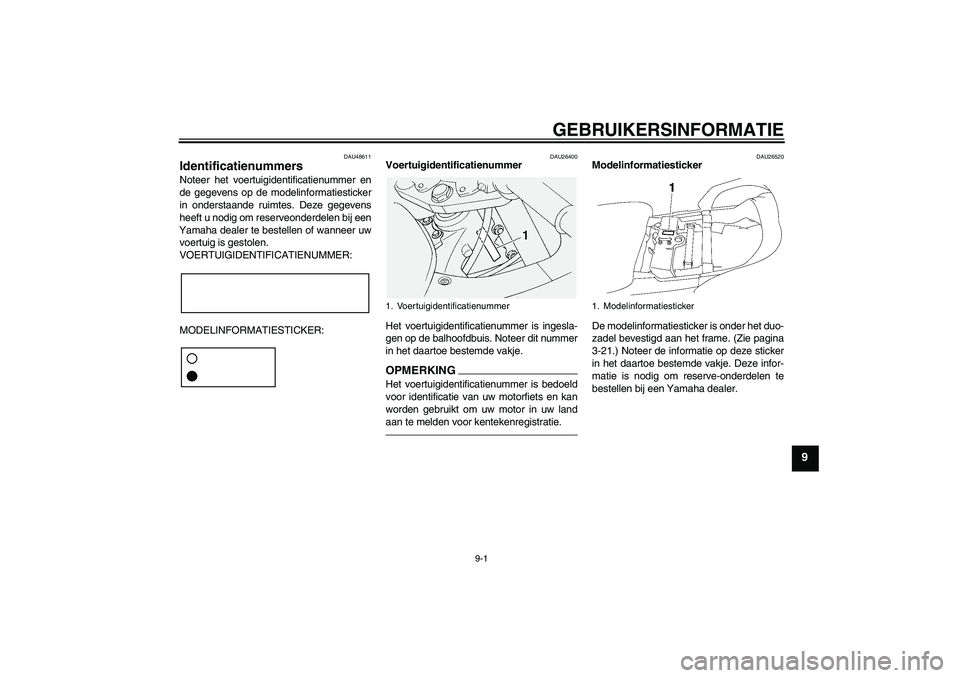

GEBRUIKERSINFORMATIE
9-1
9
DAU48611
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26520
Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-21.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1. Modelinformatiesticker
U1DAD1D0.book Page 1 Wednesday, August 25, 2010 4:03 PM

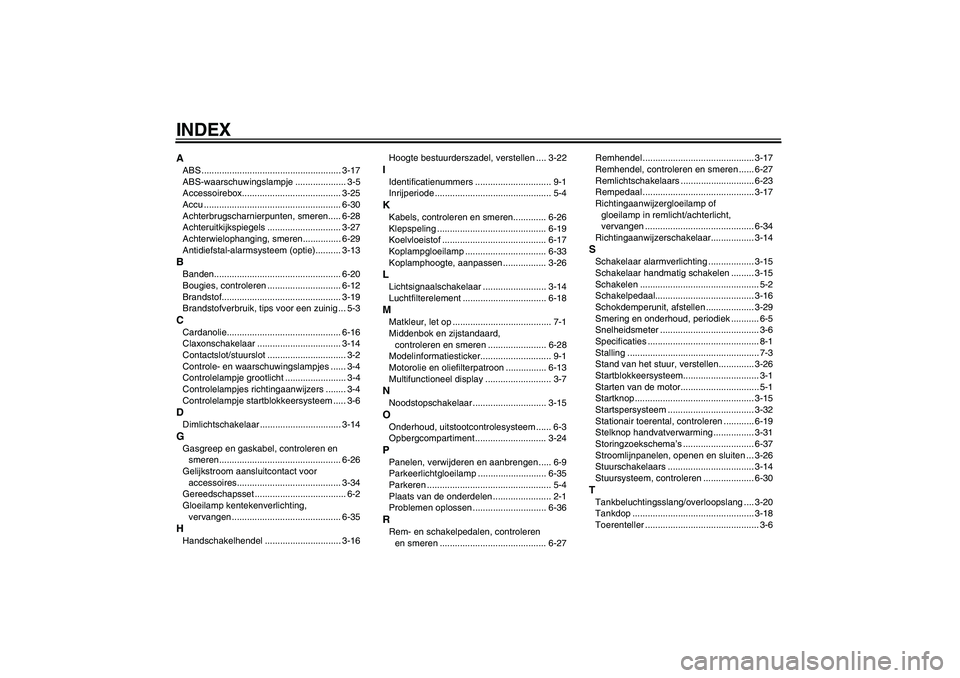

INDEXAABS ....................................................... 3-17
ABS-waarschuwingslampje .................... 3-5
Accessoirebox....................................... 3-25
Accu ...................................................... 6-30
Achterbrugscharnierpunten, smeren..... 6-28
Achteruitkijkspiegels ............................. 3-27
Achterwielophanging, smeren............... 6-29
Antidiefstal-alarmsysteem (optie).......... 3-13BBanden.................................................. 6-20
Bougies, controleren ............................. 6-12
Brandstof............................................... 3-19
Brandstofverbruik, tips voor een zuinig ... 5-3CCardanolie............................................. 6-16
Claxonschakelaar ................................. 3-14
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-4
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem ..... 3-6DDimlichtschakelaar ................................ 3-14GGasgreep en gaskabel, controleren en
smeren................................................ 6-26
Gelijkstroom aansluitcontact voor
accessoires......................................... 3-34
Gereedschapsset .................................... 6-2
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-35HHandschakelhendel .............................. 3-16Hoogte bestuurderszadel, verstellen .... 3-22
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-26
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-17
Koplampgloeilamp ................................ 6-33
Koplamphoogte, aanpassen ................. 3-26LLichtsignaalschakelaar ......................... 3-14
Luchtfilterelement ................................. 6-18MMatkleur, let op ....................................... 7-1
Middenbok en zijstandaard,
controleren en smeren ....................... 6-28
Modelinformatiesticker............................ 9-1
Motorolie en oliefilterpatroon ................ 6-13
Multifunctioneel display .......................... 3-7NNoodstopschakelaar ............................. 3-15OOnderhoud, uitstootcontrolesysteem ...... 6-3
Opbergcompartiment ............................ 3-24PPanelen, verwijderen en aanbrengen ..... 6-9
Parkeerlichtgloeilamp ........................... 6-35
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-36RRem- en schakelpedalen, controleren
en smeren .......................................... 6-27Remhendel ............................................ 3-17
Remhendel, controleren en smeren ...... 6-27
Remlichtschakelaars ............................. 6-23
Rempedaal ............................................ 3-17
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht,
vervangen ........................................... 6-34
Richtingaanwijzerschakelaar................. 3-14
SSchakelaar alarmverlichting .................. 3-15
Schakelaar handmatig schakelen ......... 3-15
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-16
Schokdemperunit, afstellen ................... 3-29
Smering en onderhoud, periodiek ........... 6-5
Snelheidsmeter ....................................... 3-6
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Stand van het stuur, verstellen.............. 3-26
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-15
Startspersysteem .................................. 3-32
Stationair toerental, controleren ............ 6-19
Stelknop handvatverwarming ................ 3-31
Storingzoekschema’s ............................ 6-37
Stroomlijnpanelen, openen en sluiten ... 3-26
Stuurschakelaars .................................. 3-14
Stuursysteem, controleren .................... 6-30TTankbeluchtingsslang/overloopslang .... 3-20
Tankdop ................................................ 3-18
Toerenteller ............................................. 3-6
U1DAD1D0.book Page 1 Wednesday, August 25, 2010 4:03 PM

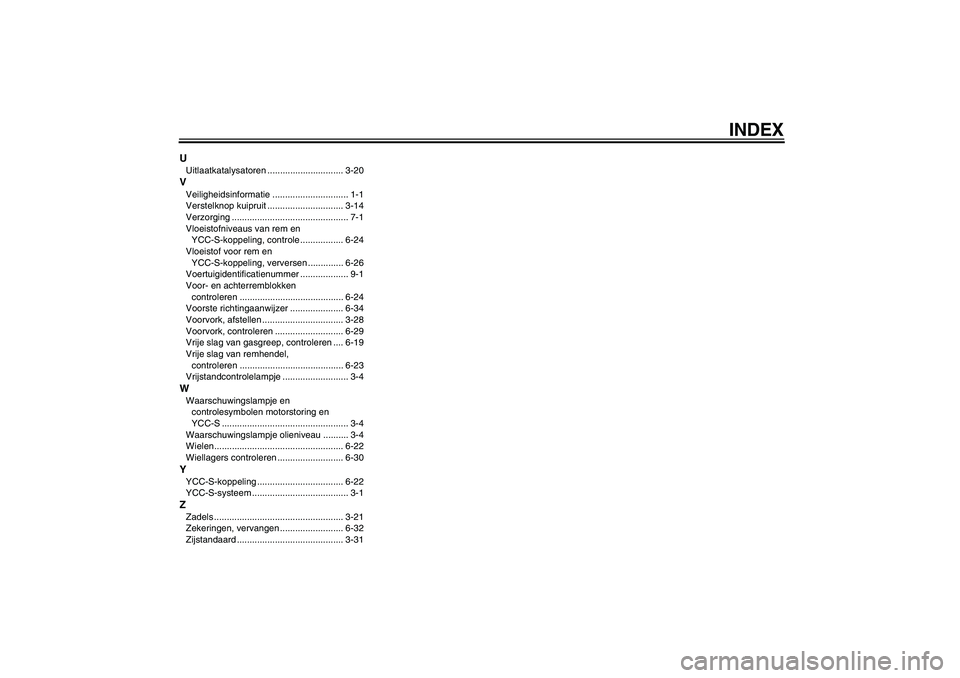

INDEX
UUitlaatkatalysatoren .............................. 3-20VVeiligheidsinformatie .............................. 1-1
Verstelknop kuipruit .............................. 3-14
Verzorging .............................................. 7-1
Vloeistofniveaus van rem en
YCC-S-koppeling, controle ................. 6-24
Vloeistof voor rem en
YCC-S-koppeling, verversen .............. 6-26
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-24
Voorste richtingaanwijzer ..................... 6-34
Voorvork, afstellen ................................ 3-28
Voorvork, controleren ........................... 6-29
Vrije slag van gasgreep, controleren .... 6-19
Vrije slag van remhendel,
controleren ......................................... 6-23
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje en
controlesymbolen motorstoring en
YCC-S .................................................. 3-4
Waarschuwingslampje olieniveau .......... 3-4
Wielen................................................... 6-22
Wiellagers controleren .......................... 6-30YYCC-S-koppeling .................................. 6-22
YCC-S-systeem ...................................... 3-1ZZadels ................................................... 3-21
Zekeringen, vervangen ......................... 6-32
Zijstandaard .......................................... 3-31
