YAMAHA FJR1300AS 2011 Instructieboekje (in Dutch)

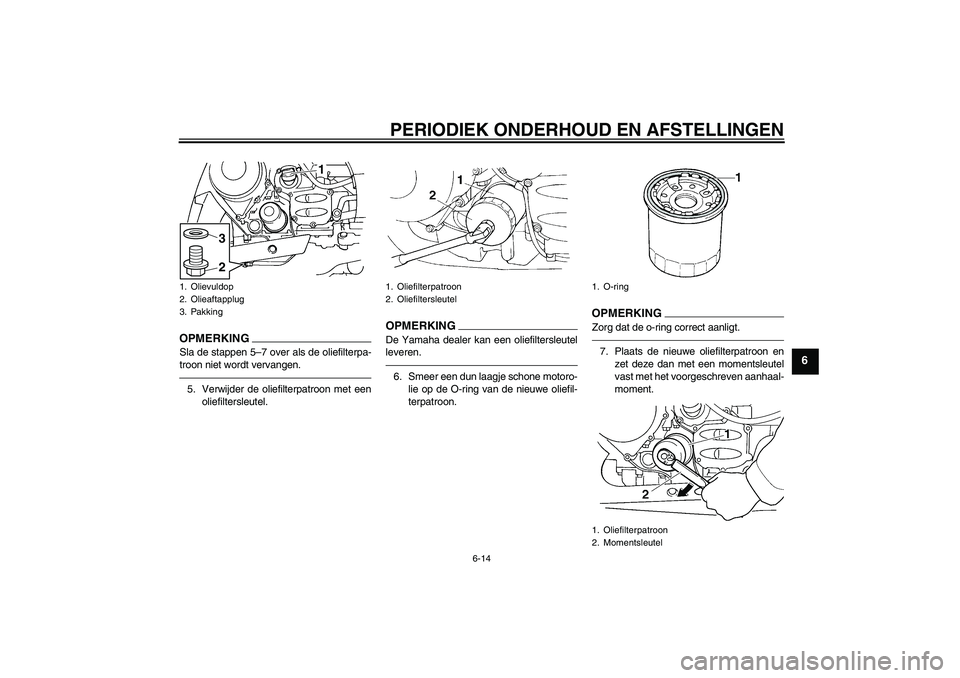

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-
troon niet wordt vervangen.5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.6. Smeer een dun laagje schone motoro-
lie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKIN
G
Zorg dat de o-ring correct aanligt.7. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.
1. Olievuldop
2. Olieaftapplug
3. Pakking
1
2
3
1. Oliefilterpatroon
2. Oliefiltersleutel
1. O-ring
1. Oliefilterpatroon
2. Momentsleutel
U1DAD1D0.book Page 14 Wednesday, August 25, 2010 4:03 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6

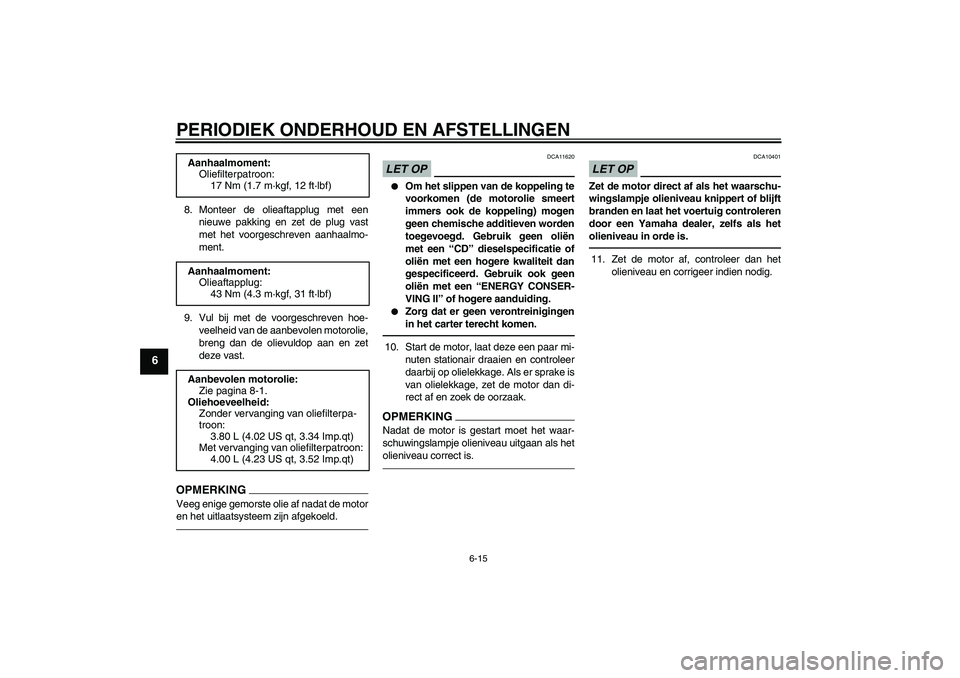

8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingen
in het carter terecht komen.
10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP
DCA10401
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha dealer, zelfs als het
olieniveau in orde is.11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig. Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1DAD1D0.book Page 15 Wednesday, August 25, 2010 4:03 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
DAU20016

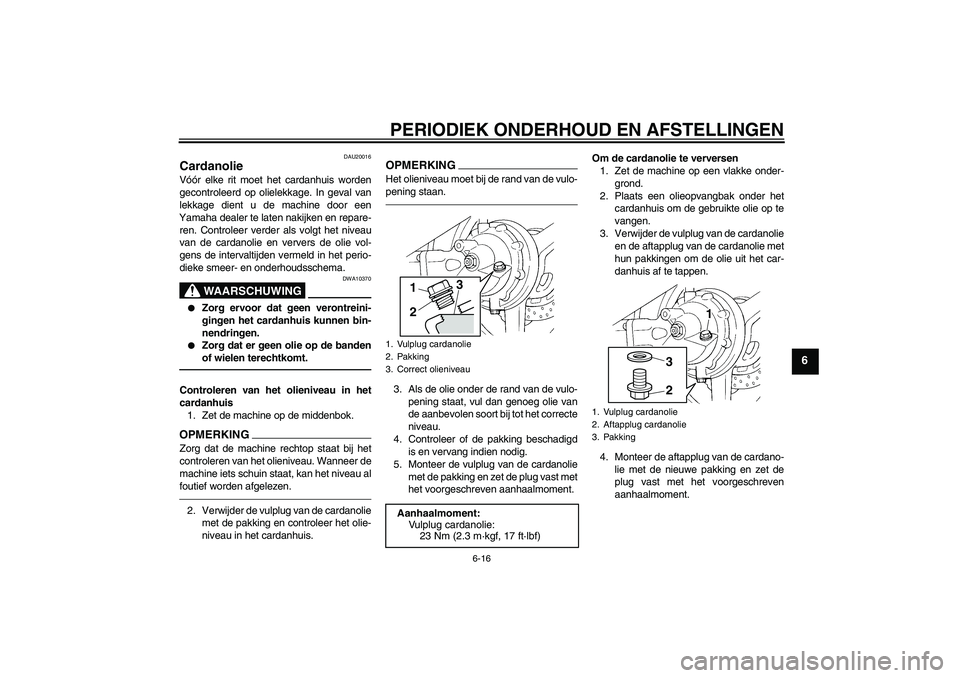

Cardanolie Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u de machine door een
Yamaha dealer te laten nakijken en repare-
ren. Controleer verder als volgt het niveau
van de cardanolie en ververs de olie vol-
gens de intervaltijden vermeld in het perio-
dieke smeer- en onderhoudsschema.
WAARSCHUWING
DWA10370


Zorg ervoor dat geen verontreini-
gingen het cardanhuis kunnen bin-
nendringen.


Zorg dat er geen olie op de banden
of wielen terechtkomt.
Controleren van het olieniveau in het
cardanhuis
1. Zet de machine op de middenbok.OPMERKINGZorg dat de machine rechtop staat bij het
controleren van het olieniveau. Wanneer de
machine iets schuin staat, kan het niveau al
foutief worden afgelezen.2. Verwijder de vulplug van de cardanolie
met de pakking en controleer het olie-
niveau in het cardanhuis.
OPMERKINGHet olieniveau moet bij de rand van de vulo-
pening staan.3. Als de olie onder de rand van de vulo-
pening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correcte
niveau.
4. Controleer of de pakking beschadigd
is en vervang indien nodig.
5. Monteer de vulplug van de cardanolie
met de pakking en zet de plug vast met
het voorgeschreven aanhaalmoment.Om de cardanolie te verversen
1. Zet de machine op een vlakke onder-
grond.
2. Plaats een olieopvangbak onder het
cardanhuis om de gebruikte olie op te
vangen.
3. Verwijder de vulplug van de cardanolie
en de aftapplug van de cardanolie met
hun pakkingen om de olie uit het car-
danhuis af te tappen.
4. Monteer de aftapplug van de cardano-
lie met de nieuwe pakking en zet de
plug vast met het voorgeschreven
aanhaalmoment.1. Vulplug cardanolie
2. Pakking
3. Correct olieniveau
Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
3
21
1. Vulplug cardanolie
2. Aftapplug cardanolie
3. Pakking
11
2
3
U1DAD1D0.book Page 16 Wednesday, August 25, 2010 4:03 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6

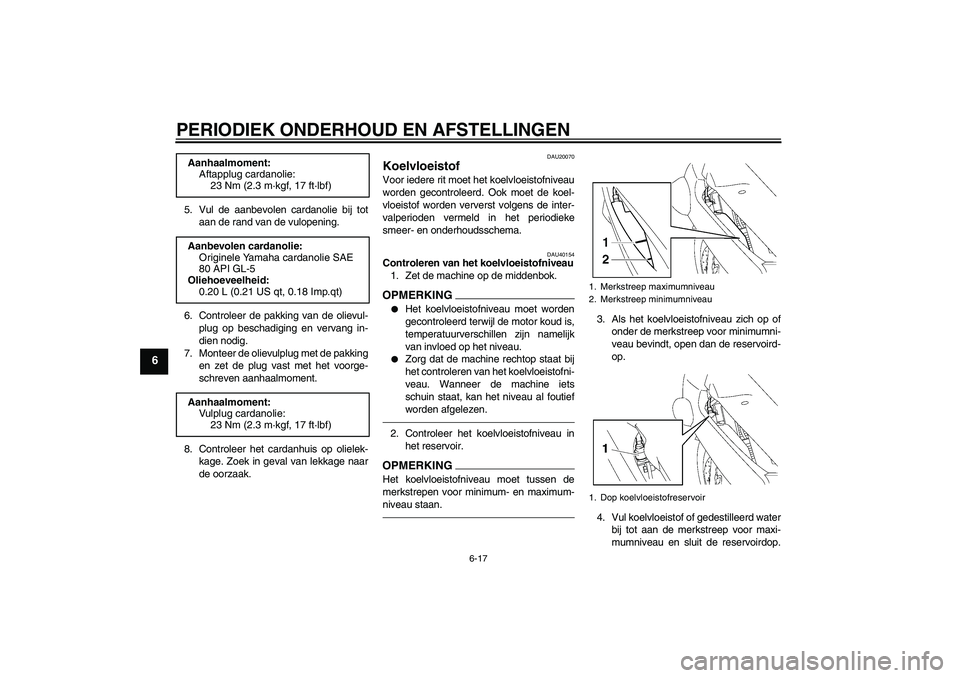

5. Vul de aanbevolen cardanolie bij tot
aan de rand van de vulopening.
6. Controleer de pakking van de olievul-
plug op beschadiging en vervang in-
dien nodig.
7. Monteer de olievulplug met de pakking
en zet de plug vast met het voorge-
schreven aanhaalmoment.
8. Controleer het cardanhuis op olielek-
kage. Zoek in geval van lekkage naar
de oorzaak.
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU40154
Controleren van het koelvloeistofniveau
1. Zet de machine op de middenbok.OPMERKING

Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.


Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, open dan de reservoird-
op.
4. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop. Aanhaalmoment:
Aftapplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanbevolen cardanolie:
Originele Yamaha cardanolie SAE
80 API GL-5
Oliehoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
U1DAD1D0.book Page 17 Wednesday, August 25, 2010 4:03 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6

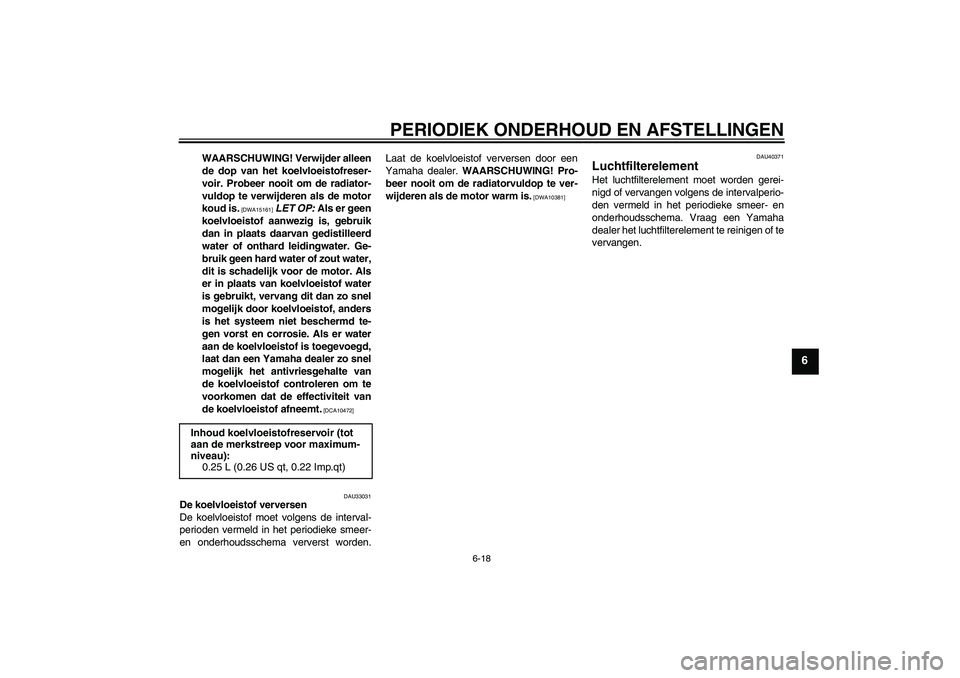

WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15161]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout water,
dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]
DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]DAU40371
Luchtfilterelement Het luchtfilterelement moet worden gerei-
nigd of vervangen volgens de intervalperio-
den vermeld in het periodieke smeer- en
onderhoudsschema. Vraag een Yamaha
dealer het luchtfilterelement te reinigen of te
vervangen.
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1DAD1D0.book Page 18 Wednesday, August 25, 2010 4:03 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU44734

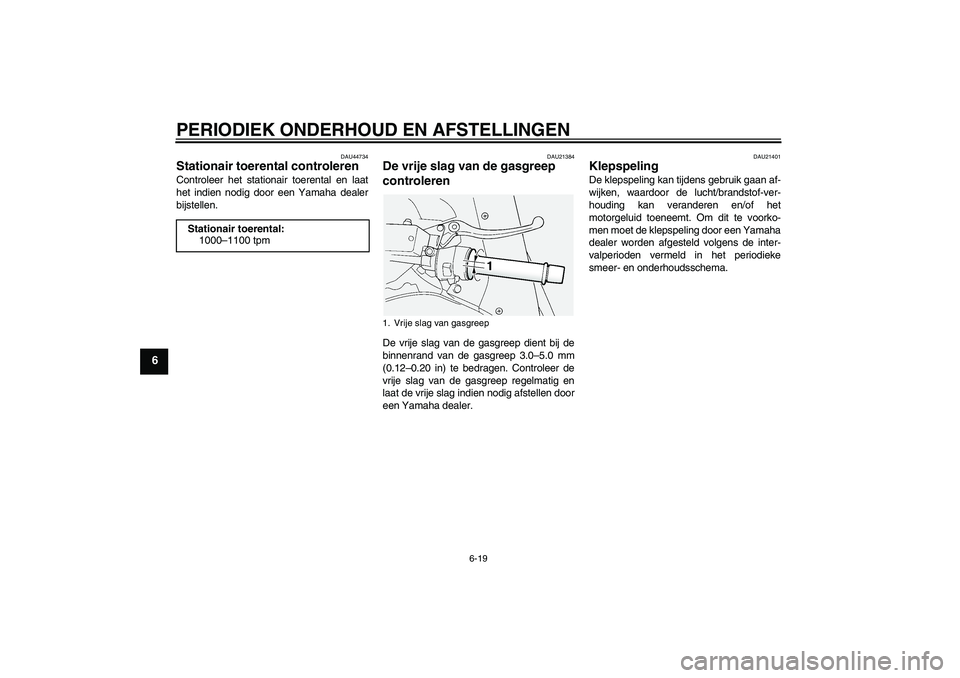

Stationair toerental controleren Controleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21384
De vrije slag van de gasgreep
controleren De vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 3.0–5.0 mm
(0.12–0.20 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema. Stationair toerental:
1000–1100 tpm
1. Vrije slag van gasgreep
U1DAD1D0.book Page 19 Wednesday, August 25, 2010 4:03 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
DAU21774

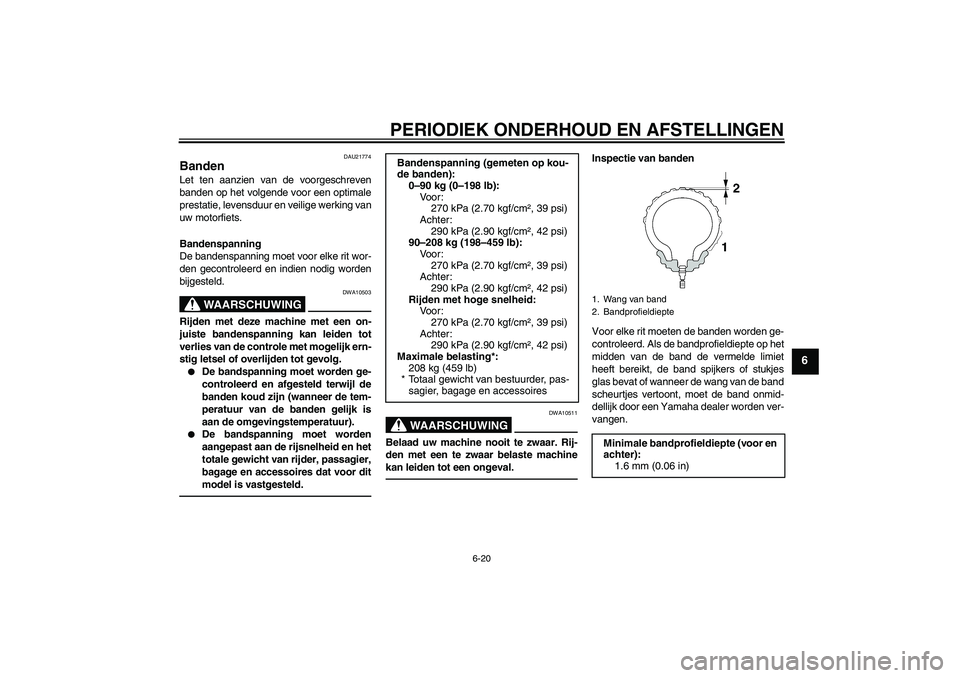

Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10503
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen. Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):
Vo o r :
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
90–208 kg (198–459 lb):
Vo o r :
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Vo o r :
270 kPa (2.70 kgf/cm², 39 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale belasting*:
208 kg (459 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires 1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U1DAD1D0.book Page 20 Wednesday, August 25, 2010 4:03 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6

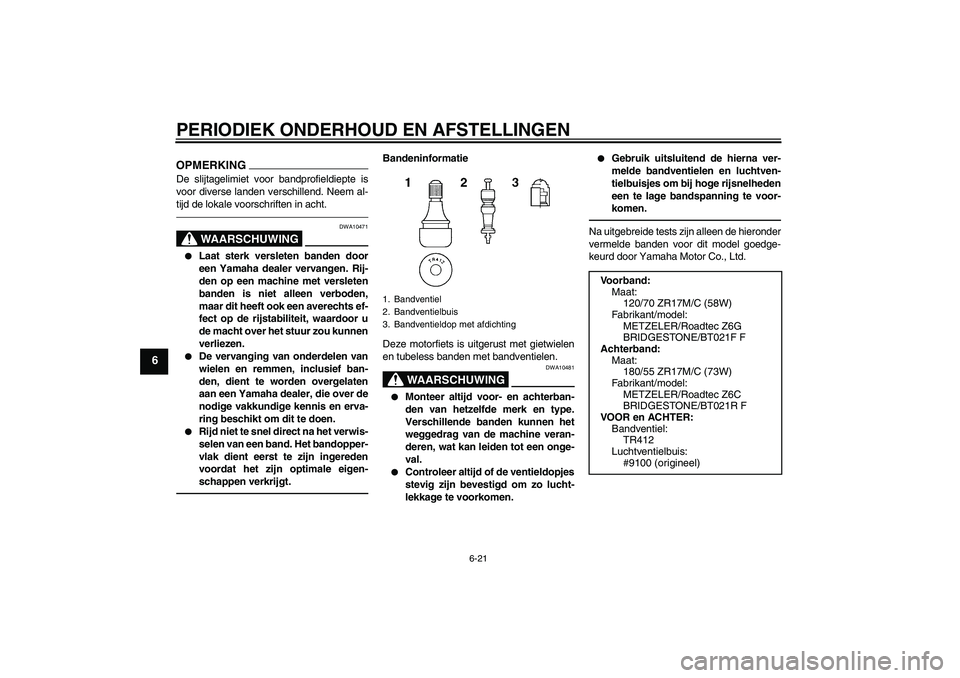

OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10471


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.


Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-
schappen verkrijgt.
Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING
DWA10481


Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.


Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.


Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-
komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband:
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
METZELER/Roadtec Z6G
BRIDGESTONE/BT021F F
Achterband:
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
METZELER/Roadtec Z6C
BRIDGESTONE/BT021R F
VOOR en ACHTER:
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
U1DAD1D0.book Page 21 Wednesday, August 25, 2010 4:03 PM

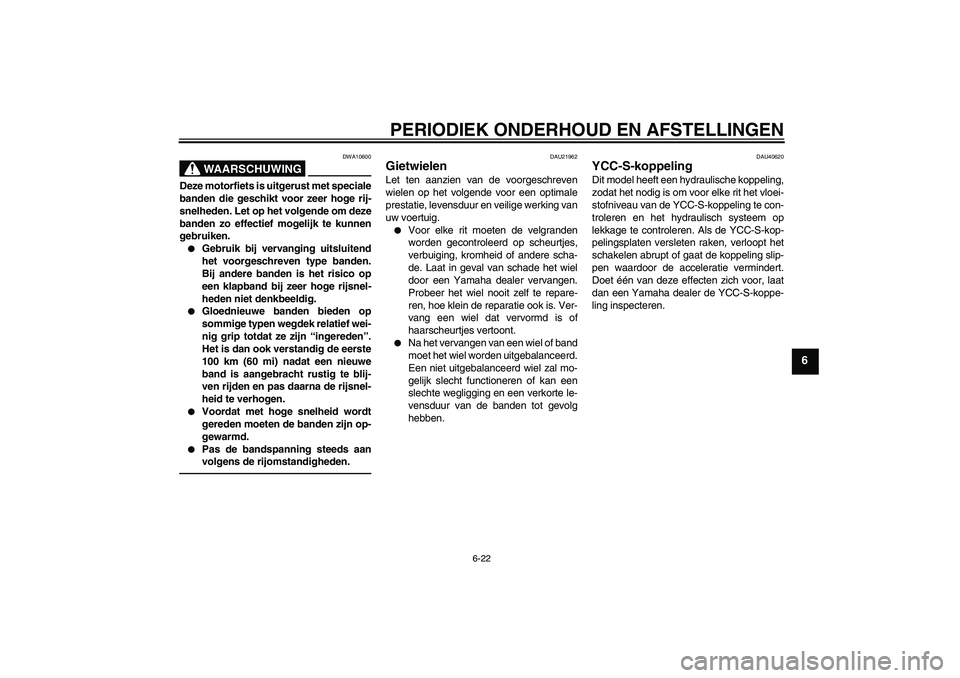

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.

Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aan
volgens de rijomstandigheden.
DAU21962
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
DAU40620
YCC-S-koppeling Dit model heeft een hydraulische koppeling,
zodat het nodig is om voor elke rit het vloei-
stofniveau van de YCC-S-koppeling te con-
troleren en het hydraulisch systeem op
lekkage te controleren. Als de YCC-S-kop-
pelingsplaten versleten raken, verloopt het
schakelen abrupt of gaat de koppeling slip-
pen waardoor de acceleratie vermindert.
Doet één van deze effecten zich voor, laat
dan een Yamaha dealer de YCC-S-koppe-
ling inspecteren.
U1DAD1D0.book Page 22 Wednesday, August 25, 2010 4:03 PM

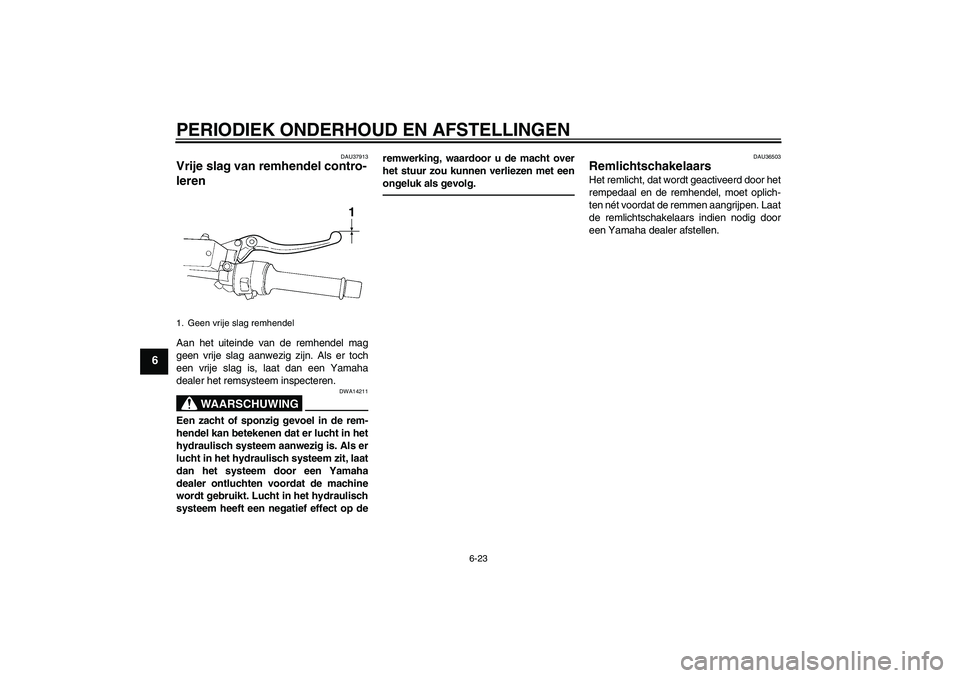

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU37913
Vrije slag van remhendel contro-
leren Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING
DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op deremwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU36503
Remlichtschakelaars Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Laat
de remlichtschakelaars indien nodig door
een Yamaha dealer afstellen.
1. Geen vrije slag remhendel
1
U1DAD1D0.book Page 23 Wednesday, August 25, 2010 4:03 PM
