YAMAHA FJR1300AS 2011 Manuale de Empleo (in Spanish)

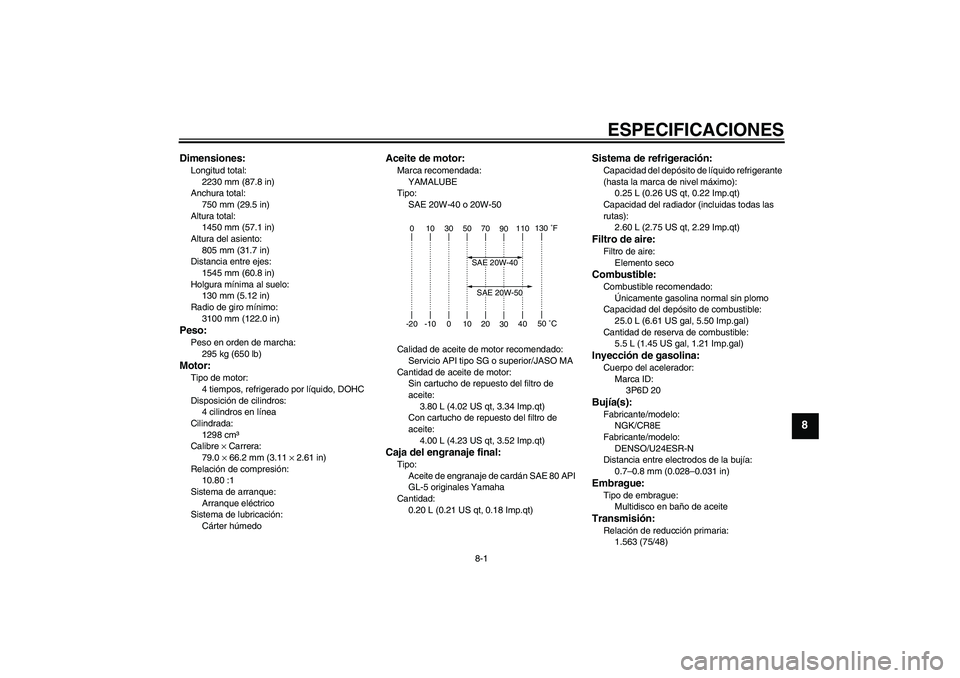

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total:
1450 mm (57.1 in)
Altura del asiento:
805 mm (31.7 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo:
130 mm (5.12 in)
Radio de giro mínimo:
3100 mm (122.0 in)Peso:Peso en orden de marcha:
295 kg (650 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en línea
Cilindrada:
1298 cm³
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión:
10.80 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán SAE 80 API
GL-5 originales Yamaha
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Cantidad de reserva de combustible:
5.5 L (1.45 US gal, 1.21 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
3P6D 20Bujía(s):Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.563 (75/48)
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U1DAS1S0.book Page 1 Wednesday, August 25, 2010 3:13 PM

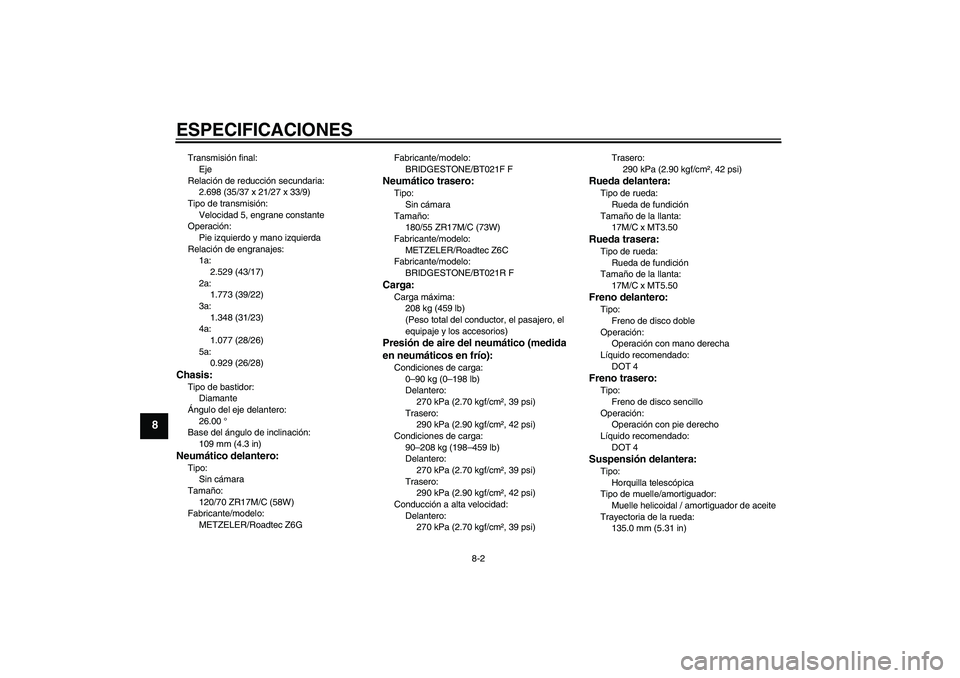

ESPECIFICACIONES
8-2
8
Transmisión final:
Eje
Relación de reducción secundaria:
2.698 (35/37 x 21/27 x 33/9)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Pie izquierdo y mano izquierda
Relación de engranajes:
1a:
2.529 (43/17)
2a:
1.773 (39/22)
3a:
1.348 (31/23)
4a:
1.077 (28/26)
5a:
0.929 (26/28)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/Roadtec Z6GFabricante/modelo:
BRIDGESTONE/BT021F F
Neumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
METZELER/Roadtec Z6C
Fabricante/modelo:
BRIDGESTONE/BT021R FCarga:Carga máxima:
208 kg (459 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga:
90–208 kg (198–459 lb)
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135.0 mm (5.31 in)
U1DAS1S0.book Page 2 Wednesday, August 25, 2010 3:13 PM

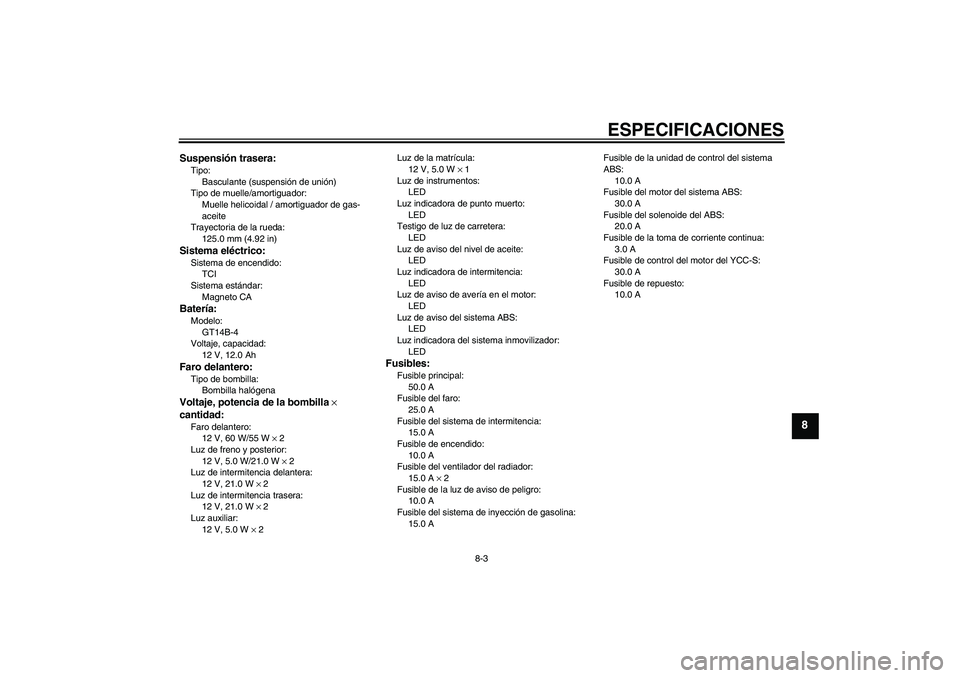

ESPECIFICACIONES
8-3
8
Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible de la luz de aviso de peligro:
10.0 A
Fusible del sistema de inyección de gasolina:
15.0 AFusible de la unidad de control del sistema
ABS:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible de la toma de corriente continua:
3.0 A
Fusible de control del motor del YCC-S:
30.0 A
Fusible de repuesto:
10.0 A
U1DAS1S0.book Page 3 Wednesday, August 25, 2010 3:13 PM

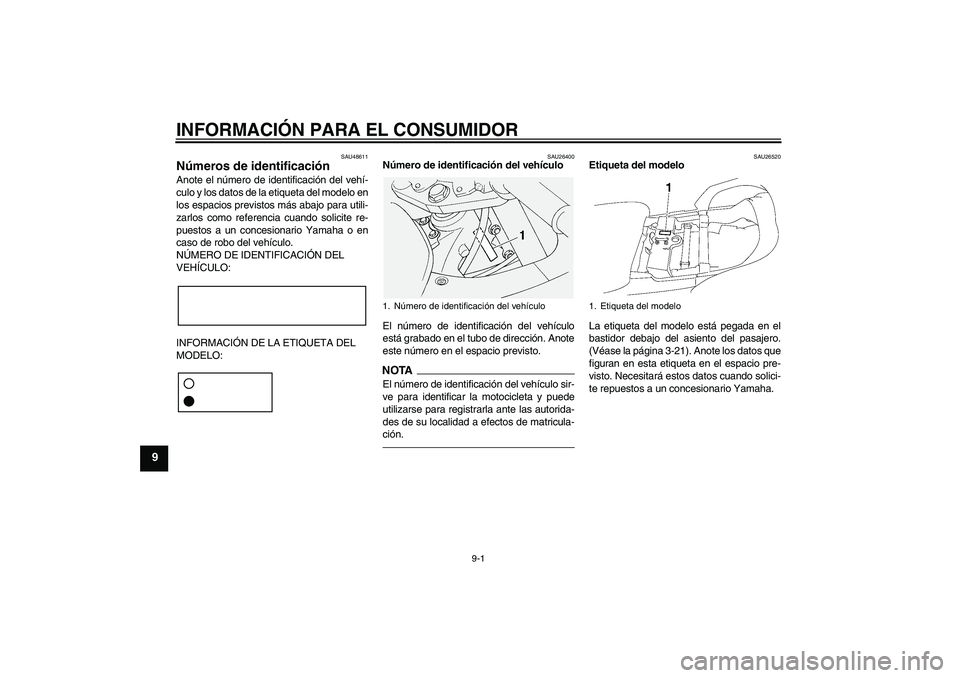

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48611
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26520
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-21). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1. Etiqueta del modelo
U1DAS1S0.book Page 1 Wednesday, August 25, 2010 3:13 PM

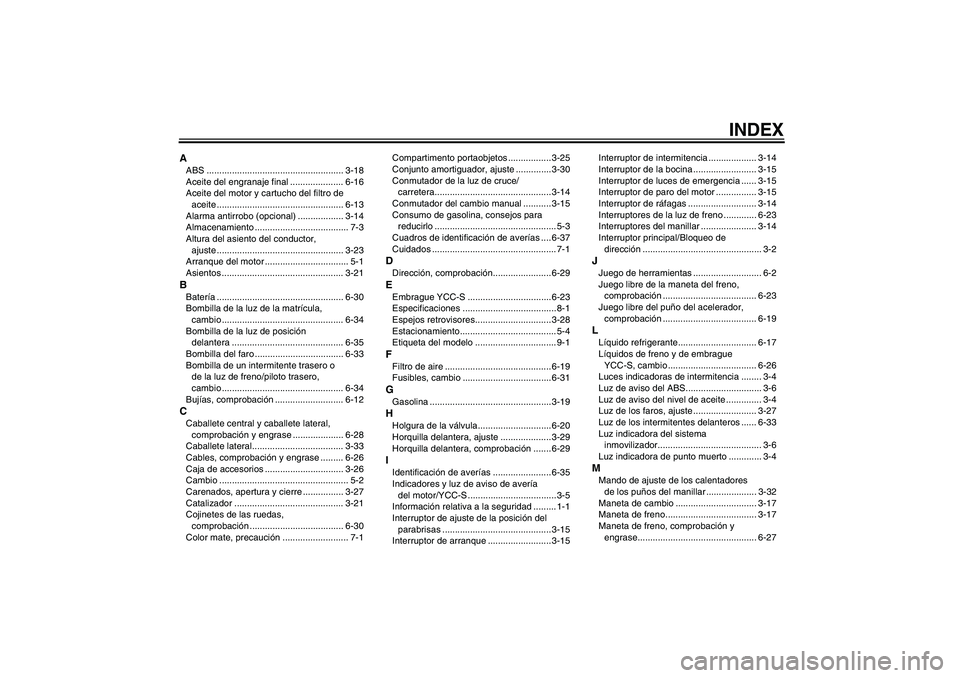

INDEX
AABS ...................................................... 3-18
Aceite del engranaje final ..................... 6-16
Aceite del motor y cartucho del filtro de
aceite .................................................. 6-13
Alarma antirrobo (opcional) .................. 3-14
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-23
Arranque del motor ................................. 5-1
Asientos ................................................ 3-21BBatería .................................................. 6-30
Bombilla de la luz de la matrícula,
cambio ................................................ 6-34
Bombilla de la luz de posición
delantera ............................................ 6-35
Bombilla del faro ................................... 6-33
Bombilla de un intermitente trasero o
de la luz de freno/piloto trasero,
cambio ................................................ 6-34
Bujías, comprobación ........................... 6-12CCaballete central y caballete lateral,
comprobación y engrase .................... 6-28
Caballete lateral.................................... 3-33
Cables, comprobación y engrase ......... 6-26
Caja de accesorios ............................... 3-26
Cambio ................................................... 5-2
Carenados, apertura y cierre ................ 3-27
Catalizador ........................................... 3-21
Cojinetes de las ruedas,
comprobación ..................................... 6-30
Color mate, precaución .......................... 7-1Compartimento portaobjetos ................. 3-25
Conjunto amortiguador, ajuste .............. 3-30
Conmutador de la luz de cruce/
carretera.............................................. 3-14
Conmutador del cambio manual ........... 3-15
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificación de averías .... 6-37
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-29EEmbrague YCC-S ................................. 6-23
Especificaciones ..................................... 8-1
Espejos retrovisores.............................. 3-28
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire .......................................... 6-19
Fusibles, cambio ...................................6-31GGasolina ................................................3-19HHolgura de la válvula.............................6-20
Horquilla delantera, ajuste .................... 3-29
Horquilla delantera, comprobación ....... 6-29IIdentificación de averías ....................... 6-35
Indicadores y luz de aviso de avería
del motor/YCC-S ...................................3-5
Información relativa a la seguridad ......... 1-1
Interruptor de ajuste de la posición del
parabrisas ........................................... 3-15
Interruptor de arranque ......................... 3-15Interruptor de intermitencia ................... 3-14
Interruptor de la bocina ......................... 3-15
Interruptor de luces de emergencia ...... 3-15
Interruptor de paro del motor ................ 3-15
Interruptor de ráfagas ........................... 3-14
Interruptores de la luz de freno ............. 6-23
Interruptores del manillar ...................... 3-14
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-2
Juego libre de la maneta del freno,
comprobación ..................................... 6-23
Juego libre del puño del acelerador,
comprobación ..................................... 6-19LLíquido refrigerante............................... 6-17
Líquidos de freno y de embrague
YCC-S, cambio ................................... 6-26
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso del ABS.............................. 3-6
Luz de aviso del nivel de aceite .............. 3-4
Luz de los faros, ajuste ......................... 3-27
Luz de los intermitentes delanteros ...... 6-33
Luz indicadora del sistema
inmovilizador......................................... 3-6
Luz indicadora de punto muerto ............. 3-4MMando de ajuste de los calentadores
de los puños del manillar .................... 3-32
Maneta de cambio ................................ 3-17
Maneta de freno.................................... 3-17
Maneta de freno, comprobación y
engrase............................................... 6-27
U1DAS1S0.book Page 1 Wednesday, August 25, 2010 3:13 PM

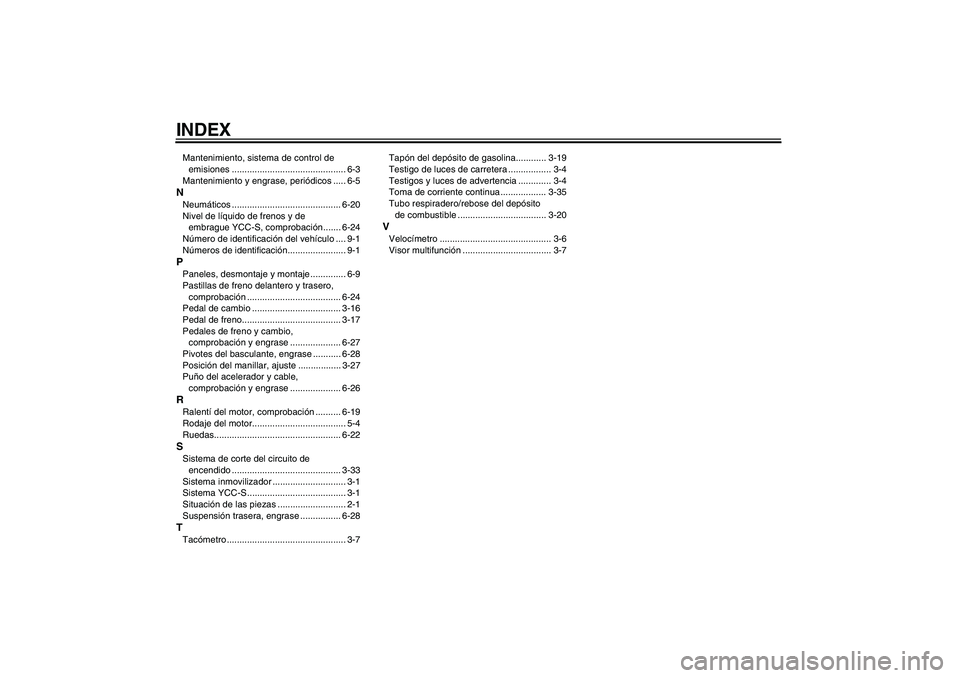

INDEXMantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-5NNeumáticos ........................................... 6-20
Nivel de líquido de frenos y de
embrague YCC-S, comprobación....... 6-24
Número de identificación del vehículo .... 9-1
Números de identificación....................... 9-1PPaneles, desmontaje y montaje .............. 6-9
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-24
Pedal de cambio ................................... 3-16
Pedal de freno....................................... 3-17
Pedales de freno y cambio,
comprobación y engrase .................... 6-27
Pivotes del basculante, engrase ........... 6-28
Posición del manillar, ajuste ................. 3-27
Puño del acelerador y cable,
comprobación y engrase .................... 6-26RRalentí del motor, comprobación .......... 6-19
Rodaje del motor..................................... 5-4
Ruedas.................................................. 6-22SSistema de corte del circuito de
encendido ........................................... 3-33
Sistema inmovilizador ............................. 3-1
Sistema YCC-S ....................................... 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-28TTacómetro ............................................... 3-7Tapón del depósito de gasolina............ 3-19
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-4
Toma de corriente continua .................. 3-35
Tubo respiradero/rebose del depósito
de combustible ................................... 3-20
VVelocímetro ............................................ 3-6
Visor multifunción ................................... 3-7
U1DAS1S0.book Page 2 Wednesday, August 25, 2010 3:13 PM

U1DAS1S0.book Page 3 Wednesday, August 25, 2010 3:13 PM

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.09-0.3×1 CR
(S)
DIC183
