ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6

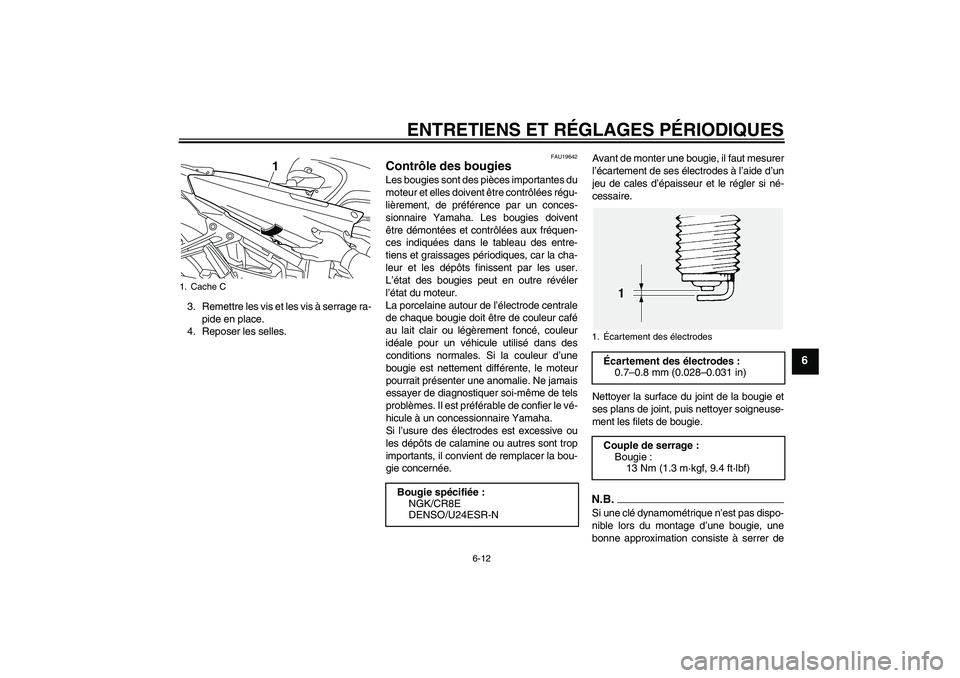

3. Remettre les vis et les vis à serrage ra-
pide en place.
4. Reposer les selles.
FAU19642
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1. Cache C
1
Bougie spécifiée:
NGK/CR8E
DENSO/U24ESR-N
1.Écartement des électrodes
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1DAF1F0.book Page 12 Tuesday, August 24, 2010 3:20 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6

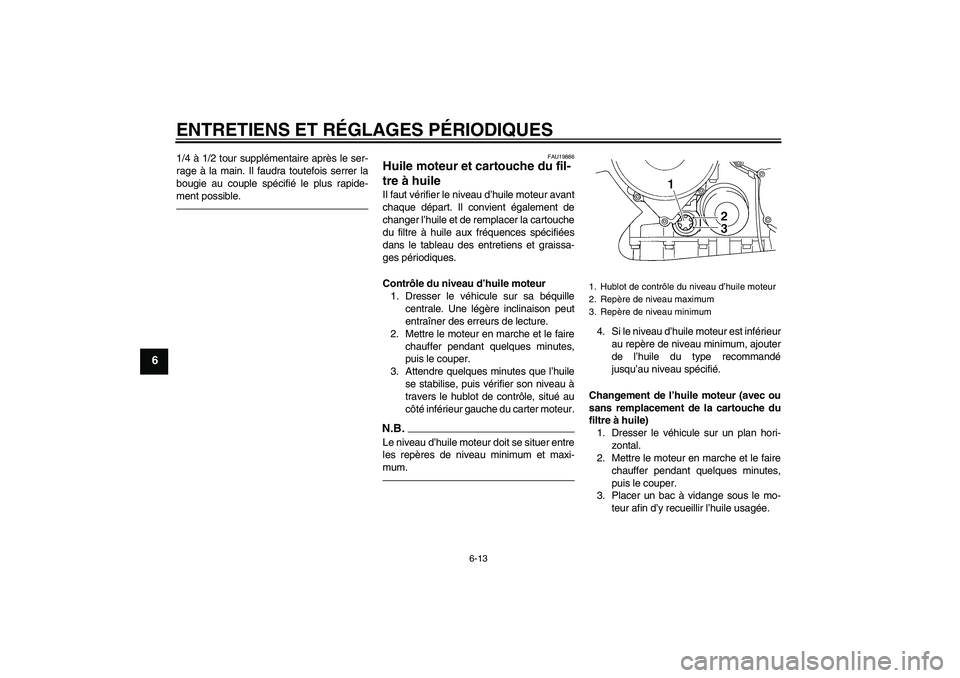

1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU19886
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
U1DAF1F0.book Page 13 Tuesday, August 24, 2010 3:20 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6

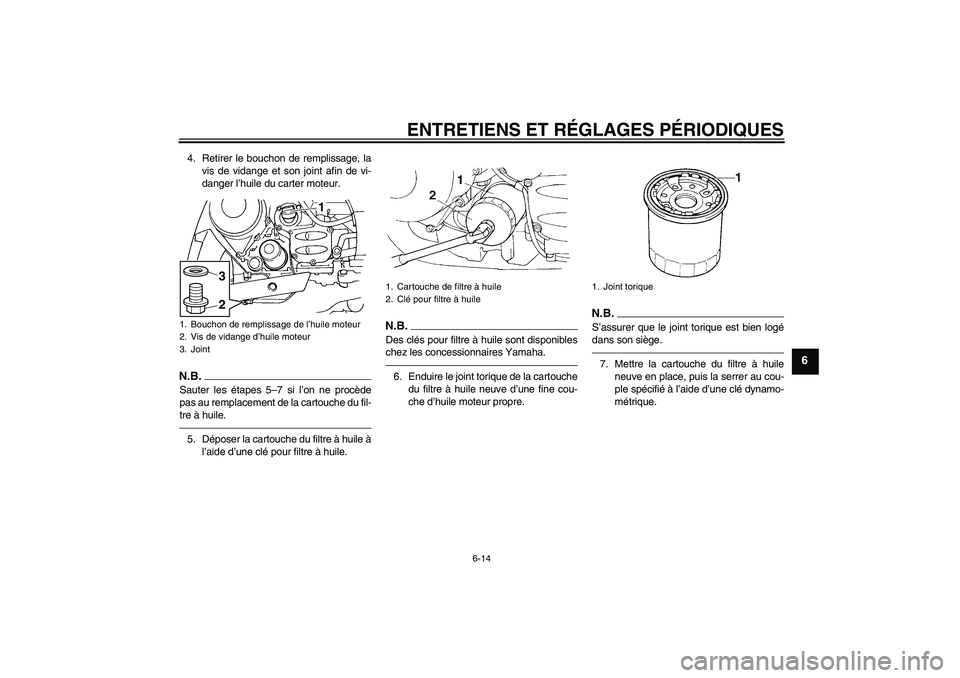

4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-
tre à huile.5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.7. Mettre la cartouche du filtre à huile
neuve en place, puis la serrer au cou-
ple spécifié à l’aide d’une clé dynamo-
métrique.
1. Bouchon de remplissage de l’huile moteur
2. Vis de vidange d’huile moteur
3. Joint
1
2
3
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
U1DAF1F0.book Page 14 Tuesday, August 24, 2010 3:20 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6

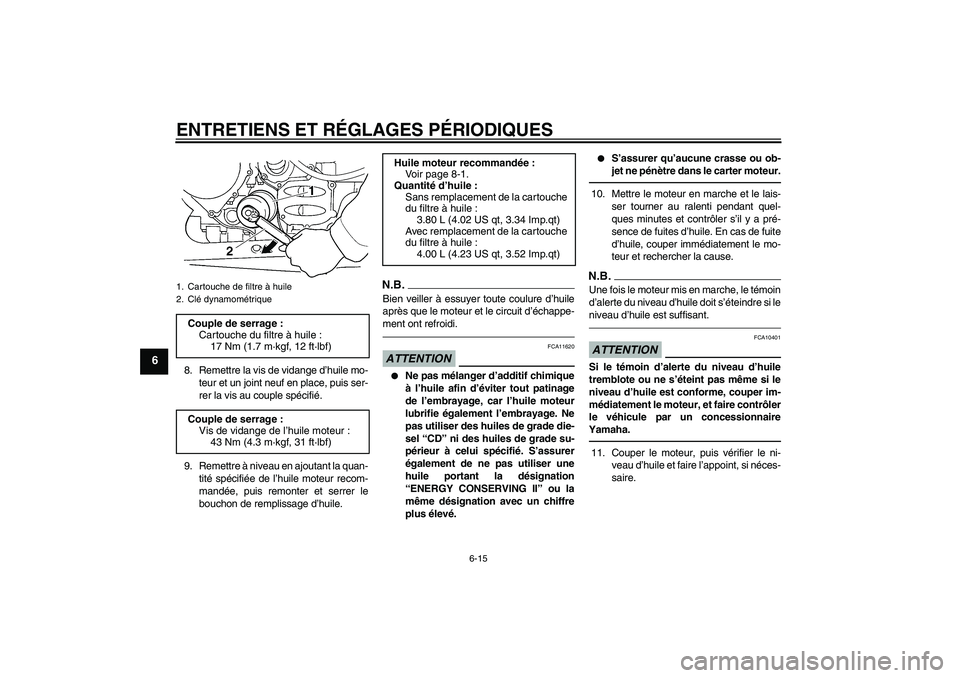

8. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-
ment ont refroidi.ATTENTION
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si le
niveau d’huile est suffisant.ATTENTION
FCA10401
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
médiatement le moteur, et faire contrôler
le véhicule par un concessionnaire
Yamaha.11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
1. Cartouche de filtre à huile
2. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1DAF1F0.book Page 15 Tuesday, August 24, 2010 3:20 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
FAU20016

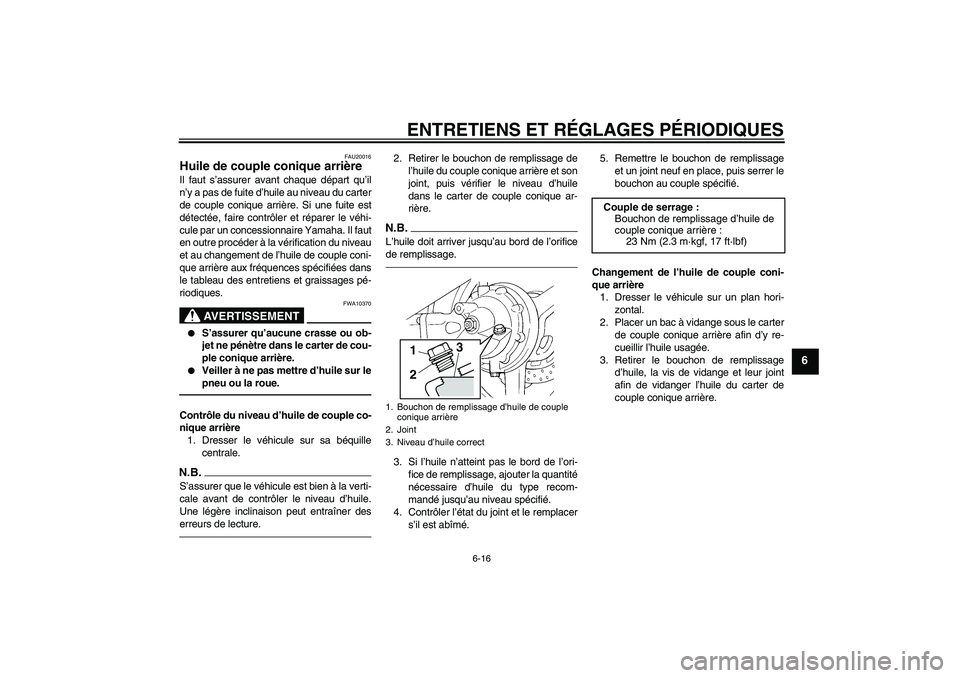

Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de couple conique arrière. Si une fuite est
détectée, faire contrôler et réparer le véhi-
cule par un concessionnaire Yamaha. Il faut
en outre procéder à la vérification du niveau
et au changement de l’huile de couple coni-
que arrière aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
AVERTISSEMENT
FWA10370


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de cou-
ple conique arrière.


Veiller à ne pas mettre d’huile sur le
pneu ou la roue.
Contrôle du niveau d’huile de couple co-
nique arrière
1. Dresser le véhicule sur sa béquille
centrale.N.B.S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
2. Retirer le bouchon de remplissage de
l’huile du couple conique arrière et son
joint, puis vérifier le niveau d’huile
dans le carter de couple conique ar-
rière.N.B.L’huile doit arriver jusqu’au bord de l’orifice
de remplissage.3. Si l’huile n’atteint pas le bord de l’ori-
fice de remplissage, ajouter la quantité
nécessaire d’huile du type recom-
mandé jusqu’au niveau spécifié.
4. Contrôler l’état du joint et le remplacer
s’il est abîmé.5. Remettre le bouchon de remplissage
et un joint neuf en place, puis serrer le
bouchon au couple spécifié.
Changement de l’huile de couple coni-
que arrière
1. Dresser le véhicule sur un plan hori-
zontal.
2. Placer un bac à vidange sous le carter
de couple conique arrière afin d’y re-
cueillir l’huile usagée.
3. Retirer le bouchon de remplissage
d’huile, la vis de vidange et leur joint
afin de vidanger l’huile du carter de
couple conique arrière.1. Bouchon de remplissage d’huile de couple
conique arrière
2. Joint
3. Niveau d’huile correct
3
21
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1DAF1F0.book Page 16 Tuesday, August 24, 2010 3:20 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6

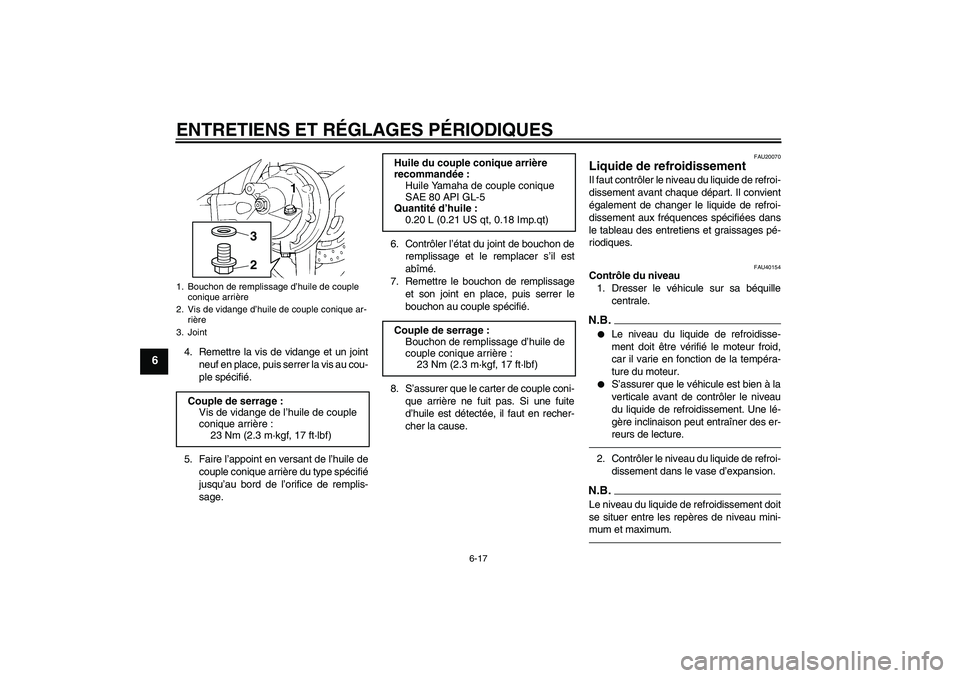

4. Remettre la vis de vidange et un joint
neuf en place, puis serrer la vis au cou-
ple spécifié.
5. Faire l’appoint en versant de l’huile de
couple conique arrière du type spécifié
jusqu’au bord de l’orifice de remplis-
sage.6. Contrôler l’état du joint de bouchon de
remplissage et le remplacer s’il est
abîmé.
7. Remettre le bouchon de remplissage
et son joint en place, puis serrer le
bouchon au couple spécifié.
8. S’assurer que le carter de couple coni-
que arrière ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU40154
Contrôle du niveau
1. Dresser le véhicule sur sa béquille
centrale.N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
1. Bouchon de remplissage d’huile de couple
conique arrière
2. Vis de vidange d’huile de couple conique ar-
rière
3. JointCouple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
11
2
3
Huile du couple conique arrière
recommandée:
Huile Yamaha de couple conique
SAE 80 API GL-5
Quantité d’huile :
0.20 L (0.21 US qt, 0.18 Imp.qt)
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1DAF1F0.book Page 17 Tuesday, August 24, 2010 3:20 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
4. Ajouter du liquide de refroidissement
ou de l’eau distillée jusqu’au repère de
niveau maximum, puis remettre lebouchon du vase d’expansion en
place. AVERTISSEMENT ! Retirer
uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant
que le moteur est chaud.
[FWA15161]
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]FAU33031
Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10381]
1. Repère de niveau maximum
2. Repère de niveau minimum
1. Bouchon du vase d’expansion
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1DAF1F0.book Page 18 Tuesday, August 24, 2010 3:20 PM

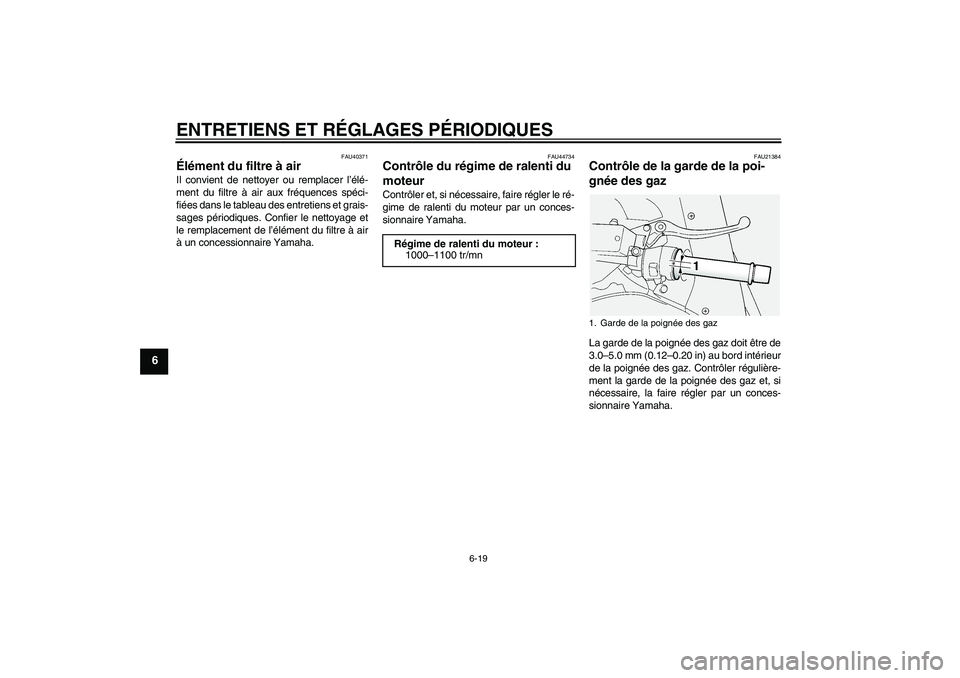

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
FAU40371
Élément du filtre à air Il convient de nettoyer ou remplacer l’élé-
ment du filtre à air aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques. Confier le nettoyage et
le remplacement de l’élément du filtre à air
à un concessionnaire Yamaha.
FAU44734
Contrôle du régime de ralenti du
moteur Contrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
FAU21384
Contrôle de la garde de la poi-
gnée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha. Régime de ralenti du moteur :
1000–1100 tr/mn1. Garde de la poignée des gaz
U1DAF1F0.book Page 19 Tuesday, August 24, 2010 3:20 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21774
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus re-
commandés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10503
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
270 kPa (2.70 kgf/cm², 39 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
90–208 kg (198–459 lb):
Avant :
270 kPa (2.70 kgf/cm², 39 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
270 kPa (2.70 kgf/cm², 39 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale :
208 kg (459 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
U1DAF1F0.book Page 20 Tuesday, August 24, 2010 3:20 PM

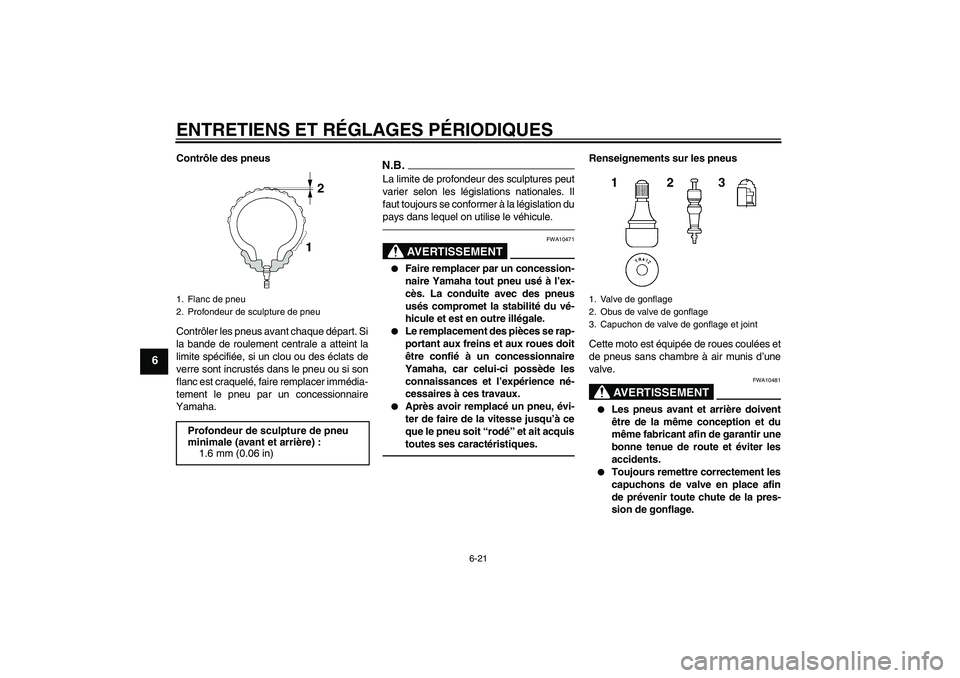

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10471


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
U1DAF1F0.book Page 21 Tuesday, August 24, 2010 3:20 PM
