FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
Muestra el tiempo que ha transcurrido des-
de que se giró la llave a la posición “ON”. El
tiempo máximo que se puede mostrar es
99:59.
El indicador se pone a cero automática-
mente cuando se gira la llave a la posición
“OFF”.NOTATambién están las indicaciones de tiempo
transcurrido “TIME–2” y “TIME–3”, pero no
se pueden configurar para el indicador de
información. Consulte “Modo de ajuste” en
la página 3-18 para obtener información de-
tallada.Indicador de la temperatura ambiente:El visor muestra la temperatura ambiente,
entre –9 °C y 50 °C, en incrementos de 1
°C. La temperatura visualizada puede va-
riar con respecto a la temperatura ambien-
te.NOTA●
Se mostrará –9 °C aunque la tempera-
tura ambiente sea inferior a –9 °C.
●
Se mostrará 50 °C aunque la tempera-
tura ambiente sea superior a 50 °C.
●
La precisión de la indicación de la tem-
peratura puede resultar afectada
cuando se conduce despacio [aproxi-
madamente a menos de 20 km/h (12.5
mi/h)] o al pararse en señales de tráfi-
co, pasos a nivel, etc.
Indicador de la temperatura del refrigeran-te:El indicador de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante. La temperatura del refrigerante
varía con los cambios de tiempo y con la
carga del motor.
Si el mensaje “Hi” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Véase la página 6-38).
NOTAEl indicador de información seleccionado
no se puede cambiar mientras el mensaje
“Hi” está parpadeando.ATENCIÓN
SCA10021
No mantenga en marcha el motor si se

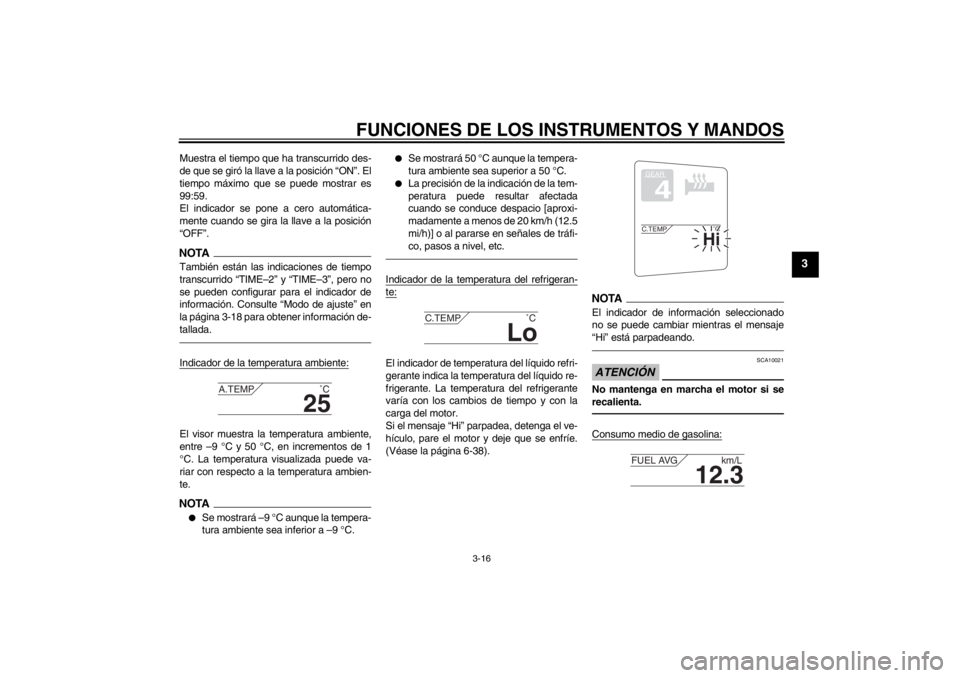

recalienta.Consumo medio de gasolina:
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U1MDS0S0.book Page 16 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
Las indicaciones de consumo medio de ga-
solina “km/L”, “L/100km” o “MPG” (solo
para Reino Unido) muestran el consumo
medio desde la última vez que se puso el in-
dicador a cero.●
La indicación “km/L” muestra la distan-
cia media que se puede recorrer con
1.0 L de gasolina.
●
La indicación “L/100km” muestra la
cantidad media de gasolina necesaria
para recorrer 100 km.
●
Solo para Reino Unido: la indicación
“MPG” muestra la distancia media que
se puede recorrer con 1.0 Imp.gal de
gasolina.
Para poner a cero el consumo medio de ga-
solina, utilice el interruptor de selección
para seleccionar el indicador de informa-
ción que contiene la indicación del consu-
mo medio. Pulse el botón “RESET”
brevemente de modo que el indicador de
consumo medio de gasolina parpadee y, a
continuación, vuelva a pulsar el botón “RE-
SET” durante al menos 2 segundos mien-
tras el indicador esté parpadeando.
NOTADespués de ponerla a cero, la indicación
del consumo medio de gasolina mostrará “_
_._” hasta que el vehículo haya recorrido 1
km (0.6 mi).
ATENCIÓN
SCA15473
Si hay un fallo en el funcionamiento, se
visualizará “– –.–” continuamente. Haga
revisar el vehículo en un concesionario

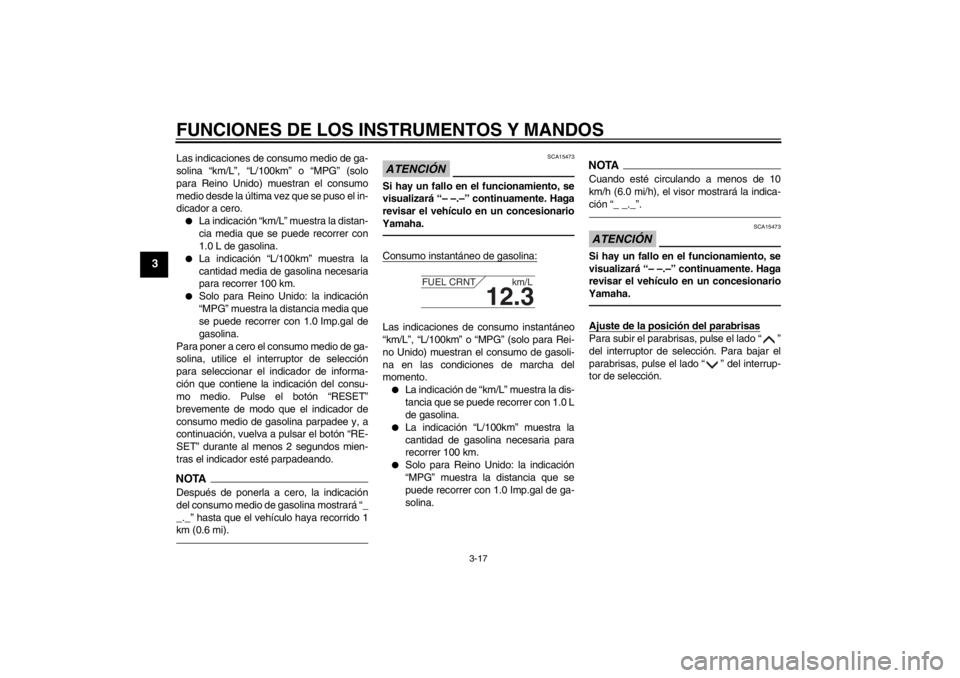

Yamaha.Consumo instantáneo de gasolina:Las indicaciones de consumo instantáneo
“km/L”, “L/100km” o “MPG” (solo para Rei-
no Unido) muestran el consumo de gasoli-
na en las condiciones de marcha del
momento.●
La indicación de “km/L” muestra la dis-
tancia que se puede recorrer con 1.0 L
de gasolina.
●
La indicación “L/100km” muestra la
cantidad de gasolina necesaria para
recorrer 100 km.
●
Solo para Reino Unido: la indicación
“MPG” muestra la distancia que se
puede recorrer con 1.0 Imp.gal de ga-
solina.
NOTACuando esté circulando a menos de 10
km/h (6.0 mi/h), el visor mostrará la indica-
ción “_ _._”.ATENCIÓN
SCA15473
Si hay un fallo en el funcionamiento, se
visualizará “– –.–” continuamente. Haga
revisar el vehículo en un concesionario
Yamaha.Ajuste de la posición del parabrisasPara subir el parabrisas, pulse el lado “ ”
del interruptor de selección. Para bajar el
parabrisas, pulse el lado “ ” del interrup-
tor de selección.
12.3
FUEL CRNT km/L
U1MDS0S0.book Page 17 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
Modo de ajusteNOTA●
Para cambiar las posiciones de ajuste
en este modo, el cambio de marchas
debe estar en punto muerto y el vehí-
culo parado.
●
Cuando se selecciona una marcha y
se arranca o se gira la llave a la posi-
ción “OFF”, todos los ajustes quedan
guardados y se sale del modo de ajus-
te.
Mantenga pulsado el interruptor de menú
“MENU” durante al menos 2 segundos para
entrar en el modo de ajuste. Para salir del
modo de ajuste y volver al indicador normal,
mantenga pulsado el interruptor de menú
“MENU” durante al menos 2 segundos.Ajuste de los niveles de temperatura de los

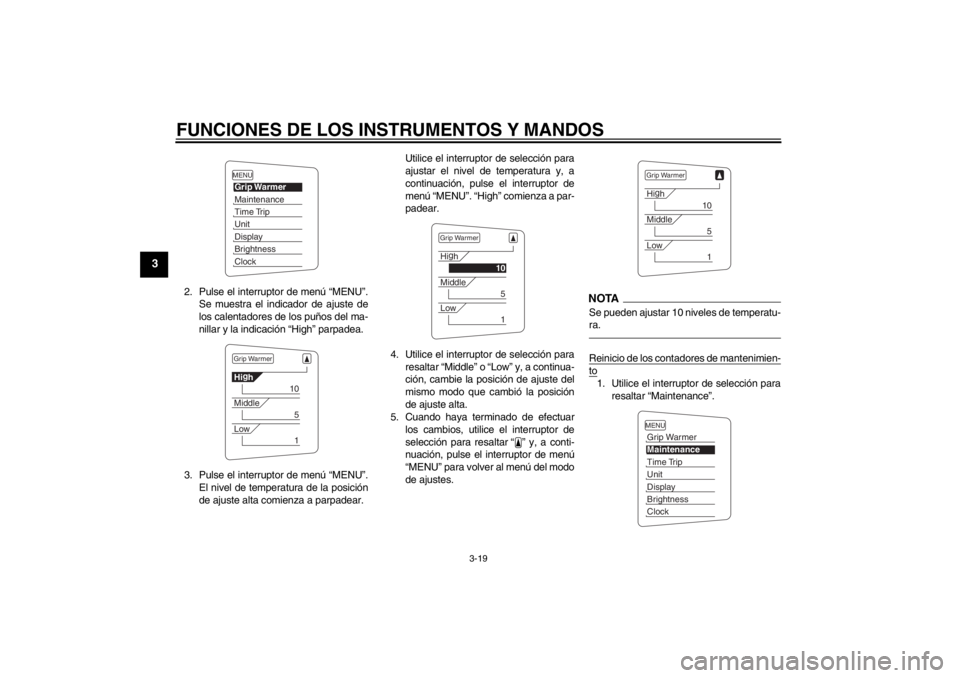

calentadores de los puños del manillar1. Utilice el interruptor de selección para
resaltar “Grip Warmer”.
1. Indicador del modo de ajuste
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Visor Descripción
“Grip Warmer” Esta función le permite se-
leccionar las posiciones de
ajuste baja, media y alta
en 10 niveles de tempera-
tura.
“Maintenance” Esta función permite com-
probar y reiniciar el inter-
valo de cambio de aceite
“OIL” (distancia recorrida) y
los intervalos de manteni-
miento “FREE-1” y “FREE-
2”.
“Time Trip” Esta función le permite
comprobar y poner a cero
las funciones “TIME–2” y
“TIME–3”. Estos contado-
res de tiempo muestran el
tiempo total en que la llave
ha estado en la posición
“ON”. Cuando se gira la
llave a la posición “OFF”,
los contadores de tiempo
dejan de contar pero no se
ponen a cero. El tiempo
máximo que se puede
mostrar es 99:59.
Cuando los contadores de
tiempo llegan a 99:59, se
reinician automáticamente
a 0:00 y continúan contan-
do.
“Unit”
Esta función le permite
cambiar las unidades de
consumo de gasolina entre
“L/100km” y “km/L”.
Solo para Reino Unido:
esta función le permite
cambiar las unidades entre
kilómetros y millas. Cuan-
do se ha seleccionado kiló-
metros, las unidades de
consumo de gasolina se
pueden cambiar entre
“L/100km” y “km/L”.
“Display” Esta función permite cam-
biar los elementos que se
muestran en los 3 indica-
dores de información.
“Brightness” Esta función le permite
ajustar el brillo del panel
del indicador multifunción
para adaptarlo a las condi-
ciones de luz exteriores.
“Clock” Esta función le permite po-
ner en hora el reloj.
“All Reset” Esta función le permite rei-
niciar todos los elemen-
tos, excepto el
cuentakilómetros y el reloj.
U1MDS0S0.book Page 18 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
2. Pulse el interruptor de menú “MENU”.Se muestra el indicador de ajuste de
los calentadores de los puños del ma-
nillar y la indicación “High” parpadea.
3. Pulse el interruptor de menú “MENU”. El nivel de temperatura de la posición
de ajuste alta comienza a parpadear. Utilice el interruptor de selección para
ajustar el nivel de temperatura y, a
continuación, pulse el interruptor de
menú “MENU”. “High” comienza a par-
padear.
4. Utilice el interruptor de selección para resaltar “Middle” o “Low” y, a continua-
ción, cambie la posición de ajuste del
mismo modo que cambió la posición
de ajuste alta.
5. Cuando haya terminado de efectuar
los cambios, utilice el interruptor de
selección para resaltar “ ” y, a conti-
nuación, pulse el interruptor de menú
“MENU” para volver al menú del modo
de ajustes.
NOTASe pueden ajustar 10 niveles de temperatu-
ra.Reinicio de los contadores de mantenimien-to1. Utilice el interruptor de selección pararesaltar “Maintenance”.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockGrip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHi g
h
10
Middle
5
Low
1
Grip WarmerHi g
h
10
Middle
5
Low
1
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MDS0S0.book Page 19 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3
2. Pulse el interruptor de menú “MENU”y, a continuación, pulse el botón “RE-
SET” para seleccionar el elemento
que desea reiniciar.
3. Mientras el elemento seleccionado esté parpadeando, pulse el botón “RE-
SET” durante al menos 2 segundos.
4. Pulse el interruptor de menú “MENU”
para volver al menú del modo de ajus-
te.

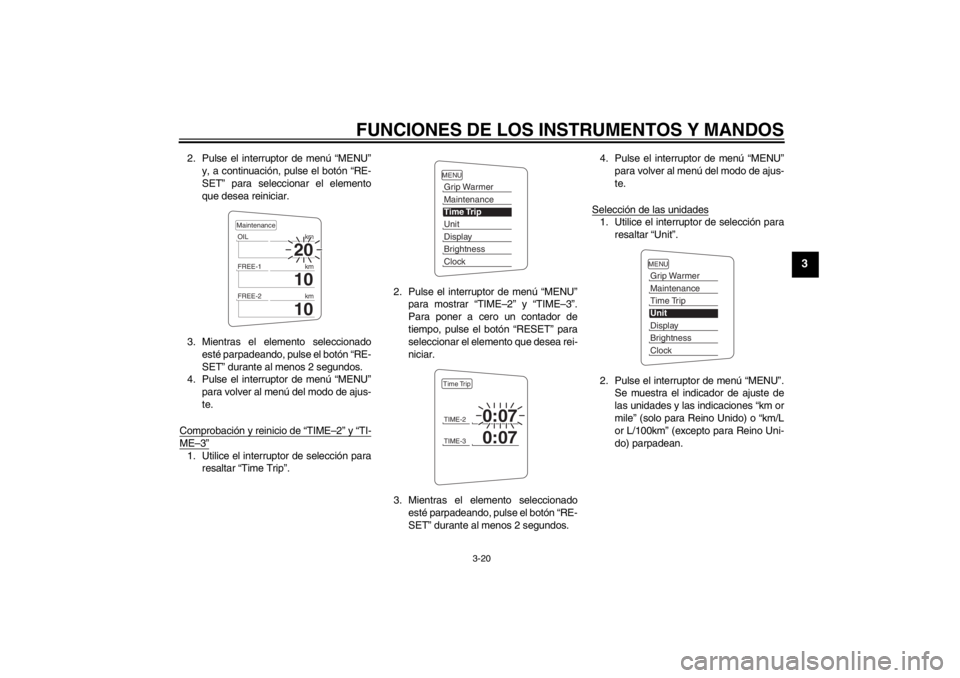

Comprobación y reinicio de “TIME–2” y “TI-ME–3”1. Utilice el interruptor de selección para resaltar “Time Trip”. 2. Pulse el interruptor de menú “MENU”
para mostrar “TIME–2” y “TIME–3”.
Para poner a cero un contador de
tiempo, pulse el botón “RESET” para
seleccionar el elemento que desea rei-
niciar.
3. Mientras el elemento seleccionado esté parpadeando, pulse el botón “RE-
SET” durante al menos 2 segundos. 4. Pulse el interruptor de menú “MENU”
para volver al menú del modo de ajus-
te.

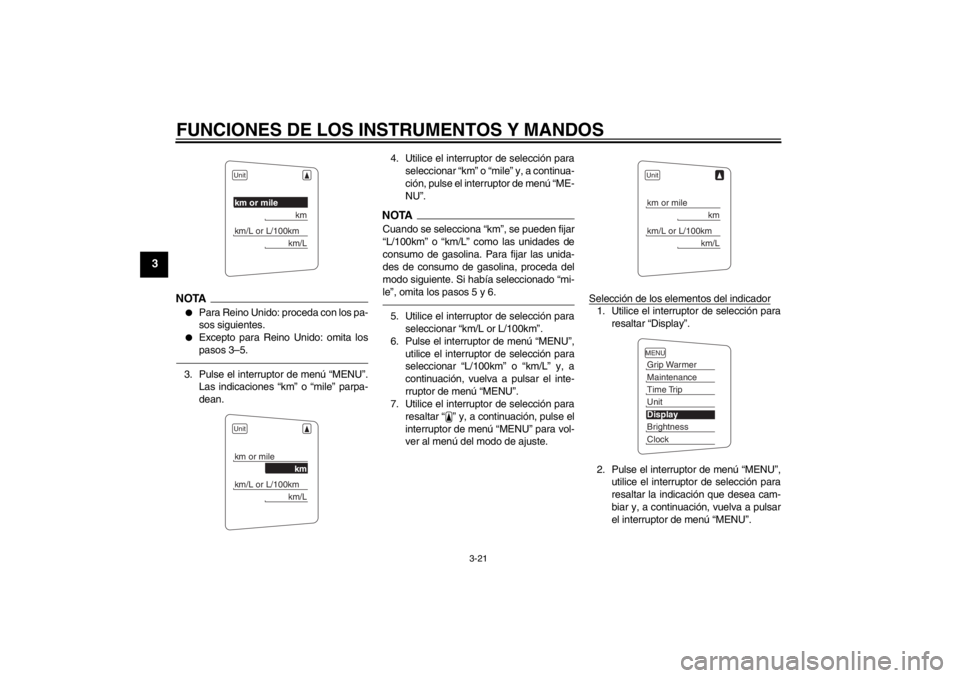

Selección de las unidades
1. Utilice el interruptor de selección para resaltar “Unit”.
2. Pulse el interruptor de menú “MENU”. Se muestra el indicador de ajuste de
las unidades y las indicaciones “km or
mile” (solo para Reino Unido) o “km/L
or L/100km” (excepto para Reino Uni-
do) parpadean.
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockTIME-2
0:07
TIME-3
0:07
Time Trip
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MDS0S0.book Page 20 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
NOTA●
Para Reino Unido: proceda con los pa-
sos siguientes.
●
Excepto para Reino Unido: omita los
pasos 3–5.
3. Pulse el interruptor de menú “MENU”.Las indicaciones “km” o “mile” parpa-
dean. 4. Utilice el interruptor de selección para
seleccionar “km” o “mile” y, a continua-
ción, pulse el interruptor de menú “ME-
NU”.
NOTACuando se selecciona “km”, se pueden fijar
“L/100km” o “km/L” como las unidades de
consumo de gasolina. Para fijar las unida-
des de consumo de gasolina, proceda del
modo siguiente. Si había seleccionado “mi-
le”, omita los pasos 5 y 6.5. Utilice el interruptor de selección paraseleccionar “km/L or L/100km”.
6. Pulse el interruptor de menú “MENU”, utilice el interruptor de selección para
seleccionar “L/100km” o “km/L” y, a
continuación, vuelva a pulsar el inte-
rruptor de menú “MENU”.
7. Utilice el interruptor de selección para
resaltar “ ” y, a continuación, pulse el
interruptor de menú “MENU” para vol-

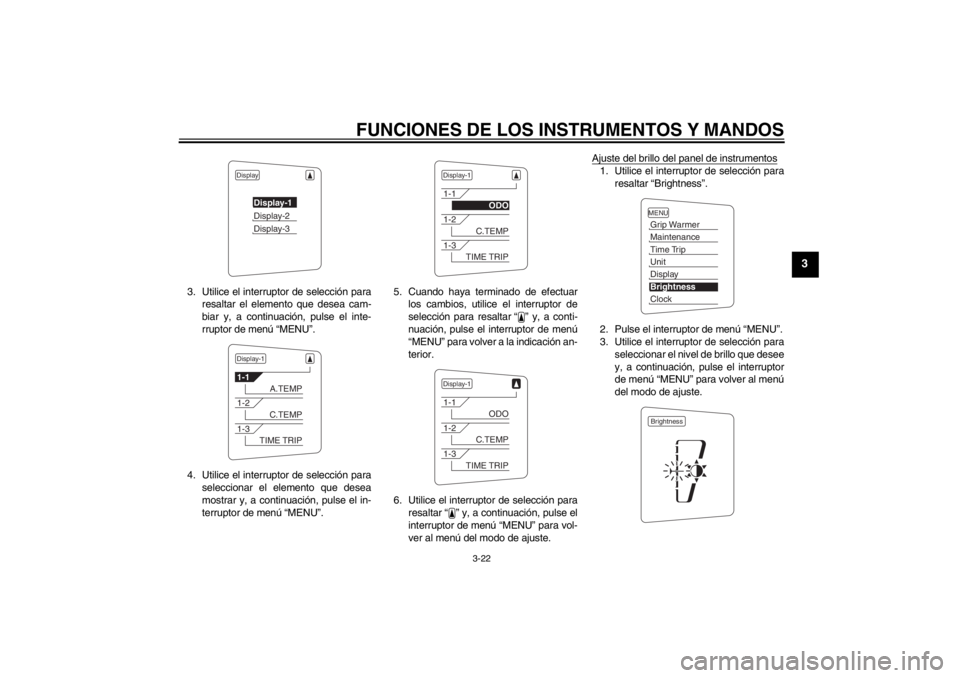

ver al menú del modo de ajuste. Selección de los elementos del indicador
1. Utilice el interruptor de selección para
resaltar “Display”.
2. Pulse el interruptor de menú “MENU”, utilice el interruptor de selección para
resaltar la indicación que desea cam-
biar y, a continuación, vuelva a pulsar
el interruptor de menú “MENU”.
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MDS0S0.book Page 21 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3
3. Utilice el interruptor de selección pararesaltar el elemento que desea cam-
biar y, a continuación, pulse el inte-
rruptor de menú “MENU”.
4. Utilice el interruptor de selección para seleccionar el elemento que desea
mostrar y, a continuación, pulse el in-
terruptor de menú “MENU”. 5. Cuando haya terminado de efectuar
los cambios, utilice el interruptor de
selección para resaltar “ ” y, a conti-
nuación, pulse el interruptor de menú
“MENU” para volver a la indicación an-
terior.
6. Utilice el interruptor de selección para resaltar “ ” y, a continuación, pulse el
interruptor de menú “MENU” para vol-
ver al menú del modo de ajuste. Ajuste del brillo del panel de instrumentos
1. Utilice el interruptor de selección para
resaltar “Brightness”.
2. Pulse el interruptor de menú “MENU”.
3. Utilice el interruptor de selección para seleccionar el nivel de brillo que desee
y, a continuación, pulse el interruptor
de menú “MENU” para volver al menú
del modo de ajuste.
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockBrightness
U1MDS0S0.book Page 22 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-23
3

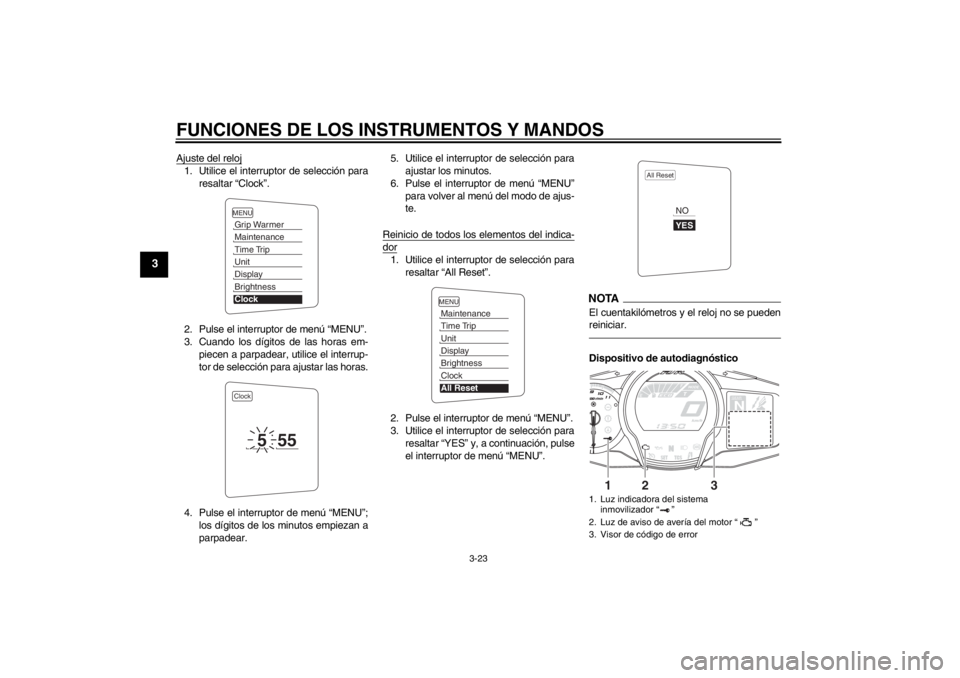

Ajuste del reloj1. Utilice el interruptor de selección pararesaltar “Clock”.
2. Pulse el interruptor de menú “MENU”.
3. Cuando los dígitos de las horas em- piecen a parpadear, utilice el interrup-
tor de selección para ajustar las horas.
4. Pulse el interruptor de menú “MENU”; los dígitos de los minutos empiezan a
parpadear. 5. Utilice el interruptor de selección para
ajustar los minutos.
6. Pulse el interruptor de menú “MENU” para volver al menú del modo de ajus-
te.
Reinicio de todos los elementos del indica-
dor1. Utilice el interruptor de selección para resaltar “All Reset”.
2. Pulse el interruptor de menú “MENU”.
3. Utilice el interruptor de selección para resaltar “YES” y, a continuación, pulse
el interruptor de menú “MENU”.
NOTAEl cuentakilómetros y el reloj no se pueden
reiniciar.Dispositivo de autodiagnóstico
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockClock
5
55
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1. Luz indicadora del sistema inmovilizador “ ”
2. Luz de aviso de avería del motor “ ”
3. Visor de código de error
All Reset
YESNO
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
3
U1MDS0S0.book Page 23 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-24
3
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos. Si se detecta un fallo en cual-
quiera de estos circuitos, la luz de aviso de
avería del motor se enciende y el indicador
muestra un código de error.
Si el indicador muestra algún código de
error, anote el código y haga revisar el vehí-
culo en un concesionario Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el indicador de
información muestra un código de error
cuando se gira la llave a la posición “ON”.NOTASi el indicador de información muestra el
código de error 52, el problema puede de-
berse a interferencias del transpondedor. Si
se produce este error, intente lo siguiente.1. Utilice la llave de registro de códigopara arrancar el motor.NOTACompruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo llavero. Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.ATENCIÓN
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
SAU49431
D-mode (modo de conducción) D-mode es un sistema de rendimiento del
motor controlado de forma electrónica con
dos modalidades (modo de recreo “T” y
modo deportivo “S”).
Pulse el selector “MODE” para cambiar en-
tre los modos de conducción. (Consulte en
la página 3-27 una explicación del selector
de modo de conducción).NOTAAntes de utilizar el sistema D-mode debe
entender su funcionamiento y el del selec-
tor de modo de conducción.Modo de recreo “T”
El modo de recreo “T” es adecuado para
distintas condiciones de conducción.1. Selector de modo de conducción “MODE”
STOPMODERUNSTART
1
U1MDS0S0.book Page 24 Monday, February 18, 2013 2:39 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
3
Este modo permite disfrutar de una conduc-
ción fluida en toda la gama de velocidades.
Modo deportivo “S”
Este modo ofrece una respuesta más de-
portiva del motor a velocidad baja/media en
comparación con el modo de recreo.
SAU1234C

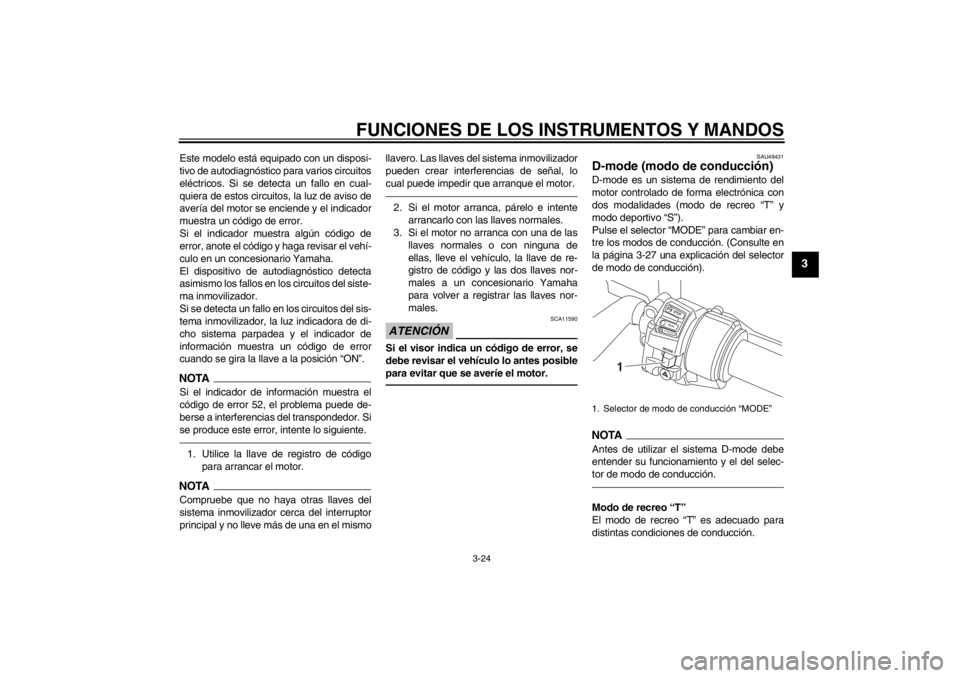

Interruptores del manillar IzquierdaDerecha
SAU54200
Conmutador de luces/interruptor de
ráfagas “ / /PASS”
Sitúe este interruptor en “ ” para poner la
luz de carretera y en “ ” para poner la luz
de cruce.
Para hacer ráfagas, pulse el lado “PASS”
del interruptor mientras los faros estén en
posición de luz de cruce.
SAU12460
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
3. Interruptor de la función de parada “ ”
4. Interruptores del regulador de velocidad de
crucero
5. Interruptor de la bocina “ ”
6. Interruptor de intermitencia “ / ”
7. Conmutador de luces/interruptor de ráfagas “ / /PASS”17
652
4
3
1. Interruptor de arranque/paro del motor “ / / ”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
STOPMODERUNSTART
32
1
U1MDS0S0.book Page 25 Monday, February 18, 2013 2:39 PM
