MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10471
●
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
●
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono- scenze tecniche e l’esperienza ne-
cessarie.
●
Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Pressione pneumatici (misurata a
pneumatici freddi): 0–90 kg (0–198 lb):Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e : 290 kPa (2.90 kgf/cm², 42 psi)
90–208 kg (198–459 lb):
Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e : 290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*: 208 kg (459 lb)
* Peso totale del conducente, del pas-
seggero, del carico e degli accessori

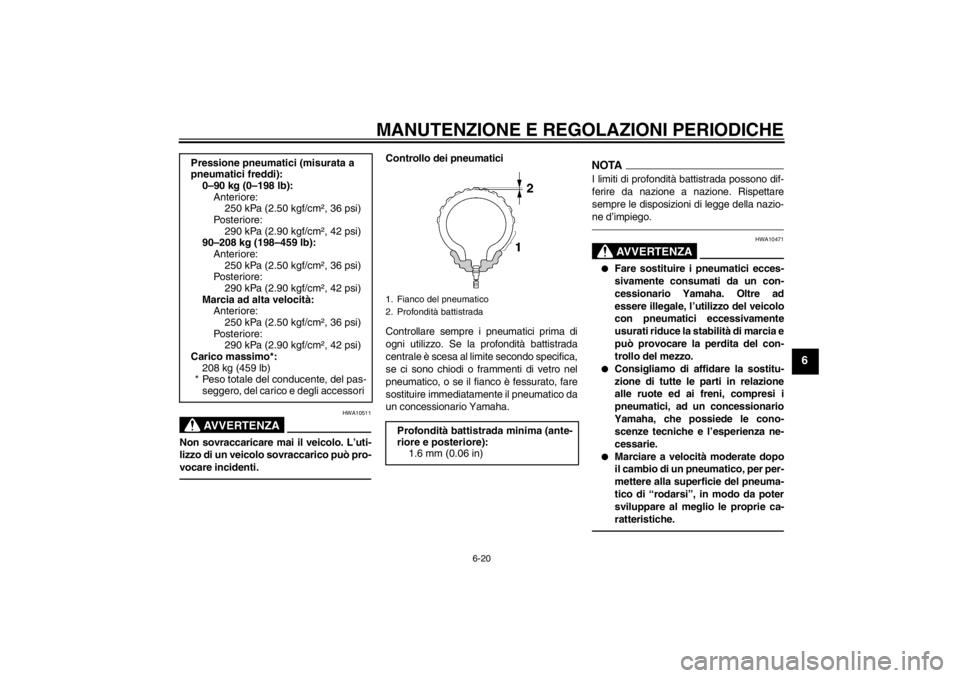

1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
U1MDH0H0.book Page 20 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici senza camera d’aria, valvole aria
pneumatici e ruote in lega.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializzati per appurare l’idonei-
tà a proseguirne l’uso.
AVVERTENZA
HWA10481
●
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.
●
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
●
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.●
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
●
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico con guarnizione
Pneumatico anteriore:Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BT023F E
Pneumatico posteriore: Dimensioni:180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BT023R E
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
U1MDH0H0.book Page 21 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.
●
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
●
Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21962
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.●
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
●
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
HAU40620
Frizione YCC-S Questo modello è equipaggiato con una fri-
zione idraulica, pertanto è necessario con-
trollare il livello del liquido frizione YCC-S e
controllare l’assenza di perdite nell’impianto
idraulico prima di ogni utilizzo del mezzo.
Se i dischi frizione YCC-S si usurano, il
cambio marce diventa difficoltoso oppure la
frizione slitta, provocando un’accelerazione
insufficiente. Se si verifica uno degli eventi
succitati, fare controllare la frizione YCC-S
da un concessionario Yamaha.
U1MDH0H0.book Page 22 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
HAU37913
Controllo del gioco della leva fre-
no Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU22282
Interruttori luce stop La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Poi-
ché gli interruttori luce stop sono
componenti del sistema di regolazione au-
tomatica della velocità, devono essere re-
golati da un concessionario Yamaha, che
possiede le conoscenze e le esperienze
tecniche necessarie.

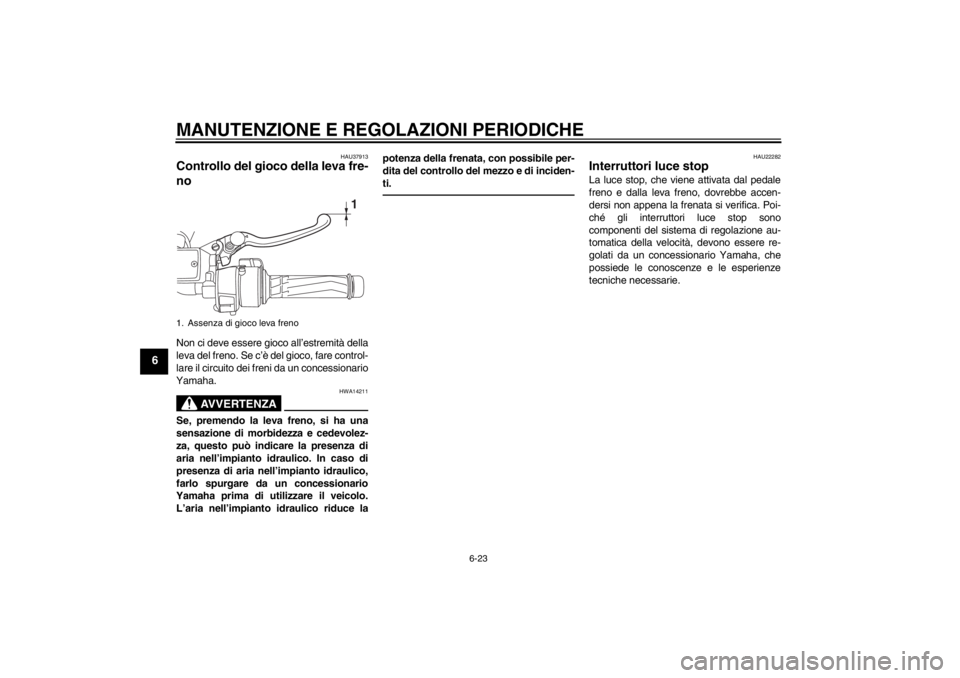

1. Assenza di gioco leva freno
1
U1MDH0H0.book Page 23 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU22392
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43431
Pastiglie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza dover disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu-mata al punto che la scanalatura indicatore
d’usura è quasi scomparsa, fare sostituire in
gruppo le pastiglie freni da un concessiona-
rio Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm (0.03
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU40592
Controlli dei livelli liquido freni e
della frizione YCC-S Prima di utilizzare il mezzo, controllare che
il liquido dei freni e il liquido della frizione
YCC-S siano al di sopra dei riferimenti di li-
vello min. Prima di controllare i livelli del li-
quido dei freni e del liquido della frizione
YCC-S, assicurarsi che le parti superiori dei
serbatoi siano in posizione orizzontale.
Rabboccare il liquido dei freni e il liquido
della frizione YCC-S, se necessario.
Freno anteriore

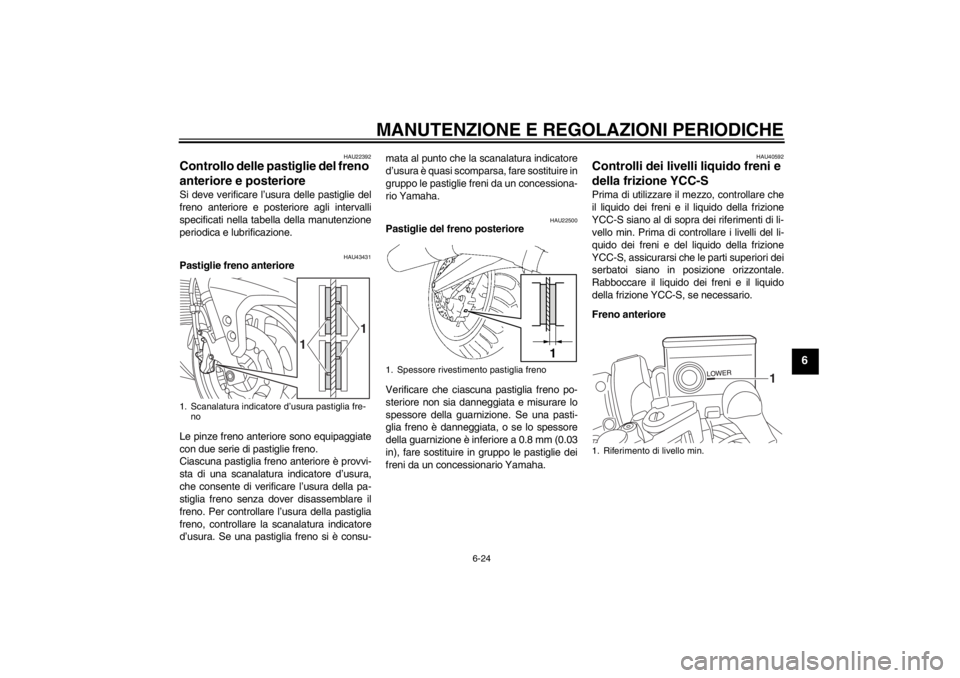

1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1
1. Spessore rivestimento pastiglia freno
1
1. Riferimento di livello min.
1
U1MDH0H0.book Page 24 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6

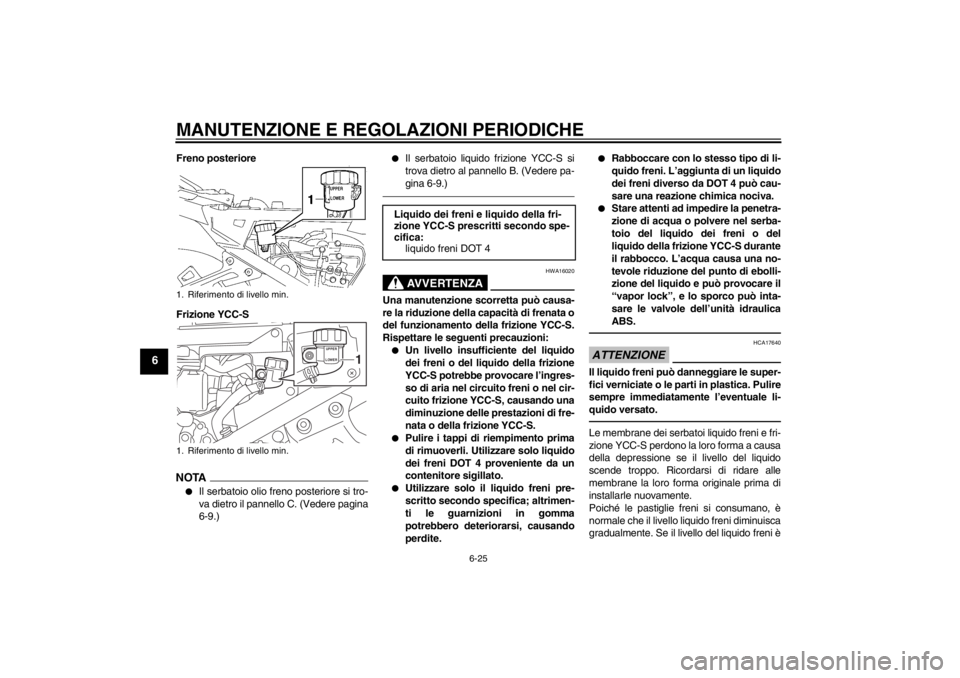

Freno posteriore
Frizione YCC-SNOTA●
Il serbatoio olio freno posteriore si tro-
va dietro il pannello C. (Vedere pagina
6-9.)
●
Il serbatoio liquido frizione YCC-S si
trova dietro al pannello B. (Vedere pa-
gina 6-9.)AVVERTENZA
HWA16020
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata o
del funzionamento della frizione YCC-S.
Rispettare le seguenti precauzioni:●
Un livello insufficiente del liquido
dei freni o del liquido della frizione
YCC-S potrebbe provocare l’ingres-
so di aria nel circuito freni o nel cir-
cuito frizione YCC-S, causando una
diminuzione delle prestazioni di fre-
nata o della frizione YCC-S.
●
Pulire i tappi di riempimento prima
di rimuoverli. Utilizzare solo liquido
dei freni DOT 4 proveniente da un
contenitore sigillato.
●
Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.
●
Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
●
Stare attenti ad impedire la penetra-
zione di acqua o polvere nel serba-
toio del liquido dei freni o del
liquido della frizione YCC-S durante
il rabbocco. L’acqua causa una no-
tevole riduzione del punto di ebolli-
zione del liquido e può provocare il
“vapor lock”, e lo sporco può inta-
sare le valvole dell’unità idraulica
ABS.
ATTENZIONE
HCA17640
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-
quido versato.Le membrane dei serbatoi liquido freni e fri-
zione YCC-S perdono la loro forma a causa
della depressione se il livello del liquido
scende troppo. Ricordarsi di ridare alle
membrane la loro forma originale prima di
installarle nuovamente.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
1. Riferimento di livello min.
1. Riferimento di livello min.
UPPER
LOWER
1
Liquido dei freni e liquido della fri-
zione YCC-S prescritti secondo spe-
cifica: liquido freni DOT 4
U1MDH0H0.book Page 25 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
basso è possibile che le pastiglie dei freni si-
ano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido della frizione
YCC-S è basso è possibile che vi sia una
perdita nel circuito frizione; pertanto, assi-
curarsi di controllare la presenza di perdite
nel circuito frizione YCC-S. Se il livello del li-
quido dei freni o del liquido della frizione
YCC-S cala improvvisamente, fare control-
lare il mezzo da un concessionario Yamaha
prima di continuare a utilizzarlo.
HAU40602
Cambio dei liquidi freni e frizione
YCC-S Fare cambiare i liquidi freni e frizione
YCC-S da un concessionario Yamaha agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione o nella
NOTA in fondo alla stessa tabella. Inoltre
fare sostituire i paraolio delle pompe freni e
frizione YCC-S, e delle pinze, come pure i
tubi freni e frizione YCC-S agli intervalli
elencati qui di seguito, oppure se presenta-
no danneggiamenti o perdite.●
Paraolio: Sostituire ogni due anni.
●
Tubi del freno e della frizione YCC-S:
Sostituire ogni quattro anni.
HAU23095
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10711]
Lubrificante consigliato:Lubrificante Yamaha per catene e
cavi o olio per motori
U1MDH0H0.book Page 26 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAU23114
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44273

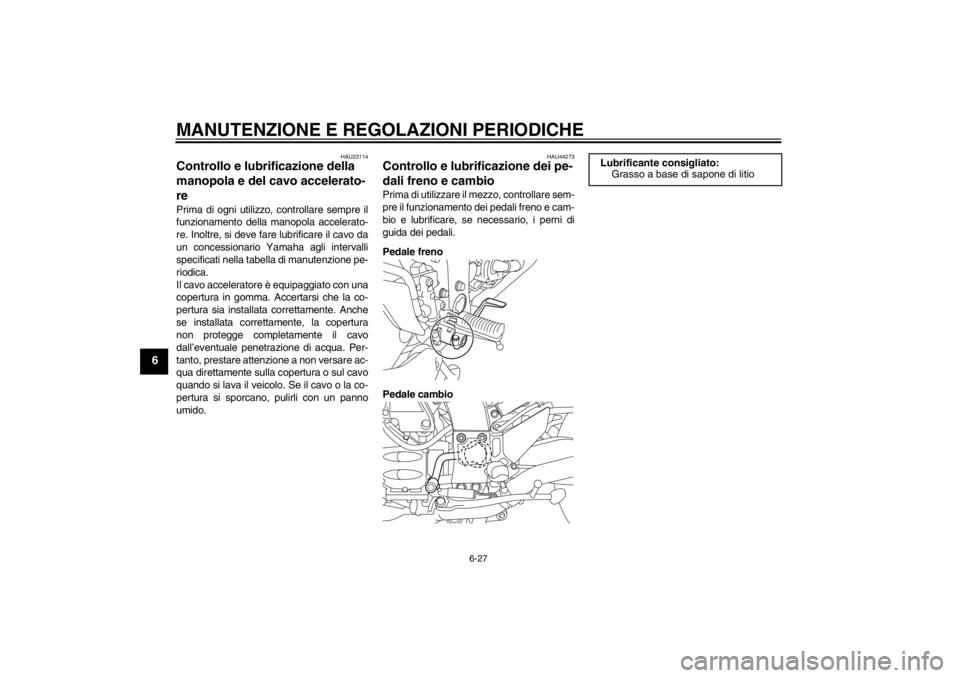

Controllo e lubrificazione dei pe-
dali freno e cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali.
Pedale freno
Pedale cambio
Lubrificante consigliato:Grasso a base di sapone di litio
U1MDH0H0.book Page 27 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU23154

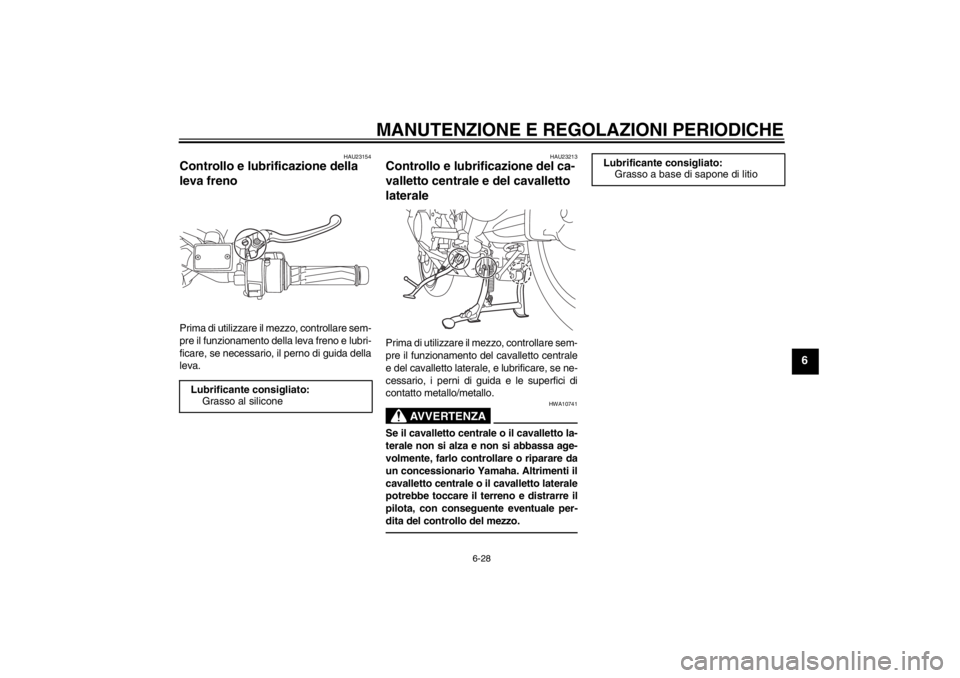

Controllo e lubrificazione della
leva freno Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della leva freno e lubri-
ficare, se necessario, il perno di guida della
leva.
HAU23213
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10741
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
Lubrificante consigliato:Grasso al silicone
Lubrificante consigliato:Grasso a base di sapone di litio
U1MDH0H0.book Page 28 Monday, February 18, 2013 1:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAU23251

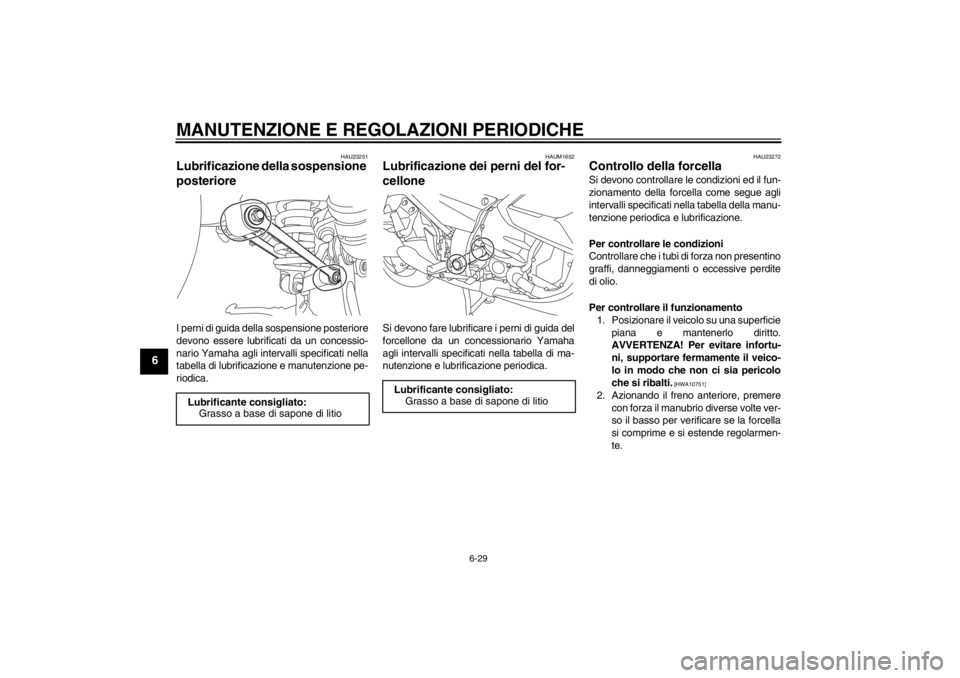

Lubrificazione della sospensione
posteriore I perni di guida della sospensione posteriore
devono essere lubrificati da un concessio-
nario Yamaha agli intervalli specificati nella
tabella di lubrificazione e manutenzione pe-
riodica.
HAUM1652
Lubrificazione dei perni del for-
cellone Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U1MDH0H0.book Page 29 Monday, February 18, 2013 1:32 PM
