FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-46
3
3. Con el interruptor de selección, selec-
cione “HARD”, “STD” o “SOFT”.
4. Pulse el interruptor de menú “MENU”.
5. Con el interruptor de selección, selec-
cione el nivel deseado para la posición
de ajuste del hidráulico.
NOTALa posición de ajuste del hidráulico se pue-
de situar en 7 niveles (+3, +2, +1, 0, …1, …2

nivel más blando.6.
Si el vehículo se mueve mientras se está
ajustando el hidráulico, el indicador de in-
formación cambia al modo de visualiza-
ción.
ADVERTENCIA
SWA16421
El conjunto amortiguador contiene ni-
trógeno a alta presión. Lea y asimile la
información siguiente antes de manipu-
lar el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
1. Posición de ajuste del hidráulico
1. Nivel de la posición de ajuste del hidráulico
GEARNHARD
0
1
GEARNHARD
+3
1
1. Función de ajuste del hidráulico
2. Posición de ajuste del hidráulico
3. Pictograma de la posición de ajuste de la
precarga
GEARNHARD
+3
GEAR1HARD
+3
123
U1MDS1S0.book Page 46 Monday, June 16, 2014 4:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-47
3
SAU55592
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballe-
te lateral forma parte del sistema de
corte del circuito de encendido, que
corta el encendido en determinadas
situaciones. (Véase la siguiente sec-
ción para una explicación del sistema
de corte del circuito de encendido).
El interruptor del caballete lateral tam-
bién forma parte del sistema YCC-S.
Cuando el caballete lateral está baja-
do no se puede poner una marcha
desde la posición de punto muerto.
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encen-
dido ha sido diseñado para ayudar alconductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU55362
Sistema de corte del circuito de
encendidoEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.
Impide el arranque cuando está ac-
cionado uno de los frenos pero el ca-
ballete lateral permanece bajado.
Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U1MDS1S0.book Page 47 Monday, June 16, 2014 4:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-48
3
Con el motor parado:
1. Coloque el vehículo sobre el caballete central.
2. Baje el caballete lateral.
3. Verifique que el interruptor de arranque/paro del motor se
encuentre en la posición “ ”.
4. Gire la llave a la posición “ON”.
5. Ponga punto muerto.
6. Mantenga accionado el freno delantero o trasero.
7. Pulse el lado “ ” del interruptor de arranque/paro del motor.¿Arranca el motor?
Con el motor todavía en marcha:
8. Suba el caballete lateral.
9. Ponga una marcha.
10. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
11. Suba el caballete lateral.
12. Suelte el freno.
13.
Pulse el lado “ ” del interruptor de arranque/paro del motor.

¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el contacto de punto muerto, un
contacto de la luz de freno o el sistema YCC-S no
funcionen correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que un contacto de la luz de freno no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
NOTALa luz indicadora/de aviso del sistema del
control de tracción “TCS” puede encenderse,
pero no se trata de un fallo.
ADVERTENCIA
•
•El vehículo debe colocarse sobre el
caballete central durante esta revisión.
Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.
U1MDS1S0.book Page 48 Monday, June 16, 2014 4:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-49
3
SAU39656
Toma de corriente continua
ADVERTENCIA
SWA14361
Para evitar una descarga eléctrica o un
cortocircuito, compruebe que esté colo-
cado el capuchón cuando no utilice la
toma de corriente continua.ATENCIÓN
SCA15432
El accesorio conectado a la toma de co-
rriente continua no debe utilizarse con el
motor parado y la carga no debe superar
nunca 30 W (2.5 A) pues, de lo contrario,
puede fundirse el fusible o descargarse
la batería.Este vehículo está equipado con una toma
de corriente continua situada en la caja de
accesorios.
Un accesorio de 12 voltios conectado a la
toma auxiliar se puede utilizar cuando la lla-
ve se encuentra en la posición “ON” y solo
se debe utilizar cuando el motor está en
marcha.
Para utilizar la toma de corriente conti-
nua
1. Abra la tapa de la caja de accesorios.
(Véase la página 3-40).2. Gire la llave a la posición “OFF”.
3. Extraiga la tapa de la toma de corrien-
te continua.
4. Apague el accesorio.
5. Introduzca el enchufe del accesorio
en la toma de corriente continua.
6. Gire la llave a la posición “ON” y arran-
que el motor. (Véase la página 5-1).7. Encienda el accesorio.
1. Capuchón de la toma de corriente continua
1. Toma de corriente continua
11
U1MDS1S0.book Page 49 Monday, June 16, 2014 4:09 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15598
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Combustible• Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Compruebe si el tubo respiradero/rebose del depósito de gasolina presenta
obstrucciones, fisuras o daños y compruebe, asimismo, la conexión del tubo.3-33, 3-34
Aceite de motor• Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas.6-13
Aceite del engranaje final• Comprobar si existen fugas. 6-15
Líquido refrigerante• Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración.6-17
U1MDS1S0.book Page 1 Monday, June 16, 2014 4:09 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno delantero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es-
pecifica.
• Comprobar si existen fugas en el sistema hidráulico.6-24, 6-24
Freno trasero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es-
pecifica.
• Comprobar si existen fugas en el sistema hidráulico.6-24, 6-24
Embrague YCC-S• Comprobar funcionamiento.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es-
pecifica.
• Comprobar si existen fugas en el sistema hidráulico.6-23, 6-24
Puño del acelerador• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño.6-19, 6-27
Cables de mando• Verificar si el funcionamiento es suave.
• Lubricar si es necesario.6-26
Ruedas y neumáticos• Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.6-20, 6-22 ELEMENTO COMPROBACIONES PÁGINA
U1MDS1S0.book Page 2 Monday, June 16, 2014 4:09 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Pedales de freno y cambio• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.6-27
Maneta de freno• Verificar si el funcionamiento es suave.
• Lubricar el punto de pivote de las manetas si es necesario.6-28
Caballete central, caballete
lateral• Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.6-28
Fijaciones del bastidor• Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores• Comprobar funcionamiento.
• Corregir si es necesario.—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-47 ELEMENTO COMPROBACIONES PÁGINA
U1MDS1S0.book Page 3 Monday, June 16, 2014 4:09 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU62990
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso, el visor mostrará
el código de error 30; no obstante, no
se trata de una avería. Gire la llave a
“OFF” y vuelva a girarla a “ON” para
eliminar el código de error. De lo con-
trario el motor no arrancará, aunque
gire al pulsar el interruptor de arran-
que.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
SAU55472
Arranque del motor
ADVERTENCIA
SWA16411
Accione siempre el freno delantero o
trasero mientras el interruptor principal
se encuentre en la posición “ON” y haya
una marcha puesta. De lo contrario, el
vehículo puede moverse bruscamente
cuando se ponga en marcha el motor y
provocar la pérdida del control, con el
consiguiente riesgo de accidente.Para que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
Se esté accionando el freno delantero
o el trasero, en punto muerto y con el
caballete lateral levantado o bajado.
Se esté accionando el freno delantero
o el trasero, con una marcha puesta y
el caballete lateral levantado.
Para más información, consulte la pá-
gina 3-47.
1. Gire la llave a la posición “ON” y veri-
fique que el interruptor de arran-
que/paro del motor se encuentre
en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
U1MDS1S0.book Page 1 Monday, June 16, 2014 4:09 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
Luz de aviso del nivel de aceite
Luz de aviso de avería del motor
Indicador/luz de aviso del siste-
ma de control de tracción
Luces indicadoras del sistema
regulador de velocidad
Luz de aviso del sistema de sus-
pensión con ajuste electrónico
Luz indicadora de reducción de
marcha
Luz de aviso del sistema YCC-S
Luz indicadora de la función de
parada
Luz indicadora del sistema inmo-
vilizador
NOTASi la función de parada estaba activada

la función de parada seguirá activada y la
luz indicadora permanecerá encendida.ATENCIÓN
SCA11834
Si una luz indicadora o de aviso no se
enciende inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encendida, consulte la página 3-3 para
la comprobación del circuito de la luz in-
dicadora o de aviso correspondiente.
La luz de aviso del sistema ABS debe
encenderse cuando se gira la llave a la
posición “ON” y luego apagarse des-
pués de circular a una velocidad de 10
km/h (6 mi/h) o superior.
ATENCIÓN
SCA17682
Si la luz de aviso del sistema ABS no se
enciende y apaga como se ha explicado
anteriormente, consulte en la página 3-3
la comprobación del circuito correspon-
diente.2. Ponga punto muerto. La luz indicado-
ra de punto muerto se debe encender.
Si no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el
lado “ ” del interruptor de arran-
que/paro del motor con el freno delan-
tero o trasero accionado.
Si el motor no arranca, suelte el inte-
rruptor de arranque/paro del motor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de
preservar la batería. No accione el
arranque durante más de 10 segun-
dos seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
U1MDS1S0.book Page 2 Monday, June 16, 2014 4:09 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU55482
CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.Se puede cambiar de marcha con el pedal
o con la maneta de cambio. Consulte en la
página 3-27 una explicación del sistema
YCC-S, en la página 3-28 el funcionamien-
to del pedal de cambio y en la página 3-29
el funcionamiento de la maneta de cambio.
En la figura se muestran las posiciones del
cambio de marchas.
NOTAPara poner punto muerto, pise repeti-
damente el pedal de cambio o pulse
repetidamente el lado “ ” de la ma-
neta de cambio hasta que se encien-
da la luz indicadora de punto muerto.
Para cambiar de punto muerto a pri-
mera, el régimen del motor debe ser
inferior a aproximadamente 1300
r/min y el caballete lateral debe estar
levantado.
Es imposible cambiar a una marcha
superior si el régimen del motor es de-
masiado bajo.
Es imposible cambiar a una marcha
inferior si el régimen del motor es de-
masiado alto.
Para evitar que el embrague YCC-S
resulte dañado, la luz indicadora de
reducción de marcha parpadea cuan-
do es necesario cambiar a una mar-
cha inferior. En tal caso, vayacambiando a marchas inferiores hasta
que la luz indicadora deje de parpa-
dear.
Cuando está activada la función de
parada, la transmisión va cambiando
automáticamente a las marchas infe-
riores mientras el vehículo se detiene.
ATENCIÓN
SCA17951
Incluso en punto muerto, no descienda
pendientes durante periodos prolonga-
dos con el motor parado ni remolque el
vehículo en distancias largas. La trans-
misión sólo se engrasa correctamente
cuando el motor está funcionando. Un
engrase inadecuado puede averiar la
transmisión.

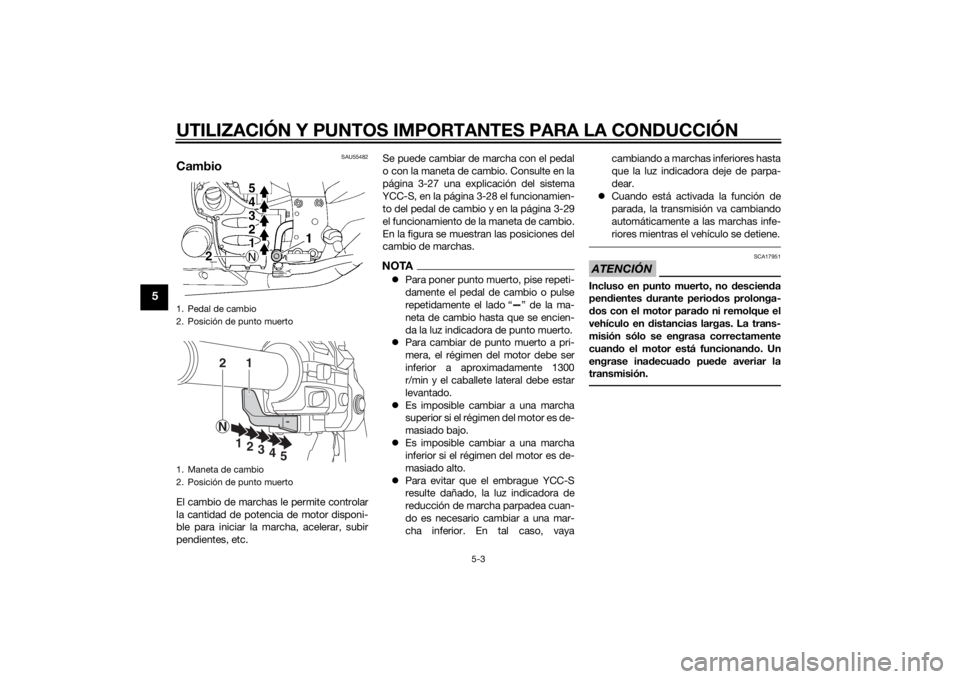

1. Pedal de cambio
2. Posición de punto muerto
1. Maneta de cambio
2. Posición de punto muerto
1
2N
1
2
3
4
5
U1MDS1S0.book Page 3 Monday, June 16, 2014 4:09 PM
