Instrument och kontrollfunktioner
3-38
3
MAU39642
Styrets position
Styret kan justeras till ett av tre lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
MAU54151
Öppna och stän ga kåporna
Kåporna kan öppnas 20 mm (0.79 in) för
ökad ventilation vid behov.
För att öppna en kåpa
1. Ta bort snabbfästet.
2. Skjut kåpans panel framåt för att haka loss dess fästbyglar från de nedre ur-
tagen och lyft sedan av panelen.
3. För in fästbyglarna i de övre urtagen, och skjut sedan panelen bakåt.
1. Styre
11
1. Stängt läge
2. Öppet läge
1. Kåpans panel
2. Nedre urtag
3. Snabbfäste
12
3
1
2
UB95M0M0.book Page 38 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-39
3
4. Sätt dit snabbfästet.
För att stän ga en kåpa
1. Ta bort snabbfästet.
2. Skjut kåpans panel framåt för att haka loss dess fästbyglar från de övre urta-
gen, och lyft sedan av panelen.
3. För in fästbyglarna i de nedre urtagen, och skjut sedan panelen bakåt. 4. Sätt dit snabbfästet.
TIPS
Kontrollera att kåpans paneler sitter ordent-
ligt fast innan du kör iväg.
1. Fästbygel
2. Övre urtag
3. Snabbfäste
1. Kåpans panel
2. Övre urtag
3. Snabbfäste
1
3
2
3
1
2
1. Fästbygel
2. Nedre urtag
3. Snabbfäste
13
2
UB95M0M0.book Page 39 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-40
3
MAU39672
Backspeglar
Motorcykelns backspeglar kan vikas framåt
eller bakåt vid parkering i trånga utrymmen.
Återställ speglarna till ursprungsläget innan
du kör iväg.
VARNING
MWA14372
Se till att backspe glarna återställs till ur-
sprun gslä get innan d u kör iväg.
MAU55424
Justerin g av fram- och bakfjä d-
rin g
Denna modell är utrustad med ett elektro-
niskt justerbart fjädringssystem. Förspän-
ningen av den bakre stötfångaren och
fjädringens dämpning för både framaxeln
och den bakre stötfångaren kan justeras.
VARNING
MWA12423
Stanna for donet innan du änd rar nå gra
inställnin gar på multi-funktionsmätaren.
Du kan d istraheras om d u ändrar inställ-
ning ar när d u kör vilket ökar risken för en
olycka.
Förspännin g
När du kör med bagage eller en passagera-
re ska du använda förspänningsfunktionen
för att justera fjädringen efter lasten. Det
finns 4 förspänningsinställningar.
TIPS
 Justeringsfunktionen för förspänning
visas endast när motorn är igång.
 Om förspänningsinställningen ändras
justeras också den främre och bakre
fjädringen i enlighet med ändringen.
Mer information finns i “Fjädringens
dämpning” på sidan 3-42.
 Om användning i kall temperatur:
• När du använder justeringsfunktio- nen för förspänning ska fordonet
inte utsättas för någon vikt.
• När du använder justeringsfunktio- nen för förspänning vid omgiv-
ningstemperaturer nära eller under
0 °C (32 °F) kan varningslampan för
det elektroniskt justerbara fjäd-
ringssystemet tändas för att skydda
motorn för justeringsfunktionen för
förspänning.
• Fjädringen kommer fortfarande att fungera normalt, förutom att juste-
ringsfunktionen för förspänning inte
kan användas.
1. Läge vid körning
2. Läge vid parkering
2
2
1
2 2
1
UB95M0M0.book Page 40 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-41
3
• För att återställa det elektronisktjusterbara fjädringssystemets var-
ningslampa, vänta cirka 6 minuter
och vrid sedan nyckeln till “OFF”,
eller vrid omedelbart nyckeln till
“OFF” och vänta sedan i 6 minuter.
• Om det elektroniska fjädringssyste- mets varningslampa förblir tänd, låt
en Yamaha-återför säljare kontrolle-
ra fjädringssystemet.
För att justera förspänningen
1. Vrid nyckeln till “ON”, starta motorn, och lägg sedan växeln i neutralläge.
2. Tryck på menyknappen “MENU” för
att växla funktionsdisplayen till funk-
tionen förspänningsjustering. 3. Använd väljarknappen för att välja
önskad ikon för förspänningsinställ-
ning.
Välj lämplig inställning med följande
ikoner utifrån din lastsituation.
När förspänningen justeras visar infor-
mationsdisplayen ett antal prickar
som rör sig i en cirkel. När den valda
ikonen visas på nytt är förspännings-
justeringen färdig.
Medan förspänningen justeras kan infor-
mationsdisplayen ändras på följande sätt.  Om nyckeln vrids till “OFF” och mo-
torn stannar när förspänningen ställs
in kommer följande ikon för förspän-
ninginställning att blinka för att med-
dela dig om att den nuvarande
förspänningsinställningen inte över-
ensstämmer med ikonen. Om detta
inträffar ska du justera förspänningen
igen.
1. Funktionsdisplay
2. Justeringsfunktion för förspänning
3. Ikon för förspänningsinställning
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
GEAR
N
1
3
2
1
2
1. Ensam förare
2. Ensam förare med bagage
3. Med passagerare
4. Med passagerare och bagage
12
34
GEAR
N
GEAR
N
UB95M0M0.book Page 41 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-42
3Om fordonet börjar röra sig kommer
följande ikon för förspänninginställ-
ning att blinka för att meddela dig om
att den nuvarande förspänningsin-
ställningen inte överensstämmer med
ikonen. Om detta inträffar ska du stan-
na fordonet och justera förspänningen
igen.
 Om förspänningen justeras upprepa-
de gånger kommer ikonen för för-
spänningsinställning att blinka 4
gånger och förspänningen kan inte
justeras. Vänta ungefär 6 minuter tills
motorn för justeringsfunktionen för
förspänning har svalnat och försök se-
dan justera förspänningen igen. Fjä
drin gens dämpnin g
Inom varje förspänningsinställning finns det
3 inställningar för fjädringens dämpning:
“HARD” (hård), “STD” (standard) och
“SOFT” (mjuk). När förspänningsinställ-
ningen ändras kommer inställningarna för
fjädringens dämpning att ändras i enlighet
med ändringen. (Det elektroniskt justerbara
fjädringssystemet kommer automatiskt att
anpassa sig efter de senast inställda inställ-
ningarna för fjädringens dämpning för den
valda förspänningsinställningen.) Om ytter-
ligare finjustering av fjädringens dämpning
önskas, kan varje inställning för fjädringens
dämpning ställas in på 7 olika nivåer.
TIPS
Om förspänningsinställningen inte slutförs
korrekt:
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
1. Inställning för fjädringens dämpning
2. Inställningsnivå för fjädringens dämpning
GEAR
N
GEAR
N
GEAR
N
HARD +3
2
1
UB95M0M0.book Page 42 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-43
3
Inställningen för fjädringens dämpning
och inställningsnivån blinkar 4 gånger
och kan inte justeras om du försöker
att justera dem när du har stannat for-
donet.
 Ikonen för förspänningsinställning
kommer att blinka och fjädringens
dämpning kan inte justeras om du för-
söker justera den medan fordonet rör
sig.
Se till att förspänningen har ställts in korrekt
innan du justerar fjädringens dämpning.

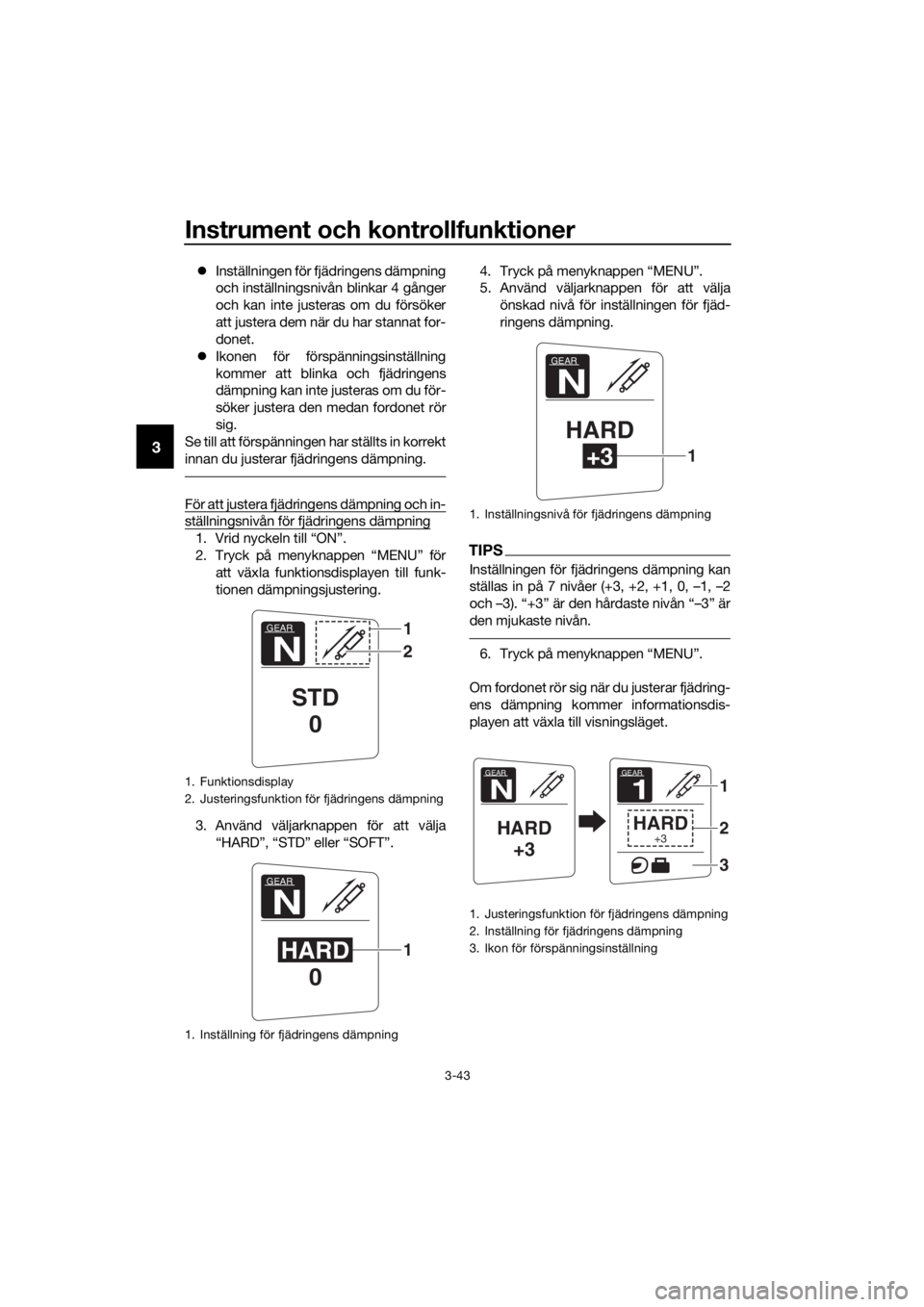

För att justera fjädringens dämpning och in-
ställningsnivån för fjädringens dämpning
1. Vrid nyckeln till “ON”.
2. Tryck på menyknappen “MENU” för att växla funktionsdisplayen till funk-
tionen dämpningsjustering.
3. Använd väljarknappen för att välja “HARD”, “STD” eller “SOFT”. 4. Tryck på menyknappen “MENU”.
5. Använd väljarknappen för att välja
önskad nivå för inställningen för fjäd-
ringens dämpning.TIPS
Inställningen för fjädringens dämpning kan
ställas in på 7 nivåer (+3, +2, +1, 0, –1, –2
och –3). “+3” är den hårdaste nivån “–3” är
den mjukaste nivån.
6. Tryck på menyknappen “MENU”.
Om fordonet rör sig när du justerar fjädring-
ens dämpning kommer informationsdis-
playen att växla till visningsläget.
1. Funktionsdisplay
2. Justeringsfunktion för fjädringens dämpning
1. Inställning för fjädringens dämpning
GEAR
N
STD 0
1
2
GEAR
N
HARD 01
1. Inställningsnivå för fjädringens dämpning
1. Justeringsfunktion för fjädringens dämpning
2. Inställning för fjädringens dämpning
3. Ikon för förspänningsinställning
GEAR
N
HARD
+31
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UB95M0M0.book Page 43 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-44
3
VARNING
MWA16421
Stötdämparen innehåller kväv gas un der
mycket hö gt tryck. Läs och förstå följan-
d e information innan du hanterar stöt-
d ämparen.
 Under in ga omstän dig heter får cy-
lin dern öppnas eller byggas om.
 Låt inte stöt dämparen komma i när-
heten av öppna lå gor eller an dra
värmekällor. Det kan göra att enhe-
ten explo derar på grun d av för hö gt
tryck.
 Deformera eller ska da inte cylin-
d ern på nå got sätt. Cylin derskad or
le der till sämre dämpnin gsförmå ga.
 Kasta inte en ska dad eller utsliten
stöt dämpare själv. Lämna in stöt-
d ämparen hos en Yamaha-återför-
säljare.
MAU55592
Si dostö d
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet
är en del av avstängningssystemet för
tändkretsen som stänger av tändning-
en i vissa situationer. (Se följande av-
snitt för en förklaring av
avstängningssystemet för tändkret-
sen.)
 Sidostödets kontakt är också en del
av YCC-S-systemet. Det går inte att
växla från friläget när sidostödet är
nedfällt.
VARNING
MWA10242
Motorcykeln får inte köras me d si dostö-
d et nerfällt, eller om sid ostödet inte kan
fällas upp or dentli gt (eller inte stannar
kvar i uppfällt lä ge) eftersom si dostöd et
kan komma i kontakt me d marken och
störa föraren, som d å kan förlora kon-
trollen över motorcykeln. Yamahas av-
stän gning ssystem för tän dkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
si dostöd et innan motorcykeln körs ivä g.
Kontrollera därför detta system re gel-
b un det och låt en Yamaha-återförsäljare
reparera det om det inte fun gerar på rätt
sätt.
UB95M0M0.book Page 44 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-45
3
MAU68770
Avstängning ssystem för tän d-
krets
Avstängningssystemet för tändkretsen
(som består av sidostödskontakten och
bromsljuskontakten) har följande funktio-
ner.
 Det förhindrar att motorn går att starta
när sidostödet är uppfällt men ingen
av bromsarna är ansatta.
 Det förhindrar att motorn går att starta
när någon av bromsarna är ansatt
men sidostödet fortfarande är nerfällt.
 Systemet stänger av motorn om sido-
stödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
UB95M0M0.book Page 45 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-46
3

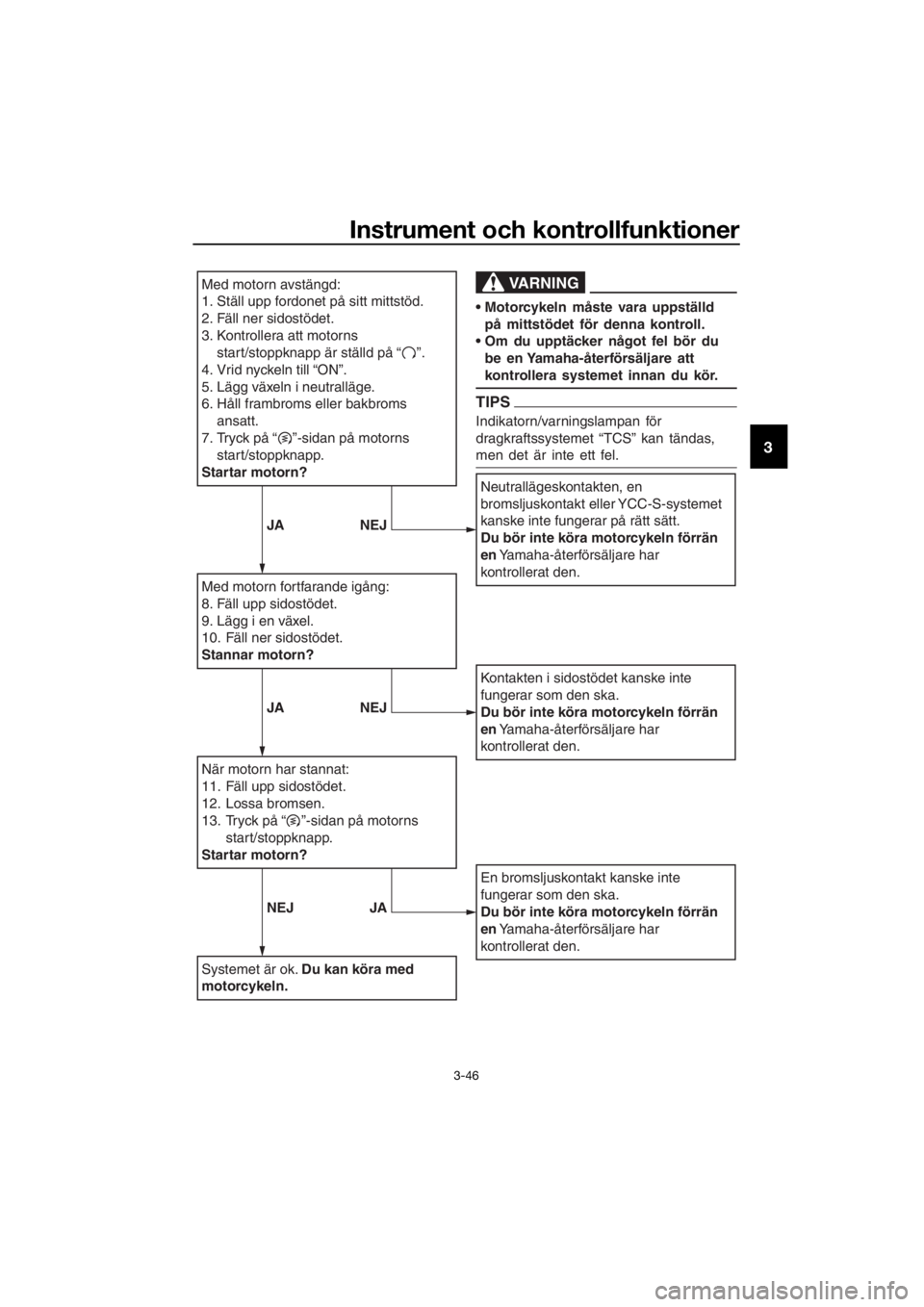

Med motorn avstängd:
1. Ställ upp fordonet på sitt mittstöd.
2.
Fäll ner sidostödet.
3. Kontrollera att motorns start/stoppknapp är ställd på “ ”.
4. Vrid nyckeln till “ON”.
5. Lägg växeln i neutralläge.
6. Håll frambroms eller bakbroms ansatt.
7.
Tryck på “ ”-sidan på motorns
start/stoppknapp.
Startar motorn?
Med motorn fortfarande igång:
8. Fäll upp sidostödet.
9. Lägg i en växel.
10. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
11. Fäll upp sidostödet.
12. Lossa bromsen.
13.
Tryck på “ ”-sidan på motorns
start/stoppknapp.
Startar motorn?
Systemet är ok. Du kan köra med
motorcykeln.
Neutrallägeskontakten, en
bromsljuskontakt eller YCC-S-systemet
kanske inte fungerar på rätt sätt.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kontakten i sidostödet kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
En bromsljuskontakt kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
VARNING
Motorcykeln måste vara uppställd på mittstödet för denna kontroll.
Om du upptäcker något fel bör du be en Yamaha-återförsäljare att
kontrollera systemet innan du kör.
TIPS
Indikatorn/varningslampan för
dragkraftssystemet “TCS” kan tändas,
men det är inte ett fel.
JA NEJ
JANEJ
NEJ JA
UB95M0M0.book Page 46 Tuesday, November 3, 2015 1:55 PM

Instrument och kontrollfunktioner
3-47
3
MAU39656

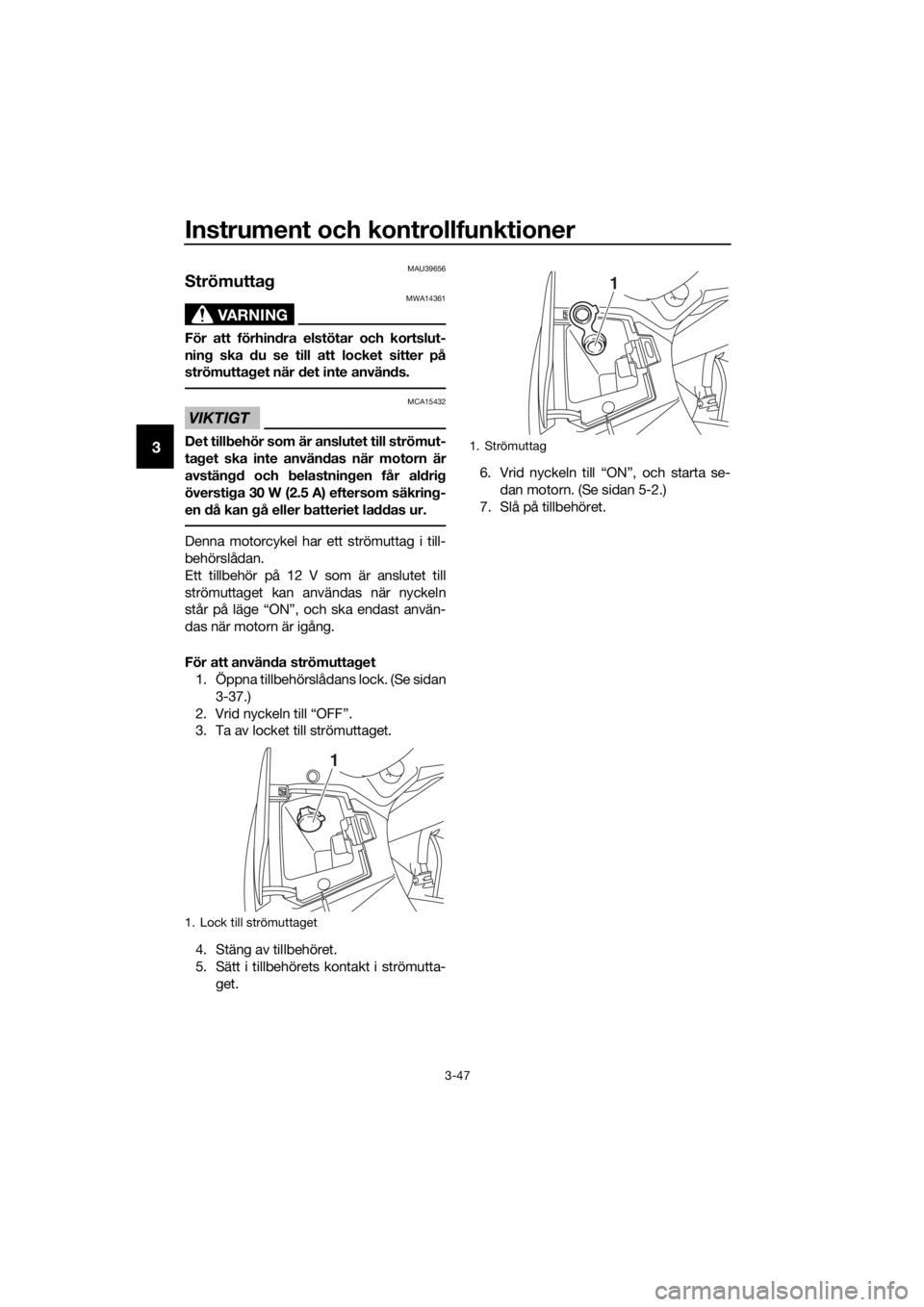

Strömuttag
VARNING
MWA14361
För att förhin dra elstötar och kortslut-
nin g ska d u se till att locket sitter på
strömutta get när d et inte använ ds.
VIKTIGT
MCA15432
Det till behör som är anslutet till strömut-
ta get ska inte använ das när motorn är
avstän gd och belastnin gen får al dri g
översti ga 30 W (2.5 A) eftersom säkrin g-
en då kan g å eller batteriet la ddas ur.
Denna motorcykel har ett strömuttag i till-
behörslådan.
Ett tillbehör på 12 V som är anslutet till
strömuttaget kan användas när nyckeln
står på läge “ON”, och ska endast använ-
das när motorn är igång.
För att använ da strömutta get
1. Öppna tillbehörslådans lock. (Se sidan
3-37.)
2. Vrid nyckeln till “OFF”.
3. Ta av locket till strömuttaget.
4. Stäng av tillbehöret.
5. Sätt i tillbehörets kontakt i strömutta- get. 6. Vrid nyckeln till “ON”, och starta se-
dan motorn. (Se sidan 5-2.)
7. Slå på tillbehöret.
1. Lock till strömuttaget
1
1. Strömuttag
1
UB95M0M0.book Page 47 Tuesday, November 3, 2015 1:55 PM
