Entretien périodique et réglage
6-27
6
Toujours faire l’appoint avec un li-
qui de de frein d u même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ou de poussière dans les ré-
servoirs de liqui de de frein ou d’em-
brayage YCC-S. L’eau abaisse net-
tement le point d’ébullition du
liquid e et risque d e provoquer un
bouchon de vapeur ou “vapor
lock” ; la crasse risque d ’obstruer
les valves du système hy draulique
ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.
Si le niveau du liquide descend trop bas, le
diaphragme des réservoirs de liquide de
frein ou d’embrayage YCC-S risque de se
déformer sous l’effet de la dépression.
S’assurer de rendre aux diaphragmes leur
forme d’origine avant de les remettre en
place.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Un niveau de liquide d’em-
brayage YCC-S bas peut signaler la pré-
sence d’une fuite dans le circuit d’em-
brayage YCC-S; il convient dès lors de
contrôler l’étanchéité du circuit d’em-
brayage YCC-S. Si le niveau du liquide de
frein ou d’embrayage YCC-S diminue sou- dainement, faire contrôler le véhicule par un
concessionnaire Yamaha avant de repren-
dre la route.
UB95F0F0.book Page 27 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-28
6
FAU40604
Changement du liqui de de frein
et d ’embrayage YCC-S
Faire changer les liquides de frein et d’em-
brayage YCC-S par un concessionnaire
Yamaha aux fréquences spécifiées dans le tableau des entretiens et graissages pério-
diques. Il convient également de faire rem-
placer les bagues d’étanchéité des maîtres
cylindres de frein et d’embrayage YCC-S et
des étriers, ainsi que les durites de frein et
d’embrayage YCC-S aux fréquences indi-
quées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein et d’embrayage
YCC-S : Remplacer tous les quatre
ans.
FAU23098
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712]
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UB95F0F0.book Page 28 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-29
6
FAU23115
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et d u sélecteur
Contrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB95F0F0.book Page 29 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-30
6
FAU23155
Contrôle et lubrification du levier
d e frein
Contrôler le fonctionnement du levier de
frein avant chaque départ et lubrifier l’arti-
culation du levier quand nécessaire.
FAU23215
Contrôle et lubrification des bé-
quilles centrale et latérale
Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand
nécessaire.
AVERTISSEMENT
FWA10742
Si les béquilles latérale ou centrale ne se
d éploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha. Une béquille centrale ou laté- rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle du véhicule.
Lubrifiant recomman dé:
Graisse silicone
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB95F0F0.book Page 30 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-31
6
FAU23252
Lubrification de la suspension
arrière
Faire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le tableau des entretiens et graissages pério-
diques.
FAUM1653
Lubrification d es pivots du bras
oscillant
Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recomman dé:
Graisse à base de savon au lithium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB95F0F0.book Page 31 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-32
6
FAU23273
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en d ouceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45512
Contrôle de la d irection
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Dresser le véhicule sur sa béquille centrale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
UB95F0F0.book Page 32 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-33
6
FAU23292
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU73300
Batterie
ATTENTION
FCA22960
Utiliser uniquement la batterie d’origine
YAMAHA spécifiée. L’utilisation d ’une
batterie différente peut entraîner l’échec
d e l’IMU et le calage d u moteur.
La batterie se situe sous le cache A. (Voir
page 6-8.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer d e
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
1 2
3
UB95F0F0.book Page 33 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-34
6
INTERNE : boire beaucoup d ’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.
Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis d ébrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant d e brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie d échar-
gée risque de l’en dommager de façon ir-
réversible.
UB95F0F0.book Page 34 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-35
6
FAU54515
Remplacement des fusibles
Le boîtier à fusibles et les fusibles se trou-
vent sous le cache A. (Voir page 6-8.)
Si un fusible est grillé, le remplacer comme
suit.1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]

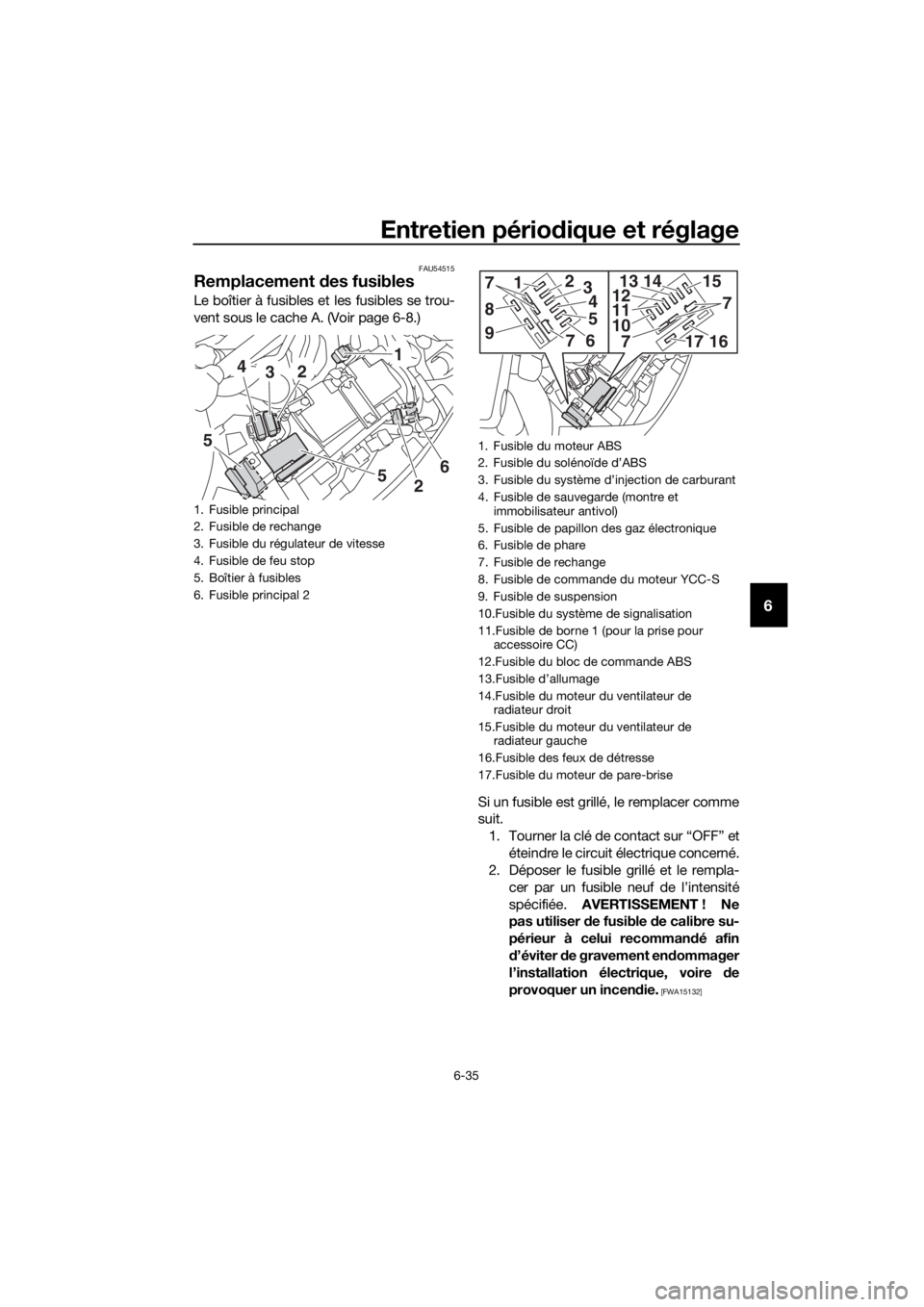

1. Fusible principal
2. Fusible de rechange
3. Fusible du régulateur de vitesse
4. Fusible de feu stop
5. Boîtier à fusibles
6. Fusible principal 2
5
1
3
4
2
5 26
1. Fusible du moteur ABS
2. Fusible du solénoïde d’ABS
3. Fusible du système d’injection de carburant
4. Fusible de sauvegarde (montre et
immobilisateur antivol)
5. Fusible de papillon des gaz électronique
6. Fusible de phare
7. Fusible de rechange
8. Fusible de commande du moteur YCC-S
9. Fusible de suspension
10.Fusible du système de signalisation
11.Fusible de borne 1 (pour la prise pour accessoire CC)
12.Fusible du bloc de commande ABS
13.Fusible d’allumage
14.Fusible du moteur du ventilateur de radiateur droit
15.Fusible du moteur du ventilateur de radiateur gauche
16.Fusible des feux de détresse
17.Fusible du moteur de pare-brise
15 7
11
10121314
71716
8
1
9
234
5
67
7
UB95F0F0.book Page 35 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-36
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne. 4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
Fusibles spécifiés :
Fusible principal:
50.0 A
Fusible principal 2: 30.0 A
Fusible de borne 1: 3.0 A
Fusible de phare:
7.5 A
Fusible feux de stop: 1.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage: 20.0 A
Fusible du moteur du ventilateur de
radiateur: 10.0 A × 2
Fusible de sauvegarde:
7.5 A
Fusible des feux de détresse: 7.5 A
Fusible du système d’injection de
carburant: 15.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS: 20.0 A
Fusible de suspension: 15.0 A
Fusible de commande du moteur
YCC-S: 30.0 A
Fusible du régulateur de vitesse:
1.0 A
Fusible du moteur de pare-brise: 20.0 A
Fusible de papillon des gaz électro-
nique: 7.5 A
UB95F0F0.book Page 36 Thursday, November 5, 2015 3:49 PM
