Caractéristiques
8-3
8
Batterie:
Modèle:GT14B-4
Voltage, capacité:
12 V, 12.0 Ah (10 HR)
Puissance d’ampoule × quantité:
Phare:
LED
Stop/feu arrière:
LED
Clignotant avant: LED
Clignotant arrière: LED
Veilleuse: LED
Éclairage de la plaque d’immatriculation:
LED
Éclairage des instruments: LED
Témoin de point mort: LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile: LED
Témoin des clignotants: LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS: LED
Témoin du régulateur de vitesse “SET”: LED
Témoin du régulateur de vitesse “ON”:
LED
Témoin de l’immobilisateur antivol: LED
Témoin/témoin d'avertissement du système
de régulation antipatinage: LED
Témoin de rétrogradage: LED
Témoin d'alerte du système YCC-S:
LED
Témoin de suspension: LED
Fusible:
Fusible principal:
50.0 A Fusible principal 2:
30.0 A
Fusible de borne 1: 3.0 A
Fusible de phare:
7.5 A
Fusible feux de stop: 1.0 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage:
20.0 A
Fusible du moteur du ventilateur de radiateur: 10.0 A × 2
Fusible des feux de détresse: 7.5 A
Fusible du système d’injection de carburant: 15.0 A
Fusible du bloc de commande ABS:
7.5 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS: 20.0 A
Fusible de suspension:
15.0 A
Fusible du régulateur de vitesse: 1.0 A
Fusible de commande du moteur YCC-S: 30.0 A
Fusible de sauvegarde:
7.5 A
Fusible du moteur de pare-brise: 20.0 A
Fusible de papillon des gaz électronique: 7.5 A
UB95F0F0.book Page 3 Thursday, November 5, 2015 3:49 PM

Renseignements complémentaires
9-1
9
FAU53562

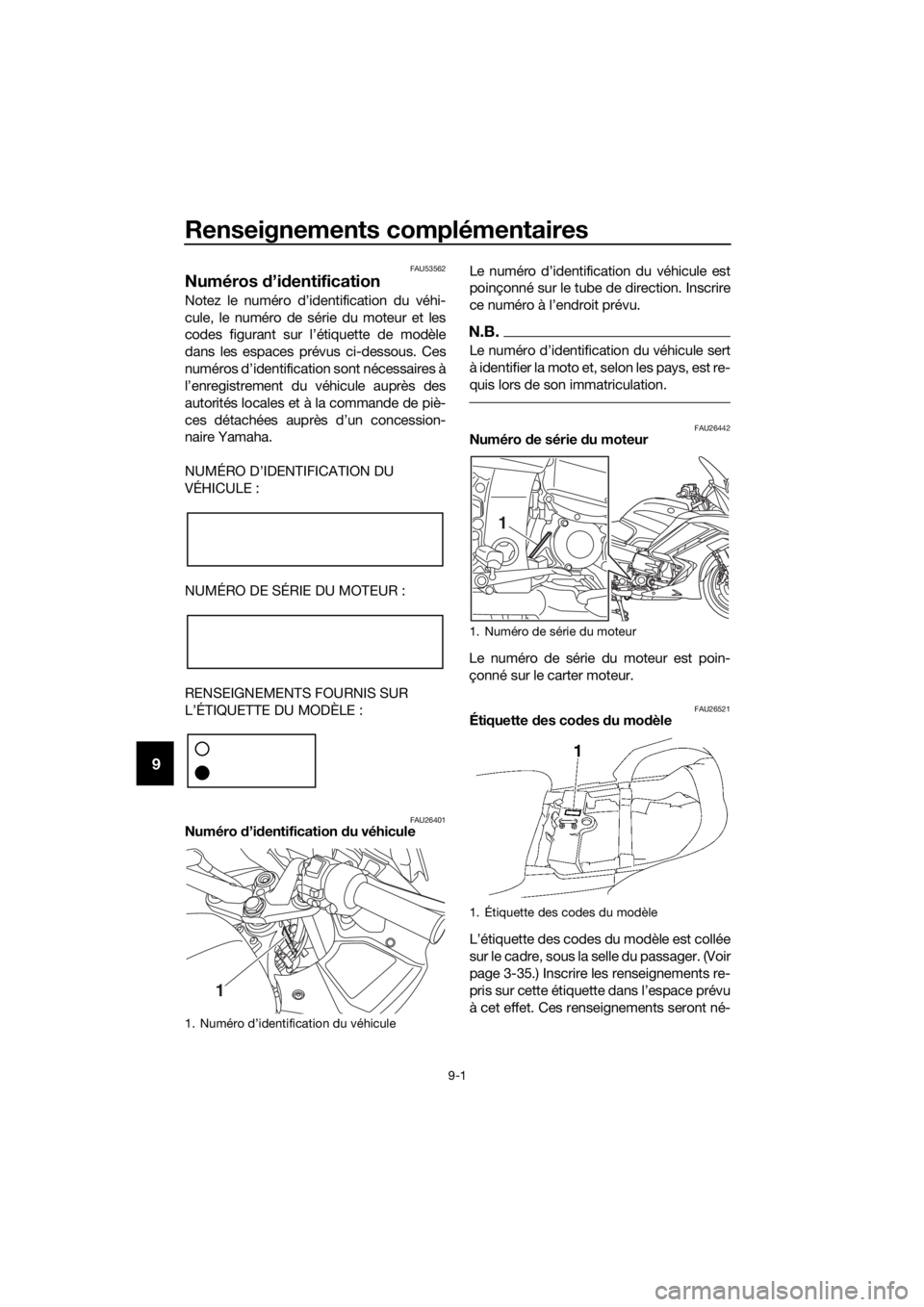

Numéros d’id entification
Notez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’ étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401Numéro d’id entification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.
Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442Numéro d
e série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26521Étiquette des co des du mo dèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager. (Voir
page 3-35.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
UB95F0F0.book Page 1 Thursday, November 5, 2015 3:49 PM

Renseignements complémentaires
9-2
9
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.FAU69910
Connecteur de diagnostic
Le connecteur de diagnostic est situé
comme indiqué.
1. Connecteur de diagnostic
1
UB95F0F0.book Page 2 Thursday, November 5, 2015 3:49 PM

10-1
10
Index
A
Absorbeur de vapeurs d’essence ......... 6-12
Accessoires, connexion ........................ 3-51
Aérations de carénage, ouverture et
fermeture ............................................ 3-42
Avertisseur, contacteur ......................... 3-24
B
Batterie ................................................. 6-33
Béquille latérale .................................... 3-48
Béquilles centrale et latérale, contrôle et lubrification ..................................... 6-30
Bloc de compteurs multifonctions ........ 3-10
Boîte à accessoires .............................. 3-40
Bougies, contrôle.................................. 6-11
Bras oscillant, lubrification des pivots .................................................. 6-31
C
Câbles, contrôle et lubrification ............ 6-28
Caches, dépose et repose...................... 6-8
Caractéristiques...................................... 8-1
Carburant .............................................. 3-32
Carburant, économies ............................ 5-5
Clignotants, contacteur ... ..................... 3-24
Commutateur de fonction Mode d’arrêt ................................................. 3-25
Compartiment de rangement................ 3-39
Connecteur de diagnostic ...................... 9-2
Consignes de sécurité ............................ 1-1
Contacteur à clé/serrure antivol ............. 3-2
Contacteur arrêt/marche/démarrage .... 3-24
Contacteur de menu ............................. 3-25
Contacteur de sélection........................ 3-25
Contacteurs à la poignée...................... 3-24
Coupe-circuit d’allumage ..................... 3-49
D
Direction, contrôle ................................ 6-32
D-mode, mode de conduite.................. 3-23
Durite de trop-plein du réservoir de carburant ............................................ 3-34
E
Embrayage YCC-S ............................... 6-23
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des gaz d’échappement.............................. 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-1
F
Faisceau des phares, réglage ............... 3-41
Feu stop, contacteurs ........................... 6-24
Feux de détresse, contacteur ............... 3-24 Filtre à air, élément ............................... 6-18
Fourche, contrôle ................................. 6-32
Frein, contrôle de la garde du levier ..... 6-24
Frein, levier ........................................... 3-28
Frein, pédale......................................... 3-28
Fusibles, remplacement ....................... 6-35
G
Guidon, réglage de la position ............. 3-41
H
Huile de couple conique arrière ........... 6-15
Huile moteur et carto
uche du filtre à
huile.................................................... 6-12
Huile moteur, témoin du niveau ............. 3-4
I
Immobilisateur antivol ............................ 3-1
Inverseur feu de route/feu de croisement/Contacteur d’appel de
phare .................................................. 3-24
J
Jeu des soupapes ................................ 6-20
L
Levier de frein, contrôle et lubrification......................................... 6-30
Liquide de frein et d’embrayage YCC-S, changement .......................... 6-28
Liquide de frein et d’embrayage
YCC-S, contrôle du niveau ................ 6-26
Liquide de refroidissement ................... 6-17
M
Mise en marche du moteur .................... 5-2
Moteur, numéro de série ........................ 9-1
N
Numéros d’identification ........................ 9-1
P
Pannes, diagnostic ............................... 6-37
Pannes, schémas de diagnostic .......... 6-38
Pédale de frein et sélecteur, contrôle et lubrification .................................... 6-29
Phares de virage .................................. 3-52
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................ 6-25
Pneus ................................................... 6-20
Poignée des gaz, contrôle de la garde .................................................. 6-19
Poignée et câble des gaz, contrôle et lubrification......................................... 6-29
Pots catalytiques .................................. 3-34
R
Ralenti du moteur, contrôle .................. 6-19
Régulateur de vitesse ............................. 3-7
UB95F0F0.book Page 1 Thursday, November 5, 2015 3:49 PM

Index
10-2
10
Régulateur de vitesse, contacteurs...... 3-25
Régulateur de vitesse, témoins .............. 3-4
Régulation antipatinage ....................... 3-30
Remisage ............................................... 7-4
Réservoir de carburant, bouchon ........ 3-31
Rétroviseurs ......................................... 3-43
Rodage du moteur ................................. 5-6
Roues ................................................... 6-23
Roulements de roue, contrôle .............. 6-33
S
Sélecteur au guidon ............................. 3-27
Sélecteur au pied ................................. 3-26
Selle du pilote, réglage de la hauteur ... 3-36
Selles .................................................... 3-35
Soin ........................................................ 7-1
Stationnement ........................................ 5-6
Suspension arrière, lubrification ........... 6-31
Suspension, réglage (avant/arrière)...... 3-44
Système ABS ....................................... 3-29
Système d’éclairage du véhicule ......... 6-37
T
Témoin d’alerte de panne du moteur ..... 3-4
Témoin d’alerte du système ABS ........... 3-5
Témoin d’alerte du système de
suspension réglable
électroniquement ................................. 3-6
Témoin d’alerte du système YCC-S....... 3-6
Témoin de feu de route .......................... 3-4
Témoin de fonction Mode d’arrêt........... 3-6
Témoin de l’immobilisateur antivol......... 3-7
Témoin de rétrogradage......................... 3-6
Témoin du point mort ............................. 3-4
Témoins des clignotants ........................ 3-4
Témoin/témoin d’avertissement du système de régulation antipatinage ..... 3-5
Trousse de réparation ............................ 6-2
V
Véhicule, numéro d’identification ........... 9-1
Vitesses, sélection.................................. 5-3
Voyants et témoins d’alerte.................... 3-4
Y
YCC-S .................................................. 3-26
UB95F0F0.book Page 2 Thursday, November 5, 2015 3:49 PM
