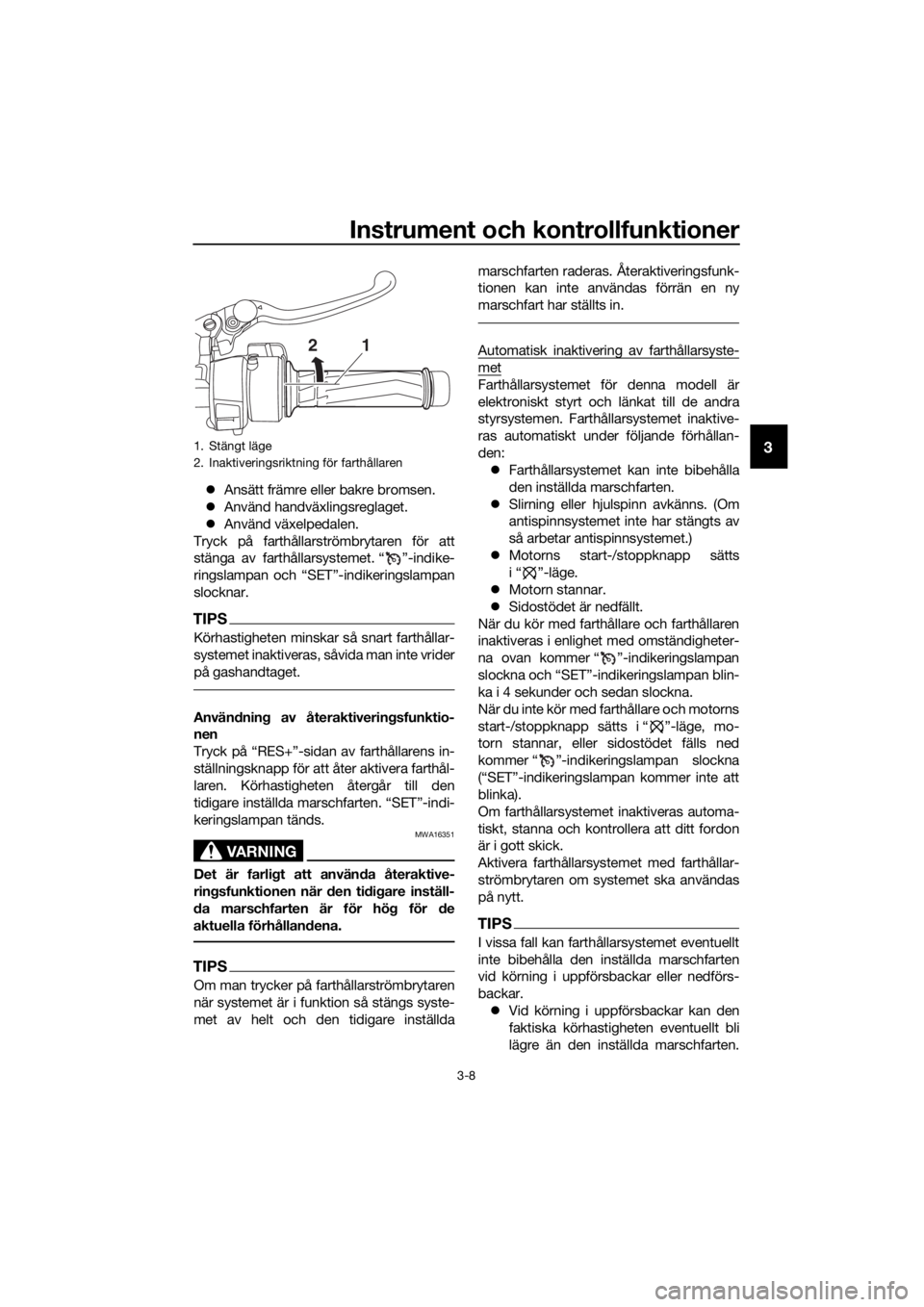

Instrument och kontrollfunktioner
3-8
3
Ansätt främre eller bakre bromsen.
Använd handväxlingsreglaget.
Använd växelpedalen.
Tryck på farthållarströmbrytaren för att
stänga av farthållarsystemet. “ ”-indike-
ringslampan och “SET”-indikeringslampan
slocknar.
TIPS
Körhastigheten minskar så snart farthållar-
systemet inaktiveras, såvida man inte vrider
på gashandtaget.
Använ dning av återaktiverin gsfunktio-
nen
Tryck på “RES+”-sidan av farthållarens in-
ställningsknapp för att åter aktivera farthål-
laren. Körhastigheten återgår till den
tidigare inställda marschfarten. “SET”-indi-
keringslampan tänds.
VARNING
MWA16351
Det är farli gt att använd a återaktive-
rin gsfunktionen när den ti dig are inställ-
d a marschfarten är för hö g för de
aktuella förhållan dena.
TIPS
Om man trycker på farthållarströmbrytaren
när systemet är i funktion så stängs syste-
met av helt och den tidigare inställda marschfarten raderas. Återaktiveringsfunk-
tionen kan inte användas förrän en ny
marschfart har ställts in.
Automatisk inaktivering av farthållarsyste-
met
Farthållarsystemet för denna modell är
elektroniskt styrt och länkat till de andra
styrsystemen. Farthållarsystemet inaktive-
ras automatiskt under följande förhållan-
den:
Farthållarsystemet kan inte bibehålla
den inställda marschfarten.
Slirning eller hjulspinn avkänns. (Om
antispinnsystemet inte har stängts av
så arbetar antispinnsystemet.)
Motorns start-/stoppknapp sätts
i“ ”-läge.
Motorn stannar.
Sidostödet är nedfällt.
När du kör med farthållare och farthållaren
inaktiveras i enlighet med omständigheter-
na ovan kommer “ ”-indikeringslampan
slockna och “SET”-indikeringslampan blin-
ka i 4 sekunder och sedan slockna.
När du inte kör med farthållare och motorns
start-/stoppknapp sätts i “ ”-läge, mo-
torn stannar, eller sidostödet fälls ned
kommer “ ”-indikeringslampan slockna
(“SET”-indikeringslampan kommer inte att
blinka).
Om farthållarsystemet inaktiveras automa-
tiskt, stanna och kontrollera att ditt fordon
är i gott skick.
Aktivera farthållarsystemet med farthållar-
strömbrytaren om systemet ska användas
på nytt.
TIPS
I vissa fall kan farthållarsystemet eventuellt
inte bibehålla den inställda marschfarten
vid körning i uppförsbackar eller nedförs-
backar. Vid körning i uppförsbackar kan den
faktiska körhastigheten eventuellt bli
lägre än den inställda marschfarten.
1. Stängt läge
2. Inaktiveringsriktning för farthållaren
21
UB95M1M0.book Page 8 Tuesday, July 18, 2017 9:03 AM
Page 22 of 116
Instrument och kontrollfunktioner
3-9
3
Använd gasen för att accelerera till
önskad körhastighet om detta inträf-
far.
Vid körning i nedförsbackar kan den
faktiska körhastigheten eventuellt bli
högre än den inställda marschfarten.
Om detta inträffar kan inte inställ-
ningsknappen användas för att justera
den inställda marschfarten. Ansätt
bromsarna för att minska körhastighe-
ten. När bromsarna ansätts så inakti-
veras farthållarsystemet.MAU55416
Multi-funktionsmätare
VARNING
MWA12423
Stanna for donet innan du änd rar nå gra
inställnin gar på multi-funktionsmätaren.
Du kan d istraheras om d u ändrar inställ-
nin gar när d u kör vilket ökar risken för en
olycka.
TIPS
Väljarknappen “ / ” och menyknap-
pen “MENU” är placerade på styrets vänst-
ra handtag. Med dessa knappar kan du
styra och ändra inställningarna för multi-
funktionsmätaren.
1. “RESET”-knapp
2. “TCS”-knapp
3. Varvräknare
4. Visning av körläge
5. Eco-indikator “ECO”
6. Bränslemätare
7. Hastighetsmätare
8. Klocka
9. Visning för växelläge
10.Funktionsdisplay
11.Informationsdisplay
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
UB95M1M0.book Page 9 Tuesday, July 18, 2017 9:03 AM
Page 23 of 116
Instrument och kontrollfunktioner
3-10
3
Multi-funktionsmätaren är utrustad med
följande: en hastighetsmätare
en varvräknare
en klocka
en bränslemätare
en eko-indikator
en visning för växelläge
en körlägesdisplay
en funktionsdisplay
en informationsdisplay
en inställningslägesdisplay
TIPS
Se till att vrida nyckeln till “ON” innan
du försöker använda
väljarknappen “ / ”, menyknap-
pen “MENU”, “RESET”-knappen eller
“TCS”-knappen.
Läs om hur du växlar mellan att visa
kilometer eller miles på mätaren på si-
dan 3-16.
Hasti ghetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet. Varvräknare
Den elektriska varvräknaren ger föraren
möjlighet att se vilket varvtal som motorn
har och anpassa körningen till motorns
bästa varvtalsområde.
När tändningsnyckeln vrids till “ON”, kom-
mer varvräknarens nål att svepa över hela
varvtalsområdet och sedan återgå till noll
för att testa den elektriska kretsen.
VIKTIGT
MCA10032
Un
dvik att varva motorn över det rö da
fältet på varvräknaren.
Rött fält: 9000 v/min och över
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
1
2
1. Varvräknare
2. Varvräknarens röda fält
1. Bränslemätare
1 2
GEAR
NA.TEMP
C.TEMP
1
UB95M1M0.book Page 10 Tuesday, July 18, 2017 9:03 AM
Page 24 of 116
Instrument och kontrollfunktioner
3-11
3

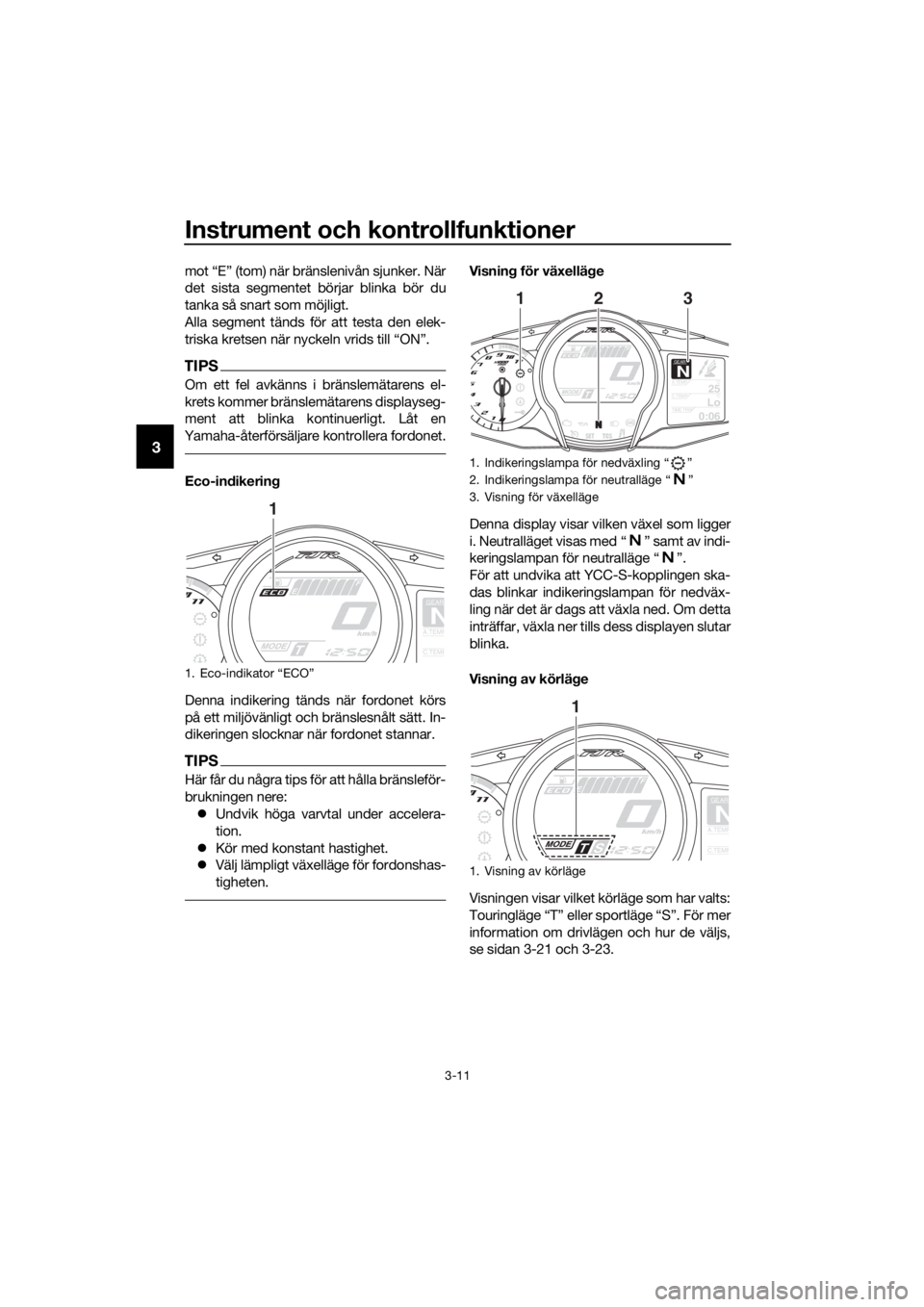

mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet börjar blinka bör du
tanka så snart som möjligt.
Alla segment tänds för att testa den elek-
triska kretsen när nyckeln vrids till “ON”.
TIPS
Om ett fel avkänns i bränslemätarens el-
krets kommer bränslemätarens displayseg-
ment att blinka kontinuerligt. Låt en
Yamaha-återförsäljare kontrollera fordonet.
Eco-indikerin g
Denna indikering tänds när fordonet körs
på ett miljövänligt och bränslesnålt sätt. In-
dikeringen slocknar när fordonet stannar.
TIPS
Här får du några tips för att hålla bränsleför-
brukningen nere: Undvik höga varvtal under accelera-
tion.
Kör med konstant hastighet.
Välj lämpligt växelläge för fordonshas-
tigheten.
Visnin g för växellä ge
Denna display visar vilken växel som ligger
i. Neutralläget visas med “ ” samt av indi-
keringslampan för neutralläge “ ”.
För att undvika att YCC-S-kopplingen ska-
das blinkar indikeringslampan för nedväx-
ling när det är dags att växla ned. Om detta
inträffar, växla ner tills dess displayen slutar
blinka.
Visnin g av körlä ge
Visningen visar vilket körläge som har valts:
Touringläge “T” eller sportläge “S”. För mer
information om drivlägen och hur de väljs,
se sidan 3-21 och 3-23.
1. Eco-indikator “ECO”
GEAR
NA.TEMP
C.TEMP
1
1. Indikeringslampa för nedväxling “ ”
2. Indikeringslampa för neutralläge “ ”
3. Visning för växelläge
1. Visning av körläge
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
213
GEAR
NA.TEMP
C.TEMP
1
UB95M1M0.book Page 11 Tuesday, July 18, 2017 9:03 AM
Page 25 of 116
Instrument och kontrollfunktioner
3-12
3

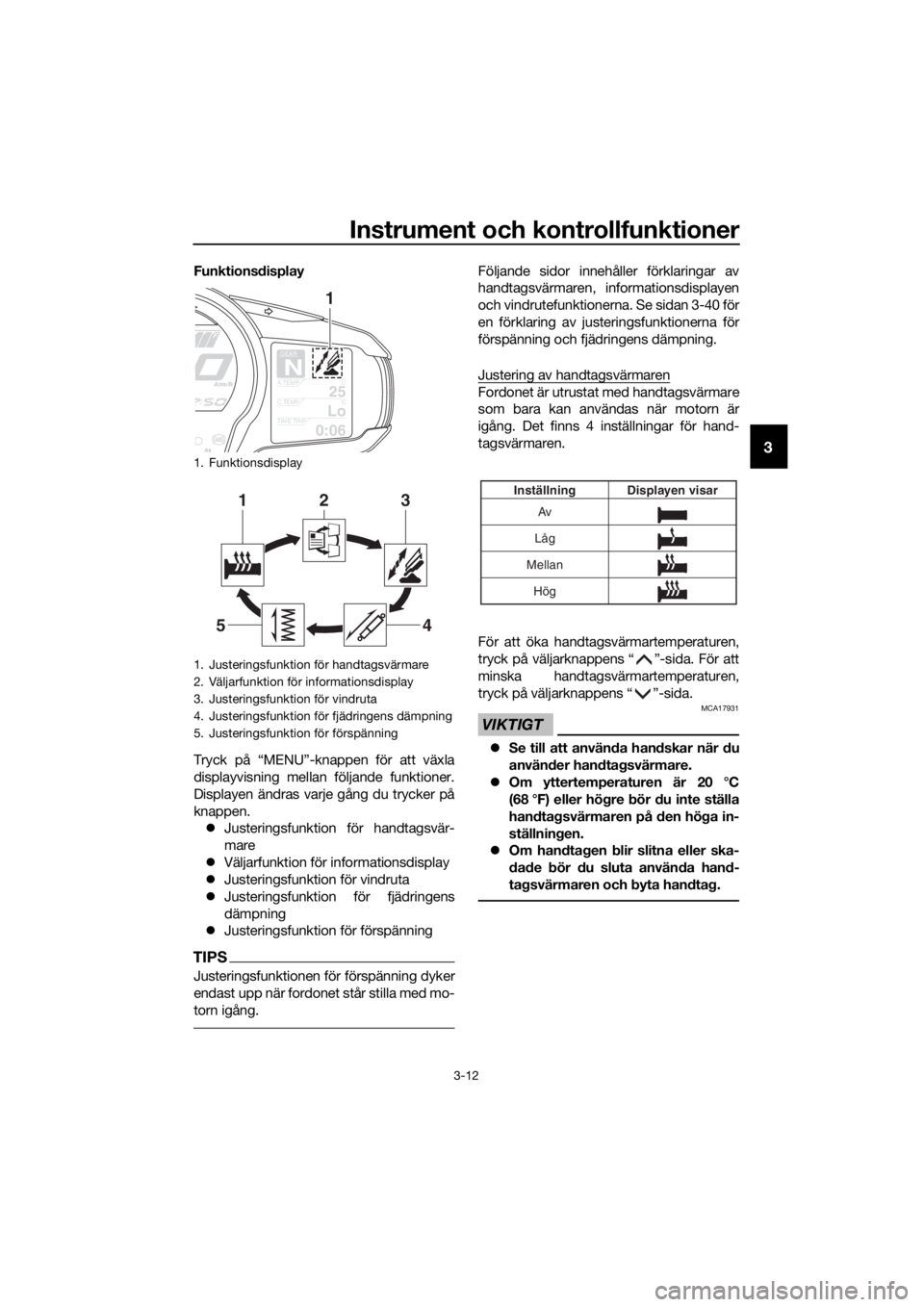

Funktionsdisplay
Tryck på “MENU”-knappen för att växla
displayvisning mellan följande funktioner.
Displayen ändras varje gång du trycker på
knappen. Justeringsfunktion för handtagsvär-
mare
Väljarfunktion för informationsdisplay
Justeringsfunktion för vindruta
Justeringsfunktion för fjädringens
dämpning
Justeringsfunktion för förspänning
TIPS
Justeringsfunktionen för förspänning dyker
endast upp när fordonet står stilla med mo-
torn igång.
Följande sidor innehåller förklaringar av
handtagsvärmaren, informationsdisplayen
och vindrutefunktionerna. Se sidan 3-40 för
en förklaring av justeringsfunktionerna för
förspänning och fjädringens dämpning.
Justering av handtagsvärmaren
Fordonet är utrustat med handtagsvärmare
som bara kan användas när motorn är
igång. Det finns 4 inställningar för hand-
tagsvärmaren.
För att öka handtagsvärmartemperaturen,
tryck på väljarknappens “ ”-sida. För att
minska handtagsvärmartemperaturen,
tryck på väljarknappens “ ”-sida.
VIKTIGT
MCA17931
Se till att använd a handskar när d u
använ der han dta gsvärmare.
Om yttertemperaturen är 20 °C
(68 °F) eller hö gre bör du inte ställa
hand tagsvärmaren på d en höga in-
ställnin gen.
Om han dta gen blir slitna eller ska-
d ad e bör du sluta använd a hand-
ta gsvärmaren och b yta handta g.
1. Funktionsdisplay
1. Justeringsfunktion för handtagsvärmare
2. Väljarfunktion för informationsdisplay
3. Justeringsfunktion för vindruta
4. Justeringsfunktion för fjädringens dämpning
5. Justeringsfunktion för förspänning
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1
213
45
Av
Låg
Mellan Displayen visar
Inställning
Hög
UB95M1M0.book Page 12 Tuesday, July 18, 2017 9:03 AM
Page 26 of 116
Instrument och kontrollfunktioner
3-13
3

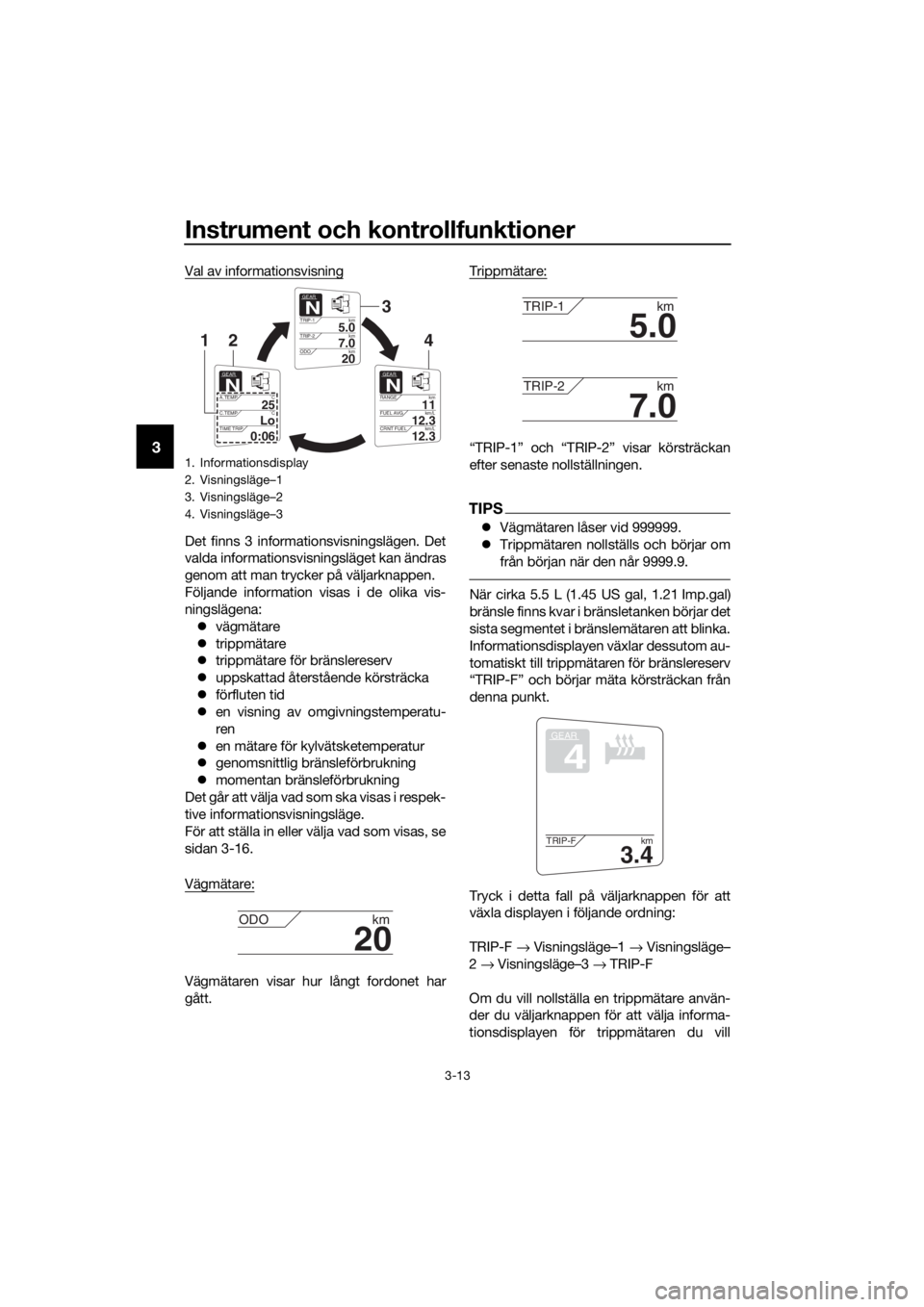

Val av informationsvisning
Det finns 3 informationsvisningslägen. Det
valda informationsvisningsläget kan ändras
genom att man trycker på väljarknappen.
Följande information visas i de olika vis-
ningslägena: vägmätare
trippmätare
trippmätare för bränslereserv
uppskattad återstående körsträcka
förfluten tid
en visning av omgivningstemperatu-
ren
en mätare för kylvätsketemperatur
genomsnittlig bränsleförbrukning
momentan bränsleförbrukning
Det går att välja vad som ska visas i respek-
tive informationsvisningsläge.
För att ställa in eller välja vad som visas, se
sidan 3-16.
Vägmätare:
Vägmätaren visar hur långt fordonet har
gått. Trippmätare:
“TRIP-1” och “TRIP-2” visar körsträckan
efter senaste nollställningen.
TIPS
Vägmätaren låser vid 999999.
Trippmätaren nollställs och börjar om
från början när den når 9999.9.
När cirka 5.5 L (1.45 US gal, 1.21 Imp.gal)
bränsle finns kvar i bränsletanken börjar det
sista segmentet i bränslemätaren att blinka.
Informationsdisplayen växlar dessutom au-
tomatiskt till trippmätar en för bränslereserv
“TRIP-F” och börjar mäta körsträckan från
denna punkt.
Tryck i detta fall på väljarknappen för att
växla displayen i följande ordning:
TRIP-F → Visningsläge–1 → Visningsläge–
2 → Visningsläge–3 → TRIP-F
Om du vill nollställa en trippmätare använ-
der du väljarknappen för att välja informa-
tionsdisplayen för trippmätaren du vill
1. Informationsdisplay
2. Visningsläge–1
3. Visningsläge–2
4. Visningsläge–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
UB95M1M0.book Page 13 Tuesday, July 18, 2017 9:03 AM
Page 27 of 116
Instrument och kontrollfunktioner
3-14
3
nollställa. Tryck kortvarigt på “RESET”-
knappen så att trippmätaren blinkar, och
tryck sedan åter in “RESET”-knappen 2
sekunder medan trippmätaren blinkar.
Om du inte nollställer trippmätaren för
bränslereserv själv kommer den att nollstäl-
las automatiskt när du har tankat och kört i
5 km (3 mi).
Visning av uppskattad återstående kör-

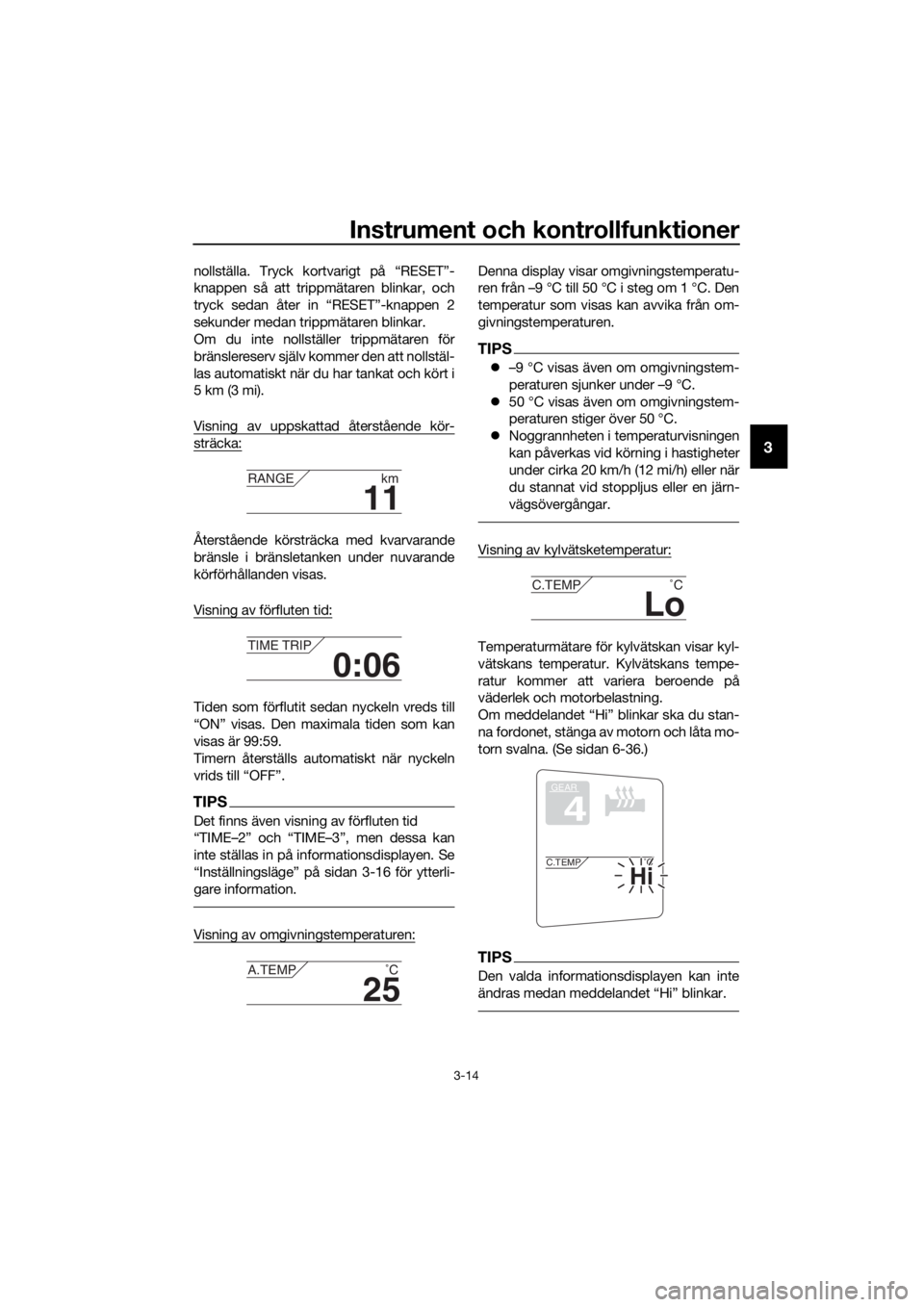

sträcka:
Återstående körsträcka med kvarvarande
bränsle i bränsletanken under nuvarande
körförhållanden visas.
Visning av förfluten tid:
Tiden som förflutit sedan nyckeln vreds till
“ON” visas. Den maximala tiden som kan
visas är 99:59.
Timern återställs automatiskt när nyckeln
vrids till “OFF”.
TIPS
Det finns även visning av förfluten tid
“TIME–2” och “TIME–3”, men dessa kan
inte ställas in på informationsdisplayen. Se
“Inställningsläge” på sidan 3-16 för ytterli-
gare information.
Visning av omgivningstemperaturen:
Denna display visar omgivningstemperatu-
ren från –9 °C till 50 °C i steg om 1 °C. Den
temperatur som visas kan avvika från om-
givningstemperaturen.
TIPS
–9 °C visas även om omgivningstem-
peraturen sjunker under –9 °C.
50 °C visas även om omgivningstem-
peraturen stiger över 50 °C.
Noggrannheten i temperaturvisningen
kan påverkas vid körning i hastigheter
under cirka 20 km/h (12 mi/h) eller när
du stannat vid stoppljus eller en järn-
vägsövergångar.
Visning av kylvätsketemperatur:
Temperaturmätare för kylvätskan visar kyl-
vätskans temperatur. Kylvätskans tempe-
ratur kommer att variera beroende på
väderlek och motorbelastning.
Om meddelandet “Hi” blinkar ska du stan-
na fordonet, stänga av motorn och låta mo-
torn svalna. (Se sidan 6-36.)
TIPS
Den valda informationsdisplayen kan inte
ändras medan meddelandet “Hi” blinkar.
11
RANGE km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR
4
Hi
C.TEMP˚C
UB95M1M0.book Page 14 Tuesday, July 18, 2017 9:03 AM
Page 28 of 116
Instrument och kontrollfunktioner
3-15
3

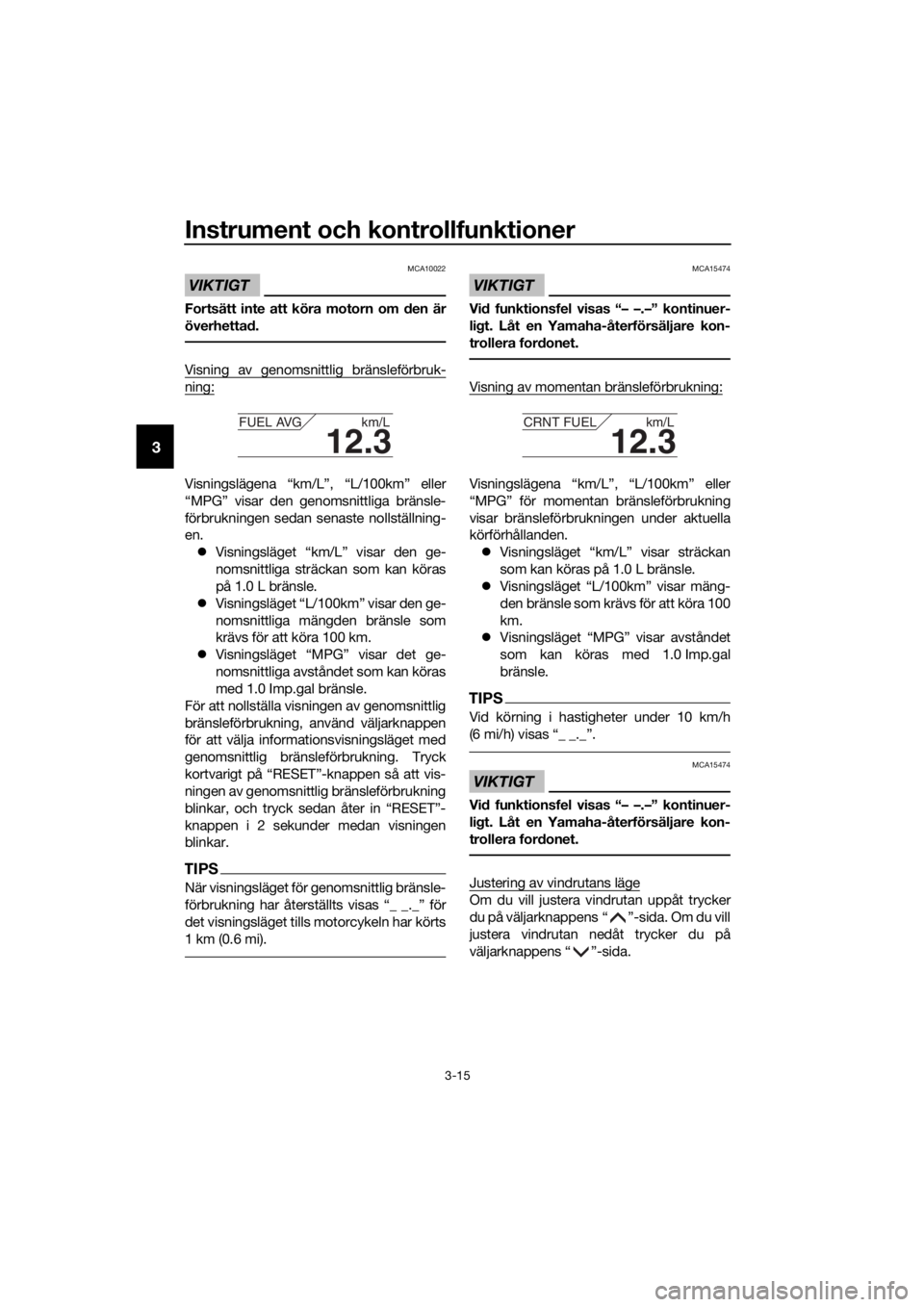

VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhetta d.
Visning av genomsnittlig bränsleförbruk-
ning:
Visningslägena “km/L”, “L/100km” eller
“MPG” visar den genomsnittliga bränsle-
förbrukningen sedan senaste nollställning-
en.
Visningsläget “km/L” visar den ge-
nomsnittliga sträckan som kan köras
på 1.0 L bränsle.
Visningsläget “L/100km” visar den ge-
nomsnittliga mängden bränsle som
krävs för att köra 100 km.
Visningsläget “MPG” visar det ge-
nomsnittliga avståndet som kan köras
med 1.0 Imp.gal bränsle.
För att nollställa visningen av genomsnittlig
bränsleförbrukning, använd väljarknappen
för att välja informationsvisningsläget med
genomsnittlig bränsl eförbrukning. Tryck
kortvarigt på “RESET”-knappen så att vis-
ningen av genomsnittlig bränsleförbrukning
blinkar, och tryck sedan åter in “RESET”-
knappen i 2 sekunder medan visningen
blinkar.
TIPS
När visningsläget för genomsnittlig bränsle-
förbrukning har återställts visas “_ _._” för
det visningsläget tills motorcykeln har körts
1 km (0.6 mi).
VIKTIGT
MCA15474
Vi d funktionsfel visas “– –.–” kontinuer-
li g t. Låt en Yamaha-återförsäljare kon-
trollera for donet.
Visning av momentan bränsleförbrukning:
Visningslägena “km/L”, “L/100km” eller
“MPG” för momentan bränsleförbrukning
visar bränsleförbrukningen under aktuella
körförhållanden.
Visningsläget “km/L” visar sträckan
som kan köras på 1.0 L bränsle.
Visningsläget “L/100km” visar mäng-
den bränsle som krävs för att köra 100
km.
Visningsläget “MPG” visar avståndet
som kan köras med 1.0 Imp.gal
bränsle.
TIPS
Vid körning i hastigheter under 10 km/h
(6 mi/h) visas “_ _._”.
VIKTIGT
MCA15474
Vid funktionsfel visas “– –.–” kontinuer-
li g t. Låt en Yamaha-återförsäljare kon-
trollera for donet.
Justering av vindrutans läge
Om du vill justera vindrutan uppåt trycker
du på väljarknappens “ ”-sida. Om du vill
justera vindrutan nedåt trycker du på
väljarknappens “ ”-sida.
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
UB95M1M0.book Page 15 Tuesday, July 18, 2017 9:03 AM
Page 29 of 116
Instrument och kontrollfunktioner
3-16
3

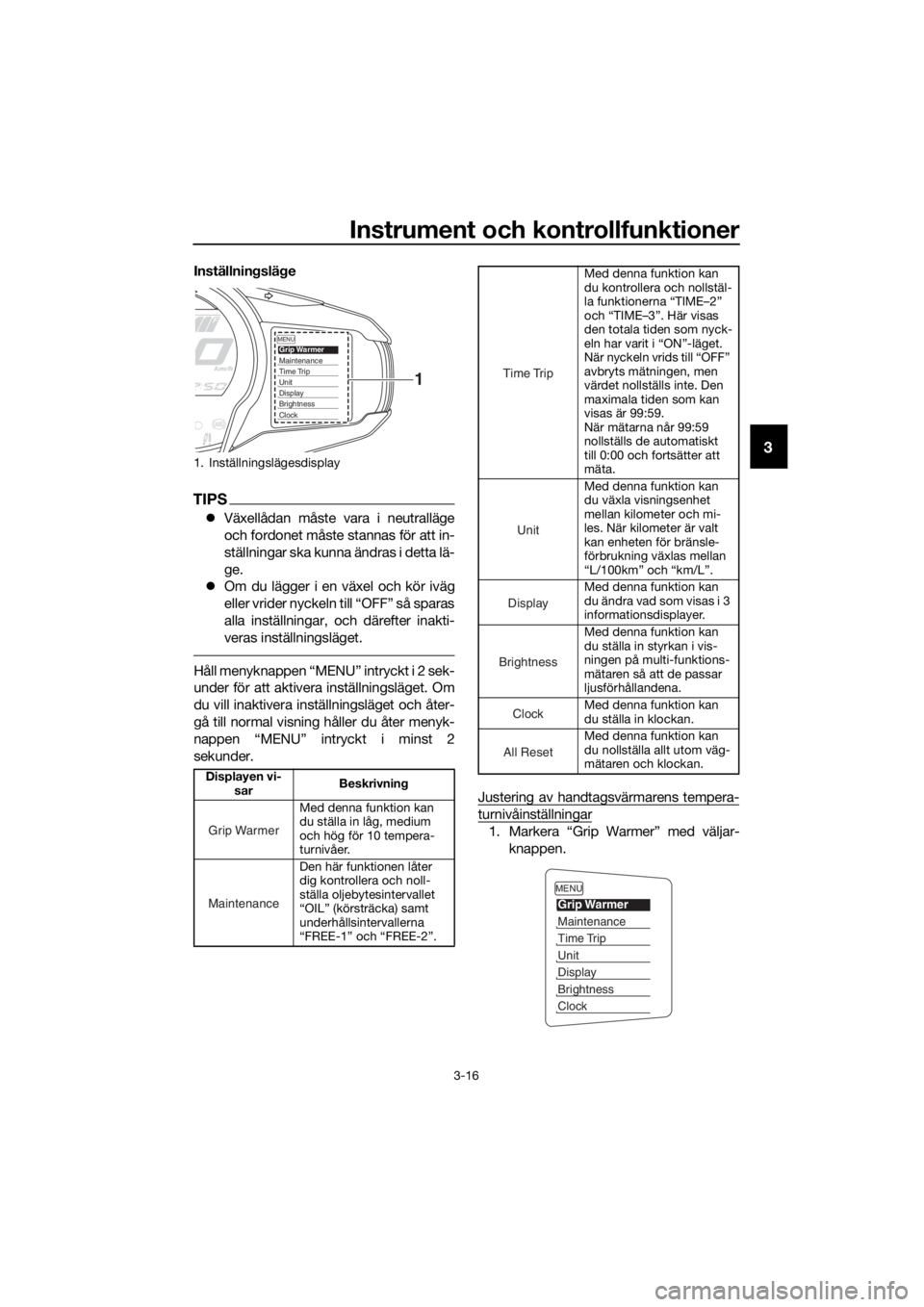

Inställningslä ge
TIPS
Växellådan måste va ra i neutralläge
och fordonet måste stannas för att in-
ställningar ska kunna ändras i detta lä-
ge.
Om du lägger i en växel och kör iväg
eller vrider nyckeln till “OFF” så sparas
alla inställningar, och därefter inakti-
veras inställningsläget.
Håll menyknappen “MENU” intryckt i 2 sek-
under för att aktivera inställningsläget. Om
du vill inaktivera inställningsläget och åter-
gå till normal visning håller du åter menyk-
nappen “MENU” intryckt i minst 2
sekunder.
Justering av handtagsvärmarens tempera-
turnivåinställningar
1. Markera “Grip Warmer” med väljar-knappen.
1. Inställningslägesdisplay
Displayen vi- sar Beskrivnin
g
Med denna funktion kan
du ställa in låg, medium
och hög för 10 tempera-
turnivåer.
Den här funktionen låter
dig kontrollera och noll-
ställa oljebytesintervallet
“OIL” (körsträcka) samt
underhållsintervallerna
“FREE-1” och “FREE-2”.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Grip Warmer
Maintenance
Med denna funktion kan
du kontrollera och nollstäl-
la funktionerna “TIME–2”
och “TIME–3”. Här visas
den totala tiden som nyck-
eln har varit i “ON”-läget.
När nyckeln vrids till “OFF”
avbryts mätningen, men
värdet nollställs inte. Den
maximala tiden som kan
visas är 99:59.
När mätarna når 99:59
nollställs de automatiskt
till 0:00 och fortsätter att
mäta.
Med denna funktion kan
du växla visningsenhet
mellan kilometer och mi-
les. När kilometer är valt
kan enheten för bränsle-
förbrukning växlas mellan
“L/100km” och “km/L”.
Med denna funktion kan
du ändra vad som visas i 3
informationsdisplayer.
Med denna funktion kan
du ställa in styrkan i vis-
ningen på multi-funktions-
mätaren så att de passar
ljusförhållandena.
Med denna funktion kan
du ställa in klockan.
Med denna funktion kan
du nollställa allt utom väg-
mätaren och klockan.
Time Trip
Unit
Display
Brightness
Clock
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB95M1M0.book Page 16 Tuesday, July 18, 2017 9:03 AM
Page 30 of 116
Instrument och kontrollfunktioner
3-17
3

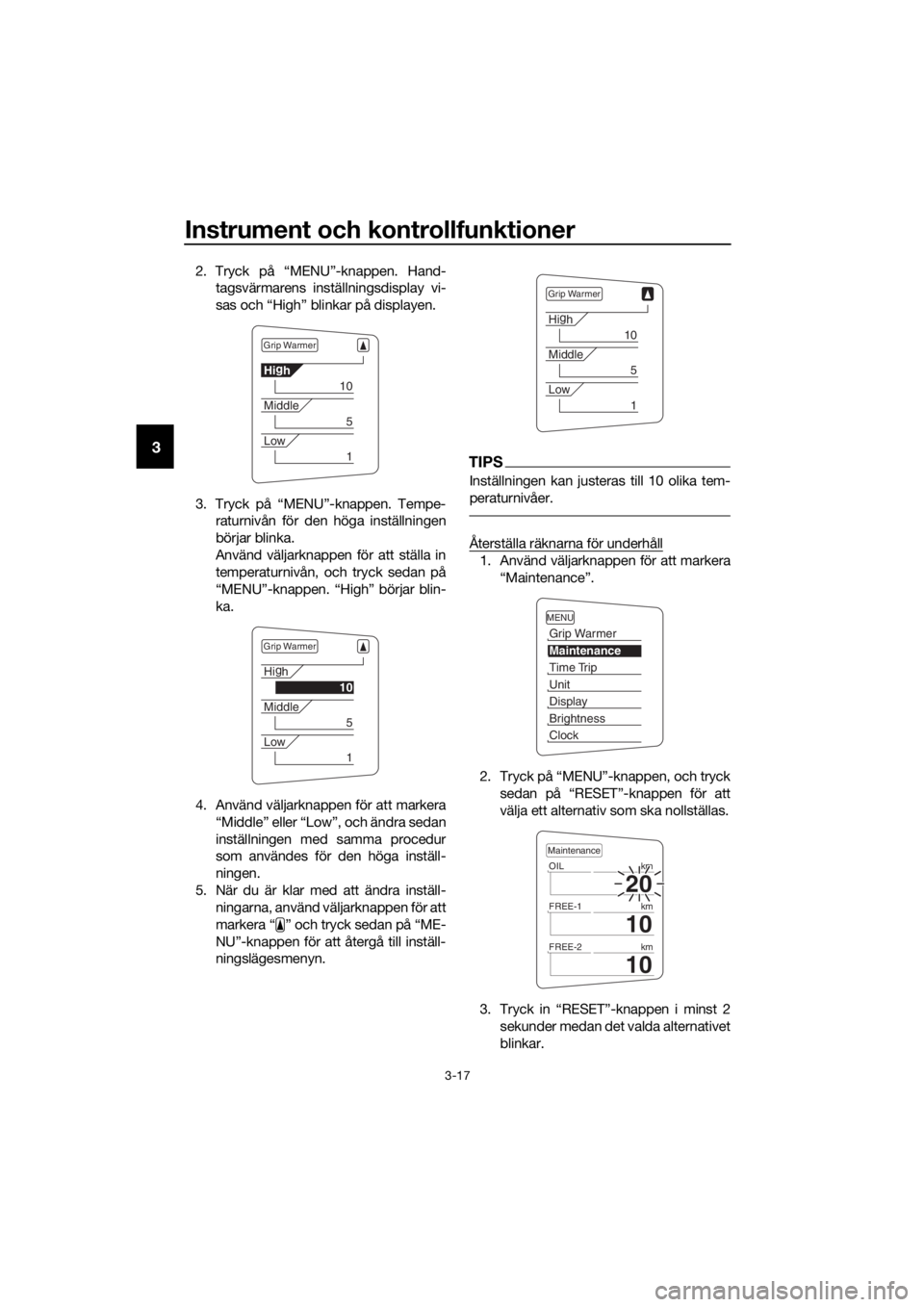

2. Tryck på “MENU”-knappen. Hand-tagsvärmarens inställningsdisplay vi-
sas och “High” blinkar på displayen.
3. Tryck på “MENU”-knappen. Tempe- raturnivån för den höga inställningen
börjar blinka.
Använd väljarknappen för att ställa in
temperaturnivån, och tryck sedan på
“MENU”-knappen. “High” börjar blin-
ka.
4. Använd väljarknappen för att markera “Middle” eller “Low”, och ändra sedan
inställningen med samma procedur
som användes för den höga inställ-
ningen.
5. När du är klar med att ändra inställ- ningarna, använd väljarknappen för att
markera “ ” och tryck sedan på “ME-
NU”-knappen för att återgå till inställ-
ningslägesmenyn.
TIPS
Inställningen kan justeras till 10 olika tem-
peraturnivåer.
Återställa räknarna för underhåll
1. Använd väljarknappen för att markera
“Maintenance”.
2. Tryck på “MENU”-knappen, och tryck sedan på “RESET”-knappen för att
välja ett alternativ som ska nollställas.
3. Tryck in “RESET”-knappen i minst 2 sekunder medan det valda alternativet
blinkar.
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
UB95M1M0.book Page 17 Tuesday, July 18, 2017 9:03 AM
