Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-21 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.  Retire cualquier elemento suelto de la
motocicleta.
 Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.
 Ponga una marcha (modelos con
transmisión manual).
 Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,
como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la
ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
 Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.
UB95S1S0.book Page 5 Wednesday, July 12, 2017 10:48 AM

Descripción
2-1
2
SAU63371

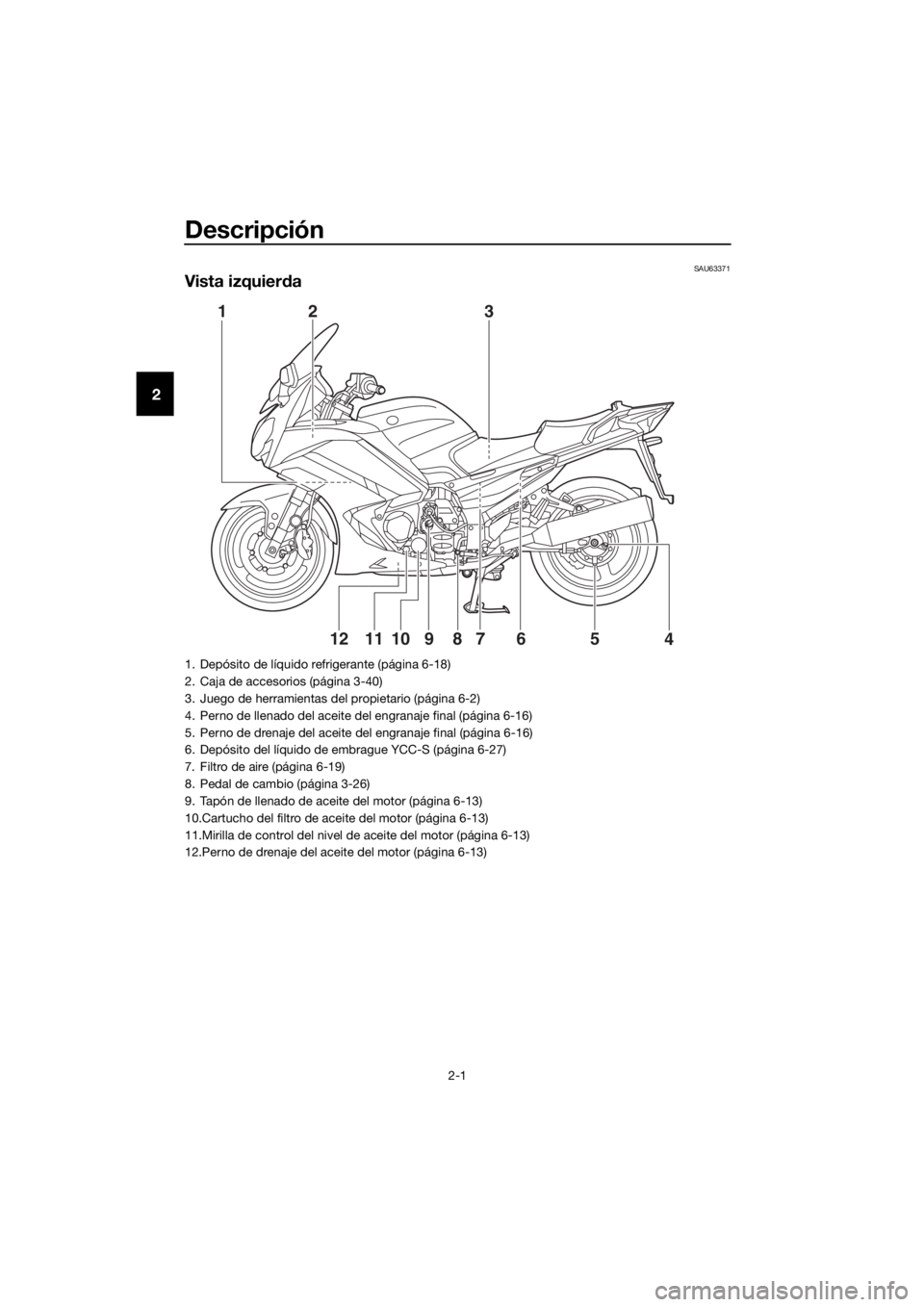

Vista izquierda
1 2
3
4
65
789101112
1. Depósito de líquido refrigerante (página 6-18)
2. Caja de accesorios (página 3-40)
3. Juego de herramientas del propietario (página 6-2)
4. Perno de llenado del aceite del engranaje final (página 6-16)
5. Perno de drenaje del aceite del engranaje final (página 6-16)
6. Depósito del líquido de embrague YCC-S (página 6-27)
7. Filtro de aire (página 6-19)
8. Pedal de cambio (página 3-26)
9. Tapón de llenado de aceite del motor (página 6-13)
10.Cartucho del filtro de aceite del motor (página 6-13)
11.Mirilla de control del nivel de aceite del motor (página 6-13)
12.Perno de drenaje del aceite del motor (página 6-13)
UB95S1S0.book Page 1 Wednesday, July 12, 2017 10:48 AM

Descripción
2-2
2
SAU63391

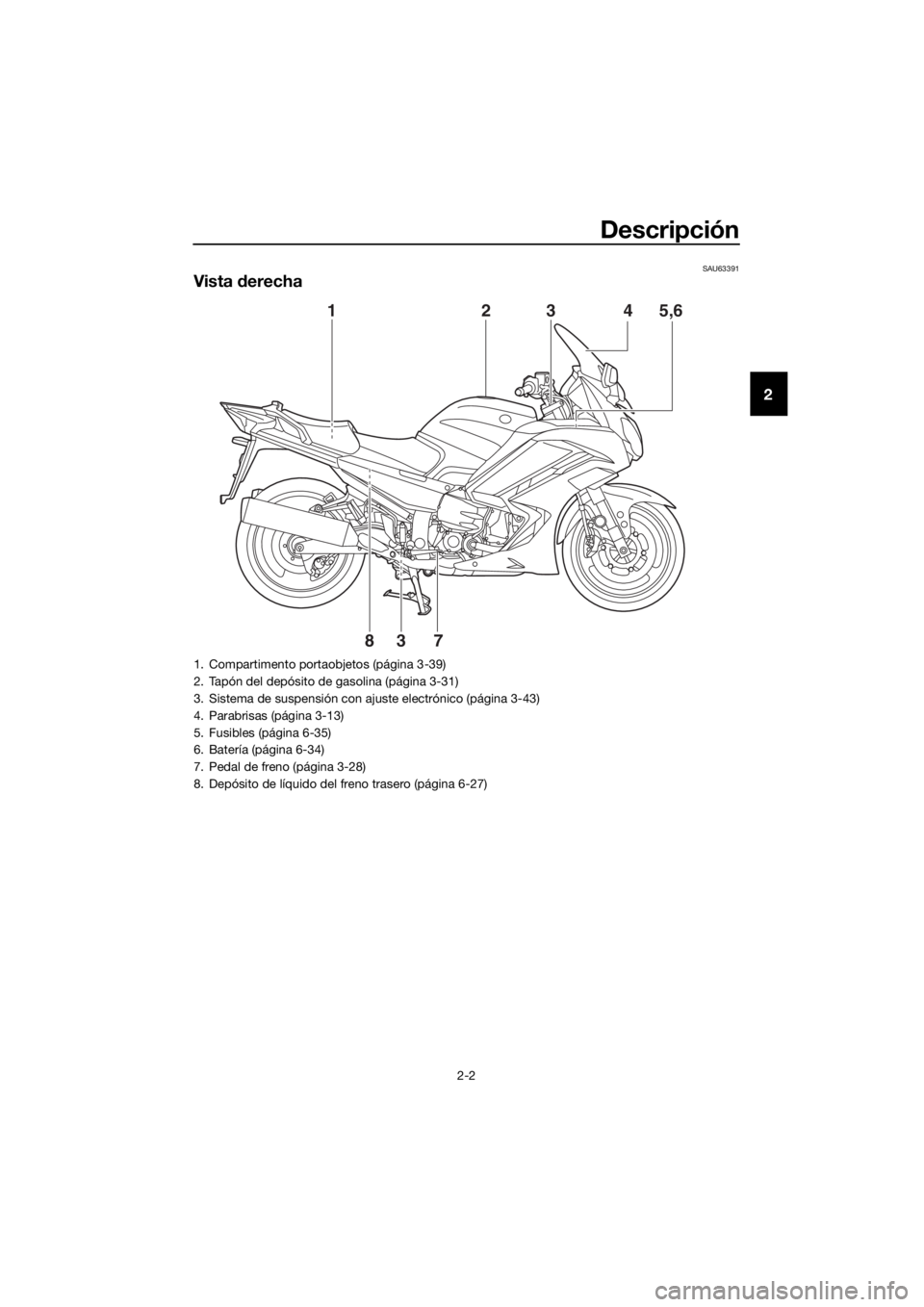

Vista derecha
78 5,6
4
23
1
3
1. Compartimento portaobjetos (página 3-39)
2. Tapón del depósito de gasolina (página 3-31)
3. Sistema de suspensión con ajuste electrónico (página 3-43)
4. Parabrisas (página 3-13)
5. Fusibles (página 6-35)
6. Batería (página 6-34)
7. Pedal de freno (página 3-28)
8. Depósito de líquido del freno trasero (página 6-27)
UB95S1S0.book Page 2 Wednesday, July 12, 2017 10:48 AM

Descripción
2-3
2
SAU63401
Mandos e instrumentos
12 3456 17
8,9
10
9
1. Espejo retrovisor (página 3-43)
2. Interruptores izquierdos del manillar (página 3-24)
3. Indicador multifunción (página 3-11)
4. Interruptor principal/Bloqueo de la dirección (página 3-2)
5. Depósito de líquido del freno delantero (página 6-27)
6. Interruptores derechos del manillar (página 3-24)
7. Maneta de freno (página 3-28)
8. Puño del acelerador (página 6-20)
9. Calentadores de los puños (página 3-13)
10.Mando de ajuste de la luz del faro (página 3-40)
UB95S1S0.book Page 3 Wednesday, July 12, 2017 10:48 AM

Funciones de los instrumentos y man dos
3-1
3
SAU10978
Sistema inmovilizad or
Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
 una llave de registro de nuevo código
(llave roja)
 dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos
 un transpondedor (que está instalado
en la llave de registro de código)
 una unidad inmovilizadora
 una ECU (unidad de control electróni-
co)
 una luz indicadora del sistema inmovi-
lizador (Véase la página 3-6).
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla- ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822
 ¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN CONTACTO CON SU CONCESIO-
NARIO! Si se pier
de la llave de re-
gistro de có digo, es imposible
registrar nuevos có digos en las lla-
ves normales. Po drá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo có digo (es
d ecir, si se hace una nueva llave
normal o si se pier den to das las lla-
ves) se d eberá cambiar to do el sis-
tema inmoviliza dor. Por lo tanto, se
recomien da encareci damente utili-
zar una d e las llaves normales y
guar dar la llave d e registro en un lu-
gar seguro.
 No sumerja ninguna de las llaves en
agua.
 No exponga ninguna de las llaves a
temperaturas excesivamente ele-
va das.
 No sitúe ninguna de las llaves cerca
d e imanes (esto incluye, aunque sin
limitarse a ello, pro ductos tales
como altavoces, etc.).
 No coloque cerca d e ninguna llave
objetos que transmitan señales
eléctricas.
 No coloque objetos pesa dos enci-
ma de las llaves.
 No rectifique ni altere la forma de
las llaves.
 No separe la parte de plástico de
las llaves.
 No c
oloque dos llaves de ningún
sistema inmoviliza dor en un mismo
llavero.
 Mantenga las llaves normales, así
como las llaves de otros sistemas
inmoviliza dores, aleja das de la llave
d e registro d e código de este vehí-
culo.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)
UB95S1S0.book Page 1 Wednesday, July 12, 2017 10:48 AM

Funciones de los instrumentos y man dos
3-2
3
 Mantenga las llaves de otros siste-
mas inmoviliza dores alejad as del
interruptor principal, ya que pue den
crear interferencias de señal.SAU10474
Interruptor principal/Bloqueo de
la dirección
El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
NOTA
Para la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU73011ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y las luces de
posición se encienden, las luces de viraje
se encienden brevemente y se puede
arrancar el motor. La llave no se puede ex-
traer.
NOTA
Los faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a
“OFF”.
P
ON
OFF
LOCK
UB95S1S0.book Page 2 Wednesday, July 12, 2017 10:48 AM

Funciones de los instrumentos y man dos
3-3
3
SAU10662DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pue de per der el con-
trol o sufrir un acci dente.
SAU10696BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.

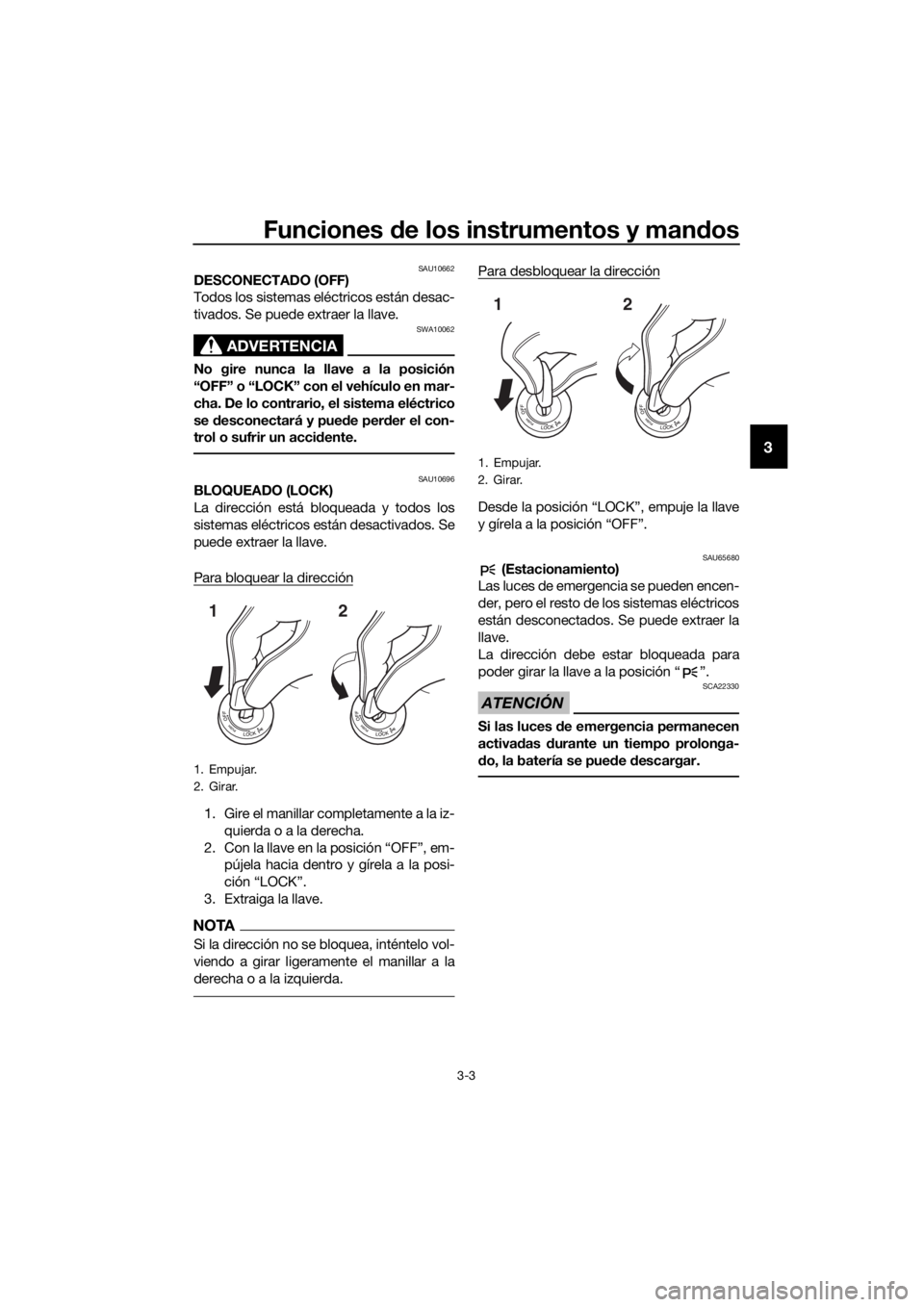

Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.
NOTA
Si la dirección no se bloquea, inténtelo vol-
viendo a girar ligeramente el manillar a la
derecha o a la izquierda.
Para desbloquear la dirección
Desde la posición “LOC K”, empuje la llave
y gírela a la posición “OFF”.
SAU65680 (Estacionamiento)
Las luces de emergencia se pueden encen-
der, pero el resto de los sistemas eléctricos
están desconectados. Se puede extraer la
llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA22330
Si las luces de emergencia permanecen
activa das durante un tiempo prolonga-
d o, la batería se pue de descargar.
1. Empujar.
2. Girar.
12
1. Empujar.
2. Girar.
12
UB95S1S0.book Page 3 Wednesday, July 12, 2017 10:48 AM

Funciones de los instrumentos y man dos
3-4
3
SAU4939D
Luces in dica dores y luces d e avi-
so
SAU11032Luces in dica doras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU11061Luz in dica dora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081Luz in dica dora de la luz d e carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11124Luz de aviso d el nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
NOTA
Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo.
SAU58402Luces in dica doras del sistema regulad or
d e veloci dad “” y “SET”
Estas luces indicadoras se encienden
cuando el sistema regulador de velocidad
está activado. (Véase la página 3-7).
NOTA
Cuando se da el contacto del vehículo, es-
tas luces se encienden durante unos se-
gundos y, a continuación, se apagan. Si las
luces no se encienden, haga revisar el vehí-
culo en un concesionario Yamaha.
1. Luz indicadora del sistema inmovilizador “”
2. Luz indicadora de la función de parada “”
3. Luz de aviso del sistema YCC-S “ ”
4. Luz indicadora de reducción de marcha “”
5. Luz indicadora de intermitencia izquierda “”
6. Luz de aviso de avería del motor “ ”
7. Luz de aviso del nivel de aceite “ ”
8. Luz indicadora de punto muerto “ ”
9. Luz indicadora de la luz de carretera “ ”
10.Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
11.Luz indicadora de intermitencia derecha “”
12.Luz de aviso del sistema de suspensión “”
13.Luz indicadora del sistema de control de tracción “ ”
14.Luces indicadoras del sistema regulador de velocidad “ ” “SET”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12345116107
131214
98
ABS
UB95S1S0.book Page 4 Wednesday, July 12, 2017 10:48 AM

Funciones de los instrumentos y man dos
3-5
3
SAU73171Luz de aviso d e avería del motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida, haga revisar el
vehículo en un concesionario Yamaha.
SAU69891Luz de aviso d el sistema ABS “ ”
Durante el funcionamiento normal, esta luz
de aviso se enciende cuando se gira la llave
a “ON” y se apaga después de circular a
una velocidad de 10 km/h (6 mi/h) o supe-
rior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se gira la llave
a “ON”
 se enciende o parpadea durante la
marcha
 no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-29
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz d e aviso del ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar del
mo do convencional. En cualquiera de
estos casos, o si la luz de aviso no se en- cien
de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.
SAU74082Luz in dica dora del sistema de control d e
tracción “ ”
Esta luz indicadora parpadea cuando se ha
activado el control de tracción.
Si el sistema de control de tracción se des-
activa, esta luz indicadora se enciende.
NOTA
Cuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU55393Luz de aviso d el sistema de suspensión
“”
Esta luz de aviso se enciende cuando se
detecta un problema en el sistema de sus-
pensión con ajuste electrónico.
NOTA
Cuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU55431Luz in dica dora de re ducción de marcha
“”
Esta luz indicadora parpadea cuando la
marcha es demasiado alta para la veloci-
dad del vehículo.
ABS
UB95S1S0.book Page 5 Wednesday, July 12, 2017 10:48 AM

Funciones de los instrumentos y man dos
3-6
3
Para evitar que el embrague YCC-S resulte
dañado, la luz indicadora de reducción de
marcha parpadea cuando es necesario
cambiar a una marcha inferior. En tal caso,
vaya cambiando a marchas inferiores hasta
que la luz indicadora deje de parpadear.
SAU55442Luz de aviso d el sistema YCC-S “ ”
Si esta luz de aviso se enciende durante la
marcha, es posible que el sistema YCC-S
no funcione correctamente. En ese caso:  Es posible que no se pueda cambiar
de marcha.
 El embrague puede quedar acoplado,
por lo que se pueden notar unas sacu-
didas mientras el vehículo se detiene.
Pare el vehículo cuando pueda hacerlo de
forma segura y estacione apartado del trá-
fico. Haga revisar el sistema YCC-S en un
concesionario Yamaha.
NOTA
Para mover el vehículo después de haberlo
parado, si no puede cambiar de marcha
con la maneta ni el pedal de cambio haga
lo siguiente:
Coloque el vehículo en el caballete central
y, mientras hace girar la rueda trasera, em-
puje hacia delante la varilla del pedal de
cambio y el pivote de esta hasta llegar a la
posición de punto muerto.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU55452Luz in dica dora de la función de parad a
“”
Esta luz indicadora se enciende cuando se
activa la función de parada.
Si la función de parada no efectúa el cam-
bio a marchas inferiores, la luz indicadora
parpadea.
Véase en la página 3-25 una explicación de
la función de parada.
SAU73120Luz in dica dora del sistema
inmoviliza dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmovili-
zador está activado. Después de 24 horas,
la luz indicadora deja de parpadear; no
obstante, el sistema inmovilizador sigue
activado.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del
sistema inmovilizador parpadea siguiendo
una pauta), haga revisar el vehículo en un
concesionario Yamaha.
1. Pivote de la varilla del pedal de cambio
2. Varilla del pedal de cambio
1
2
UB95S1S0.book Page 6 Wednesday, July 12, 2017 10:48 AM
