Commandes et instruments
3-37
3
7. Remettre la selle du passager en
place.
N.B.
Avant de démarrer, s’assurer que les selles
sont correctement en place.
FAU73470
Compartiment de rangement
Le compartiment de rangement est situé
sous la selle du passager. (Voir page 3-33.)
ATTENTION
FCA23290
L’IMU est très sensible et ne peut pas
être réparé par l’utilisateur, c’est pour-
quoi nous déconseillons de retirer le ca-
pot de protection, de placer des corps
étrangers à proximité de l’IMU ou de ma-
nipuler l’IMU d irectement.
 Ne pas d éplacer ni remonter l’IMU à
un autre en droit.
 Ne pas soumettre l’IMU à des
chocs violents ou à l’humi dité.
 Ne pas obstruer le trou de reniflar d
d e l’IMU et ne pas le nettoyer à l’air
comprimé.
Avant de ranger des documents ou autres
objets dans le compartiment de range-
ment, il est préférable de les placer dans
une pochette en plastique afin de les proté-
ger contre l’humidité. En lavant le véhicule,
prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.
1. Orifice de la position “L”
1. Compartiment de rangement
2. Capot de protection
3. Mesureur inertiel (IMU - Inertial measure- ment unit)
1
2
23
UB95F2F0.book Page 37 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-38
3
AVERTISSEMENT
FWA10962
 Ne pas dépasser la charge maxi-
male du compartiment de range-
ment, qui est de 3 kg (7 lb).
 Ne pas dépasser la charge maxi-
male du véhicule, qui est de 208 kg
(459 lb).
FAU39482

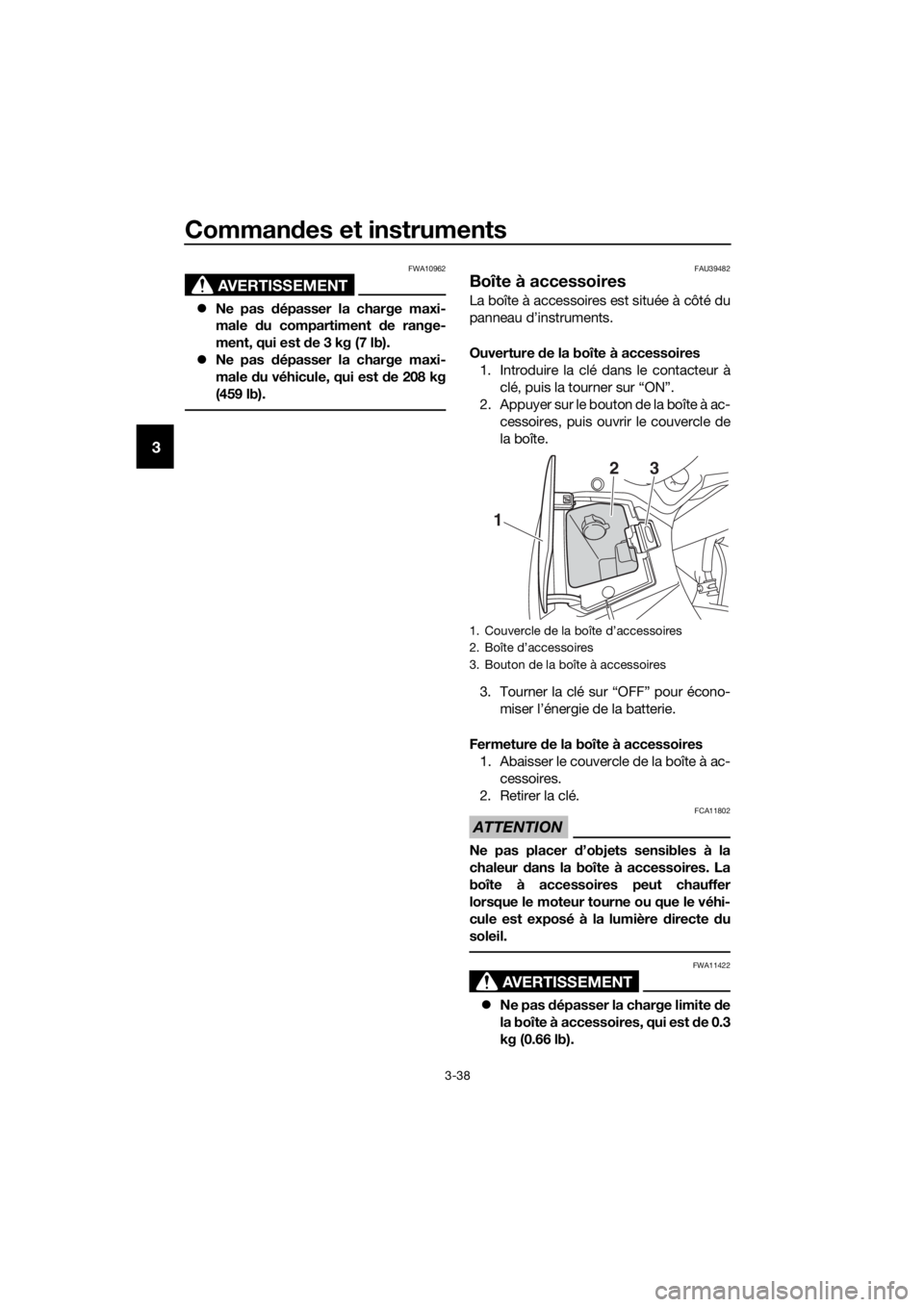

Boîte à accessoires
La boîte à accessoires est située à côté du
panneau d’instruments.
Ouverture de la boîte à accessoires
1. Introduire la clé dans le contacteur à clé, puis la tourner sur “ON”.
2. Appuyer sur le bouton de la boîte à ac-
cessoires, puis ouvrir le couvercle de
la boîte.
3. Tourner la clé sur “OFF” pour écono- miser l’énergie de la batterie.
Fermeture de la boîte à accessoires
1. Abaisser le couvercle de la boîte à ac- cessoires.
2. Retirer la clé.
ATTENTION
FCA11802
Ne pas placer d’objets sensibles à la
chaleur dans la boîte à accessoires. La
boîte à accessoires peut chauffer
lorsque le moteur tourne ou que le véhi-
cule est exposé à la lumière directe du
soleil.
AVERTISSEMENT
FWA11422
 Ne pas dépasser la charge limite d e
la boîte à accessoires, qui est de 0.3
kg (0.66 lb).
1. Couvercle de la boîte d’accessoires
2. Boîte d’accessoires
3. Bouton de la boîte à accessoires
1
23
UB95F2F0.book Page 38 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-39
3
 Ne pas d épasser la charge maxi-
male du véhicule, qui est de 208 kg
(459 lb).FAU39612

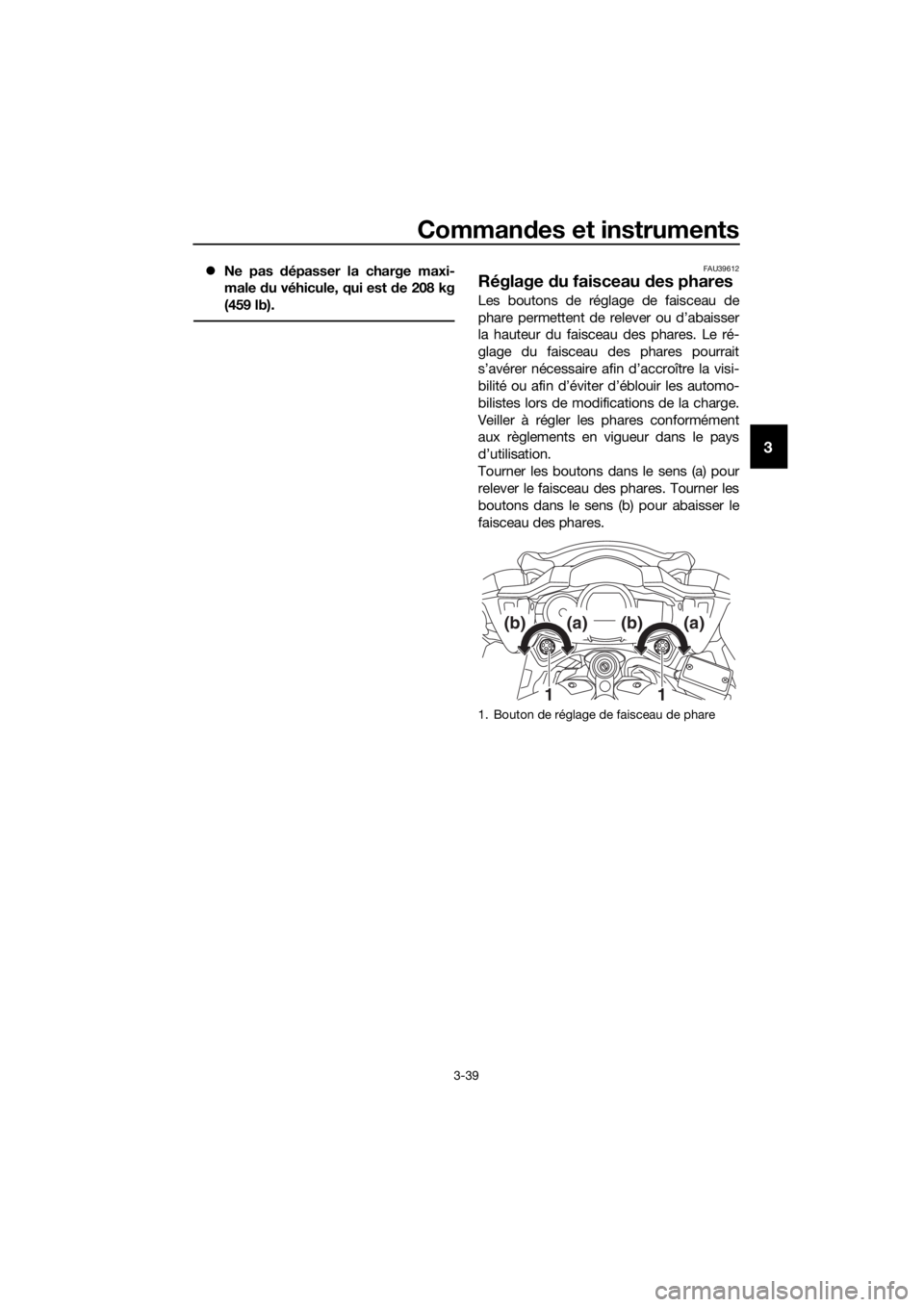

Réglage du faisceau d es phares
Les boutons de réglage de faisceau de
phare permettent de relever ou d’abaisser
la hauteur du faisceau des phares. Le ré-
glage du faisceau des phares pourrait
s’avérer nécessaire afin d’accroître la visi-
bilité ou afin d’éviter d’éblouir les automo-
bilistes lors de modifications de la charge.
Veiller à régler les phares conformément
aux règlements en vigueur dans le pays
d’utilisation.
Tourner les boutons dans le sens (a) pour
relever le faisceau des phares. Tourner les
boutons dans le sens (b) pour abaisser le
faisceau des phares.
1. Bouton de réglage de faisceau de phare
11
(b)(a)(b)(a)
UB95F2F0.book Page 39 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-40
3
FAU39642

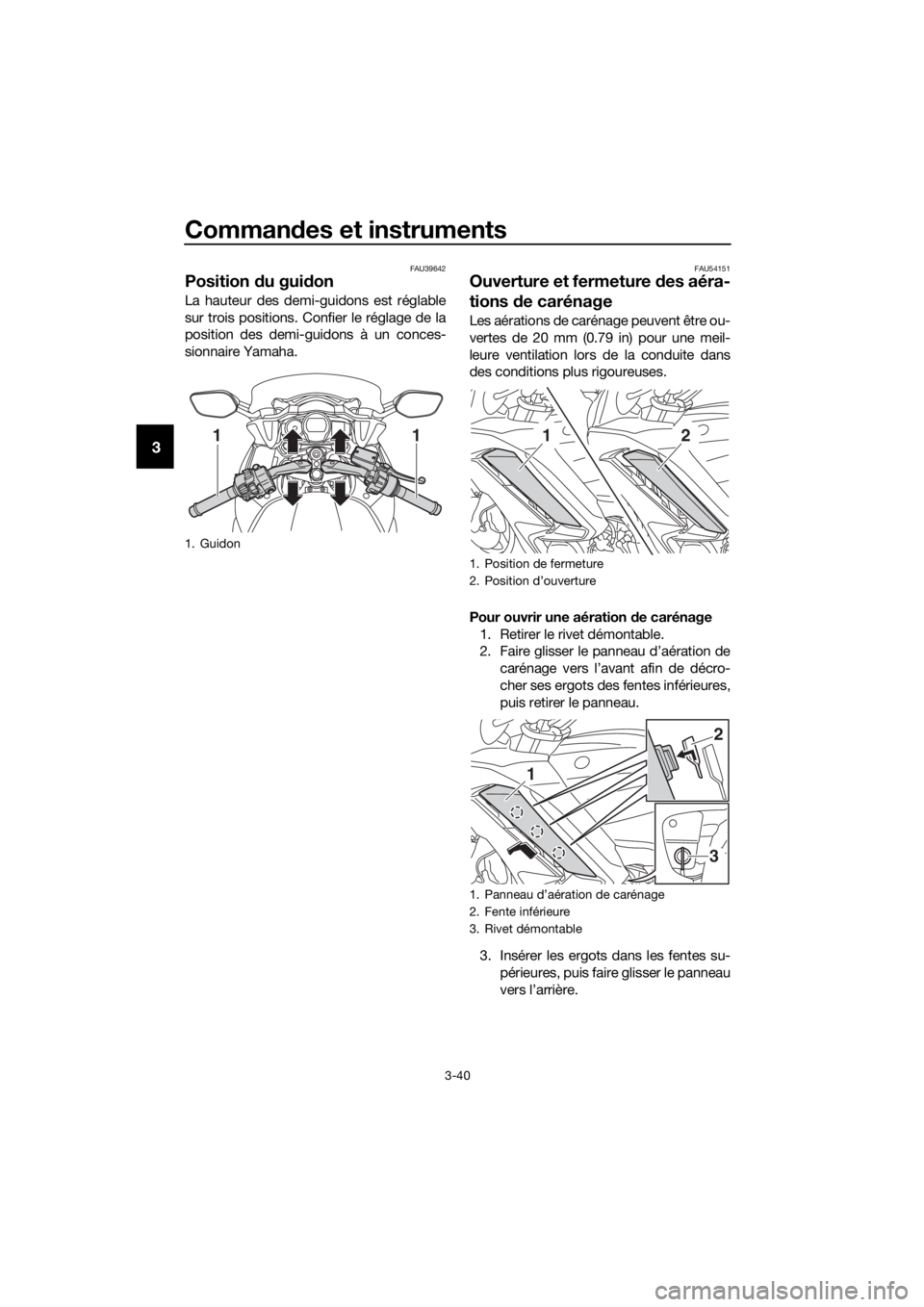

Position du gui don
La hauteur des demi-guidons est réglable
sur trois positions. Confier le réglage de la
position des demi-guidons à un conces-
sionnaire Yamaha.
FAU54151
Ouverture et fermeture des aéra-
tions de carénage
Les aérations de carénage peuvent être ou-
vertes de 20 mm (0.79 in) pour une meil-
leure ventilation lors de la conduite dans
des conditions plus rigoureuses.
Pour ouvrir une aération de carénage
1. Retirer le rivet démontable.
2. Faire glisser le panneau d’aération de carénage vers l’avant afin de décro-
cher ses ergots des fentes inférieures,
puis retirer le panneau.
3. Insérer les ergots dans les fentes su- périeures, puis faire glisser le panneau
vers l’arrière.
1. Guidon
11
1. Position de fermeture
2. Position d’ouverture
1. Panneau d’aération de carénage
2. Fente inférieure
3. Rivet démontable
12
3
1
2
UB95F2F0.book Page 40 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-41
3

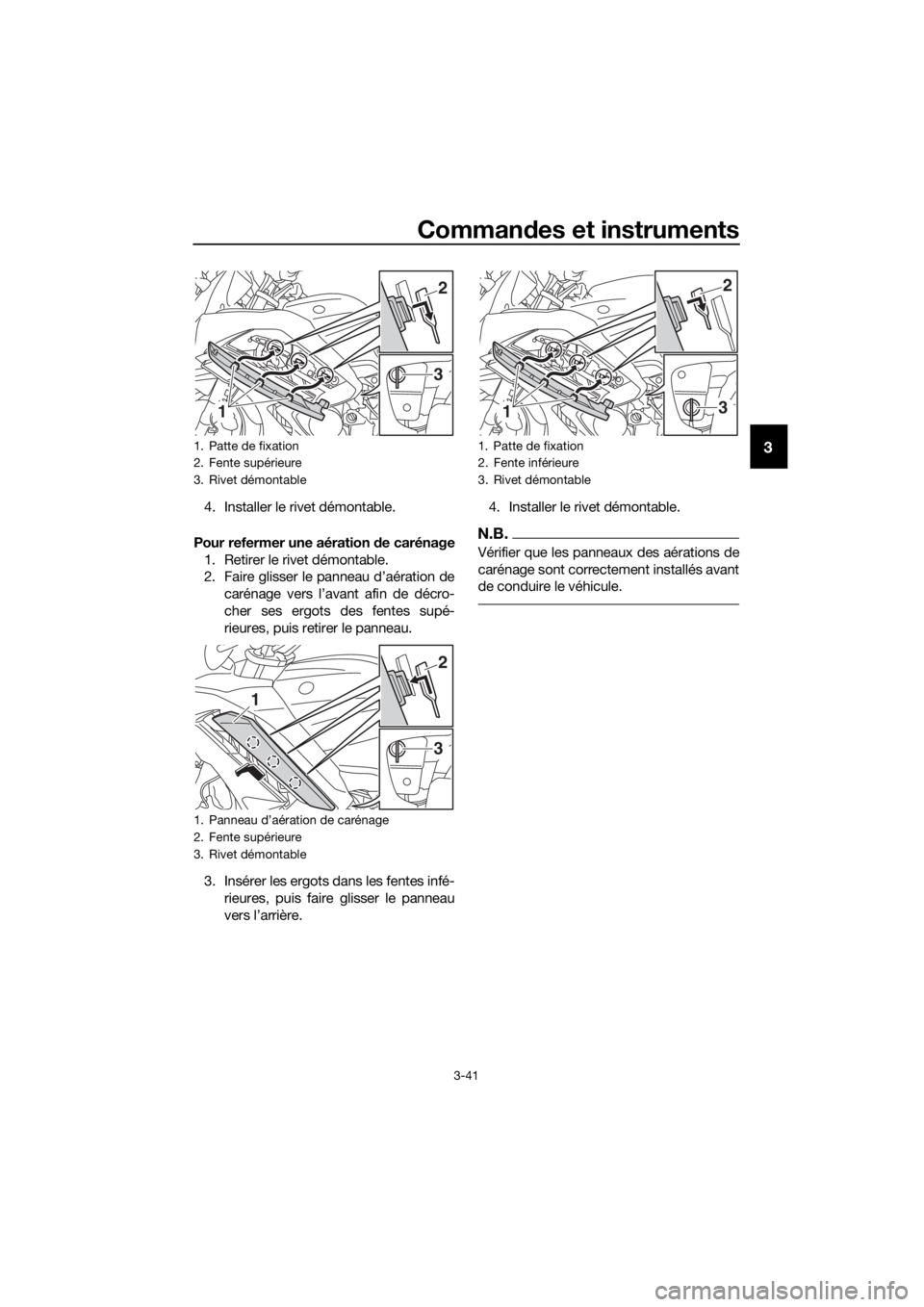

4. Installer le rivet démontable.
Pour refermer une aération de carénage
1. Retirer le rivet démontable.
2. Faire glisser le panneau d’aération de carénage vers l’avant afin de décro-
cher ses ergots des fentes supé-
rieures, puis re tirer le panneau.
3. Insérer les ergots dans les fentes infé- rieures, puis faire glisser le panneau
vers l’arrière. 4. Installer le rivet démontable.
N.B.
Vérifier que les panneaux des aérations de
carénage sont correctement installés avant
de conduire le véhicule.
1. Patte de fixation
2. Fente supérieure
3. Rivet démontable
1. Panneau d’aération de carénage
2. Fente supérieure
3. Rivet démontable
1
3
2
3
1
2
1. Patte de fixation
2. Fente inférieure
3. Rivet démontable
13
2
UB95F2F0.book Page 41 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-42
3
FAU39672
Rétroviseurs
Les rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits. Veil-
ler à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14372
Ne pas oublier de remettre les rétrovi-
seurs en place avant de pren dre la route.
FAU55425
Réglage de la suspension avant
et arrière
Ce modèle est équipé d’un système de
suspension réglable électroniquement. Il
est possible de régler la précontrainte de
l’amortisseur arrière et les forces d’amortis-
sement de la fourche et de l’amortisseur ar-
rière.
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le con ducteur et augmente
ainsi les risques d ’accident.
Précontrainte
Lorsque vous transportez des bagages ou
un passager, utilisez la fonction de réglage
de la précontrainte pour régler le système
de suspension en fonction de la charge. Il y
a 4 réglages de la précontrainte.
N.B.
 La fonction de réglage de la précon-
trainte ne s’affiche que lorsque le mo-
teur tourne.
 Le changement du réglage de la pré-
contrainte modifie également les
forces d’amortissement des suspen-
sions avant et arrière en consé-
quence. (Voir page 3-44.)
 À propos du fonctionnement à froid :
• En cas d’utilisation de la fonction de
réglage de la précontrainte, rien ne
doit peser sur le véhicule.
• En cas d’utilisation de la fonction de
réglage de la précontrainte à des
températures ambiantes proches
ou inférieures à 0 °C (32 °F), le té-
moin d’alerte du système de sus-
pension peut s’allumer.
1. Position de conduite
2. Position de stationnement
2
2
1
2 2
1
UB95F2F0.book Page 42 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-43
3
• La suspension continuera à fonc-
tionner normalement. Seule la fonc-
tion de réglage de la précontrainte
est indisponible.
• Pour réinitialiser le témoin d’alerte
du système de suspension, at-
tendre environ 6 minutes puis dé-
sactiver le contacteur à clé ou dé-
sactiver immédiatement le
contacteur à clé puis attendre 6 mi-
nutes.
• Si le témoin d’alerte du système de suspension reste allumé, faire
contrôler le véhicule par un conces-
sionnaire Yamaha.

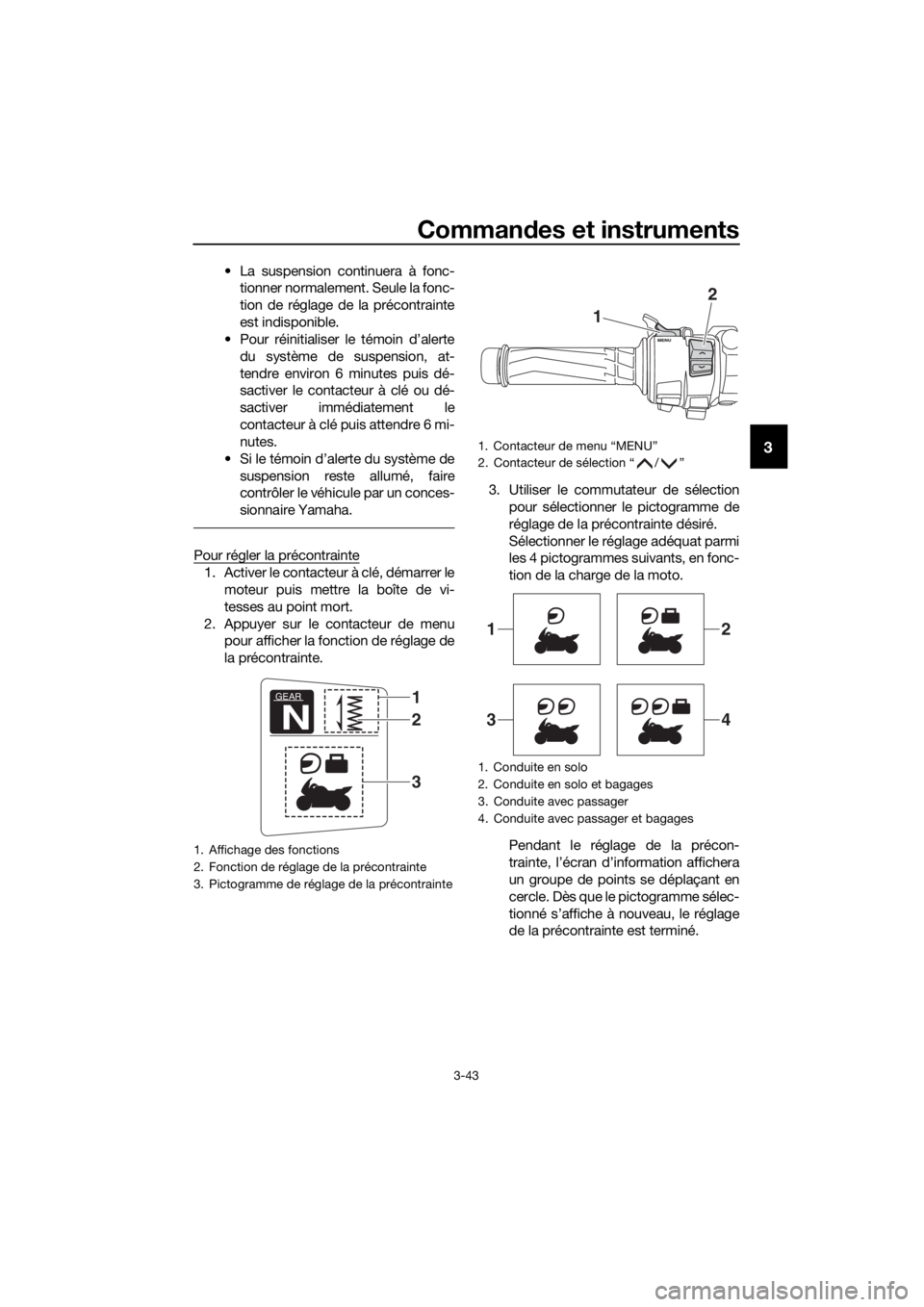

Pour régler la précontrainte
1. Activer le contacteur à clé, démarrer le moteur puis mettre la boîte de vi-
tesses au point mort.
2. Appuyer sur le contacteur de menu pour afficher la fonction de réglage de
la précontrainte. 3. Utiliser le commutateur de sélection
pour sélectionner le pictogramme de
réglage de la précontrainte désiré.
Sélectionner le réglage adéquat parmi
les 4 pictogrammes suivants, en fonc-
tion de la charge de la moto.
Pendant le réglage de la précon-
trainte, l’écran d’information affichera
un groupe de points se déplaçant en
cercle. Dès que le pictogramme sélec-
tionné s’affiche à nouveau, le réglage
de la précontrainte est terminé.
1. Affichage des fonctions
2. Fonction de réglage de la précontrainte
3. Pictogramme de réglage de la précontrainte
GEAR
N
1
3
2
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1. Conduite en solo
2. Conduite en solo et bagages
3. Conduite avec passager
4. Conduite avec passager et bagages
1
2
12
34
UB95F2F0.book Page 43 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-44

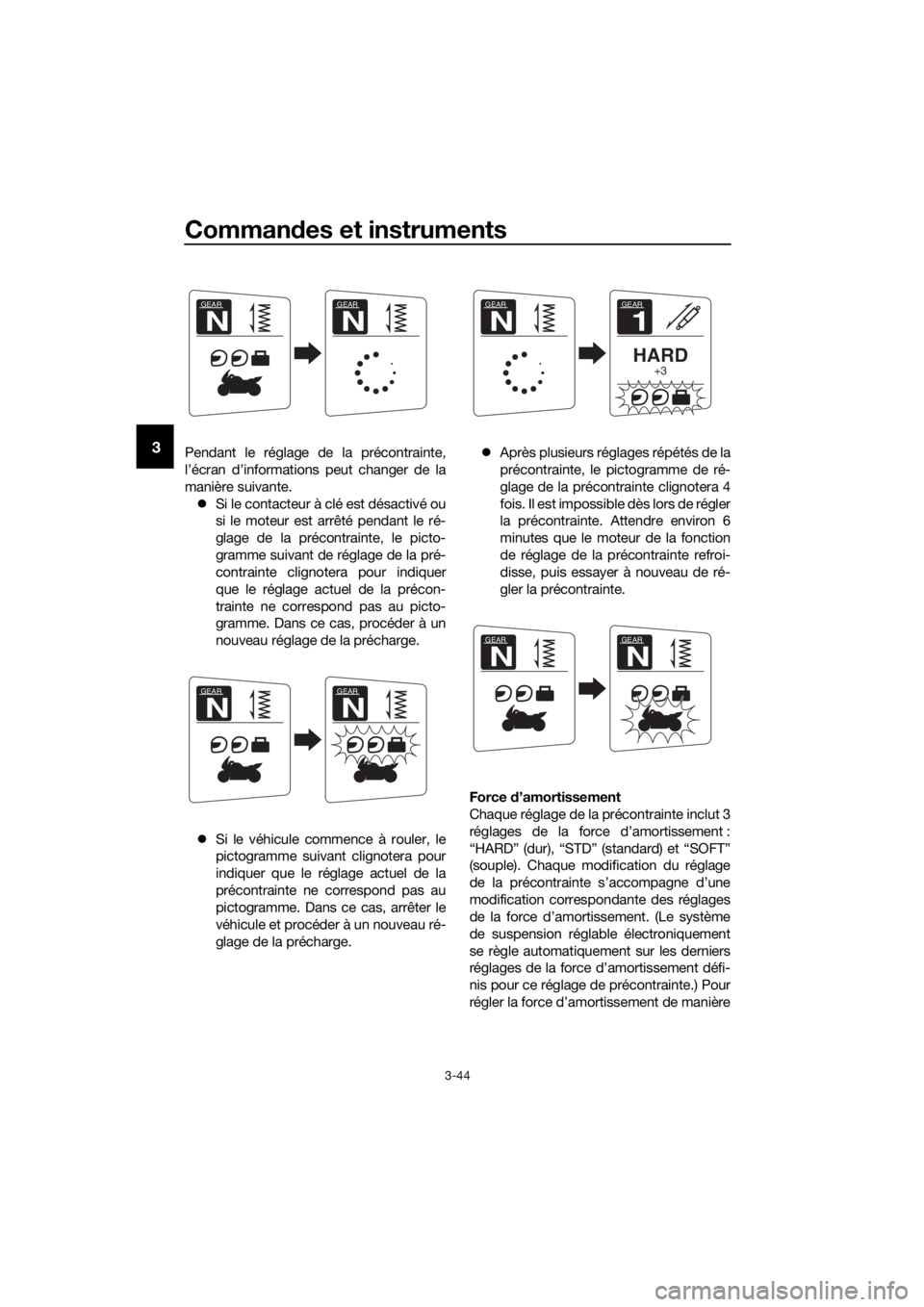

3Pendant le réglage de la précontrainte,
l’écran d’informations peut changer de la
manière suivante.
 Si le contacteur à clé est désactivé ou
si le moteur est arrêté pendant le ré-
glage de la précontrainte, le picto-
gramme suivant de réglage de la pré-
contrainte clignotera pour indiquer
que le réglage actuel de la précon-
trainte ne correspond pas au picto-
gramme. Dans ce cas, procéder à un
nouveau réglage de la précharge.
 Si le véhicule commence à rouler, le
pictogramme suivant clignotera pour
indiquer que le réglage actuel de la
précontrainte ne correspond pas au
pictogramme. Dans ce cas, arrêter le
véhicule et procéder à un nouveau ré-
glage de la précharge. 
Après plusieurs réglages répétés de la
précontrainte, le pictogramme de ré-
glage de la précontrainte clignotera 4
fois. Il est impossible dès lors de régler
la précontrainte. Attendre environ 6
minutes que le moteur de la fonction
de réglage de la précontrainte refroi-
disse, puis essayer à nouveau de ré-
gler la précontrainte.
Force d’amortissement
Chaque réglage de la précontrainte inclut 3
réglages de la force d’amortissement :
“HARD” (dur), “STD” (standard) et “SOFT”
(souple). Chaque modification du réglage
de la précontrainte s’accompagne d’une
modification correspondante des réglages
de la force d’amortissement. (Le système
de suspension réglable électroniquement
se règle automatiquement sur les derniers
réglages de la force d’amortissement défi-
nis pour ce réglage de précontrainte.) Pour
régler la force d’amortissement de manière
GEAR
N
GEAR
N
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
UB95F2F0.book Page 44 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-45
3

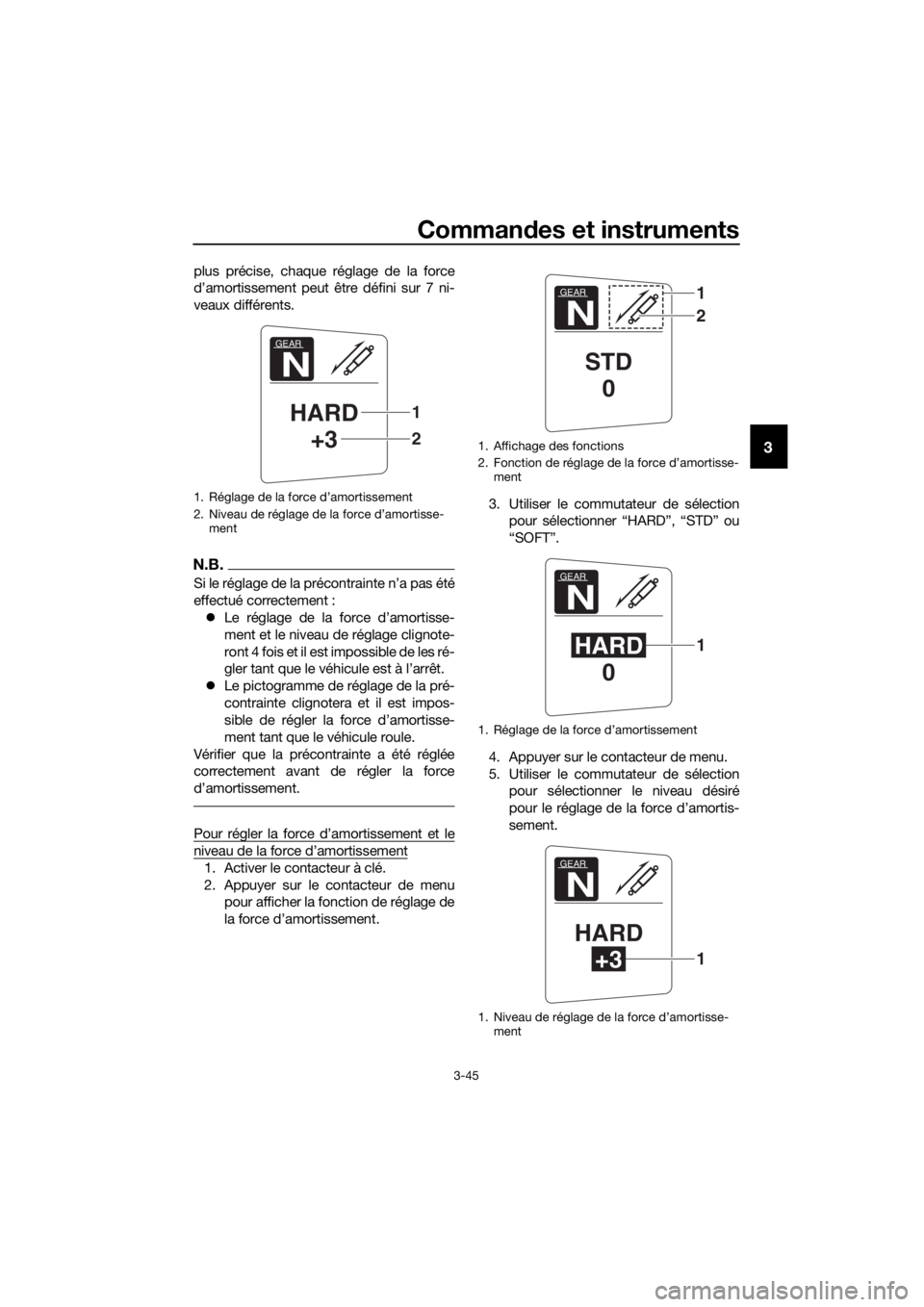

plus précise, chaque réglage de la force
d’amortissement peut être défini sur 7 ni-
veaux différents.
N.B.
Si le réglage de la précontrainte n’a pas été
effectué correctement :
 Le réglage de la force d’amortisse-
ment et le niveau de réglage clignote-
ront 4 fois et il est impossible de les ré-
gler tant que le véhicule est à l’arrêt.
 Le pictogramme de réglage de la pré-
contrainte clignotera et il est impos-
sible de régler la force d’amortisse-
ment tant que le véhicule roule.
Vérifier que la précontrainte a été réglée
correctement avant de régler la force
d’amortissement.
Pour régler la force d’amortissement et le
niveau de la force d’amortissement
1. Activer le contacteur à clé.
2. Appuyer sur le contacteur de menu pour afficher la fonction de réglage de
la force d’amortissement. 3. Utiliser le commutateur de sélection
pour sélectionner “HARD”, “STD” ou
“SOFT”.
4. Appuyer sur le contacteur de menu.
5. Utiliser le commutateur de sélection pour sélectionner le niveau désiré
pour le réglage de la force d’amortis-
sement.
1. Réglage de la force d’amortissement
2. Niveau de réglage de la force d’amortisse-ment
GEAR
N
HARD+3
2
1
1. Affichage des fonctions
2. Fonction de réglage de la force d’amortisse-
ment
1. Réglage de la force d’amortissement
1. Niveau de réglage de la force d’amortisse- ment
GEAR
N
STD0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
UB95F2F0.book Page 45 Wednesday, September 11, 2019 3:01 PM

Commandes et instruments
3-46
3
N.B.
Le réglage de la force d’amortissement
peut se faire sur 7 niveaux (+3, +2, +1, 0,
–1, –2 et –3). “+3” est le niveau le plus dur,
“–3” le niveau le plus souple.
6. Appuyer sur le contacteur de menu.
Si le véhicule se déplace pendant que vous
réglez la force d’amortissement, l’affichage
d’information passe en mode d’affichage.
AVERTISSEMENT
FWA16421
Le combiné ressort-amortisseur arrière
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer d e bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.
 Ne pas mo difier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser. 
Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement d’une
bonbonne risque d e réduire les per-
formances d’amortissement.
 Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
1. Fonction de réglage de la force d’amortisse- ment
2. Réglage de la force d’amortissement
3. Pictogramme de réglage de la précontrainte
GEAR
N
HARD +3
GEAR
1
HARD+3
1
2
3
UB95F2F0.book Page 46 Wednesday, September 11, 2019 3:01 PM
