YAMAHA FX 2003 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2003, Model line: FX, Model: YAMAHA FX 2003Pages: 268, PDF Size: 16.32 MB

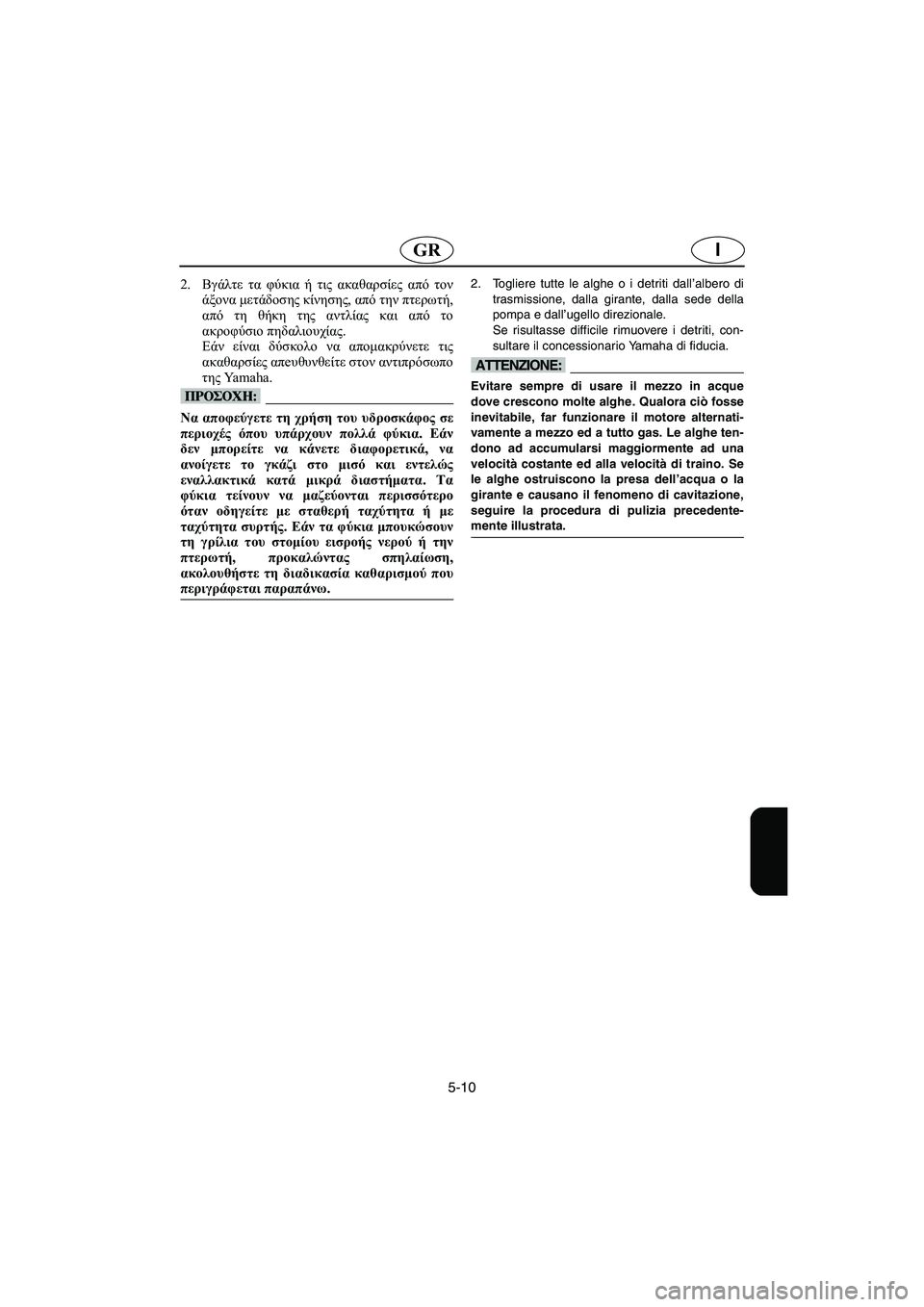

Page 251 of 268
5-10
IGR
2.Βγάλτε τα φύκια ή τις ακαθαρσίες από τον
άξονα μετάδοσης κίνησης, από την πτερωτή,
από τη θήκη της αντλίας και από το
ακροφύσιο πηδαλιουχίας.
Εάν είναι δύσκολο να απομακρύνετε τις
ακαθαρσίες απeυθυνθείτε στον αντιπρόσωπο
της Ya m a h a .
@ Να αποφεύγετε τη χρήση του υδροσκάφος σε
περιοχές όπου υπάρχουν πολλά φύκια. Εάν
δεν μπορείτε να κάνετε διαφορετικά, να
ανοίγετε το γκάζι στο μισό και εντελώς
εναλλακτικά κατά μικρά διαστήματα. Τα
φύκια τείνουν να μαζεύονται περισσότερο
όταν οδηγείτε με σταθερή ταχύτητα ή με
ταχύτητα συρτής. Εάν τα φύκια μπουκώσουν
τη γρίλια του στομίου εισροής νερού ή την
πτερωτή, προκαλώντας σπηλαίωση,
ακολουθήστε τη διαδικασία καθαρισμού που
περιγράφεται παραπάνω.
@
2. Togliere tutte le alghe o i detriti dall’albero di
trasmissione, dalla girante, dalla sede della
pompa e dall’ugello direzionale.
Se risultasse difficile rimuovere i detriti, con-
sultare il concessionario Yamaha di fiducia.
@ Evitare sempre di usare il mezzo in acque
dove crescono molte alghe. Qualora ciò fosse
inevitabile, far funzionare il motore alternati-
vamente a mezzo ed a tutto gas. Le alghe ten-
dono ad accumularsi maggiormente ad una
velocità costante ed alla velocità di traino. Se
le alghe ostruiscono la presa dell’acqua o la
girante e causano il fenomeno di cavitazione,
seguire la procedura di pulizia precedente-
mente illustrata.
@
UF1B81B0.book Page 10 Tuesday, November 19, 2002 5:25 PM
Page 252 of 268
5-11
P
PJU01844
Arranque com bateria auxiliar
Em caso de falta de corrente na bateria do veí-
culo, o motor pode ser colocado em funciona-
mento através de uma bateria auxiliar (externa)
de 12 V e cabos de arranque.
@ O electrólito da bateria é venenoso e peri-
goso, podendo provocar queimaduras graves,
etc. O electrólito contém ácido sulfúrico. Evi-
tar o contacto do electrólito com a pele, os
olhos ou o vestuário.
Antídotos
Contacto externo: lavar a área afectada com
água abundante.
Ingestão: beber grandes quantidades de água
ou leite. Logo a seguir, tomar gel anti-ácido,
ovo batido ou óleo vegetal. Contactar imedia-
tamente um médico.
Contacto com os olhos: lavar com água cor-
rente durante 15 minutos e consultar imedia-
tamente um médico.
As baterias libertam gases explosivos. Não
aproximar faíscas, chamas nuas, cigarros, etc.
das baterias. Se as baterias forem utilizadas
ou carregadas em espaços fechados, estes
devem ser bem ventilados. Utilizar sempre
óculos de protecção durante os trabalhos
com baterias.
MANTER AS BATERIAS FORA DO ALCANCE
DAS C RIANÇAS.
@
UF1B81B0.book Page 11 Tuesday, November 19, 2002 5:25 PM

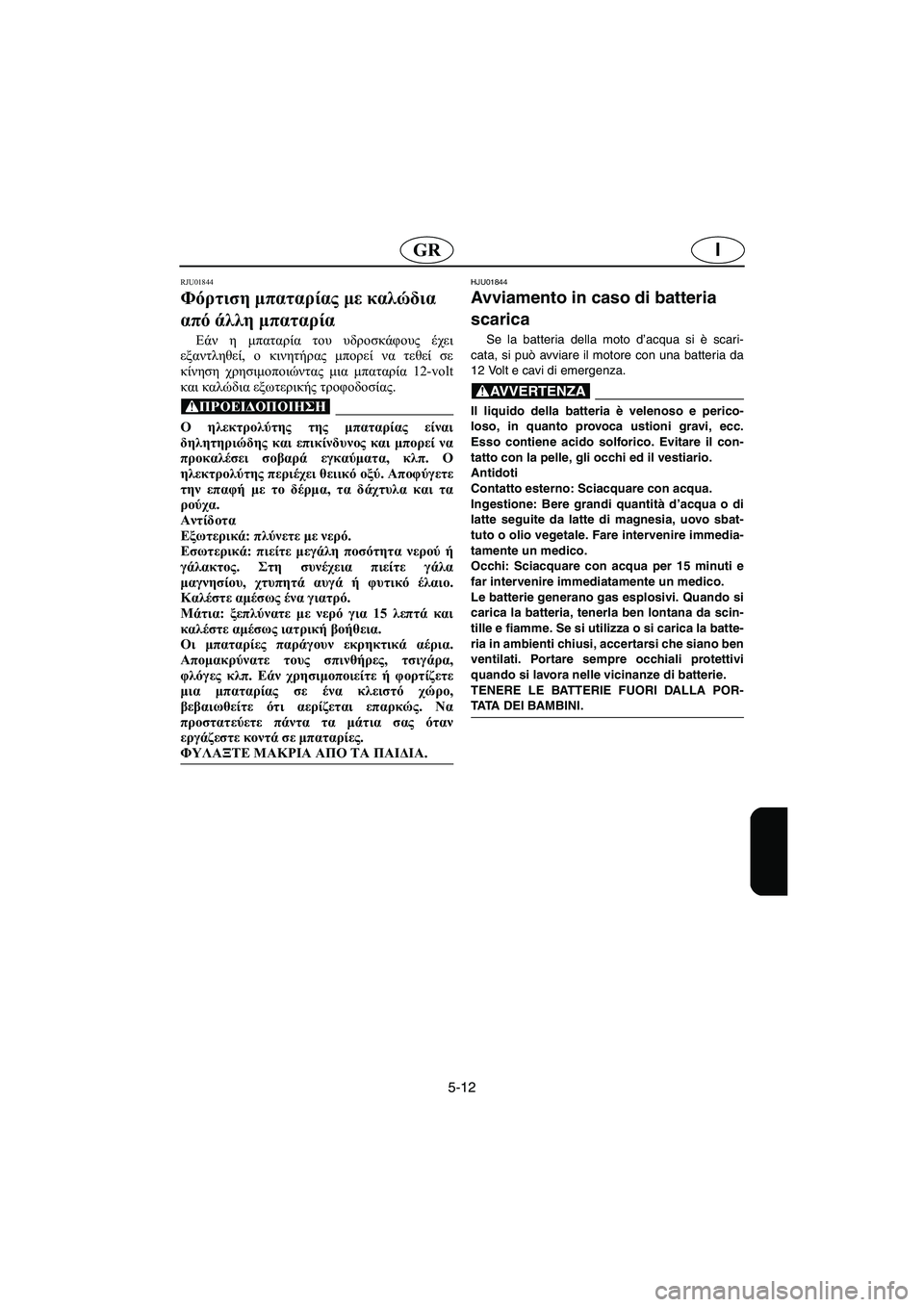

Page 253 of 268
5-12
IGR
RJU01844
Φόρτιση μπαταρίας με καλώδια
από άλλη μπαταρία
Εάν η μπαταρία του υδροσκάφους έχει
εξαντληθεί, ο κινητήρας μπορεί να τεθεί σε
κίνηση χρησιμοποιώντας μια μπαταρία 12-volt
και καλώδια εξωτερικής τροφοδοσίας.
@ Ο ηλεκτρολύτης της μπαταρίας είναι
δηλητηριώδης και επικίνδυνος και μπορεί να
προκαλέσει σοβαρά εγκαύματα, κλπ. Ο
ηλεκτρολύτης περιέχει θειικό οξύ. Αποφύγετε
την επαφή με το δέρμα, τα δάχτυλα και τα
ρούχα.
Αντίδοτα
Εξωτερικά: πλύνετε με νερό.
Εσωτερικά: πιείτε μεγάλη ποσότητα νερού ή
γάλακτος. Στη συνέχεια πιείτε γάλα
μαγνησίου, χτυπητά αυγά ή φυτικό έλαιο.
Καλέστε αμέσως ένα γιατρό.
Μάτια: ξεπλύνατε με νερό για 15 λεπτά και
καλέστε αμέσως ιατρική βοήθεια.
Οι μπαταρίες παράγουν εκρηκτικά αέρια.
Απομακρύνατε τους σπινθήρες, τσιγάρα,
φλόγες κλπ. Εάν χρησιμοποιείτε ή φορτίζετε
μια μπαταρίας σε ένα κλειστό χώρο,
βεβαιωθείτε ότι αερίζεται επαρκώς. Να
προστατεύετε πάντα τα μάτια σας όταν
εργάζεστε κοντά σε μπαταρίες.
ΦΥΛΑΞΤΕ ΜΑΚΡΙΑ ΑΠΟ ΤΑ ΠΑΙΔΙΑ.
@
HJU01844
Avviamento in caso di batteria
scarica
Se la batteria della moto d’acqua si è scari-
cata, si può avviare il motore con una batteria da
12 Volt e cavi di emergenza.
@ Il liquido della batteria è velenoso e perico-
loso, in quanto provoca ustioni gravi, ecc.
Esso contiene acido solforico. Evitare il con-
tatto con la pelle, gli occhi ed il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o di
latte seguite da latte di magnesia, uovo sbat-
tuto o olio vegetale. Fare intervenire immedia-
tamente un medico.
Occhi: Sciacquare con acqua per 15 minuti e
far intervenire immediatamente un medico.
Le batterie generano gas esplosivi. Quando si
carica la batteria, tenerla ben lontana da scin-
tille e fiamme. Se si utilizza o si carica la batte-
ria in ambienti chiusi, accertarsi che siano ben
ventilati. Portare sempre occhiali protettivi
quando si lavora nelle vicinanze di batterie.
TENERE LE BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
@
UF1B81B0.book Page 12 Tuesday, November 19, 2002 5:25 PM
Page 254 of 268
5-13
P
PJU01845
Ligação dos cabos auxiliares
1. Ligar o cabo positivo (+) 1
aos terminais
positivos (+) em ambas as baterias.
2. Ligar uma das extremidades do cabo auxiliar
(–) negativo 2
ao terminal (–) negativo da
bateria auxiliar 3
.
3. Ligar a outra extremidade do cabo auxiliar (–)
negativo ao apoio do motor 4
.
@ Não ligar o cabo auxiliar ao terminal (–) nega-
tivo da bateria do veículo! Verificar se todas
as ligações se encontram bem fixadas e cor-
rectas, antes de colocar o motor em funciona-
mento. As ligações incorrectas dos cabos
pode danificar o sistema eléctrico do veículo.
@
4. Colocar o motor em funcionamento e desligar
os cabos pela ordem inversa da instalação.
@ Não accionar o interruptor de arranque com
o motor em funcionamento.
Não accionar o interruptor de arranque
durante mais de 5 segundos, de modo a
impedir a descarga da bateria e o arranque
subsequente do motor. O motor de arran-
que pode também ser danificado. Se o
motor não arrancar num espaço de 5
segundos, libertar o interruptor de arran-
que e tentar novamente o arranque do
motor após 15 segundos.
@
UF1B81B0.book Page 13 Tuesday, November 19, 2002 5:25 PM

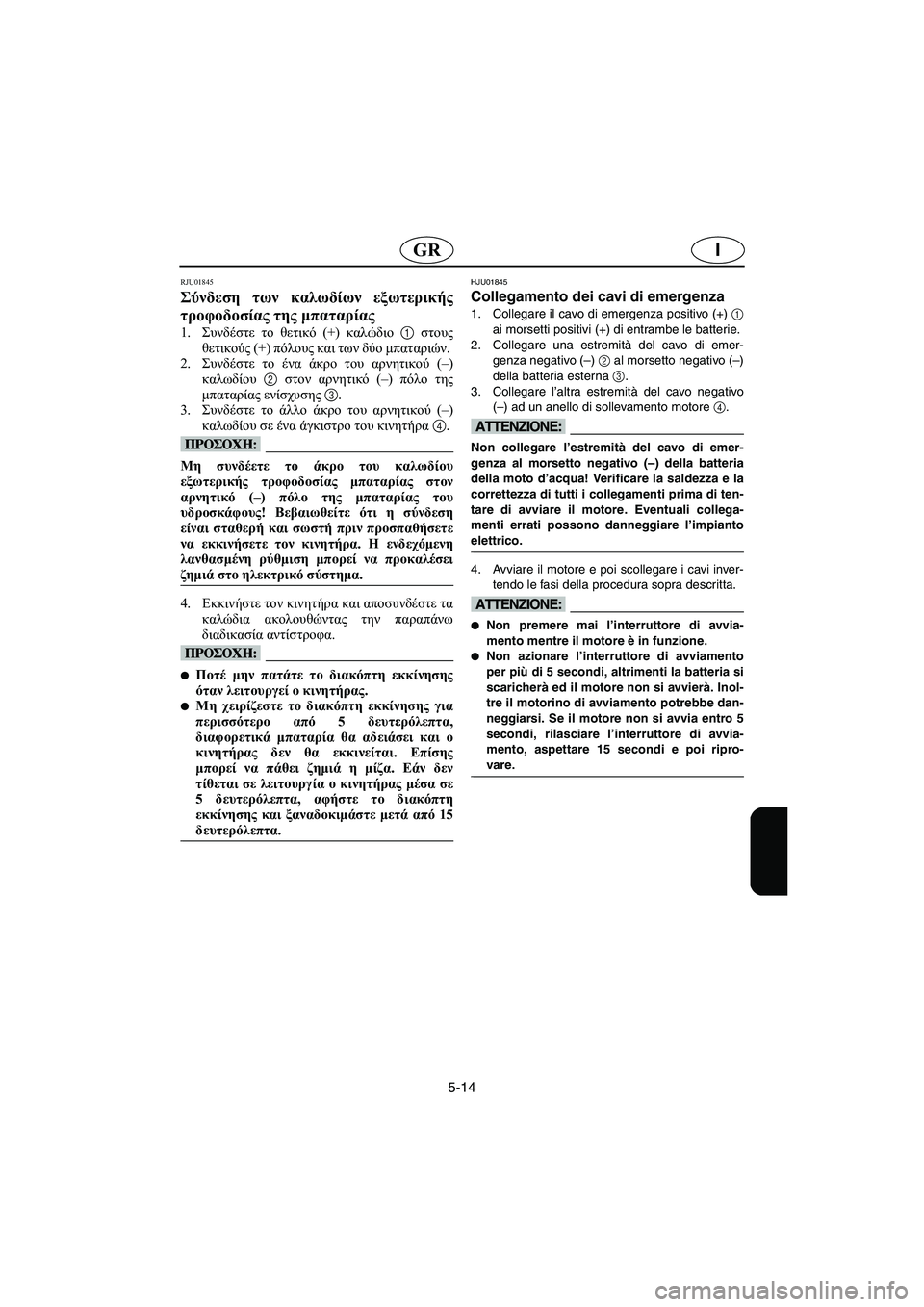

Page 255 of 268
5-14
IGR
RJU01845
Σύνδεση των καλωδίων εξωτερικής
τροφοδοσίας της μπαταρίας
1.Συνδέστε το θετικό (+) καλώδιο 1 στους
θετικούς (+) πόλους και των δύο μπαταριών.
2.Συνδέστε το ένα άκρο του αρνητικού (–)
καλωδίου 2 στον αρνητικό (–) πόλο της
μπαταρίας ενίσχυσης 3.
3.Συνδέστε το άλλο άκρο του αρνητικού (–)
καλωδίου σε ένα άγκιστρο του κινητήρα 4.
@ Μη συνδέετε το άκρο του καλωδίου
εξωτερικής τροφοδοσίας μπαταρίας στον
αρνητικό (–) πόλο της μπαταρίας του
υδροσκάφους! Βεβαιωθείτε ότι η σύνδεση
είναι σταθερή και σωστή πριν προσπαθήσετε
να εκκινήσετε τον κινητήρα. Η ενδεχόμενη
λανθασμένη ρύθμιση μπορεί να προκαλέσει
ζημιά στο ηλεκτρικό σύστημα.
@
4.Εκκινήστε τον κινητήρα και αποσυνδέστε τα
καλώδια ακολουθώντας την παραπάνω
διαδικασία αντίστροφα.
@ Ποτέ μην πατάτε το διακόπτη εκκίνησης
όταν λειτουργεί ο κινητήρας.
Μη χειρίζεστε το διακόπτη εκκίνησης για
περισσότερο από 5 δευτερόλεπτα,
διαφορετικά μπαταρία θα αδειάσει και ο
κινητήρας δεν θα εκκινείται. Επίσης
μπορεί να πάθει ζημιά η μίζα. Εάν δεν
τίθεται σε λειτουργία ο κινητήρας μέσα σε
5 δευτερόλεπτα, αφήστε το διακόπτη
εκκίνησης και ξαναδοκιμάστε μετά από 15
δευτερόλεπτα.
@
HJU01845
Collegamento dei cavi di emergenza
1. Collegare il cavo di emergenza positivo (+)
1
ai morsetti positivi (+) di entrambe le batterie.
2. Collegare una estremità del cavo di emer-
genza negativo (–) 2 al morsetto negativo (–)
della batteria esterna 3.
3. Collegare l’altra estremità del cavo negativo
(–) ad un anello di sollevamento motore 4.
@ Non collegare l’estremità del cavo di emer-
genza al morsetto negativo (–) della batteria
della moto d’acqua! Verificare la saldezza e la
correttezza di tutti i collegamenti prima di ten-
tare di avviare il motore. Eventuali collega-
menti errati possono danneggiare l’impianto
elettrico.
@
4. Avviare il motore e poi scollegare i cavi inver-
tendo le fasi della procedura sopra descritta.
@ Non premere mai l’interruttore di avvia-
mento mentre il motore è in funzione.
Non azionare l’interruttore di avviamento
per più di 5 secondi, altrimenti la batteria si
scaricherà ed il motore non si avvierà. Inol-
tre il motorino di avviamento potrebbe dan-
neggiarsi. Se il motore non si avvia entro 5
secondi, rilasciare l’interruttore di avvia-
mento, aspettare 15 secondi e poi ripro-
vare.
@
UF1B81B0.book Page 14 Tuesday, November 19, 2002 5:25 PM

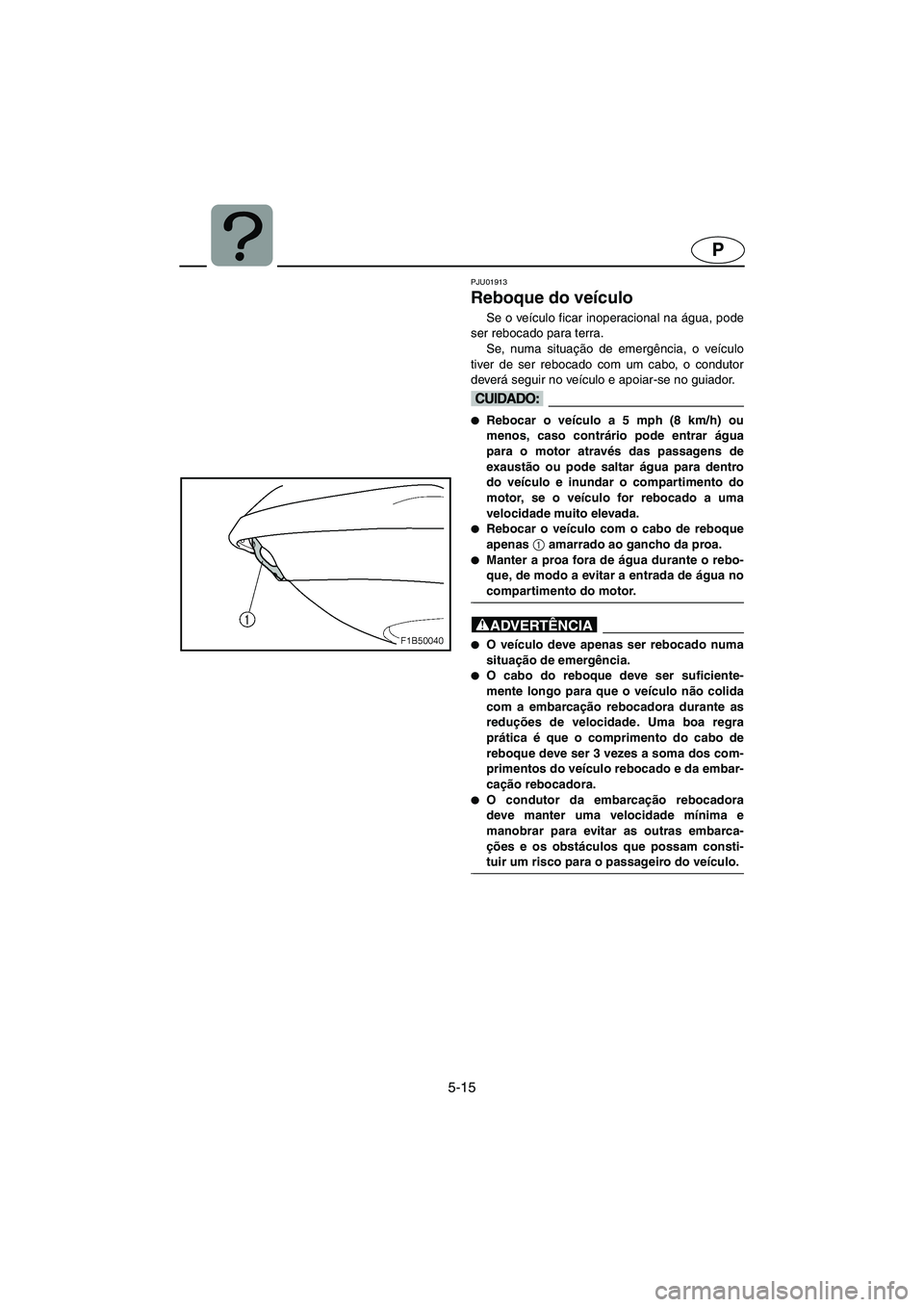

Page 256 of 268
5-15
P
PJU01913
Reboque do veículo
Se o veículo ficar inoperacional na água, pode
ser rebocado para terra.
Se, numa situação de emergência, o veículo
tiver de ser rebocado com um cabo, o condutor
deverá seguir no veículo e apoiar-se no guiador.
@ Rebocar o veículo a 5 mph (8 km/h) ou
menos, caso contrário pode entrar água
para o motor através das passagens de
exaustão ou pode saltar água para dentro
do veículo e inundar o compartimento do
motor, se o veículo for rebocado a uma
velocidade muito elevada.
Rebocar o veículo com o cabo de reboque
apenas
1 amarrado ao gancho da proa.
Manter a proa fora de água durante o rebo-
que, de modo a evitar a entrada de água no
compartimento do motor.
@
@ O veículo deve apenas ser rebocado numa
situação de emergência.
O cabo do reboque deve ser suficiente-
mente longo para que o veículo não colida
com a embarcação rebocadora durante as
reduções de velocidade. Uma boa regra
prática é que o comprimento do cabo de
reboque deve ser 3 vezes a soma dos com-
primentos do veículo rebocado e da embar-
cação rebocadora.
O condutor da embarcação rebocadora
deve manter uma velocidade mínima e
manobrar para evitar as outras embarca-
ções e os obstáculos que possam consti-
tuir um risco para o passageiro do veículo.
@
UF1B81B0.book Page 15 Tuesday, November 19, 2002 5:25 PM

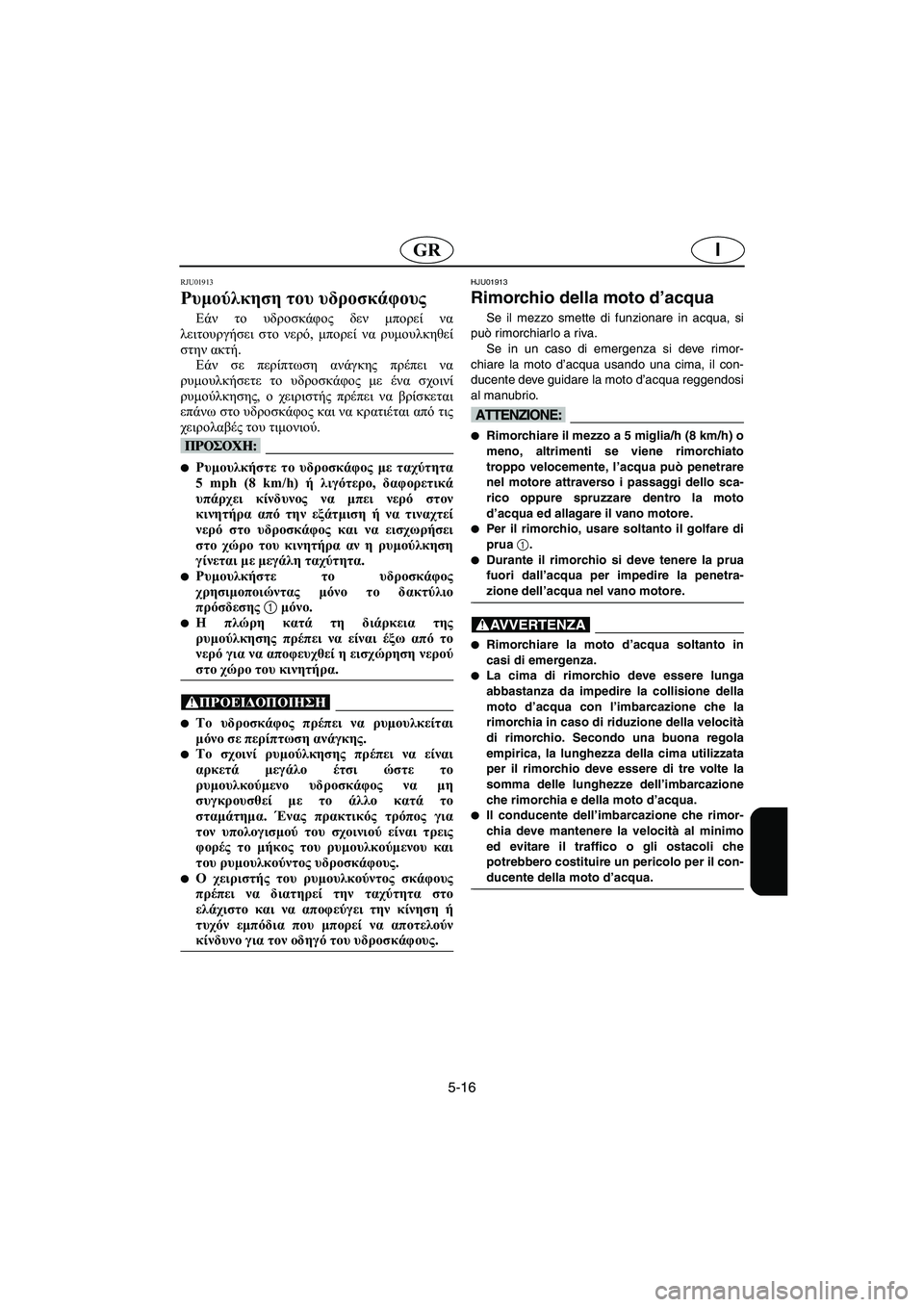

Page 257 of 268
5-16
IGR
RJU01913
Ρυμούλκηση του υδροσκάφους
Εάν το υδροσκάφος δεν μπορεί να
λειτουργήσει στο νερό, μπορεί να ρυμουλκηθεί
στην ακτή.
Εάν σε περίπτωση ανάγκης πρέπει να
ρυμουλκήσετε το υδροσκάφος με ένα σχοινί
ρυμούλκησης, ο χειριστής πρέπει να βρίσκεται
επάνω στο υδροσκάφος και να κρατιέται από τις
χειρολαβές του τιμονιού.
@ Ρυμουλκήστε το υδροσκάφος με ταχύτητα
5 mph (8 km/h) ή λιγότερο, δαφορετικά
υπάρχει κίνδυνος να μπει νερό στον
κινητήρα από την εξάτμιση ή να τιναχτεί
νερό στο υδροσκάφος και να εισχωρήσει
στο χώρο του κινητήρα αν η ρυμούλκηση
γίνεται με μεγάλη ταχύτητα.
Ρυμουλκήστε το υδροσκάφος
χρησιμοποιώντας μόνο το δακτύλιο
πρόσδεσης
1 μόνο.
Η πλώρη κατά τη διάρκεια της
ρυμούλκησης πρέπει να είναι έξω από το
νερό για να αποφευχθεί η εισχώρηση νερού
στο χώρο του κινητήρα.
@
@ Το υδροσκάφος πρέπει να ρυμουλκείται
μόνο σε περίπτωση ανάγκης.
Το σχοινί ρυμούλκησης πρέπει να είναι
αρκετά μεγάλο έτσι ώστε το
ρυμουλκούμενο υδροσκάφος να μη
συγκρουσθεί με το άλλο κατά το
σταμάτημα. Ένας πρακτικός τρόπος για
τον υπολογισμού του σχοινιού είναι τρεις
φορές το μήκος του ρυμουλκούμενου και
του ρυμουλκούντος υδροσκάφους.
Ο χειριστής του ρυμουλκούντος σκάφους
πρέπει να διατηρεί την ταχύτητα στο
ελάχιστο και να αποφεύγει την κίνηση ή
τυχόν εμπόδια που μπορεί να αποτελούν
κίνδυνο για τον οδηγό του υδροσκάφους.
@
HJU01913
Rimorchio della moto d’acqua
Se il mezzo smette di funzionare in acqua, si
può rimorchiarlo a riva.
Se in un caso di emergenza si deve rimor-
chiare la moto d’acqua usando una cima, il con-
ducente deve guidare la moto d’acqua reggendosi
al manubrio.
@ Rimorchiare il mezzo a 5 miglia/h (8 km/h) o
meno, altrimenti se viene rimorchiato
troppo velocemente, l’acqua può penetrare
nel motore attraverso i passaggi dello sca-
rico oppure spruzzare dentro la moto
d’acqua ed allagare il vano motore.
Per il rimorchio, usare soltanto il golfare di
prua
1.
Durante il rimorchio si deve tenere la prua
fuori dall’acqua per impedire la penetra-
zione dell’acqua nel vano motore.
@
@ Rimorchiare la moto d’acqua soltanto in
casi di emergenza.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione della
moto d’acqua con l’imbarcazione che la
rimorchia in caso di riduzione della velocità
di rimorchio. Secondo una buona regola
empirica, la lunghezza della cima utilizzata
per il rimorchio deve essere di tre volte la
somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
Il conducente dell’imbarcazione che rimor-
chia deve mantenere la velocità al minimo
ed evitare il traffico o gli ostacoli che
potrebbero costituire un pericolo per il con-
ducente della moto d’acqua.
@
UF1B81B0.book Page 16 Tuesday, November 19, 2002 5:25 PM
Page 258 of 268
5-17
P
PJU01902

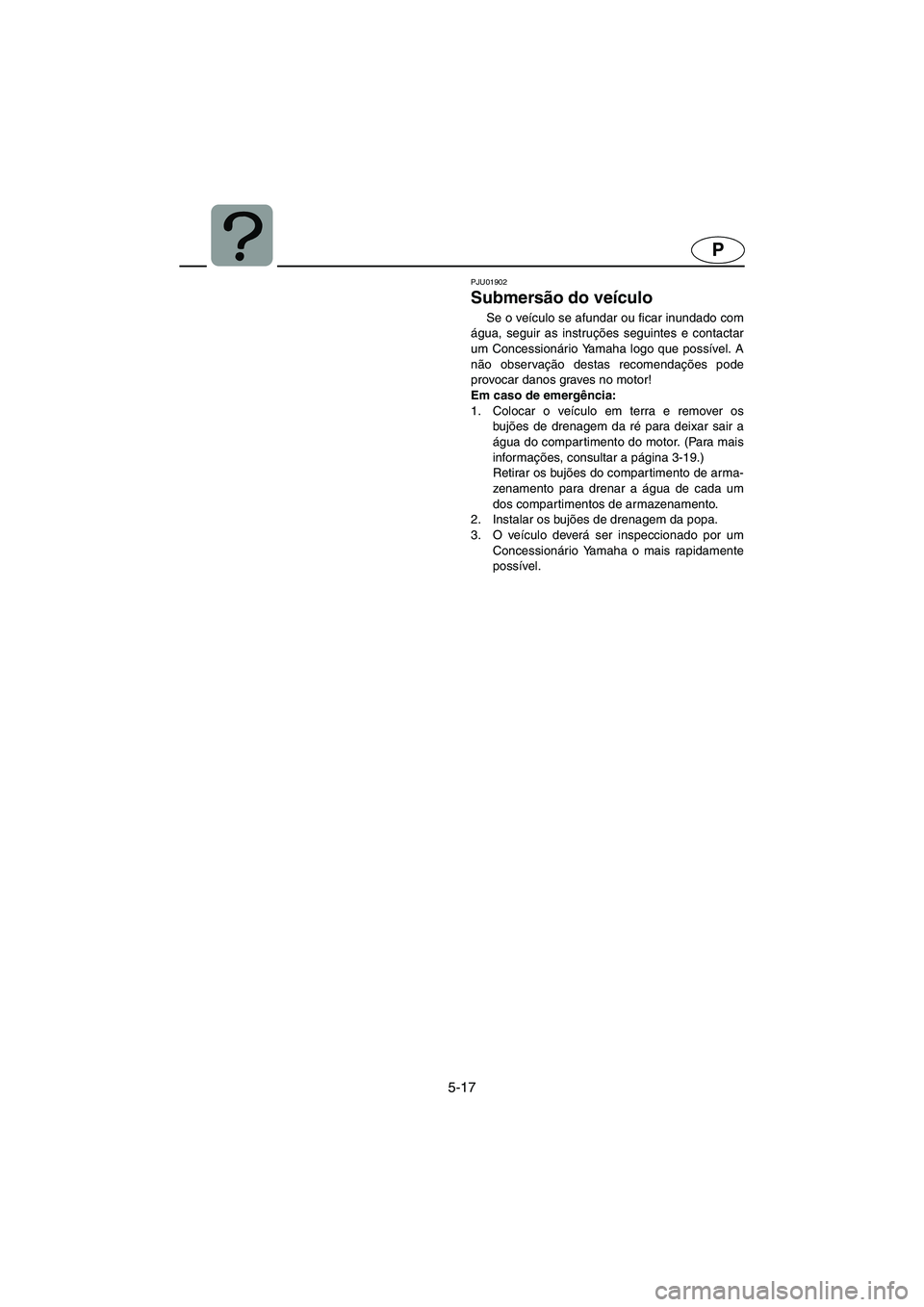

Submersão do veículo
Se o veículo se afundar ou ficar inundado com
água, seguir as instruções seguintes e contactar
um Concessionário Yamaha logo que possível. A
não observação destas recomendações pode
provocar danos graves no motor!
Em caso de emergência:
1. Colocar o veículo em terra e remover os
bujões de drenagem da ré para deixar sair a
água do compartimento do motor. (Para mais
informações, consultar a página 3-19.)
Retirar os bujões do compartimento de arma-
zenamento para drenar a água de cada um
dos compartimentos de armazenamento.
2. Instalar os bujões de drenagem da popa.
3. O veículo deverá ser inspeccionado por um
Concessionário Yamaha o mais rapidamente
possível.
UF1B81B0.book Page 17 Tuesday, November 19, 2002 5:25 PM
Page 259 of 268
5-18
IGR
RJU01902

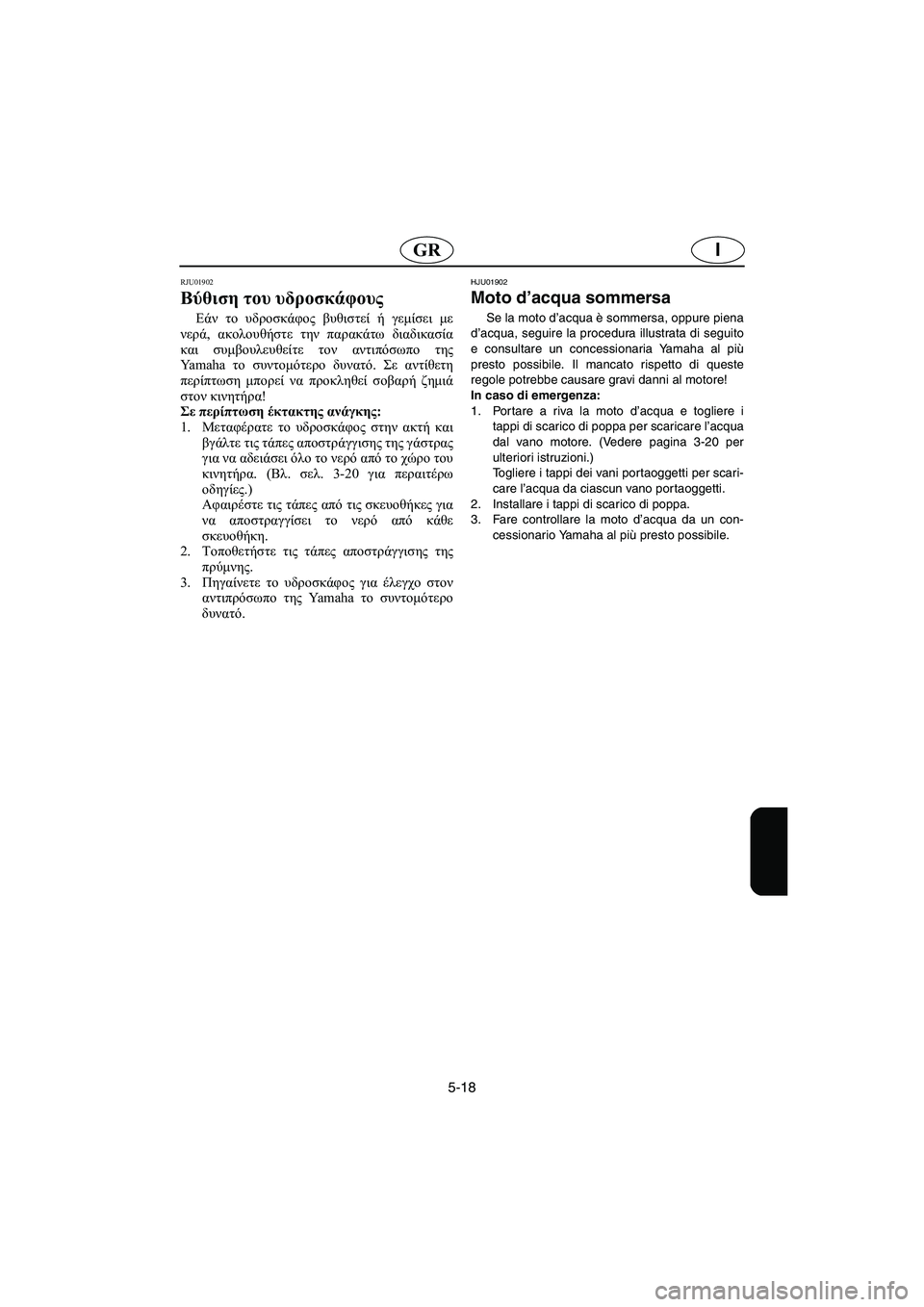

Βύθιση του υδροσκάφους
Εάν το υδροσκάφος βυθιστεί ή γεμίσει με
νερά, ακολουθήστε την παρακάτω διαδικασία
και συμβουλευθείτε τον αντιπόσωπο της
Yamaha το συντομότερο δυνατό. Σε αντίθετη
περίπτωση μπορεί να προκληθεί σοβαρή ζημιά
στον κινητήρα!
Σε περίπτωση έκτακτης ανάγκης:
1.Μεταφέρατε το υδροσκάφος στην ακτή και
βγάλτε τις τάπες αποστράγγισης της γάστρας
για να αδειάσει όλο το νερό από το χώρο του
κινητήρα. (Βλ. σελ. 3-20 για περαιτέρω
οδηγίες.)
Αφαιρέστε τις τάπες από τις σκευοθήκες για
να αποστραγγίσει το νερό από κάθε
σκευοθήκη.
2.Τοποθετήστε τις τάπες αποστράγγισης της
πρύμνης.
3.Πηγαίνετε το υδροσκάφος για έλεγχο στον
αντιπρόσωπο της Yamaha το συντομότερο
δυνατό.
HJU01902
Moto d’acqua sommersa
Se la moto d’acqua è sommersa, oppure piena
d’acqua, seguire la procedura illustrata di seguito
e consultare un concessionaria Yamaha al più
presto possibile. Il mancato rispetto di queste
regole potrebbe causare gravi danni al motore!
In caso di emergenza:
1. Por tare a riva la moto d’acqua e togliere i
tappi di scarico di poppa per scaricare l’acqua
dal vano motore. (Vedere pagina 3-20 per
ulteriori istruzioni.)
Togliere i tappi dei vani portaoggetti per scari-
care l’acqua da ciascun vano portaoggetti.
2. Installare i tappi di scarico di poppa.
3. Fare controllare la moto d’acqua da un con-
cessionario Yamaha al più presto possibile.
UF1B81B0.book Page 18 Tuesday, November 19, 2002 5:25 PM
Page 260 of 268
P
PJU01124

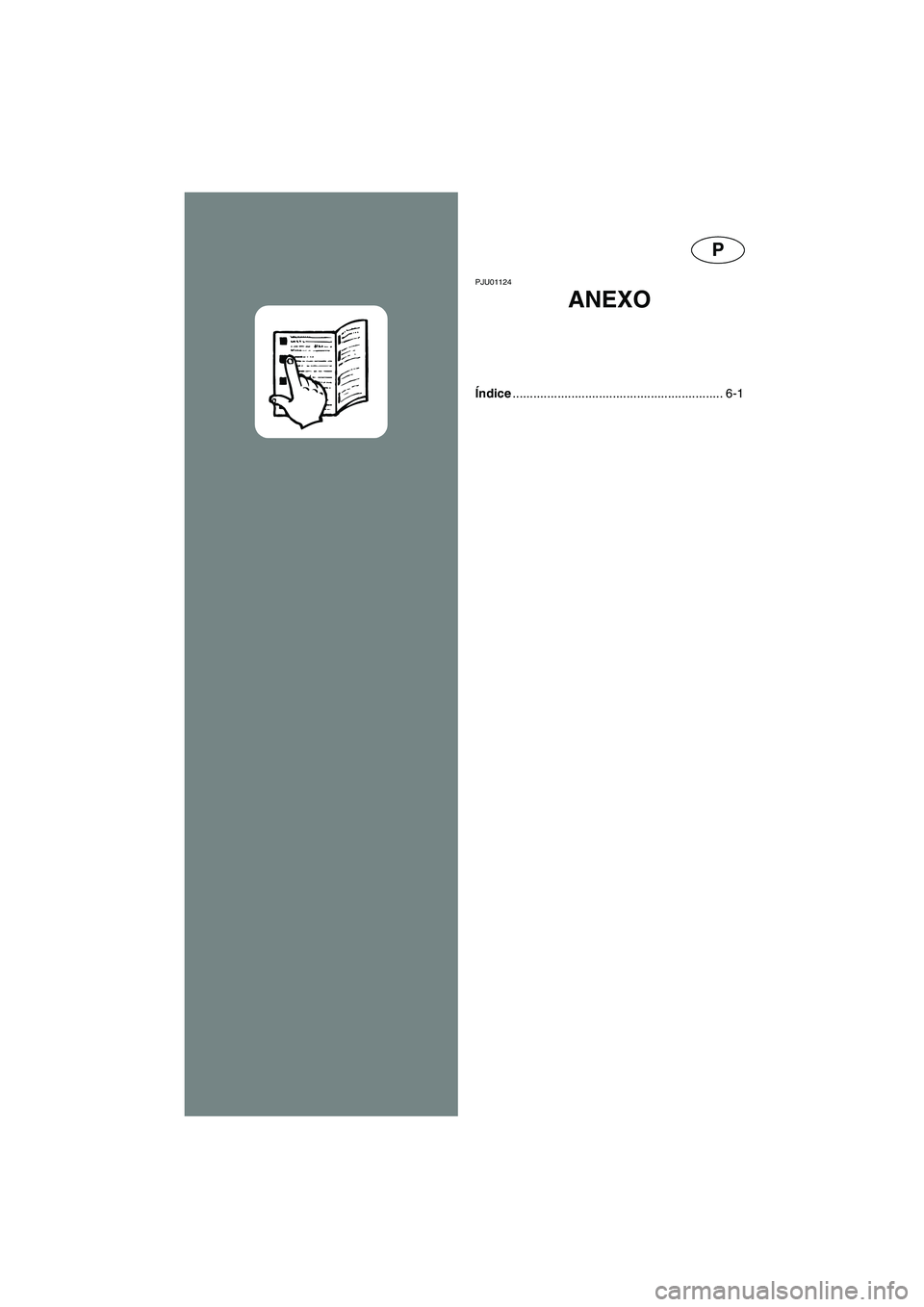

ANEXO
Índice............................................................. 6-1
UF1B81B0.book Page 1 Tuesday, November 19, 2002 5:25 PM
