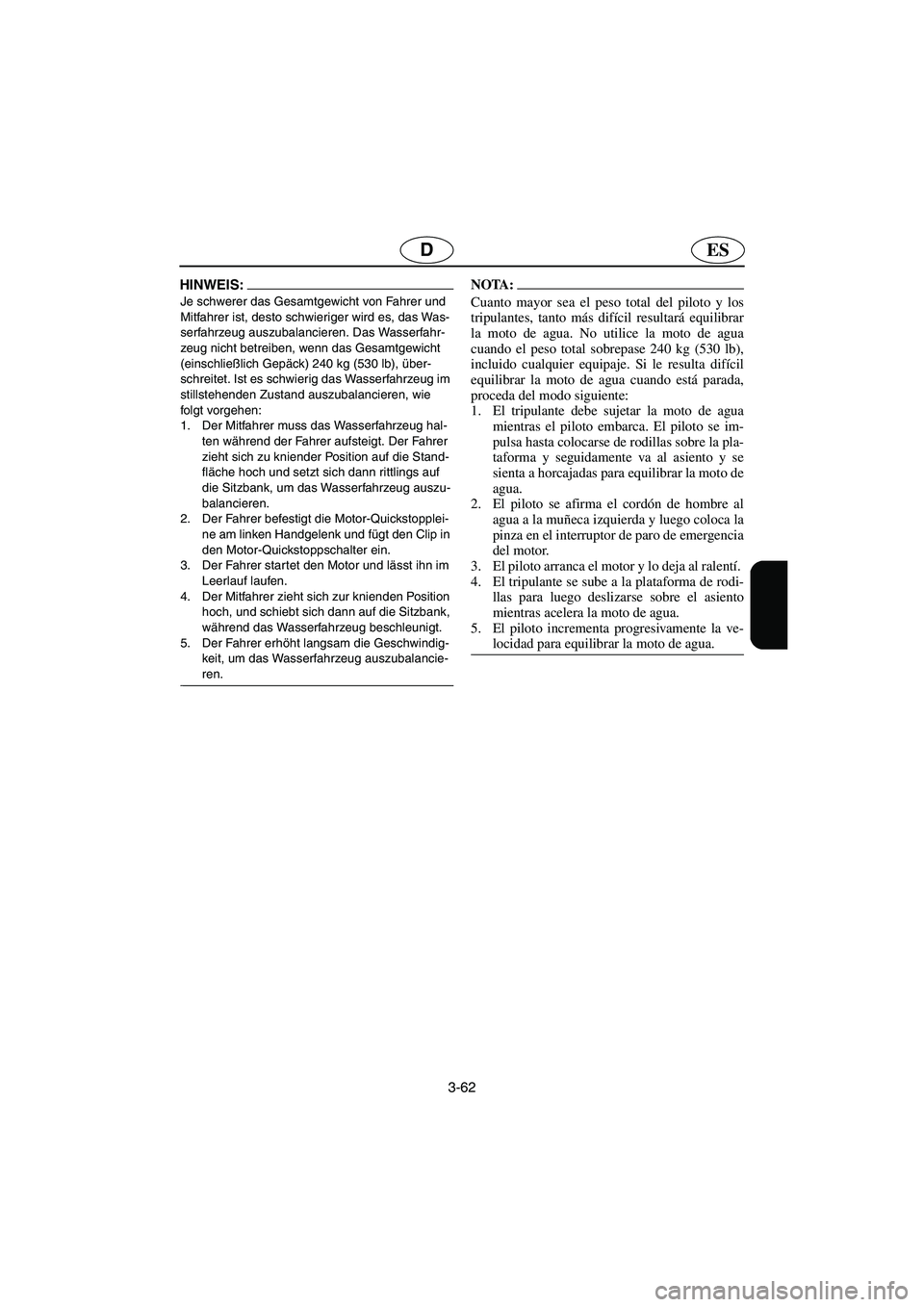

3-62
ESD
HINWEIS:@ Je schwerer das Gesamtgewicht von Fahrer und
Mitfahrer ist, desto schwieriger wird es, das Was-
serfahrzeug auszubalancieren. Das Wasserfahr-
zeug nicht betreiben, wenn das Gesamtgewicht
(einschließlich Gepäck) 240 kg (530 lb), über-
schreitet. Ist es schwierig das Wasserfahrzeug im
stillstehenden Zustand auszubalancieren, wie
folgt vorgehen:
1. Der Mitfahrer muss das Wasserfahrzeug hal-
ten während der Fahrer aufsteigt. Der Fahrer
zieht sich zu kniender Position auf die Stand-
fläche hoch und setzt sich dann rittlings auf
die Sitzbank, um das Wasserfahrzeug auszu-
balancieren.
2. Der Fahrer befestigt die Motor-Quickstopplei-
ne am linken Handgelenk und fügt den Clip in
den Motor-Quickstoppschalter ein.
3. Der Fahrer startet den Motor und lässt ihn im
Leerlauf laufen.
4. Der Mitfahrer zieht sich zur knienden Position
hoch, und schiebt sich dann auf die Sitzbank,
während das Wasserfahrzeug beschleunigt.
5. Der Fahrer erhöht langsam die Geschwindig-
keit, um das Wasserfahrzeug auszubalancie-
ren.
@
NOTA:@ Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equilibrar
la moto de agua. No utilice la moto de agua
cuando el peso total sobrepase 240 kg (530 lb),
incluido cualquier equipaje. Si le resulta difícil
equilibrar la moto de agua cuando está parada,
proceda del modo siguiente:
1. El tripulante debe sujetar la moto de agua
mientras el piloto embarca. El piloto se im-
pulsa hasta colocarse de rodillas sobre la pla-
taforma y seguidamente va al asiento y se
sienta a horcajadas para equilibrar la moto de
agua.
2. El piloto se afirma el cordón de hombre al
agua a la muñeca izquierda y luego coloca la
pinza en el interruptor de paro de emergencia
del motor.
3. El piloto arranca el motor y lo deja al ralentí.
4. El tripulante se sube a la plataforma de rodi-
llas para luego deslizarse sobre el asiento
mientras acelera la moto de agua.
5. El piloto incrementa progresivamente la ve-
locidad para equilibrar la moto de agua.
@
A_F1Y80.book Page 62 Monday, September 5, 2005 11:17 AM

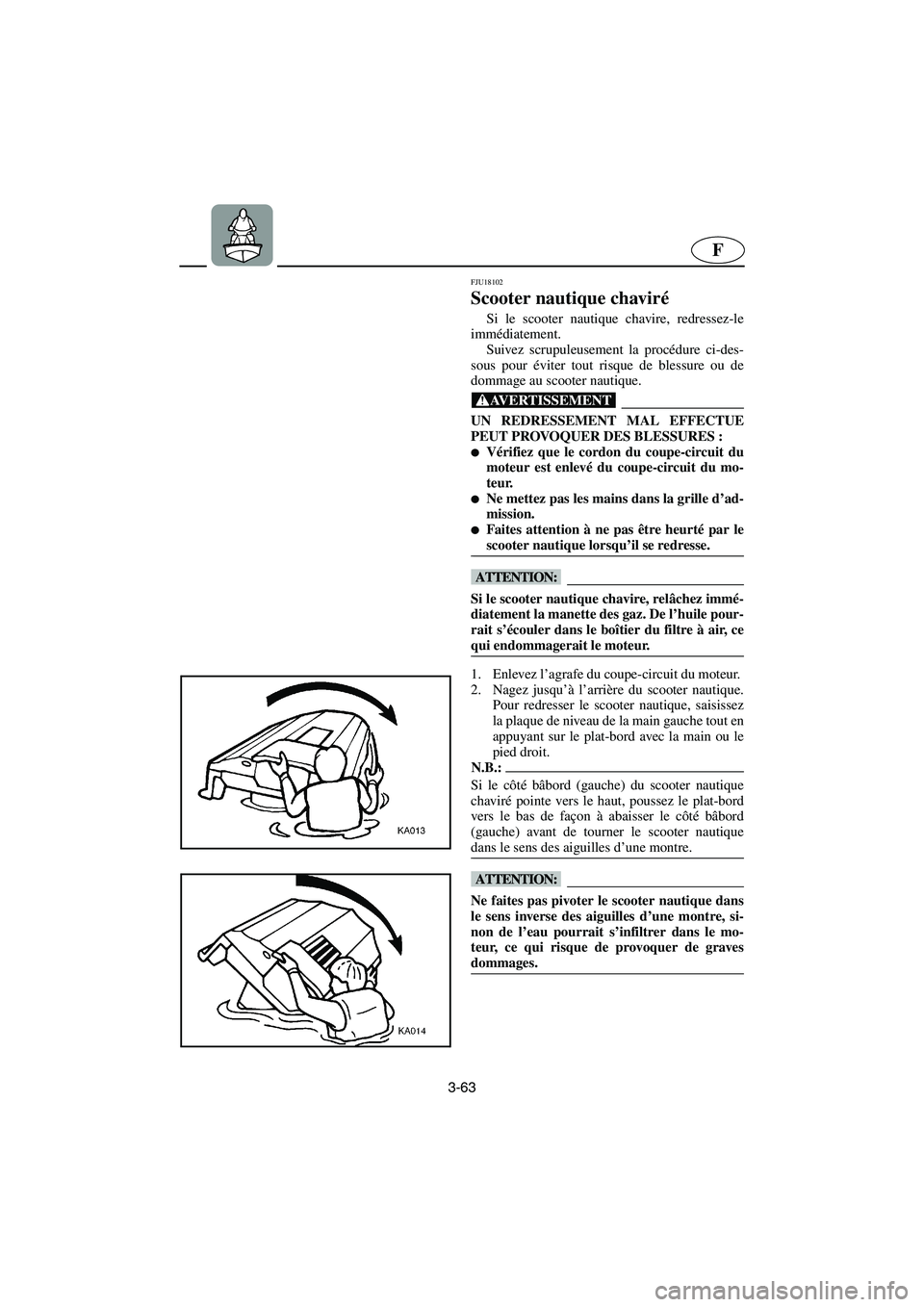

3-63
F
FJU18102
Scooter nautique chaviré
Si le scooter nautique chavire, redressez-le
immédiatement.
Suivez scrupuleusement la procédure ci-des-
sous pour éviter tout risque de blessure ou de
dommage au scooter nautique.
@ UN REDRESSEMENT MAL EFFECTUE
PEUT PROVOQUER DES BLESSURES :

Vérifiez que le cordon du coupe-circuit du
moteur est enlevé du coupe-circuit du mo-
teur.

Ne mettez pas les mains dans la grille d’ad-
mission.

Faites attention à ne pas être heurté par le
scooter nautique lorsqu’il se redresse.
@
@ Si le scooter nautique chavire, relâchez immé-
diatement la manette des gaz. De l’huile pour-
rait s’écouler dans le boîtier du filtre à air, ce
qui endommagerait le moteur.
@
1. Enlevez l’agrafe du coupe-circuit du moteur.
2. Nagez jusqu’à l’arrière du scooter nautique.
Pour redresser le scooter nautique, saisissez
la plaque de niveau de la main gauche tout en
appuyant sur le plat-bord avec la main ou le
pied droit.
N.B.:@ Si le côté bâbord (gauche) du scooter nautique
chaviré pointe vers le haut, poussez le plat-bord
vers le bas de façon à abaisser le côté bâbord
(gauche) avant de tourner le scooter nautique
dans le sens des aiguilles d’une montre.
@
@ Ne faites pas pivoter le scooter nautique dans
le sens inverse des aiguilles d’une montre, si-
non de l’eau pourrait s’infiltrer dans le mo-
teur, ce qui risque de provoquer de graves
dommages.
@
A_F1Y80.book Page 63 Monday, September 5, 2005 11:17 AM

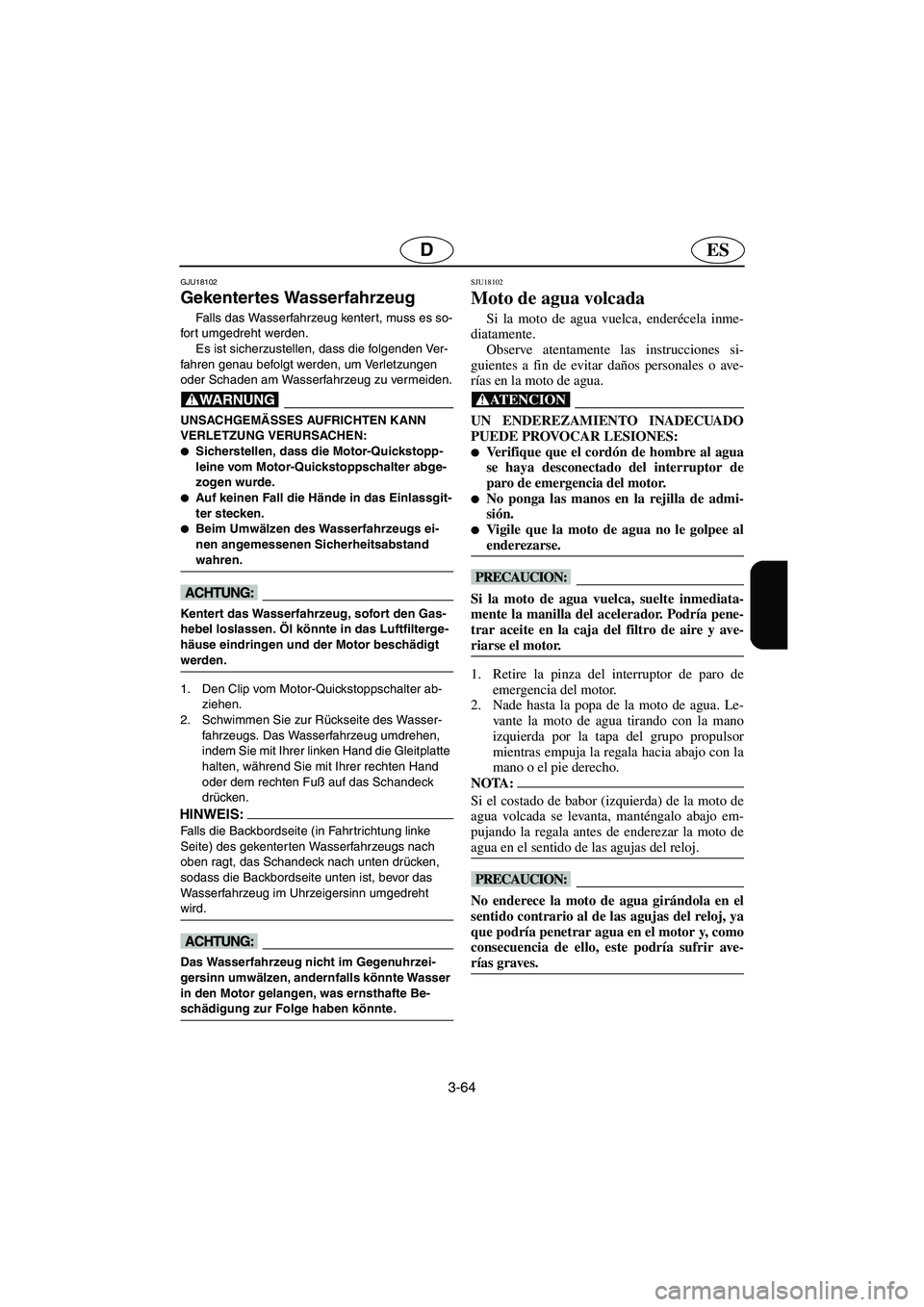

3-64
ESD
GJU18102
Gekentertes Wasserfahrzeug
Falls das Wasserfahrzeug kenter t, muss es so-
fort umgedreht werden.
Es ist sicherzustellen, dass die folgenden Ver-
fahren genau befolgt werden, um Verletzungen
oder Schaden am Wasserfahrzeug zu vermeiden.
@ UNSACHGEMÄSSES AUFRICHTEN KANN
VERLETZUNG VERURSACHEN:

Sicherstellen, dass die Motor-Quickstopp-
leine vom Motor-Quickstoppschalter abge-
zogen wurde.

Auf keinen Fall die Hände in das Einlassgit-
ter stecken.

Beim Umwälzen des Wasserfahrzeugs ei-
nen angemessenen Sicherheitsabstand
wahren.
@
@ Kentert das Wasserfahrzeug, sofort den Gas-
hebel loslassen. Öl könnte in das Luftfilterge-
häuse eindringen und der Motor beschädigt
werden.
@
1. Den Clip vom Motor-Quickstoppschalter ab-
ziehen.
2. Schwimmen Sie zur Rückseite des Wasser-
fahrzeugs. Das Wasserfahrzeug umdrehen,
indem Sie mit Ihrer linken Hand die Gleitplatte
halten, während Sie mit Ihrer rechten Hand
oder dem rechten Fuß auf das Schandeck
drücken.
HINWEIS:@ Falls die Backbordseite (in Fahrtrichtung linke
Seite) des gekenterten Wasserfahrzeugs nach
oben ragt, das Schandeck nach unten drücken,
sodass die Backbordseite unten ist, bevor das
Wasserfahrzeug im Uhrzeigersinn umgedreht
wird.
@
@ Das Wasserfahrzeug nicht im Gegenuhrzei-
gersinn umwälzen, andernfalls könnte Wasser
in den Motor gelangen, was ernsthafte Be-
schädigung zur Folge haben könnte.
@
SJU18102
Moto de agua volcada
Si la moto de agua vuelca, enderécela inme-
diatamente.
Observe atentamente las instrucciones si-
guientes a fin de evitar daños personales o ave-
rías en la moto de agua.
@ UN ENDEREZAMIENTO INADECUADO
PUEDE PROVOCAR LESIONES:

Verifique que el cordón de hombre al agua
se haya desconectado del interruptor de
paro de emergencia del motor.

No ponga las manos en la rejilla de admi-
sión.

Vigile que la moto de agua no le golpee al
enderezarse.
@
@ Si la moto de agua vuelca, suelte inmediata-
mente la manilla del acelerador. Podría pene-
trar aceite en la caja del filtro de aire y ave-
riarse el motor.
@
1. Retire la pinza del interruptor de paro de
emergencia del motor.
2. Nade hasta la popa de la moto de agua. Le-
vante la moto de agua tirando con la mano
izquierda por la tapa del grupo propulsor
mientras empuja la regala hacia abajo con la
mano o el pie derecho.
NOTA:@ Si el costado de babor (izquierda) de la moto de
agua volcada se levanta, manténgalo abajo em-
pujando la regala antes de enderezar la moto de
agua en el sentido de las agujas del reloj.
@
@ No enderece la moto de agua girándola en el
sentido contrario al de las agujas del reloj, ya
que podría penetrar agua en el motor y, como
consecuencia de ello, este podría sufrir ave-
rías graves.
@
A_F1Y80.book Page 64 Monday, September 5, 2005 11:17 AM

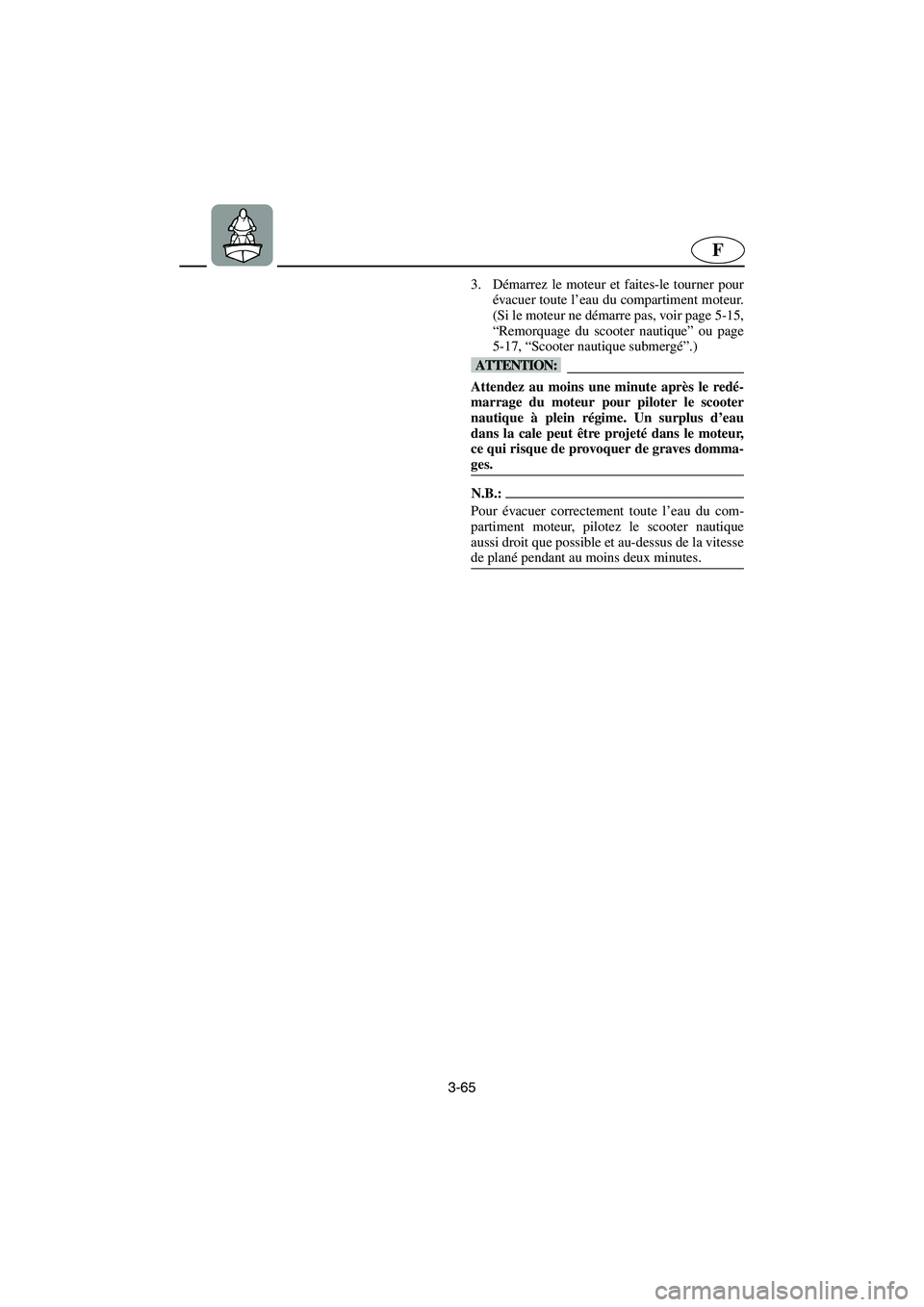

3-65
F
3. Démarrez le moteur et faites-le tourner pour
évacuer toute l’eau du compartiment moteur.
(Si le moteur ne démarre pas, voir page 5-15,
“Remorquage du scooter nautique” ou page
5-17, “Scooter nautique submergé”.)
@ Attendez au moins une minute après le redé-
marrage du moteur pour piloter le scooter
nautique à plein régime. Un surplus d’eau
dans la cale peut être projeté dans le moteur,
ce qui risque de provoquer de graves domma-
ges.
@
N.B.:@ Pour évacuer correctement toute l’eau du com-
partiment moteur, pilotez le scooter nautique
aussi droit que possible et au-dessus de la vitesse
de plané pendant au moins deux minutes.
@
A_F1Y80.book Page 65 Monday, September 5, 2005 11:17 AM

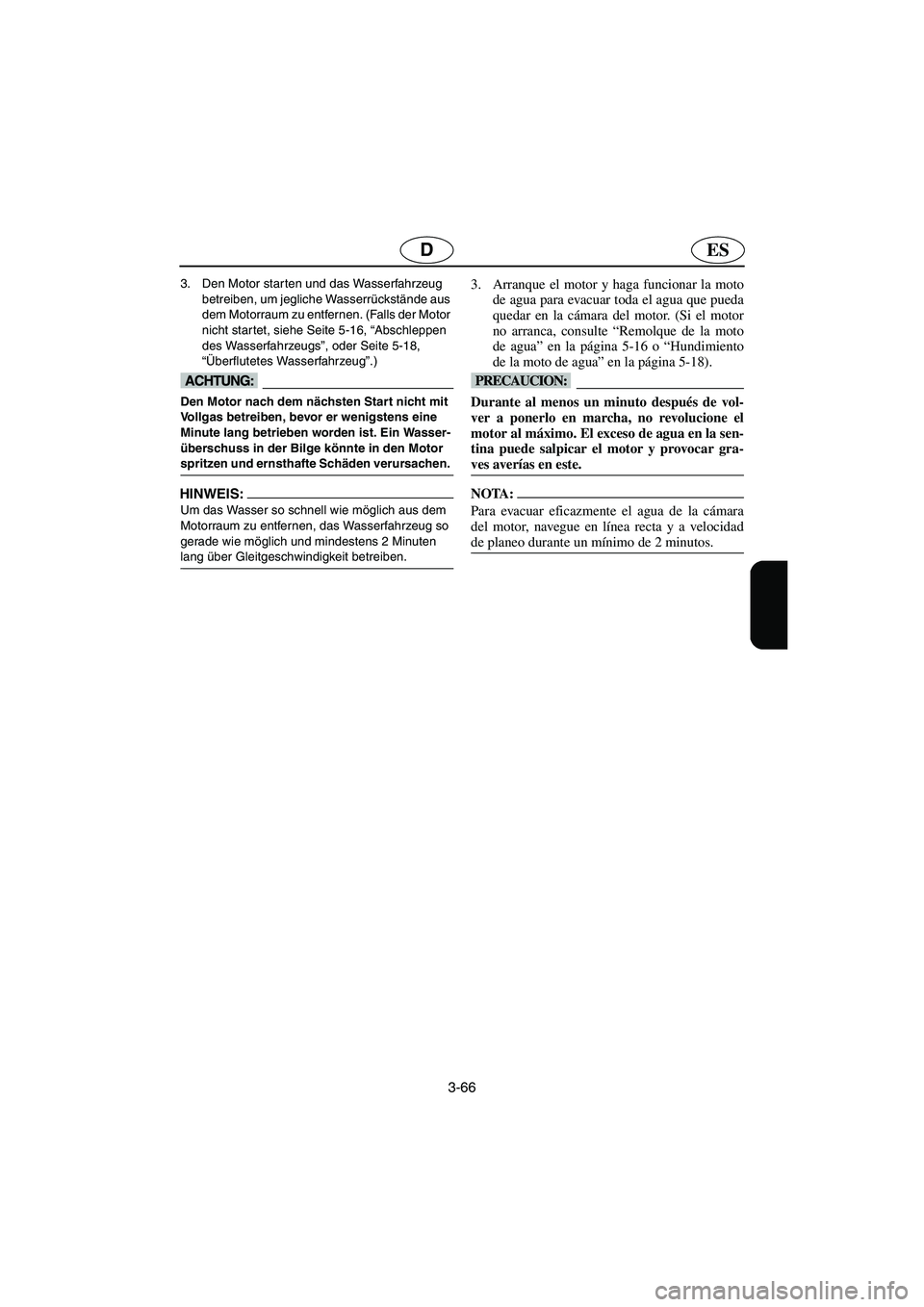

3-66
ESD
3. Den Motor starten und das Wasserfahrzeug
betreiben, um jegliche Wasserrückstände aus
dem Motorraum zu entfernen. (Falls der Motor
nicht startet, siehe Seite 5-16, “Abschleppen
des Wasserfahrzeugs”, oder Seite 5-18,
“Überflutetes Wasserfahrzeug”.)
@ Den Motor nach dem nächsten Start nicht mit
Vollgas betreiben, bevor er wenigstens eine
Minute lang betrieben worden ist. Ein Wasser-
überschuss in der Bilge könnte in den Motor
spritzen und ernsthafte Schäden verursachen.
@
HINWEIS:@ Um das Wasser so schnell wie möglich aus dem
Motorraum zu entfernen, das Wasserfahrzeug so
gerade wie möglich und mindestens 2 Minuten
lang über Gleitgeschwindigkeit betreiben.
@
3. Arranque el motor y haga funcionar la moto
de agua para evacuar toda el agua que pueda
quedar en la cámara del motor. (Si el motor
no arranca, consulte “Remolque de la moto
de agua” en la página 5-16 o “Hundimiento
de la moto de agua” en la página 5-18).
@ Durante al menos un minuto después de vol-
ver a ponerlo en marcha, no revolucione el
motor al máximo. El exceso de agua en la sen-
tina puede salpicar el motor y provocar gra-
ves averías en este.
@
NOTA:@ Para evacuar eficazmente el agua de la cámara
del motor, navegue en línea recta y a velocidad
de planeo durante un mínimo de 2 minutos.
@
A_F1Y80.book Page 66 Monday, September 5, 2005 11:17 AM

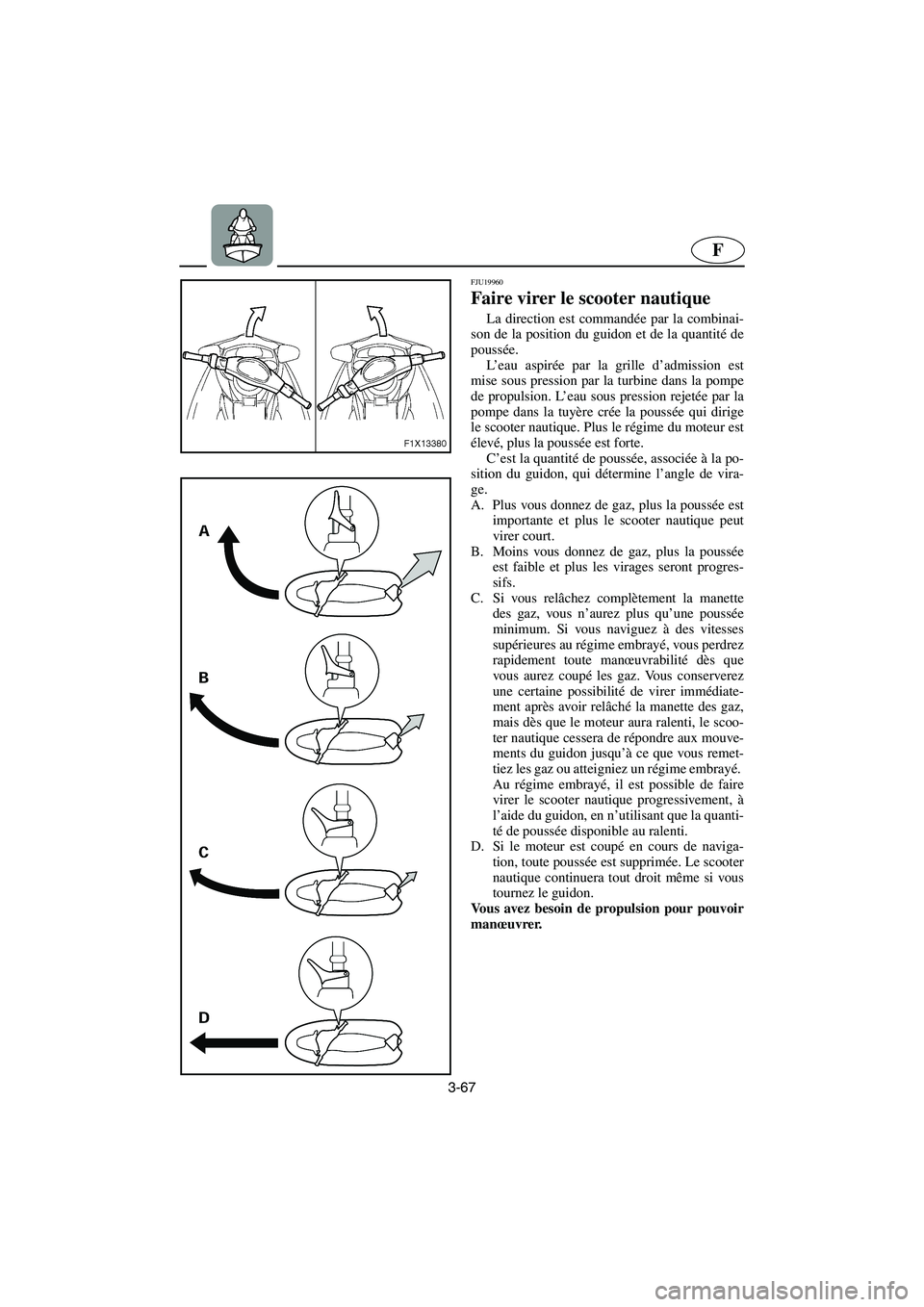

3-67
F
FJU19960
Faire virer le scooter nautique
La direction est commandée par la combinai-
son de la position du guidon et de la quantité de
poussée.
L’eau aspirée par la grille d’admission est
mise sous pression par la turbine dans la pompe
de propulsion. L’eau sous pression rejetée par la
pompe dans la tuyère crée la poussée qui dirige
le scooter nautique. Plus le régime du moteur est
élevé, plus la poussée est forte.
C’est la quantité de poussée, associée à la po-
sition du guidon, qui détermine l’angle de vira-
ge.
A. Plus vous donnez de gaz, plus la poussée est
importante et plus le scooter nautique peut
virer court.
B. Moins vous donnez de gaz, plus la poussée
est faible et plus les virages seront progres-
sifs.
C. Si vous relâchez complètement la manette
des gaz, vous n’aurez plus qu’une poussée
minimum. Si vous naviguez à des vitesses
supérieures au régime embrayé, vous perdrez
rapidement toute manœuvrabilité dès que
vous aurez coupé les gaz. Vous conserverez
une certaine possibilité de virer immédiate-
ment après avoir relâché la manette des gaz,
mais dès que le moteur aura ralenti, le scoo-
ter nautique cessera de répondre aux mouve-
ments du guidon jusqu’à ce que vous remet-
tiez les gaz ou atteigniez un régime embrayé.
Au régime embrayé, il est possible de faire
virer le scooter nautique progressivement, à
l’aide du guidon, en n’utilisant que la quanti-
té de poussée disponible au ralenti.
D. Si le moteur est coupé en cours de naviga-
tion, toute poussée est supprimée. Le scooter
nautique continuera tout droit même si vous
tournez le guidon.
Vous avez besoin de propulsion pour pouvoir
manœuvrer.
A_F1Y80.book Page 67 Monday, September 5, 2005 11:17 AM

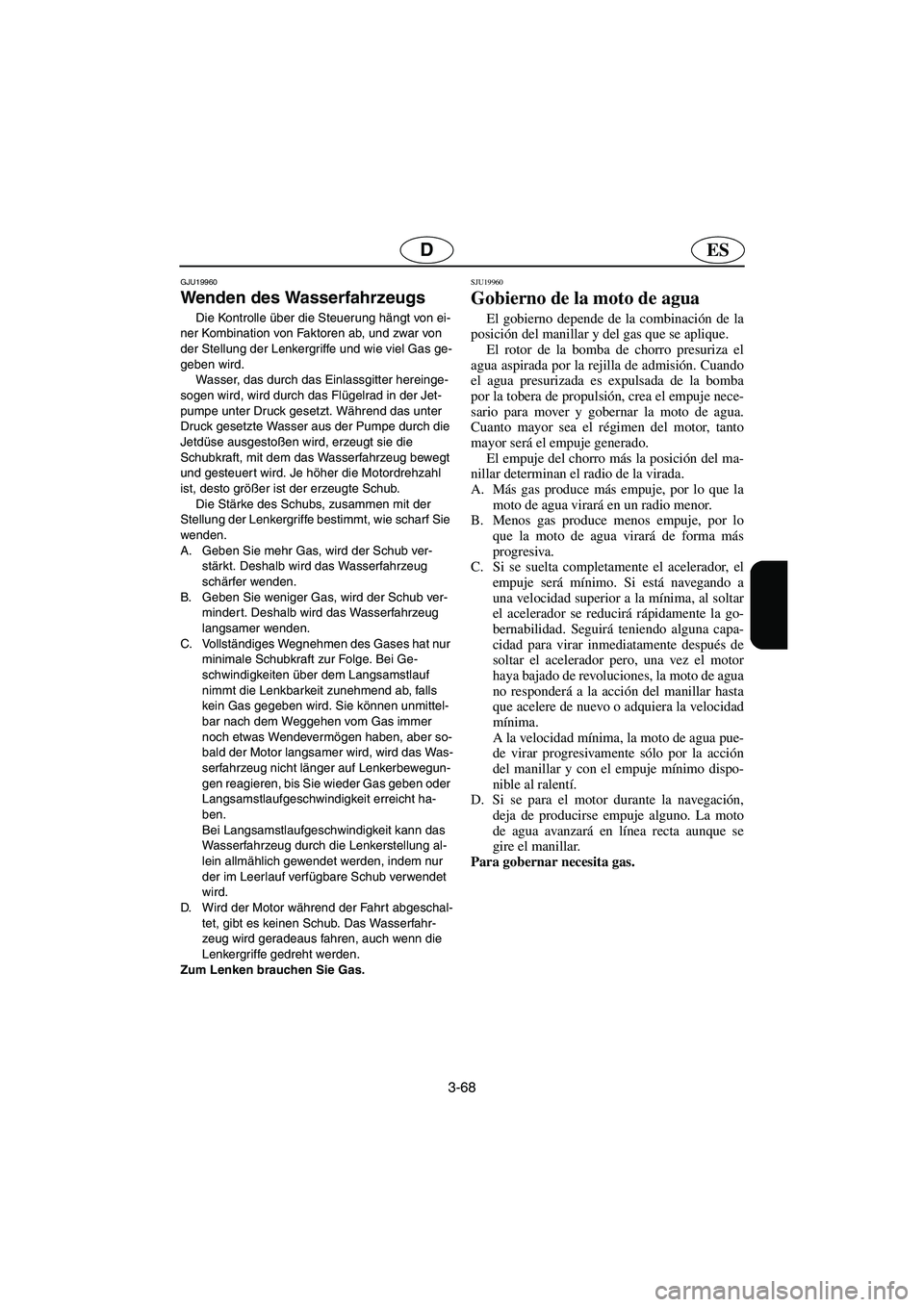

3-68
ESD
GJU19960
Wenden des Wasserfahrzeugs
Die Kontrolle über die Steuerung hängt von ei-
ner Kombination von Faktoren ab, und zwar von
der Stellung der Lenkergriffe und wie viel Gas ge-
geben wird.
Wasser, das durch das Einlassgitter hereinge-
sogen wird, wird durch das Flügelrad in der Jet-
pumpe unter Druck gesetzt. Während das unter
Druck gesetzte Wasser aus der Pumpe durch die
Jetdüse ausgestoßen wird, erzeugt sie die
Schubkraft, mit dem das Wasserfahrzeug bewegt
und gesteuert wird. Je höher die Motordrehzahl
ist, desto größer ist der erzeugte Schub.
Die Stärke des Schubs, zusammen mit der
Stellung der Lenkergriffe bestimmt, wie scharf Sie
wenden.
A. Geben Sie mehr Gas, wird der Schub ver-
stärkt. Deshalb wird das Wasserfahrzeug
schärfer wenden.
B. Geben Sie weniger Gas, wird der Schub ver-
mindert. Deshalb wird das Wasserfahrzeug
langsamer wenden.
C. Vollständiges Wegnehmen des Gases hat nur
minimale Schubkraft zur Folge. Bei Ge-
schwindigkeiten über dem Langsamstlauf
nimmt die Lenkbarkeit zunehmend ab, falls
kein Gas gegeben wird. Sie können unmittel-
bar nach dem Weggehen vom Gas immer
noch etwas Wendevermögen haben, aber so-
bald der Motor langsamer wird, wird das Was-
serfahrzeug nicht länger auf Lenkerbewegun-
gen reagieren, bis Sie wieder Gas geben oder
Langsamstlaufgeschwindigkeit erreicht ha-
ben.
Bei Langsamstlaufgeschwindigkeit kann das
Wasserfahrzeug durch die Lenkerstellung al-
lein allmählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt abgeschal-
tet, gibt es keinen Schub. Das Wasserfahr-
zeug wird geradeaus fahren, auch wenn die
Lenkergriffe gedreht werden.
Zum Lenken brauchen Sie Gas.
SJU19960
Gobierno de la moto de agua
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión. Cuando
el agua presurizada es expulsada de la bomba
por la tobera de propulsión, crea el empuje nece-
sario para mover y gobernar la moto de agua.
Cuanto mayor sea el régimen del motor, tanto
mayor será el empuje generado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que la
moto de agua virará en un radio menor.
B. Menos gas produce menos empuje, por lo
que la moto de agua virará de forma más
progresiva.
C. Si se suelta completamente el acelerador, el
empuje será mínimo. Si está navegando a
una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Seguirá teniendo alguna capa-
cidad para virar inmediatamente después de
soltar el acelerador pero, una vez el motor
haya bajado de revoluciones, la moto de agua
no responderá a la acción del manillar hasta
que acelere de nuevo o adquiera la velocidad
mínima.
A la velocidad mínima, la moto de agua pue-
de virar progresivamente sólo por la acción
del manillar y con el empuje mínimo dispo-
nible al ralentí.
D. Si se para el motor durante la navegación,
deja de producirse empuje alguno. La moto
de agua avanzará en línea recta aunque se
gire el manillar.
Para gobernar necesita gas.
A_F1Y80.book Page 68 Monday, September 5, 2005 11:17 AM

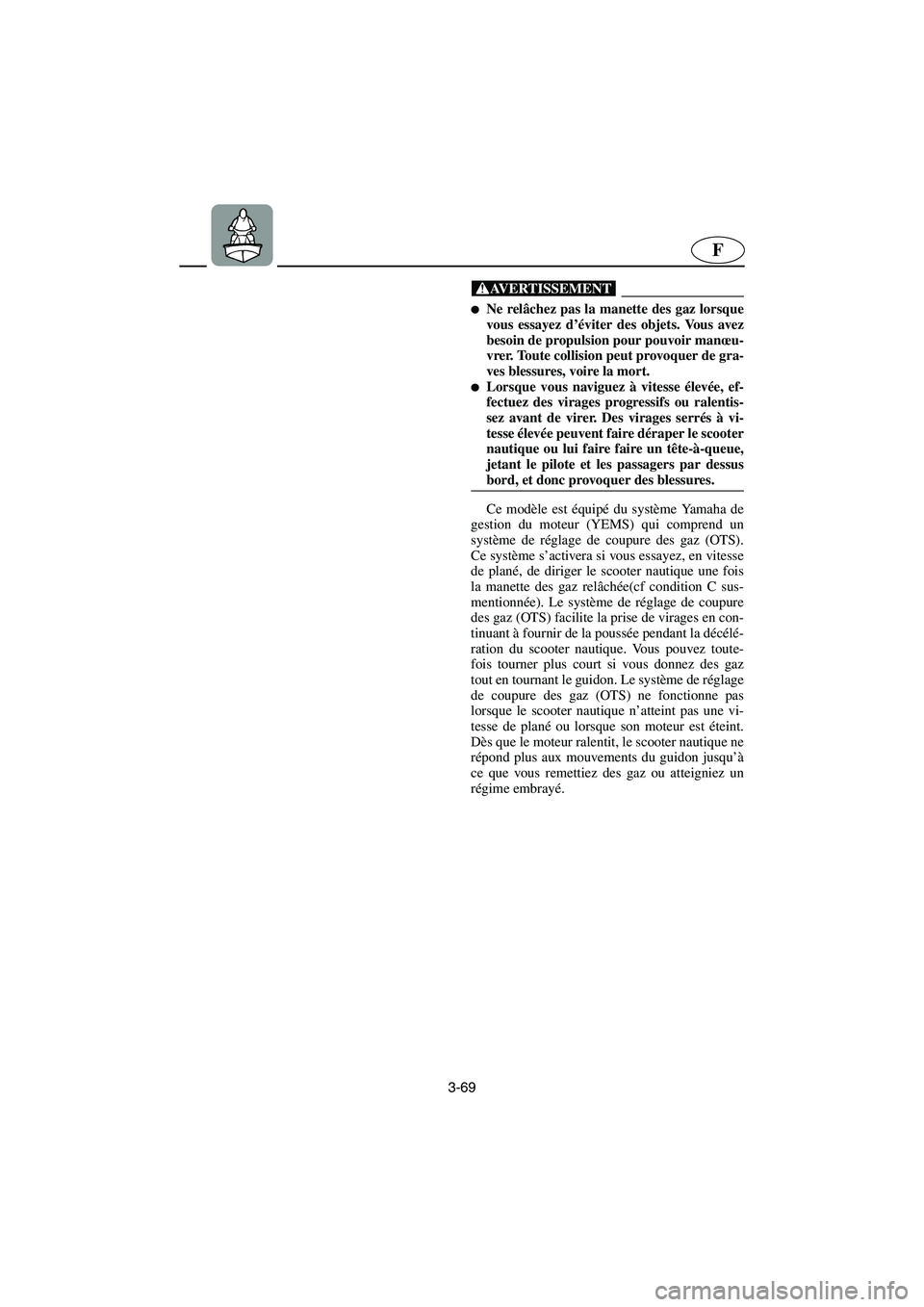

3-69
F
@
Ne relâchez pas la manette des gaz lorsque
vous essayez d’éviter des objets. Vous avez
besoin de propulsion pour pouvoir manœu-
vrer. Toute collision peut provoquer de gra-
ves blessures, voire la mort.

Lorsque vous naviguez à vitesse élevée, ef-
fectuez des virages progressifs ou ralentis-
sez avant de virer. Des virages serrés à vi-
tesse élevée peuvent faire déraper le scooter
nautique ou lui faire faire un tête-à-queue,
jetant le pilote et les passagers par dessus
bord, et donc provoquer des blessures.
@
Ce modèle est équipé du système Yamaha de
gestion du moteur (YEMS) qui comprend un
système de réglage de coupure des gaz (OTS).
Ce système s’activera si vous essayez, en vitesse
de plané, de diriger le scooter nautique une fois
la manette des gaz relâchée(cf condition C sus-
mentionnée). Le système de réglage de coupure
des gaz (OTS) facilite la prise de virages en con-
tinuant à fournir de la poussée pendant la décélé-
ration du scooter nautique. Vous pouvez toute-
fois tourner plus court si vous donnez des gaz
tout en tournant le guidon. Le système de réglage
de coupure des gaz (OTS) ne fonctionne pas
lorsque le scooter nautique n’atteint pas une vi-
tesse de plané ou lorsque son moteur est éteint.
Dès que le moteur ralentit, le scooter nautique ne
répond plus aux mouvements du guidon jusqu’à
ce que vous remettiez des gaz ou atteigniez un
régime embrayé.
A_F1Y80.book Page 69 Monday, September 5, 2005 11:17 AM

3-70
ESD
@
Den Gashebel nicht loslassen, wenn Sie
versuchen von Hindernissen wegzusteu-
ern—Sie brauchen Gas zum Steuern. Ein
Zusammenstoß könnte zu ernsthaften Ver-
letzungen oder zum Tod führen.

Bei Betrieb mit höherer Geschwindigkeit,
sollten Sie allmähliche Wendungen vollzie-
hen oder langsamer werden, bevor Sie wen-
den. Scharfe Wendungen bei hoher Ge-
schwindigkeit könnten das Wasserfahrzeug
seitlich wegschlittern oder schleudern las-
sen und den Fahrer und die Mitfahrer über
Bord werfen, was Verletzung zur Folge ha-
ben könnte.
@
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welchem
ein Off-Throttle Steering (OTS) System einverleibt
ist. Es wird bei Gleitgeschwindigkeit aktiviert, falls
Sie das Wasserfahrzeug steuern wollen, nach-
dem der Gashebel freigegeben worden ist (siehe
Bedingung C oben). Das OTS-System hilft beim
Wenden, indem es dem drosselnden Wasserfahr-
zeug Schubkraft verleiht. Für schärfere Wendun-
gen muss allerdings Gas gegeben und der Lenker
gedreht werden. Das OTS-System bleibt unter
Gleitgeschwindigkeit oder bei abgestelltem Motor
aus. Bei fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu wenden,
bis wieder Gas gegeben wird oder Langsamst-
laufgeschwingigkeit erreicht worden ist.
@
No suelte el acelerador cuando trate de evi-
tar objetos—para gobernar necesita gas.
Una colisión puede provocar lesiones gra-
ves o mortales.

Cuando navegue a velocidades altas, vire
progresivamente o reduzca la marcha antes
de virar. Las viradas cerradas a alta veloci-
dad pueden provocar el derrapaje de la
moto de agua o el giro sobre si misma, lan-
zando al piloto y a los tripulantes por la
borda, con el consiguiente riesgo de lesio-
nes.
@
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador (ver condi-
ción C más arriba). El sistema OTS sigue sumi-
nistrando algo de empuje que permitirá virar
mientras la moto de agua desacelera; no obstan-
te, podrá efectuar una virada más cerrada si da
gas al girar el manillar. El sistema OTS no fun-
ciona a velocidades inferiores a la de planeo o
cuando el motor está parado. Cuando el motor
reduzca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
A_F1Y80.book Page 70 Monday, September 5, 2005 11:17 AM

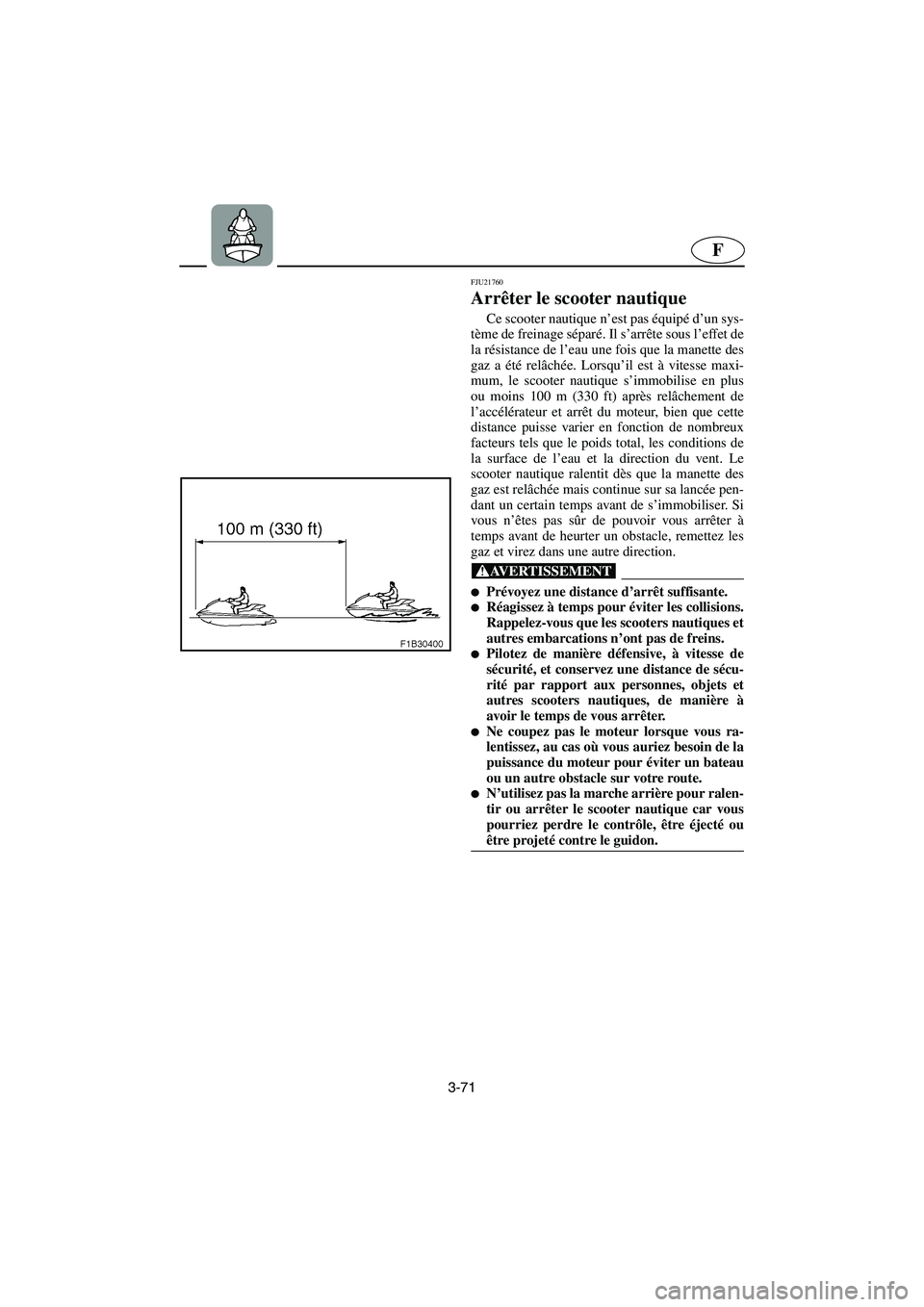

3-71
F
FJU21760
Arrêter le scooter nautique
Ce scooter nautique n’est pas équipé d’un sys-
tème de freinage séparé. Il s’arrête sous l’effet de
la résistance de l’eau une fois que la manette des
gaz a été relâchée. Lorsqu’il est à vitesse maxi-
mum, le scooter nautique s’immobilise en plus
ou moins 100 m (330 ft) après relâchement de
l’accélérateur et arrêt du moteur, bien que cette
distance puisse varier en fonction de nombreux
facteurs tels que le poids total, les conditions de
la surface de l’eau et la direction du vent. Le
scooter nautique ralentit dès que la manette des
gaz est relâchée mais continue sur sa lancée pen-
dant un certain temps avant de s’immobiliser. Si
vous n’êtes pas sûr de pouvoir vous arrêter à
temps avant de heurter un obstacle, remettez les
gaz et virez dans une autre direction.
@
Prévoyez une distance d’arrêt suffisante.
Réagissez à temps pour éviter les collisions.
Rappelez-vous que les scooters nautiques et
autres embarcations n’ont pas de freins.

Pilotez de manière défensive, à vitesse de
sécurité, et conservez une distance de sécu-
rité par rapport aux personnes, objets et
autres scooters nautiques, de manière à
avoir le temps de vous arrêter.

Ne coupez pas le moteur lorsque vous ra-
lentissez, au cas où vous auriez besoin de la
puissance du moteur pour éviter un bateau
ou un autre obstacle sur votre route.

N’utilisez pas la marche arrière pour ralen-
tir ou arrêter le scooter nautique car vous
pourriez perdre le contrôle, être éjecté ou
être projeté contre le guidon.
@
A_F1Y80.book Page 71 Monday, September 5, 2005 11:17 AM
