4-48
ESD
GJU18231

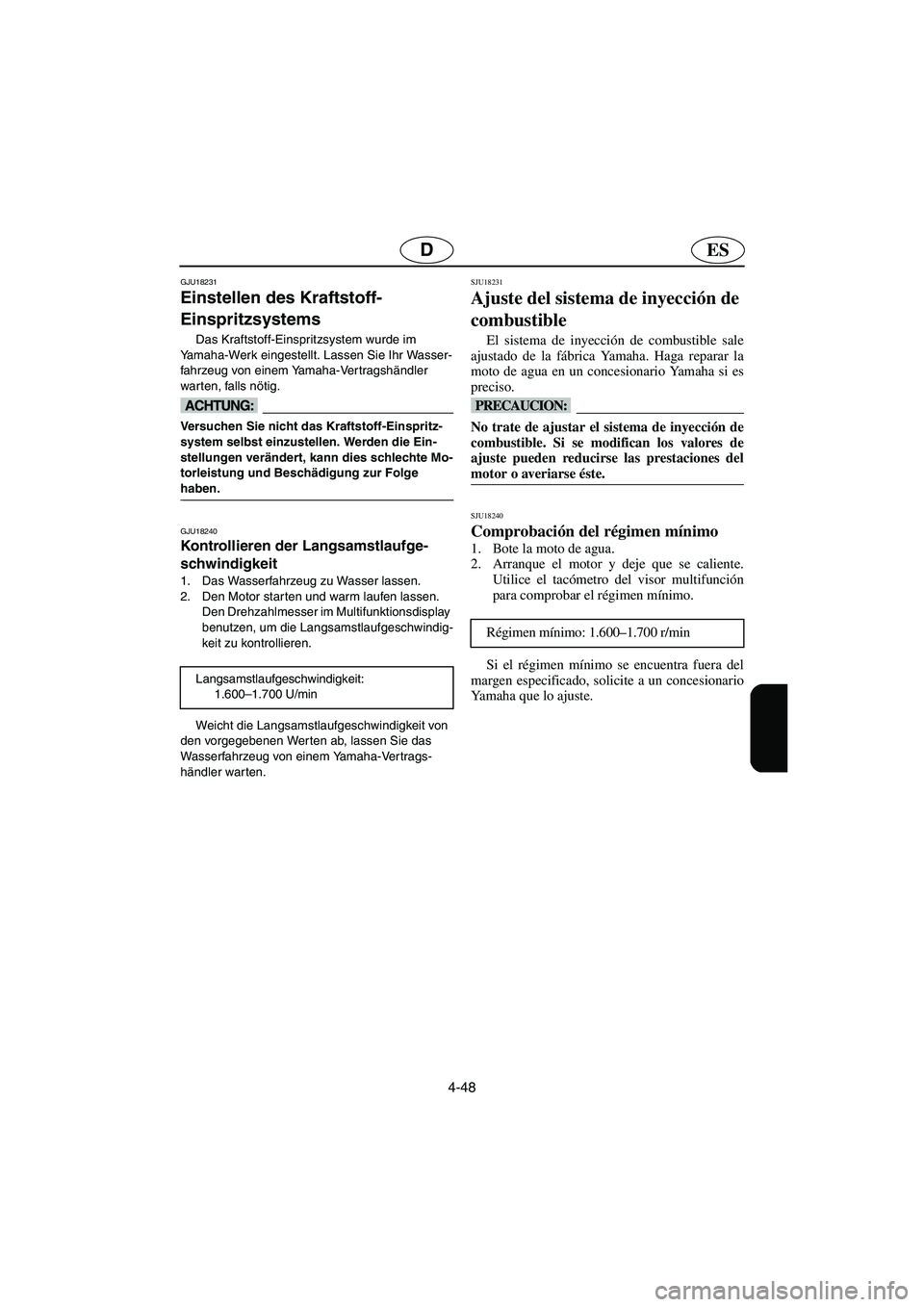

Einstellen des Kraftstoff-
Einspritzsystems
Das Kraftstoff-Einspritzsystem wurde im
Yamaha-Werk eingestellt. Lassen Sie Ihr Wasser-
fahrzeug von einem Yamaha-Vertragshändler
war ten, falls nötig.
@ Versuchen Sie nicht das Kraftstoff-Einspritz-
system selbst einzustellen. Werden die Ein-
stellungen verändert, kann dies schlechte Mo-
torleistung und Beschädigung zur Folge
haben.
@
GJU18240
Kontrollieren der Langsamstlaufge-
schwindigkeit
1. Das Wasserfahrzeug zu Wasser lassen.
2. Den Motor starten und warm laufen lassen.
Den Drehzahlmesser im Multifunktionsdisplay
benutzen, um die Langsamstlaufgeschwindig-
keit zu kontrollieren.
Weicht die Langsamstlaufgeschwindigkeit von
den vorgegebenen Werten ab, lassen Sie das
Wasserfahrzeug von einem Yamaha-Vertrags-
händler warten. Langsamstlaufgeschwindigkeit:
1.600–1.700 U/min
SJU18231
Ajuste del sistema de inyección de
combustible
El sistema de inyección de combustible sale
ajustado de la fábrica Yamaha. Haga reparar la
moto de agua en un concesionario Yamaha si es
preciso.
@ No trate de ajustar el sistema de inyección de
combustible. Si se modifican los valores de
ajuste pueden reducirse las prestaciones del
motor o averiarse éste.
@
SJU18240
Comprobación del régimen mínimo
1. Bote la moto de agua.
2. Arranque el motor y deje que se caliente.
Utilice el tacómetro del visor multifunción
para comprobar el régimen mínimo.
Si el régimen mínimo se encuentra fuera del
margen especificado, solicite a un concesionario
Yamaha que lo ajuste. Régimen mínimo: 1.600–1.700 r/min
A_F1Y80.book Page 48 Monday, September 5, 2005 11:17 AM

4-49
F
FJU01825

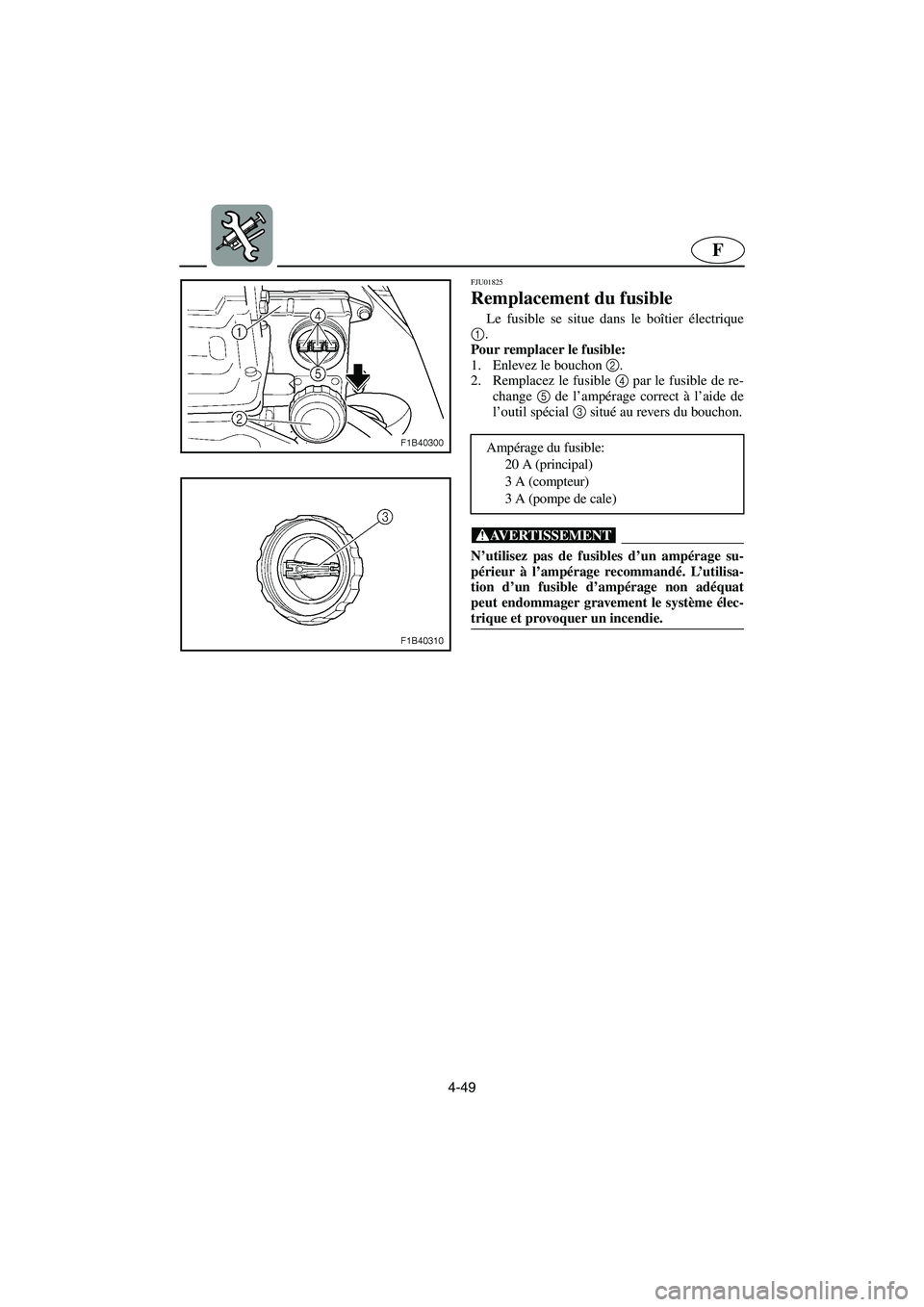

Remplacement du fusible
Le fusible se situe dans le boîtier électrique
1
.
Pour remplacer le fusible:
1. Enlevez le bouchon 2
.
2. Remplacez le fusible 4
par le fusible de re-
change 5
de l’ampérage correct à l’aide de
l’outil spécial 3
situé au revers du bouchon.
@ N’utilisez pas de fusibles d’un ampérage su-
périeur à l’ampérage recommandé. L’utilisa-
tion d’un fusible d’ampérage non adéquat
peut endommager gravement le système élec-
trique et provoquer un incendie.
@
Ampérage du fusible:
20 A (principal)
3 A (compteur)
3 A (pompe de cale)
A_F1Y80.book Page 49 Monday, September 5, 2005 11:17 AM

4-50
ESD
GJU18250

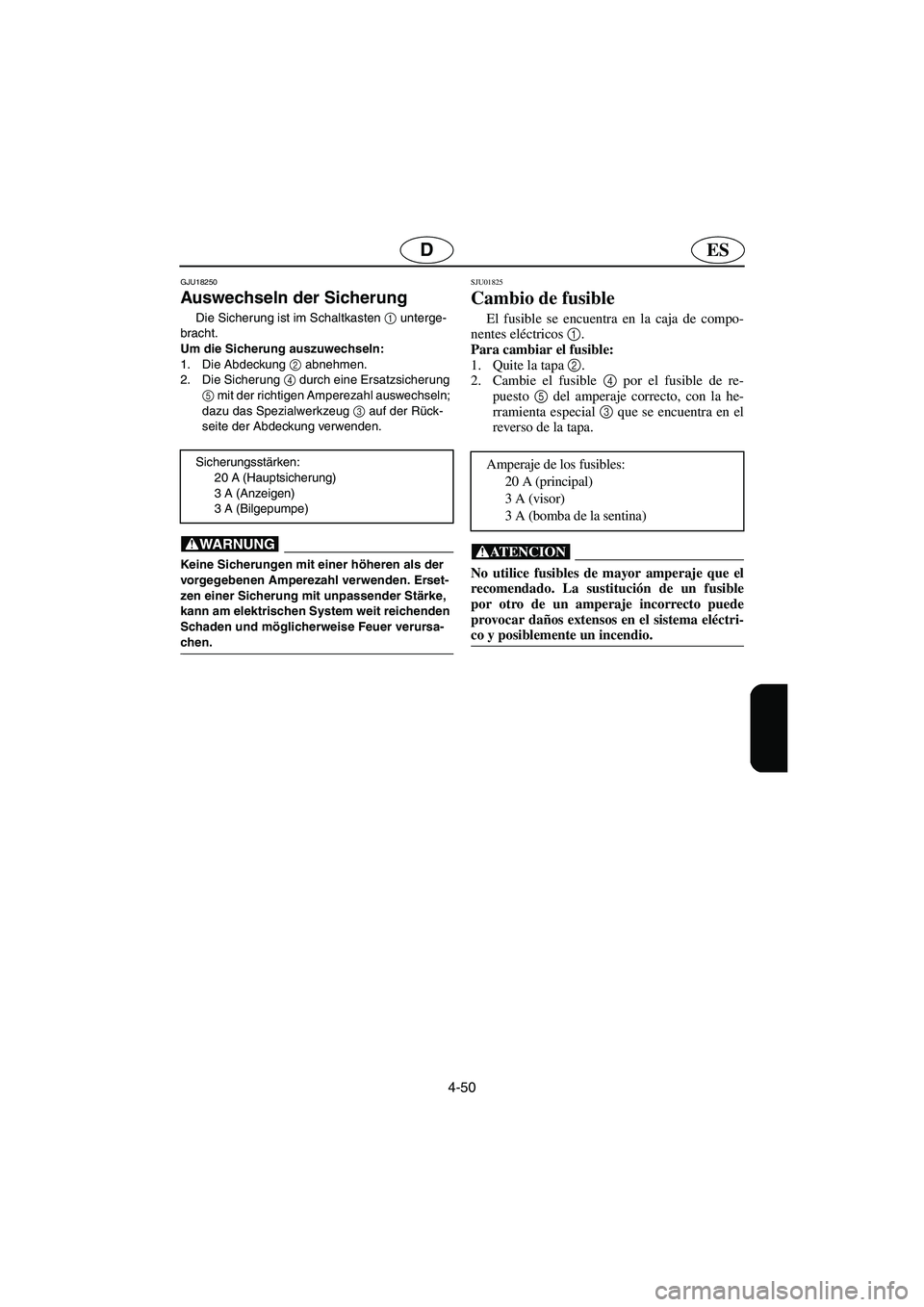

Auswechseln der Sicherung
Die Sicherung ist im Schaltkasten 1
unterge-
bracht.
Um die Sicherung auszuwechseln:
1. Die Abdeckung 2
abnehmen.
2. Die Sicherung 4
durch eine Ersatzsicherung
5
mit der richtigen Amperezahl auswechseln;
dazu das Spezialwerkzeug 3
auf der Rück-
seite der Abdeckung verwenden.
@ Keine Sicherungen mit einer höheren als der
vorgegebenen Amperezahl verwenden. Erset-
zen einer Sicherung mit unpassender Stärke,
kann am elektrischen System weit reichenden
Schaden und möglicherweise Feuer verursa-
chen.
@
Sicherungsstärken:
20 A (Hauptsicherung)
3 A (Anzeigen)
3 A (Bilgepumpe)
SJU01825
Cambio de fusible
El fusible se encuentra en la caja de compo-
nentes eléctricos 1
.
Para cambiar el fusible:
1. Quite la tapa 2
.
2. Cambie el fusible 4
por el fusible de re-
puesto 5
del amperaje correcto, con la he-
rramienta especial 3
que se encuentra en el
reverso de la tapa.
@ No utilice fusibles de mayor amperaje que el
recomendado. La sustitución de un fusible
por otro de un amperaje incorrecto puede
provocar daños extensos en el sistema eléctri-
co y posiblemente un incendio.
@
Amperaje de los fusibles:
20 A (principal)
3 A (visor)
3 A (bomba de la sentina)
A_F1Y80.book Page 50 Monday, September 5, 2005 11:17 AM

4-51
F
FJU01359
Spécifications
MODELE
ELEMENTUnitéFX/FX Cruiser
CAPACITE DU VEHICULE
Nombre maximum de personnes à bord Nombre de personnes 3
Charge maximale kg (lb) 240 (530)
DIMENSIONS
Longueur mm (in) 3.340 (131,5)
Largeur mm (in) 1.230 (48,4)
Hauteur mm (in) 1.160 (45,7)/1.240 (48,8)
Poids à sec kg (lb) 384 (847)/392 (864)
PERFORMANCES
Puissance maximum kW (PS) @ tr/min 103,0 (140)@ 10.000
Consommation maximum de carburant L/h (US gal/h, Imp gal/h) 44 (11,6, 9,7)
Rayon d’action à plein régime h. 1,59
Régime embrayétr/min 1.600–1.700
MOTEUR
Type de moteur 4 temps
Nombre de cylindres 4
Cylindrée du moteur
cm
3 (cu in)998 (60,9)
Alésage & course mm (in) 74 ×
58 (2,91 ×
2,28)
Taux de compression 11,4:1
Jeu de soupape (à froid)
Admission mm (in) 0,11–0,20 (0,0043–0,0079)
Echappement mm (in) 0,25–0,34 (0,0098–0,0134)
Système de lubrification Carter sec
Système de refroidissement Refroidissement par eau
Système de démarrage Démarreur électrique
Système d’allumage TCI
Bougie CR9EB (NGK)
Ecartement des électrodes mm (in) 0,7–0,8 (0,028–0,031)
Capacité de la batterie V-AH 12-19
Système de charge Volant magnétique
A_F1Y80.book Page 51 Monday, September 5, 2005 11:17 AM

4-52
F
UNITE D’ENTRAINEMENT
Système de propulsion Pompe de propulsion
Type de pompe de propulsion Flux axial, un seul étage
Rotation de la turbine Dans le sens contraire des aiguilles d’une montre
(vu de l’arrière)
Angle horizontal de la tuyère de pousséeDegrés 24 + 24
Angle d’assiette de la tuyère de pousséeDegrés -10, -5, 0, 5, 10
CARBURANT ET HUILE
Carburant recommandéEssence normale sans plomb
Indice d’octane minimum IOP
IOR86
90
Huile moteur recommandée SAE 10W-30
API SE, SF, SG, SH, SJ, SL
Capacité du réservoir de carburant
Total L (US gal, Imp gal) 70 (18,5, 15,5)
Quantité d’huile moteur
Avec remplacement du filtre à huile L (US qt, Imp qt) 2,2 (2,3, 1,9)
Sans remplacement du filtre à huile L (US qt, Imp qt) 2,0 (2,1, 1,8)
Quantité totale L (US qt, Imp qt) 4,3 (4,5, 3,8)MODELE
ELEMENTUnitéFX/FX Cruiser
A_F1Y80.book Page 52 Monday, September 5, 2005 11:17 AM

4-53
D
GJU13590

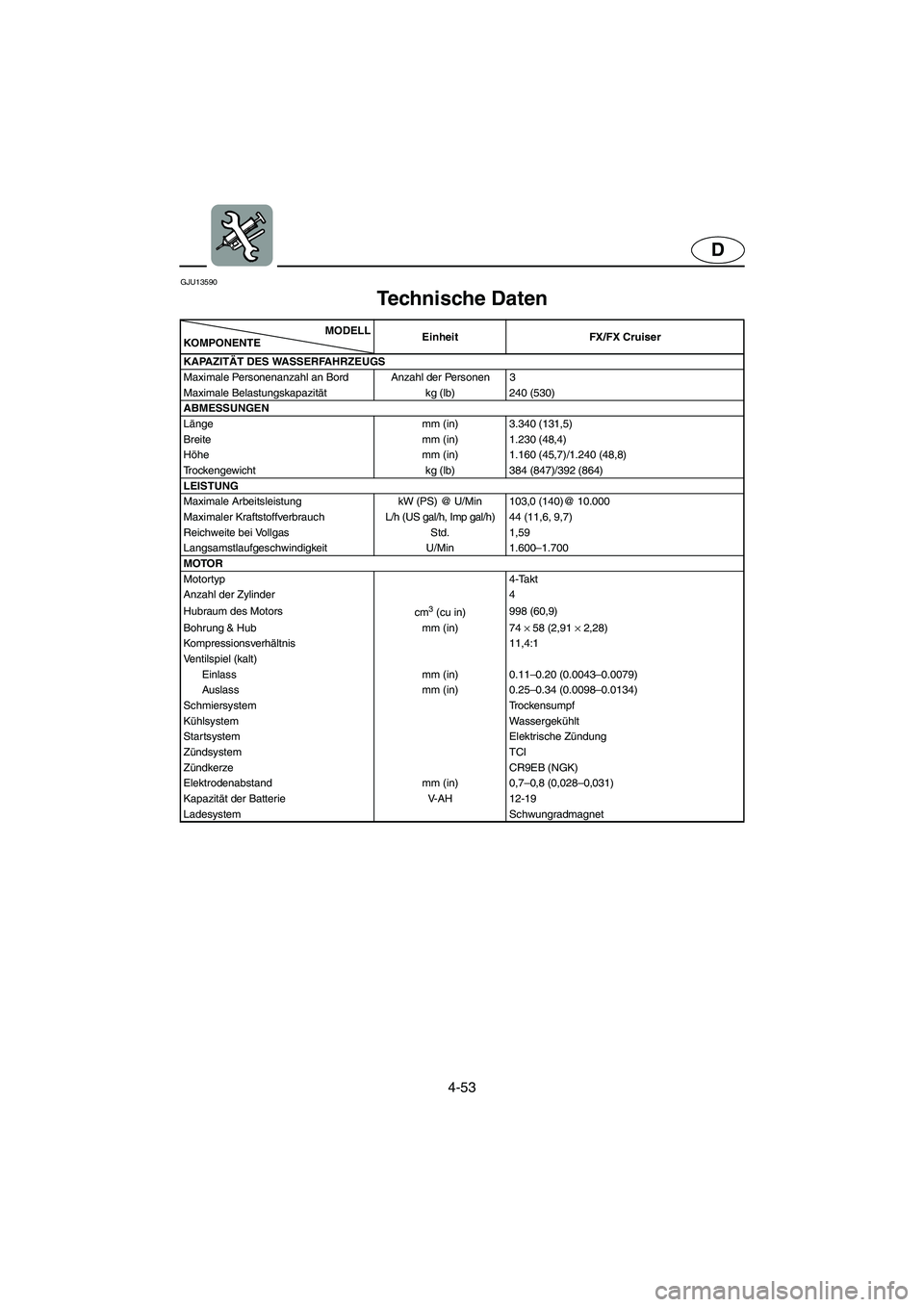

Technische Daten
MODELL
KOMPON ENTEEinheit FX/FX Cruiser
KAPAZITÄT DES WASSERFAHRZEUGS
Maximale Personenanzahl an Bord Anzahl der Personen 3
Maximale Belastungskapazität kg (lb) 240 (530)
ABMESSUNGEN
Länge mm (in) 3.340 (131,5)
Breite mm (in) 1.230 (48,4)
Höhe mm (in) 1.160 (45,7)/1.240 (48,8)
Trockengewicht kg (lb) 384 (847)/392 (864)
LEISTUNG
Maximale Arbeitsleistung kW (PS) @ U/Min 103,0 (140)@ 10.000
Maximaler Kraftstoffverbrauch L/h (US gal/h, Imp gal/h) 44 (11,6, 9,7)
Reichweite bei Vollgas Std. 1,59
Langsamstlaufgeschwindigkeit U/Min 1.600–1.700
MOTOR
Motortyp 4-Takt
Anzahl der Zylinder 4
Hubraum des Motors
cm
3 (cu in)998 (60,9)
Bohrung & Hub mm (in) 74 ×
58 (2,91 ×
2,28)
Kompressionsverhältnis 11,4:1
Ventilspiel (kalt)
Einlass mm (in) 0.11–0.20 (0.0043–0.0079)
Auslass mm (in) 0.25–0.34 (0.0098–0.0134)
Schmiersystem Trockensumpf
Kühlsystem Wassergekühlt
Startsystem Elektrische Zündung
Zündsystem TCI
Zündkerze CR9EB (NGK)
Elektrodenabstand mm (in) 0,7–0,8 (0,028–0,031)
Kapazität der Batterie V-AH 12-19
Ladesystem Schwungradmagnet
A_F1Y80.book Page 53 Monday, September 5, 2005 11:17 AM

4-54
D

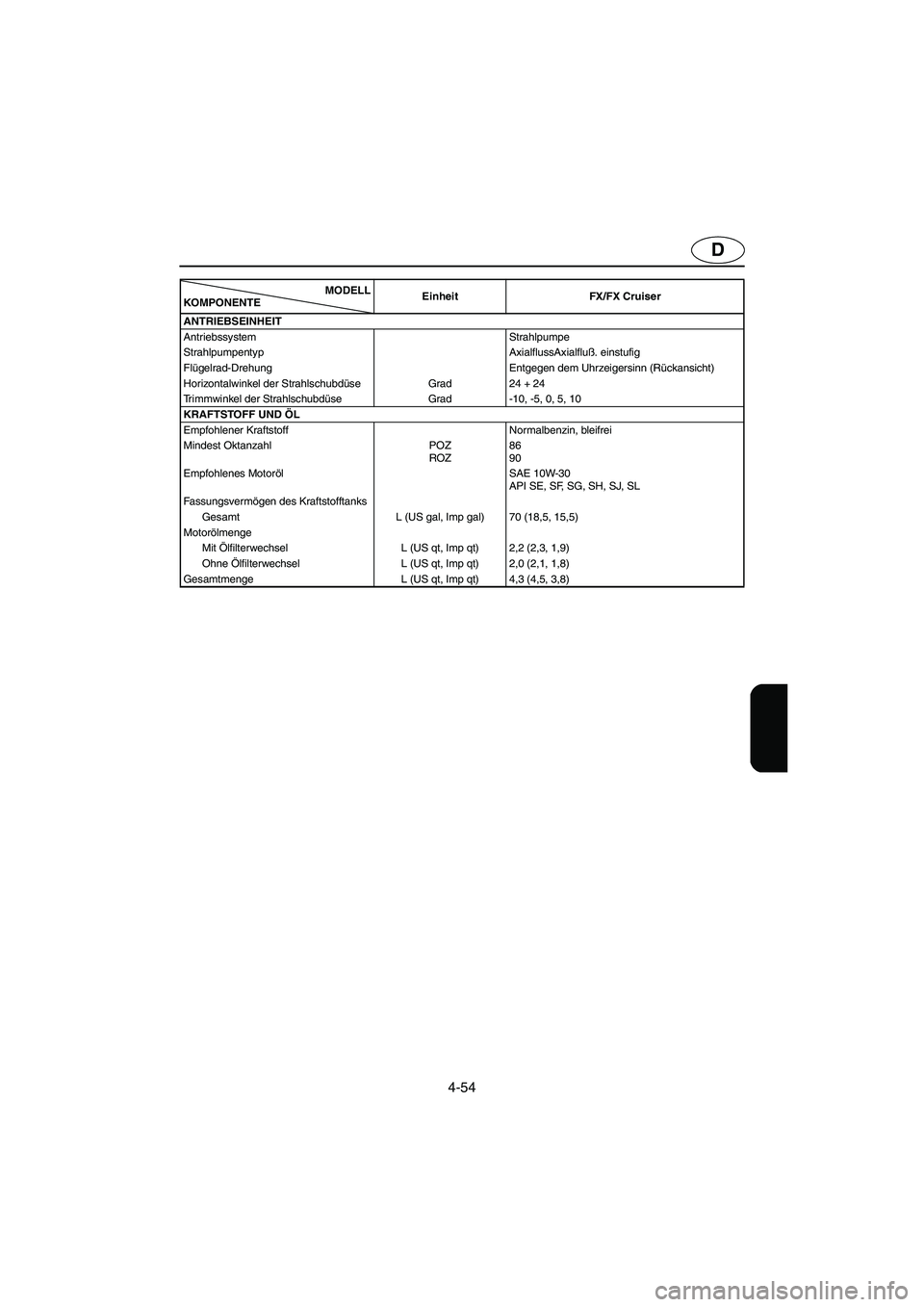

ANTRIEBSEINHEIT
Antriebssystem Strahlpumpe
Strahlpumpentyp AxialflussAxialfluß. einstufig
Flügelrad-Drehung Entgegen dem Uhrzeigersinn (Rückansicht)
Horizontalwinkel der Strahlschubdüse Grad 24 + 24
Trimmwinkel der Strahlschubdüse Grad -10, -5, 0, 5, 10
KRAFTSTOFF UND ÖL
Empfohlener Kraftstoff Normalbenzin, bleifrei
Mindest Oktanzahl POZ
ROZ86
90
Empfohlenes Motoröl SAE 10W-30
API SE, SF, SG, SH, SJ, SL
Fassungsvermögen des Kraftstofftanks
Gesamt L (US gal, Imp gal) 70 (18,5, 15,5)
Motorölmenge
Mit Ölfilterwechsel L (US qt, Imp qt) 2,2 (2,3, 1,9)
Ohne Ölfilterwechsel L (US qt, Imp qt) 2,0 (2,1, 1,8)
Gesamtmenge L (US qt, Imp qt) 4,3 (4,5, 3,8)MODELL
KOMPON ENTEEinheit FX/FX Cruiser
A_F1Y80.book Page 54 Monday, September 5, 2005 11:17 AM

4-55
ES
SJU01359

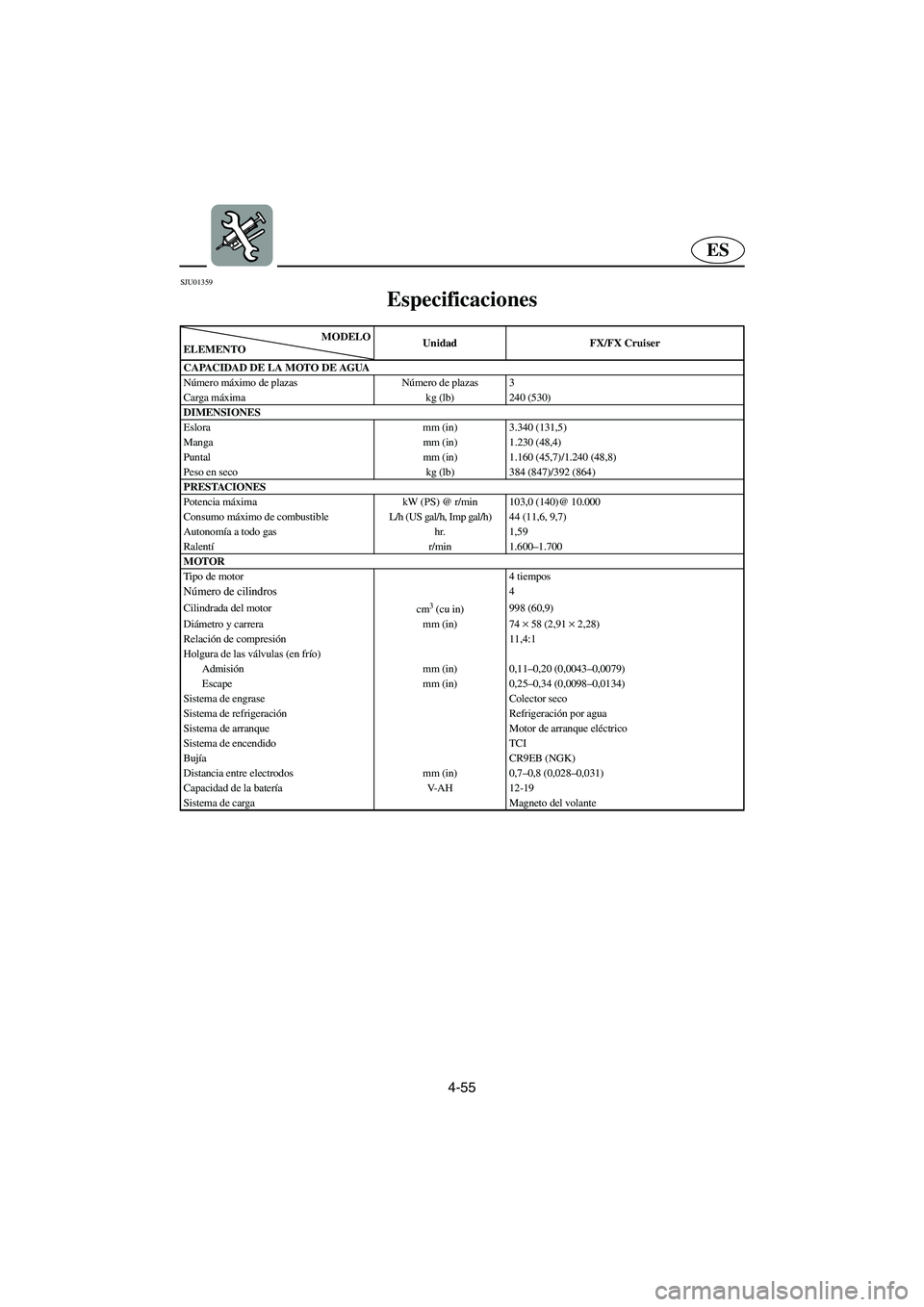

Especificaciones
MODELO
ELEMENTOUnidad FX/FX Cruiser
CAPACIDAD DE LA MOTO DE AGUA
Número máximo de plazas Número de plazas 3
Carga máxima kg (lb) 240 (530)
DIMENSIONES
Eslora mm (in) 3.340 (131,5)
Manga mm (in) 1.230 (48,4)
Puntal mm (in) 1.160 (45,7)/1.240 (48,8)
Peso en seco kg (lb) 384 (847)/392 (864)
PRESTACIONES
Potencia máxima kW (PS) @ r/min 103,0 (140)@ 10.000
Consumo máximo de combustible L/h (US gal/h, Imp gal/h) 44 (11,6, 9,7)
Autonomía a todo gas hr. 1,59
Ralentír/min 1.600–1.700
MOTOR
Tipo de motor 4 tiempos
Número de cilindros4
Cilindrada del motor
cm3 (cu in)998 (60,9)
Diámetro y carrera mm (in) 74 ×
58 (2,91 ×
2,28)
Relación de compresión 11,4:1
Holgura de las válvulas (en frío)
Admisión mm (in) 0,11–0,20 (0,0043–0,0079)
Escape mm (in) 0,25–0,34 (0,0098–0,0134)
Sistema de engrase Colector seco
Sistema de refrigeración Refrigeración por agua
Sistema de arranque Motor de arranque eléctrico
Sistema de encendido TCI
Bujía CR9EB (NGK)
Distancia entre electrodos mm (in) 0,7–0,8 (0,028–0,031)
Capacidad de la batería V-AH 12-19
Sistema de carga Magneto del volante
A_F1Y80.book Page 55 Monday, September 5, 2005 11:17 AM

4-56
ES

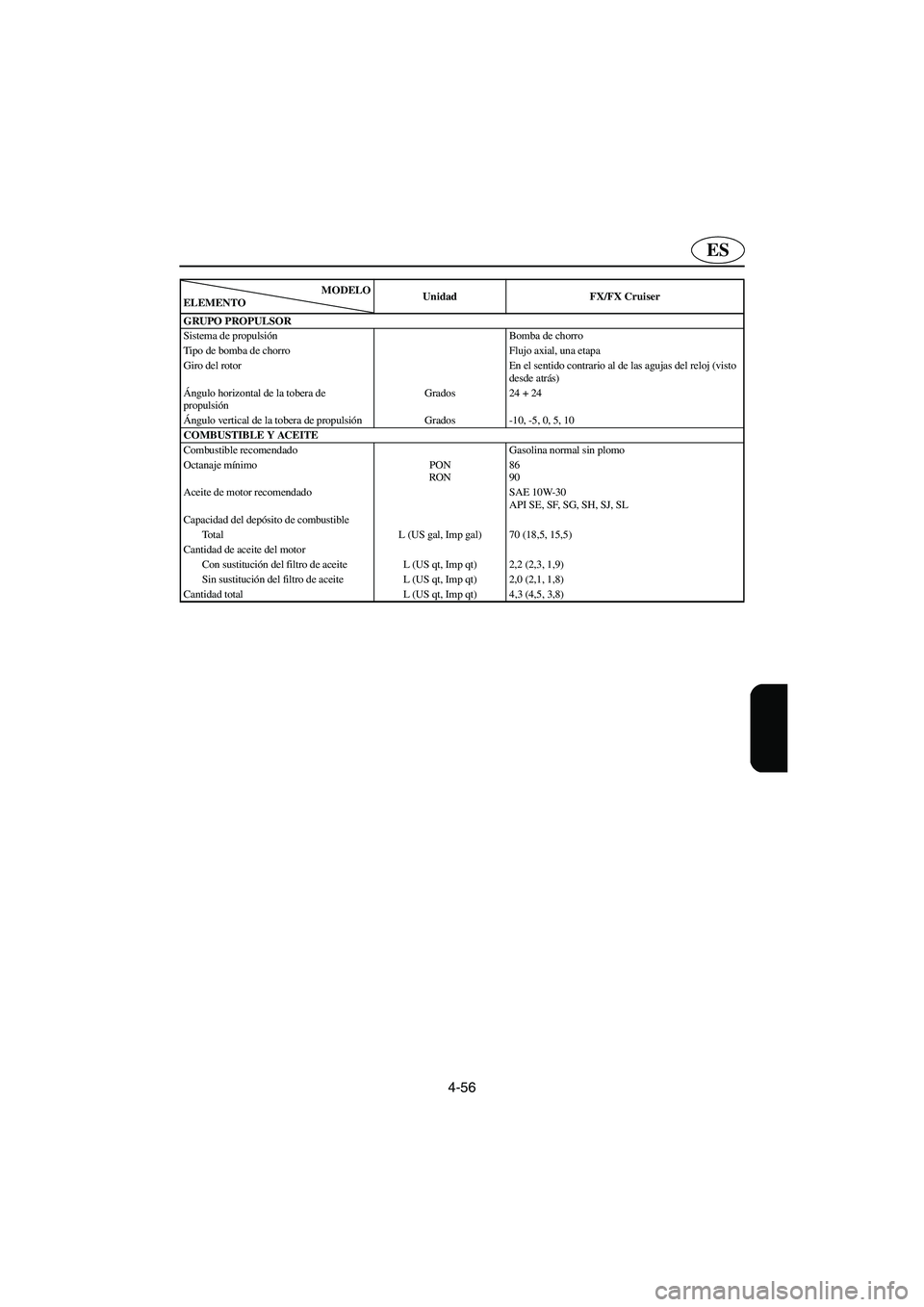

GRUPO PROPULSOR
Sistema de propulsión Bomba de chorro
Tipo de bomba de chorro Flujo axial, una etapa
Giro del rotor En el sentido contrario al de las agujas del reloj (visto
desde atrás)
Ángulo horizontal de la tobera de
propulsiónGrados 24 + 24
Ángulo vertical de la tobera de propulsión Grados -10, -5, 0, 5, 10
COMBUSTIBLE Y ACEITE
Combustible recomendado Gasolina normal sin plomo
Octanaje mínimo PON
RON86
90
Aceite de motor recomendado SAE 10W-30
API SE, SF, SG, SH, SJ, SL
Capacidad del depósito de combustible
Total L (US gal, Imp gal) 70 (18,5, 15,5)
Cantidad de aceite del motor
Con sustitución del filtro de aceite L (US qt, Imp qt) 2,2 (2,3, 1,9)
Sin sustitución del filtro de aceite L (US qt, Imp qt) 2,0 (2,1, 1,8)
Cantidad total L (US qt, Imp qt) 4,3 (4,5, 3,8)MODELO
ELEMENTOUnidad FX/FX Cruiser
A_F1Y80.book Page 56 Monday, September 5, 2005 11:17 AM

F
FJU01115

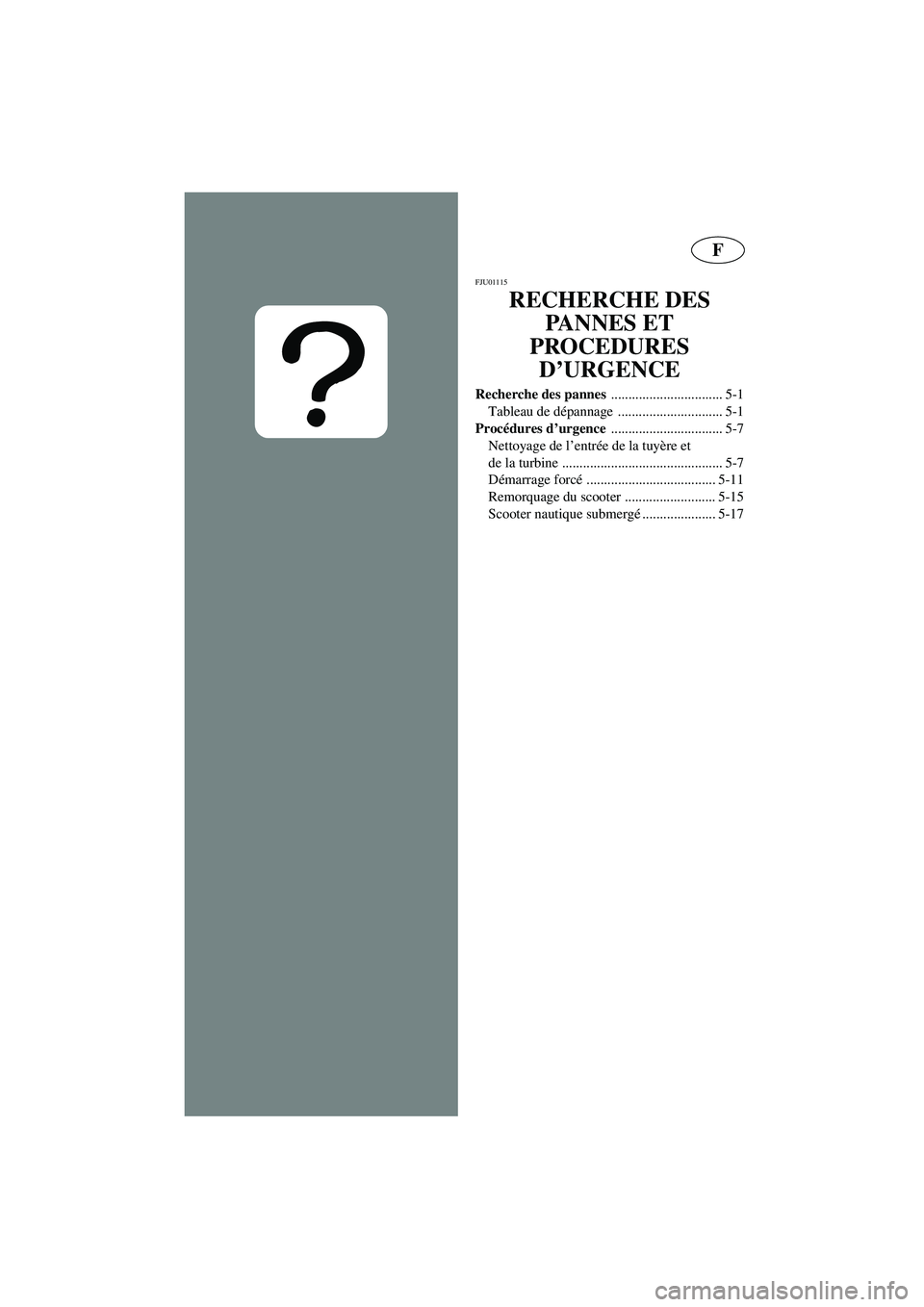

RECHERCHE DES
PANNES ET
PROCEDURES
D’URGENCE
Recherche des pannes
................................ 5-1
Tableau de dépannage .............................. 5-1
Procédures d’urgence
................................ 5-7
Nettoyage de l’entrée de la tuyère et
de la turbine .............................................. 5-7
Démarrage forcé ..................................... 5-11
Remorquage du scooter .......................... 5-15
Scooter nautique submergé..................... 5-17
