YAMAHA FX CRUISER 2006 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2006, Model line: FX CRUISER, Model: YAMAHA FX CRUISER 2006Pages: 294, tamaño PDF: 17.52 MB
Page 231 of 294
4-28
ESD
@ Liegt ein Ölaustritt vor oder leuchtet die Öl-
druck-Warnleuchte bei laufendem Motor, den
Motor sofort abschalten und das Wasserfahr-
zeug von einem Yamaha-Händler überprüfen
lassen. Wird der Motor unter solchen Bedin-
gungen weiter betrieben, könnten ernsthafte
Motorschäden erfolgen.
@
@ Si se produce una fuga de aceite o se enciende
el indicador de alarma de presión de aceite
cuando el motor está en marcha, pare inme-
diatamente el motor y haga revisar la moto de
agua en un concesionario Yamaha. Si conti-
núa utilizándolo en tales condiciones, el motor
puede resultar gravemente averiado.
@
A_F1Y80.book Page 28 Monday, September 5, 2005 11:17 AM
Page 232 of 294

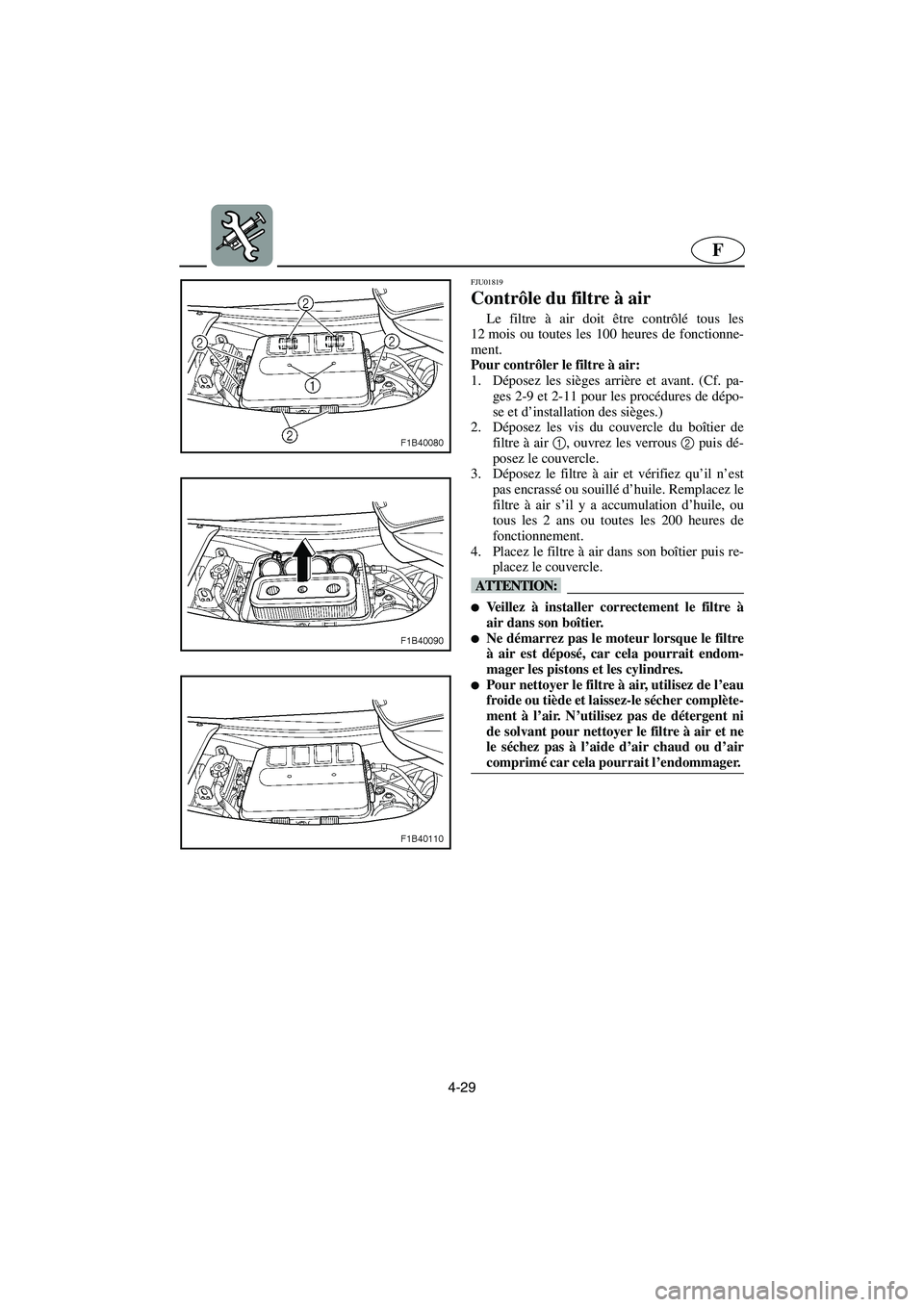

4-29
F
FJU01819
Contrôle du filtre à air
Le filtre à air doit être contrôlé tous les
12 mois ou toutes les 100 heures de fonctionne-
ment.
Pour contrôler le filtre à air:
1. Déposez les sièges arrière et avant. (Cf. pa-
ges 2-9 et 2-11 pour les procédures de dépo-
se et d’installation des sièges.)
2. Déposez les vis du couvercle du boîtier de
filtre à air 1
, ouvrez les verrous 2
puis dé-
posez le couvercle.
3. Déposez le filtre à air et vérifiez qu’il n’est
pas encrassé ou souillé d’huile. Remplacez le
filtre à air s’il y a accumulation d’huile, ou
tous les 2 ans ou toutes les 200 heures de
fonctionnement.
4. Placez le filtre à air dans son boîtier puis re-
placez le couvercle.
@ Veillez à installer correctement le filtre à
air dans son boîtier.
Ne démarrez pas le moteur lorsque le filtre
à air est déposé, car cela pourrait endom-
mager les pistons et les cylindres.
Pour nettoyer le filtre à air, utilisez de l’eau
froide ou tiède et laissez-le sécher complète-
ment à l’air. N’utilisez pas de détergent ni
de solvant pour nettoyer le filtre à air et ne
le séchez pas à l’aide d’air chaud ou d’air
comprimé car cela pourrait l’endommager.
@
A_F1Y80.book Page 29 Monday, September 5, 2005 11:17 AM
Page 233 of 294

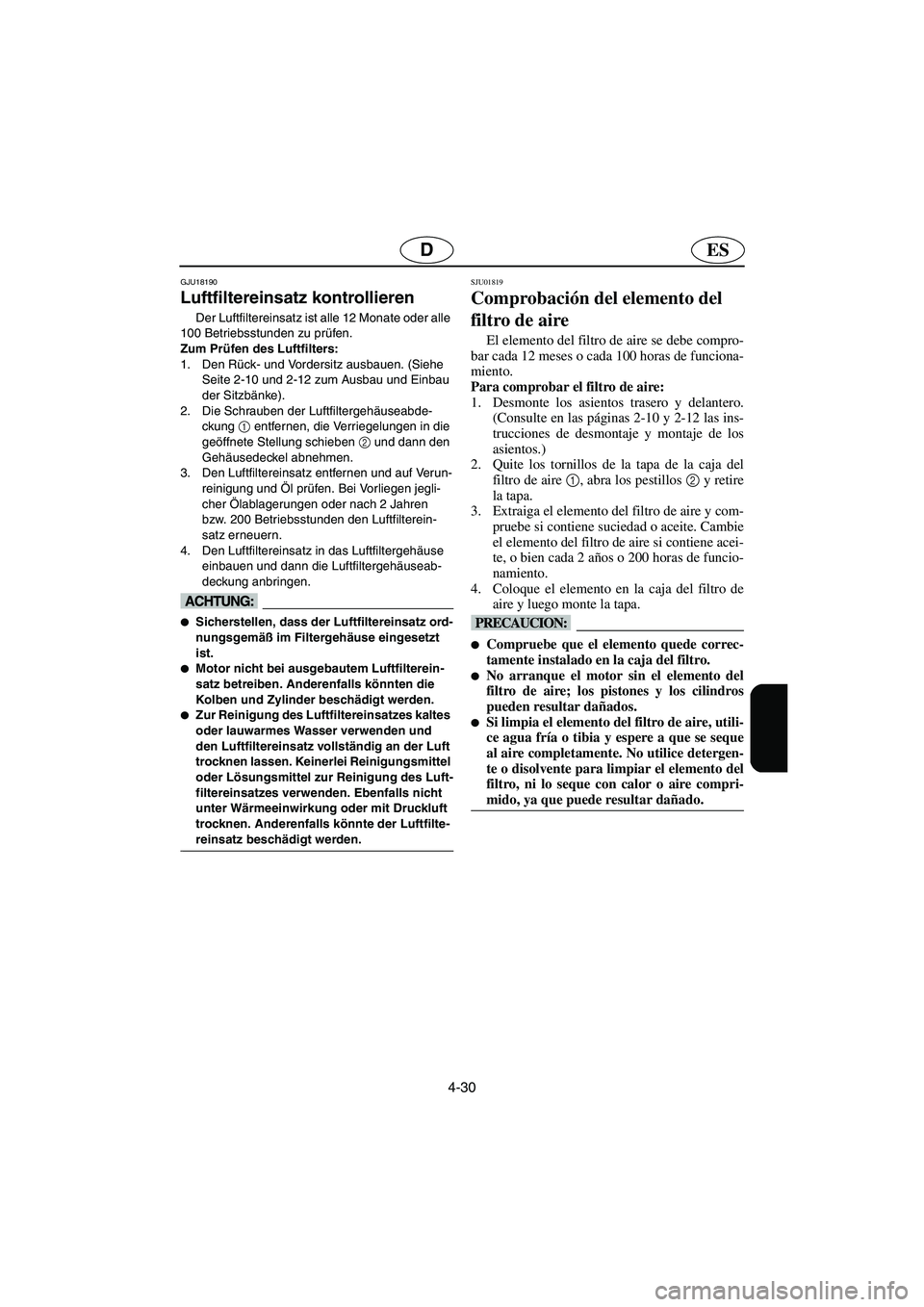

4-30
ESD
GJU18190
Luftfiltereinsatz kontrollieren
Der Luftfiltereinsatz ist alle 12 Monate oder alle
100 Betriebsstunden zu prüfen.
Zum Prüfen des Luftfilters:
1. Den Rück- und Vordersitz ausbauen. (Siehe
Seite 2-10 und 2-12 zum Ausbau und Einbau
der Sitzbänke).
2. Die Schrauben der Luftfiltergehäuseabde-
ckung 1
entfernen, die Verriegelungen in die
geöffnete Stellung schieben 2
und dann den
Gehäusedeckel abnehmen.
3. Den Luftfiltereinsatz entfernen und auf Verun-
reinigung und Öl prüfen. Bei Vorliegen jegli-
cher Ölablagerungen oder nach 2 Jahren
bzw. 200 Betriebsstunden den Luftfilterein-
satz erneuern.
4. Den Luftfiltereinsatz in das Luftfiltergehäuse
einbauen und dann die Luftfiltergehäuseab-
deckung anbringen.
@ Sicherstellen, dass der Luftfiltereinsatz ord-
nungsgemäß im Filtergehäuse eingesetzt
ist.
Motor nicht bei ausgebautem Luftfilterein-
satz betreiben. Anderenfalls könnten die
Kolben und Zylinder beschädigt werden.
Zur Reinigung des Luftfiltereinsatzes kaltes
oder lauwarmes Wasser verwenden und
den Luftfiltereinsatz vollständig an der Luft
trocknen lassen. Keinerlei Reinigungsmittel
oder Lösungsmittel zur Reinigung des Luft-
filtereinsatzes verwenden. Ebenfalls nicht
unter Wärmeeinwirkung oder mit Druckluft
trocknen. Anderenfalls könnte der Luftfilte-
reinsatz beschädigt werden.
@
SJU01819
Comprobación del elemento del
filtro de aire
El elemento del filtro de aire se debe compro-
bar cada 12 meses o cada 100 horas de funciona-
miento.
Para comprobar el filtro de aire:
1. Desmonte los asientos trasero y delantero.
(Consulte en las páginas 2-10 y 2-12 las ins-
trucciones de desmontaje y montaje de los
asientos.)
2. Quite los tornillos de la tapa de la caja del
filtro de aire 1
, abra los pestillos 2
y retire
la tapa.
3. Extraiga el elemento del filtro de aire y com-
pruebe si contiene suciedad o aceite. Cambie
el elemento del filtro de aire si contiene acei-
te, o bien cada 2 años o 200 horas de funcio-
namiento.
4. Coloque el elemento en la caja del filtro de
aire y luego monte la tapa.
@ Compruebe que el elemento quede correc-
tamente instalado en la caja del filtro.
No arranque el motor sin el elemento del
filtro de aire; los pistones y los cilindros
pueden resultar dañados.
Si limpia el elemento del filtro de aire, utili-
ce agua fría o tibia y espere a que se seque
al aire completamente. No utilice detergen-
te o disolvente para limpiar el elemento del
filtro, ni lo seque con calor o aire compri-
mido, ya que puede resultar dañado.
@
A_F1Y80.book Page 30 Monday, September 5, 2005 11:17 AM
Page 234 of 294

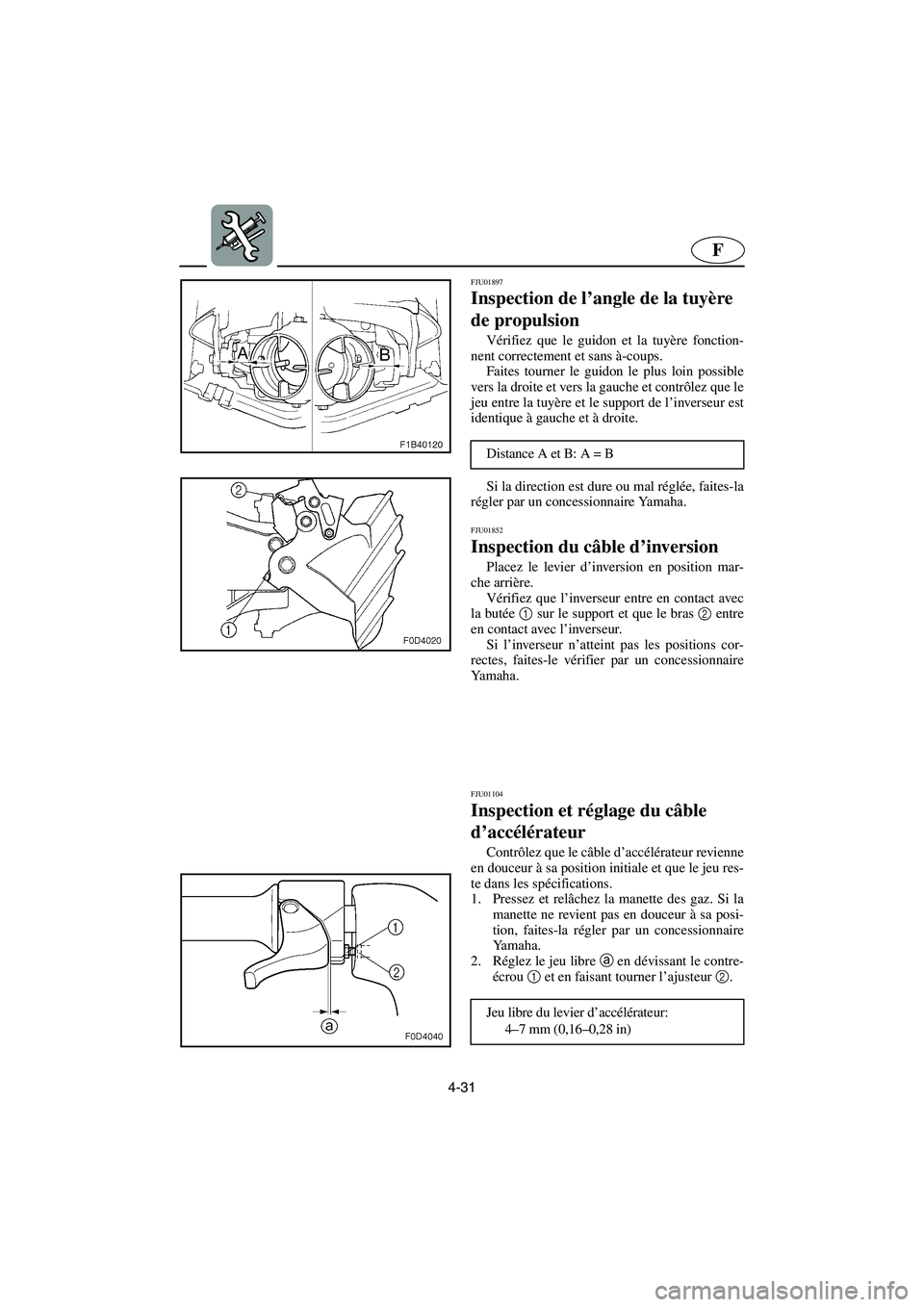

4-31
F
FJU01897
Inspection de l’angle de la tuyère
de propulsion
Vérifiez que le guidon et la tuyère fonction-
nent correctement et sans à-coups.
Faites tourner le guidon le plus loin possible
vers la droite et vers la gauche et contrôlez que le
jeu entre la tuyère et le support de l’inverseur est
identique à gauche et à droite.
Si la direction est dure ou mal réglée, faites-la
régler par un concessionnaire Yamaha.
FJU01852
Inspection du câble d’inversion
Placez le levier d’inversion en position mar-
che arrière.
Vérifiez que l’inverseur entre en contact avec
la butée 1
sur le support et que le bras 2
entre
en contact avec l’inverseur.
Si l’inverseur n’atteint pas les positions cor-
rectes, faites-le vérifier par un concessionnaire
Ya m a h a .
FJU01104
Inspection et réglage du câble
d’accélérateur
Contrôlez que le câble d’accélérateur revienne
en douceur à sa position initiale et que le jeu res-
te dans les spécifications.
1. Pressez et relâchez la manette des gaz. Si la
manette ne revient pas en douceur à sa posi-
tion, faites-la régler par un concessionnaire
Ya m a h a .
2. Réglez le jeu libre a
en dévissant le contre-
écrou 1
et en faisant tourner l’ajusteur 2
. Distance A et B: A = B
Jeu libre du levier d’accélérateur:
4–7 mm (0,16–0,28 in)
A_F1Y80.book Page 31 Monday, September 5, 2005 11:17 AM
Page 235 of 294
4-32
ESD
GJU18970
Winkel der Jetdüse kontrollieren
Auf freie Beweglichkeit in der Funktion des
Lenkers und der Jetdüse kontrollieren.
Drehen Sie die Lenkergriffe so weit wie mög-
lich nach rechts und links und kontrollieren Sie,
dass der Spielraum zwischen der Jetdüse und der
Halterung der Umkehrklappe auf der rechten und
linken Seite gleich ist.
Die Steuerung, falls schwergängig oder falsch
eingestellt, vom Yamaha-Händler instand setzen
lassen.
GJU18520
Überprüfung des Schaltseilzugs
Den Schalthebel auf Rückwärtsfahrt stellen.
Stellen Sie sicher, dass die Umkehrklappe den
Anschlag 1
auf der Halterung berühr t, und dass
der Arm 2
die Umkehrklappe berühr t.
Falls die Umkehrklappe nicht die korrekte Posi-
tion erreicht, lassen Sie sie von einem Yamaha-
Vertragshändler warten.
GJU11040
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, dass der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und dass das
Spiel sich innerhalb der Herstellerangaben befin-
det.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha-
Ver tragshändler warten.
2. Das Spiel a
durch Lockern der Kontermutter
1
und durch Drehen des Einstellers 2
ein-
stellen. Abstand A und B: A = B
Spiel des Gashebels:
4–7 mm (0,16–0,28 in)
SJU01897
Verificación del ángulo de la
tobera de propulsión
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y compruebe que la
distancia entre la tobera de propulsión y el so-
porte de la compuerta de inversión sean iguales
en el lado derecho y el izquierdo.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha.
SJU01852
Revisión del cable del inversor
Sitúe la palanca del inversor en posición de
marcha atrás.
Verifique que la compuerta de inversión toque
el tope 1
del soporte y que el brazo 2
toque la
compuerta de inversión.
Si la compuerta de inversión no alcanza las
posiciones correctas, hágala reparar en un conce-
sionario Yamaha.
SJU01104
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador. Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre
a aflojando la contra-
tuerca 1
y girando el regulador 2
. Distancia A y B: A = B
Juego de la manilla del acelerador:
4–7 mm (0,16–0,28 in)
A_F1Y80.book Page 32 Monday, September 5, 2005 11:17 AM
Page 236 of 294

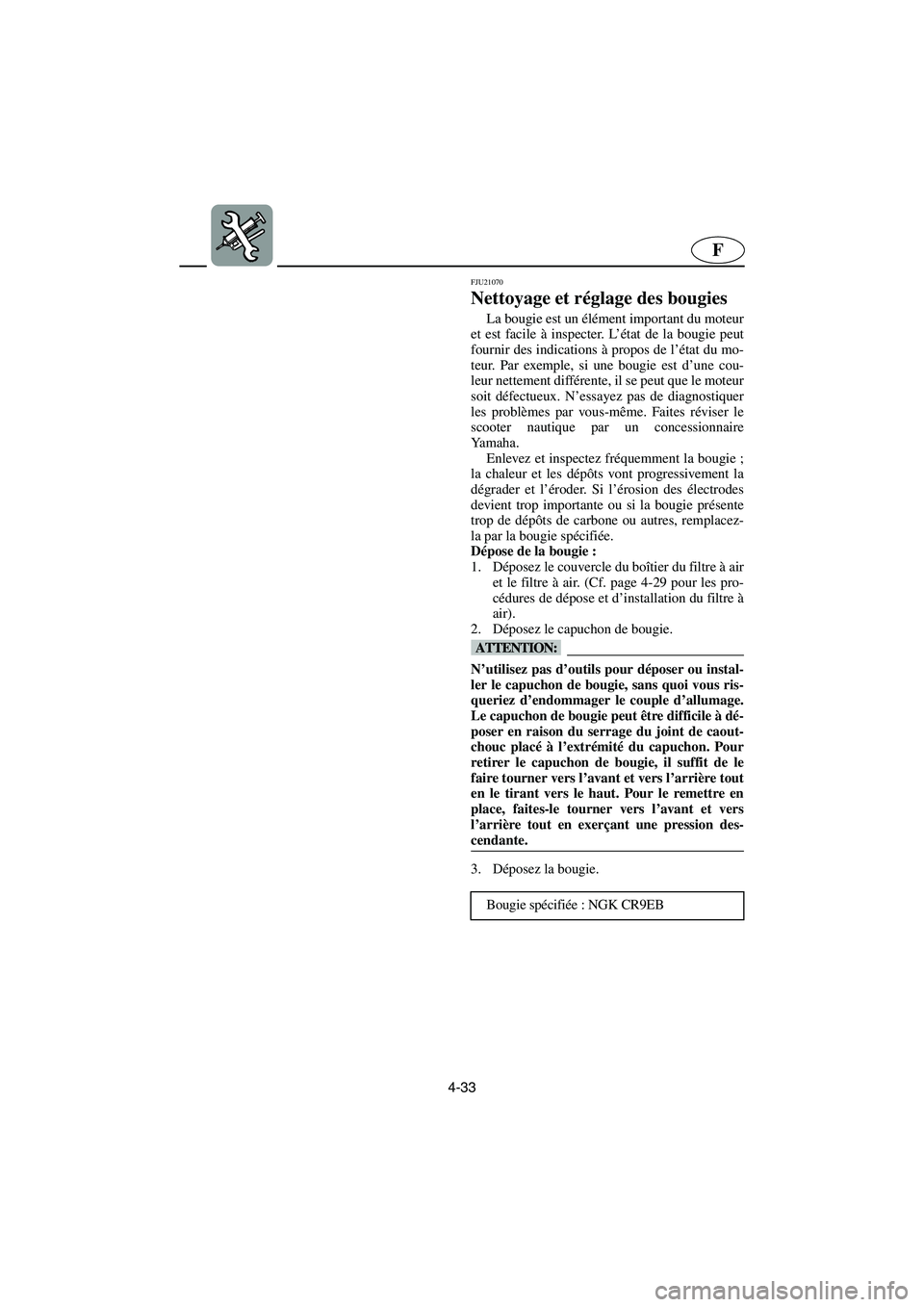

4-33
F
FJU21070
Nettoyage et réglage des bougies
La bougie est un élément important du moteur
et est facile à inspecter. L’état de la bougie peut
fournir des indications à propos de l’état du mo-
teur. Par exemple, si une bougie est d’une cou-
leur nettement différente, il se peut que le moteur
soit défectueux. N’essayez pas de diagnostiquer
les problèmes par vous-même. Faites réviser le
scooter nautique par un concessionnaire
Ya m a h a .
Enlevez et inspectez fréquemment la bougie ;
la chaleur et les dépôts vont progressivement la
dégrader et l’éroder. Si l’érosion des électrodes
devient trop importante ou si la bougie présente
trop de dépôts de carbone ou autres, remplacez-
la par la bougie spécifiée.
Dépose de la bougie :
1. Déposez le couvercle du boîtier du filtre à air
et le filtre à air. (Cf. page 4-29 pour les pro-
cédures de dépose et d’installation du filtre à
air).
2. Déposez le capuchon de bougie.
@ N’utilisez pas d’outils pour déposer ou instal-
ler le capuchon de bougie, sans quoi vous ris-
queriez d’endommager le couple d’allumage.
Le capuchon de bougie peut être difficile à dé-
poser en raison du serrage du joint de caout-
chouc placé à l’extrémité du capuchon. Pour
retirer le capuchon de bougie, il suffit de le
faire tourner vers l’avant et vers l’arrière tout
en le tirant vers le haut. Pour le remettre en
place, faites-le tourner vers l’avant et vers
l’arrière tout en exerçant une pression des-
cendante.
@
3. Déposez la bougie.
Bougie spécifiée : NGK CR9EB
A_F1Y80.book Page 33 Monday, September 5, 2005 11:17 AM
Page 237 of 294

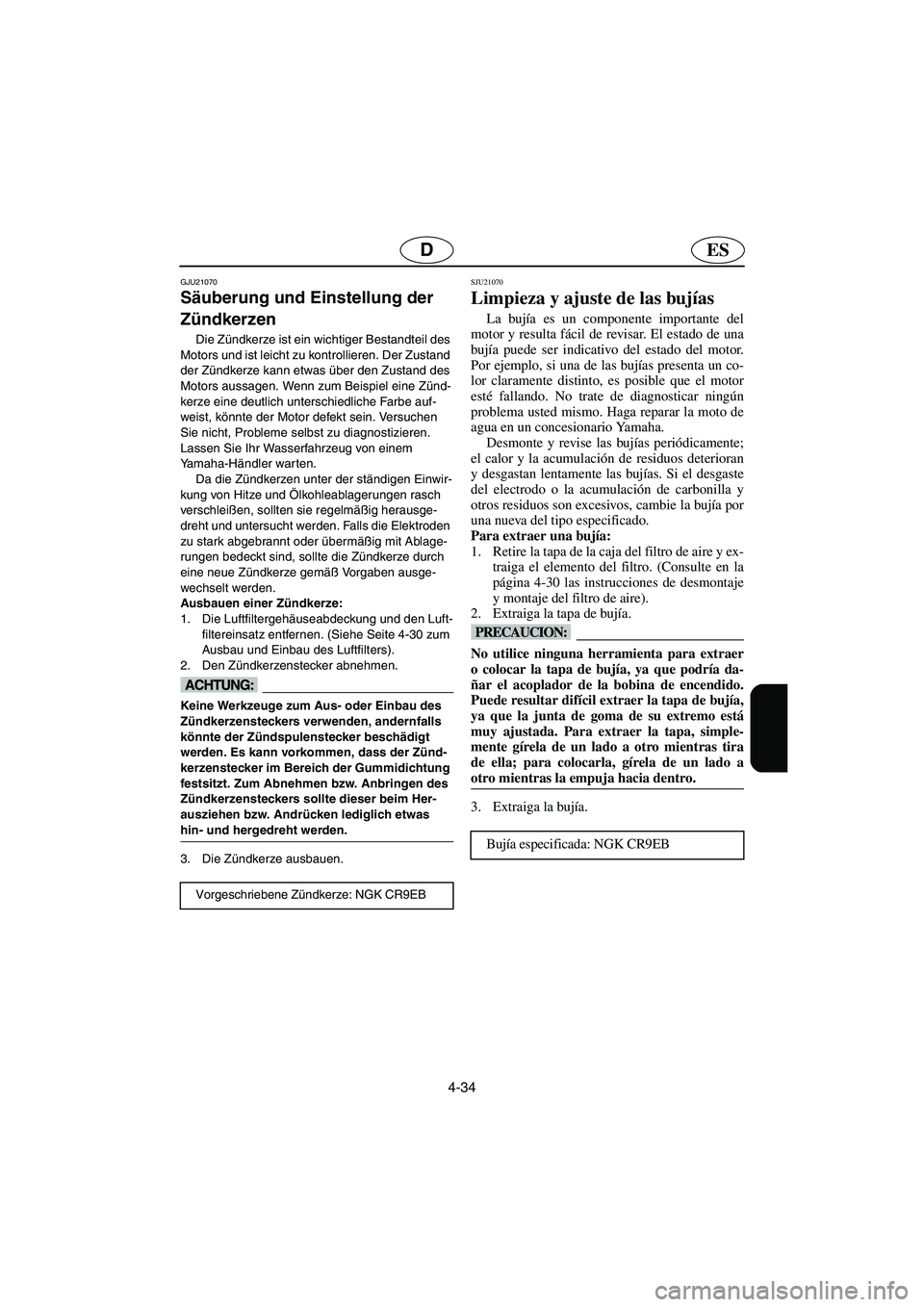

4-34
ESD
GJU21070
Säuberung und Einstellung der
Zündkerzen
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu kontrollieren. Der Zustand
der Zündkerze kann etwas über den Zustand des
Motors aussagen. Wenn zum Beispiel eine Zünd-
kerze eine deutlich unterschiedliche Farbe auf-
weist, könnte der Motor defekt sein. Versuchen
Sie nicht, Probleme selbst zu diagnostizieren.
Lassen Sie Ihr Wasserfahrzeug von einem
Yamaha-Händler warten.
Da die Zündkerzen unter der ständigen Einwir-
kung von Hitze und Ölkohleablagerungen rasch
verschleißen, sollten sie regelmäßig herausge-
dreht und untersucht werden. Falls die Elektroden
zu stark abgebrannt oder übermäßig mit Ablage-
rungen bedeckt sind, sollte die Zündkerze durch
eine neue Zündkerze gemäß Vorgaben ausge-
wechselt werden.
Ausbauen einer Zündkerze:
1. Die Luftfiltergehäuseabdeckung und den Luft-
filtereinsatz entfernen. (Siehe Seite 4-30 zum
Ausbau und Einbau des Luftfilters).
2. Den Zündkerzenstecker abnehmen.
@ Keine Werkzeuge zum Aus- oder Einbau des
Zündkerzensteckers verwenden, andernfalls
könnte der Zündspulenstecker beschädigt
werden. Es kann vorkommen, dass der Zünd-
kerzenstecker im Bereich der Gummidichtung
festsitzt. Zum Abnehmen bzw. Anbringen des
Zündkerzensteckers sollte dieser beim Her-
ausziehen bzw. Andrücken lediglich etwas
hin- und hergedreht werden.
@
3. Die Zündkerze ausbauen.
Vorgeschriebene Zündkerze: NGK CR9EB
SJU21070
Limpieza y ajuste de las bujías
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de una
bujía puede ser indicativo del estado del motor.
Por ejemplo, si una de las bujías presenta un co-
lor claramente distinto, es posible que el motor
esté fallando. No trate de diagnosticar ningún
problema usted mismo. Haga reparar la moto de
agua en un concesionario Yamaha.
Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterioran
y desgastan lentamente las bujías. Si el desgaste
del electrodo o la acumulación de carbonilla y
otros residuos son excesivos, cambie la bujía por
una nueva del tipo especificado.
Para extraer una bujía:
1. Retire la tapa de la caja del filtro de aire y ex-
traiga el elemento del filtro. (Consulte en la
página 4-30 las instrucciones de desmontaje
y montaje del filtro de aire).
2. Extraiga la tapa de bujía.
@ No utilice ninguna herramienta para extraer
o colocar la tapa de bujía, ya que podría da-
ñar el acoplador de la bobina de encendido.
Puede resultar difícil extraer la tapa de bujía,
ya que la junta de goma de su extremo está
muy ajustada. Para extraer la tapa, simple-
mente gírela de un lado a otro mientras tira
de ella; para colocarla, gírela de un lado a
otro mientras la empuja hacia dentro.
@
3. Extraiga la bujía.
Bujía especificada: NGK CR9EB
A_F1Y80.book Page 34 Monday, September 5, 2005 11:17 AM
Page 238 of 294
4-35
F
Mesurez l’écartement des électrodes a à
l’aide d’une jauge d’épaisseur. Si nécessaire,
remplacez la bougie ou réglez l’écartement des
électrodes conformément aux spécifications.
Pour installer la bougie :
1. Nettoyez la surface du joint.
2. Eliminez toute trace de saleté des filets de la
bougie.
3. Installez la bougie, puis serrez-la jusqu’à ob-
tenir le couple spécifié.
4. Installez le capuchon de bougie.
N.B.:@ Séchez toute trace d’eau sur la bougie ou à
l’intérieur du capuchon avant d’installer ce
dernier. Enfoncez le capuchon de la bougie
jusqu’à ce qu’il soit correctement fixé.
Si vous ne disposez pas d’une clé dynamomé-
trique lors de l’installation d’une nouvelle
bougie, une bonne estimation du couple de
serrage correct consiste à effectuer, après le
serrage manuel, un serrage supplémentaire de
1/4 à 1/2 tour supplémentaire à l’aide de la clé
à bougie fournie dans la trousse à outils. Fai-
tes serrez la bougie au couple correct à l’aide
d’une clé dynamométrique le plus rapidement
possible.
@
@ Faites attention à ne pas endommager l’iso-
lant lorsque vous enlevez ou placez une bou-
gie. Si l’isolant est endommagé, des étincelles
peuvent s’échapper, entraînant des risques
d’explosion ou d’incendie.
@
5. Placez le filtre à air dans son boîtier, puis re-
placez le couvercle. Ecartement des électrodes :
0,7–0,8 mm (0,028–0,031 in)
Couple de serrage de la bougie :
12,5 N·m (1,25 kgf·m, 9 ft·lb)
A_F1Y80.book Page 35 Monday, September 5, 2005 11:17 AM
Page 239 of 294
4-36
ESD

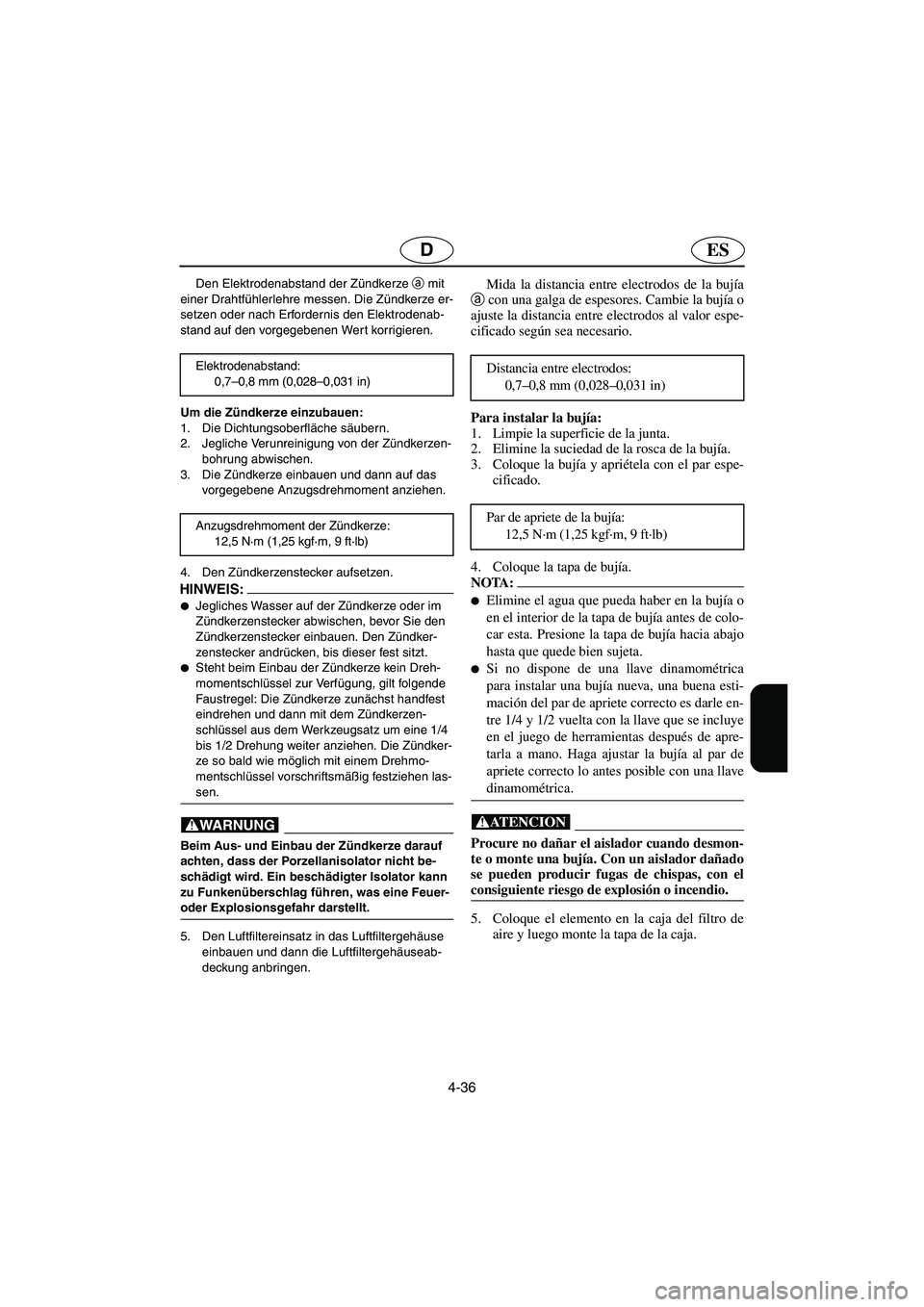

Den Elektrodenabstand der Zündkerze a
mit
einer Drahtfühlerlehre messen. Die Zündkerze er-
setzen oder nach Erfordernis den Elektrodenab-
stand auf den vorgegebenen Wert korrigieren.
Um die Zündkerze einzubauen:
1. Die Dichtungsoberfläche säubern.
2. Jegliche Verunreinigung von der Zündkerzen-
bohrung abwischen.
3. Die Zündkerze einbauen und dann auf das
vorgegebene Anzugsdrehmoment anziehen.
4. Den Zündkerzenstecker aufsetzen.
HINWEIS:@ Jegliches Wasser auf der Zündkerze oder im
Zündkerzenstecker abwischen, bevor Sie den
Zündkerzenstecker einbauen. Den Zündker-
zenstecker andrücken, bis dieser fest sitzt.
Steht beim Einbau der Zündkerze kein Dreh-
momentschlüssel zur Verfügung, gilt folgende
Faustregel: Die Zündkerze zunächst handfest
eindrehen und dann mit dem Zündkerzen-
schlüssel aus dem Werkzeugsatz um eine 1/4
bis 1/2 Drehung weiter anziehen. Die Zündker-
ze so bald wie möglich mit einem Drehmo-
mentschlüssel vorschriftsmäßig festziehen las-
sen.
@
@ Beim Aus- und Einbau der Zündkerze darauf
achten, dass der Porzellanisolator nicht be-
schädigt wird. Ein beschädigter Isolator kann
zu Funkenüberschlag führen, was eine Feuer-
oder Explosionsgefahr darstellt.
@
5. Den Luftfiltereinsatz in das Luftfiltergehäuse
einbauen und dann die Luftfiltergehäuseab-
deckung anbringen. Elektrodenabstand:
0,7–0,8 mm (0,028–0,031 in)
Anzugsdrehmoment der Zündkerze:
12,5 N·m (1,25 kgf·m, 9 ft·lb)
Mida la distancia entre electrodos de la bujía
a con una galga de espesores. Cambie la bujía o
ajuste la distancia entre electrodos al valor espe-
cificado según sea necesario.
Para instalar la bujía:
1. Limpie la superficie de la junta.
2. Elimine la suciedad de la rosca de la bujía.
3. Coloque la bujía y apriétela con el par espe-
cificado.
4. Coloque la tapa de bujía.
NOTA:@ Elimine el agua que pueda haber en la bujía o
en el interior de la tapa de bujía antes de colo-
car esta. Presione la tapa de bujía hacia abajo
hasta que quede bien sujeta.
Si no dispone de una llave dinamométrica
para instalar una bujía nueva, una buena esti-
mación del par de apriete correcto es darle en-
tre 1/4 y 1/2 vuelta con la llave que se incluye
en el juego de herramientas después de apre-
tarla a mano. Haga ajustar la bujía al par de
apriete correcto lo antes posible con una llave
dinamométrica.
@
@ Procure no dañar el aislador cuando desmon-
te o monte una bujía. Con un aislador dañado
se pueden producir fugas de chispas, con el
consiguiente riesgo de explosión o incendio.
@
5. Coloque el elemento en la caja del filtro de
aire y luego monte la tapa de la caja. Distancia entre electrodos:
0,7–0,8 mm (0,028–0,031 in)
Par de apriete de la bujía:
12,5 N·m (1,25 kgf·m, 9 ft·lb)
A_F1Y80.book Page 36 Monday, September 5, 2005 11:17 AM
Page 240 of 294
4-37
F
FJU22440

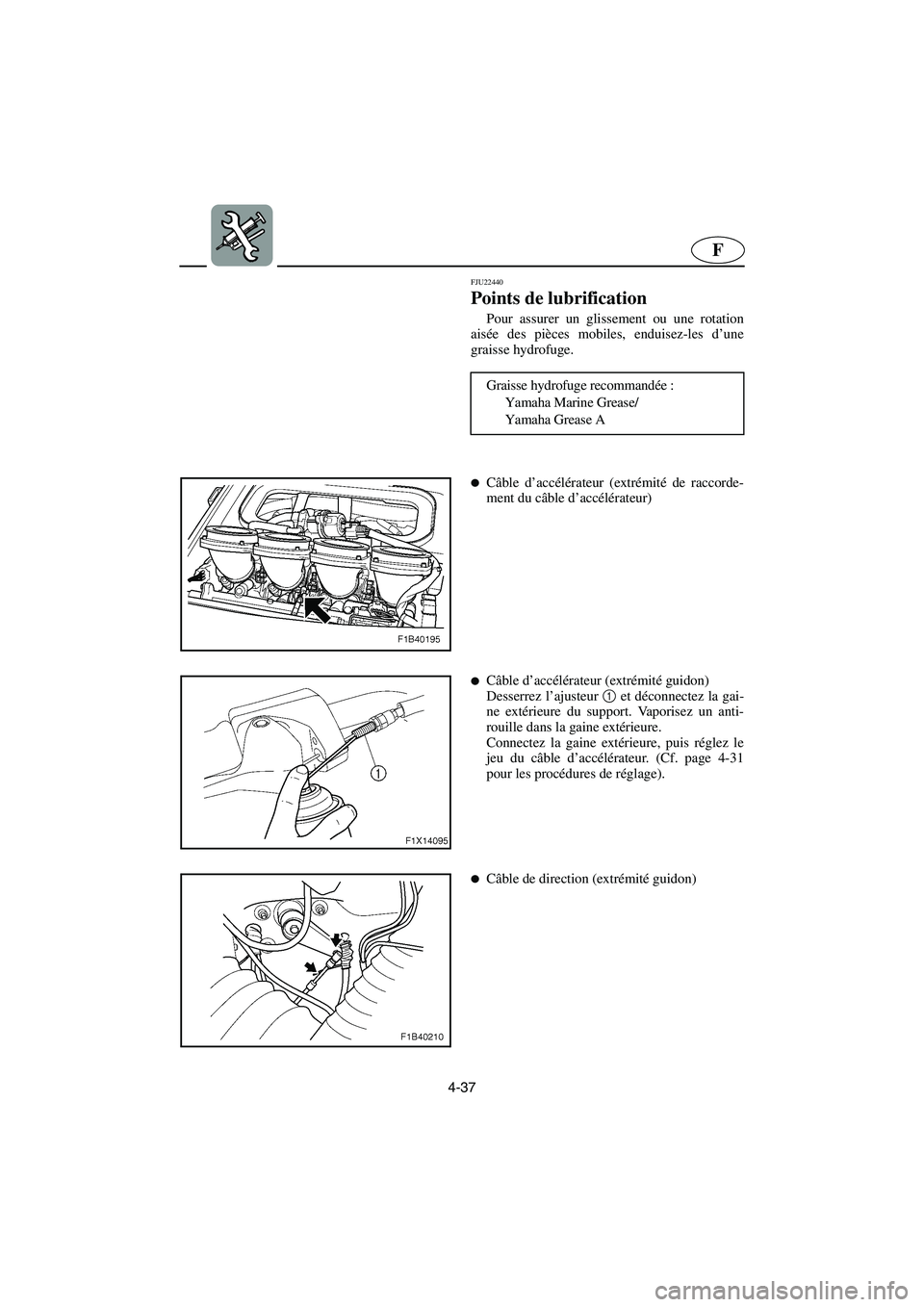

Points de lubrification
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, enduisez-les d’une
graisse hydrofuge.
Graisse hydrofuge recommandée :
Yamaha Marine Grease/
Yamaha Grease A
Câble d’accélérateur (extrémité de raccorde-
ment du câble d’accélérateur)
Câble d’accélérateur (extrémité guidon)
Desserrez l’ajusteur 1
et déconnectez la gai-
ne extérieure du support. Vaporisez un anti-
rouille dans la gaine extérieure.
Connectez la gaine extérieure, puis réglez le
jeu du câble d’accélérateur. (Cf. page 4-31
pour les procédures de réglage).
Câble de direction (extrémité guidon)
A_F1Y80.book Page 37 Monday, September 5, 2005 11:17 AM
