YAMAHA FX HO 2010 Manual de utilização (in Portuguese)

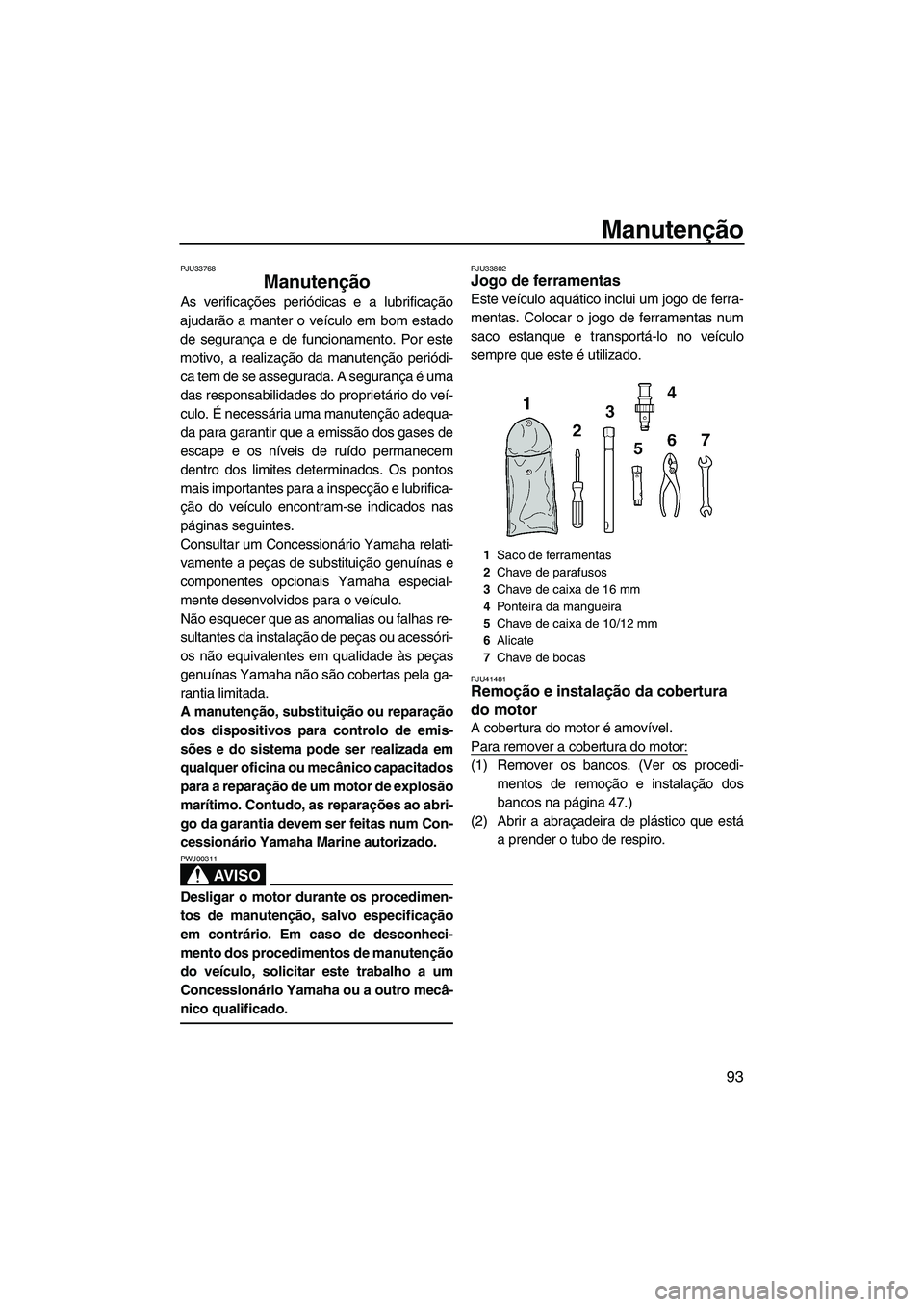

Manutenção
93
PJU33768
Manutenção
As verificações periódicas e a lubrificação
ajudarão a manter o veículo em bom estado
de segurança e de funcionamento. Por este
motivo, a realização da manutenção periódi-
ca tem de se assegurada. A segurança é uma
das responsabilidades do proprietário do veí-
culo. É necessária uma manutenção adequa-
da para garantir que a emissão dos gases de
escape e os níveis de ruído permanecem
dentro dos limites determinados. Os pontos
mais importantes para a inspecção e lubrifica-
ção do veículo encontram-se indicados nas
páginas seguintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessóri-
os não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacitados
para a reparação de um motor de explosão
marítimo. Contudo, as reparações ao abri-
go da garantia devem ser feitas num Con-
cessionário Yamaha Marine autorizado.
AV I S O
PWJ00311
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manutenção
do veículo, solicitar este trabalho a um
Concessionário Yamaha ou a outro mecâ-
nico qualificado.
PJU33802Jogo de ferramentas
Este veículo aquático inclui um jogo de ferra-
mentas. Colocar o jogo de ferramentas num
saco estanque e transportá-lo no veículo
sempre que este é utilizado.
PJU41481Remoção e instalação da cobertura
do motor
A cobertura do motor é amovível.
Para remover a cobertura do motor:
(1) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 47.)
(2) Abrir a abraçadeira de plástico que está
a prender o tubo de respiro.
1Saco de ferramentas
2Chave de parafusos
3Chave de caixa de 16 mm
4Ponteira da mangueira
5Chave de caixa de 10/12 mm
6Alicate
7Chave de bocas
UF2H71P0.book Page 93 Tuesday, July 7, 2009 7:35 PM

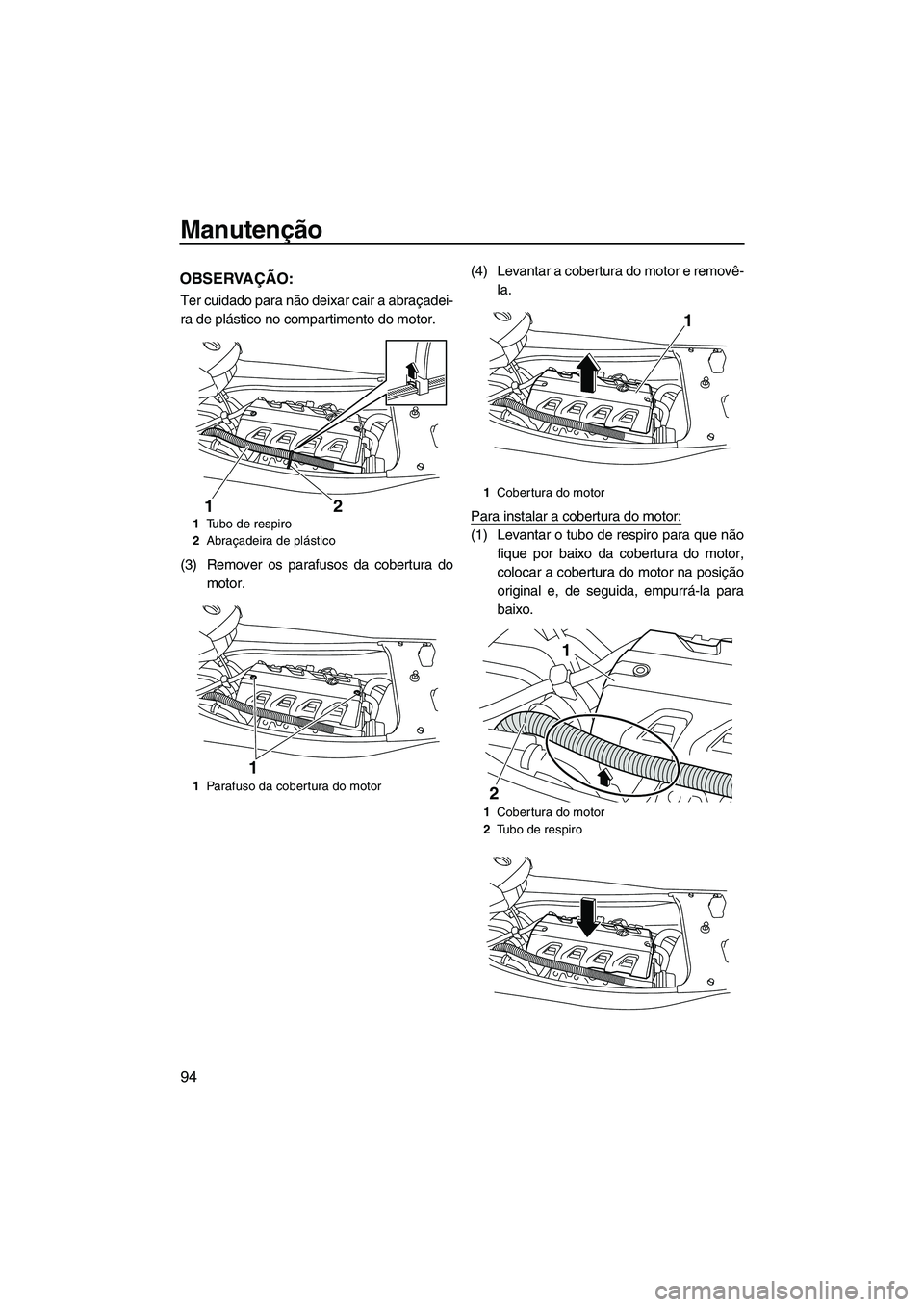

Manutenção
94
OBSERVAÇÃO:
Ter cuidado para não deixar cair a abraçadei-
ra de plástico no compartimento do motor.
(3) Remover os parafusos da cobertura do
motor.(4) Levantar a cobertura do motor e removê-
la.
Para instalar a cobertura do motor:
(1) Levantar o tubo de respiro para que não
fique por baixo da cobertura do motor,
colocar a cobertura do motor na posição
original e, de seguida, empurrá-la para
baixo.1Tubo de respiro
2Abraçadeira de plástico
1Parafuso da cobertura do motor
2 1
1
1Cobertura do motor
1Cobertura do motor
2Tubo de respiro
1
1
2
UF2H71P0.book Page 94 Tuesday, July 7, 2009 7:35 PM

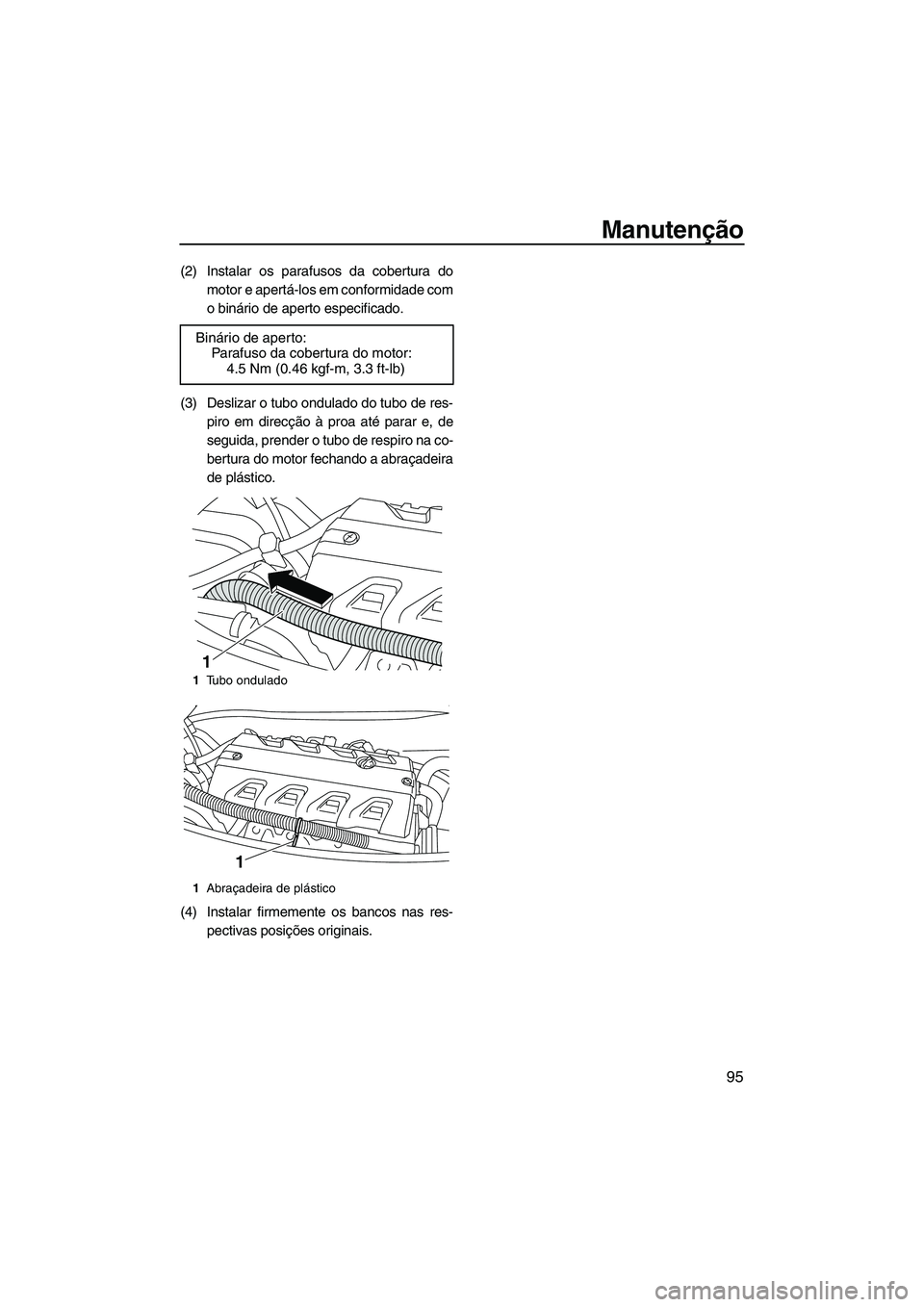

Manutenção
95
(2) Instalar os parafusos da cobertura do
motor e apertá-los em conformidade com
o binário de aperto especificado.
(3) Deslizar o tubo ondulado do tubo de res-
piro em direcção à proa até parar e, de
seguida, prender o tubo de respiro na co-
bertura do motor fechando a abraçadeira
de plástico.
(4) Instalar firmemente os bancos nas res-
pectivas posições originais. Binário de aperto:
Parafuso da cobertura do motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1Tubo ondulado
1Abraçadeira de plástico
1
1
UF2H71P0.book Page 95 Tuesday, July 7, 2009 7:35 PM

Manutenção
96

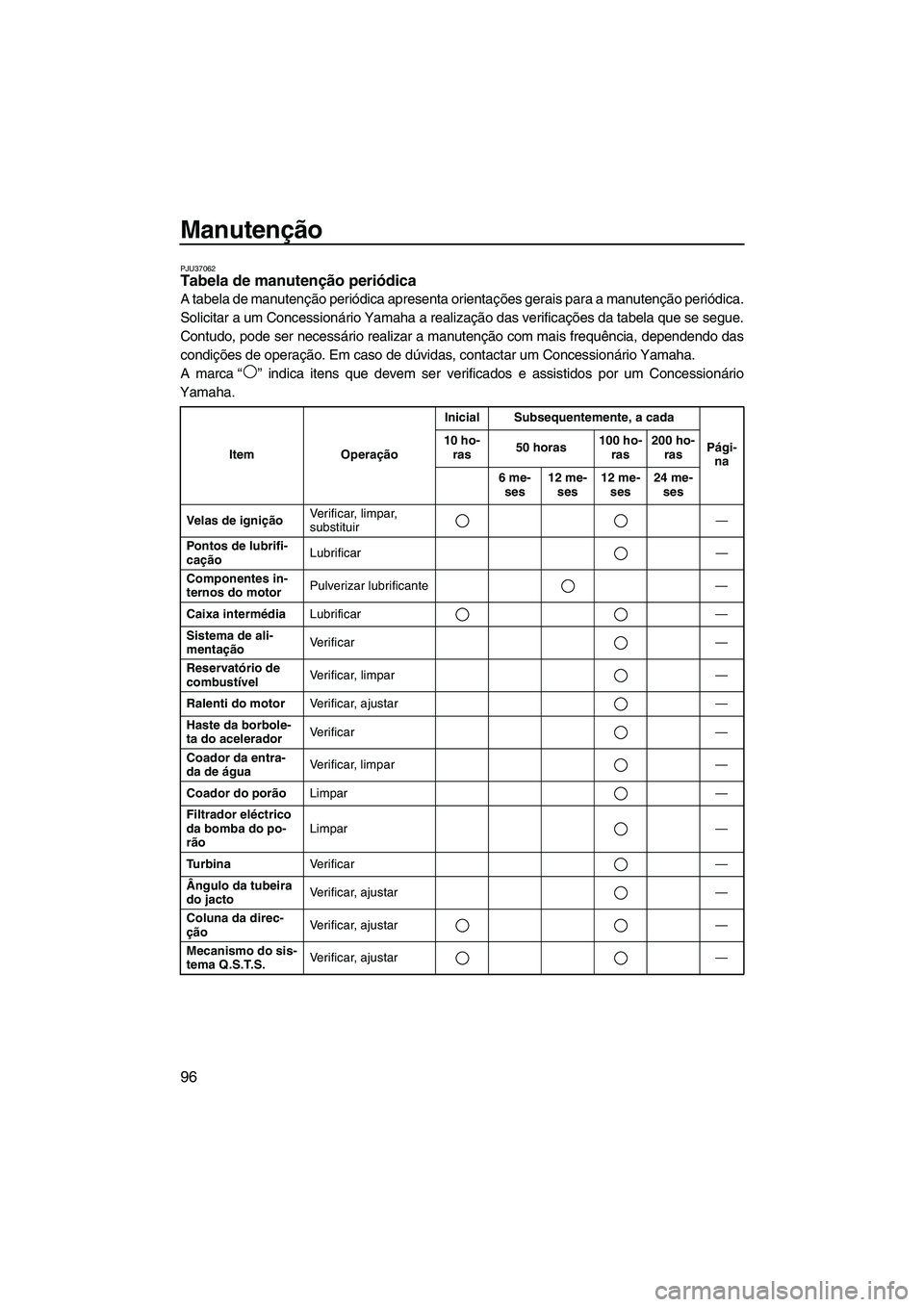

PJU37062Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódica.
Solicitar a um Concessionário Yamaha a realização das verificações da tabela que se segue.
Contudo, pode ser necessário realizar a manutenção com mais frequência, dependendo das
condições de operação. Em caso de dúvidas, contactar um Concessionário Yamaha.
A marca“” indica itens que devem ser verificados e assistidos por um Concessionário
Yamaha.
Item OperaçãoInicial Subsequentemente, a cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
Velas de igniçãoVerificar, limpar,
substituir—
Pontos de lubrifi-
caçãoLubrificar—
Componentes in-
ternos do motorPulverizar lubrificante—
Caixa intermédiaLubrificar—
Sistema de ali-
mentaçãoVe r i f i c a r—
Reservatório de
combustívelVerificar, limpar—
Ralenti do motorVerificar, ajustar—
Haste da borbole-
ta do aceleradorVe r i f i c a r—
Coador da entra-
da de águaVerificar, limpar—
Coador do porãoLimpar—
Filtrador eléctrico
da bomba do po-
rãoLimpar—
Tu r b i n aVe r i f i c a r—
Ângulo da tubeira
do jactoVerificar, ajustar—
Coluna da direc-
çãoVerificar, ajustar—
Mecanismo do sis-
tema Q.S.T.S.Verificar, ajustar—
UF2H71P0.book Page 96 Tuesday, July 7, 2009 7:35 PM

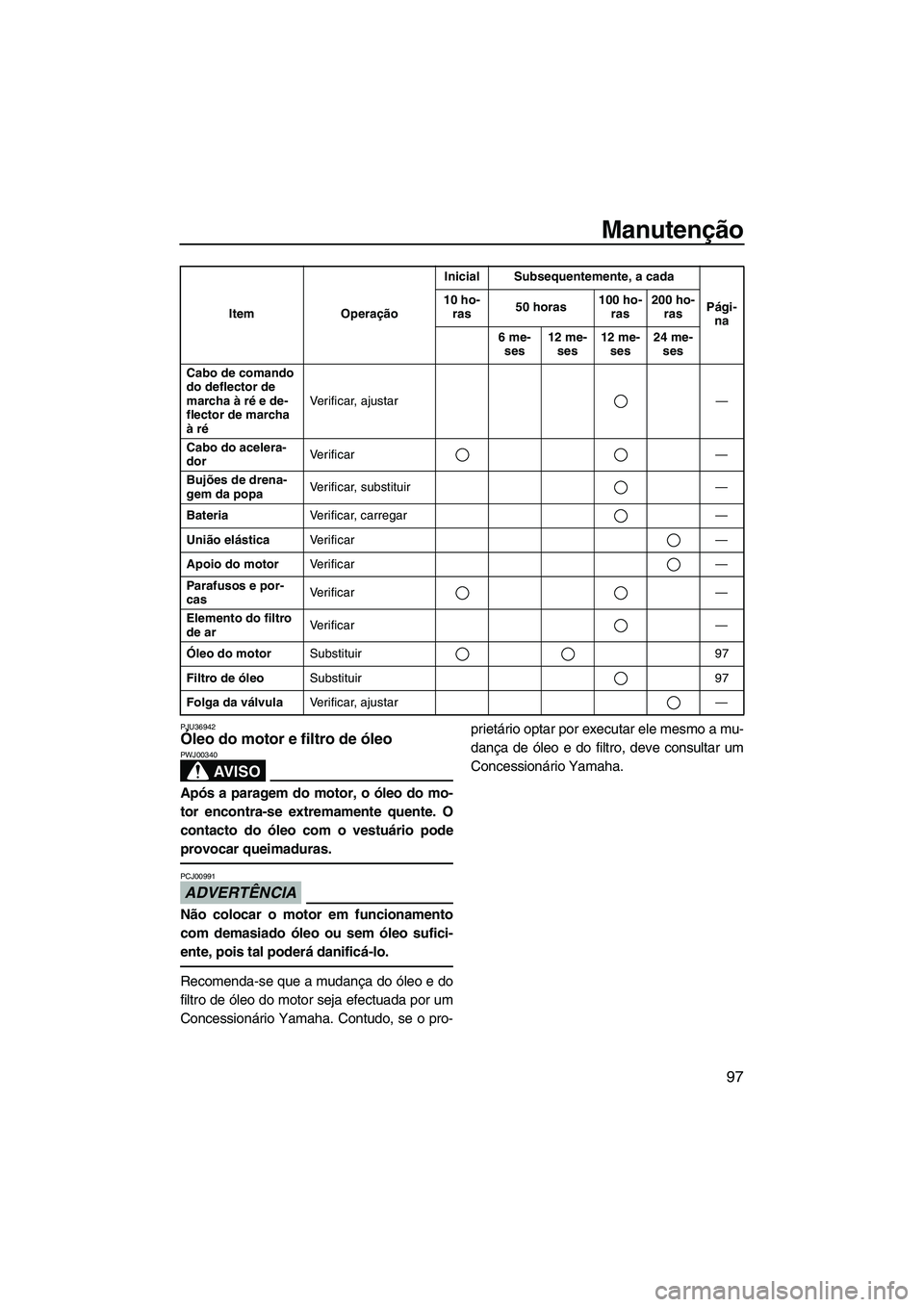

Manutenção
97
PJU36942Óleo do motor e filtro de óleo
AV I S O
PWJ00340
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00991
Não colocar o motor em funcionamento
com demasiado óleo ou sem óleo sufici-
ente, pois tal poderá danificá-lo.
Recomenda-se que a mudança do óleo e do
filtro de óleo do motor seja efectuada por um
Concessionário Yamaha. Contudo, se o pro-prietário optar por executar ele mesmo a mu-
dança de óleo e do filtro, deve consultar um
Concessionário Yamaha.
Cabo de comando
do deflector de
marcha à ré e de-
flector de marcha
à réVerificar, ajustar—
Cabo do acelera-
dorVe r i f i c a r—
Bujões de drena-
gem da popaVerificar, substituir—
BateriaVerificar, carregar—
União elásticaVe r i f i c a r—
Apoio do motorVe r i f i c a r—
Parafusos e por-
casVe r i f i c a r—
Elemento do filtro
de arVe r i f i c a r—
Óleo do motorSubstituir 97
Filtro de óleoSubstituir 97
Folga da válvulaVerificar, ajustar— Item OperaçãoInicial Subsequentemente, a cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
UF2H71P0.book Page 97 Tuesday, July 7, 2009 7:35 PM

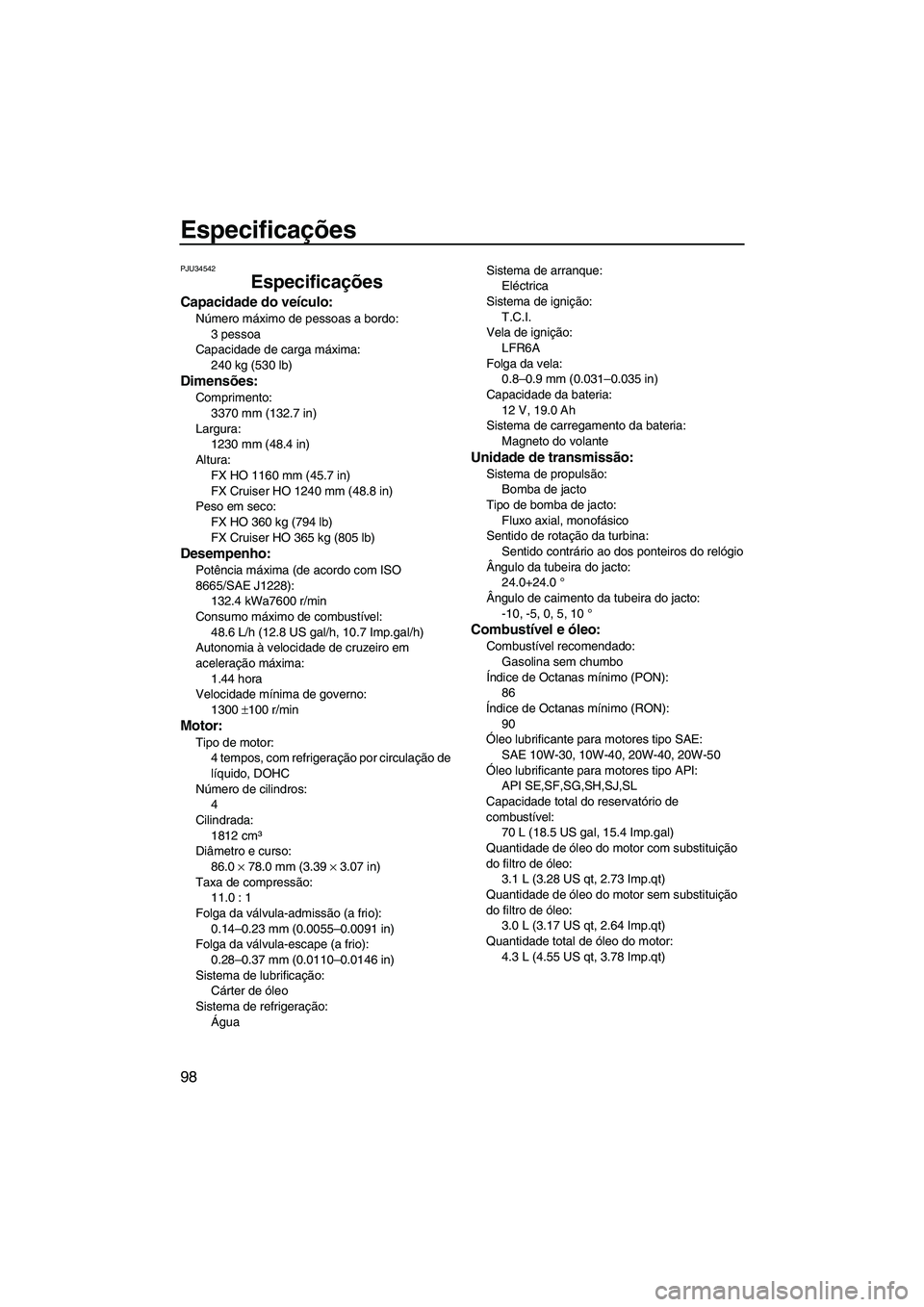

Especificações
98
PJU34542
Especificações
Capacidade do veículo:
Número máximo de pessoas a bordo:
3 pessoa
Capacidade de carga máxima:
240 kg (530 lb)
Dimensões:
Comprimento:
3370 mm (132.7 in)
Largura:
1230 mm (48.4 in)
Altura:
FX HO 1160 mm (45.7 in)
FX Cruiser HO 1240 mm (48.8 in)
Peso em seco:
FX HO 360 kg (794 lb)
FX Cruiser HO 365 kg (805 lb)
Desempenho:
Potência máxima (de acordo com ISO
8665/SAE J1228):
132.4 kWa7600 r/min
Consumo máximo de combustível:
48.6 L/h (12.8 US gal/h, 10.7 Imp.gal/h)
Autonomia à velocidade de cruzeiro em
aceleração máxima:
1.44 hora
Velocidade mínima de governo:
1300 ±100 r/min
Motor:
Tipo de motor:
4 tempos, com refrigeração por circulação de
líquido, DOHC
Número de cilindros:
4
Cilindrada:
1812 cm³
Diâmetro e curso:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taxa de compressão:
11.0 : 1
Folga da válvula-admissão (a frio):
0.14–0.23 mm (0.0055–0.0091 in)
Folga da válvula-escape (a frio):
0.28–0.37 mm (0.0110–0.0146 in)
Sistema de lubrificação:
Cárter de óleo
Sistema de refrigeração:
ÁguaSistema de arranque:
Eléctrica
Sistema de ignição:
T.C.I.
Vela de ignição:
LFR6A
Folga da vela:
0.8–0.9 mm (0.031–0.035 in)
Capacidade da bateria:
12 V, 19.0 Ah
Sistema de carregamento da bateria:
Magneto do volante
Unidade de transmissão:
Sistema de propulsão:
Bomba de jacto
Tipo de bomba de jacto:
Fluxo axial, monofásico
Sentido de rotação da turbina:
Sentido contrário ao dos ponteiros do relógio
Ângulo da tubeira do jacto:
24.0+24.0 °
Ângulo de caimento da tubeira do jacto:
-10, -5, 0, 5, 10 °
Combustível e óleo:
Combustível recomendado:
Gasolina sem chumbo
Índice de Octanas mínimo (PON):
86
Índice de Octanas mínimo (RON):
90
Óleo lubrificante para motores tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Óleo lubrificante para motores tipo API:
API SE,SF,SG,SH,SJ,SL
Capacidade total do reservatório de
combustível:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantidade de óleo do motor com substituição
do filtro de óleo:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantidade de óleo do motor sem substituição
do filtro de óleo:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantidade total de óleo do motor:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2H71P0.book Page 98 Tuesday, July 7, 2009 7:35 PM

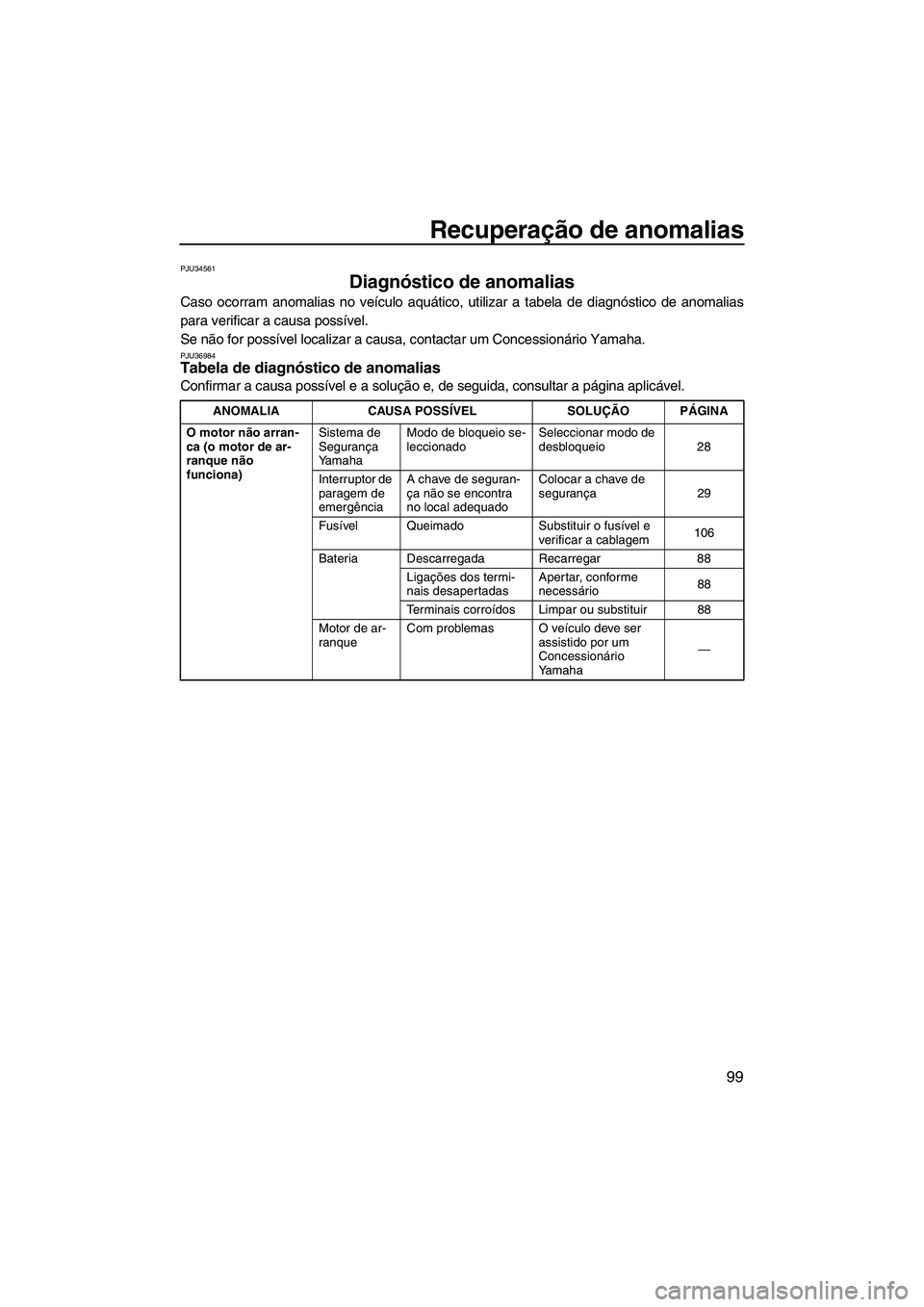

Recuperação de anomalias
99
PJU34561
Diagnóstico de anomalias
Caso ocorram anomalias no veículo aquático, utilizar a tabela de diagnóstico de anomalias
para verificar a causa possível.
Se não for possível localizar a causa, contactar um Concessionário Yamaha.
PJU36984Tabela de diagnóstico de anomalias
Confirmar a causa possível e a solução e, de seguida, consultar a página aplicável.
ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
O motor não arran-
ca (o motor de ar-
ranque não
funciona)Sistema de
Segurança
YamahaModo de bloqueio se-
leccionadoSeleccionar modo de
desbloqueio 28
Interruptor de
paragem de
emergênciaA chave de seguran-
ça não se encontra
no local adequadoColocar a chave de
segurança29
Fusível Queimado Substituir o fusível e
verificar a cablagem106
Bateria Descarregada Recarregar 88
Ligações dos termi-
nais desapertadasApertar, conforme
necessário88
Terminais corroídos Limpar ou substituir 88
Motor de ar-
ranqueCom problemas O veículo deve ser
assistido por um
Concessionário
Yamaha—
UF2H71P0.book Page 99 Tuesday, July 7, 2009 7:35 PM

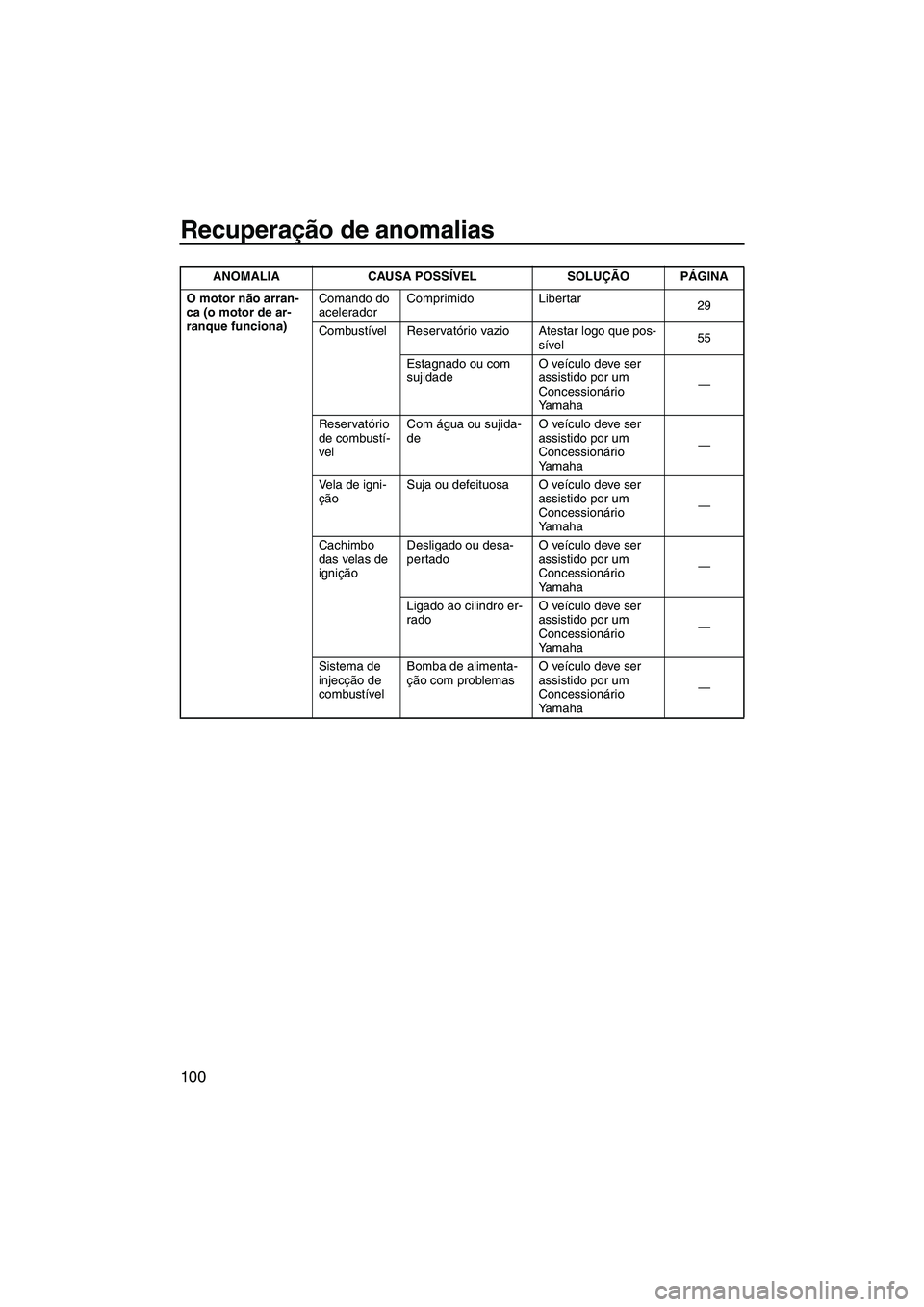

Recuperação de anomalias
100
O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
aceleradorComprimido Libertar
29
Combustível Reservatório vazio Atestar logo que pos-
sível55
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário
Yamaha—
Reservatório
de combustí-
velCom água ou sujida-
deO veículo deve ser
assistido por um
Concessionário
Yamaha—
Vela de igni-
çãoSuja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha—
Cachimbo
das velas de
igniçãoDesligado ou desa-
pertadoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Ligado ao cilindro er-
radoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Sistema de
injecção de
combustívelBomba de alimenta-
ção com problemasO veículo deve ser
assistido por um
Concessionário
Yamaha— ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
UF2H71P0.book Page 100 Tuesday, July 7, 2009 7:35 PM

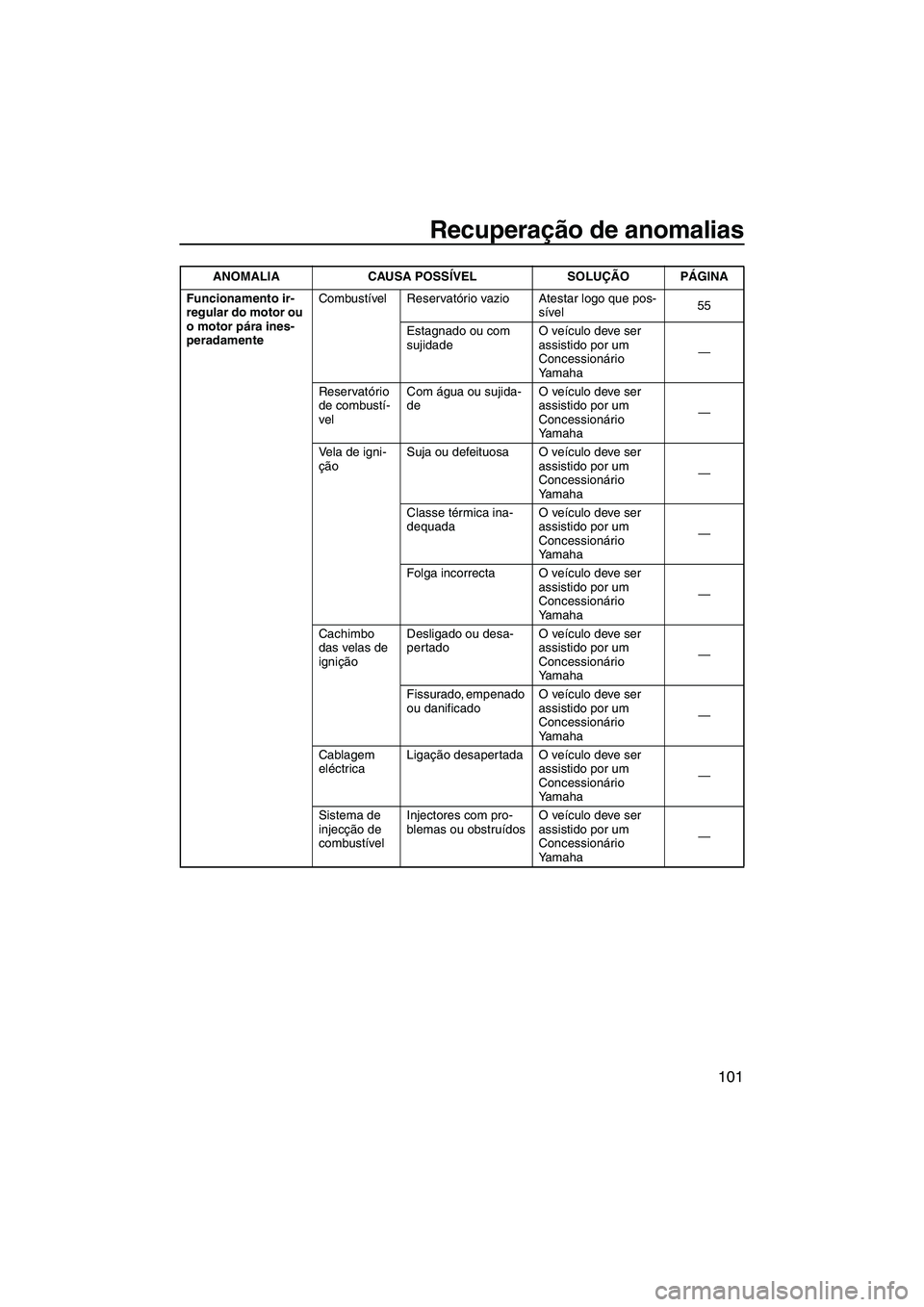

Recuperação de anomalias
101
Funcionamento ir-
regular do motor ou
o motor pára ines-
peradamenteCombustível Reservatório vazio Atestar logo que pos-
sível55
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário
Yamaha—
Reservatório
de combustí-
velCom água ou sujida-
deO veículo deve ser
assistido por um
Concessionário
Yamaha—
Vela de igni-
çãoSuja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha—
Classe térmica ina-
dequadaO veículo deve ser
assistido por um
Concessionário
Yamaha—
Folga incorrecta O veículo deve ser
assistido por um
Concessionário
Yamaha—
Cachimbo
das velas de
igniçãoDesligado ou desa-
pertadoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Fissurado, empenado
ou danificadoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Cablagem
eléctricaLigação desapertada O veículo deve ser
assistido por um
Concessionário
Yamaha—
Sistema de
injecção de
combustívelInjectores com pro-
blemas ou obstruídosO veículo deve ser
assistido por um
Concessionário
Yamaha— ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
UF2H71P0.book Page 101 Tuesday, July 7, 2009 7:35 PM

Recuperação de anomalias
102
Luz avisadora ou in-
dicador pisca ou
acende-seNível de com-
bustívelReservatório vazio Atestar logo que pos-
sível55
Aviso da
pressão do
óleoA pressão do óleo di-
minuiuO veículo deve ser
assistido por um
Concessionário
Yamaha45
Sobreaqueci-
mento do
motorTomada do jacto en-
tupidaLimpar
105
Aviso de veri-
ficação do
motorSensores com pro-
blemasO veículo deve ser
assistido por um
Concessionário
Yamaha46 ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
UF2H71P0.book Page 102 Tuesday, July 7, 2009 7:35 PM
