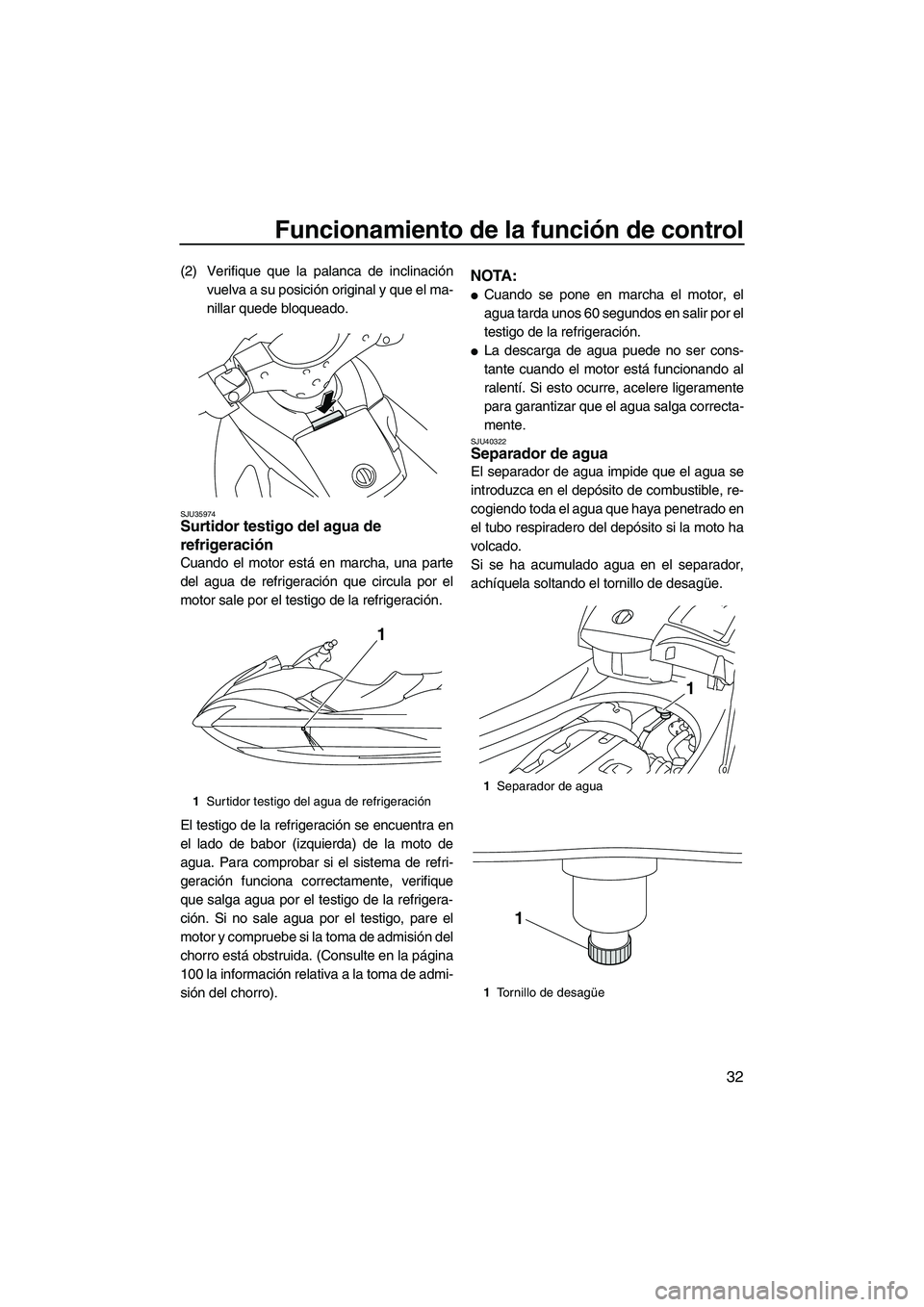

Funcionamiento de la función de control
32
(2) Verifique que la palanca de inclinación
vuelva a su posición original y que el ma-
nillar quede bloqueado.
SJU35974Surtidor testigo del agua de
refrigeración
Cuando el motor está en marcha, una parte
del agua de refrigeración que circula por el
motor sale por el testigo de la refrigeración.
El testigo de la refrigeración se encuentra en
el lado de babor (izquierda) de la moto de
agua. Para comprobar si el sistema de refri-
geración funciona correctamente, verifique
que salga agua por el testigo de la refrigera-
ción. Si no sale agua por el testigo, pare el
motor y compruebe si la toma de admisión del
chorro está obstruida. (Consulte en la página
100 la información relativa a la toma de admi-
sión del chorro).
NOTA:

Cuando se pone en marcha el motor, el
agua tarda unos 60 segundos en salir por el
testigo de la refrigeración.

La descarga de agua puede no ser cons-
tante cuando el motor está funcionando al
ralentí. Si esto ocurre, acelere ligeramente
para garantizar que el agua salga correcta-
mente.
SJU40322Separador de agua
El separador de agua impide que el agua se
introduzca en el depósito de combustible, re-
cogiendo toda el agua que haya penetrado en
el tubo respiradero del depósito si la moto ha
volcado.
Si se ha acumulado agua en el separador,
achíquela soltando el tornillo de desagüe.
1Surtidor testigo del agua de refrigeración
1
1Separador de agua
1Tornillo de desagüe
1
1
UF2H71S0.book Page 32 Tuesday, July 7, 2009 12:56 PM

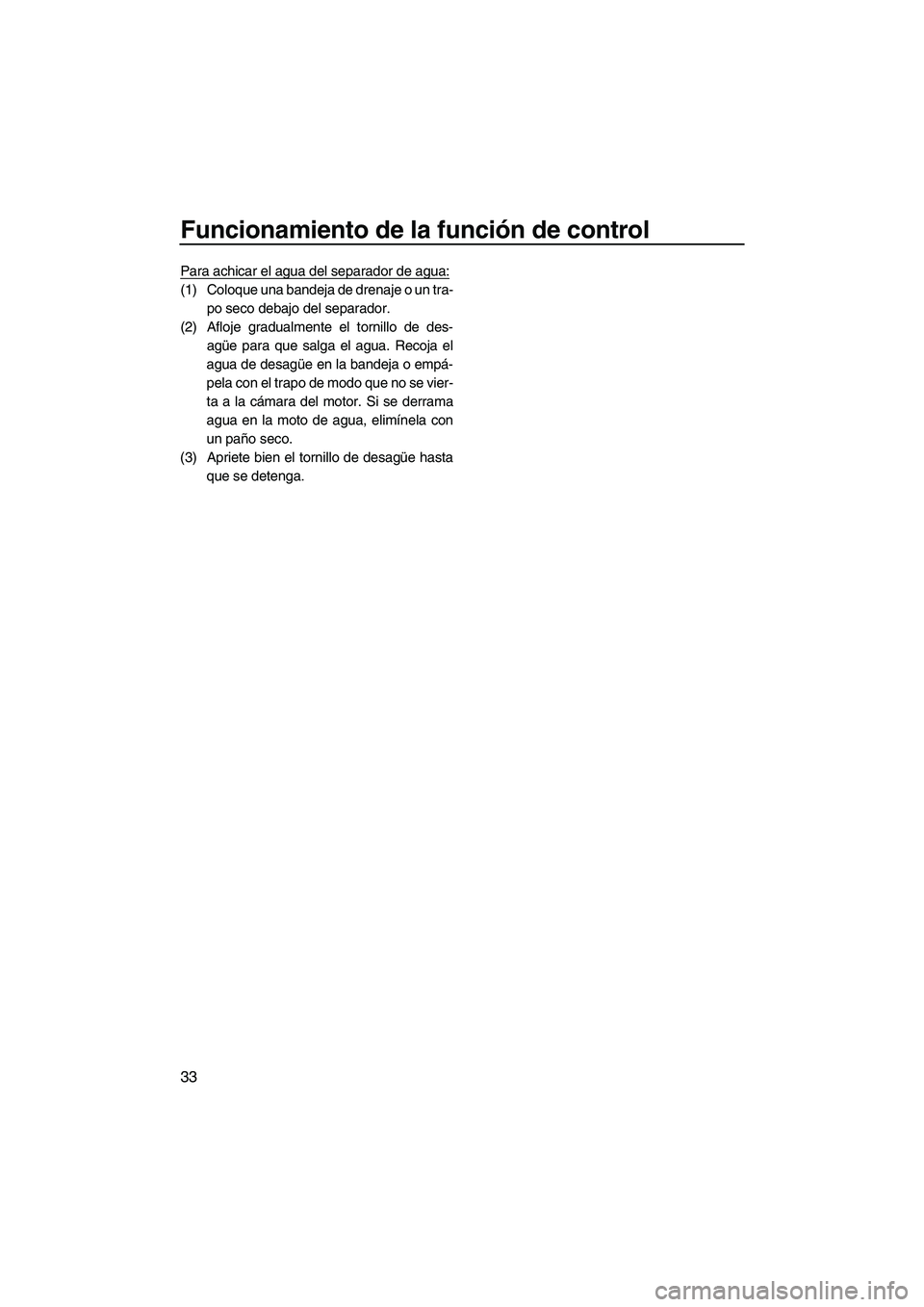

Funcionamiento de la función de control
33
Para achicar el agua del separador de agua:
(1) Coloque una bandeja de drenaje o un tra-
po seco debajo del separador.
(2) Afloje gradualmente el tornillo de des-
agüe para que salga el agua. Recoja el
agua de desagüe en la bandeja o empá-
pela con el trapo de modo que no se vier-
ta a la cámara del motor. Si se derrama
agua en la moto de agua, elimínela con
un paño seco.
(3) Apriete bien el tornillo de desagüe hasta
que se detenga.
UF2H71S0.book Page 33 Tuesday, July 7, 2009 12:56 PM

Utilización de la moto de agua
34

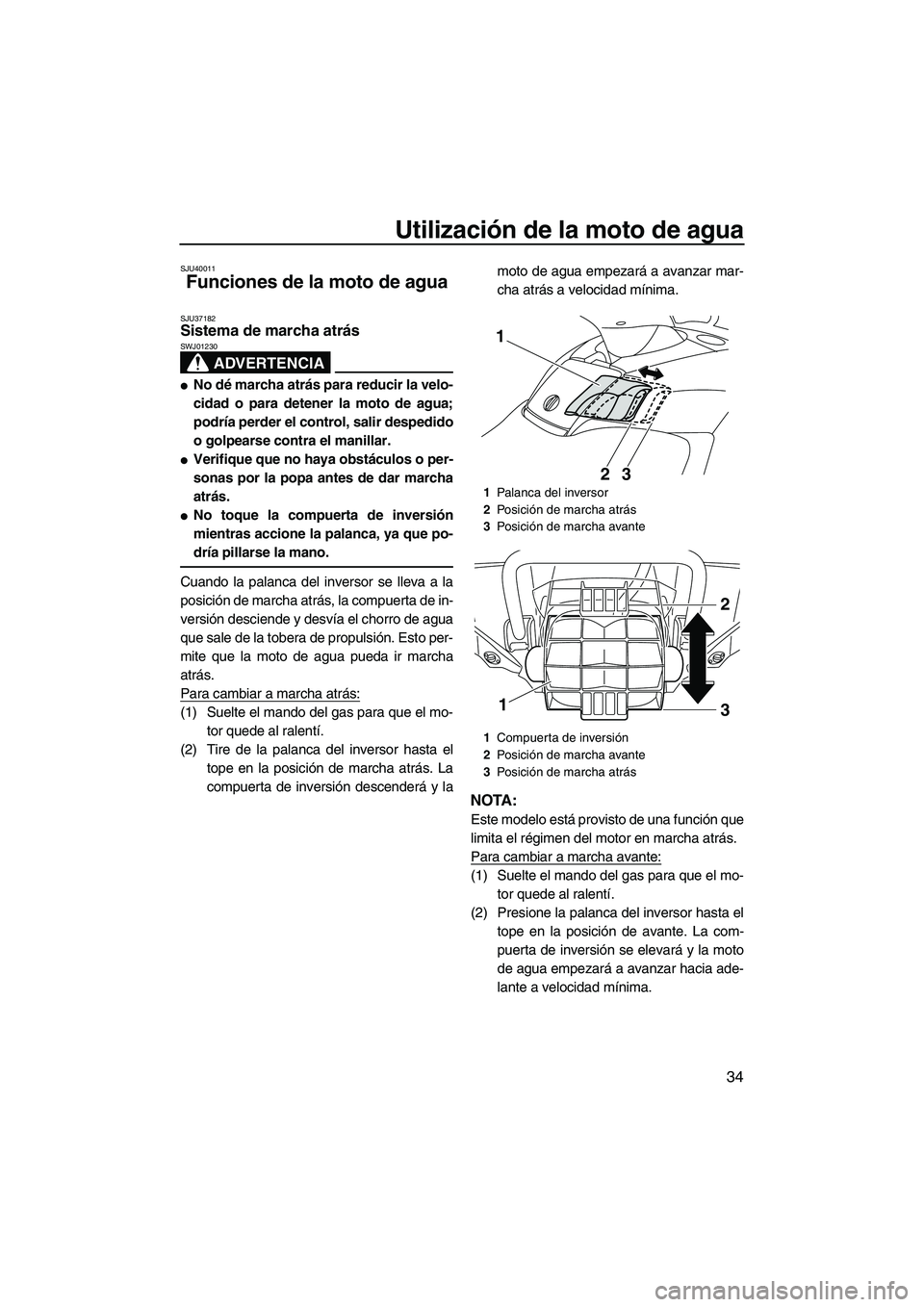

SJU40011
Funciones de la moto de agua
SJU37182Sistema de marcha atrás
ADVERTENCIA
SWJ01230

No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.

Verifique que no haya obstáculos o per-
sonas por la popa antes de dar marcha
atrás.

No toque la compuerta de inversión
mientras accione la palanca, ya que po-
dría pillarse la mano.
Cuando la palanca del inversor se lleva a la
posición de marcha atrás, la compuerta de in-
versión desciende y desvía el chorro de agua
que sale de la tobera de propulsión. Esto per-
mite que la moto de agua pueda ir marcha
atrás.
Para cambiar a marcha atrás:
(1) Suelte el mando del gas para que el mo-
tor quede al ralentí.
(2) Tire de la palanca del inversor hasta el
tope en la posición de marcha atrás. La
compuerta de inversión descenderá y lamoto de agua empezará a avanzar mar-
cha atrás a velocidad mínima.
NOTA:
Este modelo está provisto de una función que
limita el régimen del motor en marcha atrás.
Para cambiar a marcha avante:
(1) Suelte el mando del gas para que el mo-
tor quede al ralentí.
(2) Presione la palanca del inversor hasta el
tope en la posición de avante. La com-
puerta de inversión se elevará y la moto
de agua empezará a avanzar hacia ade-
lante a velocidad mínima.
1Palanca del inversor
2Posición de marcha atrás
3Posición de marcha avante
1Compuerta de inversión
2Posición de marcha avante
3Posición de marcha atrás
1
3 2
12
3
UF2H71S0.book Page 34 Tuesday, July 7, 2009 12:56 PM

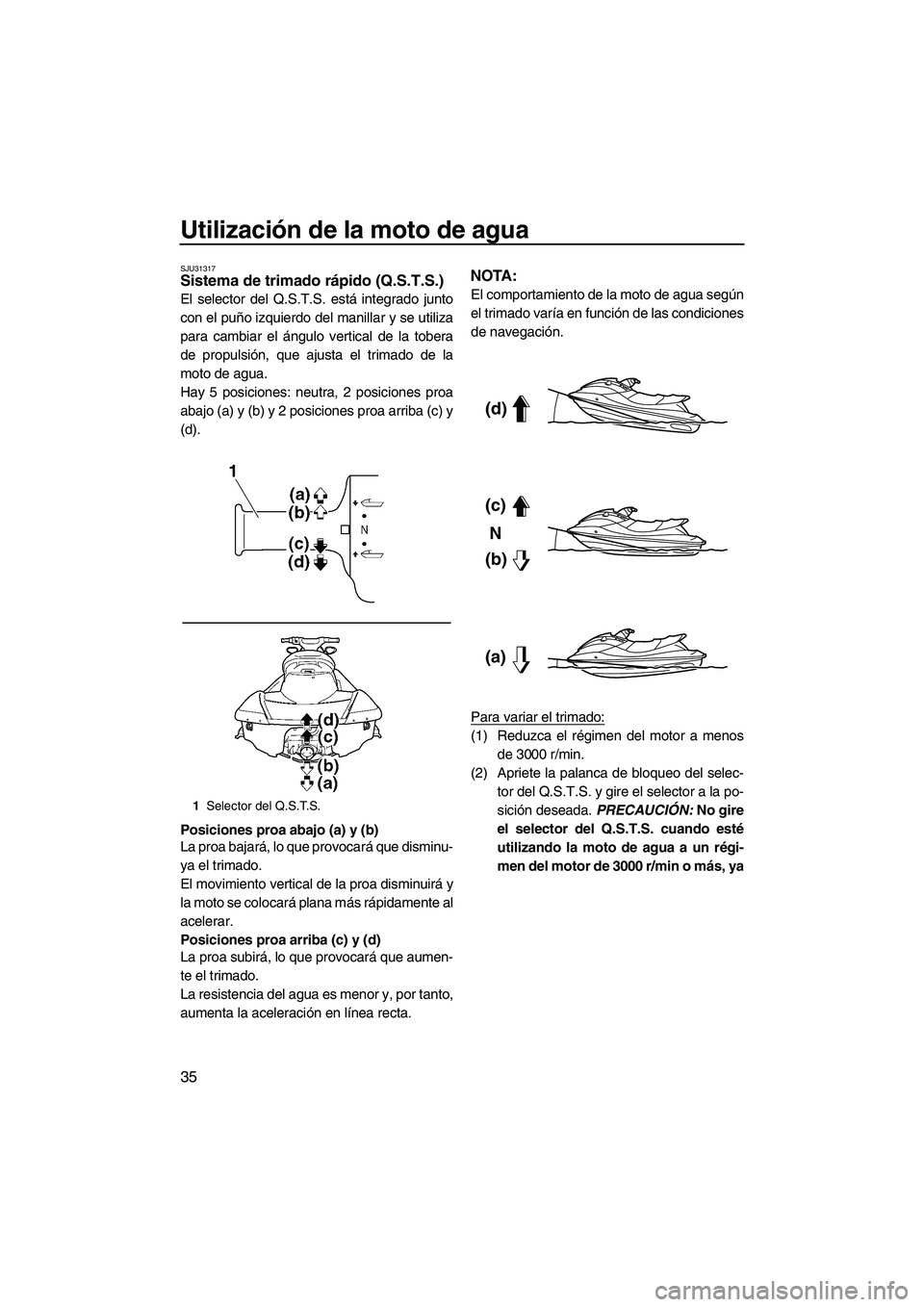

Utilización de la moto de agua
35
SJU31317Sistema de trimado rápido (Q.S.T.S.)
El selector del Q.S.T.S. está integrado junto
con el puño izquierdo del manillar y se utiliza
para cambiar el ángulo vertical de la tobera
de propulsión, que ajusta el trimado de la
moto de agua.
Hay 5 posiciones: neutra, 2 posiciones proa
abajo (a) y (b) y 2 posiciones proa arriba (c) y
(d).
Posiciones proa abajo (a) y (b)
La proa bajará, lo que provocará que disminu-
ya el trimado.
El movimiento vertical de la proa disminuirá y
la moto se colocará plana más rápidamente al
acelerar.
Posiciones proa arriba (c) y (d)
La proa subirá, lo que provocará que aumen-
te el trimado.
La resistencia del agua es menor y, por tanto,
aumenta la aceleración en línea recta.
NOTA:
El comportamiento de la moto de agua según
el trimado varía en función de las condiciones
de navegación.
Para variar el trimado:
(1) Reduzca el régimen del motor a menos
de 3000 r/min.
(2) Apriete la palanca de bloqueo del selec-
tor del Q.S.T.S. y gire el selector a la po-
sición deseada. PRECAUCIÓN: No gire
el selector del Q.S.T.S. cuando esté
utilizando la moto de agua a un régi-
men del motor de 3000 r/min o más, ya
1Selector del Q.S.T.S.
1
(d)
(c)
(b)N
(a)
UF2H71S0.book Page 35 Tuesday, July 7, 2009 12:56 PM

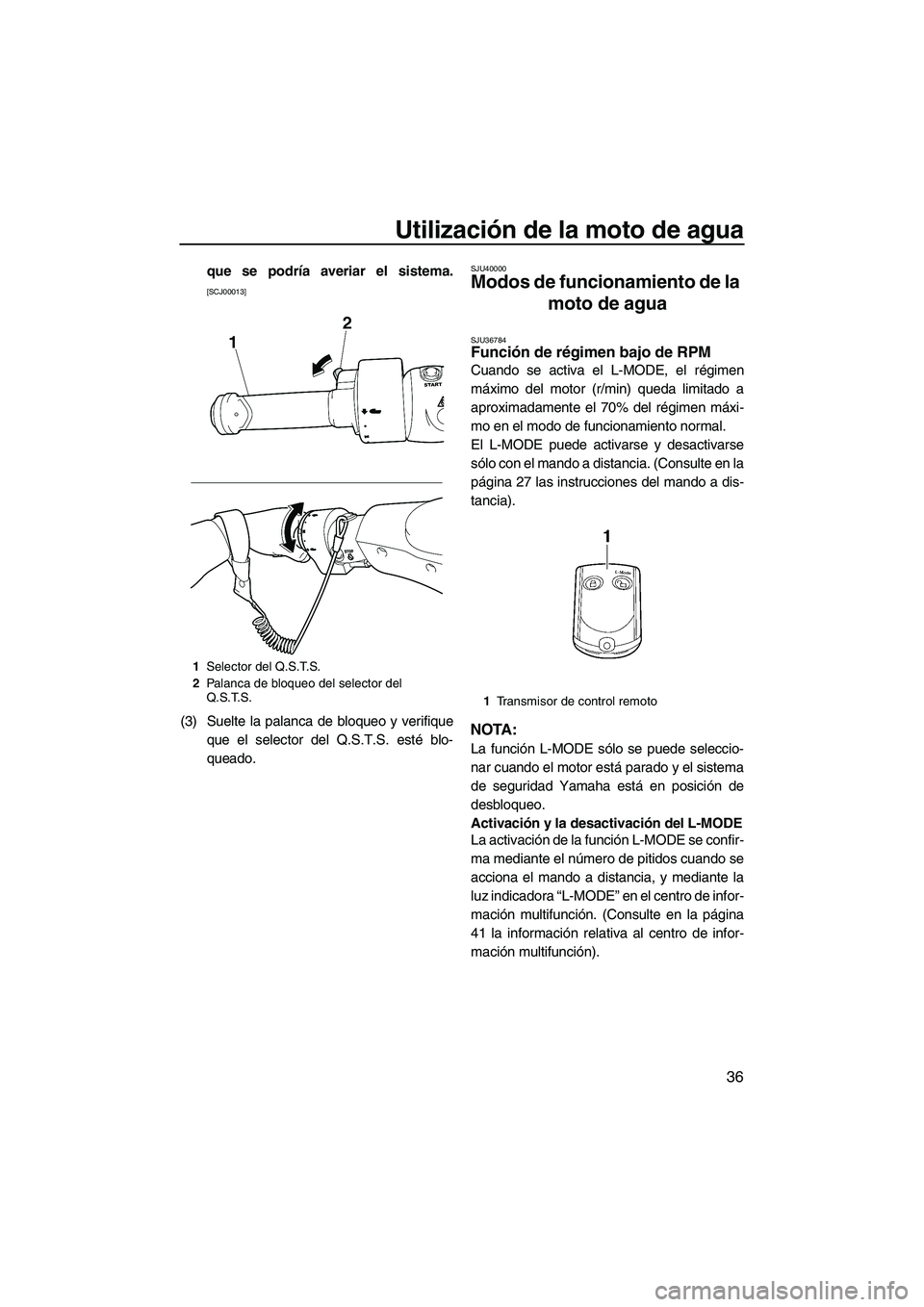

Utilización de la moto de agua
36
que se podría averiar el sistema.
[SCJ00013]
(3) Suelte la palanca de bloqueo y verifique
que el selector del Q.S.T.S. esté blo-
queado.
SJU40000
Modos de funcionamiento de la
moto de agua
SJU36784Función de régimen bajo de RPM
Cuando se activa el L-MODE, el régimen
máximo del motor (r/min) queda limitado a
aproximadamente el 70% del régimen máxi-
mo en el modo de funcionamiento normal.
El L-MODE puede activarse y desactivarse
sólo con el mando a distancia. (Consulte en la
página 27 las instrucciones del mando a dis-
tancia).
NOTA:
La función L-MODE sólo se puede seleccio-
nar cuando el motor está parado y el sistema
de seguridad Yamaha está en posición de
desbloqueo.
Activación y la desactivación del L-MODE
La activación de la función L-MODE se confir-
ma mediante el número de pitidos cuando se
acciona el mando a distancia, y mediante la
luz indicadora “L-MODE” en el centro de infor-
mación multifunción. (Consulte en la página
41 la información relativa al centro de infor-
mación multifunción).
1Selector del Q.S.T.S.
2Palanca de bloqueo del selector del
Q.S.T.S.
1Transmisor de control remoto
UF2H71S0.book Page 36 Tuesday, July 7, 2009 12:56 PM

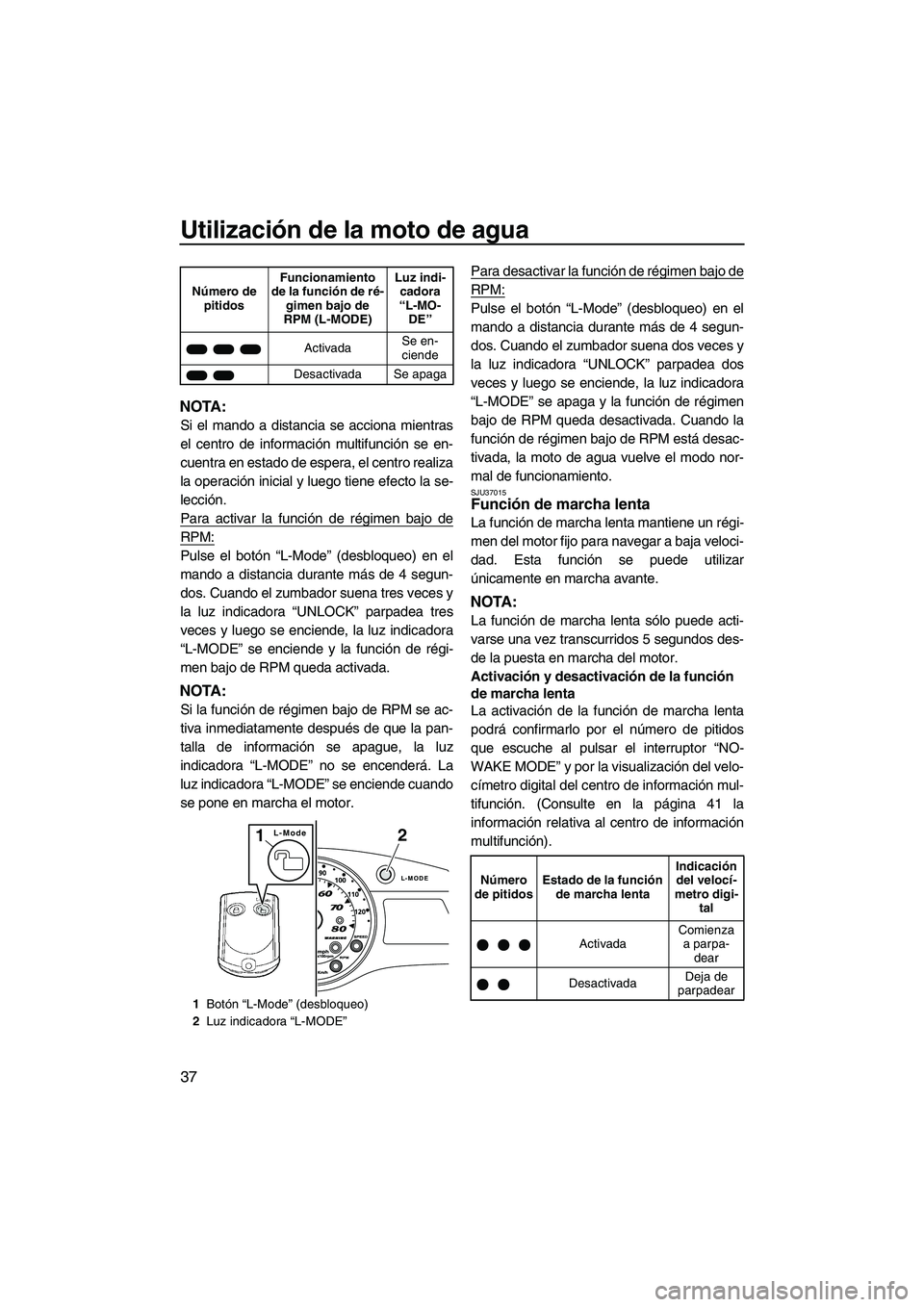

Utilización de la moto de agua
37
NOTA:
Si el mando a distancia se acciona mientras
el centro de información multifunción se en-
cuentra en estado de espera, el centro realiza
la operación inicial y luego tiene efecto la se-
lección.
Para activar la función de régimen bajo de
RPM:
Pulse el botón “L-Mode” (desbloqueo) en el
mando a distancia durante más de 4 segun-
dos. Cuando el zumbador suena tres veces y
la luz indicadora “UNLOCK” parpadea tres
veces y luego se enciende, la luz indicadora
“L-MODE” se enciende y la función de régi-
men bajo de RPM queda activada.
NOTA:
Si la función de régimen bajo de RPM se ac-
tiva inmediatamente después de que la pan-
talla de información se apague, la luz
indicadora “L-MODE” no se encenderá. La
luz indicadora “L-MODE” se enciende cuando
se pone en marcha el motor.Para desactivar la función de régimen bajo de
RPM:
Pulse el botón “L-Mode” (desbloqueo) en el
mando a distancia durante más de 4 segun-
dos. Cuando el zumbador suena dos veces y
la luz indicadora “UNLOCK” parpadea dos
veces y luego se enciende, la luz indicadora
“L-MODE” se apaga y la función de régimen
bajo de RPM queda desactivada. Cuando la
función de régimen bajo de RPM está desac-
tivada, la moto de agua vuelve el modo nor-
mal de funcionamiento.
SJU37015Función de marcha lenta
La función de marcha lenta mantiene un régi-
men del motor fijo para navegar a baja veloci-
dad. Esta función se puede utilizar
únicamente en marcha avante.
NOTA:
La función de marcha lenta sólo puede acti-
varse una vez transcurridos 5 segundos des-
de la puesta en marcha del motor.
Activación y desactivación de la función
de marcha lenta
La activación de la función de marcha lenta
podrá confirmarlo por el número de pitidos
que escuche al pulsar el interruptor “NO-
WAKE MODE” y por la visualización del velo-
címetro digital del centro de información mul-
tifunción. (Consulte en la página 41 la
información relativa al centro de información
multifunción).
Número de
pitidosFuncionamiento
de la función de ré-
gimen bajo de
RPM (L-MODE)Luz indi-
cadora
“L-MO-
DE”
ActivadaSe en-
ciende
Desactivada Se apaga
1Botón “L-Mode” (desbloqueo)
2Luz indicadora “L-MODE”
L-MODE
L-Mode12
Número
de pitidosEstado de la función
de marcha lentaIndicación
del velocí-
metro digi-
tal
ActivadaComienza
a parpa-
dear
DesactivadaDeja de
parpadear
UF2H71S0.book Page 37 Tuesday, July 7, 2009 12:56 PM

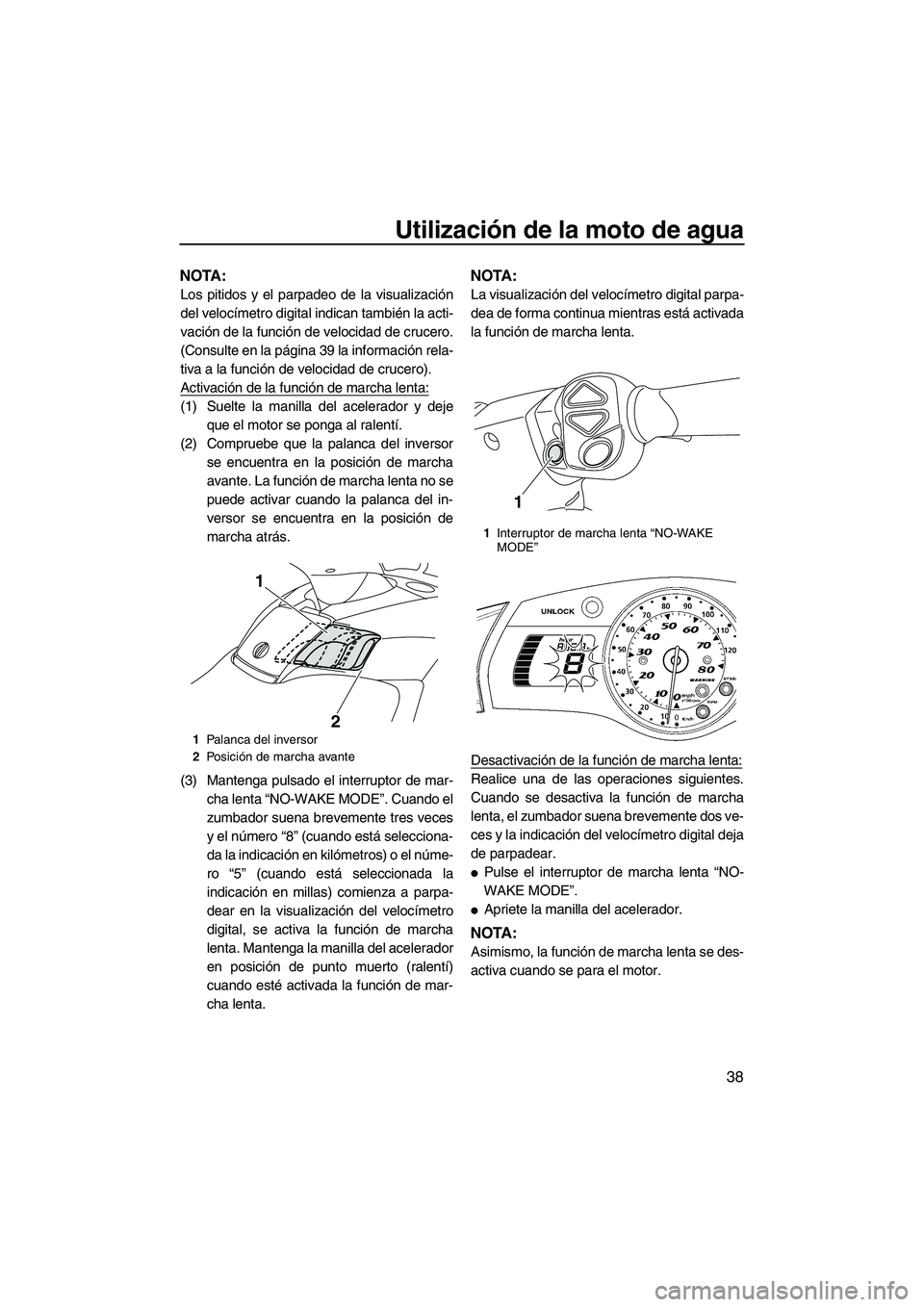

Utilización de la moto de agua
38
NOTA:
Los pitidos y el parpadeo de la visualización
del velocímetro digital indican también la acti-
vación de la función de velocidad de crucero.
(Consulte en la página 39 la información rela-
tiva a la función de velocidad de crucero).
Activación de la función de marcha lenta:
(1) Suelte la manilla del acelerador y deje
que el motor se ponga al ralentí.
(2) Compruebe que la palanca del inversor
se encuentra en la posición de marcha
avante. La función de marcha lenta no se
puede activar cuando la palanca del in-
versor se encuentra en la posición de
marcha atrás.
(3) Mantenga pulsado el interruptor de mar-
cha lenta “NO-WAKE MODE”. Cuando el
zumbador suena brevemente tres veces
y el número “8” (cuando está selecciona-
da la indicación en kilómetros) o el núme-
ro “5” (cuando está seleccionada la
indicación en millas) comienza a parpa-
dear en la visualización del velocímetro
digital, se activa la función de marcha
lenta. Mantenga la manilla del acelerador
en posición de punto muerto (ralentí)
cuando esté activada la función de mar-
cha lenta.
NOTA:
La visualización del velocímetro digital parpa-
dea de forma continua mientras está activada
la función de marcha lenta.
Desactivación de la función de marcha lenta:
Realice una de las operaciones siguientes.
Cuando se desactiva la función de marcha
lenta, el zumbador suena brevemente dos ve-
ces y la indicación del velocímetro digital deja
de parpadear.

Pulse el interruptor de marcha lenta “NO-
WAKE MODE”.

Apriete la manilla del acelerador.
NOTA:
Asimismo, la función de marcha lenta se des-
activa cuando se para el motor.
1Palanca del inversor
2Posición de marcha avante
1
2
1Interruptor de marcha lenta “NO-WAKE
MODE”
1
UF2H71S0.book Page 38 Tuesday, July 7, 2009 12:56 PM

Utilización de la moto de agua
39

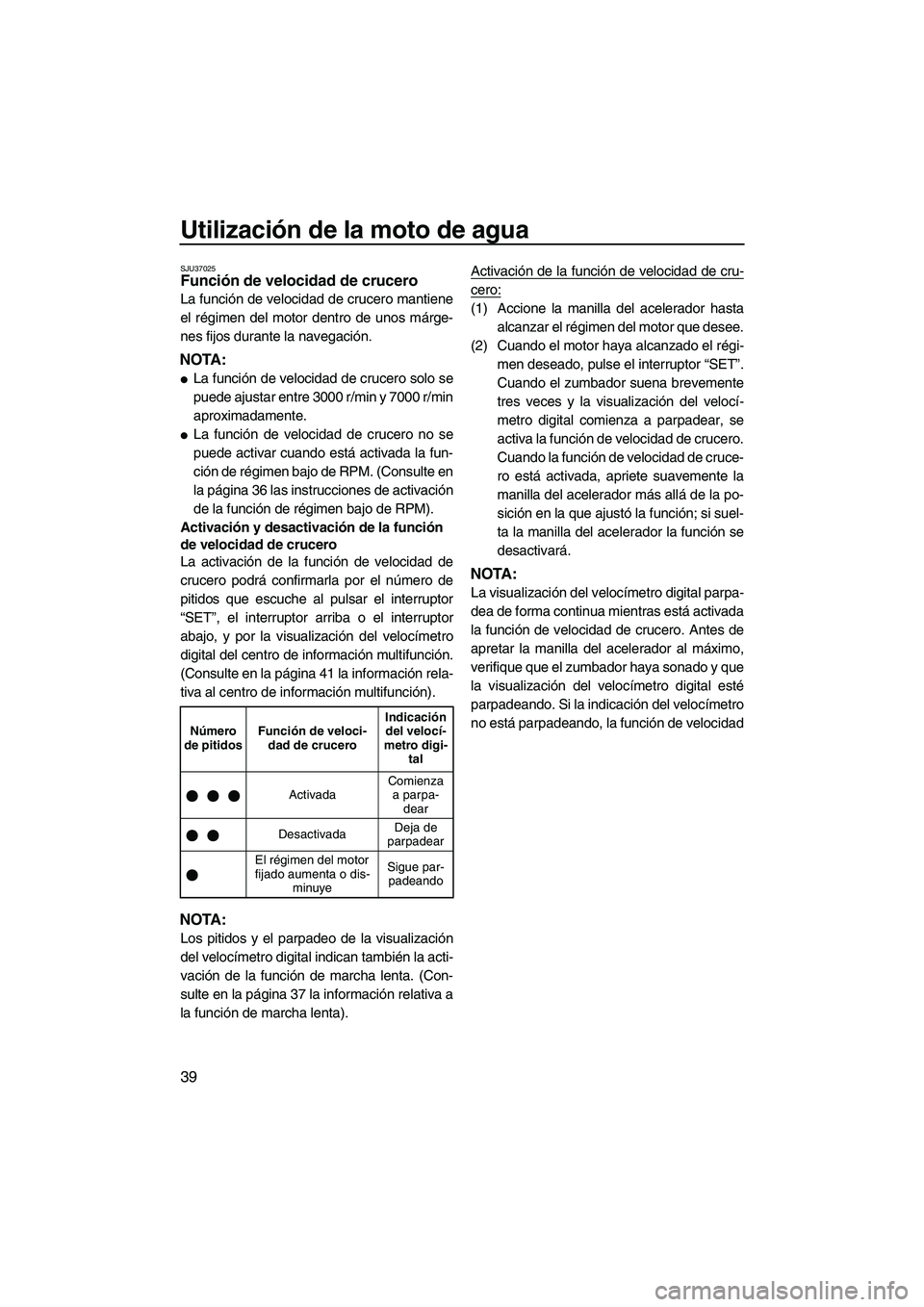

SJU37025Función de velocidad de crucero
La función de velocidad de crucero mantiene
el régimen del motor dentro de unos márge-
nes fijos durante la navegación.
NOTA:

La función de velocidad de crucero solo se
puede ajustar entre 3000 r/min y 7000 r/min
aproximadamente.

La función de velocidad de crucero no se
puede activar cuando está activada la fun-
ción de régimen bajo de RPM. (Consulte en
la página 36 las instrucciones de activación
de la función de régimen bajo de RPM).
Activación y desactivación de la función
de velocidad de crucero
La activación de la función de velocidad de
crucero podrá confirmarla por el número de
pitidos que escuche al pulsar el interruptor
“SET”, el interruptor arriba o el interruptor
abajo, y por la visualización del velocímetro
digital del centro de información multifunción.
(Consulte en la página 41 la información rela-
tiva al centro de información multifunción).
NOTA:
Los pitidos y el parpadeo de la visualización
del velocímetro digital indican también la acti-
vación de la función de marcha lenta. (Con-
sulte en la página 37 la información relativa a
la función de marcha lenta).Activación de la función de velocidad de cru-
cero:
(1) Accione la manilla del acelerador hasta
alcanzar el régimen del motor que desee.
(2) Cuando el motor haya alcanzado el régi-
men deseado, pulse el interruptor “SET”.
Cuando el zumbador suena brevemente
tres veces y la visualización del velocí-
metro digital comienza a parpadear, se
activa la función de velocidad de crucero.
Cuando la función de velocidad de cruce-
ro está activada, apriete suavemente la
manilla del acelerador más allá de la po-
sición en la que ajustó la función; si suel-
ta la manilla del acelerador la función se
desactivará.
NOTA:
La visualización del velocímetro digital parpa-
dea de forma continua mientras está activada
la función de velocidad de crucero. Antes de
apretar la manilla del acelerador al máximo,
verifique que el zumbador haya sonado y que
la visualización del velocímetro digital esté
parpadeando. Si la indicación del velocímetro
no está parpadeando, la función de velocidad
Número
de pitidosFunción de veloci-
dad de cruceroIndicación
del velocí-
metro digi-
tal
ActivadaComienza
a parpa-
dear
DesactivadaDeja de
parpadear
El régimen del motor
fijado aumenta o dis-
minuyeSigue par-
padeando
UF2H71S0.book Page 39 Tuesday, July 7, 2009 12:56 PM

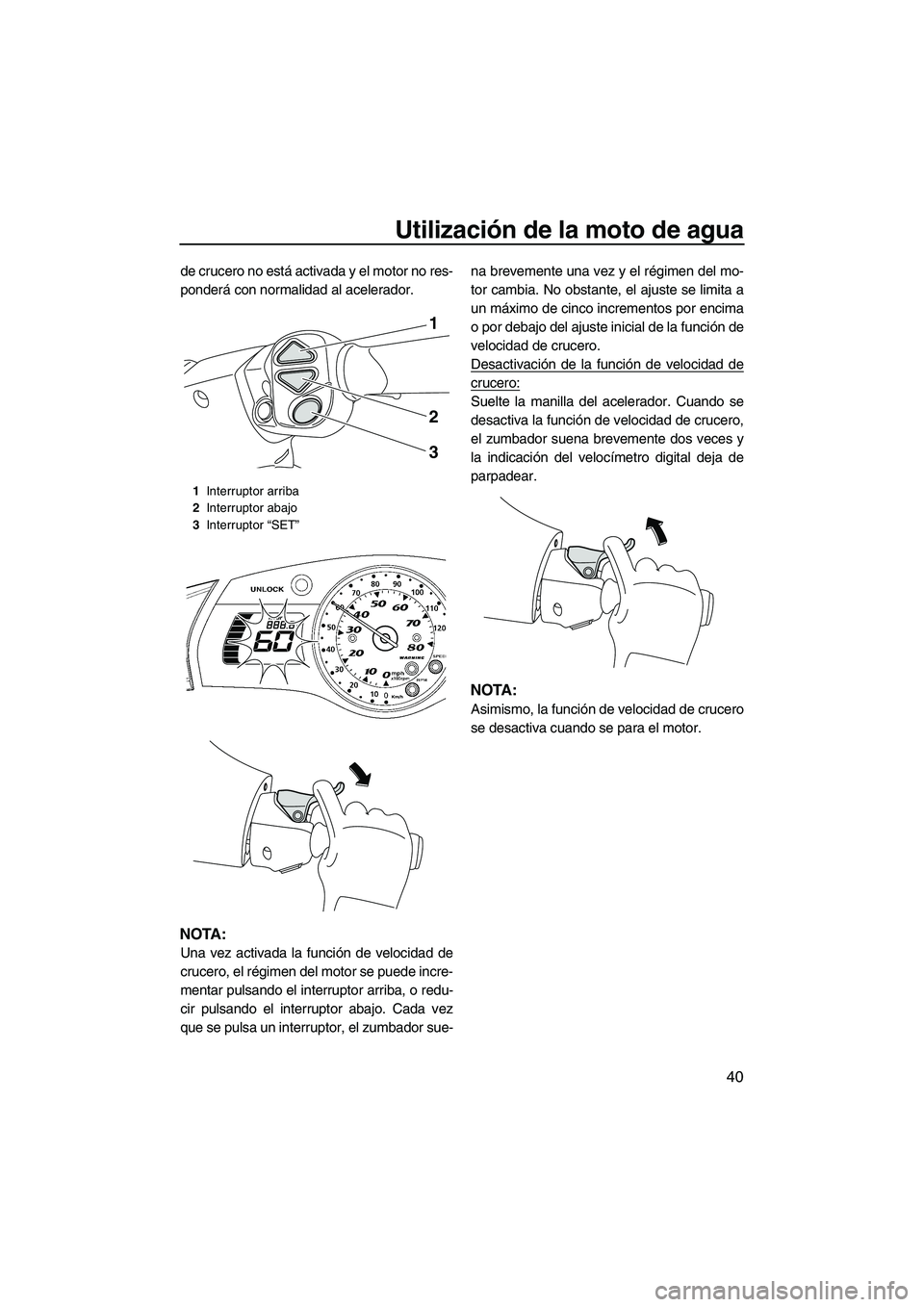

Utilización de la moto de agua
40
de crucero no está activada y el motor no res-
ponderá con normalidad al acelerador.
NOTA:
Una vez activada la función de velocidad de
crucero, el régimen del motor se puede incre-
mentar pulsando el interruptor arriba, o redu-
cir pulsando el interruptor abajo. Cada vez
que se pulsa un interruptor, el zumbador sue-na brevemente una vez y el régimen del mo-
tor cambia. No obstante, el ajuste se limita a
un máximo de cinco incrementos por encima
o por debajo del ajuste inicial de la función de
velocidad de crucero.
Desactivación de la función de velocidad de
crucero:
Suelte la manilla del acelerador. Cuando se
desactiva la función de velocidad de crucero,
el zumbador suena brevemente dos veces y
la indicación del velocímetro digital deja de
parpadear.
NOTA:
Asimismo, la función de velocidad de crucero
se desactiva cuando se para el motor.
1Interruptor arriba
2Interruptor abajo
3Interruptor “SET”
1
2
3
UF2H71S0.book Page 40 Tuesday, July 7, 2009 12:56 PM

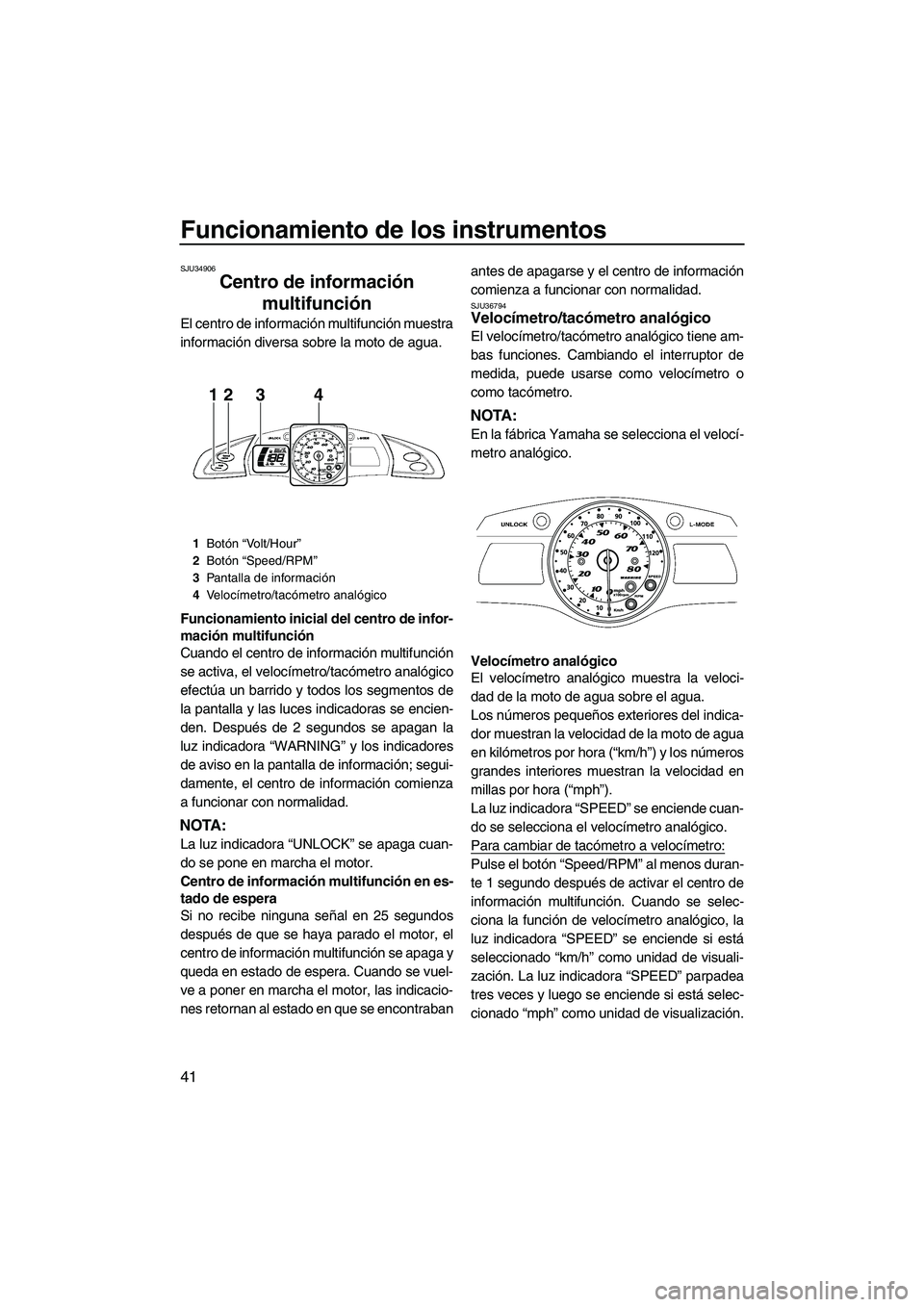

Funcionamiento de los instrumentos
41
SJU34906
Centro de información
multifunción
El centro de información multifunción muestra
información diversa sobre la moto de agua.
Funcionamiento inicial del centro de infor-
mación multifunción
Cuando el centro de información multifunción
se activa, el velocímetro/tacómetro analógico
efectúa un barrido y todos los segmentos de
la pantalla y las luces indicadoras se encien-
den. Después de 2 segundos se apagan la
luz indicadora “WARNING” y los indicadores
de aviso en la pantalla de información; segui-
damente, el centro de información comienza
a funcionar con normalidad.
NOTA:
La luz indicadora “UNLOCK” se apaga cuan-
do se pone en marcha el motor.
Centro de información multifunción en es-
tado de espera
Si no recibe ninguna señal en 25 segundos
después de que se haya parado el motor, el
centro de información multifunción se apaga y
queda en estado de espera. Cuando se vuel-
ve a poner en marcha el motor, las indicacio-
nes retornan al estado en que se encontrabanantes de apagarse y el centro de información
comienza a funcionar con normalidad.
SJU36794Velocímetro/tacómetro analógico
El velocímetro/tacómetro analógico tiene am-
bas funciones. Cambiando el interruptor de
medida, puede usarse como velocímetro o
como tacómetro.
NOTA:
En la fábrica Yamaha se selecciona el velocí-
metro analógico.
Velocímetro analógico
El velocímetro analógico muestra la veloci-
dad de la moto de agua sobre el agua.
Los números pequeños exteriores del indica-
dor muestran la velocidad de la moto de agua
en kilómetros por hora (“km/h”) y los números
grandes interiores muestran la velocidad en
millas por hora (“mph”).
La luz indicadora “SPEED” se enciende cuan-
do se selecciona el velocímetro analógico.
Para cambiar de tacómetro a velocímetro:
Pulse el botón “Speed/RPM” al menos duran-
te 1 segundo después de activar el centro de
información multifunción. Cuando se selec-
ciona la función de velocímetro analógico, la
luz indicadora “SPEED” se enciende si está
seleccionado “km/h” como unidad de visuali-
zación. La luz indicadora “SPEED” parpadea
tres veces y luego se enciende si está selec-
cionado “mph” como unidad de visualización.
1Botón “Volt/Hour”
2Botón “Speed/RPM”
3Pantalla de información
4Ve l o címetro/tacómetro analógico
3421
UF2H71S0.book Page 41 Tuesday, July 7, 2009 12:56 PM
