Funcionamiento de los instrumentos
42
(Consulte en la página 42 la información rela-
tiva al cambio de las unidades de visualiza-
ción del velocímetro digital).

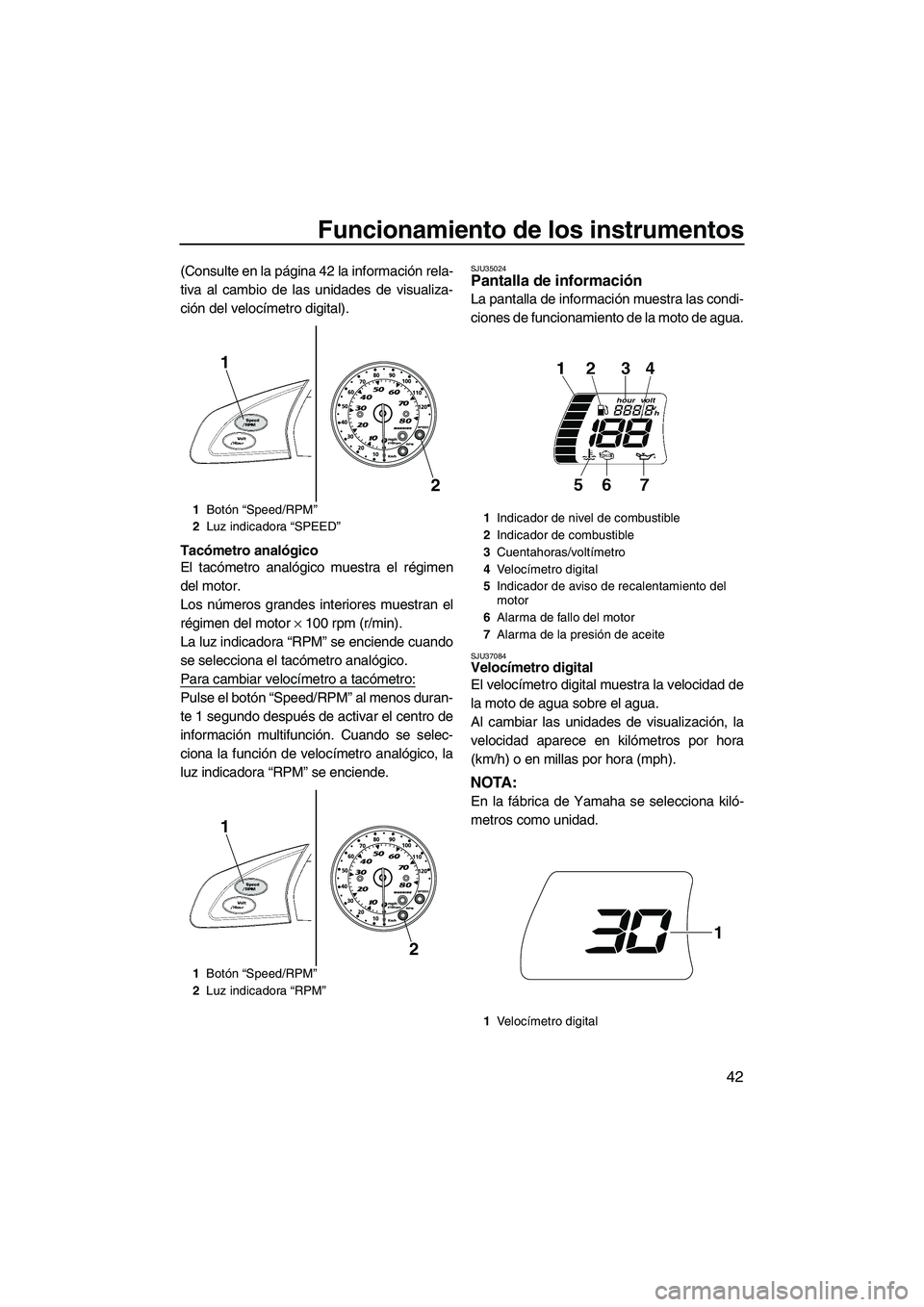

Tacómetro analógico
El tacómetro analógico muestra el régimen
del motor.
Los números grandes interiores muestran el
régimen del motor × 100 rpm (r/min).
La luz indicadora “RPM” se enciende cuando
se selecciona el tacómetro analógico.
Para cambiar velocímetro a tacómetro:
Pulse el botón “Speed/RPM” al menos duran-
te 1 segundo después de activar el centro de
información multifunción. Cuando se selec-
ciona la función de velocímetro analógico, la
luz indicadora “RPM” se enciende.
SJU35024Pantalla de información
La pantalla de información muestra las condi-
ciones de funcionamiento de la moto de agua.
SJU37084Velocímetro digital
El velocímetro digital muestra la velocidad de
la moto de agua sobre el agua.
Al cambiar las unidades de visualización, la
velocidad aparece en kilómetros por hora
(km/h) o en millas por hora (mph).
NOTA:
En la fábrica de Yamaha se selecciona kiló-
metros como unidad.
1Botón “Speed/RPM”
2Luz indicadora “SPEED”
1Botón “Speed/RPM”
2Luz indicadora “RPM”
2
1
1
2
1Indicador de nivel de combustible
2Indicador de combustible
3Cuentahoras/voltímetro
4Ve l o címetro digital
5Indicador de aviso de recalentamiento del
motor
6Alarma de fallo del motor
7Alarma de la presión de aceite
1Ve l o címetro digital
1
UF2H71S0.book Page 42 Tuesday, July 7, 2009 12:56 PM

Funcionamiento de los instrumentos
43

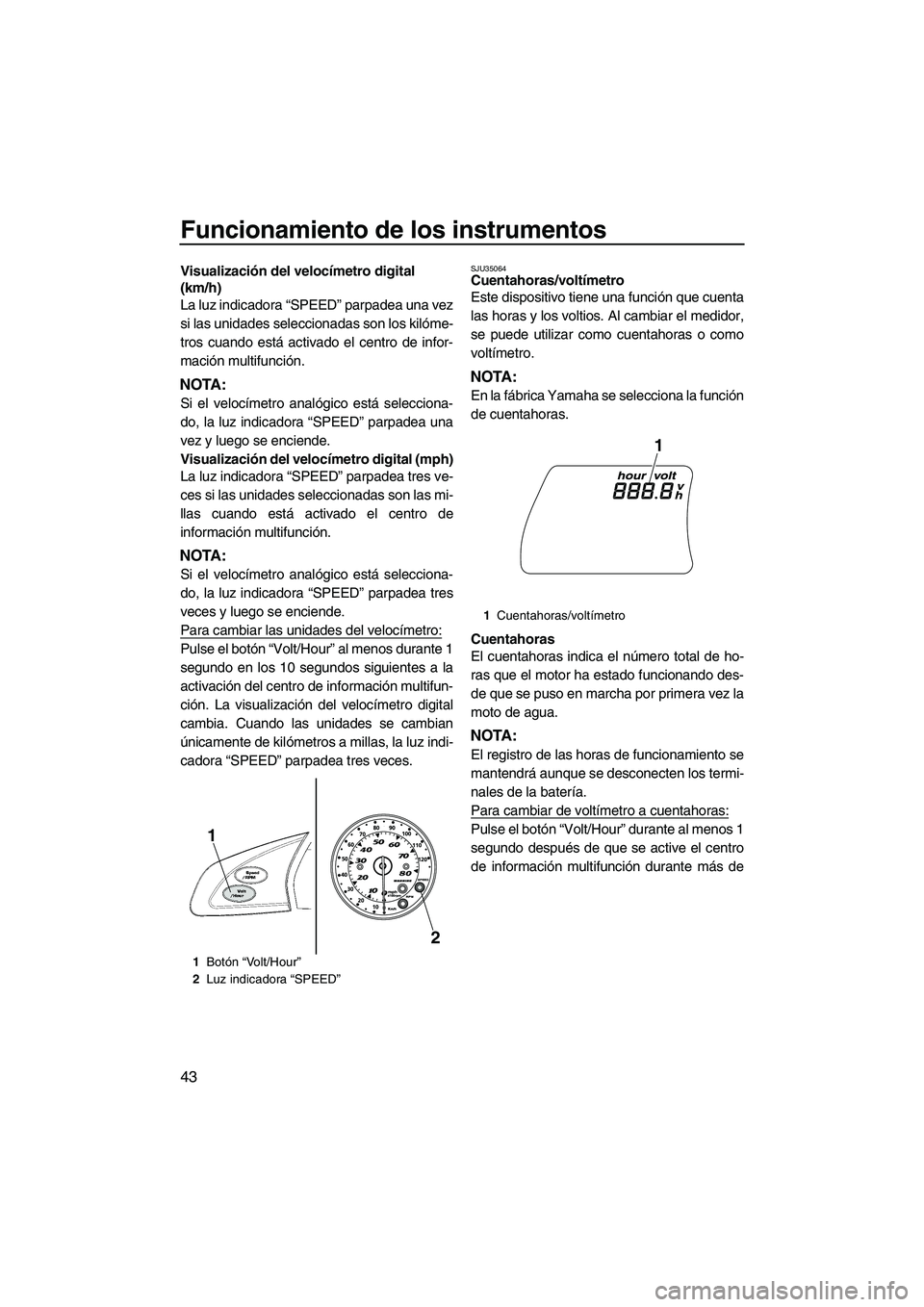

Visualización del velocímetro digital
(km/h)
La luz indicadora “SPEED” parpadea una vez
si las unidades seleccionadas son los kilóme-
tros cuando está activado el centro de infor-
mación multifunción.
NOTA:
Si el velocímetro analógico está selecciona-
do, la luz indicadora “SPEED” parpadea una
vez y luego se enciende.
Visualización del velocímetro digital (mph)
La luz indicadora “SPEED” parpadea tres ve-
ces si las unidades seleccionadas son las mi-
llas cuando está activado el centro de
información multifunción.
NOTA:
Si el velocímetro analógico está selecciona-
do, la luz indicadora “SPEED” parpadea tres
veces y luego se enciende.
Para cambiar las unidades del velocímetro:
Pulse el botón “Volt/Hour” al menos durante 1
segundo en los 10 segundos siguientes a la
activación del centro de información multifun-
ción. La visualización del velocímetro digital
cambia. Cuando las unidades se cambian
únicamente de kilómetros a millas, la luz indi-
cadora “SPEED” parpadea tres veces.
SJU35064Cuentahoras/voltímetro
Este dispositivo tiene una función que cuenta
las horas y los voltios. Al cambiar el medidor,
se puede utilizar como cuentahoras o como
voltímetro.
NOTA:
En la fábrica Yamaha se selecciona la función
de cuentahoras.
Cuentahoras
El cuentahoras indica el número total de ho-
ras que el motor ha estado funcionando des-
de que se puso en marcha por primera vez la
moto de agua.
NOTA:
El registro de las horas de funcionamiento se
mantendrá aunque se desconecten los termi-
nales de la batería.
Para cambiar de voltímetro a cuentahoras:
Pulse el botón “Volt/Hour” durante al menos 1
segundo después de que se active el centro
de información multifunción durante más de
1Botón “Volt/Hour”
2Luz indicadora “SPEED”
1
2
1Cuentahoras/voltímetro
1
UF2H71S0.book Page 43 Tuesday, July 7, 2009 12:56 PM

Funcionamiento de los instrumentos
44

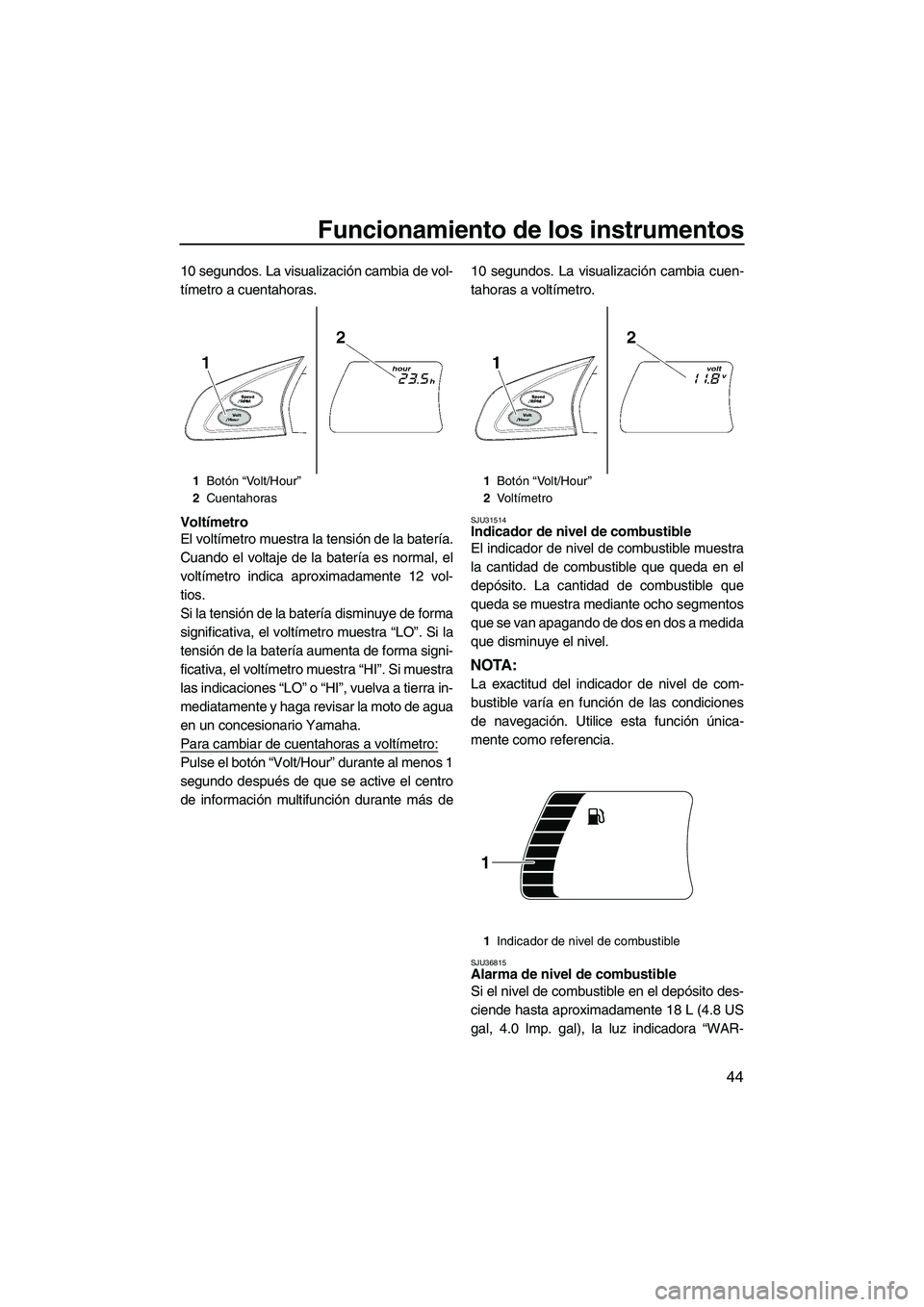

10 segundos. La visualización cambia de vol-
tímetro a cuentahoras.
Voltímetro
El voltímetro muestra la tensión de la batería.
Cuando el voltaje de la batería es normal, el
voltímetro indica aproximadamente 12 vol-
tios.
Si la tensión de la batería disminuye de forma
significativa, el voltímetro muestra “LO”. Si la
tensión de la batería aumenta de forma signi-
ficativa, el voltímetro muestra “HI”. Si muestra
las indicaciones “LO” o “HI”, vuelva a tierra in-
mediatamente y haga revisar la moto de agua
en un concesionario Yamaha.
Para cambiar de cuentahoras a voltímetro:
Pulse el botón “Volt/Hour” durante al menos 1
segundo después de que se active el centro
de información multifunción durante más de10 segundos. La visualización cambia cuen-
tahoras a voltímetro.
SJU31514Indicador de nivel de combustible
El indicador de nivel de combustible muestra
la cantidad de combustible que queda en el
depósito. La cantidad de combustible que
queda se muestra mediante ocho segmentos
que se van apagando de dos en dos a medida
que disminuye el nivel.
NOTA:
La exactitud del indicador de nivel de com-
bustible varía en función de las condiciones
de navegación. Utilice esta función única-
mente como referencia.
SJU36815Alarma de nivel de combustible
Si el nivel de combustible en el depósito des-
ciende hasta aproximadamente 18 L (4.8 US
gal, 4.0 Imp. gal), la luz indicadora “WAR-
1Botón “Volt/Hour”
2Cuentahoras1Botón “Volt/Hour”
2Vo l tímetro
1Indicador de nivel de combustible
1
UF2H71S0.book Page 44 Tuesday, July 7, 2009 12:56 PM

Funcionamiento de los instrumentos
45

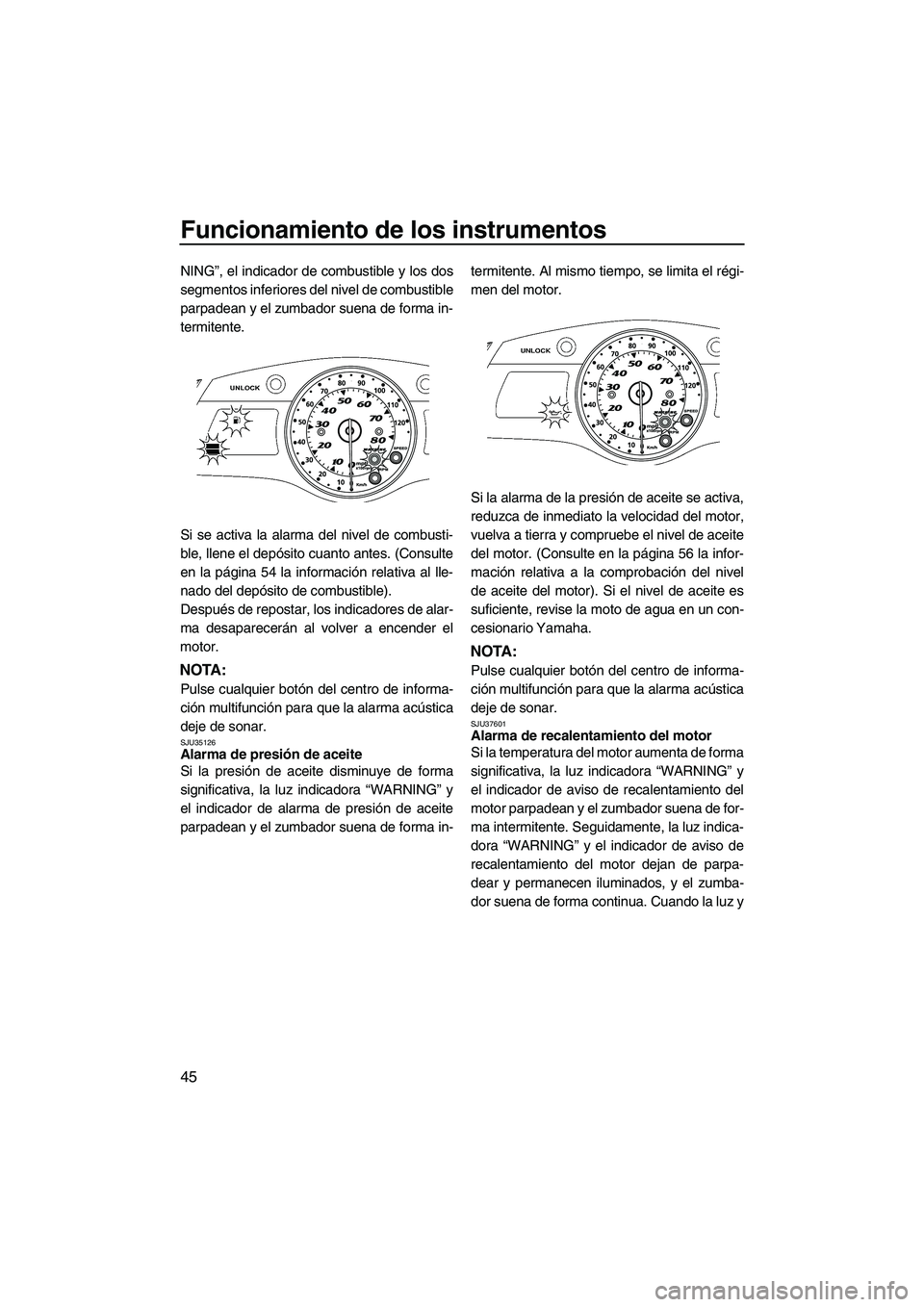

NING”, el indicador de combustible y los dos
segmentos inferiores del nivel de combustible
parpadean y el zumbador suena de forma in-
termitente.
Si se activa la alarma del nivel de combusti-
ble, llene el depósito cuanto antes. (Consulte
en la página 54 la información relativa al lle-
nado del depósito de combustible).
Después de repostar, los indicadores de alar-
ma desaparecerán al volver a encender el
motor.
NOTA:
Pulse cualquier botón del centro de informa-
ción multifunción para que la alarma acústica
deje de sonar.
SJU35126Alarma de presión de aceite
Si la presión de aceite disminuye de forma
significativa, la luz indicadora “WARNING” y
el indicador de alarma de presión de aceite
parpadean y el zumbador suena de forma in-termitente. Al mismo tiempo, se limita el régi-
men del motor.
Si la alarma de la presión de aceite se activa,
reduzca de inmediato la velocidad del motor,
vuelva a tierra y compruebe el nivel de aceite
del motor. (Consulte en la página 56 la infor-
mación relativa a la comprobación del nivel
de aceite del motor). Si el nivel de aceite es
suficiente, revise la moto de agua en un con-
cesionario Yamaha.
NOTA:
Pulse cualquier botón del centro de informa-
ción multifunción para que la alarma acústica
deje de sonar.
SJU37601Alarma de recalentamiento del motor
Si la temperatura del motor aumenta de forma
significativa, la luz indicadora “WARNING” y
el indicador de aviso de recalentamiento del
motor parpadean y el zumbador suena de for-
ma intermitente. Seguidamente, la luz indica-
dora “WARNING” y el indicador de aviso de
recalentamiento del motor dejan de parpa-
dear y permanecen iluminados, y el zumba-
dor suena de forma continua. Cuando la luz y
UF2H71S0.book Page 45 Tuesday, July 7, 2009 12:56 PM

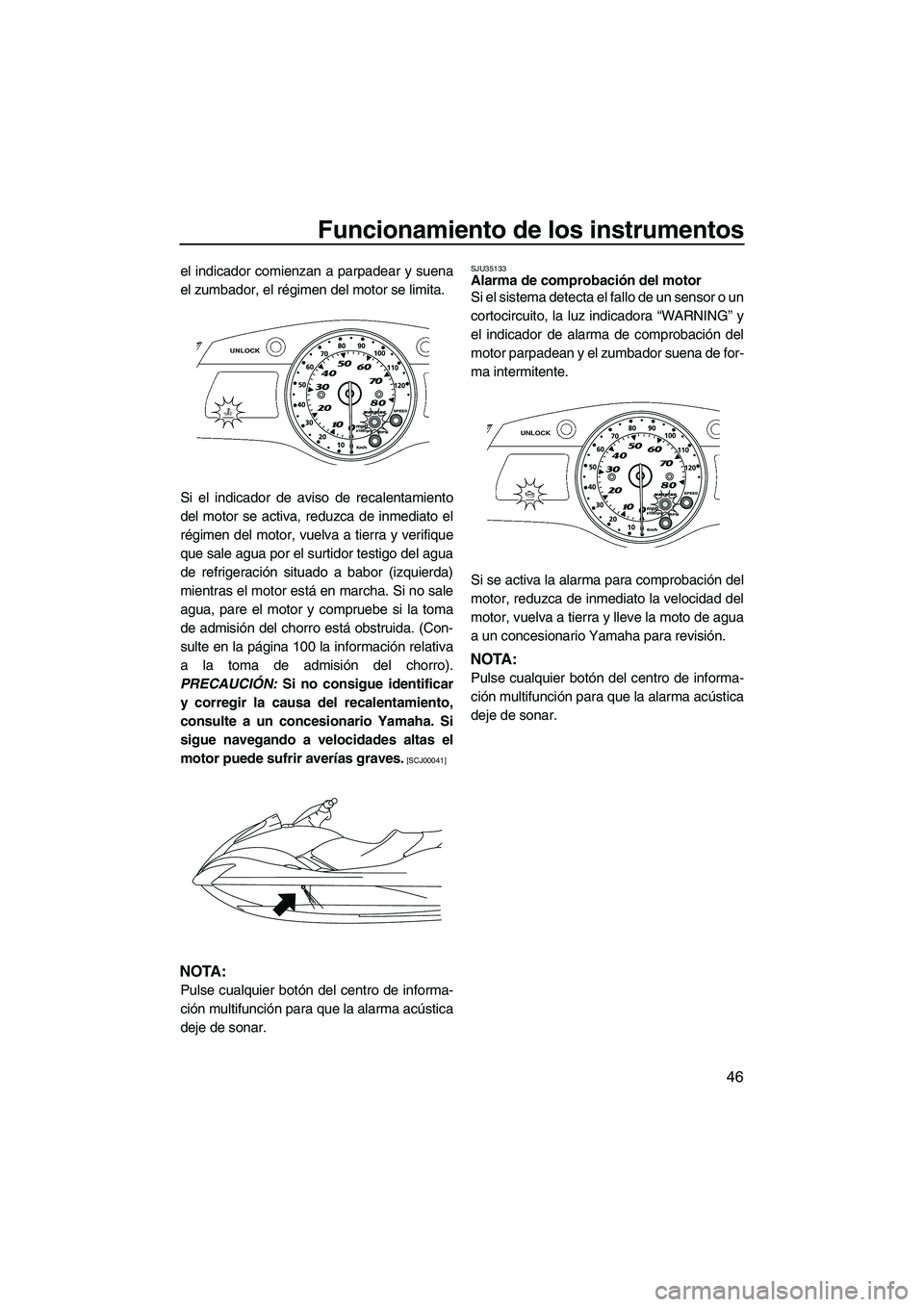

Funcionamiento de los instrumentos
46
el indicador comienzan a parpadear y suena
el zumbador, el régimen del motor se limita.
Si el indicador de aviso de recalentamiento
del motor se activa, reduzca de inmediato el
régimen del motor, vuelva a tierra y verifique
que sale agua por el surtidor testigo del agua
de refrigeración situado a babor (izquierda)
mientras el motor está en marcha. Si no sale
agua, pare el motor y compruebe si la toma
de admisión del chorro está obstruida. (Con-
sulte en la página 100 la información relativa
a la toma de admisión del chorro).
PRECAUCIÓN: Si no consigue identificar
y corregir la causa del recalentamiento,
consulte a un concesionario Yamaha. Si
sigue navegando a velocidades altas el
motor puede sufrir averías graves.
[SCJ00041]
NOTA:
Pulse cualquier botón del centro de informa-
ción multifunción para que la alarma acústica
deje de sonar.
SJU35133Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, la luz indicadora “WARNING” y
el indicador de alarma de comprobación del
motor parpadean y el zumbador suena de for-
ma intermitente.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
NOTA:
Pulse cualquier botón del centro de informa-
ción multifunción para que la alarma acústica
deje de sonar.
UF2H71S0.book Page 46 Tuesday, July 7, 2009 12:56 PM

Funcionamiento de equipos
47
SJU40333

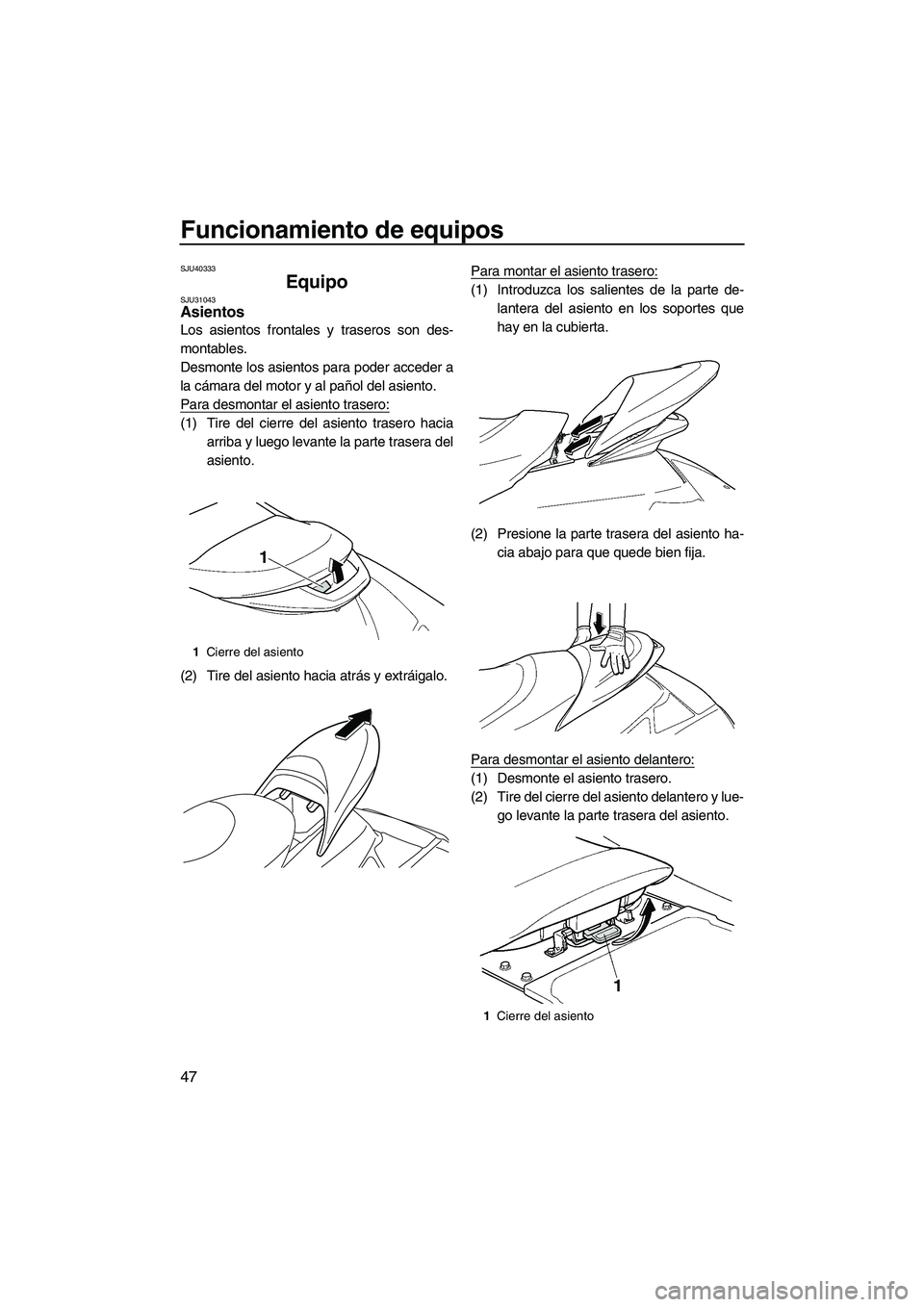

Equipo SJU31043Asientos
Los asientos frontales y traseros son des-
montables.
Desmonte los asientos para poder acceder a
la cámara del motor y al pañol del asiento.
Para desmontar el asiento trasero:
(1) Tire del cierre del asiento trasero hacia
arriba y luego levante la parte trasera del
asiento.
(2) Tire del asiento hacia atrás y extráigalo.Para montar el asiento trasero:
(1) Introduzca los salientes de la parte de-
lantera del asiento en los soportes que
hay en la cubierta.
(2) Presione la parte trasera del asiento ha-
cia abajo para que quede bien fija.
Para desmontar el asiento delantero:
(1) Desmonte el asiento trasero.
(2) Tire del cierre del asiento delantero y lue-
go levante la parte trasera del asiento.
1Cierre del asiento
1Cierre del asiento
UF2H71S0.book Page 47 Tuesday, July 7, 2009 12:56 PM

Funcionamiento de equipos
48

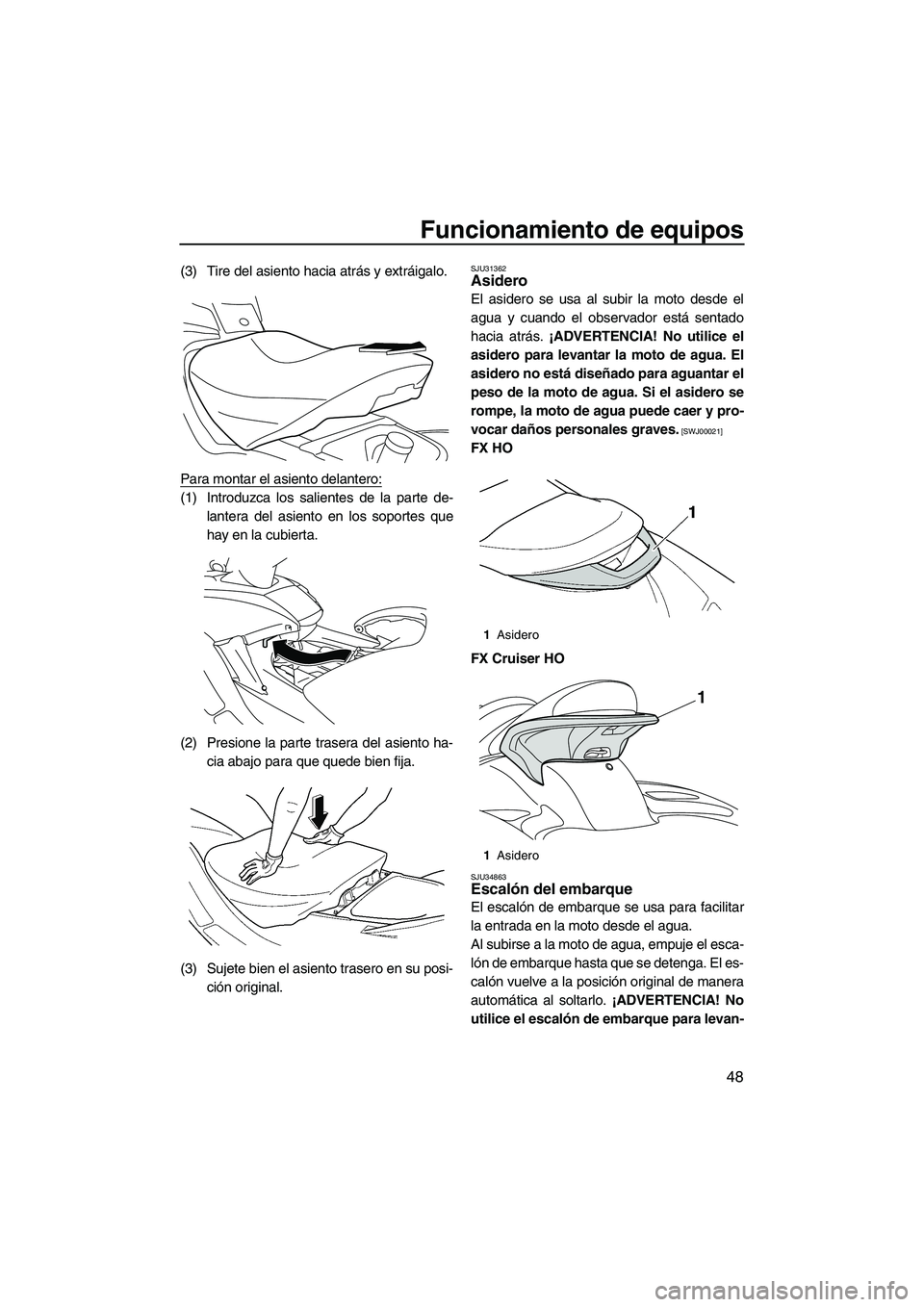

(3) Tire del asiento hacia atrás y extráigalo.
Para montar el asiento delantero:
(1) Introduzca los salientes de la parte de-
lantera del asiento en los soportes que
hay en la cubierta.
(2) Presione la parte trasera del asiento ha-
cia abajo para que quede bien fija.
(3) Sujete bien el asiento trasero en su posi-
ción original.
SJU31362Asidero
El asidero se usa al subir la moto desde el
agua y cuando el observador está sentado
hacia atrás. ¡ADVERTENCIA! No utilice el
asidero para levantar la moto de agua. El
asidero no está diseñado para aguantar el
peso de la moto de agua. Si el asidero se
rompe, la moto de agua puede caer y pro-
vocar daños personales graves.
[SWJ00021]
FX HO
FX Cruiser HO
SJU34863Escalón del embarque
El escalón de embarque se usa para facilitar
la entrada en la moto desde el agua.
Al subirse a la moto de agua, empuje el esca-
lón de embarque hasta que se detenga. El es-
calón vuelve a la posición original de manera
automática al soltarlo. ¡ADVERTENCIA! No
utilice el escalón de embarque para levan-
1Asidero
1Asidero
1
UF2H71S0.book Page 48 Tuesday, July 7, 2009 12:56 PM

Funcionamiento de equipos
49

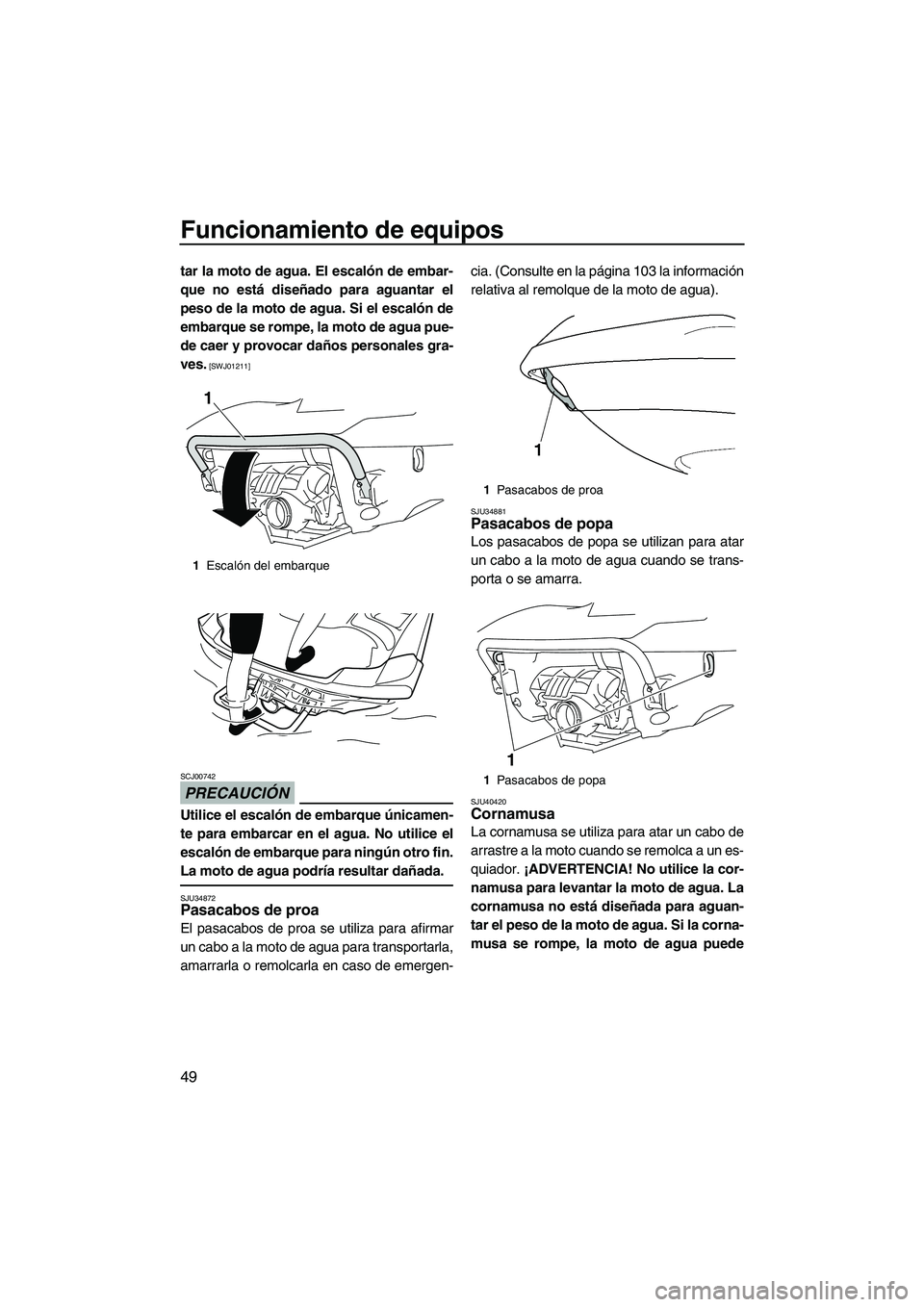

tar la moto de agua. El escalón de embar-
que no está diseñado para aguantar el
peso de la moto de agua. Si el escalón de
embarque se rompe, la moto de agua pue-
de caer y provocar daños personales gra-
ves.
[SWJ01211]
PRECAUCIÓN
SCJ00742
Utilice el escalón de embarque únicamen-
te para embarcar en el agua. No utilice el
escalón de embarque para ningún otro fin.
La moto de agua podría resultar dañada.
SJU34872Pasacabos de proa
El pasacabos de proa se utiliza para afirmar
un cabo a la moto de agua para transportarla,
amarrarla o remolcarla en caso de emergen-cia. (Consulte en la página 103 la información
relativa al remolque de la moto de agua).
SJU34881Pasacabos de popa
Los pasacabos de popa se utilizan para atar
un cabo a la moto de agua cuando se trans-
porta o se amarra.
SJU40420Cornamusa
La cornamusa se utiliza para atar un cabo de
arrastre a la moto cuando se remolca a un es-
quiador. ¡ADVERTENCIA! No utilice la cor-
namusa para levantar la moto de agua. La
cornamusa no está diseñada para aguan-
tar el peso de la moto de agua. Si la corna-
musa se rompe, la moto de agua puede
1Escalón del embarque
1
1Pasacabos de proa
1Pasacabos de popa
1
UF2H71S0.book Page 49 Tuesday, July 7, 2009 12:56 PM

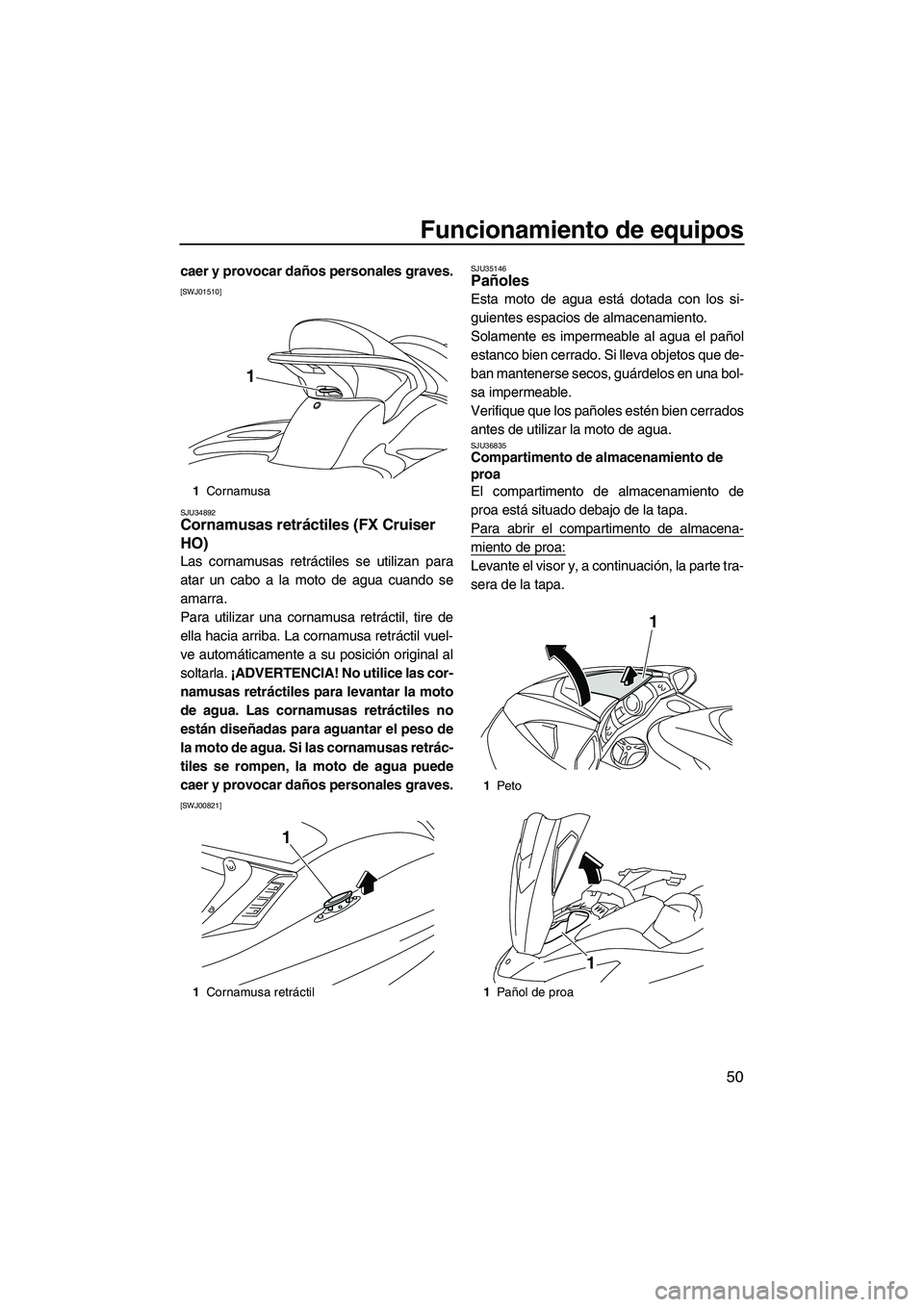

Funcionamiento de equipos
50
caer y provocar daños personales graves.
[SWJ01510]
SJU34892
Cornamusas retráctiles (FX Cruiser
HO)
Las cornamusas retráctiles se utilizan para
atar un cabo a la moto de agua cuando se
amarra.
Para utilizar una cornamusa retráctil, tire de
ella hacia arriba. La cornamusa retráctil vuel-
ve automáticamente a su posición original al
soltarla. ¡ADVERTENCIA! No utilice las cor-
namusas retráctiles para levantar la moto
de agua. Las cornamusas retráctiles no
están diseñadas para aguantar el peso de
la moto de agua. Si las cornamusas retrác-
tiles se rompen, la moto de agua puede
caer y provocar daños personales graves.
[SWJ00821]SJU35146
Pañoles
Esta moto de agua está dotada con los si-
guientes espacios de almacenamiento.
Solamente es impermeable al agua el pañol
estanco bien cerrado. Si lleva objetos que de-
ban mantenerse secos, guárdelos en una bol-
sa impermeable.
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
SJU36835Compartimento de almacenamiento de
proa
El compartimento de almacenamiento de
proa está situado debajo de la tapa.
Para abrir el compartimento de almacena-
miento de proa:
Levante el visor y, a continuación, la parte tra-
sera de la tapa.
1Cornamusa
1Cornamusa retráctil
1
1
1Pe to
1Pañol de proa
1
1
UF2H71S0.book Page 50 Tuesday, July 7, 2009 12:56 PM

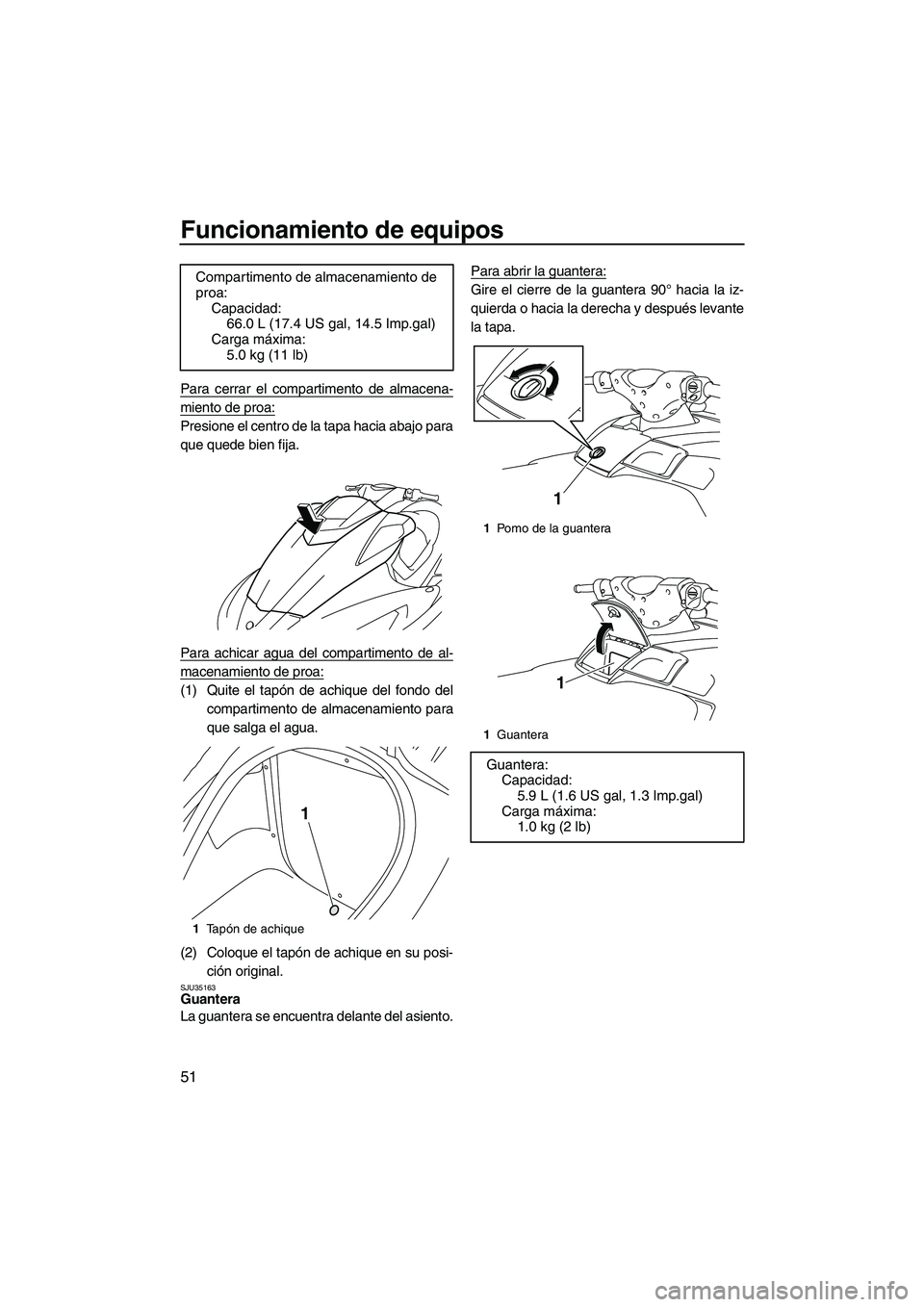

Funcionamiento de equipos
51
Para cerrar el compartimento de almacena-
miento de proa:
Presione el centro de la tapa hacia abajo para
que quede bien fija.
Para achicar agua del compartimento de al-
macenamiento de proa:
(1) Quite el tapón de achique del fondo del
compartimento de almacenamiento para
que salga el agua.
(2) Coloque el tapón de achique en su posi-
ción original.
SJU35163Guantera
La guantera se encuentra delante del asiento.Para abrir la guantera:
Gire el cierre de la guantera 90° hacia la iz-
quierda o hacia la derecha y después levante
la tapa. Compartimento de almacenamiento de
proa:
Capacidad:
66.0 L (17.4 US gal, 14.5 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1Ta pón de achique
1
1Pomo de la guantera
1Guantera
Guantera:
Capacidad:
5.9 L (1.6 US gal, 1.3 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
UF2H71S0.book Page 51 Tuesday, July 7, 2009 12:56 PM
