YAMAHA FX HO 2017 Betriebsanleitungen (in German)

Betrieb des Wasserfahrzeugs
43
Schalterbetätigung ertönt der Piepton einmal
kurz und die eingestellte Motordrehzahl wird
geändert. Die ursprüngliche Tempomatein-
stellung kann allerdings um höchstens fünf
Schritte auf- oder abwärts verstellt werden.
Tempomaten ausschalten:
Den Gashebel allmählich freigeben. Der Piep-
ton ertönt zweimal kurz und der digitale Ge-
schwindigkeitsmesser hört auf zu blinken,
wenn der Tempomat ausgeschaltet ist.
HINWEIS:
Der Tempomat kann ebenfalls durch Abstel-
len des Motors ausgeschaltet werden.
UF2T77G0.book Page 43 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
44
GJU42241
Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Nach dem Einschalten des Multifunktionsdis-
plays schlägt der analoge Geschwindigkeits-
messer/Drehzahlmesser einmal voll aus, alle
Anzeigesegmente erscheinen und alle Kont-
rollleuchten leuchten. Nach 2 Sekunden erlö-schen die Warnleuchte “WARNING” sowie
alle Kontrollleuchten der Informationsanzei-
ge, woraufhin das Multifunktionsdisplay be-
triebsbereit ist.
HINWEIS:
Die “UNLOCK”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU42331Analoger Geschwindigkeits- und
Drehzahlmesser
Der analoge Geschwindigkeitsmesser/Dreh-
zahlmesser funktioniert als Geschwindig-
keitsmesser und als Drehzahlmesser. Durch
Umschalten des Instruments kann es entwe-
der als Geschwindigkeitsmesser oder als
Drehzahlmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
analoge Drehzahlmesser.
1Informationsanzeige
2Kontrollleuchte “UNLOCK”
3Analoger Geschwindigkeits- und
Drehzahlmesser
4Warnleuchte “WARNING”
5“L-MODE”-Kontrollleuchte
6Multifunktionsdisplay
7Kontrollleuchte “RPM”
8Kontrollleuchte “SPEED”
1“SPEED/RPM”-Knopf
2“VOLT/HOUR”-Knopf
3“START/STOP”-Knopf
4“MODE/RESET”-Knopf
6134
87
25
1234
UF2T77G0.book Page 44 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
45
Analoger Drehzahlmesser
Der analoge Drehzahlmesser zeigt die Motor-
drehzahl an.
Die Motordrehzahl × 100 U/min wird in gro-
ßen Ziffern auf der äußeren Skala angezeigt.
Die Kontrollleuchte “RPM” leuchtet, wenn die
Drehzahlmesser-Funktion aktiv ist.
Zum Umschalten vom Geschwindigkeits-
messer auf den Drehzahlmesser:
Den Knopf “SPEED/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen
Drehzahlmessers schaltet, leuchtet die
“RPM”-Kontrollleuchte auf.
Analoger Geschwindigkeitsmesser
Der analoge Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Die Fahrgeschwindigkeit des Wasserfahr-
zeugs kann auf der inneren Skala mit den
kleinen Ziffern in Kilometern pro Stunde
“km/h” und auf der äußeren Skala mit den
großen Ziffern in Meilen pro Stunde “mph”
abgelesen werden.
Die Kontrollleuchte “SPEED” leuchtet, wenn
die Geschwindigkeitsmesser-Funktion aktiv
ist.Zum Umschalten von Geschwindigkeitsmes-
ser auf Drehzahlmesser:
Den Knopf “SPEED/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen
Drehzahlmessers schaltet, leuchtet die
“SPEED”-Kontrollleuchte auf, wenn “km/h”
als Anzeigeeinheit gewählt ist. Die “SPEED”-
Kontrollleuchte blinkt dreimal und bleibt dann
eingeschaltet, wenn “mph” als Anzeigeein-
heit gewählt ist. (Weitere Angaben zum Um-
schalten der Anzeigeeinheiten des digitalen
Geschwindigkeitsmessers siehe Seite 46.)
1“SPEED/RPM”-Knopf
2Kontrollleuchte “RPM”
2
1
1“SPEED/RPM”-Knopf
2Kontrollleuchte “SPEED”
2
1
UF2T77G0.book Page 45 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
46
GJU35027Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU42361Digitaler Geschwindigkeitsmesser
Der digitale Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde (km/h) oder Meilen pro Stunde (mph)
angezeigt werden.
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf Meilen
eingestellt.
Digitaler Geschwindigkeitsmesser (mph)
Die “SPEED”-Kontrollleuchte blinkt dreimal,
wenn beim Einschalten des Multifunktions-
displays als Anzeigeeinheit Meilen ausge-
wählt sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
dreimal und leuchtet danach auf.
Digitaler Geschwindigkeitsmesser (km/h)
Die “SPEED”-Kontrollleuchte blinkt einmal,
wenn beim Einschalten des Multifunktions-
displays Kilometer als Anzeigeeinheit ausge-
wählt sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
einmal und leuchtet danach auf.
Zum Umschalten der Anzeigeeinheiten des
digitalen Geschwindigkeitsmessers:
Den Knopf “VOLT/HOUR” innerhalb von 10
Sekunden, nachdem das Multifunktionsdis-
play eingeschaltet wurde, mindestens 1 Se-
kunde lang drücken. Die Anzeige des digita-
len Geschwindigkeitsmessers wird
umgeschaltet. Wenn die Anzeigeeinheiten
von Kilometer auf Meilen umgeschaltet wer-
1Kraftstoffanzeige
2Reserve-Warnanzeige
3Betriebsstundenzähler/Spannungsmesser
4Digitaler Geschwindigkeitsmesser
5Motortemperatur-Warnanzeige
6Motor-Warnanzeige
7Öldruck-Warnanzeige
123
567
4
1Digitaler Geschwindigkeitsmesser
1
UF2T77G0.book Page 46 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
47
den, blinkt die “SPEED”-Kontrollleuchte drei-
mal.
HINWEIS:
Die Anzeigeeinheiten können auch umge-
schaltet werden, indem der Knopf
“START/STOP” und der Knopf “MODE/RE-
SET” mindestens 8 Sekunden lang gleichzei-
tig gedrückt werden.
GJU42261Betriebsstundenzähler/Spannungsmes-
ser
Der Betriebsstundezähler/Spannungsmesser
verfügt über Funktionen zur Messung der Be-
triebsstunden und zur Spannungsmessung.
Durch Umschalten des Messgeräts kann es
entweder als Betriebsstundenzähler oder als
Spannungsmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
Betriebsstundenzähler.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
Von Betriebsstundenzähler auf Spannungs-
messer umstellen:
Den Knopf “VOLT/HOUR” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay mehr als 10 Sekunden einge-
schaltet ist. Die Anzeige wechselt vom

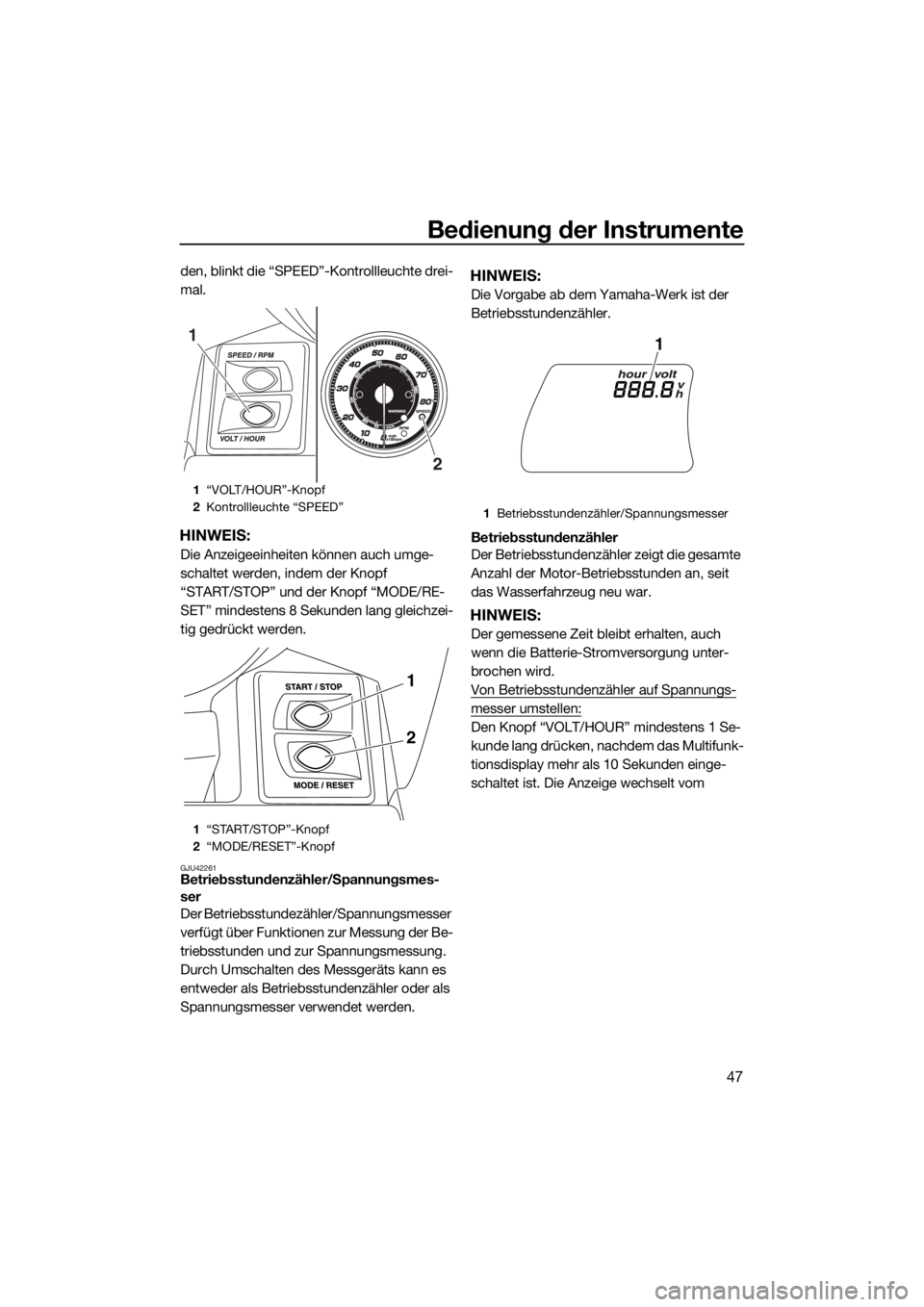

1“VOLT/HOUR”-Knopf
2Kontrollleuchte “SPEED”
1“START/STOP”-Knopf
2“MODE/RESET”-Knopf
2
1
1
2
1Betriebsstundenzähler/Spannungsmesser
1
UF2T77G0.book Page 47 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
48
Spannungsmesser zum Betriebsstundenzäh-
ler.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, zeigt
der Spannungsmesser “LO” an. Falls die Bat-
teriespannung stark ansteigt, zeigt das Span-
nungsmesser “HI” an. Wenn “LO” oder “HI”
angezeigt wird, das Wasserfahrzeug an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Von Spannungsmesser auf Betriebsstunden-
zähler umstellen:
Den Knopf “VOLT/HOUR” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay mehr als 10 Sekunden einge-
schaltet ist. Die Anzeige wechselt vom Betriebsstundenzähler zum Spannungsmes-
ser.
GJU31515Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch acht An-
zeigensegmente angezeigt, von denen bei
abnehmendem Kraftstoffstand jeweils zwei
gleichzeitig verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.

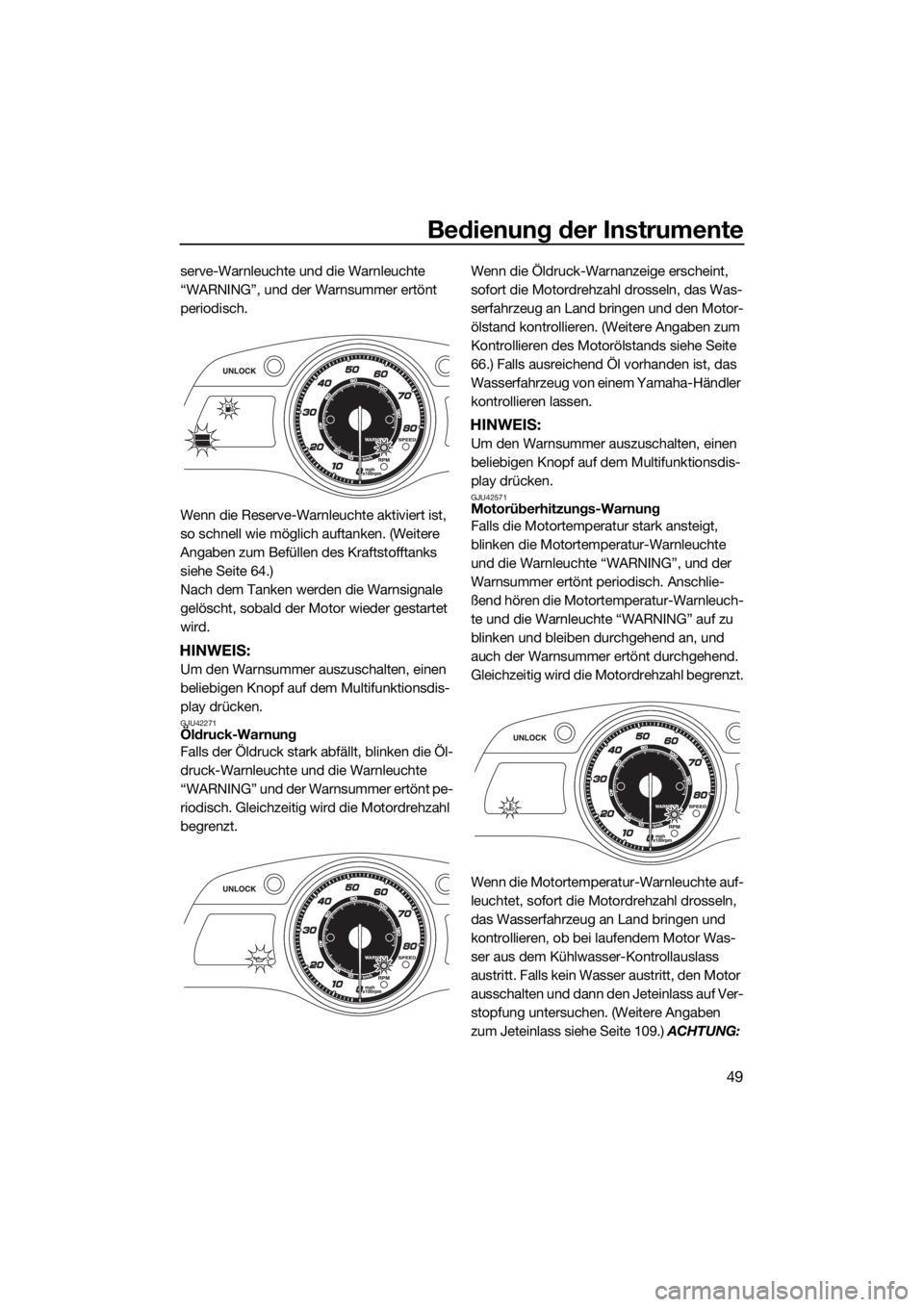

GJU42342Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp.gal) fällt, blinken die
beiden untersten Anzeigensegmente, die Re-
1“VOLT/HOUR”-Knopf
2Betriebsstundenzähler
21
1“VOLT/HOUR”-Knopf
2Spannungsmesser
1Kraftstoffanzeige
21
1
UF2T77G0.book Page 48 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
49
serve-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt
periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 64.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42271Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte und die Warnleuchte
“WARNING” und der Warnsummer ertönt pe-
riodisch. Gleichzeitig wird die Motordrehzahl
begrenzt.Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
66.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42571Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte
und die Warnleuchte “WARNING”, und der
Warnsummer ertönt periodisch. Anschlie-
ßend hören die Motortemperatur-Warnleuch-
te und die Warnleuchte “WARNING” auf zu
blinken und bleiben durchgehend an, und
auch der Warnsummer ertönt durchgehend.
Gleichzeitig wird die Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Was-
ser aus dem Kühlwasser-Kontrollauslass
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
zum Jeteinlass siehe Seite 109.) ACHTUNG:
UF2T77G0.book Page 49 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
50
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00042]
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42281Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt perio-
disch.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor von einem Yamaha-Händler kontrollieren las-
sen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.

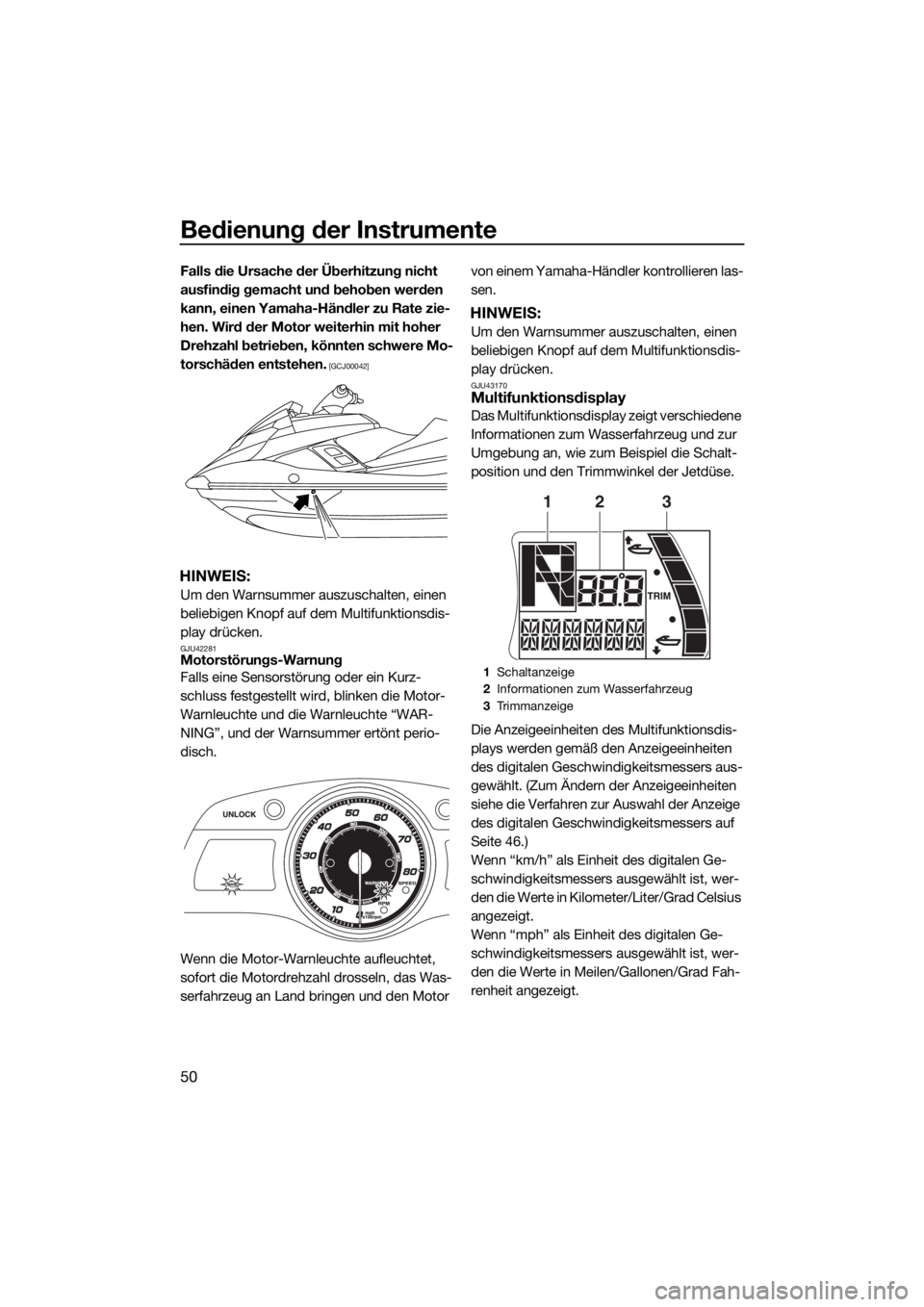

GJU43170Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen zum Wasserfahrzeug und zur
Umgebung an, wie zum Beispiel die Schalt-
position und den Trimmwinkel der Jetdüse.
Die Anzeigeeinheiten des Multifunktionsdis-
plays werden gemäß den Anzeigeeinheiten
des digitalen Geschwindigkeitsmessers aus-
gewählt. (Zum Ändern der Anzeigeeinheiten
siehe die Verfahren zur Auswahl der Anzeige
des digitalen Geschwindigkeitsmessers auf
Seite 46.)
Wenn “km/h” als Einheit des digitalen Ge-
schwindigkeitsmessers ausgewählt ist, wer-
den die Werte in Kilometer/Liter/Grad Celsius
angezeigt.
Wenn “mph” als Einheit des digitalen Ge-
schwindigkeitsmessers ausgewählt ist, wer-
den die Werte in Meilen/Gallonen/Grad Fah-
renheit angezeigt.
1Schaltanzeige
2Informationen zum Wasserfahrzeug
3Tr i m m a n z e i g e
321
UF2T77G0.book Page 50 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
51

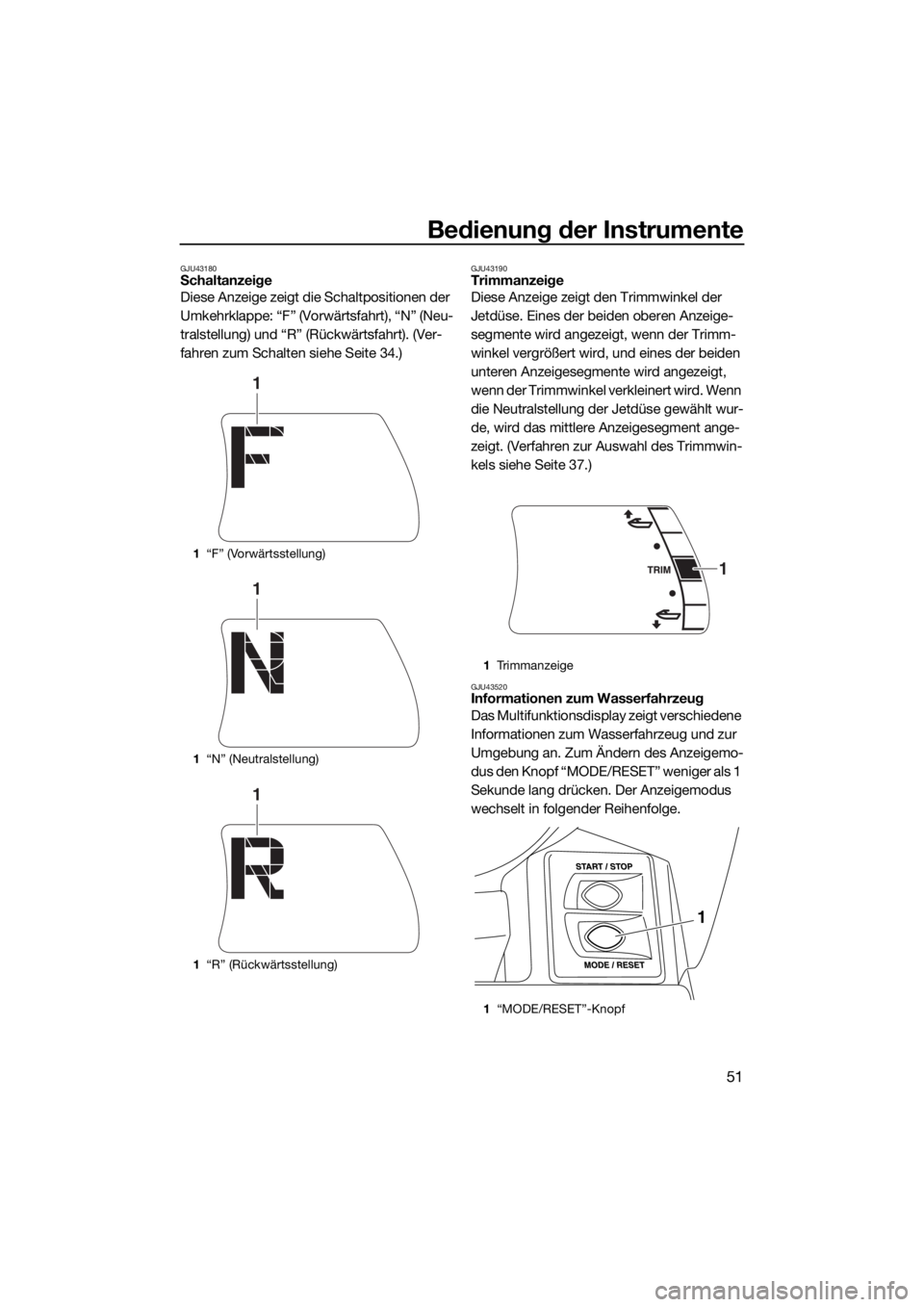

GJU43180Schaltanzeige
Diese Anzeige zeigt die Schaltpositionen der
Umkehrklappe: “F” (Vorwärtsfahrt), “N” (Neu-
tralstellung) und “R” (Rückwärtsfahrt). (Ver-
fahren zum Schalten siehe Seite 34.)GJU43190Trimmanzeige
Diese Anzeige zeigt den Trimmwinkel der
Jetdüse. Eines der beiden oberen Anzeige-
segmente wird angezeigt, wenn der Trimm-
winkel vergrößert wird, und eines der beiden
unteren Anzeigesegmente wird angezeigt,
wenn der Trimmwinkel verkleinert wird. Wenn
die Neutralstellung der Jetdüse gewählt wur-
de, wird das mittlere Anzeigesegment ange-
zeigt. (Verfahren zur Auswahl des Trimmwin-
kels siehe Seite 37.)
GJU43520Informationen zum Wasserfahrzeug
Das Multifunktionsdisplay zeigt verschiedene
Informationen zum Wasserfahrzeug und zur
Umgebung an. Zum Ändern des Anzeigemo-
dus den Knopf “MODE/RESET” weniger als 1
Sekunde lang drücken. Der Anzeigemodus
wechselt in folgender Reihenfolge.
1“F” (Vorwärtsstellung)
1“N” (Neutralstellung)
1“R” (Rückwärtsstellung)
1
1
1
1Tr i m m a n z e i g e
1“MODE/RESET”-Knopf
1
1
UF2T77G0.book Page 51 Friday, July 8, 2016 1:20 PM

Bedienung der Instrumente
52

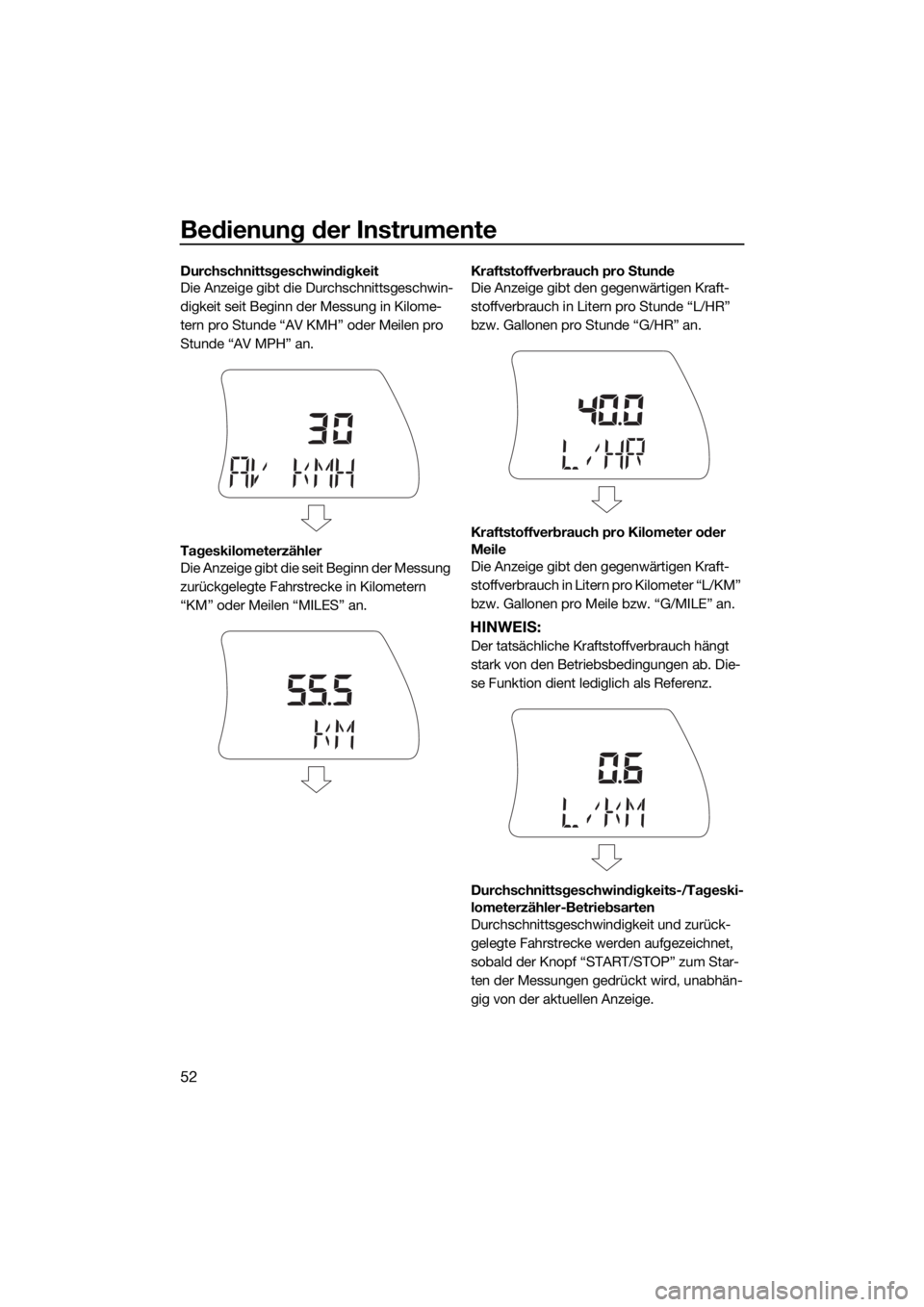

Durchschnittsgeschwindigkeit
Die Anzeige gibt die Durchschnittsgeschwin-
digkeit seit Beginn der Messung in Kilome-
tern pro Stunde “AV KMH” oder Meilen pro
Stunde “AV MPH” an.
Tageskilometerzähler
Die Anzeige gibt die seit Beginn der Messung
zurückgelegte Fahrstrecke in Kilometern
“KM” oder Meilen “MILES” an.Kraftstoffverbrauch pro Stunde
Die Anzeige gibt den gegenwärtigen Kraft-
stoffverbrauch in Litern pro Stunde “L/HR”
bzw. Gallonen pro Stunde “G/HR” an.
Kraftstoffverbrauch pro Kilometer oder
Meile
Die Anzeige gibt den gegenwärtigen Kraft-
stoffverbrauch in Litern pro Kilometer “L/KM”
bzw. Gallonen pro Meile bzw. “G/MILE” an.
HINWEIS:
Der tatsächliche Kraftstoffverbrauch hängt
stark von den Betriebsbedingungen ab. Die-
se Funktion dient lediglich als Referenz.
Durchschnittsgeschwindigkeits-/Tageski-
lometerzähler-Betriebsarten
Durchschnittsgeschwindigkeit und zurück-
gelegte Fahrstrecke werden aufgezeichnet,
sobald der Knopf “START/STOP” zum Star-
ten der Messungen gedrückt wird, unabhän-
gig von der aktuellen Anzeige.
UF2T77G0.book Page 52 Friday, July 8, 2016 1:20 PM
