Utilizzo della strumentazione
53
Spia di allarme surriscaldamento motore
“”
Se la temperatura del motore si alza in misura
significativa, compare la barra spie al posto
del display del contagiri, compaiono “ ”
e “ ” e il cicalino suona in continuazione.
Se la spia di allarme surriscaldamento moto-
re è attivata, ridurre immediatamente il regi-
me motore, tornare a riva ed accertarsi poi
che l’acqua sia stata scaricata dall’uscita di
controllo dell’acqua di raffreddamento di ba-
bordo (lato sinistro) quando il motore è in fun-
zione. Se l’acqua non viene scaricata,
spegnere il motore e controllare se la presa
d’acqua dell’idrogetto è intasata. (Vedere pa-
gina 111 per le informazioni sull’aspirazione
dell’idrogetto.) ATTENZIONE: Se risultasse
impossibile identificare ed eliminare la
causa del surriscaldamento, contattare un
concessionario Yamaha. Continuando ad
utilizzare la moto d’acqua a velocità eleva-
te si possono provocare gravi danni al mo-
tore.
[HCJ00042]
NOTA:
Mentre la segnalazione di surriscaldamen-
to del motore è attivata, il regime massimo
del motore risulta limitato.
Toccare “ ” per visualizzare una descri-
zione della spia di allarme nel display cen-
trale.
Spia di allarme pressione olio “ ”
Se la pressione dell’olio si abbassa in misura
significativa, compare la barra spie al posto
del display del contagiri, compaiono “ ”
e “ ” e il cicalino suona ad intermittenza.
Se la spia di allarme pressione olio si attiva, ri-
durre immediatamente il regime motore, tor-
nare a riva e controllare il livello dell’olio
motore. (Vedere pagina 66 per informazioni
sul controllo del livello dell’olio motore.) Se il
livello dell’olio è insufficiente, far controllare la
moto d’acqua da un concessionario Yamaha.
NOTA:
Mentre la spia di allarme pressione olio è
attivata, il regime ma ssimo del motore ri-
sulta limitato.
Toccare “ ” per visualizzare una descri-
zione della spia di allarme nel display cen-
trale.
Altre spie di allarme (errori di comunica-
zione, superamento degli intervalli di ma-
nutenzione e così via) “ ”
Se viene rilevato qualche altro malfunziona-
mento o il motore ha funzionato per più di 50
ore dopo l’ultima manutenzione, compare la
barra spie al posto del display del contagiri,
compare “ ” e il cicalino suona ad inter-
mittenza.
UF3V72H0.book Page 53 Tuesday, June 9, 2020 9:36 AM

Utilizzo della strumentazione
54
Se una spia di allarme si è attivata, fare revi-
sionare la moto d’acqua da un concessiona-
rio Yamaha al più presto possibile.
NOTA:
Toccare “ ” per visualizzare una descri-
zione della spia di allarme nel display centra-
le.
UF3V72H0.book Page 54 Tuesday, June 9, 2020 9:36 AM

Utilizzo delle dotazioni
55
HJU40335
EquipaggiamentoHJU45210Selle
La sella anteriore e la sella posteriore sono ri-
movibili.
Rimuovere le selle per accedere al vano mo-
tore e allo scomparto portaoggetti imperme-
abile amovibile.

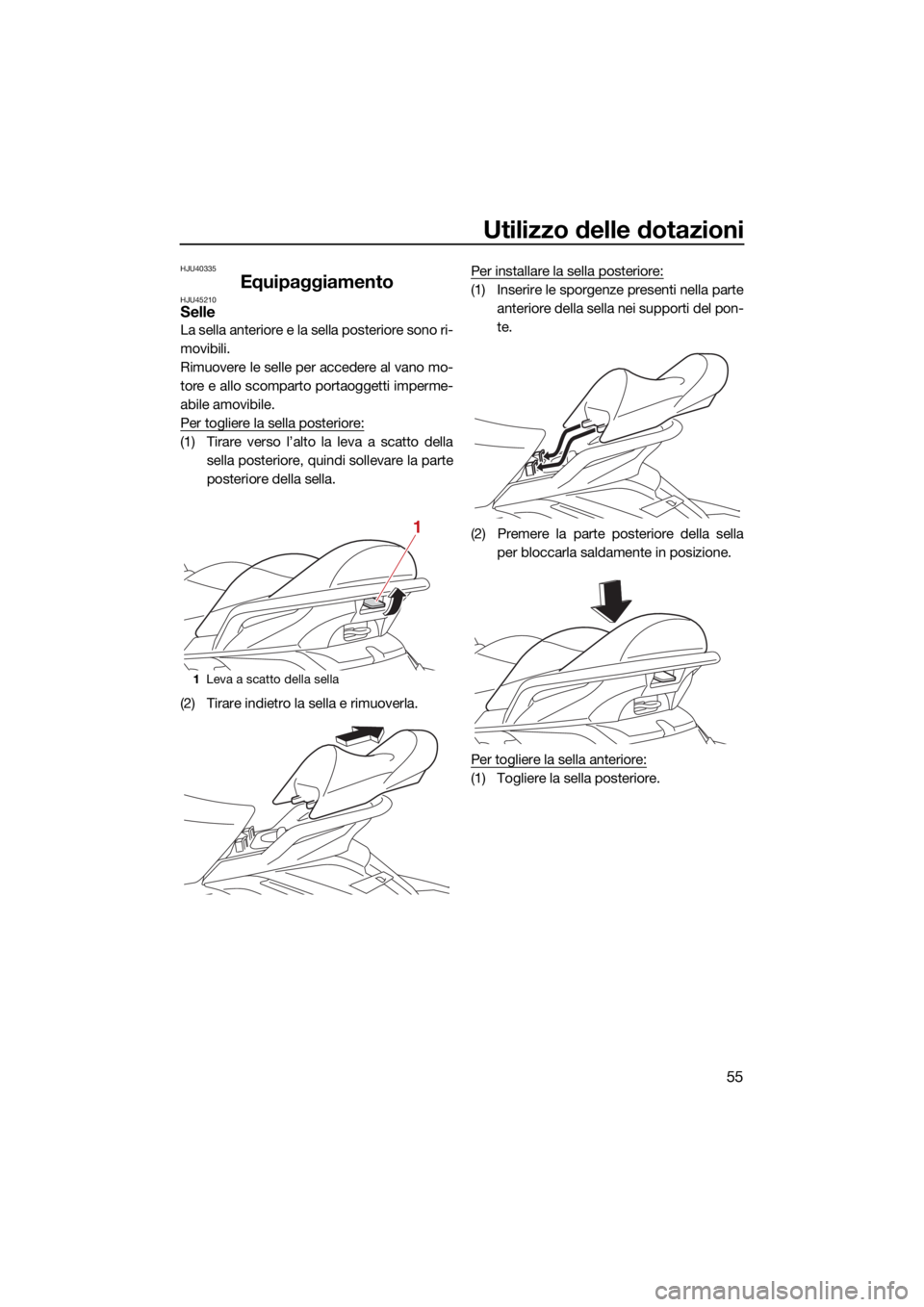

Per togliere la sella posteriore:
(1) Tirare verso l’alto la leva a scatto dellasella posteriore, quindi sollevare la parte
posteriore della sella.
(2) Tirare indietro la sella e rimuoverla. Per installare la sella posteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del pon-
te.
(2) Premere la parte posteriore della sella per bloccarla saldamente in posizione.

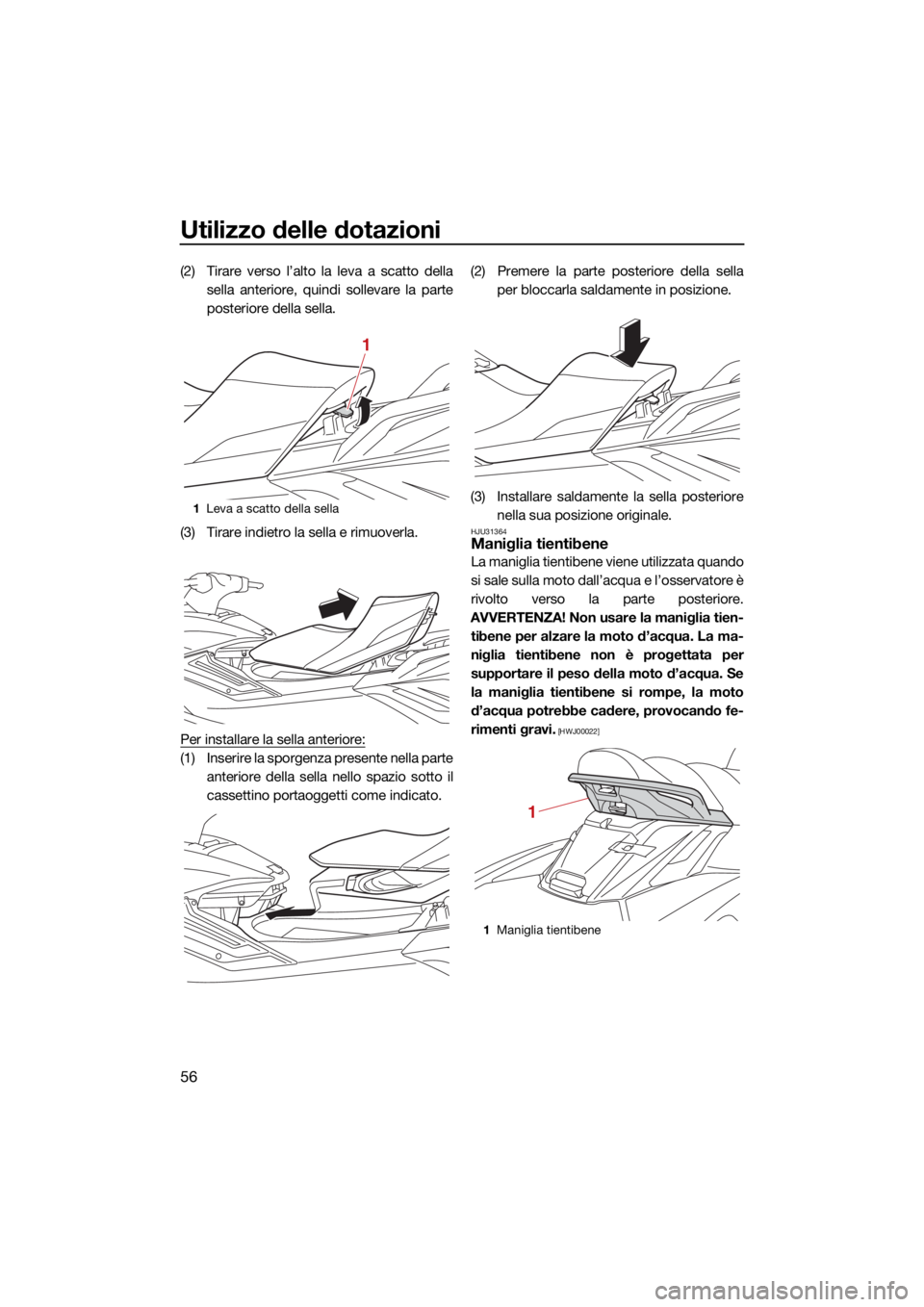

Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
1 Leva a scatto della sella
1
UF3V72H0.book Page 55 Tuesday, June 9, 2020 9:36 AM

Utilizzo delle dotazioni
56
(2) Tirare verso l’alto la leva a scatto dellasella anteriore, quindi sollevare la parte
posteriore della sella.
(3) Tirare indietro la sella e rimuoverla.
Per installare la sella anteriore:
(1) Inserire la sporgenza presente nella parte anteriore della sella nello spazio sotto il
cassettino portaoggetti come indicato. (2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
(3) Installare saldamente la sella posteriore nella sua posizione originale.
HJU31364Maniglia tientibene
La maniglia tientibene viene utilizzata quando
si sale sulla moto dall’acqua e l’osservatore è
rivolto verso la parte posteriore.
AVVERTENZA! Non usare la maniglia tien- tibene per alzare la moto d’acqua. La ma-
niglia tientibene non è progettata per
supportare il peso della moto d’acqua. Se
la maniglia tientibene si rompe, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00022]
1 Leva a scatto della sella
1
1Maniglia tientibene
1
UF3V72H0.book Page 56 Tuesday, June 9, 2020 9:36 AM

Utilizzo delle dotazioni
57

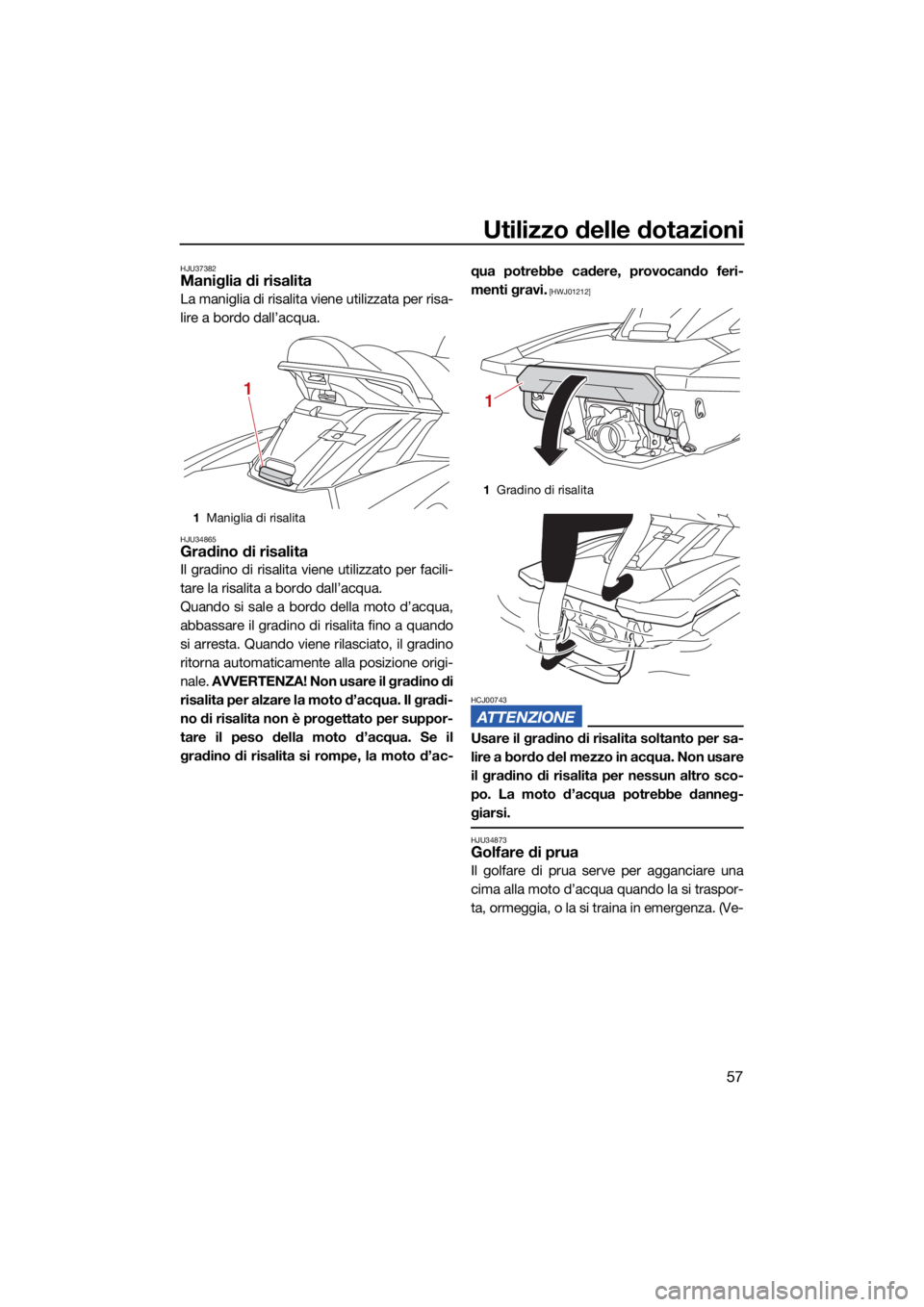

HJU37382Maniglia di risalita
La maniglia di risalita viene utilizzata per risa-
lire a bordo dall’acqua.
HJU34865Gradino di risalita
Il gradino di risalita viene utilizzato per facili-
tare la risalita a bordo dall’acqua.
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradino
ritorna automaticamente alla posizione origi-
nale. AVVERTENZA! Non usare il gradino di
risalita per alzare la moto d’acqua. Il gradi-
no di risalita non è progettato per suppor-
tare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac- qua potrebbe cadere, provocando feri-
menti gravi.
[HWJ01212]
HCJ00743
Usare il gradino di risalita soltanto per sa-
lire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro sco-
po. La moto d’acqua potrebbe danneg-
giarsi.

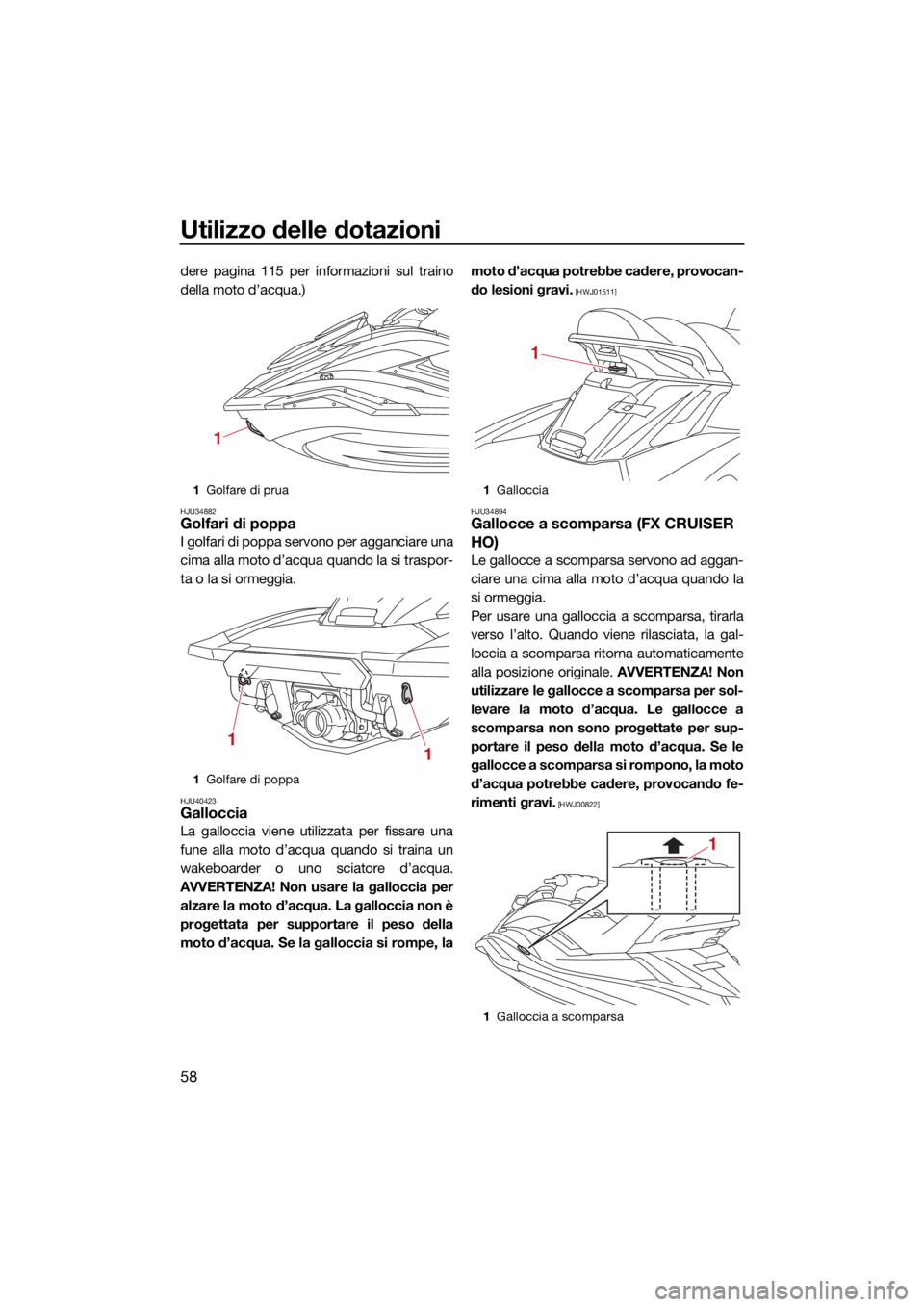

HJU34873Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si traspor-
ta, ormeggia, o la si traina in emergenza. (Ve-
1
Maniglia di risalita
1
1Gradino di risalita
1
UF3V72H0.book Page 57 Tuesday, June 9, 2020 9:36 AM

Utilizzo delle dotazioni
58
dere pagina 115 per informazioni sul traino
della moto d’acqua.)
HJU34882Golfari di poppa
I golfari di poppa servono per agganciare una
cima alla moto d’acqua quando la si traspor-
ta o la si ormeggia.
HJU40423Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina un
wakeboarder o uno sciatore d’acqua.
AVVERTENZA! Non usare la galloccia per alzare la moto d’acqua. La galloccia non è
progettata per supportare il peso della
moto d’acqua. Se la galloccia si rompe, la moto d’acqua potrebbe cadere, provocan-
do lesioni gravi.
[HWJ01511]
HJU34894
Gallocce a scomparsa (FX CRUISER
HO)
Le gallocce a scomparsa servono ad aggan-
ciare una cima alla moto d’acqua quando la
si ormeggia.
Per usare una galloccia a scomparsa, tirarla
verso l’alto. Quando viene rilasciata, la gal-
loccia a scomparsa ritorna automaticamente
alla posizione originale. AVVERTENZA! Non
utilizzare le gallocce a scomparsa per sol-
levare la moto d’acqua. Le gallocce a
scomparsa non sono progettate per sup-
portare il peso della moto d’acqua. Se le
gallocce a scomparsa si rompono, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00822]
1 Golfare di prua
1 Golfare di poppa
1
11
1Galloccia
1 Galloccia a scomparsa
1
1
UF3V72H0.book Page 58 Tuesday, June 9, 2020 9:36 AM

Utilizzo delle dotazioni
59
HJU35148Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Soltanto lo scomparto portaoggetti imperme-
abile all’acqua chiuso bene è a tenuta stagna.
Se si trasportano oggetti che vanno tenuti
asciutti, riporli in una busta impermeabile.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.

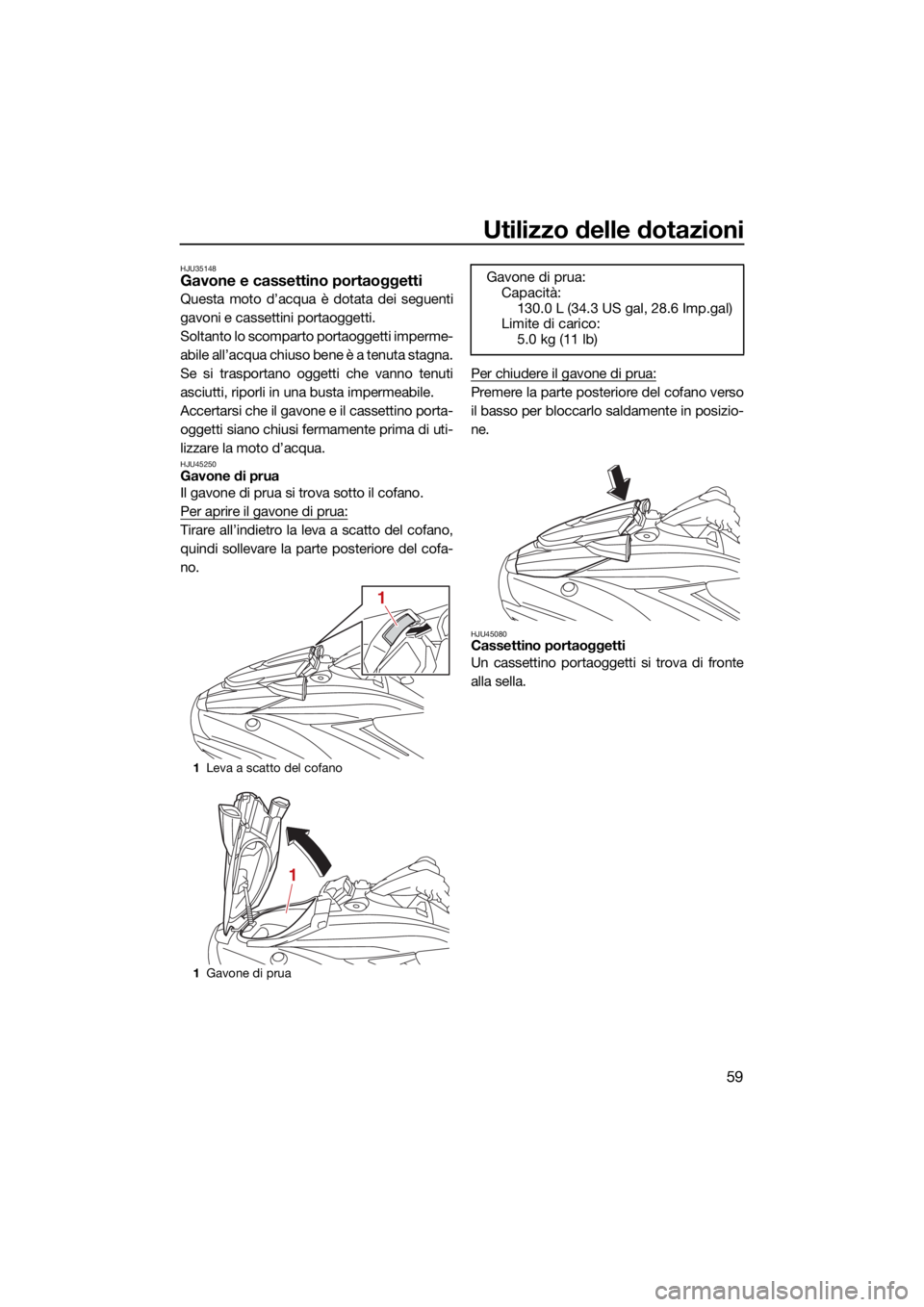

HJU45250Gavone di prua
Il gavone di prua si trova sotto il cofano.
Per aprire il gavone di prua:
Tirare all’indietro la leva a scatto del cofano,
quindi sollevare la parte posteriore del cofa-
no.Per chiudere il gavone di prua:
Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizio-
ne.
HJU45080Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
1
Leva a scatto del cofano
1 Gavone di prua
1
1
Gavone di prua:
Capacità:
130.0 L (34.3 US gal, 28.6 Imp.gal)
Limite di carico: 5.0 kg (11 lb)
UF3V72H0.book Page 59 Tuesday, June 9, 2020 9:36 AM

Utilizzo delle dotazioni
60

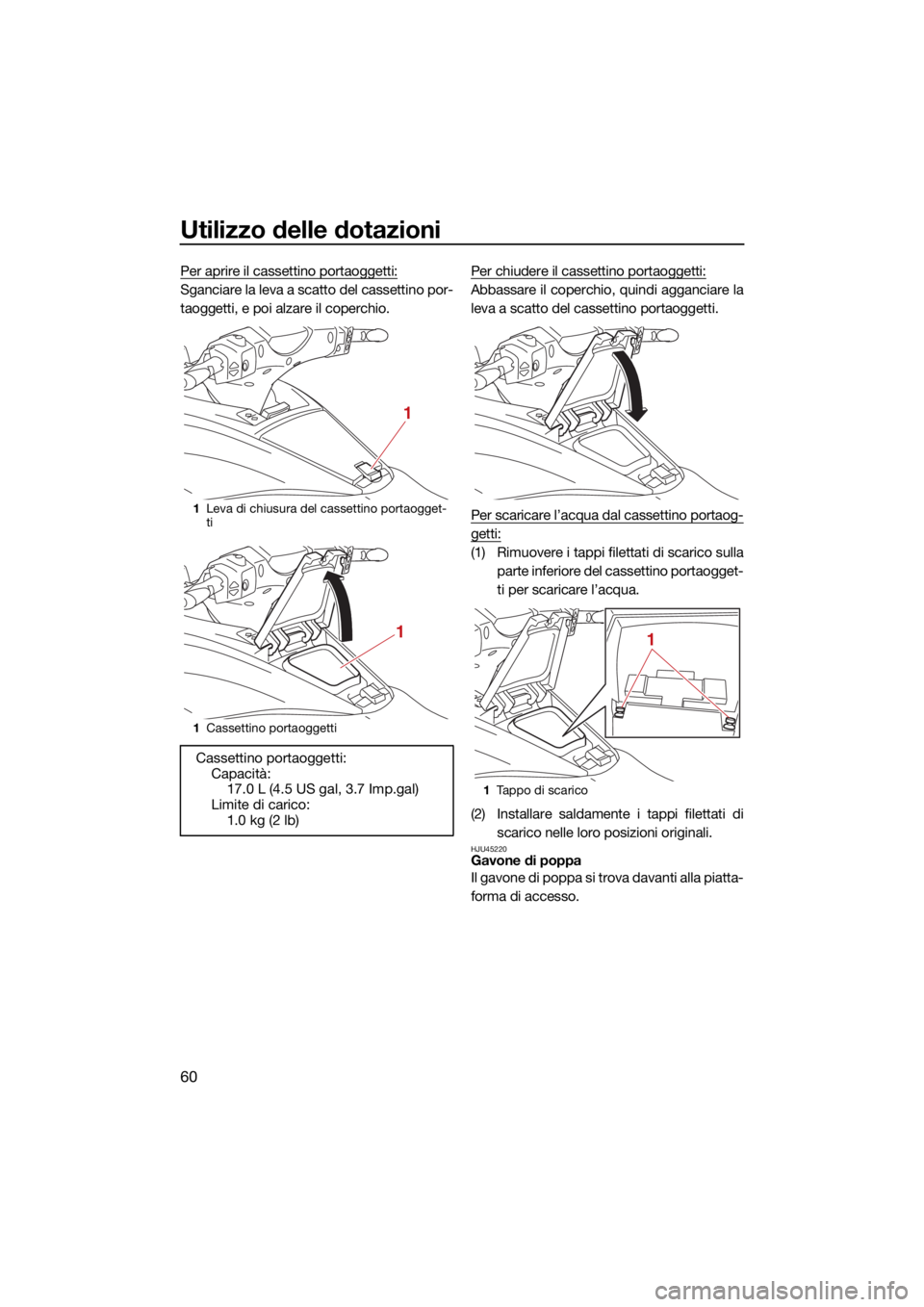

Per aprire il cassettino portaoggetti:
Sganciare la leva a scatto del cassettino por-
taoggetti, e poi alzare il coperchio.Per chiudere il cassettino portaoggetti:Abbassare il coperchio, quindi agganciare la
leva a scatto del cassettino portaoggetti.
Per scaricare l’acqua dal cassettino portaog-
getti:
(1) Rimuovere i tappi filettati di scarico sulla
parte inferiore del cassettino portaogget-
ti per scaricare l’acqua.
(2) Installare saldamente i tappi filettati di scarico nelle loro posizioni originali.
HJU45220Gavone di poppa
Il gavone di poppa si trova davanti alla piatta-
forma di accesso.
1Leva di chiusura del cassettino portaogget-
ti
1 Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:17.0 L (4.5 US gal, 3.7 Imp.gal)
Limite di carico: 1.0 kg (2 lb)
1
1
1Tappo di scarico
1
UF3V72H0.book Page 60 Tuesday, June 9, 2020 9:36 AM

Utilizzo delle dotazioni
61

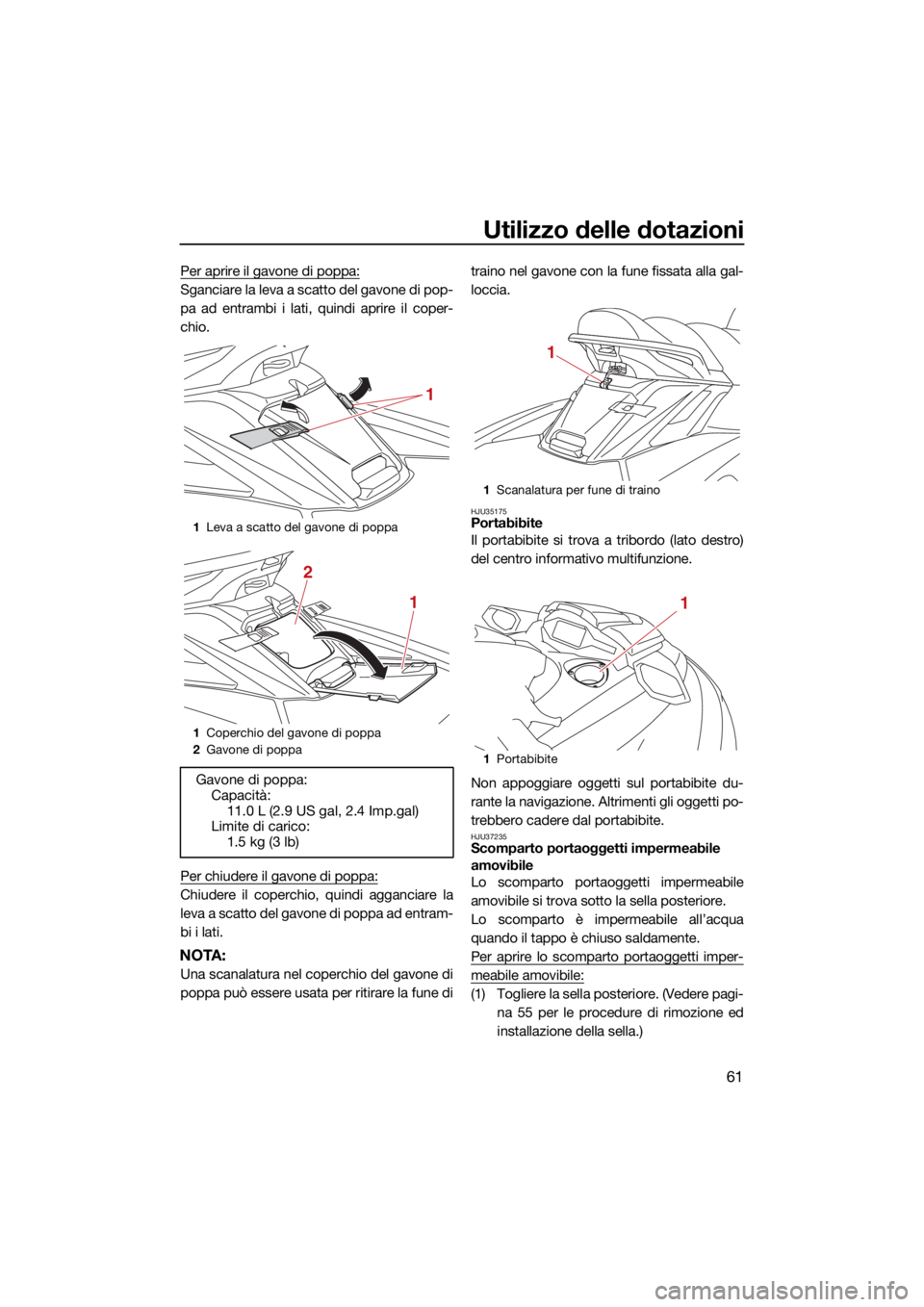

Per aprire il gavone di poppa:
Sganciare la leva a scatto del gavone di pop-
pa ad entrambi i lati, quindi aprire il coper-
chio.
Per chiudere il gavone di poppa:
Chiudere il coperchio, quindi agganciare la
leva a scatto del gavone di poppa ad entram-
bi i lati.
NOTA:
Una scanalatura nel coperchio del gavone di
poppa può essere usata per ritirare la fune ditraino nel gavone con la fune fissata alla gal-
loccia.
HJU35175Portabibite
Il portabibite si trova a tribordo (lato destro)
del centro informativo multifunzione.
Non appoggiare oggetti sul portabibite du-
rante la navigazione. Altrimenti gli oggetti po-
trebbero cadere dal portabibite.

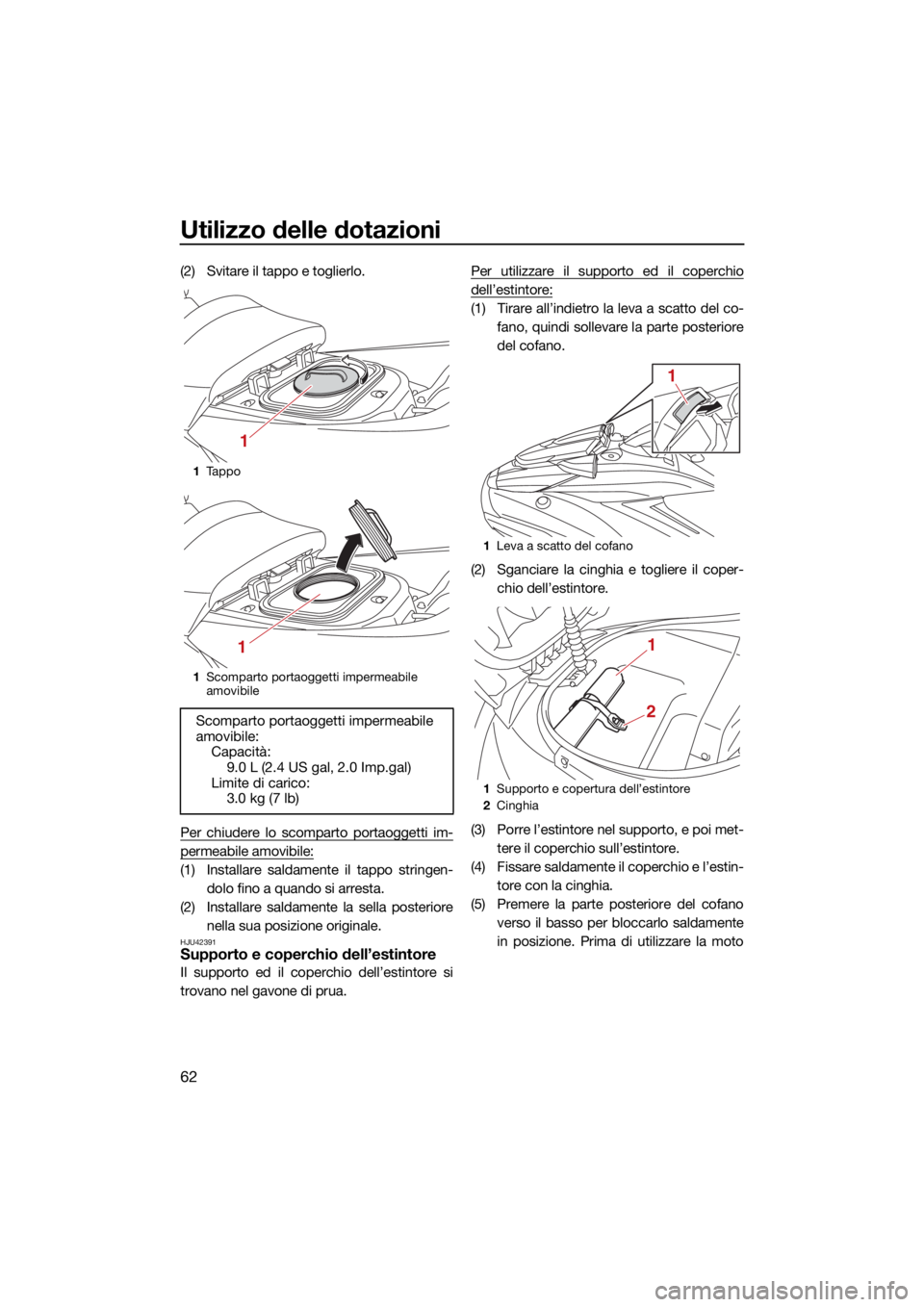

HJU37235Scomparto portaoggetti impermeabile
amovibile
Lo scomparto portaoggetti impermeabile
amovibile si trova sotto la sella posteriore.
Lo scomparto è impermeabile all’acqua
quando il tappo è chiuso saldamente.
Per aprire lo scomparto portaoggetti imper-
meabile amovibile:
(1) Togliere la sella posteriore. (Vedere pagi-
na 55 per le procedure di rimozione ed
installazione della sella.)
1Leva a scatto del gavone di poppa
1 Coperchio del gavone di poppa
2 Gavone di poppa
Gavone di poppa:
Capacità:11.0 L (2.9 US gal, 2.4 Imp.gal)
Limite di carico:
1.5 kg (3 lb)
1
1
2
1Scanalatura per fune di traino
1 Portabibite
1
1
UF3V72H0.book Page 61 Tuesday, June 9, 2020 9:36 AM

Utilizzo delle dotazioni
62
(2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile amovibile:
(1) Installare saldamente il tappo stringen-dolo fino a quando si arresta.
(2) Installare saldamente la sella posteriore nella sua posizione originale.
HJU42391Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si
trovano nel gavone di prua. Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Tirare all’indietro la leva a scatto del co-
fano, quindi sollevare la parte posteriore
del cofano.
(2) Sganciare la cinghia e togliere il coper- chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met- tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin- tore con la cinghia.
(5) Premere la parte posteriore del cofano verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
1Ta p p o
1 Scomparto portaoggetti impermeabile
amovibile
Scomparto portaoggetti impermeabile
amovibile:
Capacità:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Limite di carico: 3.0 kg (7 lb)
1
1
1Leva a scatto del cofano
1 Supporto e copertura dell’estintore
2 Cinghia
1
1
2
UF3V72H0.book Page 62 Tuesday, June 9, 2020 9:36 AM
