YAMAHA FX HO 2021 Manuale duso (in Italian)

Utilizzo delle dotazioni
63
d’acqua, assicurarsi che il cofano sia
chiuso saldamente.
HJU45291Staffa di montaggio parte opzionale
La staffa di montaggio per l’installazione delle
parti opzionali si trova a babordo (lato sini-
stro) del centro informativo multifunzione.
1Staffa di montaggio parte opzionale
Limite di carico:
1.0 kg (2.2 lb)
1
UF3V72H0.book Page 63 Tuesday, June 9, 2020 9:36 AM

Requisiti per il funzionamento ed il comando
64
HJU31823
Requisiti relativi al carburanteHJU45310CarburanteHWJ00283
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
HCJ00322
Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
Evitare la penetrazione di acqua o di
corpi estranei nel serbatoio del carbu-
rante. Se contaminato, il carburante può
provocare prestazioni scarse e danneg-
giamenti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
NOTA:
Questo simbolo identifica il carburante
consigliato per questa moto d’acqua se-
condo le prescrizioni della norma europea
(EN228).
Al rifornimento, verificare che l’ugello di
erogazione del carburante presenti lo stes-
so simbolo d’identificazione.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alco-
ol: quello contenente etanolo e quello conte-
nente metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di ot-
tano minimo. L’E-85 è una miscela di carbu-
rante contenente l’85% di etanolo e pertanto
non deve venire usato in questa moto d’ac-
qua. Tutte le miscele all’etanolo che conten-
gono più del 10% di etanolo possono
provocare il danneggiamento del circuito del
carburante o problemi nelle prestazioni del
motore. Carburante consigliato:
Benzina normale senza piombo con
un minimo numero di ottano pari a 86
(numero di ottano alla pompa) =
(R + M)/2
90 (numero di ottano controllato)
E5E10
UF3V72H0.book Page 64 Tuesday, June 9, 2020 9:36 AM

Requisiti per il funzionamento ed il comando
65
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perché può pro-
vocare il danneggiamento del circuito del
carburante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona ben ventilata ed in posizione orizzontale.
(3) Rimuovere le selle, e poi controllare il li- vello del carburante. (Vedere pagina 55
per le procedure di rimozione ed installa-
zione della sella.)
(4) Svitare il tappo del bocchettone del ser- batoio del carburante e toglierlo.
(5) Aggiungere lentamente del carburante al serbatoio. (6) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa
50 mm (2 in) dal limite superiore del ser-
batoio. Non riempire eccessivamente il
serbatoio carburante. Considerando che
il carburante, riscaldandosi, si espande,
il calore del motore o del sole può fare
traboccare il carburante dal serbatoio.
Non lasciare la moto d’acqua con il ser-
1Tappo del bocchettone del serbatoio del
carburante
1
Capacità del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
UF3V72H0.book Page 65 Tuesday, June 9, 2020 9:36 AM

Requisiti per il funzionamento ed il comando
66
batoio carburante pieno sotto la luce so-
lare diretta.
(7) Eliminare immediatamente il carburante fuoriuscito con un panno asciutto.
(8) Installare saldamente il tappo del boc- chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
(9) Installare saldamente le selle nelle loro posizioni originali.HJU40291
Requisiti dell’olio motoreHJU41514Olio motoreHCJ00282
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi
potrebbe danneggiare gravemente il mo-
tore.
NOTA:
Se si utilizza il motore ad alte velocità, si può
registrare un certo consumo d’olio motore.
Controllare il livello dell’olio motore.
Perché scegliere Yamalube
L’olio YAMALUBE è un componente originale
YAMAHA frutto della passione dei tecnici e della convinzione che l’olio motore sia un
componente liquido importante del motore.
Mettiamo in campo team di specialisti in in-
gegneria meccanica, chimica, elettronica e
prove su pista per sviluppare il motore di pari
passo con l’olio che vi verrà impiegato. Gli oli
Yamalube sfruttano appieno le qualità basila- ri dell’olio combinando additivi in una miscela
perfetta, capace di garantire che l’olio così
sviluppato renda possibili i nostri standard
previsti per le prestazioni. Di conseguenza, gli
oli minerali, semisintetici e sintetici Yamalube
vantano caratteristiche e peculiarità distinte.
L’esperienza di Yamaha , maturata in anni di
attività di ricerca e sviluppo dell’olio a partire
1 Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1 Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
21
21
Olio motore consigliato:
YAMALUBE 4W o olio per motori a 4
tempi
Tipo di olio motore consigliato: SAE 10W-30, 10W-40, 20W-40,
20W-50
Qualità olio motore consigliata: API SG, SH, SJ, SL
UF3V72H0.book Page 66 Tuesday, June 9, 2020 9:36 AM

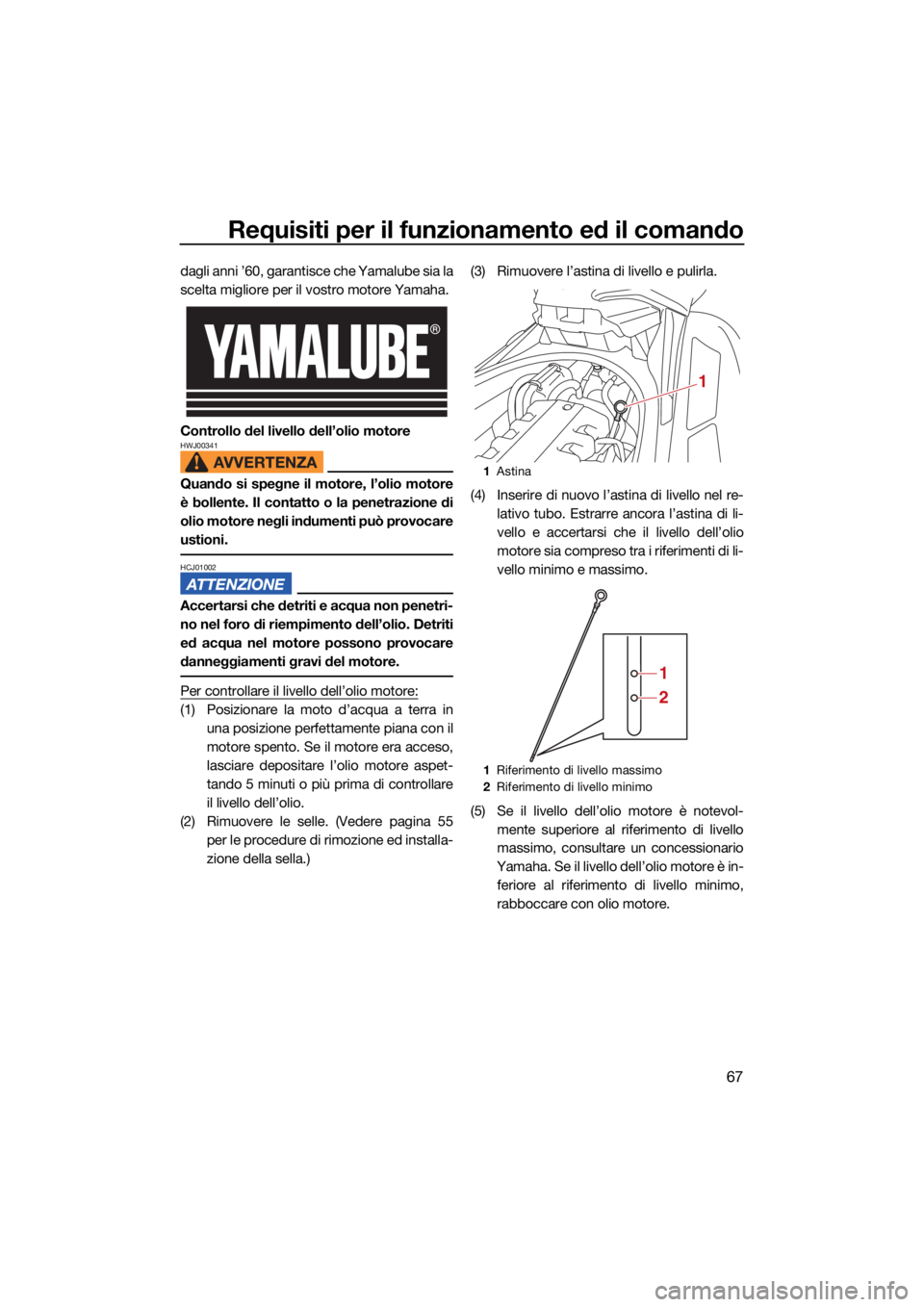

Requisiti per il funzionamento ed il comando
67
dagli anni ’60, garantisce che Yamalube sia la
scelta migliore per il vostro motore Yamaha.
Controllo del livello dell’olio motore
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
HCJ01002
Accertarsi che detriti e acqua non penetri-
no nel foro di riempimento dell’olio. Detriti
ed acqua nel motore possono provocare
danneggiamenti gravi del motore.
Per controllare il livello dell’olio motore:
(1) Posizionare la moto d’acqua a terra inuna posizione perfettamente piana con il
motore spento. Se il motore era acceso,
lasciare depositare l’olio motore aspet-
tando 5 minuti o più prima di controllare
il livello dell’olio.
(2) Rimuovere le selle. (Vedere pagina 55 per le procedure di rimozione ed installa-
zione della sella.) (3) Rimuovere l’astina di livello e pulirla.
(4) Inserire di nuovo l’astina di livello nel re-
lativo tubo. Estrarre ancora l’astina di li-
vello e accertarsi che il livello dell’olio
motore sia compreso tra i riferimenti di li-
vello minimo e massimo.
(5) Se il livello dell’olio motore è notevol- mente superiore al riferimento di livello
massimo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è in- feriore al riferimento di livello minimo,
rabboccare con olio motore.
1 Astina
1 Riferimento di livello massimo
2 Riferimento di livello minimo
1
1
2
UF3V72H0.book Page 67 Tuesday, June 9, 2020 9:36 AM

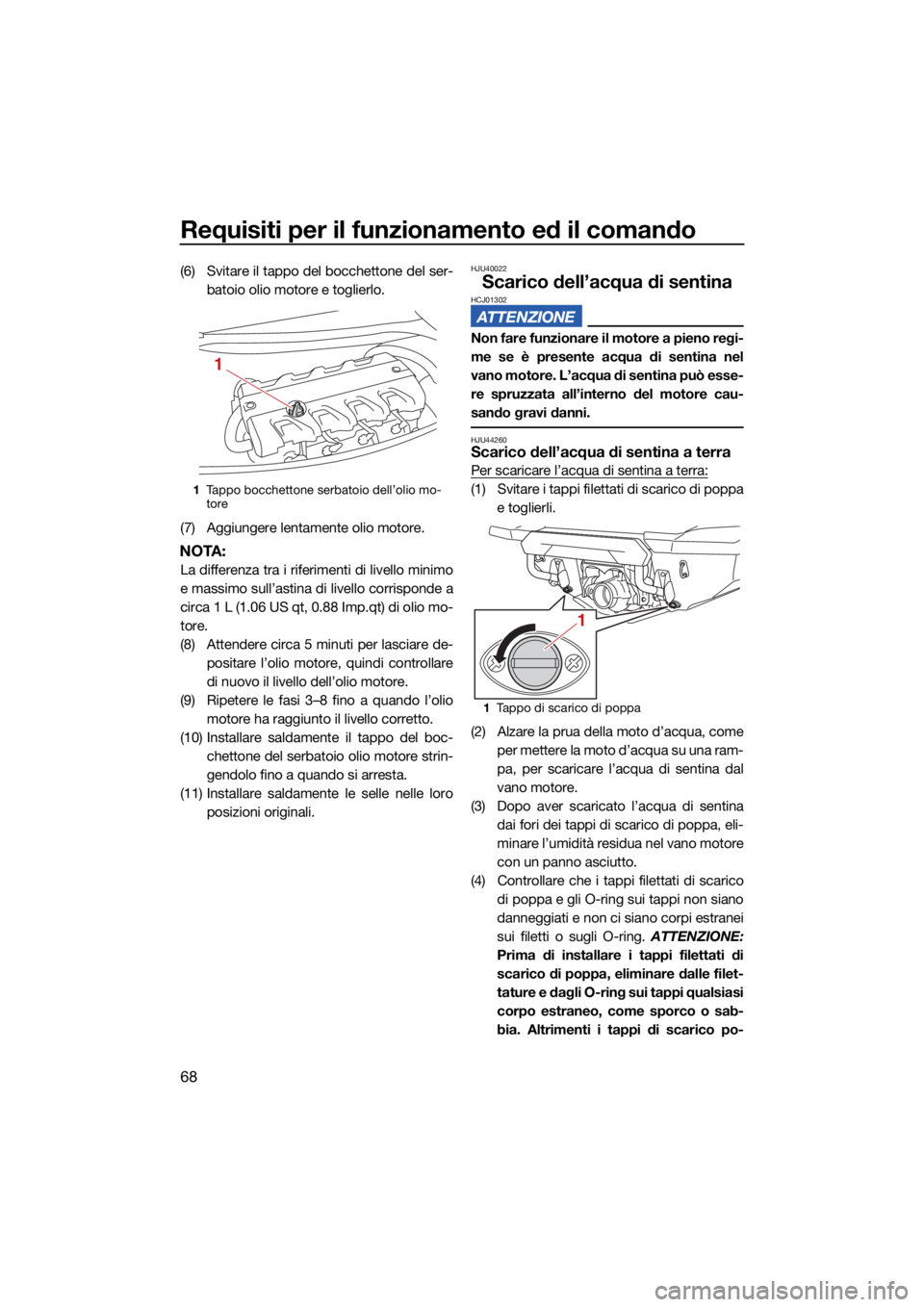

Requisiti per il funzionamento ed il comando
68
(6) Svitare il tappo del bocchettone del ser-batoio olio motore e toglierlo.
(7) Aggiungere lentamente olio motore.
NOTA:
La differenza tra i riferimenti di livello minimo
e massimo sull’astina di livello corrisponde a
circa 1 L (1.06 US qt, 0.88 Imp.qt) di olio mo-
tore.
(8) Attendere circa 5 minuti per lasciare de- positare l’olio motore, quindi controllare
di nuovo il livello dell’olio motore.
(9) Ripetere le fasi 3–8 fino a quando l’olio motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc- chettone del serbatoio olio motore strin-
gendolo fino a quando si arresta.
(11) Installare saldamente le selle nelle loro posizioni originali.
HJU40022
Scarico dell’acqua di sentinaHCJ01302
Non fare funzionare il motore a pieno regi-
me se è presente acqua di sentina nel
vano motore. L’acqua di sentina può esse-
re spruzzata all’interno del motore cau-
sando gravi danni.
HJU44260Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppae toglierli.
(2) Alzare la prua della moto d’acqua, come per mettere la moto d’acqua su una ram-
pa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina dai fori dei tappi di scarico di poppa, eli-
minare l’umidità residua nel vano motore
con un panno asciutto.
(4) Controllare che i tappi filettati di scarico di poppa e gli O-ring sui tappi non siano
danneggiati e non ci siano corpi estranei
sui filetti o sugli O-ring. ATTENZIONE:
Prima di installare i tappi filettati di
scarico di poppa, eliminare dalle filet-
tature e dagli O-ring sui tappi qualsiasi
corpo estraneo, come sporco o sab-
bia. Altrimenti i tappi di scarico po-1 Tappo bocchettone serbatoio dell’olio mo-
tore
1
1Tappo di scarico di poppa
1
UF3V72H0.book Page 68 Tuesday, June 9, 2020 9:36 AM

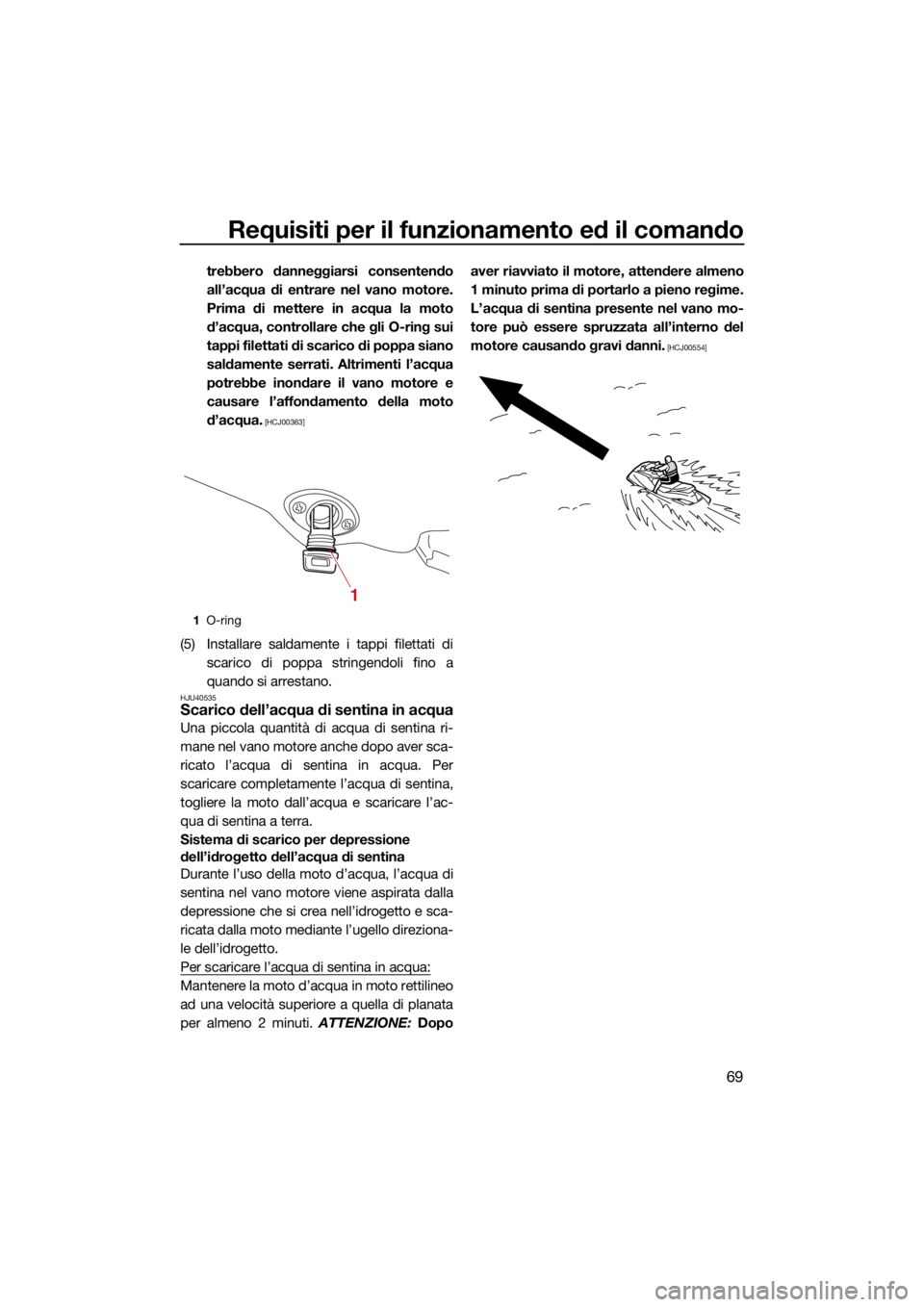

Requisiti per il funzionamento ed il comando
69
trebbero danneggiarsi consentendo
all’acqua di entrare nel vano motore.
Prima di mettere in acqua la moto
d’acqua, controllare che gli O-ring sui
tappi filettati di scarico di poppa siano
saldamente serrati. Altrimenti l’acqua
potrebbe inondare il vano motore e
causare l’affondamento della moto
d’acqua.
[HCJ00363]
(5) Installare saldamente i tappi filettati discarico di poppa stringendoli fino a
quando si arrestano.
HJU40535Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina ri-
mane nel vano motore anche dopo aver sca-
ricato l’acqua di sentina in acqua. Per
scaricare completamente l’acqua di sentina,
togliere la moto dall’acqua e scaricare l’ac-
qua di sentina a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina nel vano motore viene aspirata dalla
depressione che si crea nell’idrogetto e sca-
ricata dalla moto median te l’ugello direziona-
le dell’idrogetto.
Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopoaver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo-
tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00554]
1
O-ring
1
UF3V72H0.book Page 69 Tuesday, June 9, 2020 9:36 AM

Requisiti per il funzionamento ed il comando

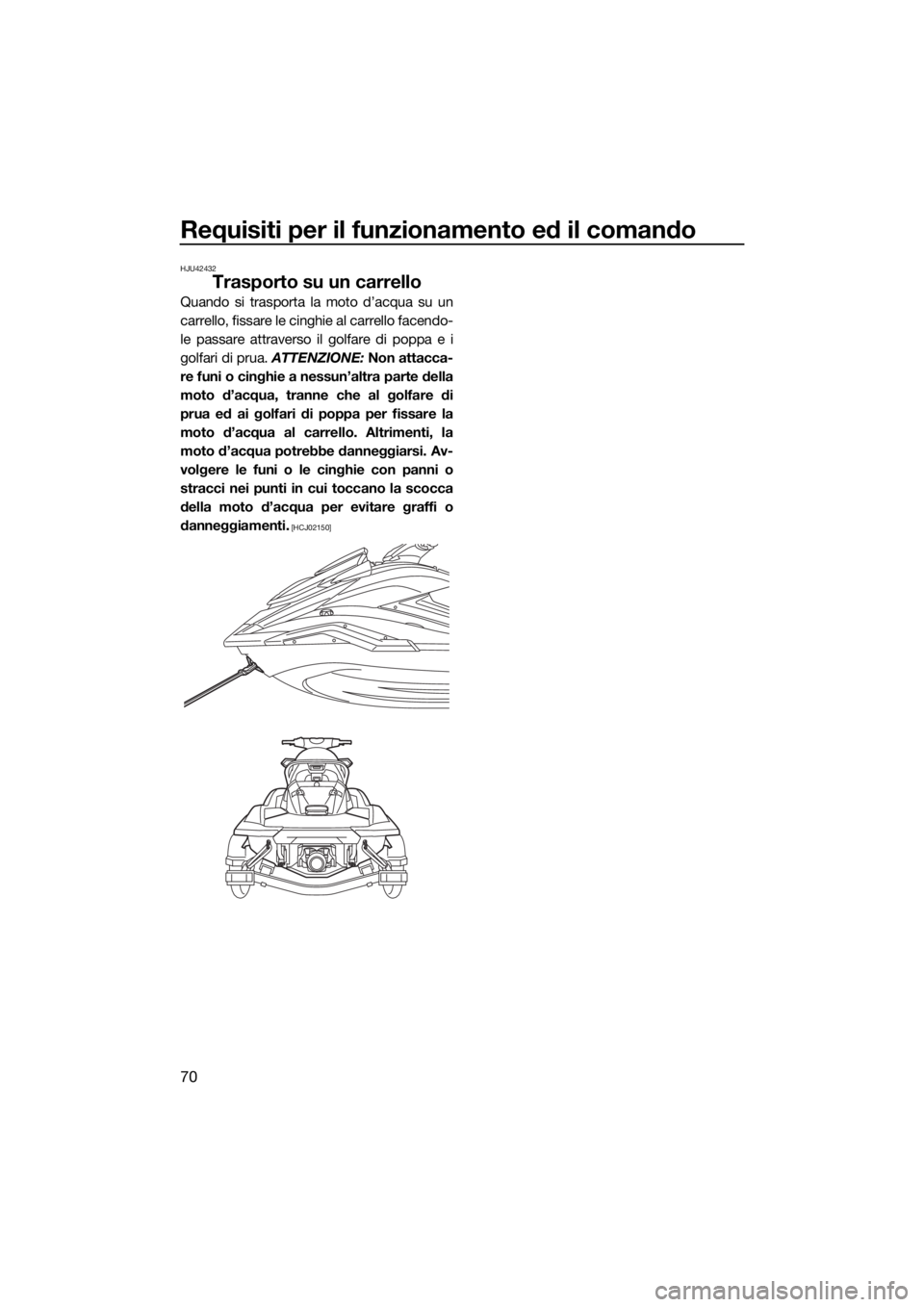

70
HJU42432
Trasporto su un carrello
Quando si trasporta la moto d’acqua su un
carrello, fissare le cinghie al carrello facendo-
le passare attraverso il golfare di poppa e i
golfari di prua. ATTENZIONE: Non attacca-
re funi o cinghie a nessun’altra parte della
moto d’acqua, tranne che al golfare di
prua ed ai golfari di poppa per fissare la
moto d’acqua al carrello. Altrimenti, la
moto d’acqua potrebbe danneggiarsi. Av-
volgere le funi o le cinghie con panni o
stracci nei punti in cui toccano la scocca
della moto d’acqua per evitare graffi o
danneggiamenti.
[HCJ02150]
UF3V72H0.book Page 70 Tuesday, June 9, 2020 9:36 AM

Funzionamento iniziale
71
HJU36666
RodaggioHCJ00432
La mancata esecuzione della procedura di
rodaggio del motore può ridurre la durata
o provocare gravi danni al motore.
Il rodaggio è essenziale per permettere ai vari
componenti del motore di assestarsi tra loro
e per creare superfici di accoppiamento levi-
gate che garantiscono i giochi di funziona-
mento corretti. Questo garantisce prestazioni
adeguate ed allunga la durata dei componen-
ti.
Per eseguire il rodaggio:
(1) Controllare il livello dell’olio motore. (Ve- dere pagina 66 per informazioni sul con-
trollo del livello dell’olio motore.)
(2) Mettere il mezzo in acqua e avviare il mo- tore. (Vedere pagina 83 per informazioni
sull’avviamento del motore.)
(3) Per i primi 5 minuti, navigare con il regi- me motore a 2000 giri/min.
(4) Per i successivi 30 minuti, navigare con il regime motore inferiore a 5000 giri/min.
(5) Per la successiva ora, navigare con il re- gime motore inferiore a 6000 giri/min.
Al termine del rodaggio del motore, la moto
d’acqua può essere utilizzata normalmente.
UF3V72H0.book Page 71 Tuesday, June 9, 2020 9:36 AM

Controlli prima dell’utilizzo
72
HJU31982
HWJ00412
La mancata esecuzione di una ispezione o manutenzione corretta della moto d’acqua
aumenta la possibilità di un incidente o di un danneggiamento della moto d’acqua. Non
utilizzare la moto d’acqua se si constatano problemi. Se risulta impossibile eliminare un
problema con le procedure fornite in questo manuale, fare ispezionare la moto d’acqua
da un concessionario Yamaha.
HJU41235Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, assicurarsi di eseguire i controlli riportati nell’elenco che
segue.
VOCEPROCEDURA DI CONTROLLO PAGINA
CONTROLLI PRIMA DELL’UTILIZZO
Vano motore Ventilare il vano motore.
Controllare se la parte interna del vano motore è
danneggiata. 74
Impianto di alimentazione Controllare se ci sono perdite nell’impianto di ali-
mentazione.
Controllare il livello del carburante nel serbatoio. 74
Separatore acqua Controllare che il separatore non contenga acqua. 75
Motore Controllare se la parte esterna del motore è dan-
neggiata.
75
Livello olio motore Controllare il livello dell’olio motore. 75
Acqua di sentina Controllare se è presente acqua di sentina nel vano
motore.
75
Batteria Controllare i collegamenti della batteria. 75
Sistema dello sterzo Controllare il corretto funzionamento del sistema
dello sterzo.
76
Sistema di regolazione in-
clinazione del piantone del-
lo sterzo Controllare che il sistema di regolazione dell’inclina-
zione del piantone dello sterzo funzioni corretta-
mente e che il manubrio sia saldamente bloccato in
posizione.
76
Leva RiDE Controllare il corretto funzionamento della leva Ri-
DE.
77
Acceleratore, leva Controllare il corretto funzionamento della leva
dell’acceleratore.
77
Sistema antifurto Yamaha Controllare il corretto funzionamento del sistema
antifurto Yamaha.
77
Tirante di spegnimento di
emergenza del motore Controllare se il tirante di spegnimento di emergen-
za del motore è danneggiato.
77
UF3V72H0.book Page 72 Tuesday, June 9, 2020 9:36 AM
