YAMAHA FX HO CRUISER 2007 Betriebsanleitungen (in German)

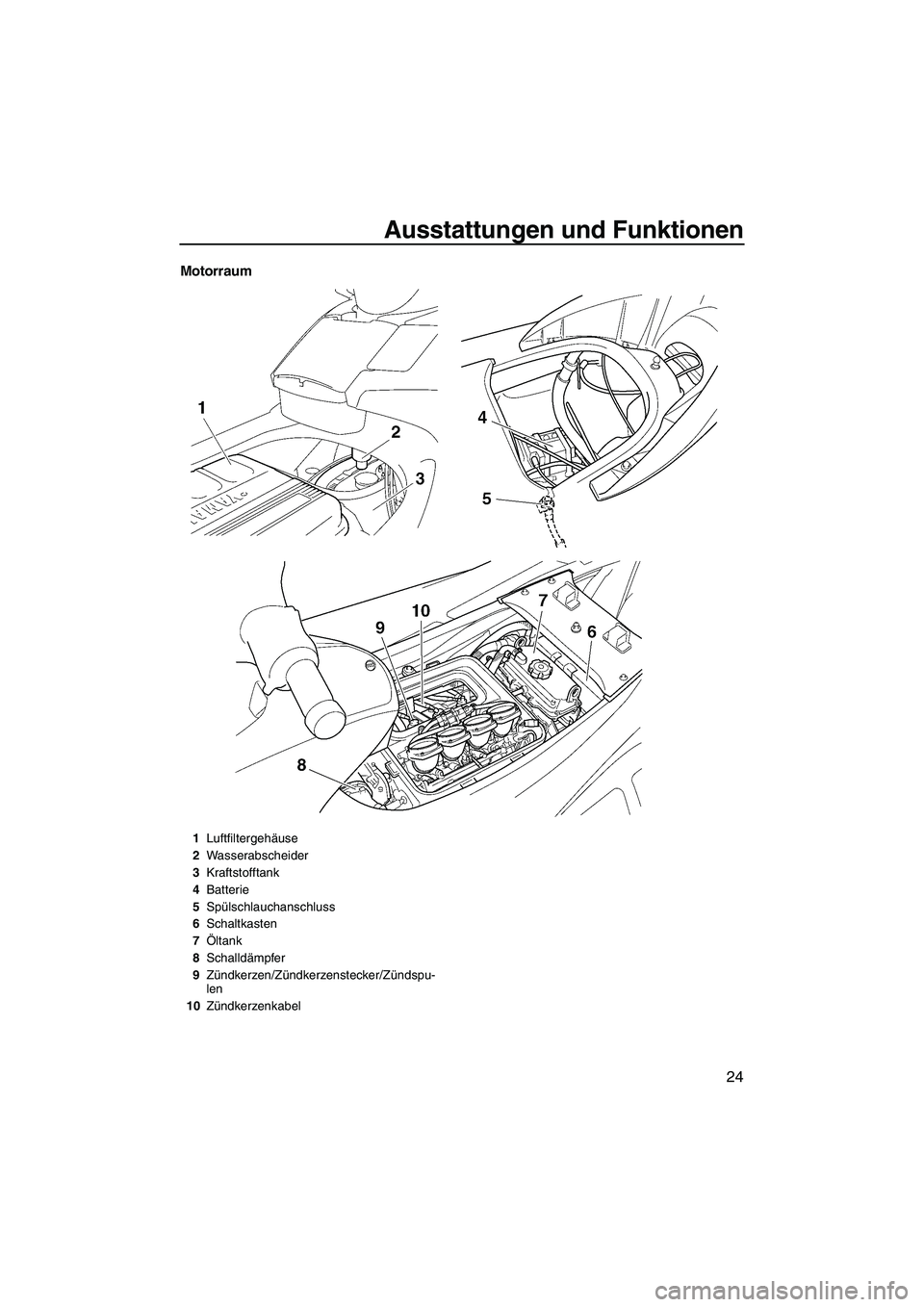

Ausstattungen und Funktionen
24
Motorraum
1Luftfiltergehäuse
2Wasserabscheider
3Kraftstofftank
4Batterie
5Spülschlauchanschluss
6Schaltkasten
7Öltank
8Schalldämpfer
9Zündkerzen/Zündkerzenstecker/Zündspu-
len
10Zündkerzenkabel
UF1X71G0.book Page 24 Wednesday, September 27, 2006 1:48 PM

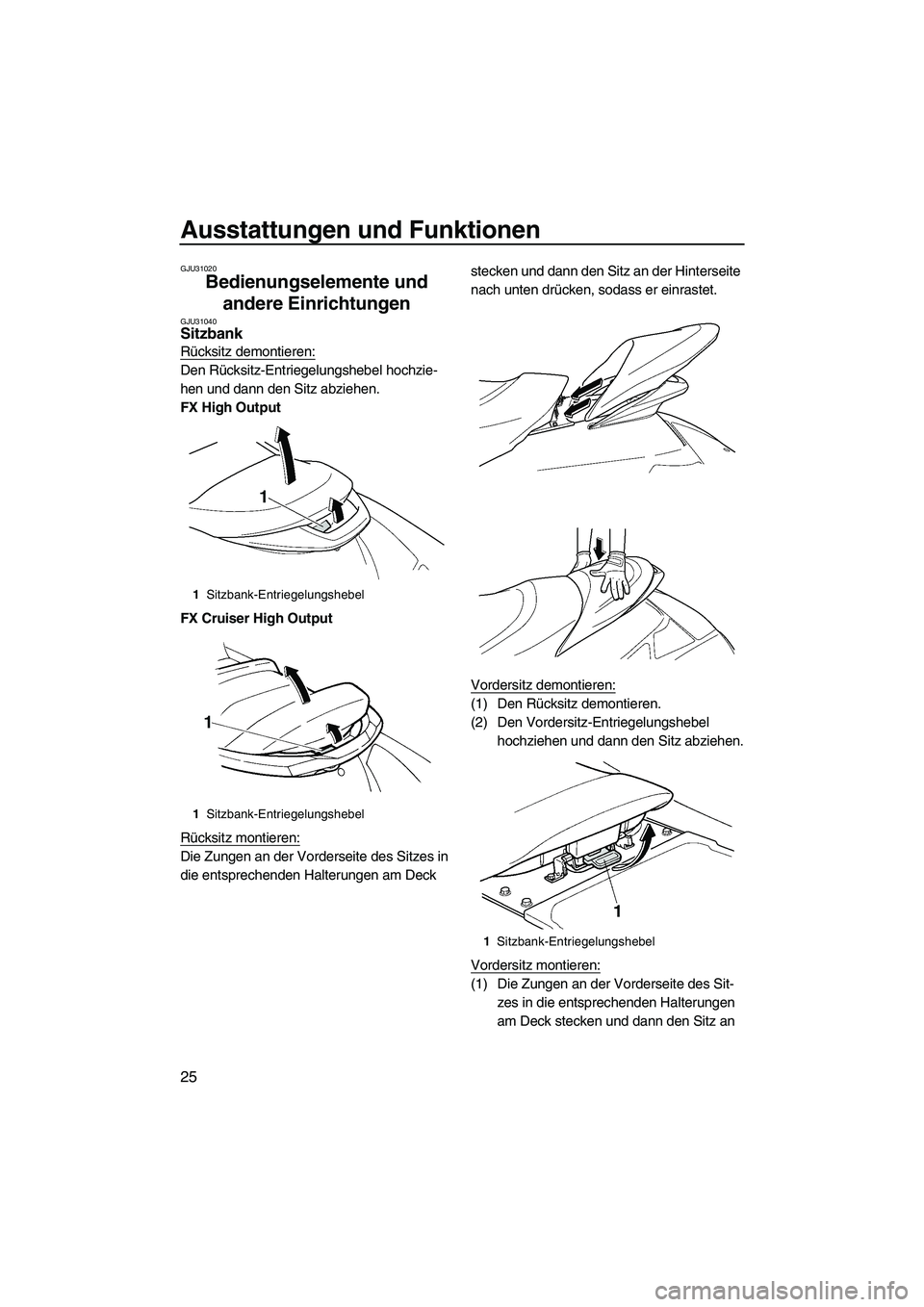

Ausstattungen und Funktionen
25
GJU31020
Bedienungselemente und
andere Einrichtungen
GJU31040Sitzbank
Rücksitz demontieren:
Den Rücksitz-Entriegelungshebel hochzie-
hen und dann den Sitz abziehen.
FX High Output
FX Cruiser High Output
Rücksitz montieren:
Die Zungen an der Vorderseite des Sitzes in
die entsprechenden Halterungen am Deck stecken und dann den Sitz an der Hinterseite
nach unten drücken, sodass er einrastet.
Vordersitz demontieren:
(1) Den Rücksitz demontieren.
(2) Den Vordersitz-Entriegelungshebel
hochziehen und dann den Sitz abziehen.
Vordersitz montieren:
(1) Die Zungen an der Vorderseite des Sit-
zes in die entsprechenden Halterungen
am Deck stecken und dann den Sitz an
1Sitzbank-Entriegelungshebel
1Sitzbank-Entriegelungshebel
1Sitzbank-Entriegelungshebel
UF1X71G0.book Page 25 Wednesday, September 27, 2006 1:48 PM

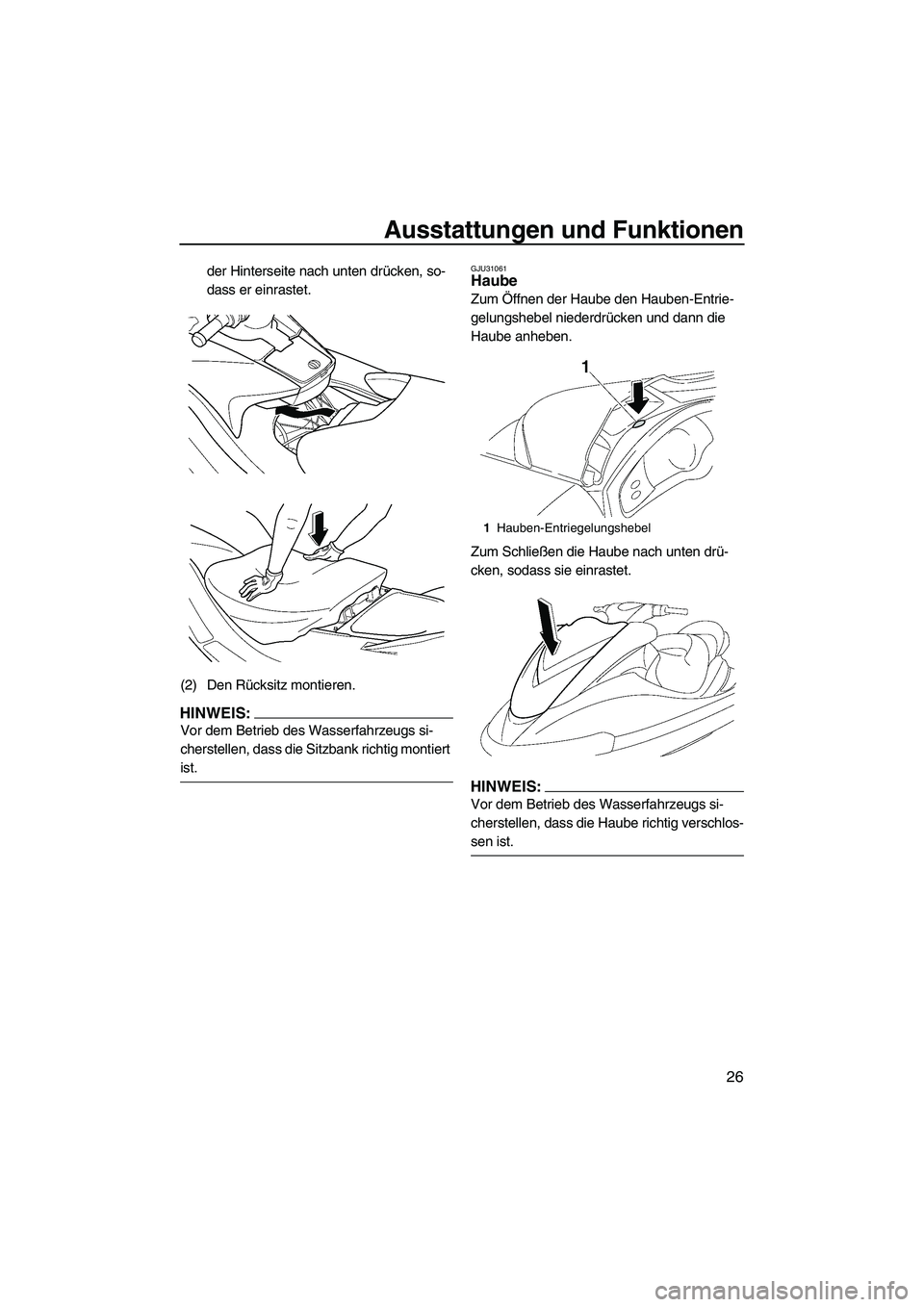

Ausstattungen und Funktionen
26
der Hinterseite nach unten drücken, so-
dass er einrastet.
(2) Den Rücksitz montieren.
HINWEIS:
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Sitzbank richtig montiert
ist.
GJU31061Haube
Zum Öffnen der Haube den Hauben-Entrie-
gelungshebel niederdrücken und dann die
Haube anheben.
Zum Schließen die Haube nach unten drü-
cken, sodass sie einrastet.
HINWEIS:
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Haube richtig verschlos-
sen ist.
1Hauben-Entriegelungshebel
UF1X71G0.book Page 26 Wednesday, September 27, 2006 1:48 PM

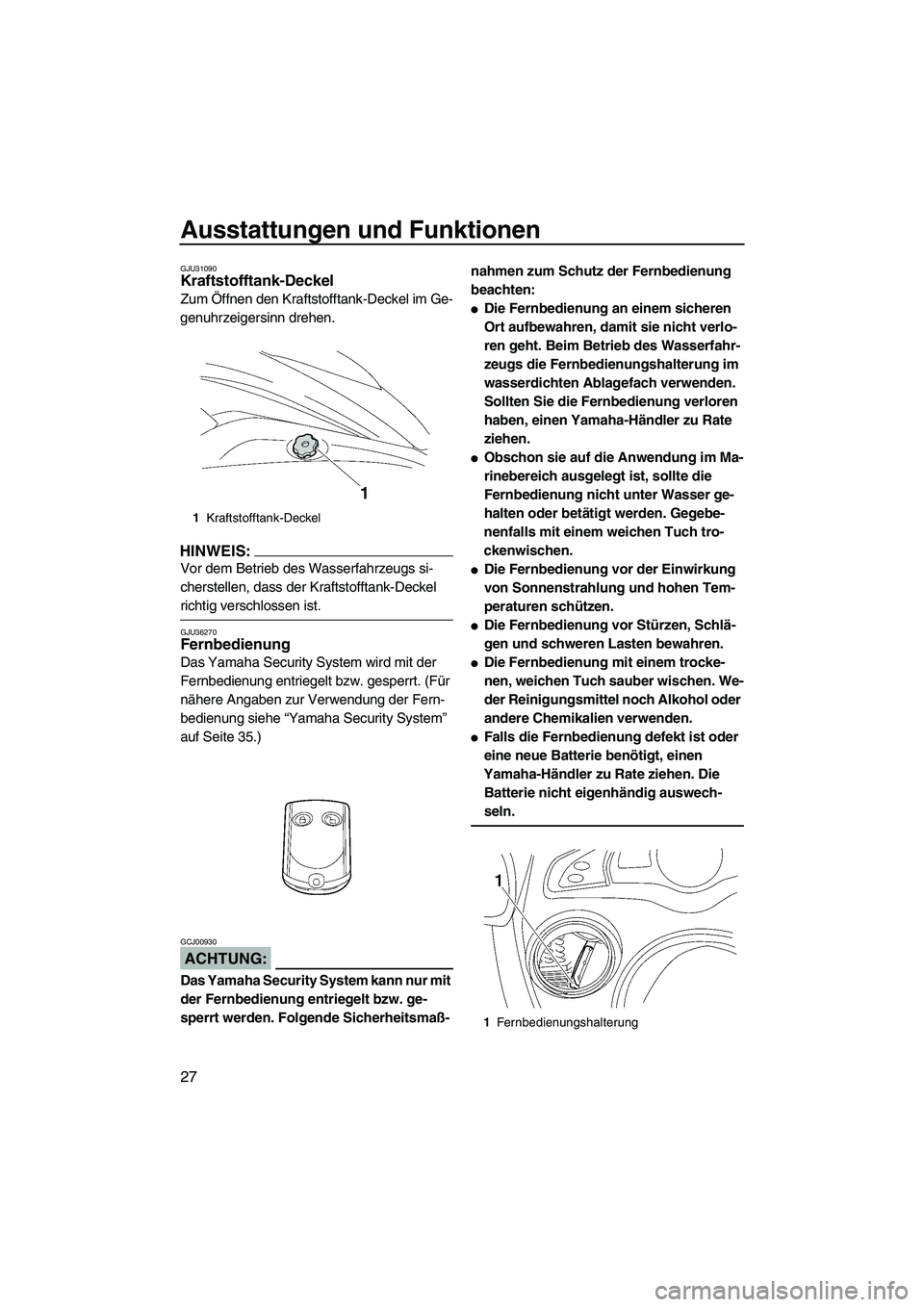

Ausstattungen und Funktionen
27
GJU31090Kraftstofftank-Deckel
Zum Öffnen den Kraftstofftank-Deckel im Ge-
genuhrzeigersinn drehen.
HINWEIS:
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass der Kraftstofftank-Deckel
richtig verschlossen ist.
GJU36270Fernbedienung
Das Yamaha Security System wird mit der
Fernbedienung entriegelt bzw. gesperrt. (Für
nähere Angaben zur Verwendung der Fern-
bedienung siehe “Yamaha Security System”
auf Seite 35.)
ACHTUNG:
GCJ00930
Das Yamaha Security System kann nur mit
der Fernbedienung entriegelt bzw. ge-
sperrt werden. Folgende Sicherheitsmaß-nahmen zum Schutz der Fernbedienung
beachten:

Die Fernbedienung an einem sicheren
Ort aufbewahren, damit sie nicht verlo-
ren geht. Beim Betrieb des Wasserfahr-
zeugs die Fernbedienungshalterung im
wasserdichten Ablagefach verwenden.
Sollten Sie die Fernbedienung verloren
haben, einen Yamaha-Händler zu Rate
ziehen.

Obschon sie auf die Anwendung im Ma-
rinebereich ausgelegt ist, sollte die
Fernbedienung nicht unter Wasser ge-
halten oder betätigt werden. Gegebe-
nenfalls mit einem weichen Tuch tro-
ckenwischen.

Die Fernbedienung vor der Einwirkung
von Sonnenstrahlung und hohen Tem-
peraturen schützen.

Die Fernbedienung vor Stürzen, Schlä-
gen und schweren Lasten bewahren.

Die Fernbedienung mit einem trocke-
nen, weichen Tuch sauber wischen. We-
der Reinigungsmittel noch Alkohol oder
andere Chemikalien verwenden.

Falls die Fernbedienung defekt ist oder
eine neue Batterie benötigt, einen
Yamaha-Händler zu Rate ziehen. Die
Batterie nicht eigenhändig auswech-
seln.
1Kraftstofftank-Deckel
1Fernbedienungshalterung
UF1X71G0.book Page 27 Wednesday, September 27, 2006 1:48 PM

Ausstattungen und Funktionen
28

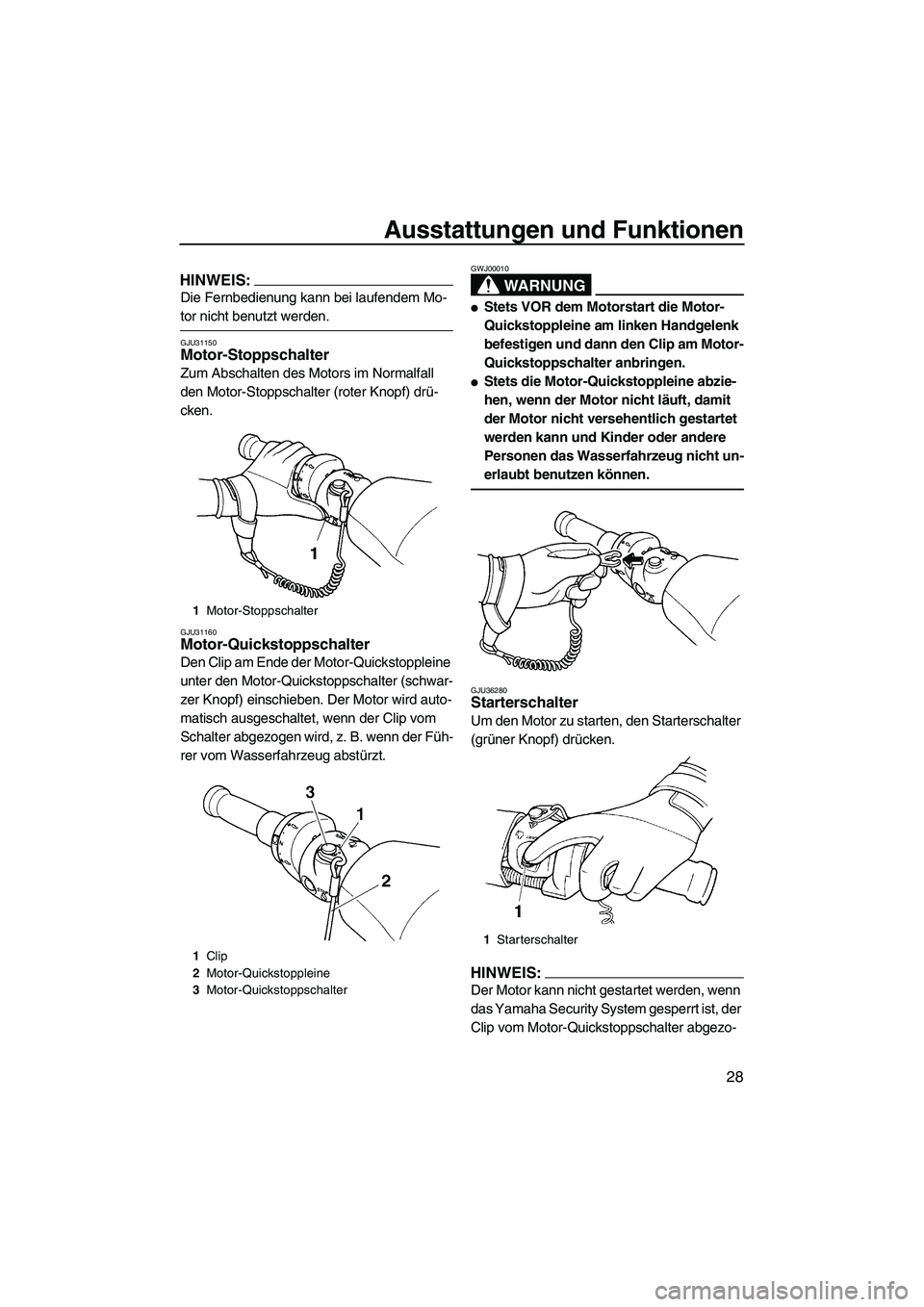

HINWEIS:
Die Fernbedienung kann bei laufendem Mo-
tor nicht benutzt werden.
GJU31150Motor-Stoppschalter
Zum Abschalten des Motors im Normalfall
den Motor-Stoppschalter (roter Knopf) drü-
cken.
GJU31160Motor-Quickstoppschalter
Den Clip am Ende der Motor-Quickstoppleine
unter den Motor-Quickstoppschalter (schwar-
zer Knopf) einschieben. Der Motor wird auto-
matisch ausgeschaltet, wenn der Clip vom
Schalter abgezogen wird, z. B. wenn der Füh-
rer vom Wasserfahrzeug abstürzt.
WARNUNG
GWJ00010

Stets VOR dem Motorstart die Motor-
Quickstoppleine am linken Handgelenk
befestigen und dann den Clip am Motor-
Quickstoppschalter anbringen.

Stets die Motor-Quickstoppleine abzie-
hen, wenn der Motor nicht läuft, damit
der Motor nicht versehentlich gestartet
werden kann und Kinder oder andere
Personen das Wasserfahrzeug nicht un-
erlaubt benutzen können.
GJU36280Starterschalter
Um den Motor zu starten, den Starterschalter
(grüner Knopf) drücken.
HINWEIS:
Der Motor kann nicht gestartet werden, wenn
das Yamaha Security System gesperrt ist, der
Clip vom Motor-Quickstoppschalter abgezo-
1Motor-Stoppschalter
1Clip
2Motor-Quickstoppleine
3Motor-Quickstoppschalter
1Starterschalter
UF1X71G0.book Page 28 Wednesday, September 27, 2006 1:48 PM

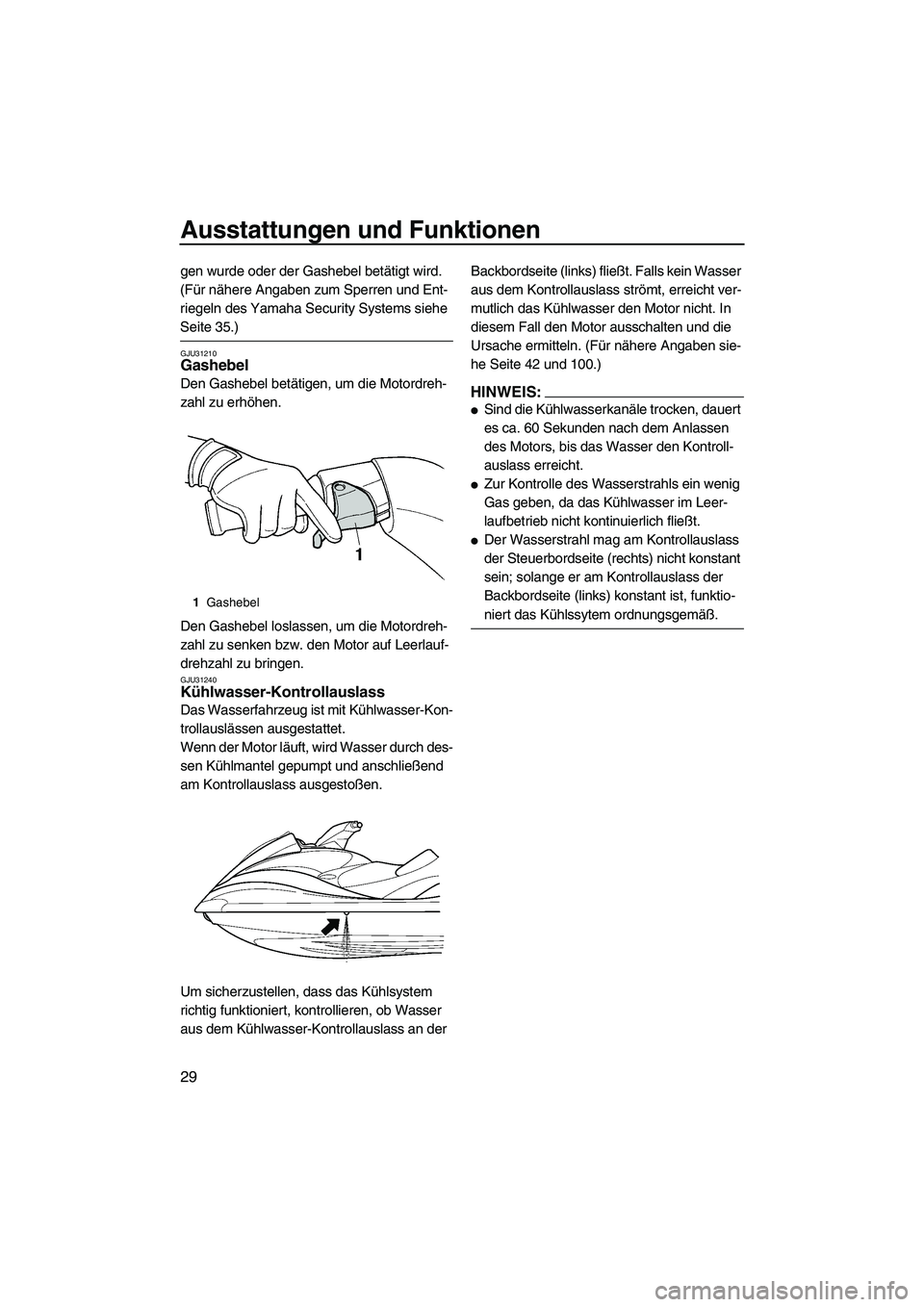

Ausstattungen und Funktionen
29
gen wurde oder der Gashebel betätigt wird.
(Für nähere Angaben zum Sperren und Ent-
riegeln des Yamaha Security Systems siehe
Seite 35.)
GJU31210Gashebel
Den Gashebel betätigen, um die Motordreh-
zahl zu erhöhen.
Den Gashebel loslassen, um die Motordreh-
zahl zu senken bzw. den Motor auf Leerlauf-
drehzahl zu bringen.
GJU31240Kühlwasser-Kontrollauslass
Das Wasserfahrzeug ist mit Kühlwasser-Kon-
trollauslässen ausgestattet.
Wenn der Motor läuft, wird Wasser durch des-
sen Kühlmantel gepumpt und anschließend
am Kontrollauslass ausgestoßen.
Um sicherzustellen, dass das Kühlsystem
richtig funktioniert, kontrollieren, ob Wasser
aus dem Kühlwasser-Kontrollauslass an der Backbordseite (links) fließt. Falls kein Wasser
aus dem Kontrollauslass strömt, erreicht ver-
mutlich das Kühlwasser den Motor nicht. In
diesem Fall den Motor ausschalten und die
Ursache ermitteln. (Für nähere Angaben sie-
he Seite 42 und 100.)
HINWEIS:

Sind die Kühlwasserkanäle trocken, dauert
es ca. 60 Sekunden nach dem Anlassen
des Motors, bis das Wasser den Kontroll-
auslass erreicht.

Zur Kontrolle des Wasserstrahls ein wenig
Gas geben, da das Kühlwasser im Leer-
laufbetrieb nicht kontinuierlich fließt.

Der Wasserstrahl mag am Kontrollauslass
der Steuerbordseite (rechts) nicht konstant
sein; solange er am Kontrollauslass der
Backbordseite (links) konstant ist, funktio-
niert das Kühlssytem ordnungsgemäß.
1Gashebel
UF1X71G0.book Page 29 Wednesday, September 27, 2006 1:48 PM

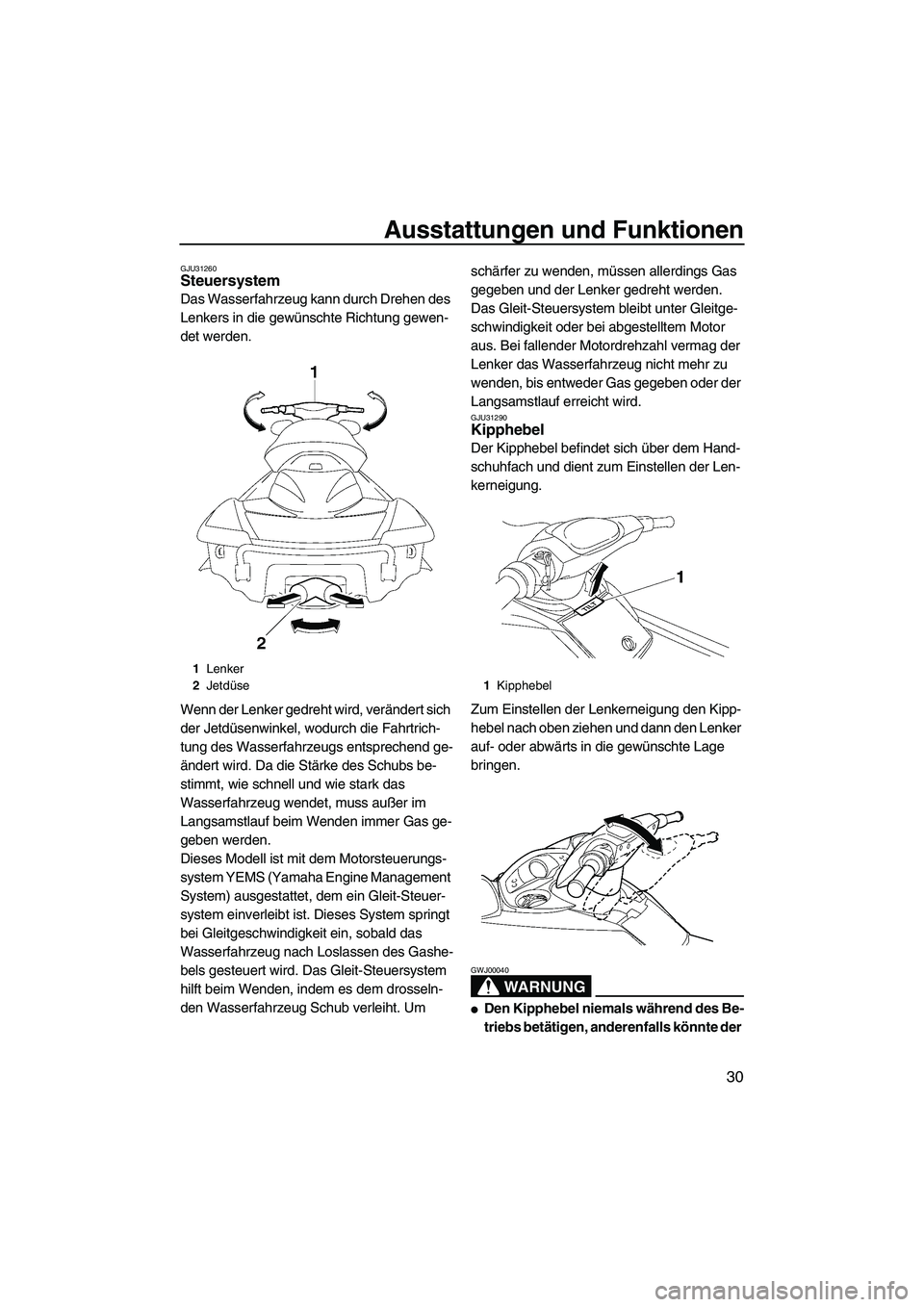

Ausstattungen und Funktionen
30
GJU31260Steuersystem
Das Wasserfahrzeug kann durch Drehen des
Lenkers in die gewünschte Richtung gewen-
det werden.
Wenn der Lenker gedreht wird, verändert sich
der Jetdüsenwinkel, wodurch die Fahrtrich-
tung des Wasserfahrzeugs entsprechend ge-
ändert wird. Da die Stärke des Schubs be-
stimmt, wie schnell und wie stark das
Wasserfahrzeug wendet, muss außer im
Langsamstlauf beim Wenden immer Gas ge-
geben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird. Das Gleit-Steuersystem
hilft beim Wenden, indem es dem drosseln-
den Wasserfahrzeug Schub verleiht. Um schärfer zu wenden, müssen allerdings Gas
gegeben und der Lenker gedreht werden.
Das Gleit-Steuersystem bleibt unter Gleitge-
schwindigkeit oder bei abgestelltem Motor
aus. Bei fallender Motordrehzahl vermag der
Lenker das Wasserfahrzeug nicht mehr zu
wenden, bis entweder Gas gegeben oder der
Langsamstlauf erreicht wird.
GJU31290Kipphebel
Der Kipphebel befindet sich über dem Hand-
schuhfach und dient zum Einstellen der Len-
kerneigung.
Zum Einstellen der Lenkerneigung den Kipp-
hebel nach oben ziehen und dann den Lenker
auf- oder abwärts in die gewünschte Lage
bringen.
WARNUNG
GWJ00040

Den Kipphebel niemals während des Be-
triebs betätigen, anderenfalls könnte der
1Lenker
2Jetdüse
1Kipphebel
UF1X71G0.book Page 30 Wednesday, September 27, 2006 1:48 PM

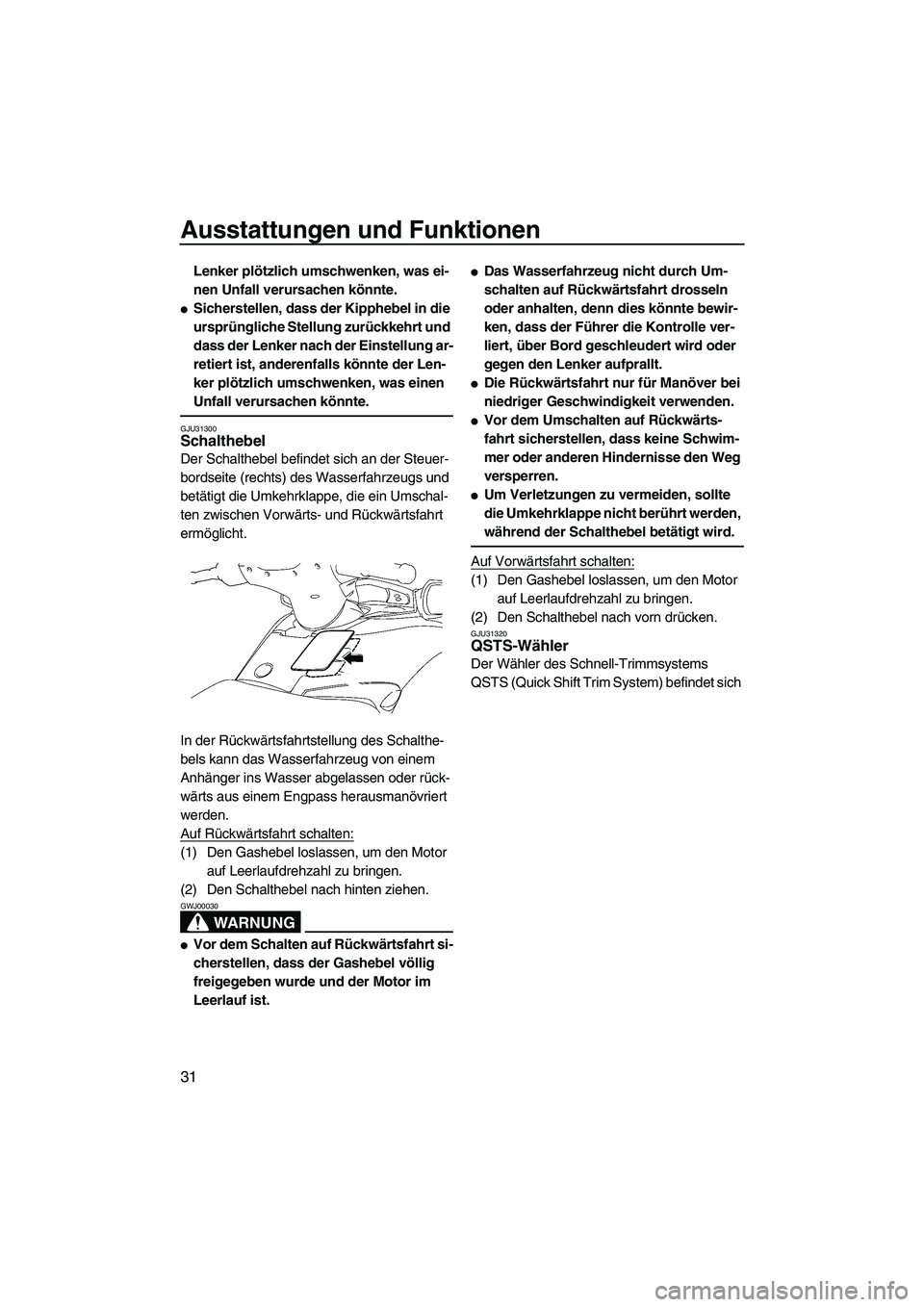

Ausstattungen und Funktionen
31
Lenker plötzlich umschwenken, was ei-
nen Unfall verursachen könnte.

Sicherstellen, dass der Kipphebel in die
ursprüngliche Stellung zurückkehrt und
dass der Lenker nach der Einstellung ar-
retiert ist, anderenfalls könnte der Len-
ker plötzlich umschwenken, was einen
Unfall verursachen könnte.
GJU31300Schalthebel
Der Schalthebel befindet sich an der Steuer-
bordseite (rechts) des Wasserfahrzeugs und
betätigt die Umkehrklappe, die ein Umschal-
ten zwischen Vorwärts- und Rückwärtsfahrt
ermöglicht.
In der Rückwärtsfahrtstellung des Schalthe-
bels kann das Wasserfahrzeug von einem
Anhänger ins Wasser abgelassen oder rück-
wärts aus einem Engpass herausmanövriert
werden.
Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel nach hinten ziehen.
WARNUNG
GWJ00030

Vor dem Schalten auf Rückwärtsfahrt si-
cherstellen, dass der Gashebel völlig
freigegeben wurde und der Motor im
Leerlauf ist.

Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Führer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker aufprallt.

Die Rückwärtsfahrt nur für Manöver bei
niedriger Geschwindigkeit verwenden.

Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.

Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der Schalthebel betätigt wird.
Auf Vorwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel nach vorn drücken.
GJU31320QSTS-Wähler
Der Wähler des Schnell-Trimmsystems
QSTS (Quick Shift Trim System) befindet sich
UF1X71G0.book Page 31 Wednesday, September 27, 2006 1:48 PM

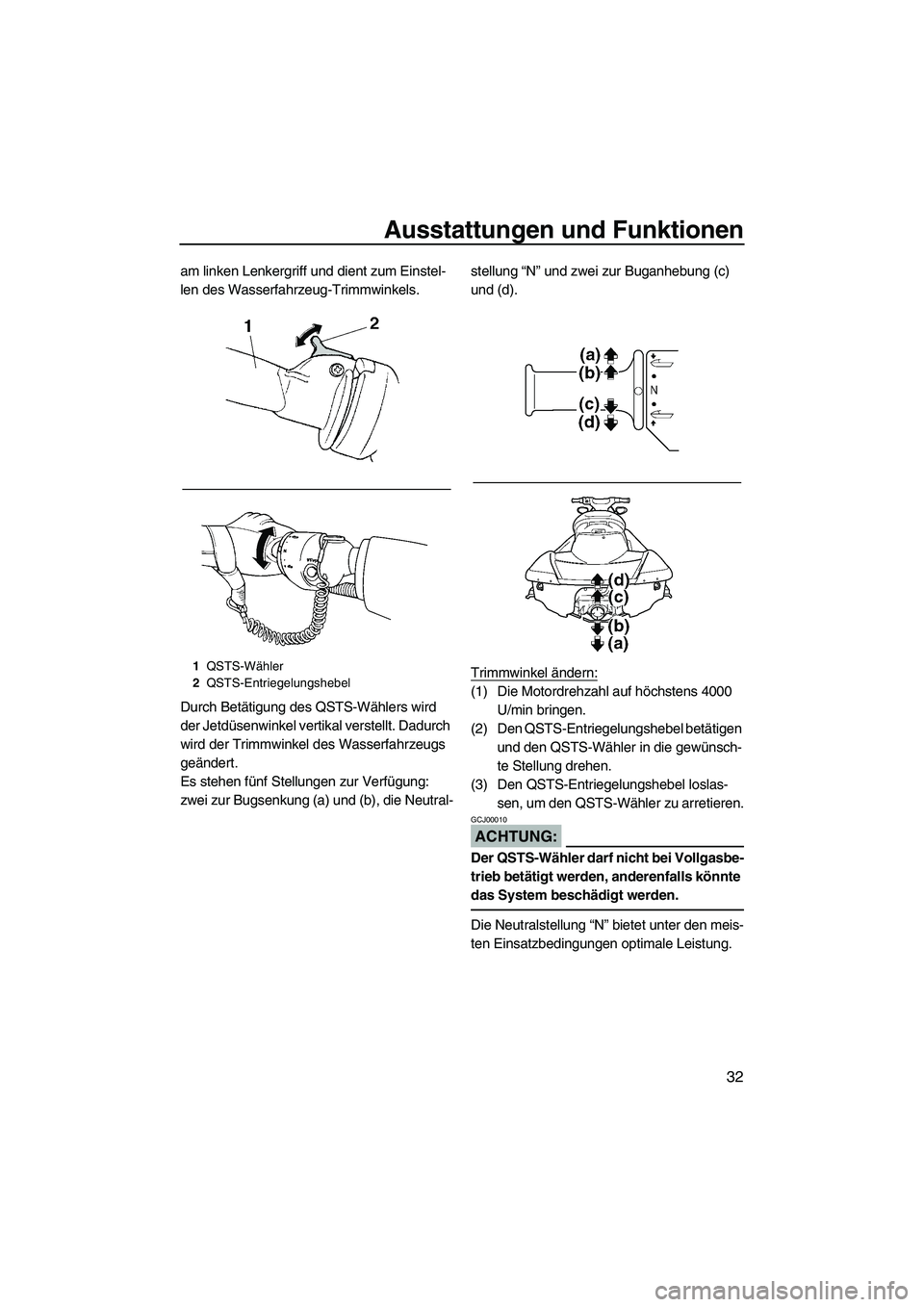

Ausstattungen und Funktionen
32
am linken Lenkergriff und dient zum Einstel-
len des Wasserfahrzeug-Trimmwinkels.
Durch Betätigung des QSTS-Wählers wird
der Jetdüsenwinkel vertikal verstellt. Dadurch
wird der Trimmwinkel des Wasserfahrzeugs
geändert.
Es stehen fünf Stellungen zur Verfügung:
zwei zur Bugsenkung (a) und (b), die Neutral-stellung “N” und zwei zur Buganhebung (c)
und (d).
Trimmwinkel ändern:
(1) Die Motordrehzahl auf höchstens 4000
U/min bringen.
(2) Den QSTS-Entriegelungshebel betätigen
und den QSTS-Wähler in die gewünsch-
te Stellung drehen.
(3) Den QSTS-Entriegelungshebel loslas-
sen, um den QSTS-Wähler zu arretieren.
ACHTUNG:
GCJ00010
Der QSTS-Wähler darf nicht bei Vollgasbe-
trieb betätigt werden, anderenfalls könnte
das System beschädigt werden.
Die Neutralstellung “N” bietet unter den meis-
ten Einsatzbedingungen optimale Leistung.
1QSTS-Wähler
2QSTS-Entriegelungshebel
UF1X71G0.book Page 32 Wednesday, September 27, 2006 1:48 PM

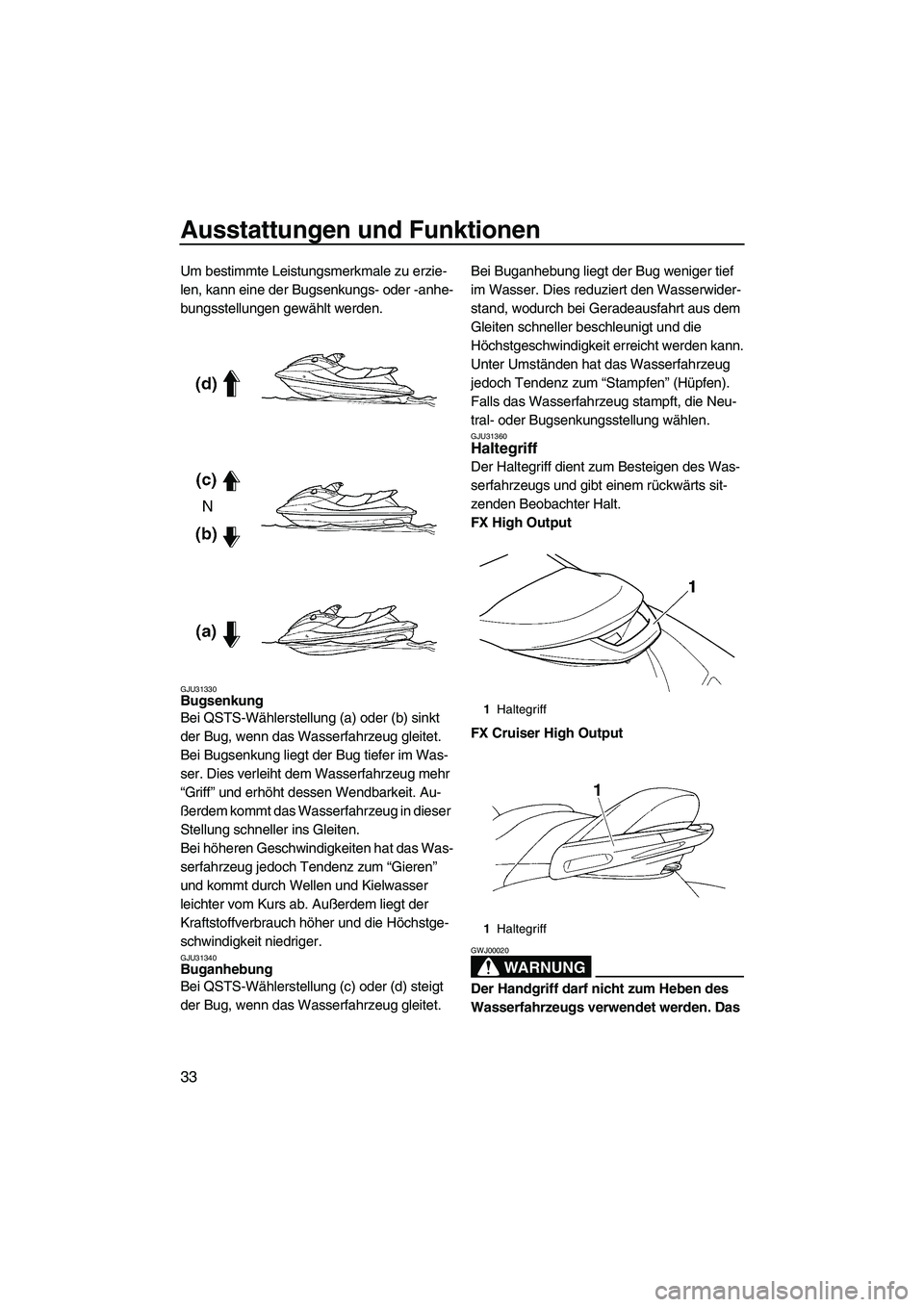

Ausstattungen und Funktionen
33
Um bestimmte Leistungsmerkmale zu erzie-
len, kann eine der Bugsenkungs- oder -anhe-
bungsstellungen gewählt werden.
GJU31330Bugsenkung
Bei QSTS-Wählerstellung (a) oder (b) sinkt
der Bug, wenn das Wasserfahrzeug gleitet.
Bei Bugsenkung liegt der Bug tiefer im Was-
ser. Dies verleiht dem Wasserfahrzeug mehr
“Griff” und erhöht dessen Wendbarkeit. Au-
ßerdem kommt das Wasserfahrzeug in dieser
Stellung schneller ins Gleiten.
Bei höheren Geschwindigkeiten hat das Was-
serfahrzeug jedoch Tendenz zum “Gieren”
und kommt durch Wellen und Kielwasser
leichter vom Kurs ab. Außerdem liegt der
Kraftstoffverbrauch höher und die Höchstge-
schwindigkeit niedriger.
GJU31340Buganhebung
Bei QSTS-Wählerstellung (c) oder (d) steigt
der Bug, wenn das Wasserfahrzeug gleitet.Bei Buganhebung liegt der Bug weniger tief
im Wasser. Dies reduziert den Wasserwider-
stand, wodurch bei Geradeausfahrt aus dem
Gleiten schneller beschleunigt und die
Höchstgeschwindigkeit erreicht werden kann.
Unter Umständen hat das Wasserfahrzeug
jedoch Tendenz zum “Stampfen” (Hüpfen).
Falls das Wasserfahrzeug stampft, die Neu-
tral- oder Bugsenkungsstellung wählen.
GJU31360Haltegriff
Der Haltegriff dient zum Besteigen des Was-
serfahrzeugs und gibt einem rückwärts sit-
zenden Beobachter Halt.
FX High Output
FX Cruiser High Output
WARNUNG
GWJ00020
Der Handgriff darf nicht zum Heben des
Wasserfahrzeugs verwendet werden. Das
1Haltegriff
1Haltegriff
UF1X71G0.book Page 33 Wednesday, September 27, 2006 1:48 PM
