YAMAHA FX HO CRUISER 2010 Betriebsanleitungen (in German)

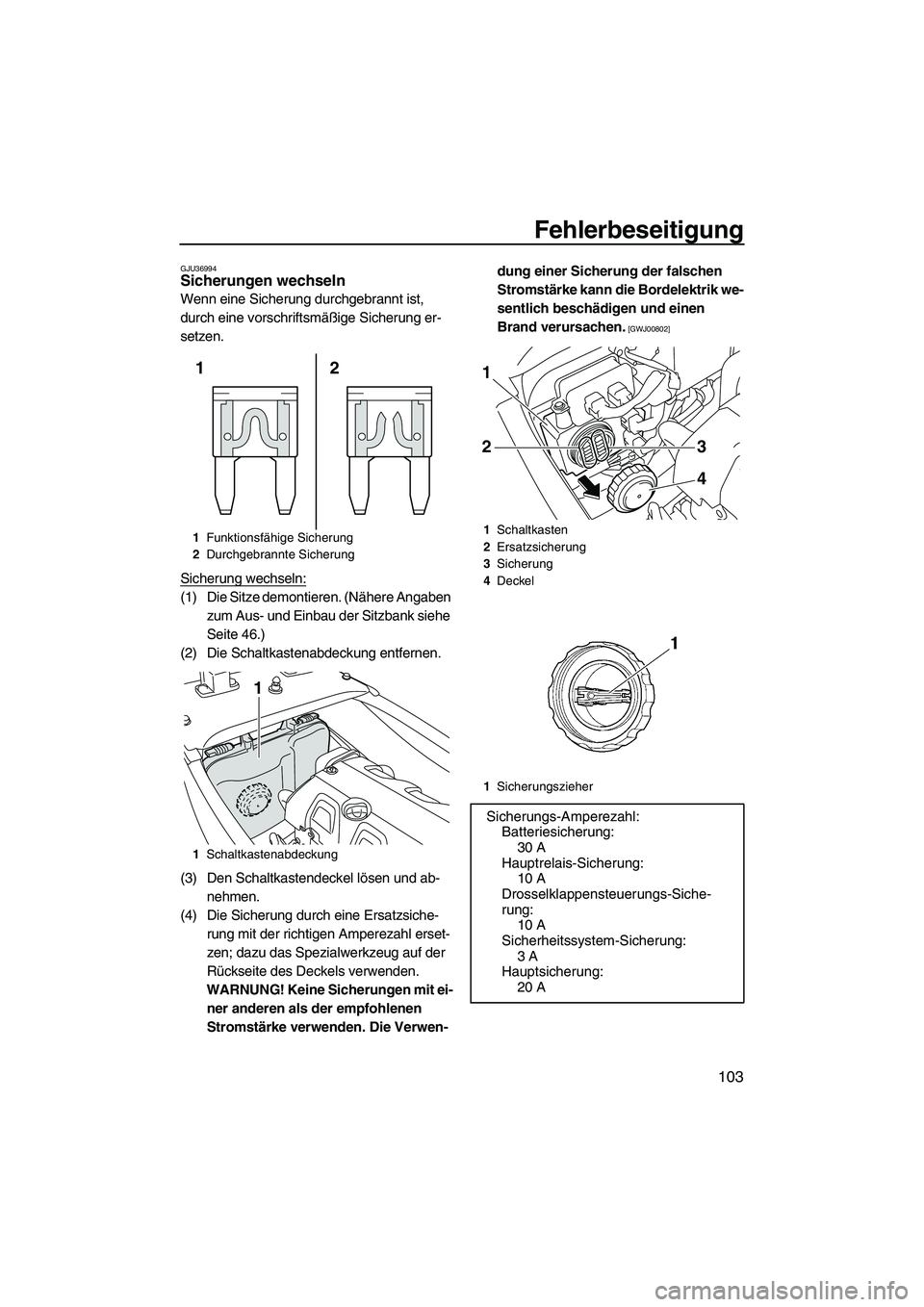

Fehlerbeseitigung
103
GJU36994Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 46.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Den Schaltkastendeckel lösen und ab-
nehmen.
(4) Die Sicherung durch eine Ersatzsiche-
rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG! Keine Sicherungen mit ei-
ner anderen als der empfohlenen
Stromstärke verwenden. Die Verwen-dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik we-
sentlich beschädigen und einen
Brand verursachen.
[GWJ00802]
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
1Schaltkastenabdeckung
2 1
1
1Schaltkasten
2Ersatzsicherung
3Sicherung
4Deckel
1Sicherungszieher
Sicherungs-Amperezahl:
Batteriesicherung:
30 A
Hauptrelais-Sicherung:
10 A
Drosselklappensteuerungs-Siche-
rung:
10 A
Sicherheitssystem-Sicherung:
3 A
Hauptsicherung:
20 A
1
2
4 3
UF2H71G0.book Page 103 Tuesday, July 7, 2009 6:41 PM

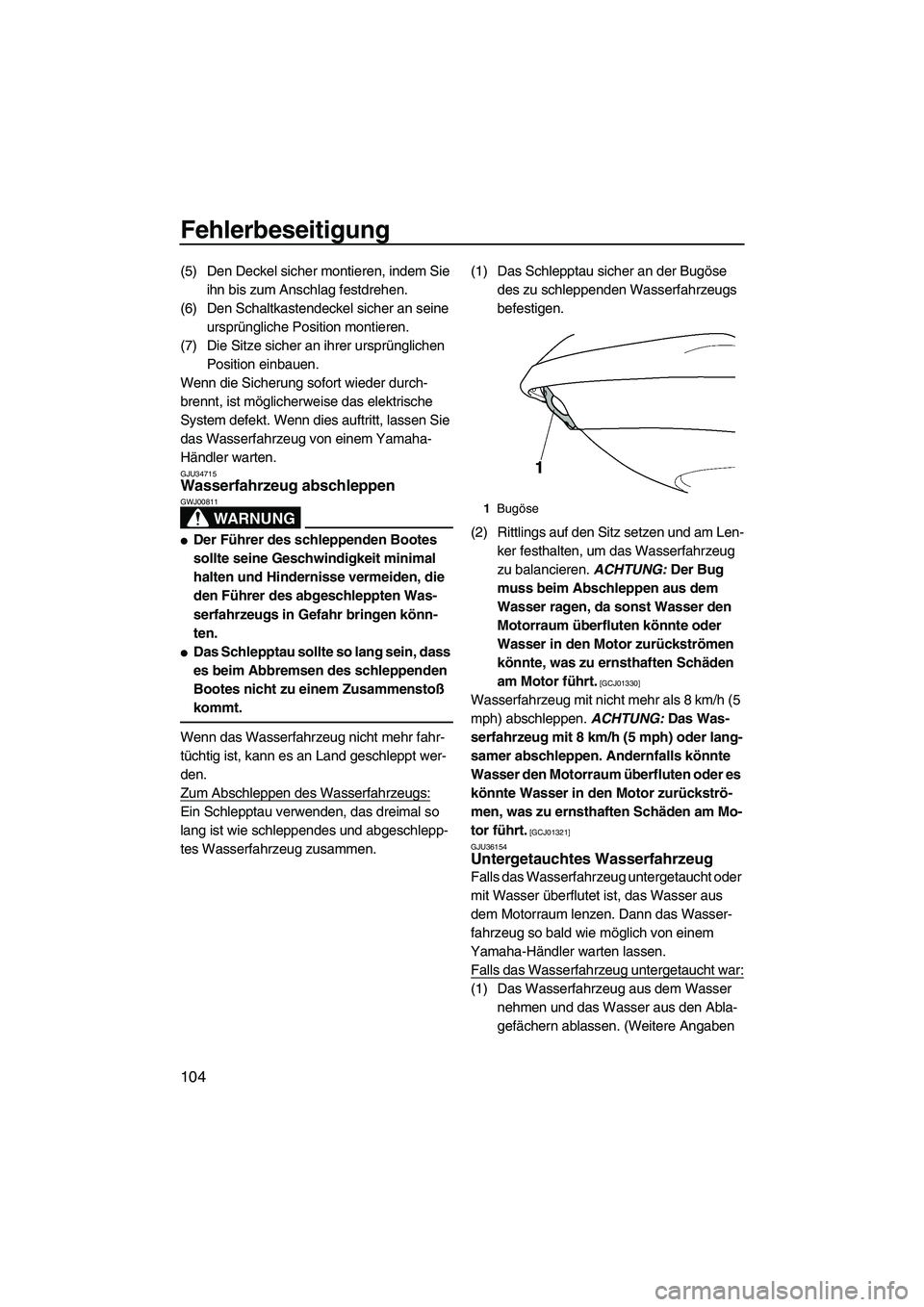

Fehlerbeseitigung
104
(5) Den Deckel sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(6) Den Schaltkastendeckel sicher an seine
ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34715Wasserfahrzeug abschleppen
WARNUNG
GWJ00811

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len-
ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01330]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01321]
GJU36154
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht oder
mit Wasser überflutet ist, das Wasser aus
dem Motorraum lenzen. Dann das Wasser-
fahrzeug so bald wie möglich von einem
Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
1Bugöse
UF2H71G0.book Page 104 Tuesday, July 7, 2009 6:41 PM

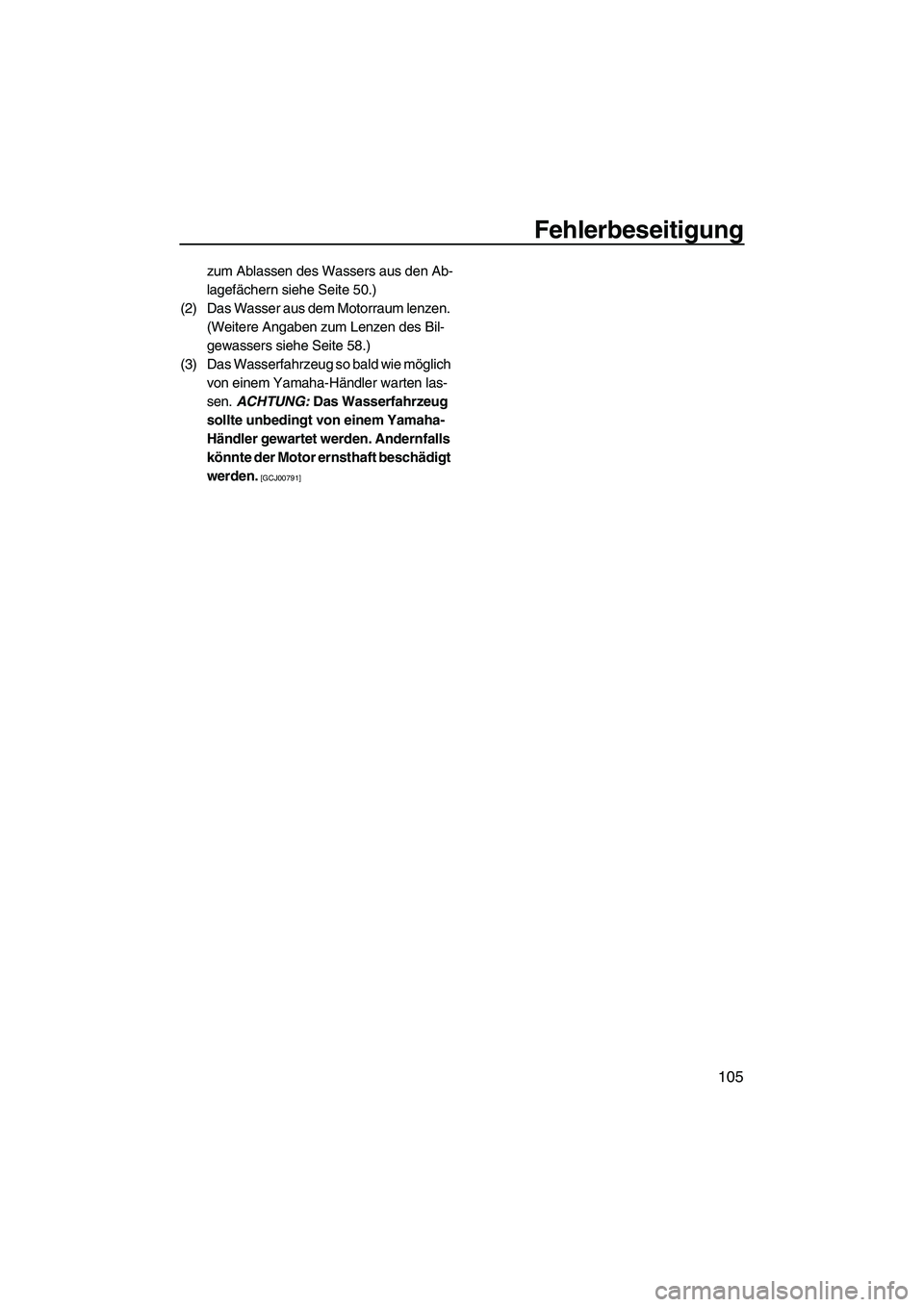

Fehlerbeseitigung
105
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 50.)
(2) Das Wasser aus dem Motorraum lenzen.
(Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 58.)
(3) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler warten las-
sen. ACHTUNG: Das Wasserfahrzeug
sollte unbedingt von einem Yamaha-
Händler gewartet werden. Andernfalls
könnte der Motor ernsthaft beschädigt
werden.
[GCJ00791]
UF2H71G0.book Page 105 Tuesday, July 7, 2009 6:41 PM

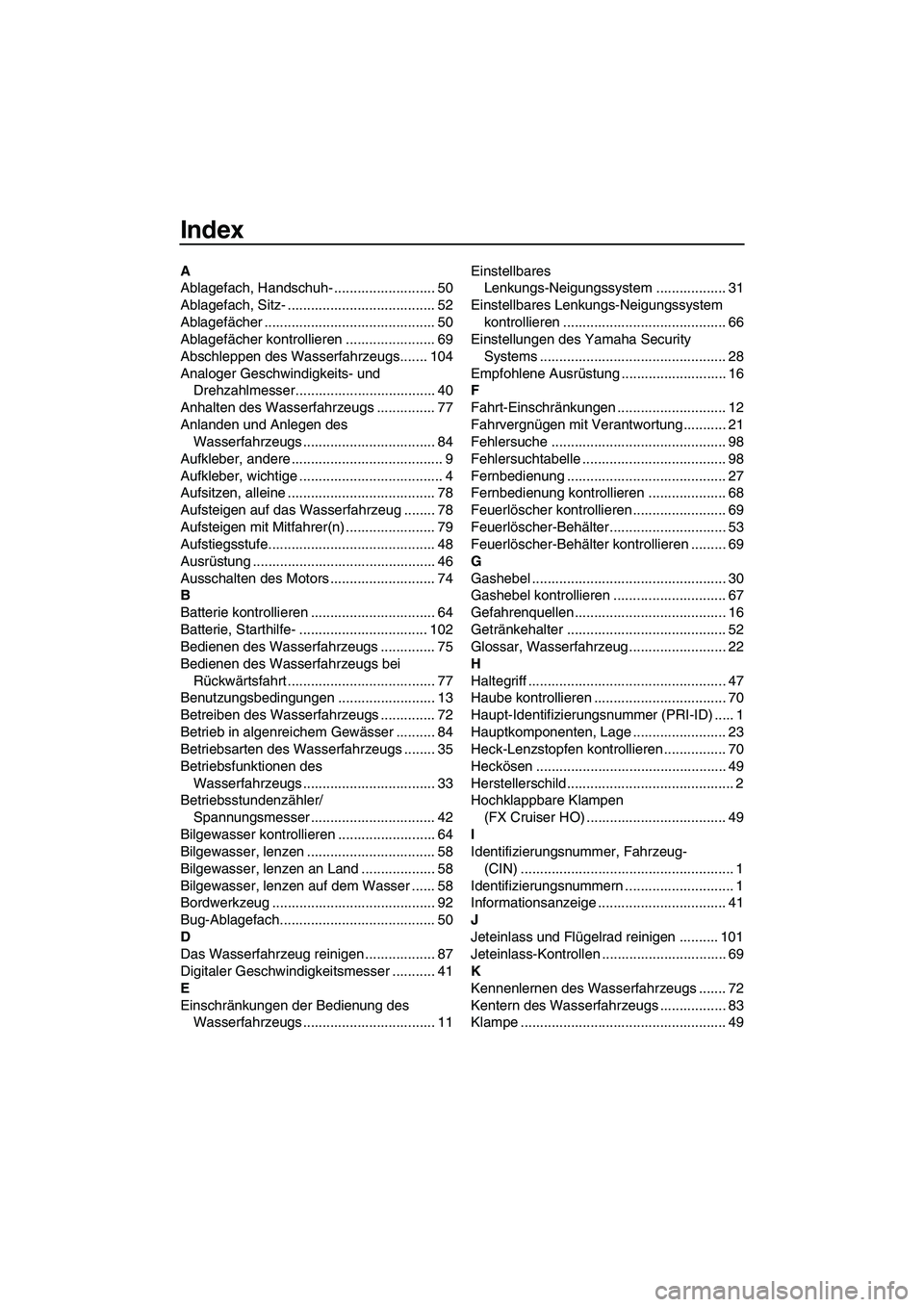

Index
A
Ablagefach, Handschuh- .......................... 50
Ablagefach, Sitz- ...................................... 52
Ablagefächer ............................................ 50
Ablagefächer kontrollieren ....................... 69
Abschleppen des Wasserfahrzeugs....... 104
Analoger Geschwindigkeits- und
Drehzahlmesser.................................... 40
Anhalten des Wasserfahrzeugs ............... 77
Anlanden und Anlegen des
Wasserfahrzeugs .................................. 84
Aufkleber, andere ....................................... 9
Aufkleber, wichtige ..................................... 4
Aufsitzen, alleine ...................................... 78
Aufsteigen auf das Wasserfahrzeug ........ 78
Aufsteigen mit Mitfahrer(n) ....................... 79
Aufstiegsstufe........................................... 48
Ausrüstung ............................................... 46
Ausschalten des Motors ........................... 74
B
Batterie kontrollieren ................................ 64
Batterie, Starthilfe- ................................. 102
Bedienen des Wasserfahrzeugs .............. 75
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt ...................................... 77
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 72
Betrieb in algenreichem Gewässer .......... 84
Betriebsarten des Wasserfahrzeugs ........ 35
Betriebsfunktionen des
Wasserfahrzeugs .................................. 33
Betriebsstundenzähler/
Spannungsmesser ................................ 42
Bilgewasser kontrollieren ......................... 64
Bilgewasser, lenzen ................................. 58
Bilgewasser, lenzen an Land ................... 58
Bilgewasser, lenzen auf dem Wasser ...... 58
Bordwerkzeug .......................................... 92
Bug-Ablagefach........................................ 50
D
Das Wasserfahrzeug reinigen .................. 87
Digitaler Geschwindigkeitsmesser ........... 41
E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................. 11Einstellbares
Lenkungs-Neigungssystem .................. 31
Einstellbares Lenkungs-Neigungssystem
kontrollieren .......................................... 66
Einstellungen des Yamaha Security
Systems ................................................ 28
Empfohlene Ausrüstung ........................... 16
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung ........... 21
Fehlersuche ............................................. 98
Fehlersuchtabelle ..................................... 98
Fernbedienung ......................................... 27
Fernbedienung kontrollieren .................... 68
Feuerlöscher kontrollieren ........................ 69
Feuerlöscher-Behälter .............................. 53
Feuerlöscher-Behälter kontrollieren ......... 69
G
Gashebel .................................................. 30
Gashebel kontrollieren ............................. 67
Gefahrenquellen ....................................... 16
Getränkehalter ......................................... 52
Glossar, Wasserfahrzeug ......................... 22
H
Haltegriff ................................................... 47
Haube kontrollieren .................................. 70
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ........................ 23
Heck-Lenzstopfen kontrollieren ................ 70
Heckösen ................................................. 49
Herstellerschild ........................................... 2
Hochklappbare Klampen
(FX Cruiser HO) .................................... 49
I
Identifizierungsnummer, Fahrzeug-
(CIN) ....................................................... 1
Identifizierungsnummern ............................ 1
Informationsanzeige ................................. 41
J
Jeteinlass und Flügelrad reinigen .......... 101
Jeteinlass-Kontrollen ................................ 69
K
Kennenlernen des Wasserfahrzeugs ....... 72
Kentern des Wasserfahrzeugs ................. 83
Klampe ..................................................... 49
UF2H71G0.book Page 1 Tuesday, July 7, 2009 6:41 PM

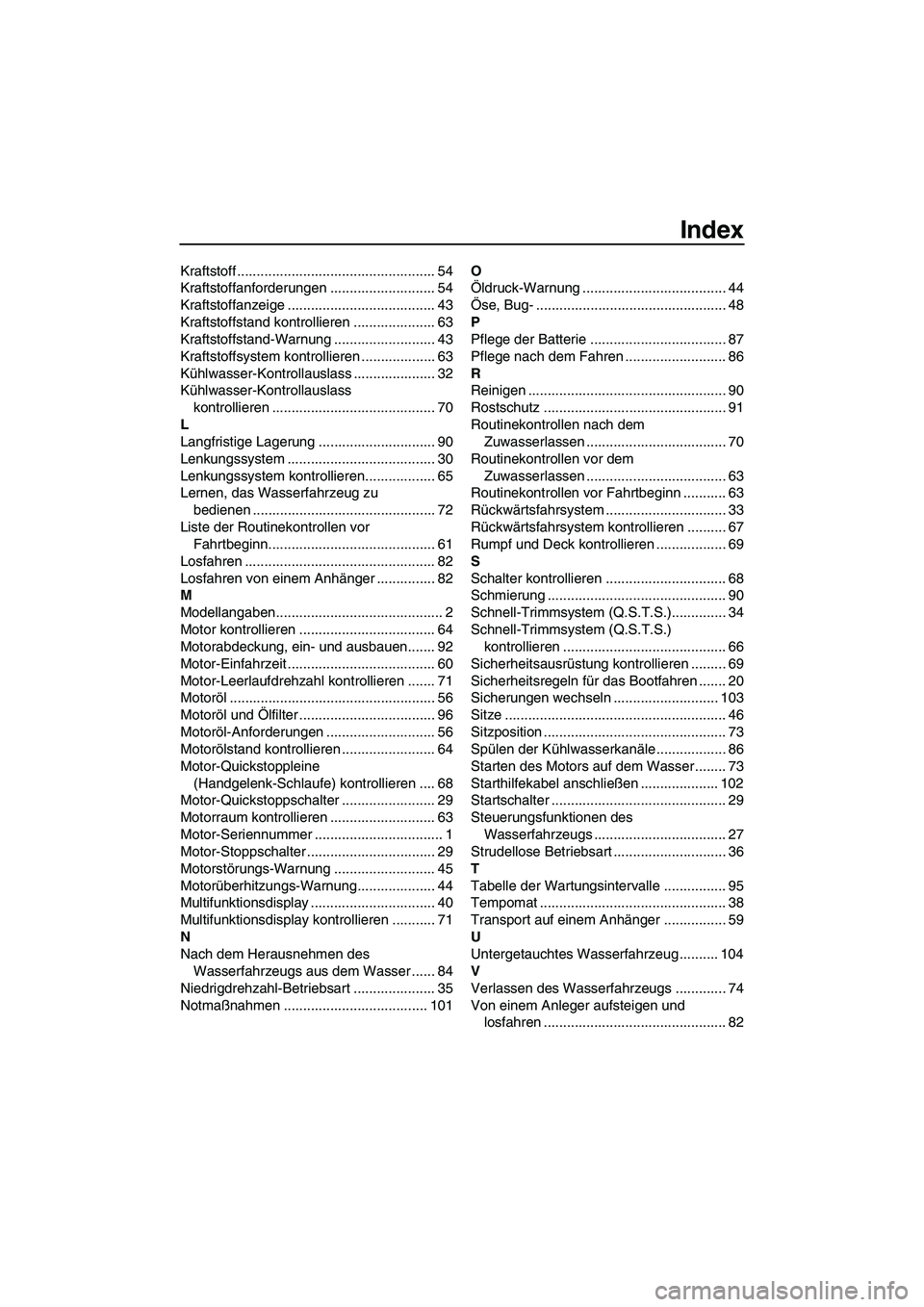

Index
Kraftstoff ................................................... 54
Kraftstoffanforderungen ........................... 54
Kraftstoffanzeige ...................................... 43
Kraftstoffstand kontrollieren ..................... 63
Kraftstoffstand-Warnung .......................... 43
Kraftstoffsystem kontrollieren ................... 63
Kühlwasser-Kontrollauslass ..................... 32
Kühlwasser-Kontrollauslass
kontrollieren .......................................... 70
L
Langfristige Lagerung .............................. 90
Lenkungssystem ...................................... 30
Lenkungssystem kontrollieren.................. 65
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 72
Liste der Routinekontrollen vor
Fahrtbeginn........................................... 61
Losfahren ................................................. 82
Losfahren von einem Anhänger ............... 82
M
Modellangaben........................................... 2
Motor kontrollieren ................................... 64
Motorabdeckung, ein- und ausbauen....... 92
Motor-Einfahrzeit ...................................... 60
Motor-Leerlaufdrehzahl kontrollieren ....... 71
Motoröl ..................................................... 56
Motoröl und Ölfilter ................................... 96
Motoröl-Anforderungen ............................ 56
Motorölstand kontrollieren ........................ 64
Motor-Quickstoppleine
(Handgelenk-Schlaufe) kontrollieren .... 68
Motor-Quickstoppschalter ........................ 29
Motorraum kontrollieren ........................... 63
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 29
Motorstörungs-Warnung .......................... 45
Motorüberhitzungs-Warnung.................... 44
Multifunktionsdisplay ................................ 40
Multifunktionsdisplay kontrollieren ........... 71
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 84
Niedrigdrehzahl-Betriebsart ..................... 35
Notmaßnahmen ..................................... 101O
Öldruck-Warnung ..................................... 44
Öse, Bug- ................................................. 48
P
Pflege der Batterie ................................... 87
Pflege nach dem Fahren .......................... 86
R
Reinigen ................................................... 90
Rostschutz ............................................... 91
Routinekontrollen nach dem
Zuwasserlassen .................................... 70
Routinekontrollen vor dem
Zuwasserlassen .................................... 63
Routinekontrollen vor Fahrtbeginn ........... 63
Rückwärtsfahrsystem ............................... 33
Rückwärtsfahrsystem kontrollieren .......... 67
Rumpf und Deck kontrollieren .................. 69
S
Schalter kontrollieren ............................... 68
Schmierung .............................................. 90
Schnell-Trimmsystem (Q.S.T.S.).............. 34
Schnell-Trimmsystem (Q.S.T.S.)
kontrollieren .......................................... 66
Sicherheitsausrüstung kontrollieren ......... 69
Sicherheitsregeln für das Bootfahren ....... 20
Sicherungen wechseln ........................... 103
Sitze ......................................................... 46
Sitzposition ............................................... 73
Spülen der Kühlwasserkanäle .................. 86
Starten des Motors auf dem Wasser ........ 73
Starthilfekabel anschließen .................... 102
Startschalter ............................................. 29
Steuerungsfunktionen des
Wasserfahrzeugs .................................. 27
Strudellose Betriebsart ............................. 36
T
Tabelle der Wartungsintervalle ................ 95
Tempomat ................................................ 38
Transport auf einem Anhänger ................ 59
U
Untergetauchtes Wasserfahrzeug .......... 104
V
Verlassen des Wasserfahrzeugs ............. 74
Von einem Anleger aufsteigen und
losfahren ............................................... 82
UF2H71G0.book Page 2 Tuesday, July 7, 2009 6:41 PM

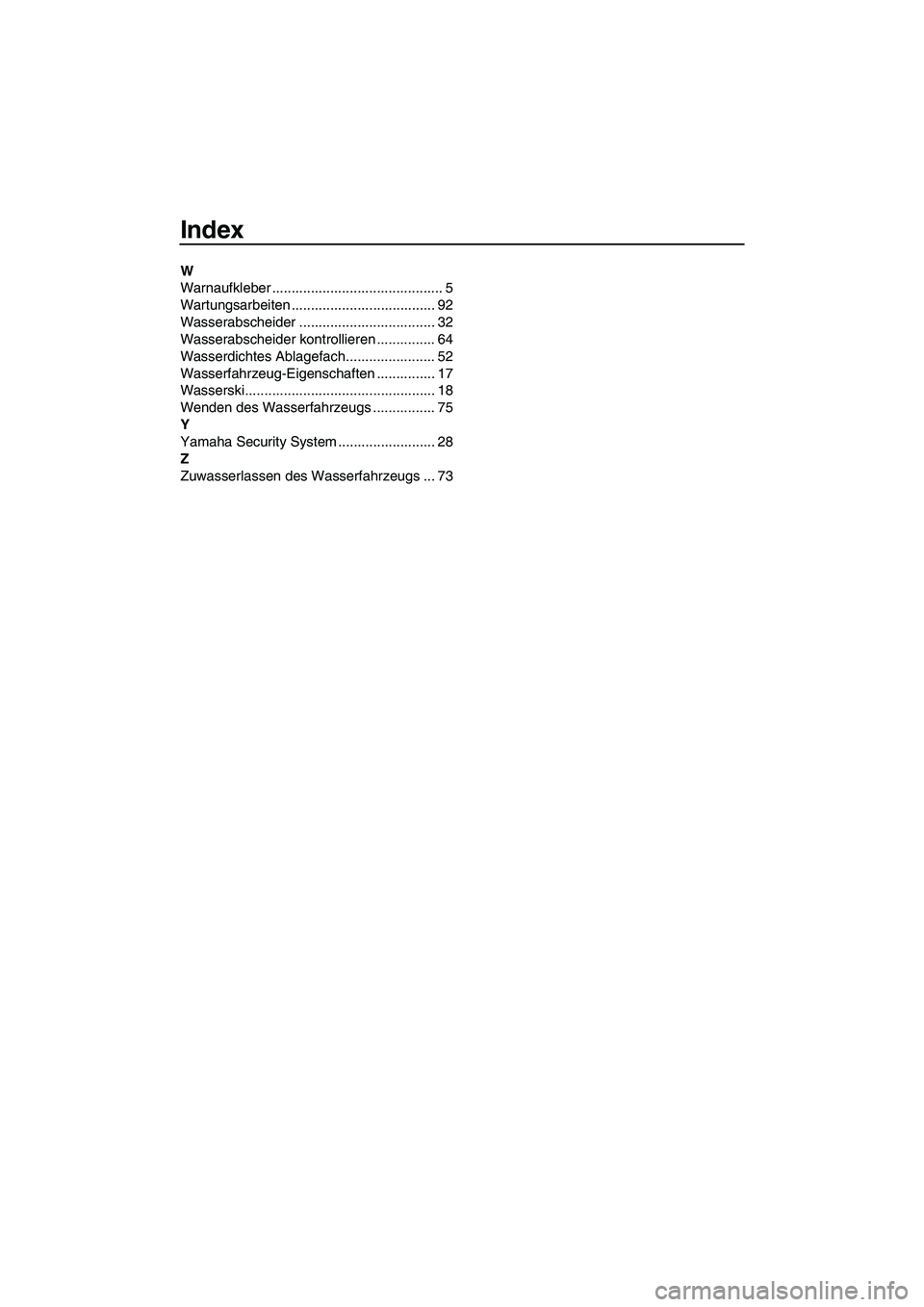

Index
W
Warnaufkleber ............................................ 5
Wartungsarbeiten ..................................... 92
Wasserabscheider ................................... 32
Wasserabscheider kontrollieren ............... 64
Wasserdichtes Ablagefach....................... 52
Wasserfahrzeug-Eigenschaften ............... 17
Wasserski................................................. 18
Wenden des Wasserfahrzeugs ................ 75
Y
Yamaha Security System ......................... 28
Z
Zuwasserlassen des Wasserfahrzeugs ... 73
UF2H71G0.book Page 3 Tuesday, July 7, 2009 6:41 PM

UF2H71G0.book Page 4 Tuesday, July 7, 2009 6:41 PM

YAMAHA MOTOR CO., LTD.
Gedruckt in den USA
Juli 2009–0.4 × 1 CR
UF2H71G0.book Page 1 Tuesday, July 7, 2009 6:41 PM
