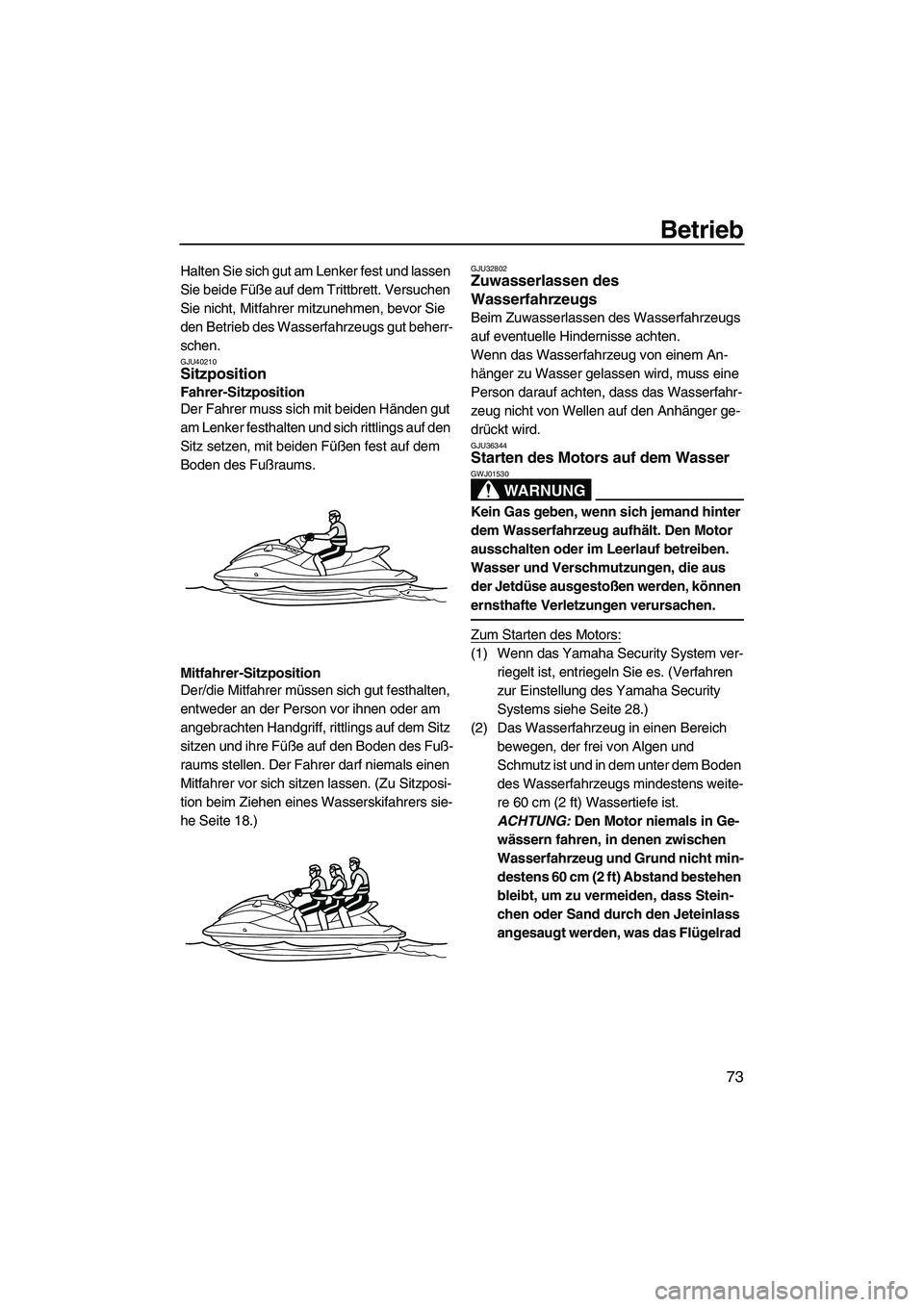

Betrieb
73
Halten Sie sich gut am Lenker fest und lassen
Sie beide Füße auf dem Trittbrett. Versuchen
Sie nicht, Mitfahrer mitzunehmen, bevor Sie
den Betrieb des Wasserfahrzeugs gut beherr-
schen.
GJU40210Sitzposition
Fahrer-Sitzposition
Der Fahrer muss sich mit beiden Händen gut
am Lenker festhalten und sich rittlings auf den
Sitz setzen, mit beiden Füßen fest auf dem
Boden des Fußraums.
Mitfahrer-Sitzposition
Der/die Mitfahrer müssen sich gut festhalten,
entweder an der Person vor ihnen oder am
angebrachten Handgriff, rittlings auf dem Sitz
sitzen und ihre Füße auf den Boden des Fuß-
raums stellen. Der Fahrer darf niemals einen
Mitfahrer vor sich sitzen lassen. (Zu Sitzposi-
tion beim Ziehen eines Wasserskifahrers sie-
he Seite 18.)
GJU32802Zuwasserlassen des
Wasserfahrzeugs
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Wenn das Wasserfahrzeug von einem An-
hänger zu Wasser gelassen wird, muss eine
Person darauf achten, dass das Wasserfahr-
zeug nicht von Wellen auf den Anhänger ge-
drückt wird.
GJU36344Starten des Motors auf dem Wasser
WARNUNG
GWJ01530
Kein Gas geben, wenn sich jemand hinter
dem Wasserfahrzeug aufhält. Den Motor
ausschalten oder im Leerlauf betreiben.
Wasser und Verschmutzungen, die aus
der Jetdüse ausgestoßen werden, können
ernsthafte Verletzungen verursachen.
Zum Starten des Motors:
(1) Wenn das Yamaha Security System ver-
riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 28.)
(2) Das Wasserfahrzeug in einen Bereich
bewegen, der frei von Algen und
Schmutz ist und in dem unter dem Boden
des Wasserfahrzeugs mindestens weite-
re 60 cm (2 ft) Wassertiefe ist.
ACHTUNG: Den Motor niemals in Ge-
wässern fahren, in denen zwischen
Wasserfahrzeug und Grund nicht min-
destens 60 cm (2 ft) Abstand bestehen
bleibt, um zu vermeiden, dass Stein-
chen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad
UF2H71G0.book Page 73 Tuesday, July 7, 2009 6:41 PM

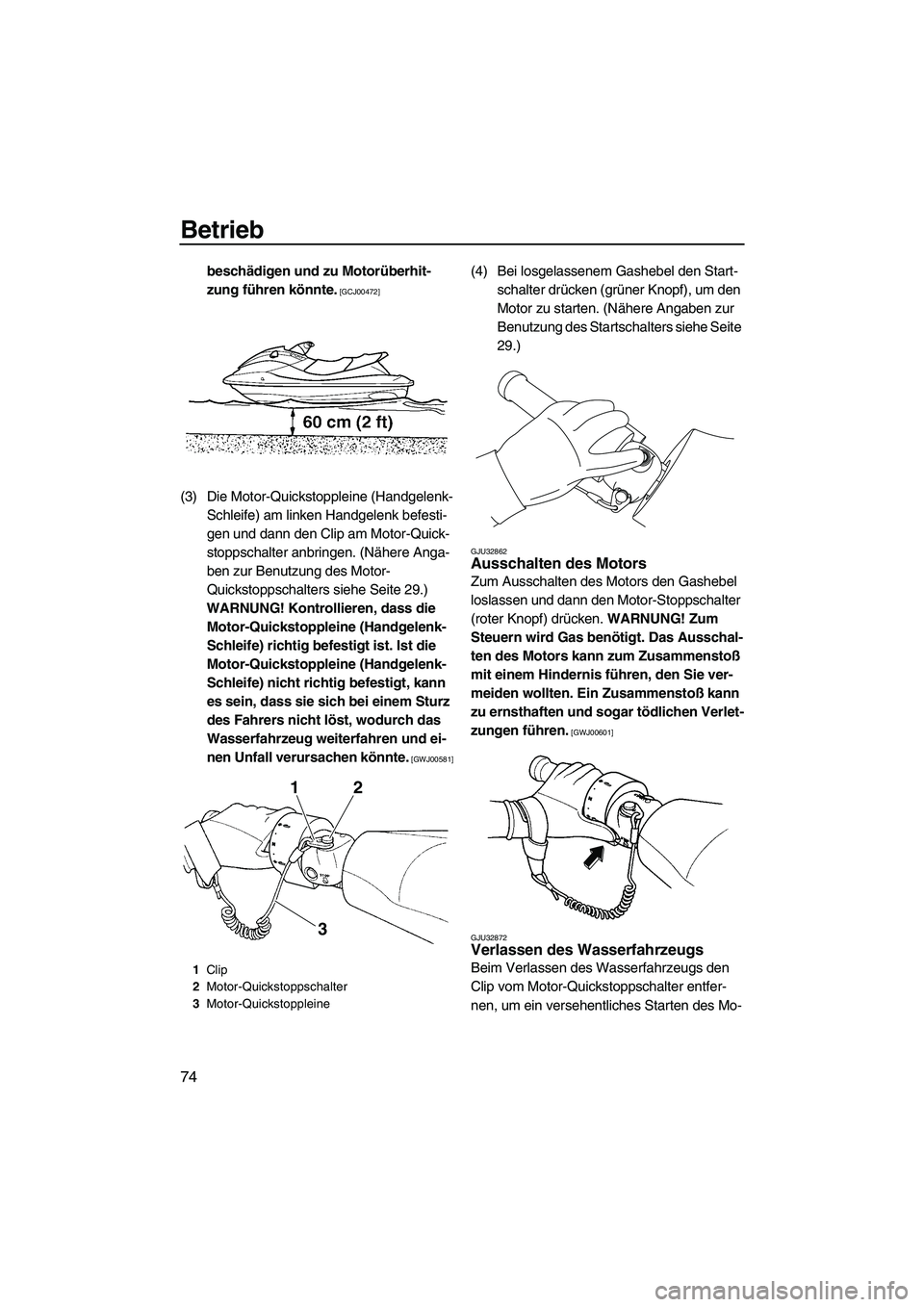

Betrieb
74
beschädigen und zu Motorüberhit-
zung führen könnte.
[GCJ00472]
(3) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen. (Nähere Anga-
ben zur Benutzung des Motor-
Quickstoppschalters siehe Seite 29.)
WARNUNG! Kontrollieren, dass die
Motor-Quickstoppleine (Handgelenk-
Schleife) richtig befestigt ist. Ist die
Motor-Quickstoppleine (Handgelenk-
Schleife) nicht richtig befestigt, kann
es sein, dass sie sich bei einem Sturz
des Fahrers nicht löst, wodurch das
Wasserfahrzeug weiterfahren und ei-
nen Unfall verursachen könnte.
[GWJ00581]
(4) Bei losgelassenem Gashebel den Start-
schalter drücken (grüner Knopf), um den
Motor zu starten. (Nähere Angaben zur
Benutzung des Startschalters siehe Seite
29.)
GJU32862Ausschalten des Motors
Zum Ausschalten des Motors den Gashebel
loslassen und dann den Motor-Stoppschalter
(roter Knopf) drücken. WARNUNG! Zum
Steuern wird Gas benötigt. Das Ausschal-
ten des Motors kann zum Zusammenstoß
mit einem Hindernis führen, den Sie ver-
meiden wollten. Ein Zusammenstoß kann
zu ernsthaften und sogar tödlichen Verlet-
zungen führen.
[GWJ00601]
GJU32872
Verlassen des Wasserfahrzeugs
Beim Verlassen des Wasserfahrzeugs den
Clip vom Motor-Quickstoppschalter entfer-
nen, um ein versehentliches Starten des Mo-1Clip
2Motor-Quickstoppschalter
3Motor-Quickstoppleine
12
3
UF2H71G0.book Page 74 Tuesday, July 7, 2009 6:41 PM

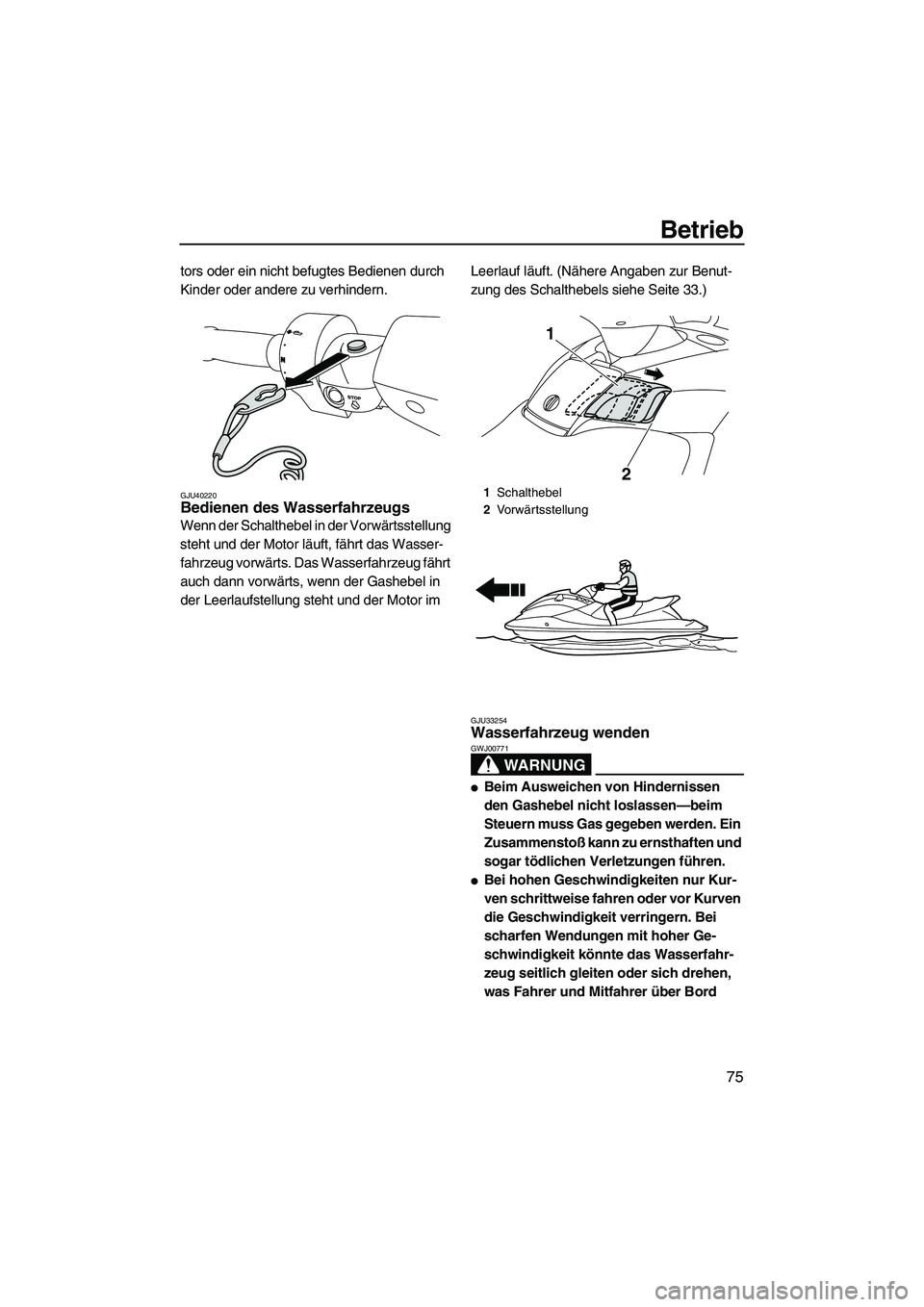

Betrieb
75
tors oder ein nicht befugtes Bedienen durch
Kinder oder andere zu verhindern.
GJU40220Bedienen des Wasserfahrzeugs
Wenn der Schalthebel in der Vorwärtsstellung
steht und der Motor läuft, fährt das Wasser-
fahrzeug vorwärts. Das Wasserfahrzeug fährt
auch dann vorwärts, wenn der Gashebel in
der Leerlaufstellung steht und der Motor im Leerlauf läuft. (Nähere Angaben zur Benut-
zung des Schalthebels siehe Seite 33.)
GJU33254Wasserfahrzeug wenden
WARNUNG
GWJ00771

Beim Ausweichen von Hindernissen
den Gashebel nicht loslassen—beim
Steuern muss Gas gegeben werden. Ein
Zusammenstoß kann zu ernsthaften und
sogar tödlichen Verletzungen führen.

Bei hohen Geschwindigkeiten nur Kur-
ven schrittweise fahren oder vor Kurven
die Geschwindigkeit verringern. Bei
scharfen Wendungen mit hoher Ge-
schwindigkeit könnte das Wasserfahr-
zeug seitlich gleiten oder sich drehen,
was Fahrer und Mitfahrer über Bord
1Schalthebel
2Vo r wärtsstellung
1
2
UF2H71G0.book Page 75 Tuesday, July 7, 2009 6:41 PM

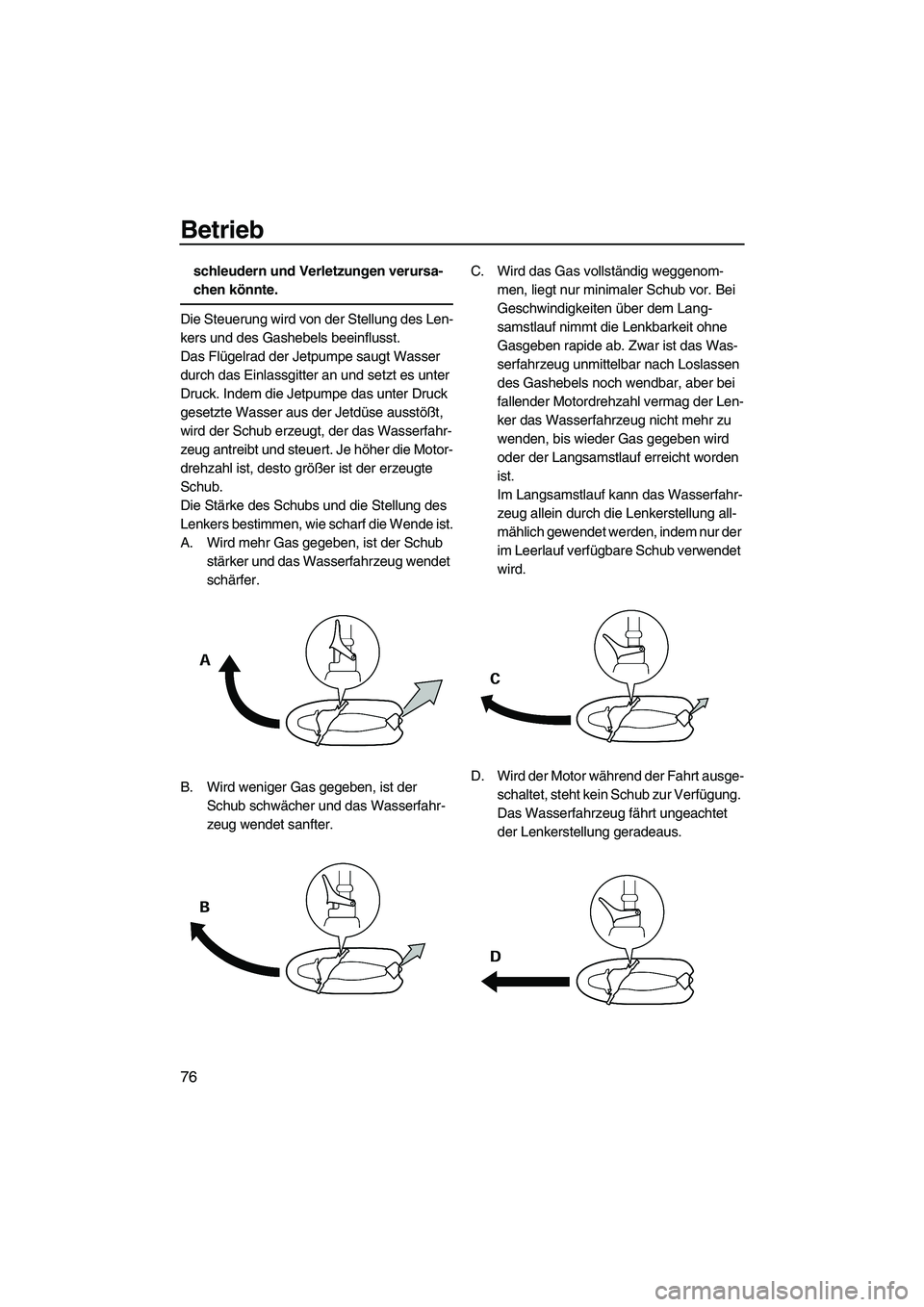

Betrieb
76
schleudern und Verletzungen verursa-
chen könnte.
Die Steuerung wird von der Stellung des Len-
kers und des Gashebels beeinflusst.
Das Flügelrad der Jetpumpe saugt Wasser
durch das Einlassgitter an und setzt es unter
Druck. Indem die Jetpumpe das unter Druck
gesetzte Wasser aus der Jetdüse ausstößt,
wird der Schub erzeugt, der das Wasserfahr-
zeug antreibt und steuert. Je höher die Motor-
drehzahl ist, desto größer ist der erzeugte
Schub.
Die Stärke des Schubs und die Stellung des
Lenkers bestimmen, wie scharf die Wende ist.
A. Wird mehr Gas gegeben, ist der Schub
stärker und das Wasserfahrzeug wendet
schärfer.
B. Wird weniger Gas gegeben, ist der
Schub schwächer und das Wasserfahr-
zeug wendet sanfter.C. Wird das Gas vollständig weggenom-
men, liegt nur minimaler Schub vor. Bei
Geschwindigkeiten über dem Lang-
samstlauf nimmt die Lenkbarkeit ohne
Gasgeben rapide ab. Zwar ist das Was-
serfahrzeug unmittelbar nach Loslassen
des Gashebels noch wendbar, aber bei
fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu
wenden, bis wieder Gas gegeben wird
oder der Langsamstlauf erreicht worden
ist.
Im Langsamstlauf kann das Wasserfahr-
zeug allein durch die Lenkerstellung all-
mählich gewendet werden, indem nur der
im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt ausge-
schaltet, steht kein Schub zur Verfügung.
Das Wasserfahrzeug fährt ungeachtet
der Lenkerstellung geradeaus.
UF2H71G0.book Page 76 Tuesday, July 7, 2009 6:41 PM

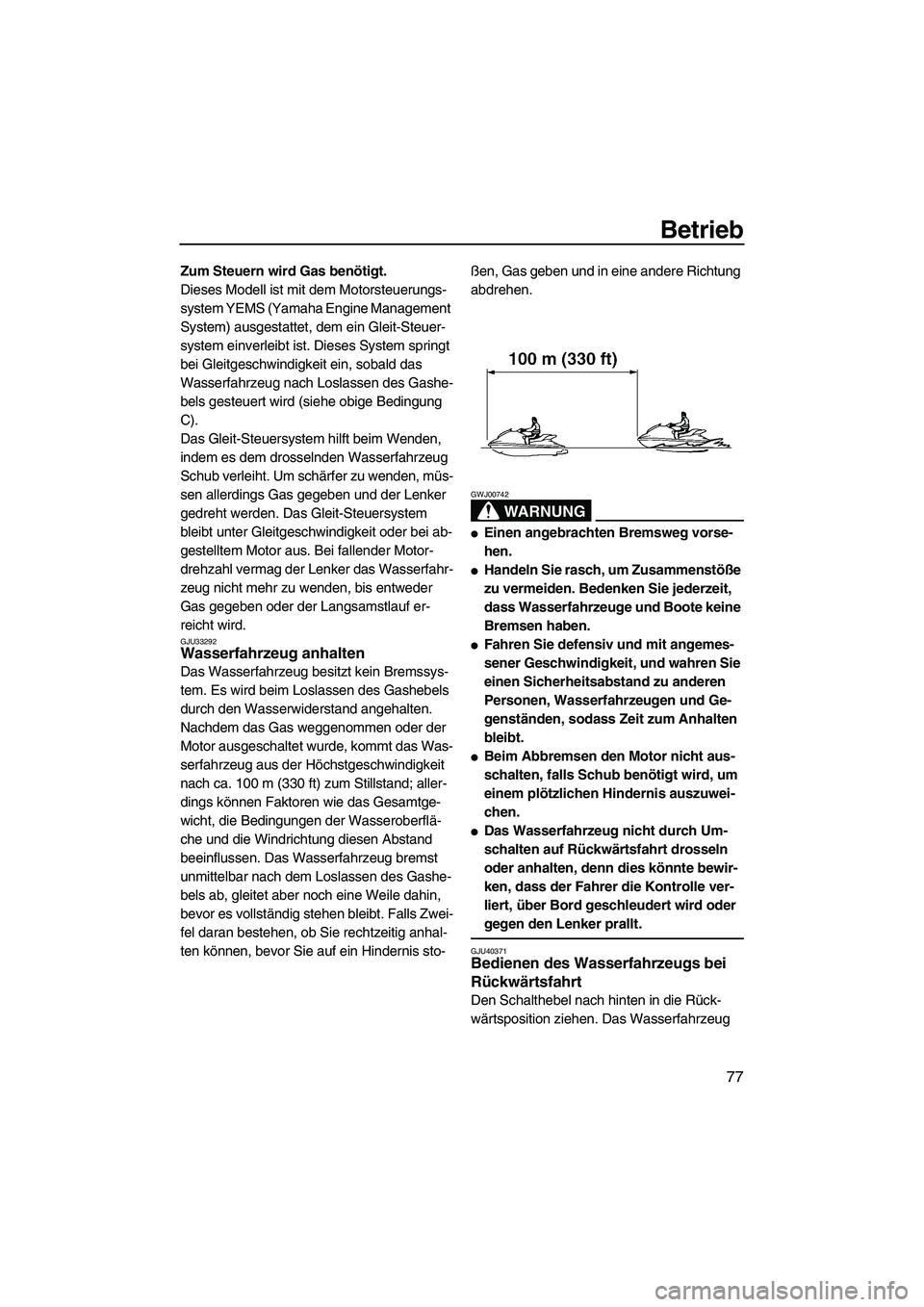

Betrieb
77
Zum Steuern wird Gas benötigt.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird (siehe obige Bedingung
C).
Das Gleit-Steuersystem hilft beim Wenden,
indem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden, müs-
sen allerdings Gas gegeben und der Lenker
gedreht werden. Das Gleit-Steuersystem
bleibt unter Gleitgeschwindigkeit oder bei ab-
gestelltem Motor aus. Bei fallender Motor-
drehzahl vermag der Lenker das Wasserfahr-
zeug nicht mehr zu wenden, bis entweder
Gas gegeben oder der Langsamstlauf er-
reicht wird.
GJU33292Wasserfahrzeug anhalten
Das Wasserfahrzeug besitzt kein Bremssys-
tem. Es wird beim Loslassen des Gashebels
durch den Wasserwiderstand angehalten.
Nachdem das Gas weggenommen oder der
Motor ausgeschaltet wurde, kommt das Was-
serfahrzeug aus der Höchstgeschwindigkeit
nach ca. 100 m (330 ft) zum Stillstand; aller-
dings können Faktoren wie das Gesamtge-
wicht, die Bedingungen der Wasseroberflä-
che und die Windrichtung diesen Abstand
beeinflussen. Das Wasserfahrzeug bremst
unmittelbar nach dem Loslassen des Gashe-
bels ab, gleitet aber noch eine Weile dahin,
bevor es vollständig stehen bleibt. Falls Zwei-
fel daran bestehen, ob Sie rechtzeitig anhal-
ten können, bevor Sie auf ein Hindernis sto-ßen, Gas geben und in eine andere Richtung
abdrehen.
WARNUNG
GWJ00742

Einen angebrachten Bremsweg vorse-
hen.

Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben.

Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu anderen
Personen, Wasserfahrzeugen und Ge-
genständen, sodass Zeit zum Anhalten
bleibt.

Beim Abbremsen den Motor nicht aus-
schalten, falls Schub benötigt wird, um
einem plötzlichen Hindernis auszuwei-
chen.

Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Fahrer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker prallt.
GJU40371Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt
Den Schalthebel nach hinten in die Rück-
wärtsposition ziehen. Das Wasserfahrzeug
UF2H71G0.book Page 77 Tuesday, July 7, 2009 6:41 PM

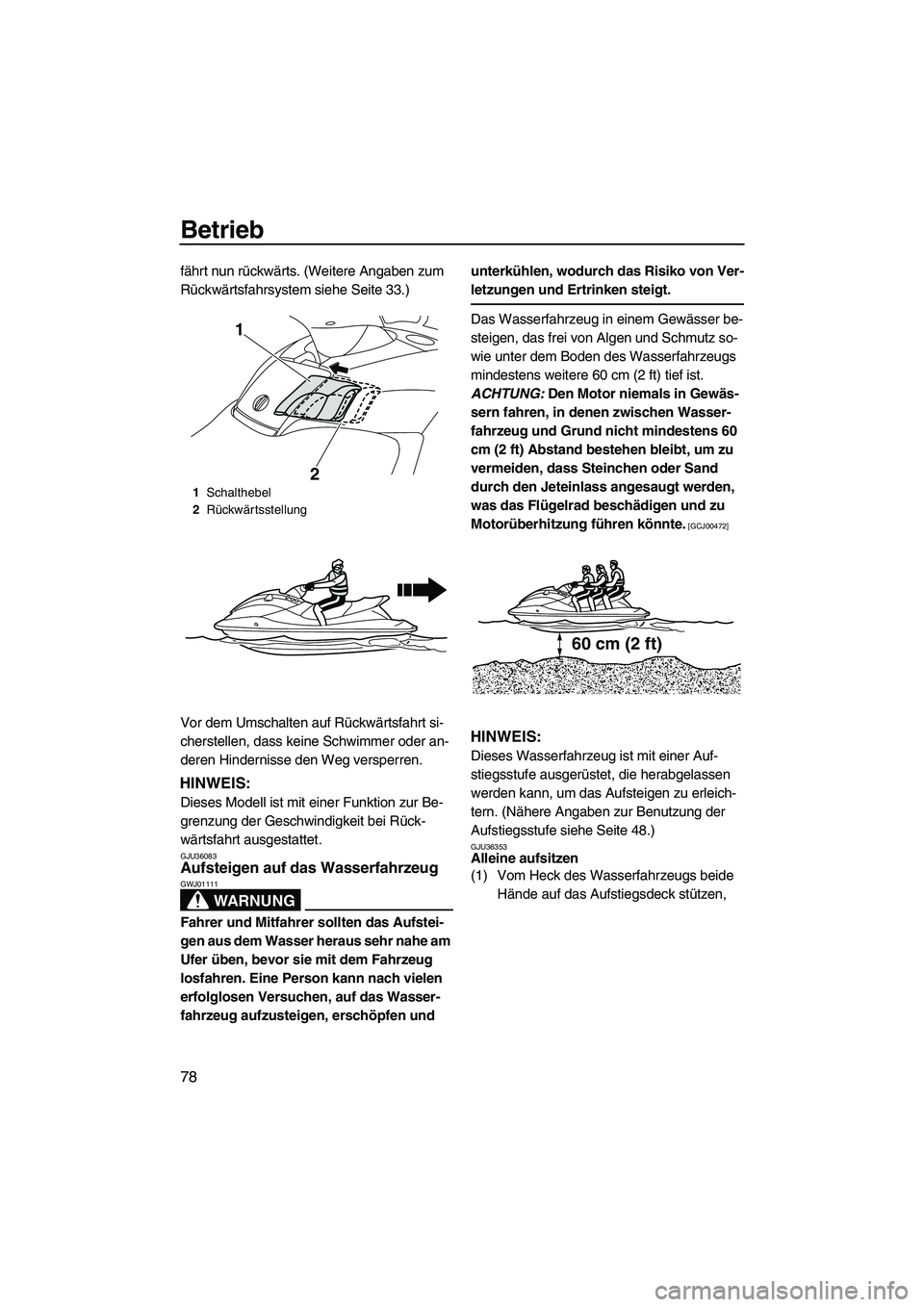

Betrieb
78
fährt nun rückwärts. (Weitere Angaben zum
Rückwärtsfahrsystem siehe Seite 33.)
Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder an-
deren Hindernisse den Weg versperren.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
GJU36083Aufsteigen auf das Wasserfahrzeug
WARNUNG
GWJ01111
Fahrer und Mitfahrer sollten das Aufstei-
gen aus dem Wasser heraus sehr nahe am
Ufer üben, bevor sie mit dem Fahrzeug
losfahren. Eine Person kann nach vielen
erfolglosen Versuchen, auf das Wasser-
fahrzeug aufzusteigen, erschöpfen und unterkühlen, wodurch das Risiko von Ver-
letzungen und Ertrinken steigt.
Das Wasserfahrzeug in einem Gewässer be-
steigen, das frei von Algen und Schmutz so-
wie unter dem Boden des Wasserfahrzeugs
mindestens weitere 60 cm (2 ft) tief ist.
ACHTUNG: Den Motor niemals in Gewäs-
sern fahren, in denen zwischen Wasser-
fahrzeug und Grund nicht mindestens 60
cm (2 ft) Abstand bestehen bleibt, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
[GCJ00472]
HINWEIS:
Dieses Wasserfahrzeug ist mit einer Auf-
stiegsstufe ausgerüstet, die herabgelassen
werden kann, um das Aufsteigen zu erleich-
tern. (Nähere Angaben zur Benutzung der
Aufstiegsstufe siehe Seite 48.)
GJU36353Alleine aufsitzen
(1) Vom Heck des Wasserfahrzeugs beide
Hände auf das Aufstiegsdeck stützen,
1Schalthebel
2Rückwärtsstellung
1
2
60 cm (2 ft)
UF2H71G0.book Page 78 Tuesday, July 7, 2009 6:41 PM

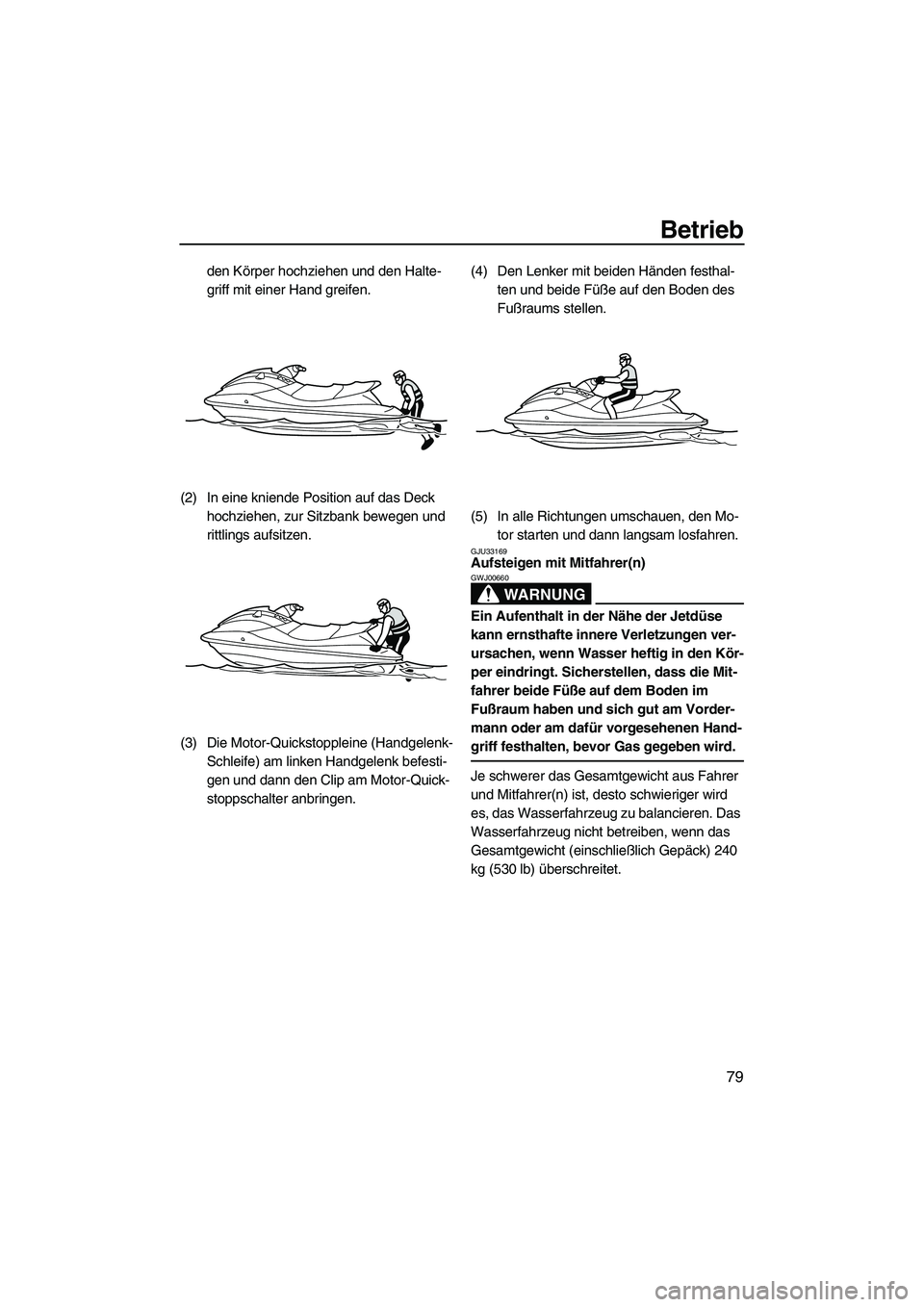

Betrieb
79
den Körper hochziehen und den Halte-
griff mit einer Hand greifen.
(2) In eine kniende Position auf das Deck
hochziehen, zur Sitzbank bewegen und
rittlings aufsitzen.
(3) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen.(4) Den Lenker mit beiden Händen festhal-
ten und beide Füße auf den Boden des
Fußraums stellen.
(5) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
GJU33169Aufsteigen mit Mitfahrer(n)
WARNUNG
GWJ00660
Ein Aufenthalt in der Nähe der Jetdüse
kann ernsthafte innere Verletzungen ver-
ursachen, wenn Wasser heftig in den Kör-
per eindringt. Sicherstellen, dass die Mit-
fahrer beide Füße auf dem Boden im
Fußraum haben und sich gut am Vorder-
mann oder am dafür vorgesehenen Hand-
griff festhalten, bevor Gas gegeben wird.
Je schwerer das Gesamtgewicht aus Fahrer
und Mitfahrer(n) ist, desto schwieriger wird
es, das Wasserfahrzeug zu balancieren. Das
Wasserfahrzeug nicht betreiben, wenn das
Gesamtgewicht (einschließlich Gepäck) 240
kg (530 lb) überschreitet.
UF2H71G0.book Page 79 Tuesday, July 7, 2009 6:41 PM

Betrieb

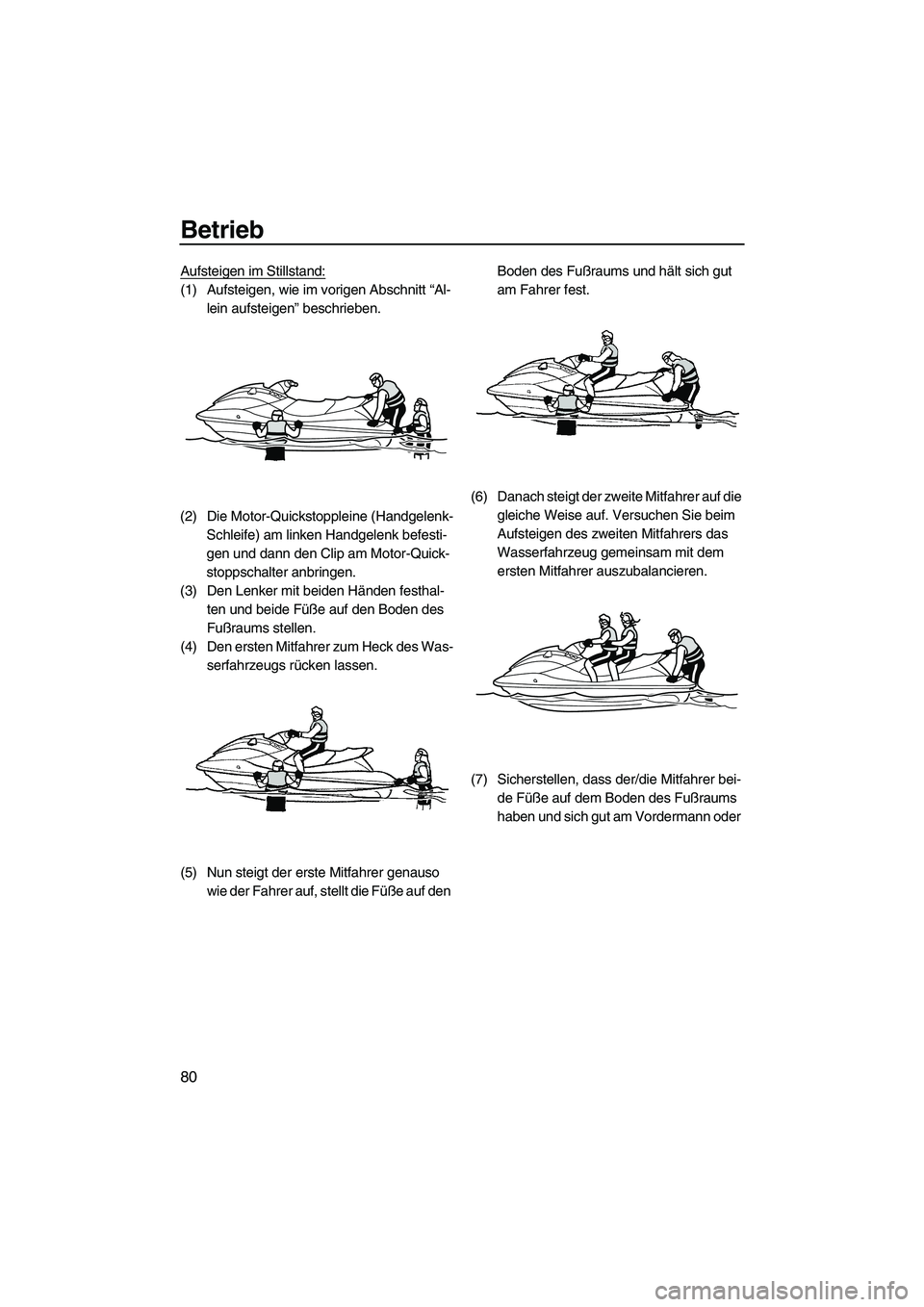

80
Aufsteigen im Stillstand:
(1) Aufsteigen, wie im vorigen Abschnitt “Al-
lein aufsteigen” beschrieben.
(2) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen.
(3) Den Lenker mit beiden Händen festhal-
ten und beide Füße auf den Boden des
Fußraums stellen.
(4) Den ersten Mitfahrer zum Heck des Was-
serfahrzeugs rücken lassen.
(5) Nun steigt der erste Mitfahrer genauso
wie der Fahrer auf, stellt die Füße auf den Boden des Fußraums und hält sich gut
am Fahrer fest.
(6) Danach steigt der zweite Mitfahrer auf die
gleiche Weise auf. Versuchen Sie beim
Aufsteigen des zweiten Mitfahrers das
Wasserfahrzeug gemeinsam mit dem
ersten Mitfahrer auszubalancieren.
(7) Sicherstellen, dass der/die Mitfahrer bei-
de Füße auf dem Boden des Fußraums
haben und sich gut am Vordermann oder
UF2H71G0.book Page 80 Tuesday, July 7, 2009 6:41 PM

Betrieb

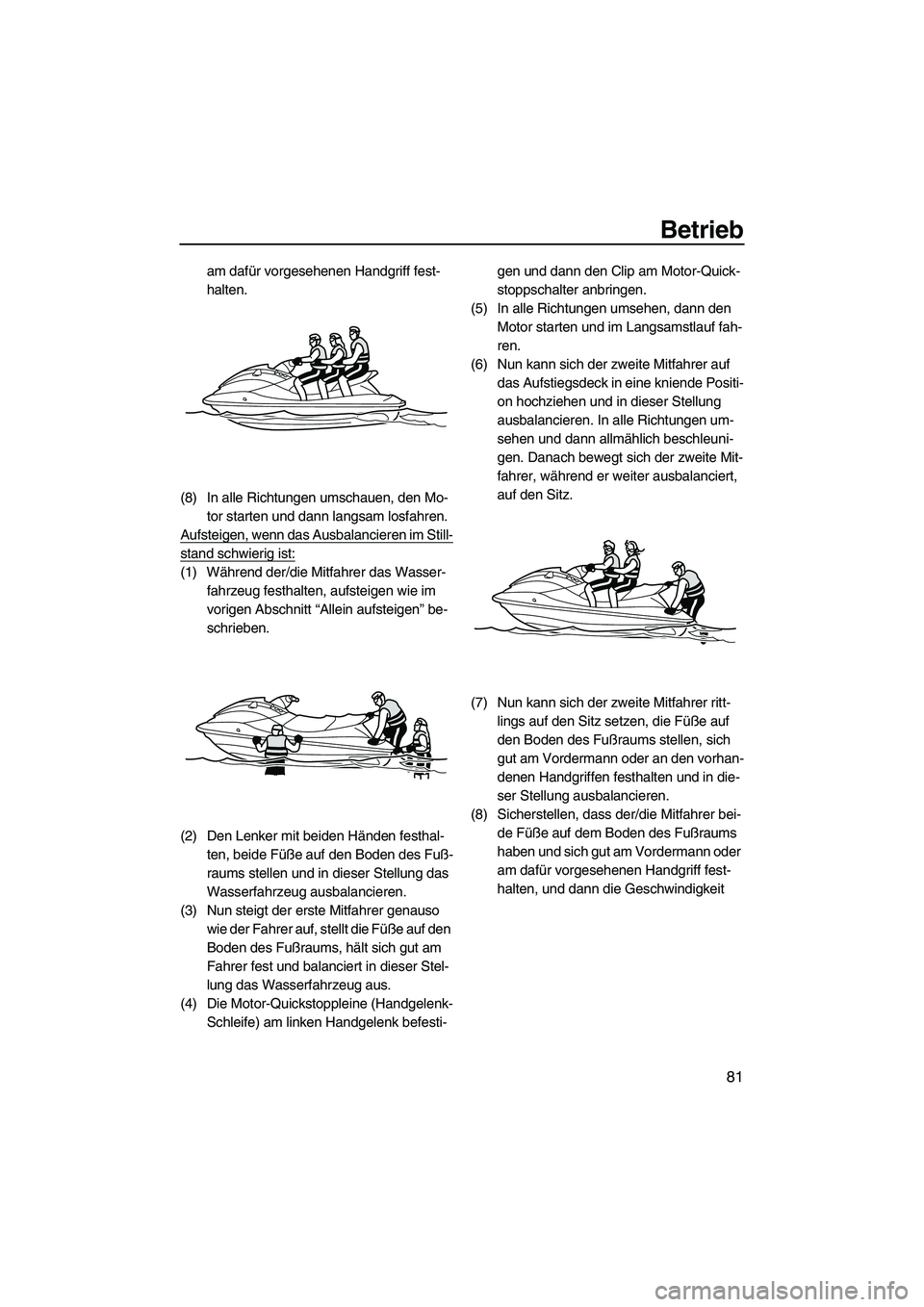

81
am dafür vorgesehenen Handgriff fest-
halten.
(8) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
Aufsteigen, wenn das Ausbalancieren im Still-
stand schwierig ist:
(1) Während der/die Mitfahrer das Wasser-
fahrzeug festhalten, aufsteigen wie im
vorigen Abschnitt “Allein aufsteigen” be-
schrieben.
(2) Den Lenker mit beiden Händen festhal-
ten, beide Füße auf den Boden des Fuß-
raums stellen und in dieser Stellung das
Wasserfahrzeug ausbalancieren.
(3) Nun steigt der erste Mitfahrer genauso
wie der Fahrer auf, stellt die Füße auf den
Boden des Fußraums, hält sich gut am
Fahrer fest und balanciert in dieser Stel-
lung das Wasserfahrzeug aus.
(4) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-gen und dann den Clip am Motor-Quick-
stoppschalter anbringen.
(5) In alle Richtungen umsehen, dann den
Motor starten und im Langsamstlauf fah-
ren.
(6) Nun kann sich der zweite Mitfahrer auf
das Aufstiegsdeck in eine kniende Positi-
on hochziehen und in dieser Stellung
ausbalancieren. In alle Richtungen um-
sehen und dann allmählich beschleuni-
gen. Danach bewegt sich der zweite Mit-
fahrer, während er weiter ausbalanciert,
auf den Sitz.
(7) Nun kann sich der zweite Mitfahrer ritt-
lings auf den Sitz setzen, die Füße auf
den Boden des Fußraums stellen, sich
gut am Vordermann oder an den vorhan-
denen Handgriffen festhalten und in die-
ser Stellung ausbalancieren.
(8) Sicherstellen, dass der/die Mitfahrer bei-
de Füße auf dem Boden des Fußraums
haben und sich gut am Vordermann oder
am dafür vorgesehenen Handgriff fest-
halten, und dann die Geschwindigkeit
UF2H71G0.book Page 81 Tuesday, July 7, 2009 6:41 PM

Betrieb

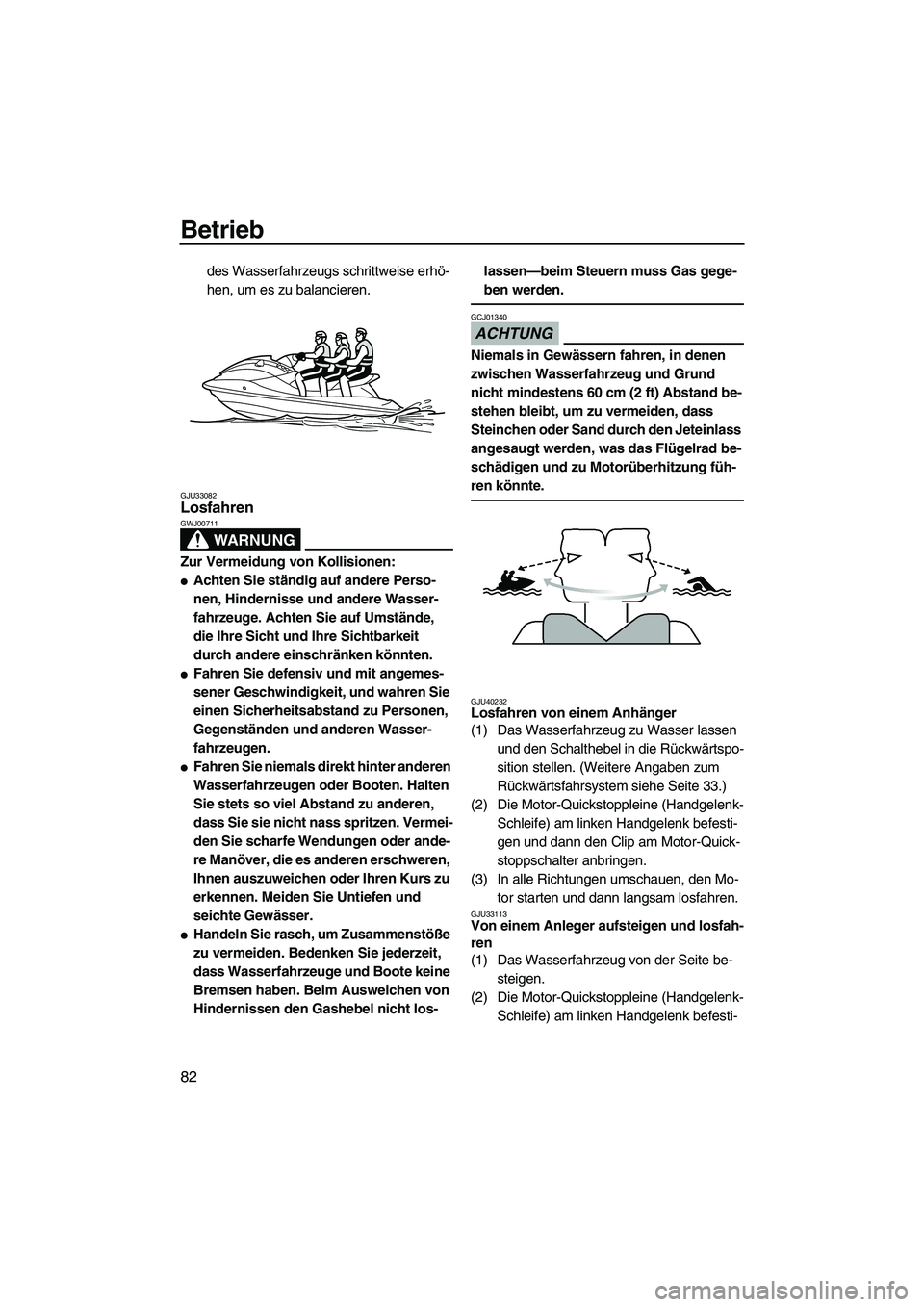

82
des Wasserfahrzeugs schrittweise erhö-
hen, um es zu balancieren.
GJU33082Losfahren
WARNUNG
GWJ00711
Zur Vermeidung von Kollisionen:

Achten Sie ständig auf andere Perso-
nen, Hindernisse und andere Wasser-
fahrzeuge. Achten Sie auf Umstände,
die Ihre Sicht und Ihre Sichtbarkeit
durch andere einschränken könnten.

Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu Personen,
Gegenständen und anderen Wasser-
fahrzeugen.

Fahren Sie niemals direkt hinter anderen
Wasserfahrzeugen oder Booten. Halten
Sie stets so viel Abstand zu anderen,
dass Sie sie nicht nass spritzen. Vermei-
den Sie scharfe Wendungen oder ande-
re Manöver, die es anderen erschweren,
Ihnen auszuweichen oder Ihren Kurs zu
erkennen. Meiden Sie Untiefen und
seichte Gewässer.

Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben. Beim Ausweichen von
Hindernissen den Gashebel nicht los-lassen—beim Steuern muss Gas gege-
ben werden.
ACHTUNG
GCJ01340
Niemals in Gewässern fahren, in denen
zwischen Wasserfahrzeug und Grund
nicht mindestens 60 cm (2 ft) Abstand be-
stehen bleibt, um zu vermeiden, dass
Steinchen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad be-
schädigen und zu Motorüberhitzung füh-
ren könnte.
GJU40232Losfahren von einem Anhänger
(1) Das Wasserfahrzeug zu Wasser lassen
und den Schalthebel in die Rückwärtspo-
sition stellen. (Weitere Angaben zum
Rückwärtsfahrsystem siehe Seite 33.)
(2) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen.
(3) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
GJU33113Von einem Anleger aufsteigen und losfah-
ren
(1) Das Wasserfahrzeug von der Seite be-
steigen.
(2) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
UF2H71G0.book Page 82 Tuesday, July 7, 2009 6:41 PM
