YAMAHA FX SHO 2012 Manuale duso (in Italian)

Utilizzo delle dotazioni
53
HJU37381Maniglia di risalita
La maniglia di risalita viene utilizzata per risa-
lire a bordo dall’acqua.
HJU34864Gradino di risalita
Il gradino di risalita viene utilizzato per facilita-
re la risalita a bordo dall’acqua.
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradino
ritorna automaticamente alla posizione origi-
nale. AVVERTENZA! Non usare il gradino
di risalita per alzare la moto d’acqua. Il gra-
dino di risalita non è progettato per sup-
portare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac-qua potrebbe cadere, provocando feri-
menti gravi.
[HWJ01211]
ATTENZIONE
HCJ00742
Usare il gradino di risalita soltanto per sa-
lire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro sco-
po. La moto d’acqua potrebbe danneggiar-
si.
HJU34872Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si trasporta,
ormeggia, o la si traina in emergenza. (Vede-
1Maniglia di risalita
1
1Gradino di risalita
1
UF2S70H0.book Page 53 Wednesday, December 7, 2011 4:59 PM

Utilizzo delle dotazioni
54
re pagina 112 per informazioni sul traino della
moto d’acqua.)
HJU34881Golfari di poppa
I golfari di poppa servono per agganciare una
cima alla moto d’acqua quando la si trasporta
o la si ormeggia.
HJU40420Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina uno
sciatore d’acqua. AVVERTENZA! Non usare
la galloccia per alzare la moto d’acqua. La
galloccia non è progettata per supportare
il peso della moto d’acqua. Se la gallocciasi rompe, la moto d’acqua potrebbe cade-
re, provocando lesioni gravi.
[HWJ01510]
HJU34892
Gallocce a scomparsa (FX Cruiser
SHO)
Le gallocce a scomparsa servono per aggan-
ciare una cima alla moto d’acqua quando la si
ormeggia.
Per usare una galloccia a scomparsa, tirarla
verso l’alto. Quando viene rilasciata, la galloc-
cia a scomparsa ritorna automaticamente alla
posizione originale. AVVERTENZA! Non uti-
lizzare le gallocce a scomparsa per solle-
vare la moto d’acqua. Le gallocce a
scomparsa non sono progettate per sup-
portare il peso della moto d’acqua. Se le
gallocce a scomparsa si rompono, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00821]
1Golfare di prua
1Golfare di poppa
1
1
1Galloccia
1Galloccia a scomparsa
1
1
UF2S70H0.book Page 54 Wednesday, December 7, 2011 4:59 PM

Utilizzo delle dotazioni
55
HJU42290Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Gli scomparti portaoggetti impermeabili all’ac-
qua sono a tenuta stagna soltanto se ben
chiusi. Se si trasportano oggetti che vanno te-
nuti asciutti, riporli in una busta impermeabile.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.
HJU42210Gavone di prua
Il gavone di prua si trova sotto il cofano.
Per aprire il gavone di prua:
Tirare all’indietro la leva a scatto del cofano,
quindi sollevare la parte posteriore del cofa-
no.Per chiudere il gavone di prua:
Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizio-
ne.
Per scaricare l’acqua dal gavone di prua:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del gavone per scaricare l’acqua
presente nel vano motore.
(2) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
HJU35163Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
1Leva a scatto del cofano
1Gavone di prua
1
1
Gavone di prua:
Capacità:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Limite di carico:
5.0 kg (11 lb)
1Tappo di scarico
1
UF2S70H0.book Page 55 Wednesday, December 7, 2011 4:59 PM

Utilizzo delle dotazioni
56

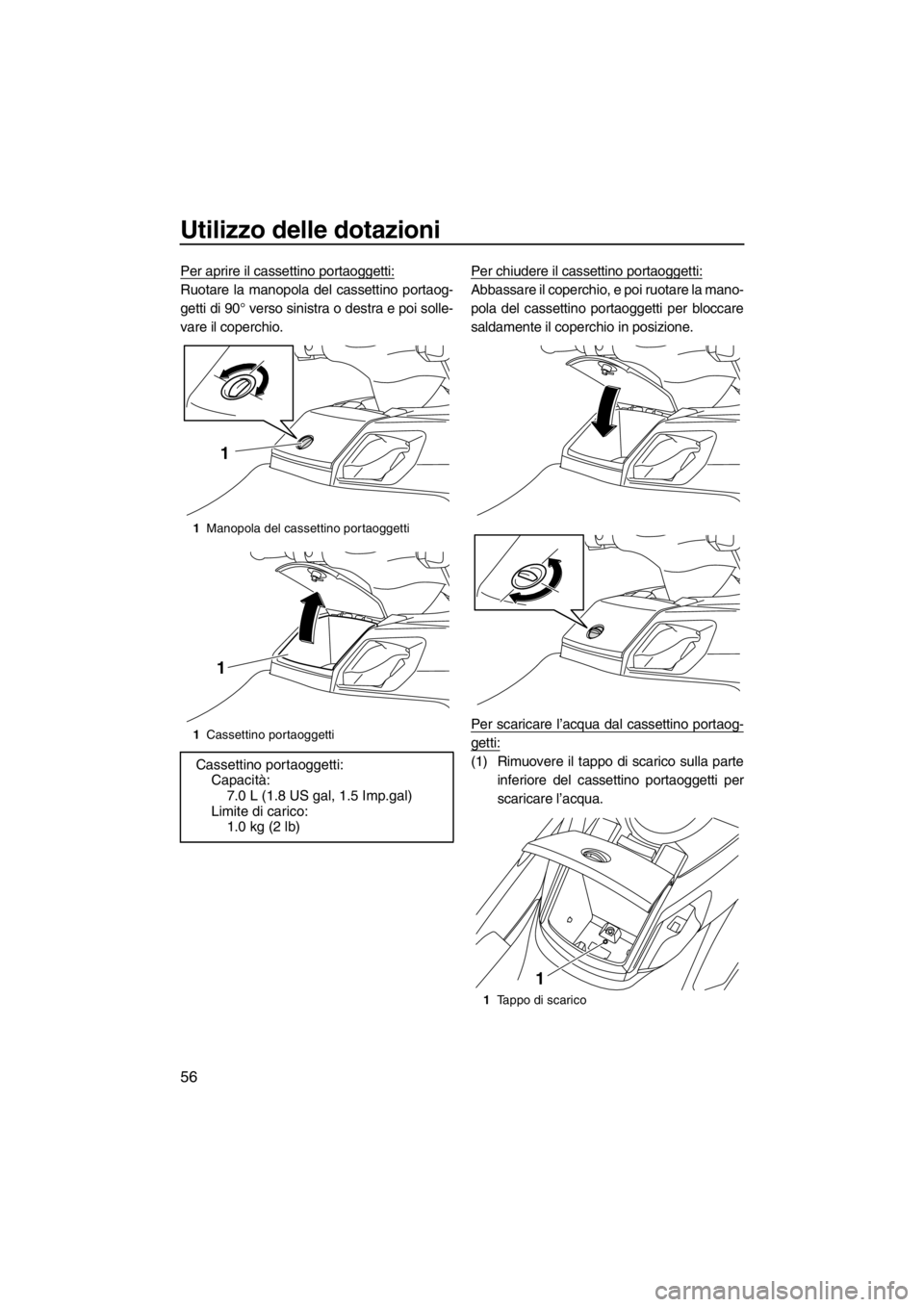

Per aprire il cassettino portaoggetti:
Ruotare la manopola del cassettino portaog-
getti di 90° verso sinistra o destra e poi solle-
vare il coperchio.Per chiudere il cassettino portaoggetti:Abbassare il coperchio, e poi ruotare la mano-
pola del cassettino portaoggetti per bloccare
saldamente il coperchio in posizione.
Per scaricare l’acqua dal cassettino portaog-
getti:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del cassettino portaoggetti per
scaricare l’acqua.
1Manopola del cassettino portaoggetti
1Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:
7.0 L (1.8 US gal, 1.5 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
1Tappo di scarico
1
UF2S70H0.book Page 56 Wednesday, December 7, 2011 4:59 PM

Utilizzo delle dotazioni
57

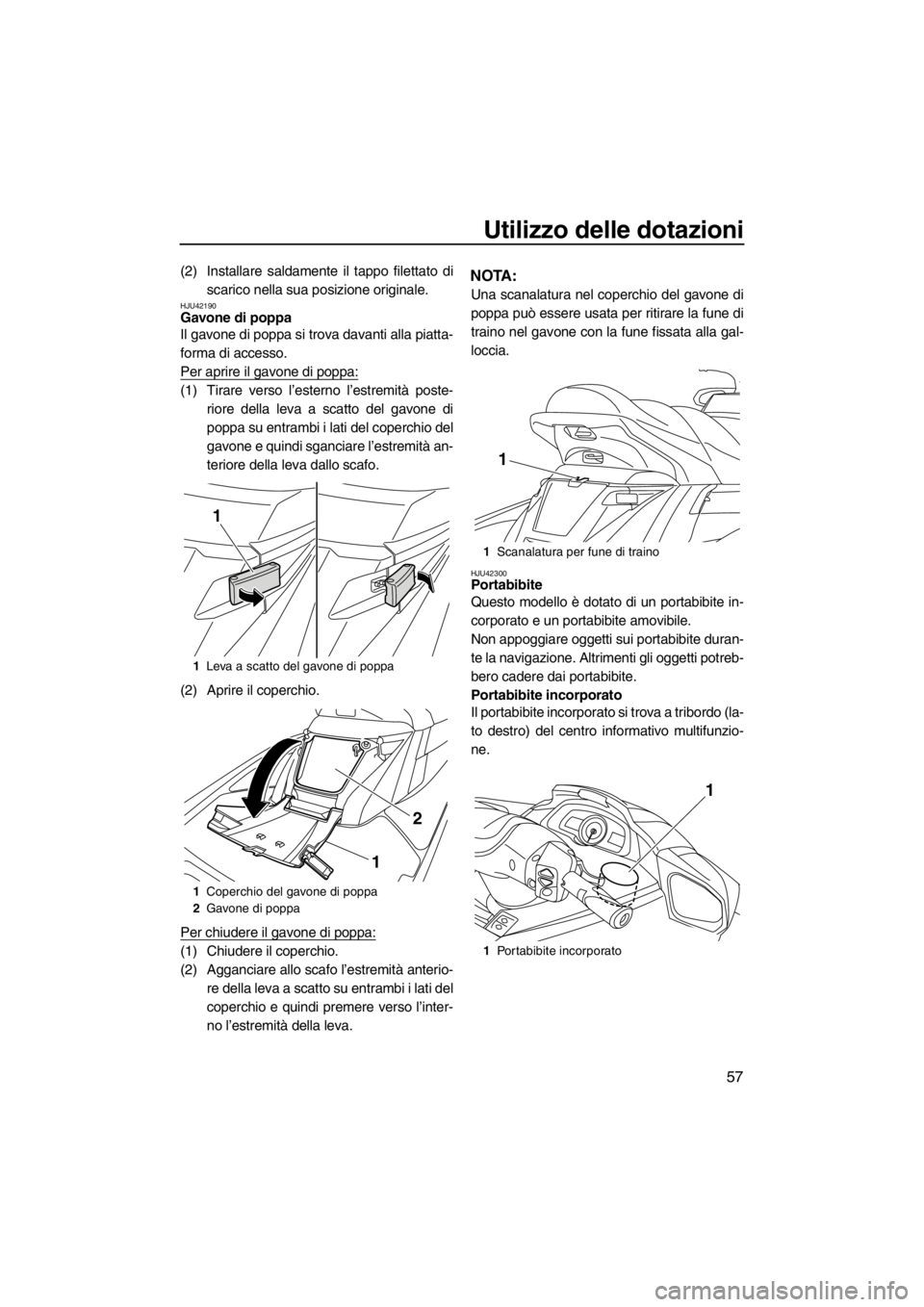

(2) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
HJU42190Gavone di poppa
Il gavone di poppa si trova davanti alla piatta-
forma di accesso.
Per aprire il gavone di poppa:
(1) Tirare verso l’esterno l’estremità poste-
riore della leva a scatto del gavone di
poppa su entrambi i lati del coperchio del
gavone e quindi sganciare l’estremità an-
teriore della leva dallo scafo.
(2) Aprire il coperchio.
Per chiudere il gavone di poppa:
(1) Chiudere il coperchio.
(2) Agganciare allo scafo l’estremità anterio-
re della leva a scatto su entrambi i lati del
coperchio e quindi premere verso l’inter-
no l’estremità della leva.
NOTA:
Una scanalatura nel coperchio del gavone di
poppa può essere usata per ritirare la fune di
traino nel gavone con la fune fissata alla gal-
loccia.
HJU42300Portabibite
Questo modello è dotato di un portabibite in-
corporato e un portabibite amovibile.
Non appoggiare oggetti sui portabibite duran-
te la navigazione. Altrimenti gli oggetti potreb-
bero cadere dai portabibite.
Portabibite incorporato
Il portabibite incorporato si trova a tribordo (la-
to destro) del centro informativo multifunzio-
ne.
1Leva a scatto del gavone di poppa
1Coperchio del gavone di poppa
2Gavone di poppa
1
2
1
1Scanalatura per fune di traino
1Portabibite incorporato
1
1
UF2S70H0.book Page 57 Wednesday, December 7, 2011 4:59 PM

Utilizzo delle dotazioni
58

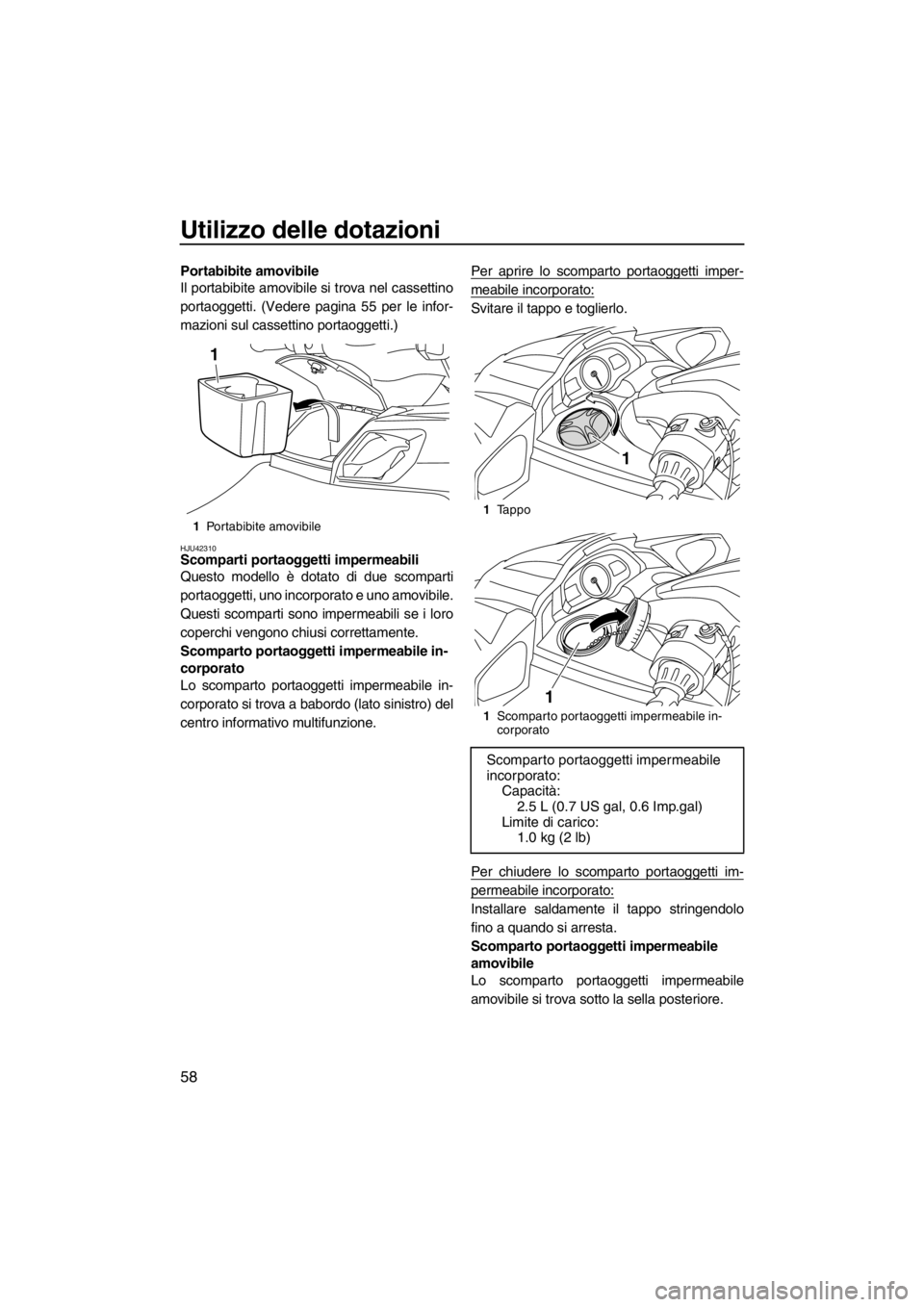

Portabibite amovibile
Il portabibite amovibile si trova nel cassettino
portaoggetti. (Vedere pagina 55 per le infor-
mazioni sul cassettino portaoggetti.)
HJU42310Scomparti portaoggetti impermeabili
Questo modello è dotato di due scomparti
portaoggetti, uno incorporato e uno amovibile.
Questi scomparti sono impermeabili se i loro
coperchi vengono chiusi correttamente.
Scomparto portaoggetti impermeabile in-
corporato
Lo scomparto portaoggetti impermeabile in-
corporato si trova a babordo (lato sinistro) del
centro informativo multifunzione.Per aprire lo scomparto portaoggetti imper-
meabile incorporato:
Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile incorporato:
Installare saldamente il tappo stringendolo
fino a quando si arresta.
Scomparto portaoggetti impermeabile
amovibile
Lo scomparto portaoggetti impermeabile
amovibile si trova sotto la sella posteriore.
1Portabibite amovibile
1
1Ta p p o
1Scomparto portaoggetti impermeabile in-
corporato
Scomparto portaoggetti impermeabile
incorporato:
Capacità:
2.5 L (0.7 US gal, 0.6 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
UF2S70H0.book Page 58 Wednesday, December 7, 2011 4:59 PM

Utilizzo delle dotazioni
59

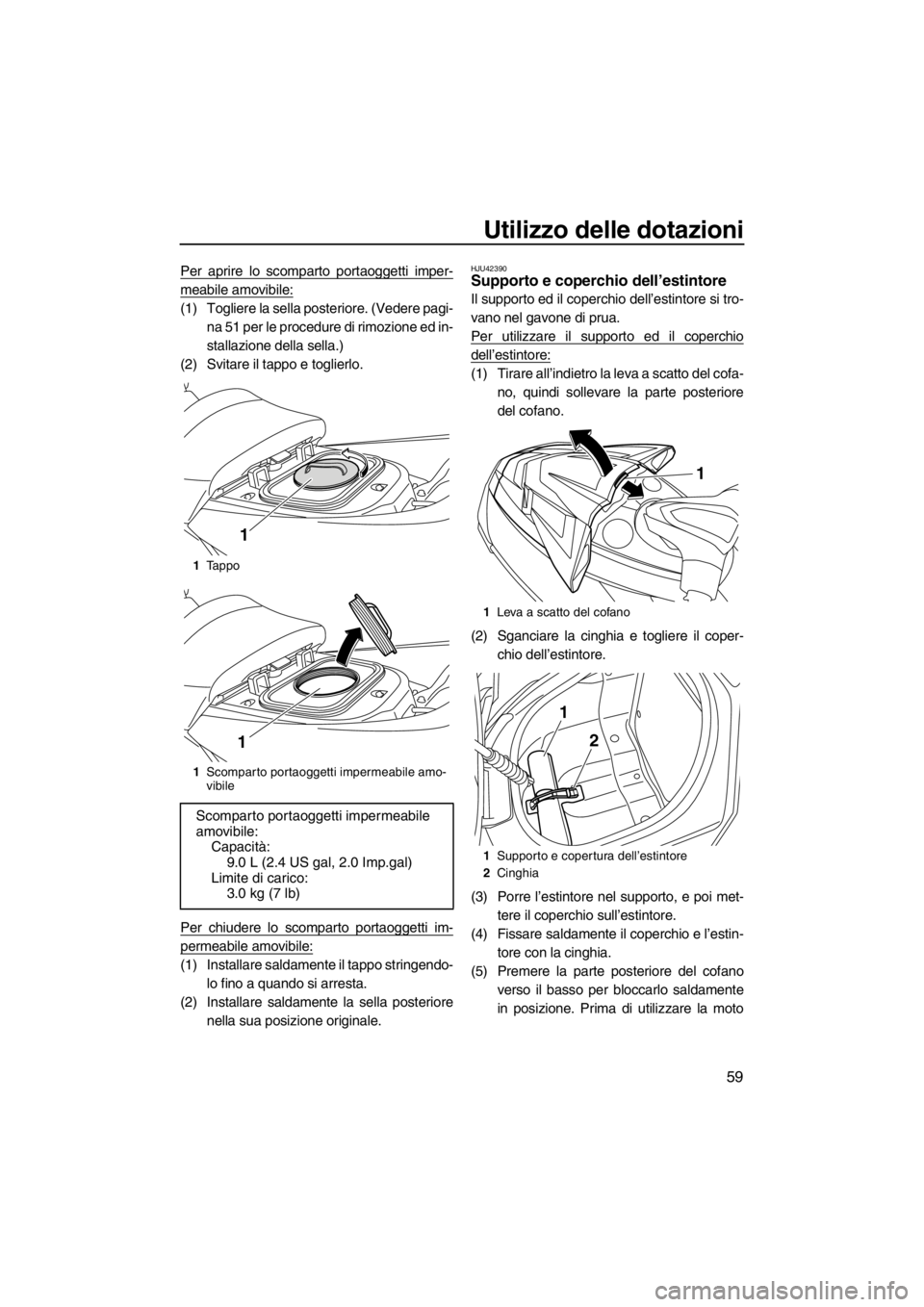

Per aprire lo scomparto portaoggetti imper-
meabile amovibile:
(1) Togliere la sella posteriore. (Vedere pagi-
na 51 per le procedure di rimozione ed in-
stallazione della sella.)
(2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile amovibile:
(1) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
(2) Installare saldamente la sella posteriore
nella sua posizione originale.
HJU42390Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si tro-
vano nel gavone di prua.
Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Tirare all’indietro la leva a scatto del cofa-
no, quindi sollevare la parte posteriore
del cofano.
(2) Sganciare la cinghia e togliere il coper-
chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met-
tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin-
tore con la cinghia.

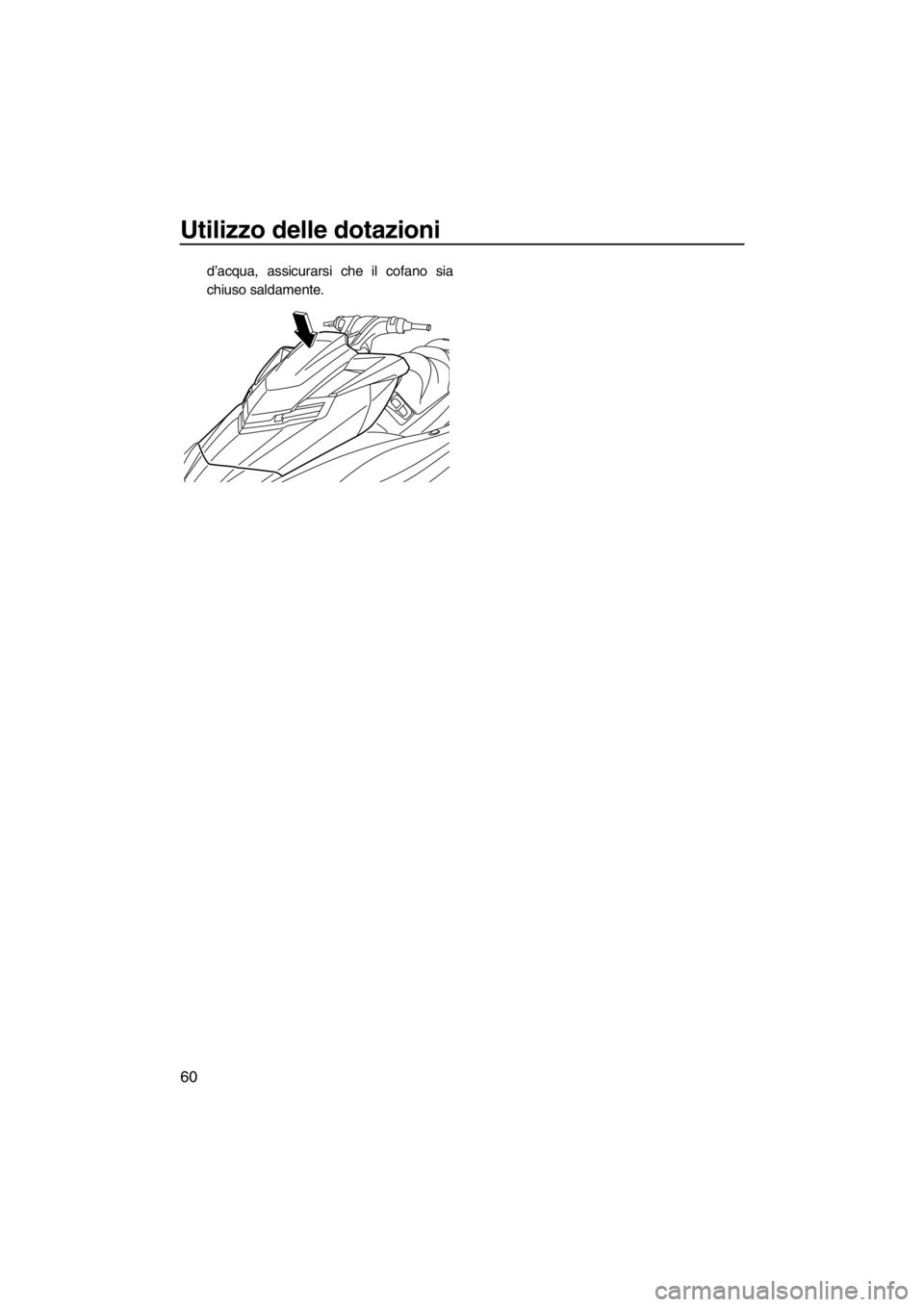

(5) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
1Tappo
1Scomparto portaoggetti impermeabile amo-
vibile
Scomparto portaoggetti impermeabile
amovibile:
Capacità:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Limite di carico:
3.0 kg (7 lb)
1
1
1Leva a scatto del cofano
1Supporto e copertura dell’estintore
2Cinghia
1
1
2
UF2S70H0.book Page 59 Wednesday, December 7, 2011 4:59 PM

Utilizzo delle dotazioni
60
d’acqua, assicurarsi che il cofano sia
chiuso saldamente.
UF2S70H0.book Page 60 Wednesday, December 7, 2011 4:59 PM

Requisiti per il funzionamento ed il comando
61
HJU31822
Requisiti relativi al carburante HJU42400Carburante
AVVERTENZA
HWJ00282
●La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
●La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
ATTENZIONE
HCJ00321
●Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
●Evitare la penetrazione di acqua o di cor-
pi estranei nel serbatoio del carburante.
Se contaminato, il carburante può pro-
vocare prestazioni scarse e danneggia-
menti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alcool:
quello contenente etanolo e quello contenen-
te metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di otta-
no minimo. L’E-85 è una miscela di carburan-
te contenente l’85% di etanolo e pertanto non
deve venire usato in questa moto d’acqua.
Tutte le miscele all’etanolo che contengono
più del 10% di etanolo possono provocare il
danneggiamento del circuito del carburante o
problemi nelle prestazioni del motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perchè può pro-
vocare il danneggiamento del circuito del car-
burante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-
re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona
ben ventilata ed in posizione orizzontale.
(3) Rimuovere le selle, e poi controllare il li-
vello del carburante. (Vedere pagina 51
per le procedure di rimozione ed installa-
zione della sella.)
Carburante consigliato:
Benzina normale senza piombo con
un minimo numero di ottano pari a
86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
UF2S70H0.book Page 61 Wednesday, December 7, 2011 4:59 PM

Requisiti per il funzionamento ed il comando
62
(4) Tirare all’indietro la leva a scatto del cofa-
no, quindi sollevare la parte posteriore
del cofano.
(5) Svitare il tappo del bocchettone del ser-
batoio del carburante e toglierlo.
(6) Aggiungere lentamente del carburante al
serbatoio.(7) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa 50
mm (2 in) dal limite superiore del serbato-
io. Non riempire eccessivamente il serba-
toio carburante. Considerando che il
carburante, riscaldandosi, si espande, il
calore del motore o del sole può fare tra-
boccare il carburante dal serbatoio. Non
lasciare la moto d’acqua con il serbatoio
carburante pieno sotto la luce solare di-
retta.
(8) Eliminare immediatamente il carburante
fuoriuscito con un panno asciutto.
(9) Installare saldamente il tappo del boc-
chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
1Leva a scatto del cofano
1Tappo del bocchettone del serbatoio del
carburante
1
1
Capacità del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
1Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1
UF2S70H0.book Page 62 Wednesday, December 7, 2011 4:59 PM
