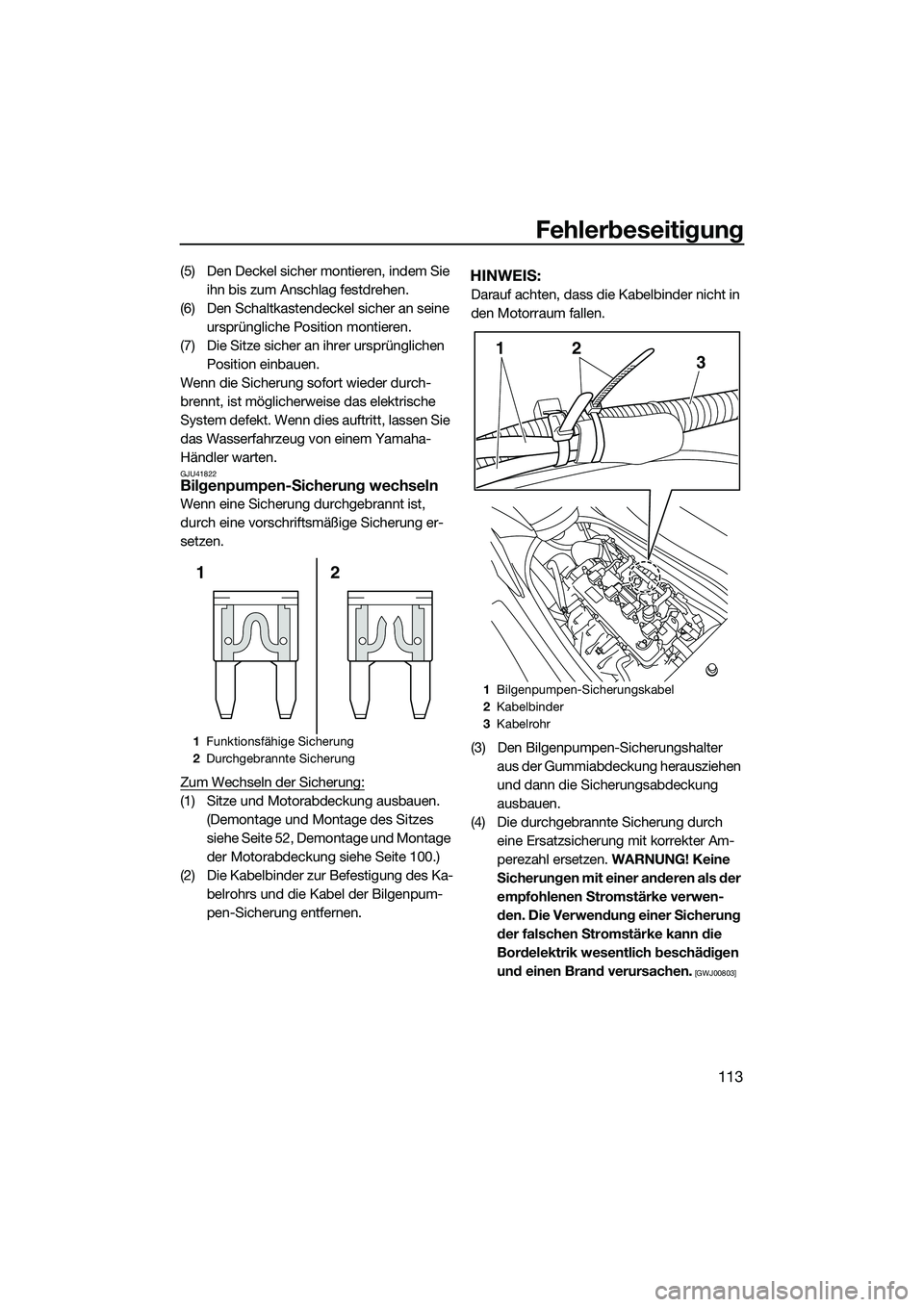

Fehlerbeseitigung
113
(5) Den Deckel sicher montieren, indem Sie ihn bis zum Anschlag festdrehen.
(6) Den Schaltkastendeckel sicher an seine ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU41822Bilgenpumpen-Sicherung wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Zum Wechseln der Sicherung:
(1) Sitze und Motorabdeckung ausbauen. (Demontage und Montage des Sitzes
siehe Seite 52, Demontage und Montage
der Motorabdeckung siehe Seite 100.)
(2) Die Kabelbinder zur Befestigung des Ka- belrohrs und die Kabel der Bilgenpum-
pen-Sicherung entfernen.
HINWEIS:
Darauf achten, dass die Kabelbinder nicht in
den Motorraum fallen.
(3) Den Bilgenpumpen-Sicherungshalter aus der Gummiabdeckung herausziehen
und dann die Sicherungsabdeckung
ausbauen.
(4) Die durchgebrannte Sicherung durch eine Ersatzsicherung mit korrekter Am-
perezahl ersetzen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwen-
den. Die Verwendung einer Sicherung
der falschen Stromstärke kann die
Bordelektrik wesentlich beschädigen
und einen Brand verursachen.
[GWJ00803]
1 Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
2
1
1 Bilgenpumpen-Sicherungskabel
2 Kabelbinder
3 Kabelrohr
213
UF3J70G0.book Page 113 Thursday, October 10, 2013 11:02 AM

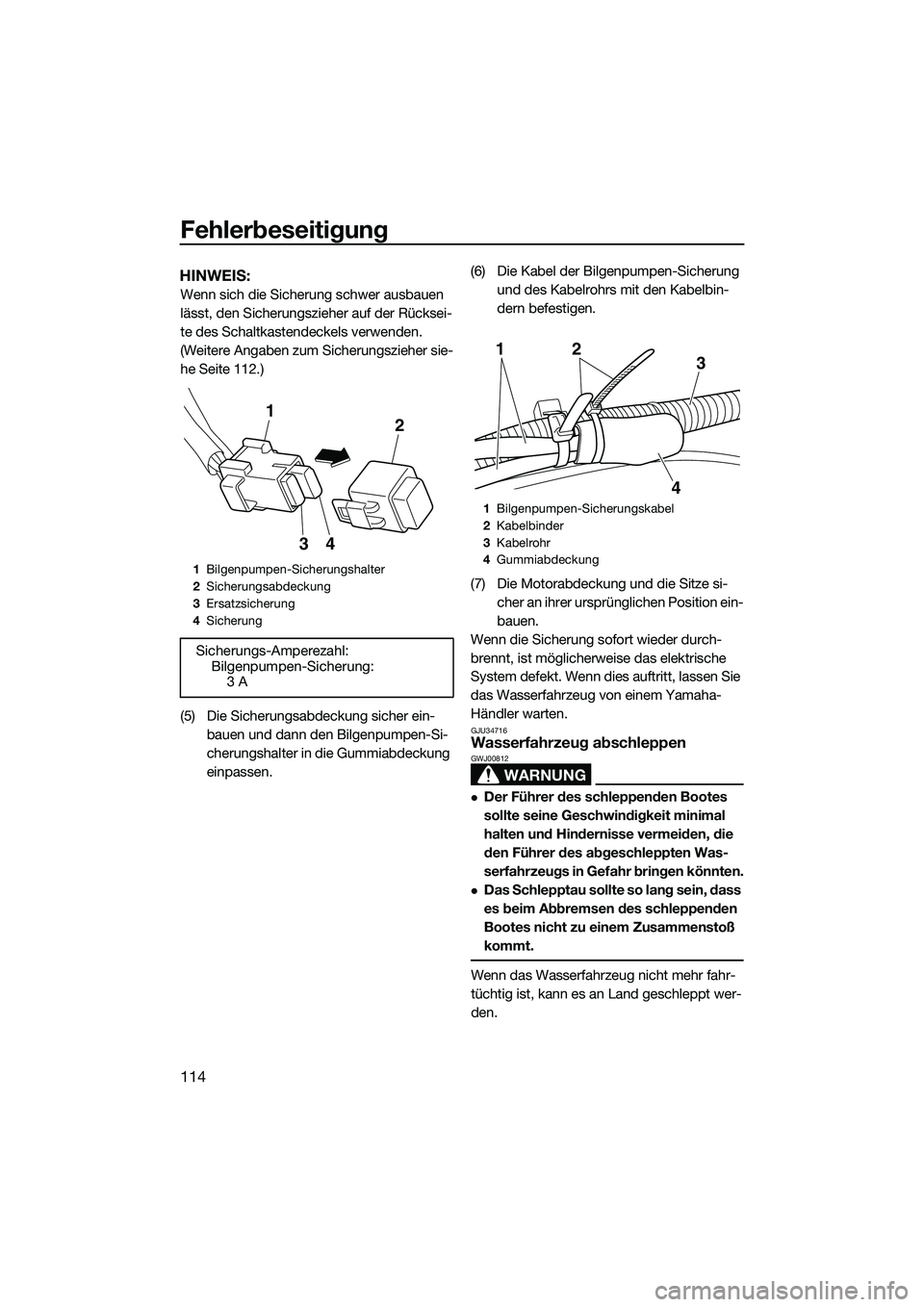

Fehlerbeseitigung
114
HINWEIS:
Wenn sich die Sicherung schwer ausbauen
lässt, den Sicherungszieher auf der Rücksei-
te des Schaltkastendeckels verwenden.
(Weitere Angaben zum Sicherungszieher sie-
he Seite 112.)
(5) Die Sicherungsabdeckung sicher ein-bauen und dann den Bilgenpumpen-Si-
cherungshalter in die Gummiabdeckung
einpassen. (6) Die Kabel der Bilgenpumpen-Sicherung
und des Kabelrohrs mit den Kabelbin-
dern befestigen.
(7) Die Motorabdeckung und die Sitze si- cher an ihrer ursprünglichen Position ein-
bauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des a bgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
1 Bilgenpumpen-Sicherungshalter
2 Sicherungsabdeckung
3 Ersatzsicherung
4 Sicherung
Sicherungs-Amperezahl:
Bilgenpumpen-Sicherung:3 A
21
43
1Bilgenpumpen-Sicherungskabel
2 Kabelbinder
3 Kabelrohr
4 Gummiabdeckung
213
4
UF3J70G0.book Page 114 Thursday, October 10, 2013 11:02 AM

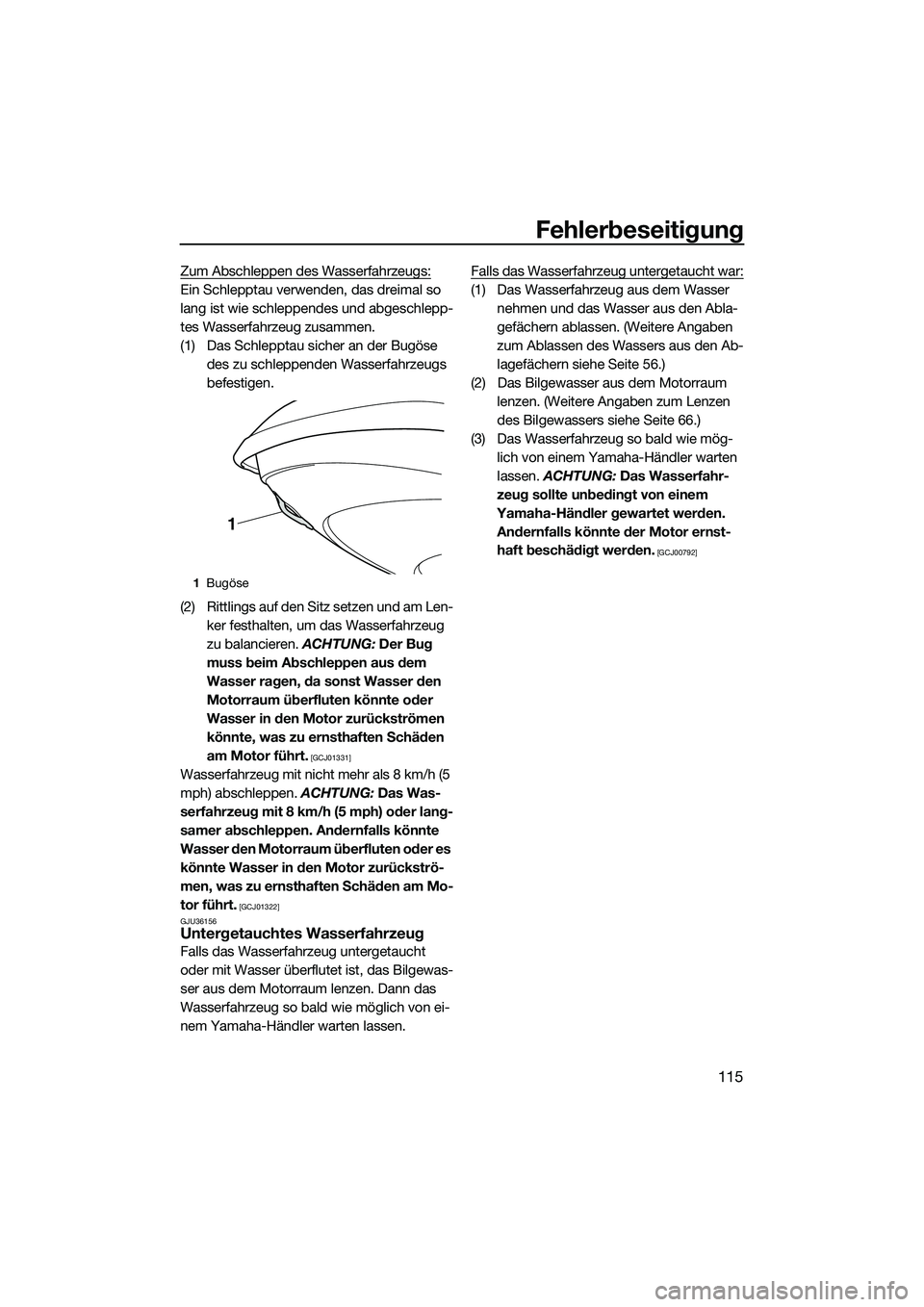

Fehlerbeseitigung
115
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen. Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 56.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 66.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
1 Bugöse
1
UF3J70G0.book Page 115 Thursday, October 10, 2013 11:02 AM

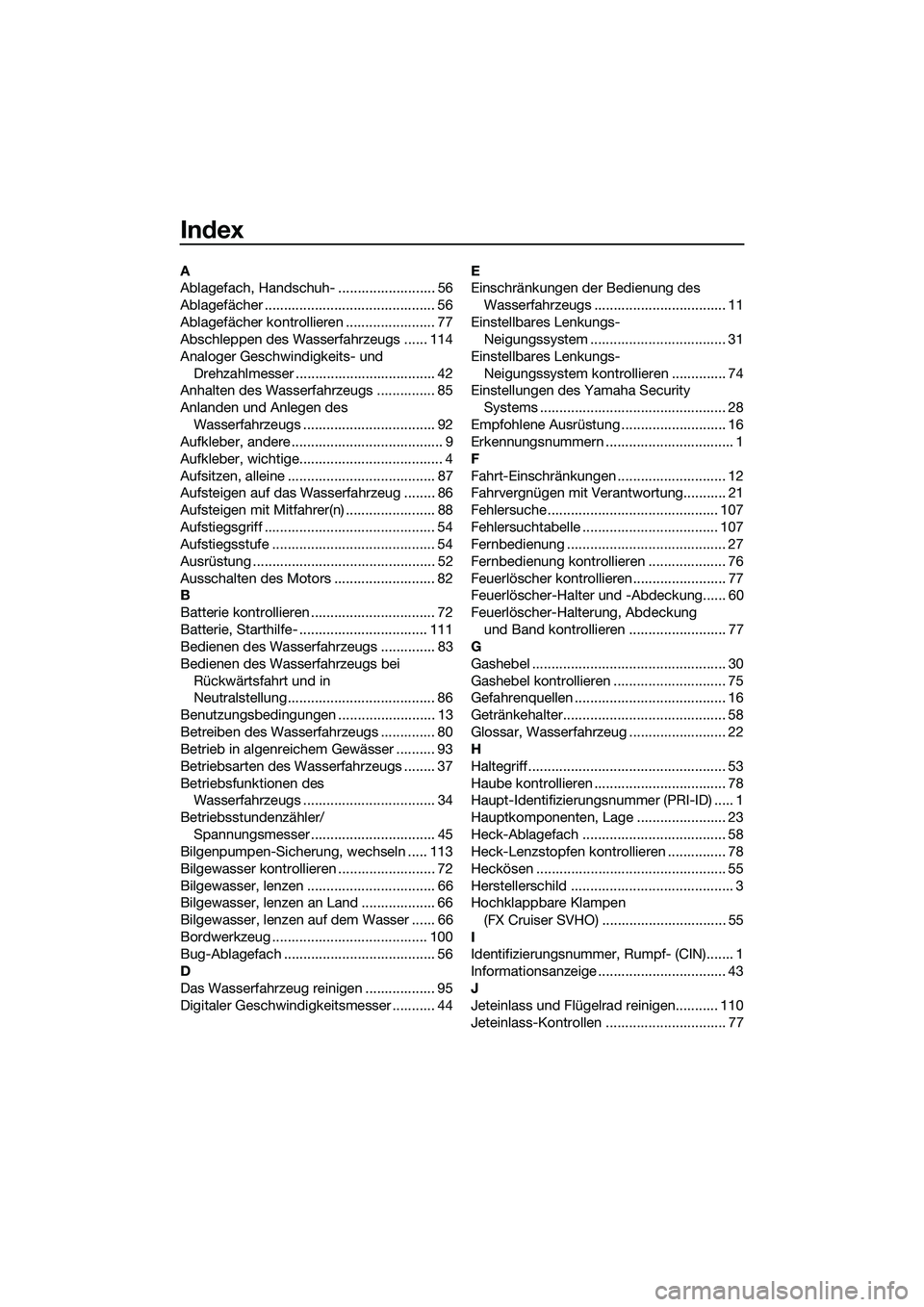

Index
A
Ablagefach, Handschuh- ......................... 56
Ablagefächer ............................................ 56
Ablagefächer kontrollieren ....................... 77
Abschleppen des Wasserfahrzeugs ...... 114
Analoger Geschwindigkeits- und Drehzahlmesser .................................... 42
Anhalten des Wasserfahrzeugs ............... 85
Anlanden und Anlegen des
Wasserfahrzeugs .................................. 92
Aufkleber, andere ....................................... 9
Aufkleber, wichtige..................................... 4
Aufsitzen, alleine ...................................... 87
Aufsteigen auf das Wasserfahrzeug ........ 86
Aufsteigen mit Mitfahrer(n) ....................... 88
Aufstiegsgriff ............................................ 54
Aufstiegsstufe .......................................... 54
Ausrüstung ............................................... 52
Ausschalten des Motors .......................... 82
B
Batterie kontrollieren ................................ 72
Batterie, Starthilfe- ................................. 111
Bedienen des Wasserfahrzeugs .............. 83
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in
Neutralstellung...................................... 86
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 80
Betrieb in algenreichem Gewässer .......... 93
Betriebsarten des Wasserfahrzeugs ........ 37
Betriebsfunktionen des Wasserfahrzeugs .................................. 34
Betriebsstundenzähler/ Spannungsmesser ................................ 45
Bilgenpumpen-Sicherung, wechseln ..... 113
Bilgewasser kontrollieren ......................... 72
Bilgewasser, lenzen ................................. 66
Bilgewasser, lenzen an Land ................... 66
Bilgewasser, lenzen auf dem Wasser ...... 66
Bordwerkzeug ........................................ 100
Bug-Ablagefach ....................................... 56
D
Das Wasserfahrzeug reinigen .................. 95
Digitaler Geschwindigkeitsmesser ........... 44 E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................. 11
Einstellbares Lenkungs- Neigungssystem ................................... 31
Einstellbares Lenkungs- Neigungssystem kontrollieren .............. 74
Einstellungen des Yamaha Security
Systems ................................................ 28
Empfohlene Ausrüstung ........................... 16
Erkennungsnummern ................................. 1
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung........... 21
Fehlersuche............................................ 107
Fehlersuchtabelle ................................... 107
Fernbedienung ......................................... 27
Fernbedienung kontrollieren .................... 76
Feuerlöscher kontrollieren........................ 77
Feuerlöscher-Halter und -Abdeckung...... 60
Feuerlöscher-Halterung, Abdeckung und Band kontrollieren ......................... 77
G
Gashebel .................................................. 30
Gashebel kontrollieren ............................. 75
Gefahrenquellen ....................................... 16
Getränkehalter.......................................... 58
Glossar, Wasserfahrzeug ......................... 22
H
Haltegriff................................................... 53
Haube kontrollieren .................................. 78
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 23
Heck-Ablagefach ..................................... 58
Heck-Lenzstopfen kontrollieren ............... 78
Heckösen ................................................. 55
Herstellerschild .......................................... 3
Hochklappbare Klampen
(FX Cruiser SVHO) ................................ 55
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Informationsanzeige ................................. 43
J
Jeteinlass und Flügelrad reinigen........... 110
Jeteinlass-Kontrollen ............................... 77
UF3J70G0.book Page 1 Thursday, October 10, 2013 11:02 AM

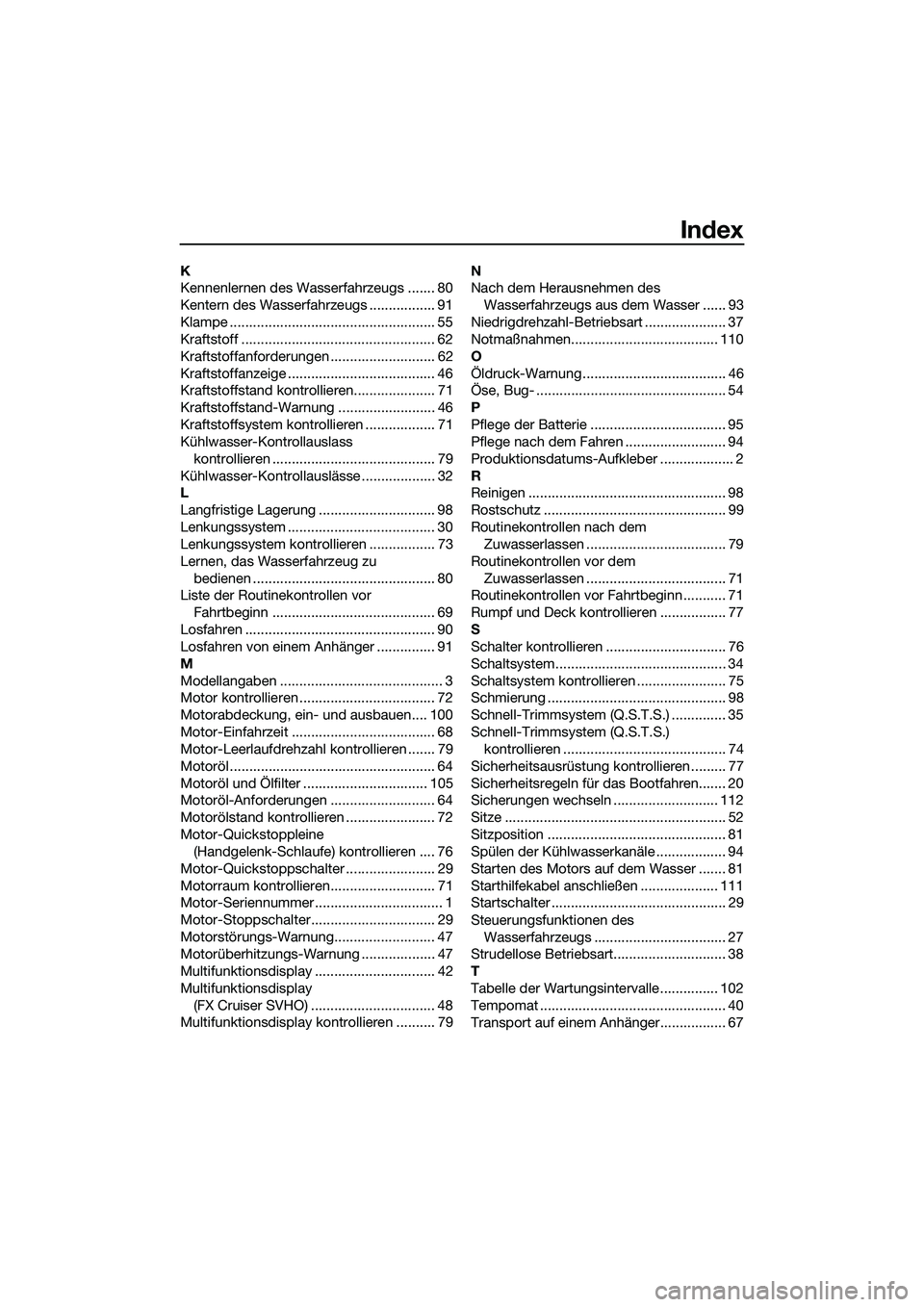

Index
K
Kennenlernen des Wasserfahrzeugs ....... 80
Kentern des Wasserfahrzeugs ................. 91
Klampe ..................................................... 55
Kraftstoff .................................................. 62
Kraftstoffanforderungen ........................... 62
Kraftstoffanzeige ...................................... 46
Kraftstoffstand kontrollieren..................... 71
Kraftstoffstand-Warnung ......................... 46
Kraftstoffsystem kontrollieren .................. 71
Kühlwasser-Kontrollauslass kontrollieren .......................................... 79
Kühlwasser-Kontrollauslässe ................... 32
L
Langfristige Lagerung .............................. 98
Lenkungssystem ...................................... 30
Lenkungssystem kontrollieren ................. 73
Lernen, das Wasserfahrzeug zu bedienen ............................................... 80
Liste der Routinekontrollen vor
Fahrtbeginn .......................................... 69
Losfahren ................................................. 90
Losfahren von einem Anhänger ............... 91
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 72
Motorabdeckung, ein- und ausbauen.... 100
Motor-Einfahrzeit ..................................... 68
Motor-Leerlaufdrehzahl kontrollieren ....... 79
Motoröl ..................................................... 64
Motoröl und Ölfilter ................................ 105
Motoröl-Anforderungen ........................... 64
Motorölstand kontrollieren ....................... 72
Motor-Quickstoppleine (Handgelenk-Schlaufe) kontrollieren .... 76
Motor-Quickstoppschalter ....................... 29
Motorraum kontrollieren........................... 71
Motor-Seriennummer ................................. 1
Motor-Stoppschalter................................ 29
Motorstörungs-Warnung.......................... 47
Motorüberhitzungs-Warnung ................... 47
Multifunktionsdisplay ............................... 42
Multifunktionsdisplay (FX Cruiser SVHO) ................................ 48
Multifunktionsdisplay kontrollieren .......... 79 N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 93
Niedrigdrehzahl-Betriebsart ..................... 37
Notmaßnahmen...................................... 110
O
Öldruck-Warnung ..................................... 46
Öse, Bug- ................................................. 54
P
Pflege der Batterie ................................... 95
Pflege nach dem Fahren .......................... 94
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................... 98
Rostschutz ............................................... 99
Routinekontrollen nach dem Zuwasserlassen .................................... 79
Routinekontrollen vor dem Zuwasserlassen .................................... 71
Routinekontrollen vor Fahrtbeginn ........... 71
Rumpf und Deck kontrollieren ................. 77
S
Schalter kontrollieren ............................... 76
Schaltsystem............................................ 34
Schaltsystem kontrollieren ....................... 75
Schmierung .............................................. 98
Schnell-Trimmsystem (Q.S.T.S.) .............. 35
Schnell-Trimmsystem (Q.S.T.S.) kontrollieren .......................................... 74
Sicherheitsausrüstung kontrollieren ......... 77
Sicherheitsregeln für das Bootfahren....... 20
Sicherungen wechseln ........................... 112
Sitze ......................................................... 52
Sitzposition .............................................. 81
Spülen der Kühlwasserkanäle .................. 94
Starten des Motors auf dem Wasser ....... 81
Starthilfekabel anschließen .................... 111
Startschalter ............................................. 29
Steuerungsfunktionen des Wasserfahrzeugs .................................. 27
Strudellose Betriebsart............................. 38
T
Tabelle der Wartungsintervalle............... 102
Tempomat ................................................ 40
Transport auf einem Anhänger................. 67
UF3J70G0.book Page 2 Thursday, October 10, 2013 11:02 AM

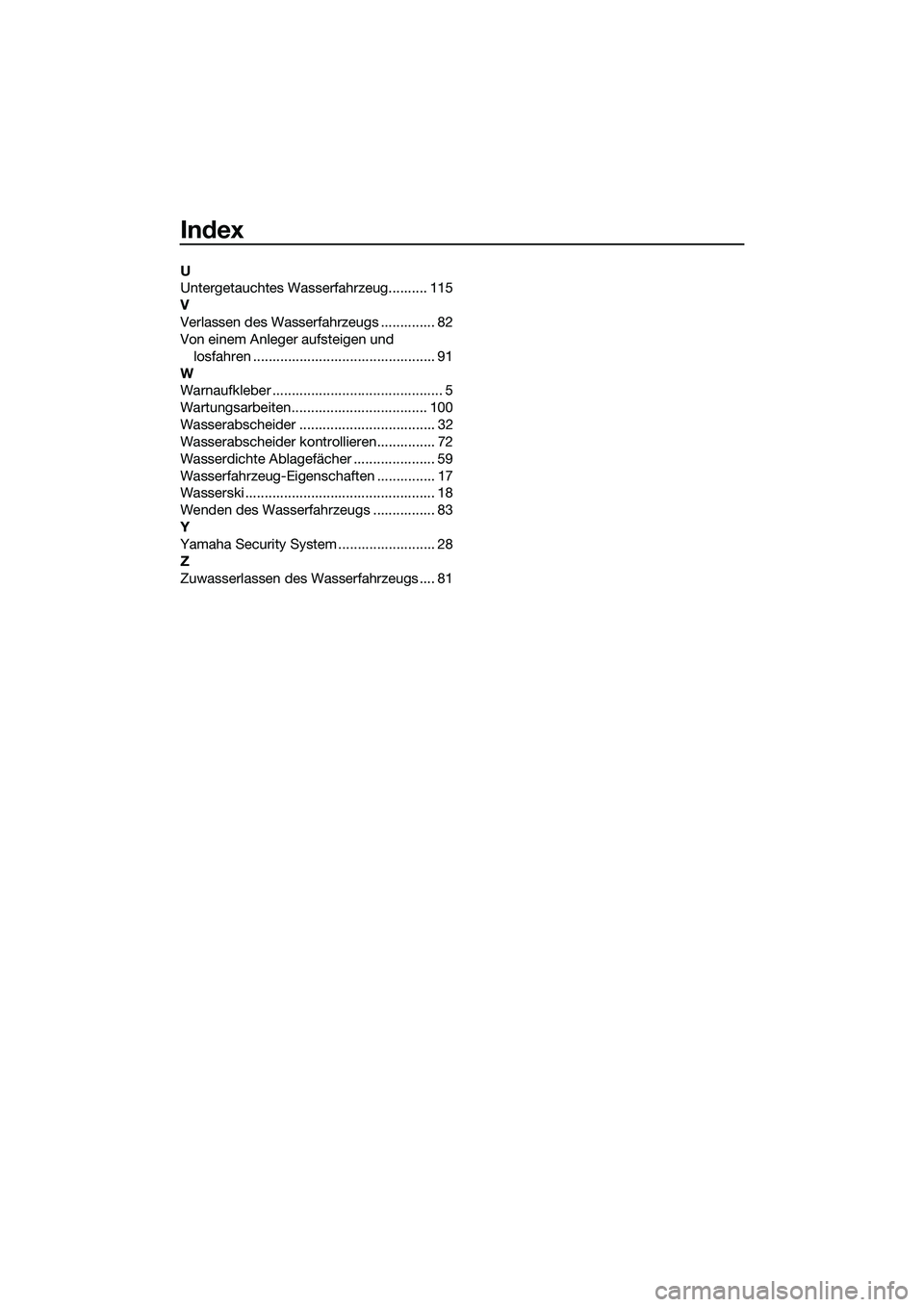

Index
U
Untergetauchtes Wasserfahrzeug.......... 115
V
Verlassen des Wasserfahrzeugs .............. 82
Von einem Anleger aufsteigen und losfahren ............................................... 91
W
Warnaufkleber ............................................ 5
Wartungsarbeiten................................... 100
Wasserabscheider ................................... 32
Wasserabscheider kontrollieren............... 72
Wasserdichte Ablagefächer ..................... 59
Wasserfahrzeug-Eigenschaften ............... 17
Wasserski ................................................. 18
Wenden des Wasserfahrzeugs ................ 83
Y
Yamaha Security System ......................... 28
Z
Zuwasserlassen des Wasserfahrzeugs .... 81
UF3J70G0.book Page 3 Thursday, October 10, 2013 11:02 AM

UF3J70G0.book Page 4 Thursday, October 10, 2013 11:02 AM

Gedruckt in den USA
Oktober 2013–0.5 × 1 CR
UF3J70G0.book Page 1 Thursday, October 10, 2013 11:02 AM
