YAMAHA FX SVHO 2015 Manual de utilização (in Portuguese)

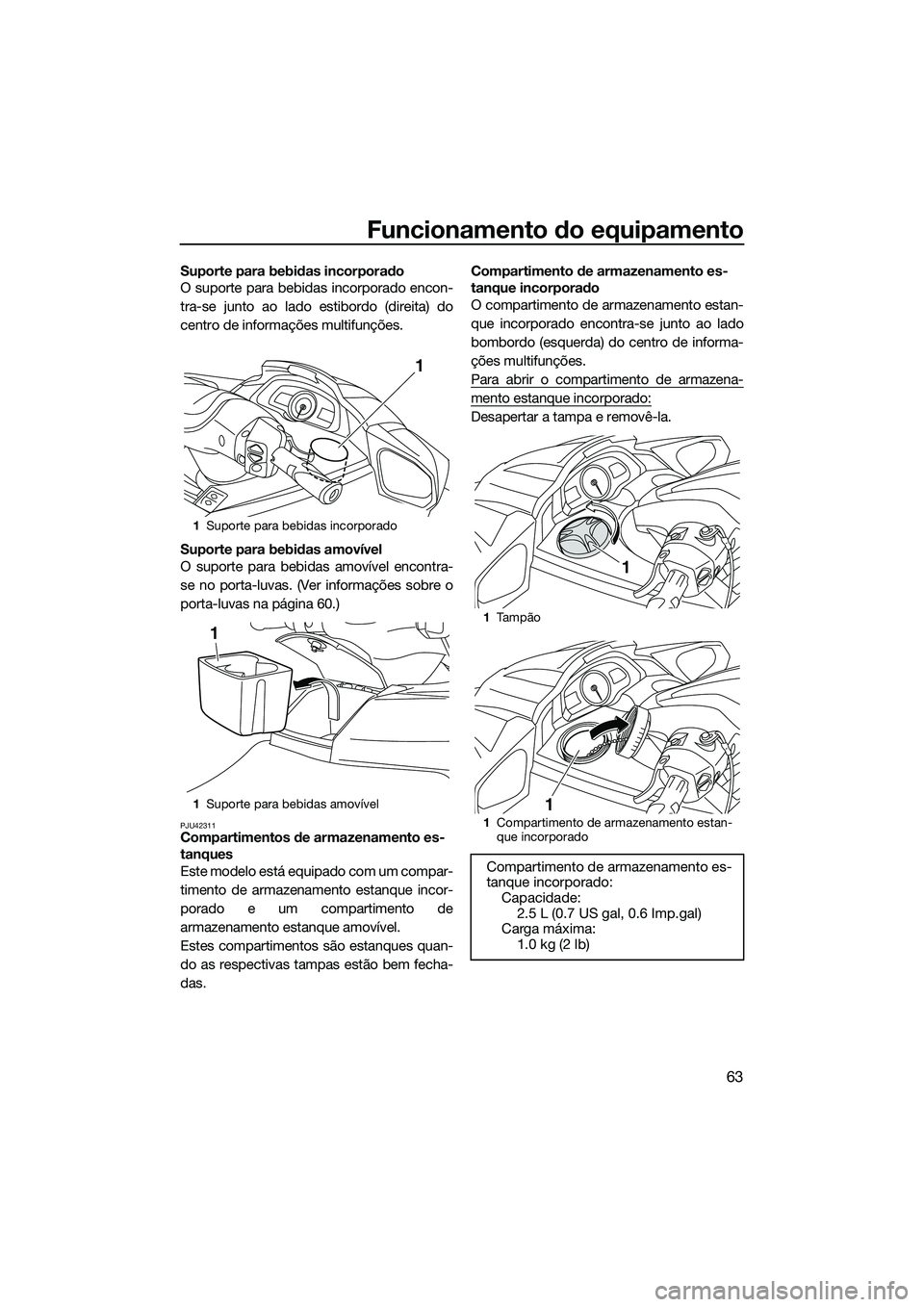

Funcionamento do equipamento
63
Suporte para bebidas incorporado
O suporte para bebidas incorporado encon-
tra-se junto ao lado estibordo (direita) do
centro de informações multifunções.
Suporte para bebidas amovível
O suporte para bebidas amovível encontra-
se no porta-luvas. (Ver informações sobre o
porta-luvas na página 60.)
PJU42311Compartimentos de armazenamento es-
tanques
Este modelo está equipado com um compar-
timento de armazenamento estanque incor-
porado e um compartimento de
armazenamento estanque amovível.
Estes compartimentos são estanques quan-
do as respectivas tampas estão bem fecha-
das.Compartimento de armazenamento es-
tanque incorporado
O compartimento de armazenamento estan-
que incorporado encontra-se junto ao lado
bombordo (esquerda) do centro de informa-
ções multifunções.
Para abrir o compartimento de armazena-
mento estanque incorporado:
Desapertar a tampa e removê-la.
1
Suporte para bebidas incorporado
1 Suporte para bebidas amovível
1
1
1Ta m p ã o
1 Compartimento de armazenamento estan-
que incorporado
Compartimento de armazenamento es-
tanque incorporado:
Capacidade: 2.5 L (0.7 US gal, 0.6 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
UF3J71P0.book Page 63 Thursday, June 26, 2014 10:59 AM

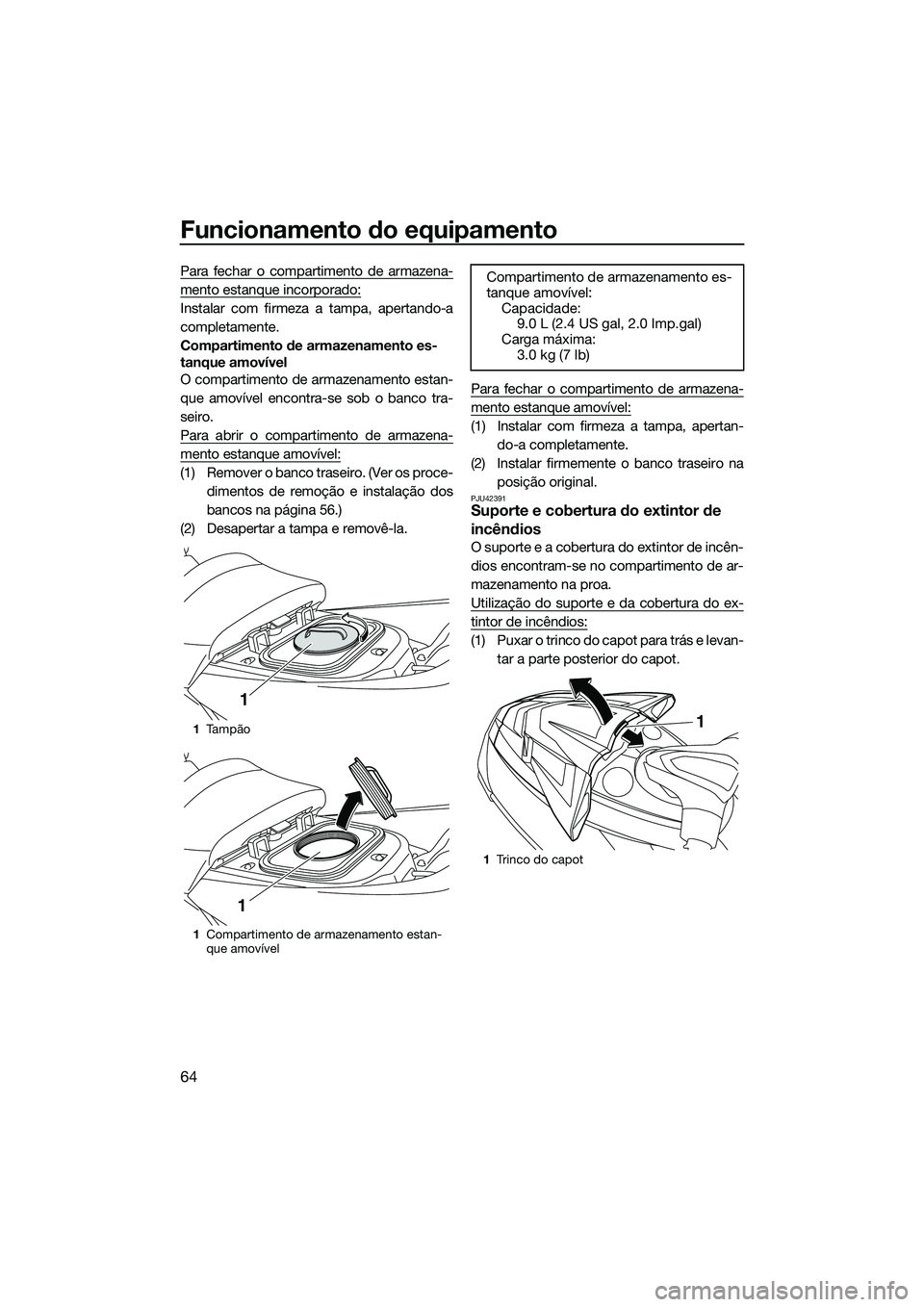

Funcionamento do equipamento
64
Para fechar o compartimento de armazena-
mento estanque incorporado:
Instalar com firmeza a tampa, apertando-a
completamente.
Compartimento de armazenamento es-
tanque amovível
O compartimento de armazenamento estan-
que amovível encontra-se sob o banco tra-
seiro.
Para abrir o compartimento de armazena-
mento estanque amovível:
(1) Remover o banco traseiro. (Ver os proce-dimentos de remoção e instalação dos
bancos na página 56.)
(2) Desapertar a tampa e removê-la. Para fechar o compartimento de armazena-
mento estanque amovível:
(1) Instalar com firmeza a tampa, apertan-
do-a completamente.
(2) Instalar firmemente o banco traseiro na posição original.
PJU42391Suporte e cobertura do extintor de
incêndios
O suporte e a cobertura do extintor de incên-
dios encontram-se no compartimento de ar-
mazenamento na proa.
Utilização do suporte e da cobertura do ex-
tintor de incêndios:
(1) Puxar o trinco do capot para trás e levan-tar a parte posterior do capot.
1Ta m p ã o
1 Compartimento de armazenamento estan-
que amovível
1
1
Compartimento de armazenamento es-
tanque amovível:
Capacidade: 9.0 L (2.4 US gal, 2.0 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1Trinco do capot
1
UF3J71P0.book Page 64 Thursday, June 26, 2014 10:59 AM

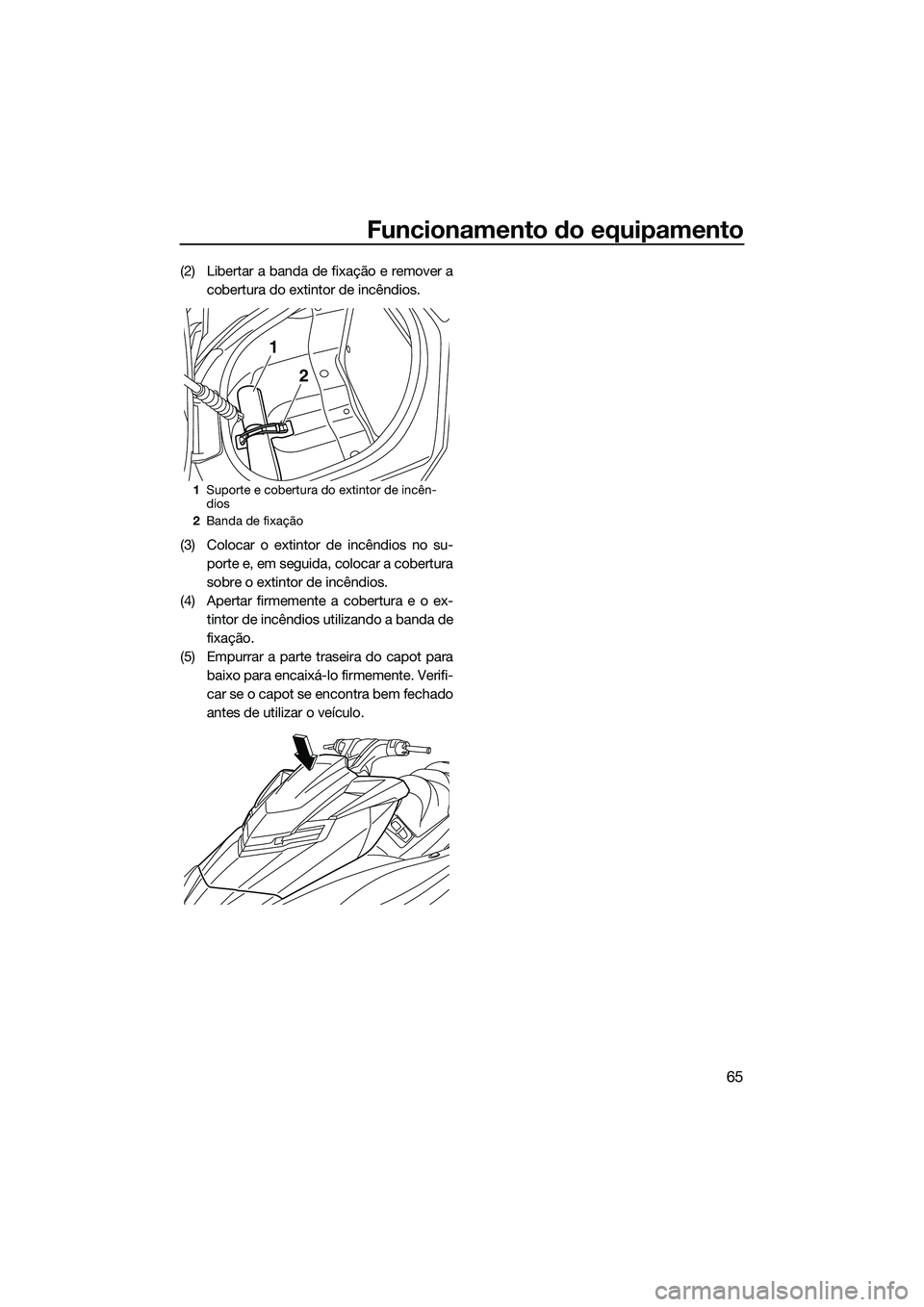

Funcionamento do equipamento
65
(2) Libertar a banda de fixação e remover acobertura do extintor de incêndios.
(3) Colocar o extintor de incêndios no su- porte e, em seguida, colocar a cobertura
sobre o extintor de incêndios.
(4) Apertar firmemente a cobertura e o ex- tintor de incêndios utilizando a banda de
fixação.
(5) Empurrar a parte traseira do capot para baixo para encaixá-lo firmemente. Verifi-
car se o capot se encontra bem fechado
antes de utilizar o veículo.
1Suporte e cobertura do extintor de incên-
dios
2 Banda de fixação
1
2
UF3J71P0.book Page 65 Thursday, June 26, 2014 10:59 AM

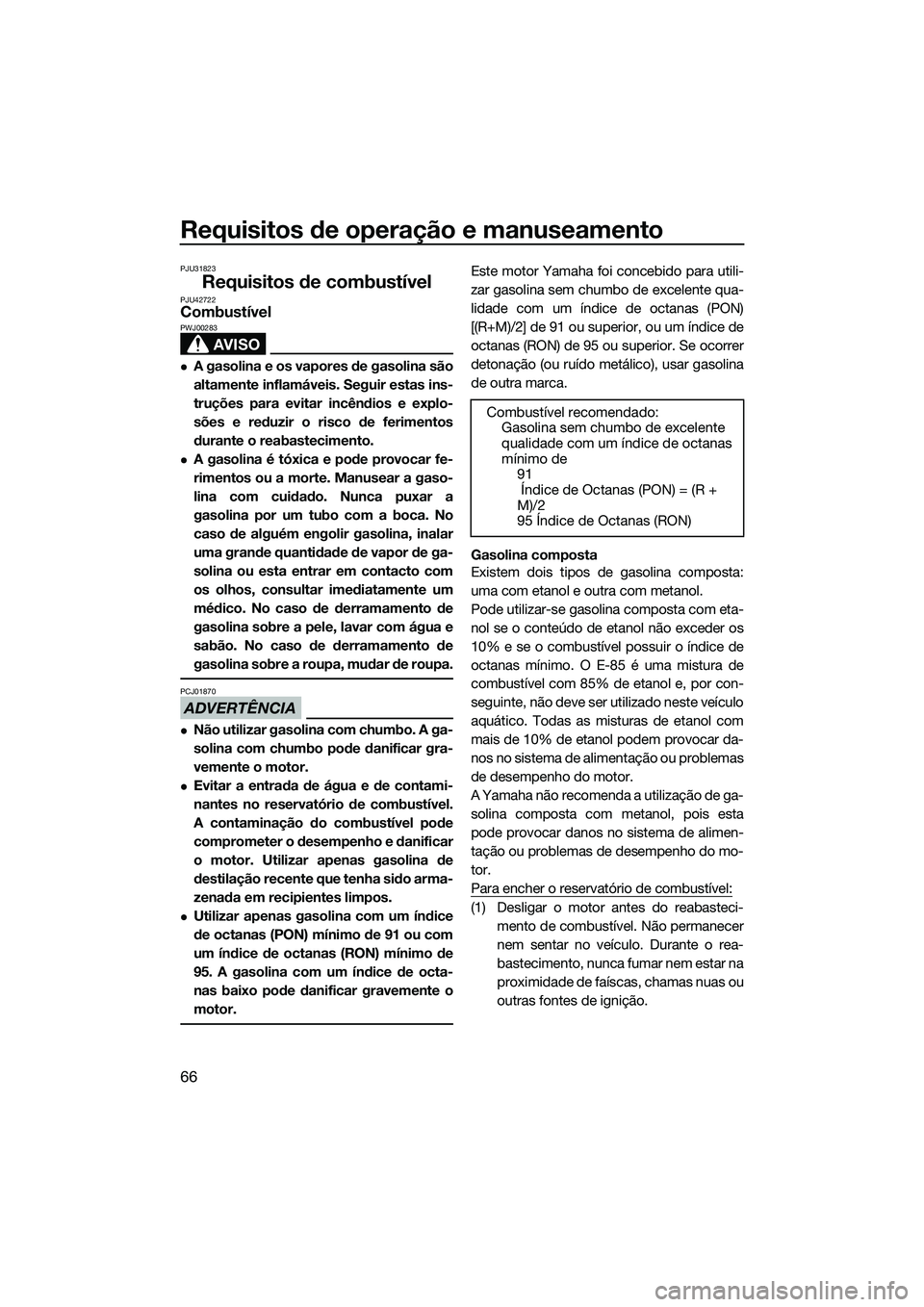

Requisitos de operação e manuseamento
66
PJU31823
Requisitos de combustívelPJU42722Combustível
AVISO
PWJ00283
A gasolina e os vapores de gasolina são
altamente inflamáveis. Seguir estas ins-
truções para evitar incêndios e explo-
sões e reduzir o risco de ferimentos
durante o reabastecimento.
A gasolina é tóxica e pode provocar fe-
rimentos ou a morte. Manusear a gaso-
lina com cuidado. Nunca puxar a
gasolina por um tubo com a boca. No
caso de alguém engolir gasolina, inalar
uma grande quantidade de vapor de ga-
solina ou esta entrar em contacto com
os olhos, consultar imediatamente um
médico. No caso de derramamento de
gasolina sobre a pele, lavar com água e
sabão. No caso de derramamento de
gasolina sobre a roupa, mudar de roupa.
ADVERTÊNCIA
PCJ01870
Não utilizar gasolina com chumbo. A ga-
solina com chumbo pode danificar gra-
vemente o motor.
Evitar a entrada de água e de contami-
nantes no reservatório de combustível.
A contaminação do combustível pode
comprometer o desempenho e danificar
o motor. Utilizar apenas gasolina de
destilação recente que tenha sido arma-
zenada em recipientes limpos.
Utilizar apenas gasolina com um índice
de octanas (PON) mínimo de 91 ou com
um índice de octanas (RON) mínimo de
95. A gasolina com um índice de octa-
nas baixo pode danificar gravemente o
motor.
Este motor Yamaha foi concebido para utili-
zar gasolina sem chumbo de excelente qua-
lidade com um índice de octanas (PON)
[(R+M)/2] de 91 ou superior, ou um índice de
octanas (RON) de 95 ou superior. Se ocorrer
detonação (ou ruído metálico), usar gasolina
de outra marca.
Gasolina composta
Existem dois tipos de gasolina composta:
uma com etanol e outra com metanol.
Pode utilizar-se gasolina composta com eta-
nol se o conteúdo de etanol não exceder os
10% e se o combustível possuir o índice de
octanas mínimo. O E-85 é uma mistura de
combustível com 85% de etanol e, por con-
seguinte, não deve ser utilizado neste veículo
aquático. Todas as misturas de etanol com
mais de 10% de etanol podem provocar da-
nos no sistema de alimentação ou problemas
de desempenho do motor.
A Yamaha não recomenda a utilização de ga-
solina composta com metanol, pois esta
pode provocar danos no sistema de alimen-
tação ou problemas de desempenho do mo-
tor.
Para encher o reservatório de combustível:
(1) Desligar o motor antes do reabasteci-mento de combustível. Não permanecer
nem sentar no veículo. Durante o rea-
bastecimento, nunca fumar nem estar na
proximidade de faíscas, chamas nuas ou
outras fontes de ignição.
Combustível recomendado:
Gasolina sem chumbo de excelente
qualidade com um índice de octanas
mínimo de 91
Índice de Octanas (PON) = (R +
M)/2
95 Índice de Octanas (RON)
UF3J71P0.book Page 66 Thursday, June 26, 2014 10:59 AM

Requisitos de operação e manuseamento

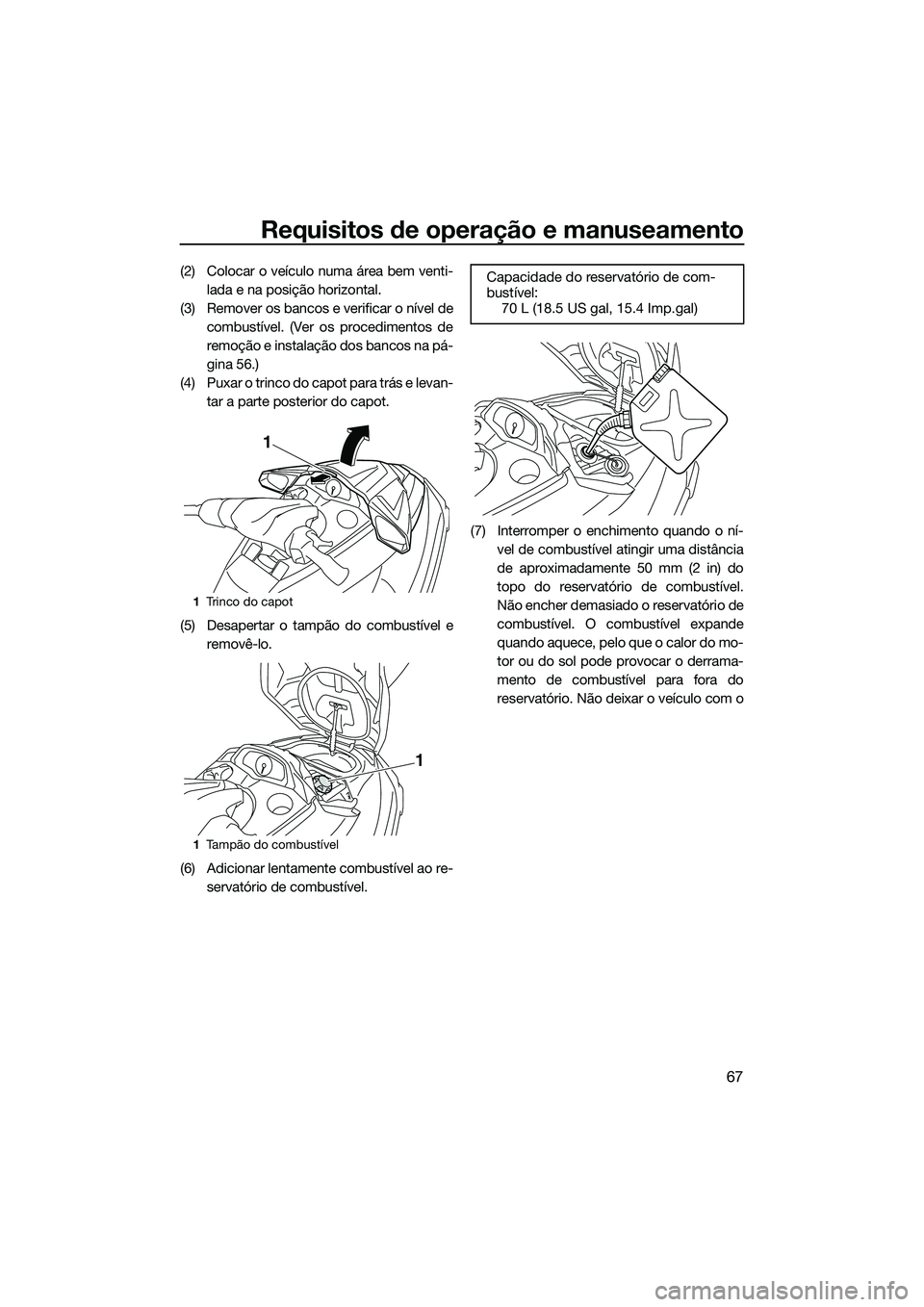

67
(2) Colocar o veículo numa área bem venti-lada e na posição horizontal.
(3) Remover os bancos e verificar o nível de combustível. (Ver os procedimentos de
remoção e instalação dos bancos na pá-
gina 56.)
(4) Puxar o trinco do capot para trás e levan- tar a parte posterior do capot.
(5) Desapertar o tampão do combustível e removê-lo.
(6) Adicionar lentamente combustível ao re- servatório de combustível. (7) Interromper o enchimento quando o ní-
vel de combustível atingir uma distância
de aproximadamente 50 mm (2 in) do
topo do reservatório de combustível.
Não encher demasiado o reservatório de
combustível. O combustível expande
quando aquece, pelo que o calor do mo-
tor ou do sol pode provocar o derrama-
mento de combustível para fora do
reservatório. Não deixar o veículo com o
1Trinco do capot
1 Tampão do combustível
1
1
Capacidade do reservatório de com-
bustível:
70 L (18.5 US gal, 15.4 Imp.gal)
UF3J71P0.book Page 67 Thursday, June 26, 2014 10:59 AM

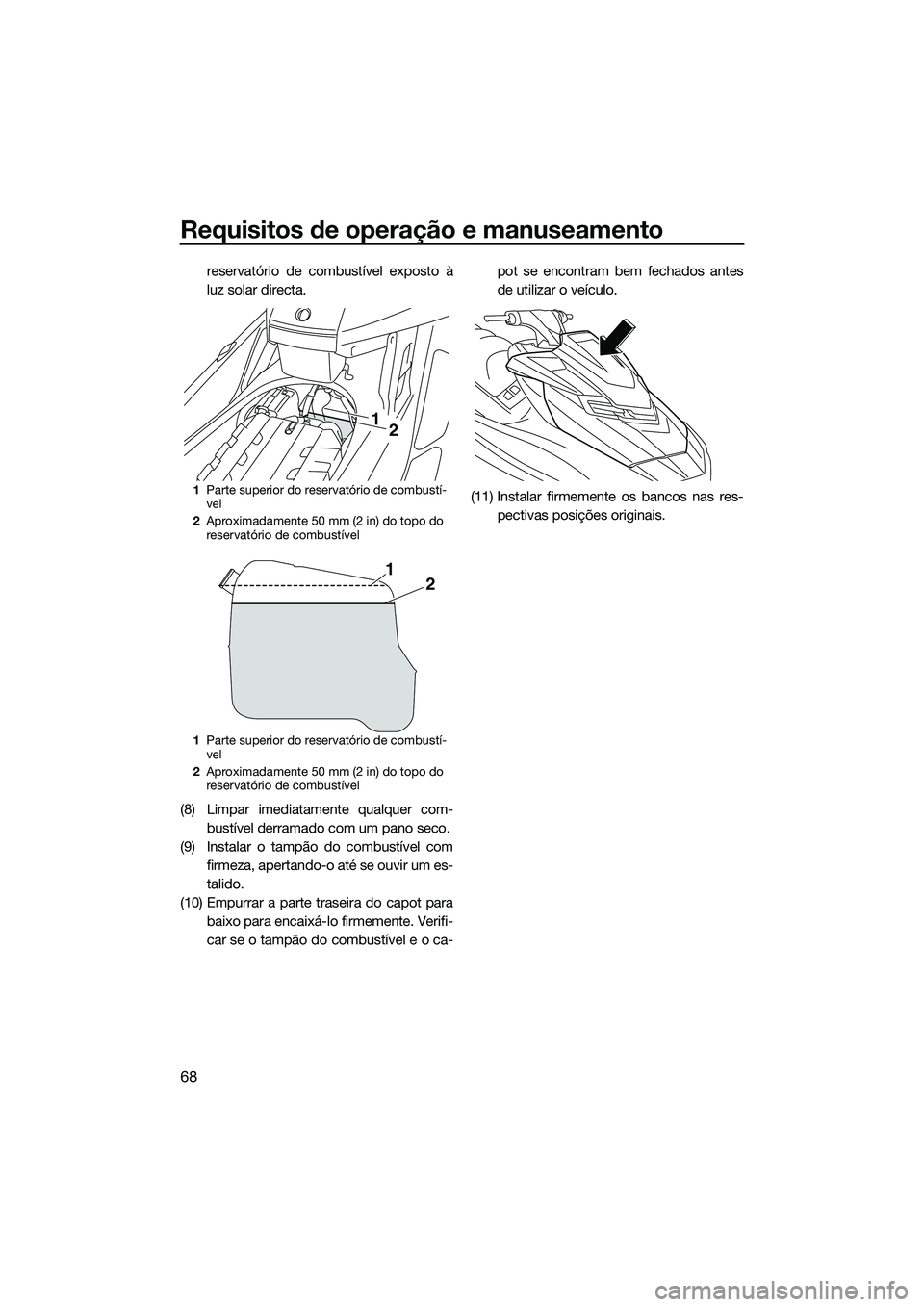

Requisitos de operação e manuseamento
68
reservatório de combustível exposto à
luz solar directa.
(8) Limpar imediatamente qualquer com- bustível derramado com um pano seco.
(9) Instalar o tampão do combustível com firmeza, apertando-o até se ouvir um es-
talido.
(10) Empurrar a parte traseira do capot para baixo para encaixá-lo firmemente. Verifi-
car se o tampão do combustível e o ca- pot se encontram bem fechados antes
de utilizar o veículo.
(11) Instalar firmemente os bancos nas res- pectivas posições originais.
1Parte superior do reservatório de combustí-
vel
2 Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
1 Parte superior do reservatório de combustí-
vel
2 Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
21
21
UF3J71P0.book Page 68 Thursday, June 26, 2014 10:59 AM

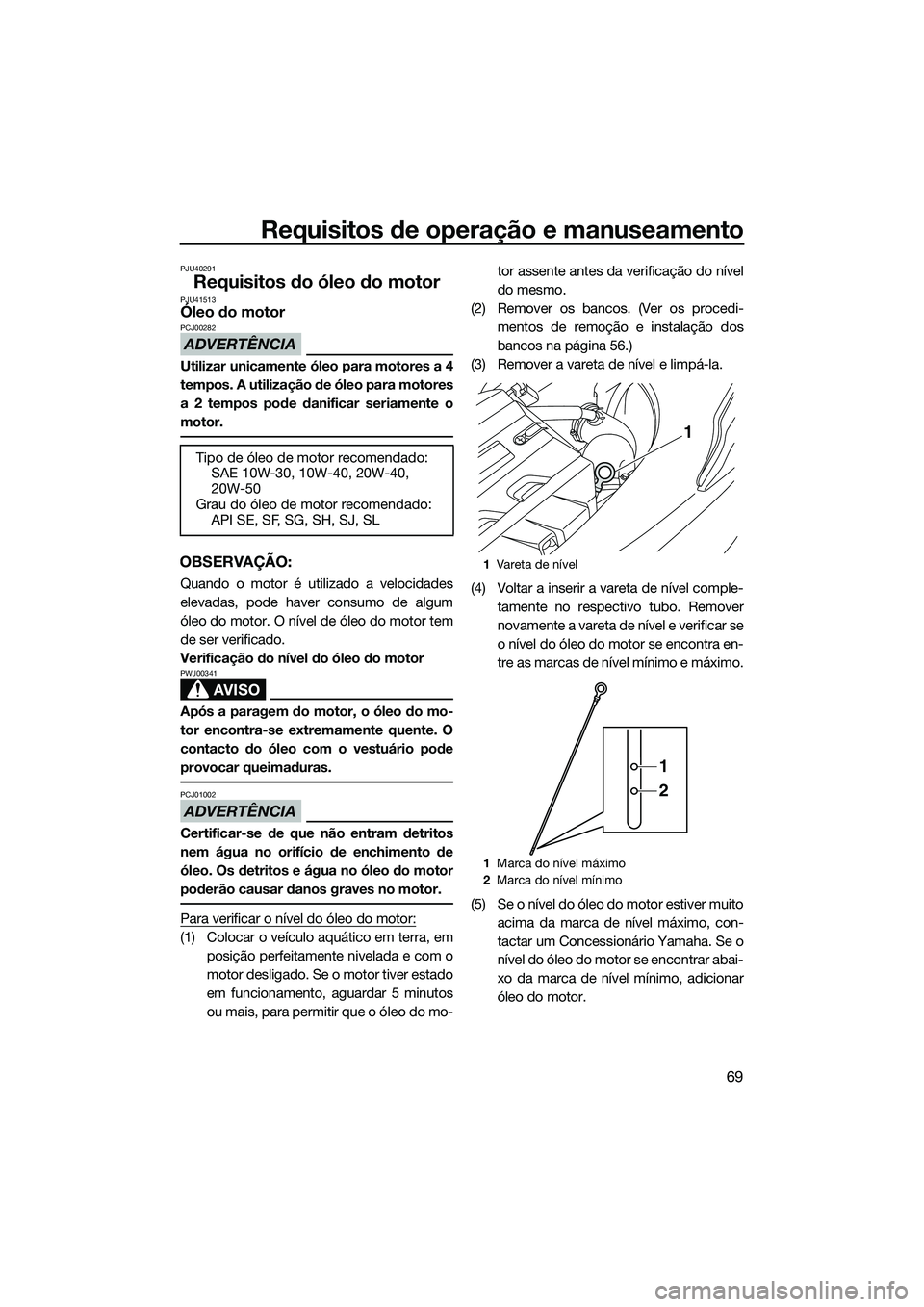

Requisitos de operação e manuseamento
69
PJU40291
Requisitos do óleo do motorPJU41513Óleo do motor
ADVERTÊNCIA
PCJ00282
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
OBSERVAÇÃO:
Quando o motor é utilizado a velocidades
elevadas, pode haver consumo de algum
óleo do motor. O nível de óleo do motor tem
de ser verificado.
Verificação do nível do óleo do motor
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ01002
Certificar-se de que não entram detritos
nem água no orifício de enchimento de
óleo. Os detritos e água no óleo do motor
poderão causar danos graves no motor.
Para verificar o nível do óleo do motor:
(1) Colocar o veículo aquático em terra, emposição perfeitamente nivelada e com o
motor desligado. Se o motor tiver estado
em funcionamento, aguardar 5 minutos
ou mais, para permitir que o óleo do mo- tor assente antes da verificação do nível
do mesmo.
(2) Remover os bancos. (Ver os procedi- mentos de remoção e instalação dos
bancos na página 56.)
(3) Remover a vareta de nível e limpá-la.
(4) Voltar a inserir a vareta de nível comple- tamente no respectivo tubo. Remover
novamente a vareta de nível e verificar se
o nível do óleo do motor se encontra en-
tre as marcas de nível mínimo e máximo.
(5) Se o nível do óleo do motor estiver muito acima da marca de nível máximo, con-
tactar um Concessionário Yamaha. Se o
nível do óleo do motor se encontrar abai-
xo da marca de nível mínimo, adicionar
óleo do motor.
Tipo de óleo de motor recomendado:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Grau do óleo de motor recomendado: API SE, SF, SG, SH, SJ, SL
1Va ret a de n í v el
1 Marca do nível máximo
2 Marca do nível mínimo
1
1
2
UF3J71P0.book Page 69 Thursday, June 26, 2014 10:59 AM

Requisitos de operação e manuseamento

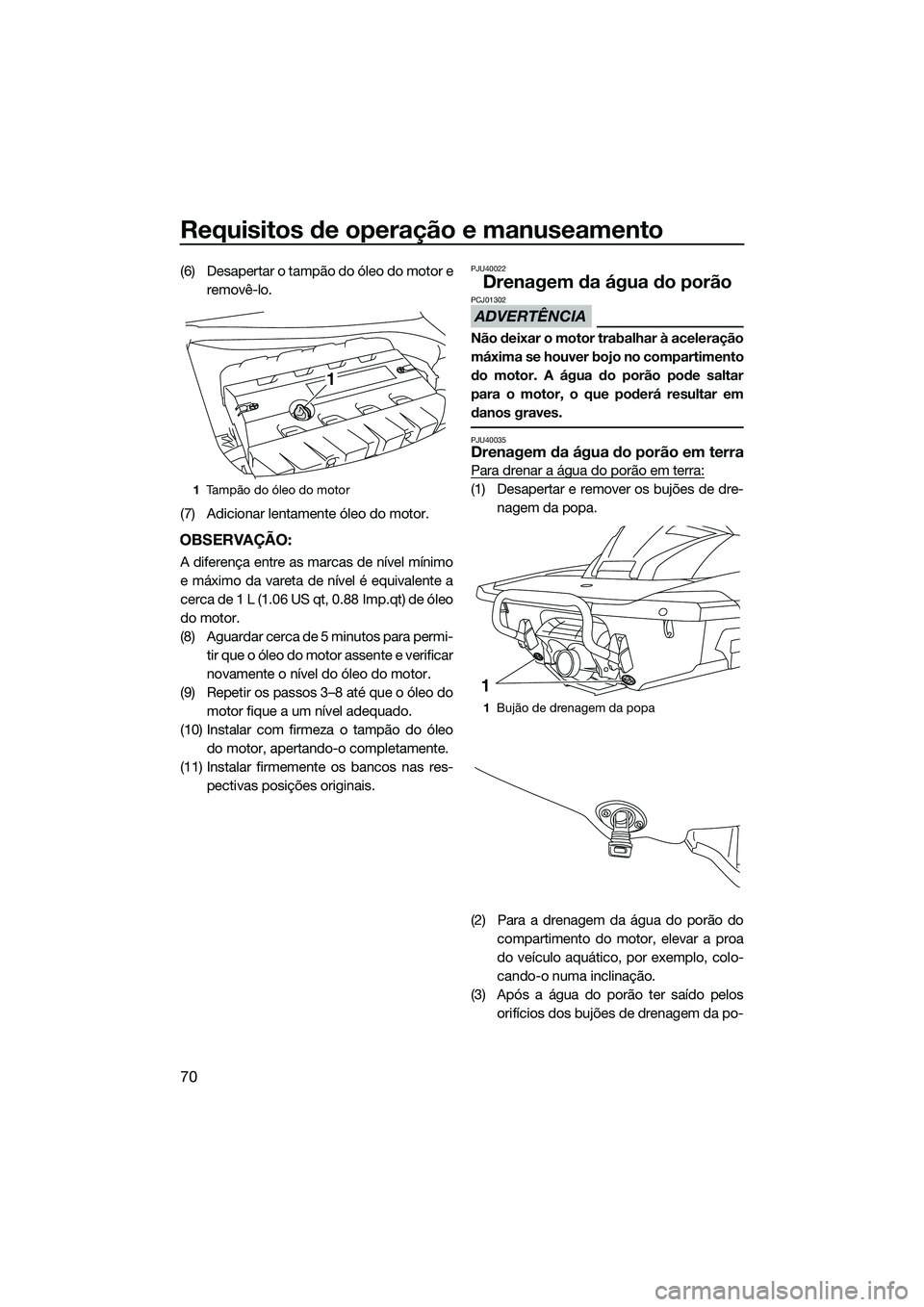

70
(6) Desapertar o tampão do óleo do motor eremovê-lo.
(7) Adicionar lentamente óleo do motor.
OBSERVAÇÃO:
A diferença entre as marcas de nível mínimo
e máximo da vareta de nível é equivalente a
cerca de 1 L (1.06 US qt, 0.88 Imp.qt) de óleo
do motor.
(8) Aguardar cerca de 5 minutos para permi- tir que o óleo do motor assente e verificar
novamente o nível do óleo do motor.
(9) Repetir os passos 3–8 até que o óleo do motor fique a um nível adequado.
(10) Instalar com firmeza o tampão do óleo do motor, apertando-o completamente.
(11) Instalar firmemente os bancos nas res- pectivas posições originais.
PJU40022
Drenagem da água do porão
ADVERTÊNCIA
PCJ01302
Não deixar o motor trabalhar à aceleração
máxima se houver bojo no compartimento
do motor. A água do porão pode saltar
para o motor, o que poderá resultar em
danos graves.
PJU40035Drenagem da água do porão em terra
Para drenar a água do porão em terra:
(1) Desapertar e remover os bujões de dre-nagem da popa.
(2) Para a drenagem da água do porão do compartimento do motor, elevar a proa
do veículo aquático, por exemplo, colo-
cando-o numa inclinação.
(3) Após a água do porão ter saído pelos orifícios dos bujões de drenagem da po-1Tampão do óleo do motor
1
1Bujão de drenagem da popa
1
UF3J71P0.book Page 70 Thursday, June 26, 2014 10:59 AM

Requisitos de operação e manuseamento

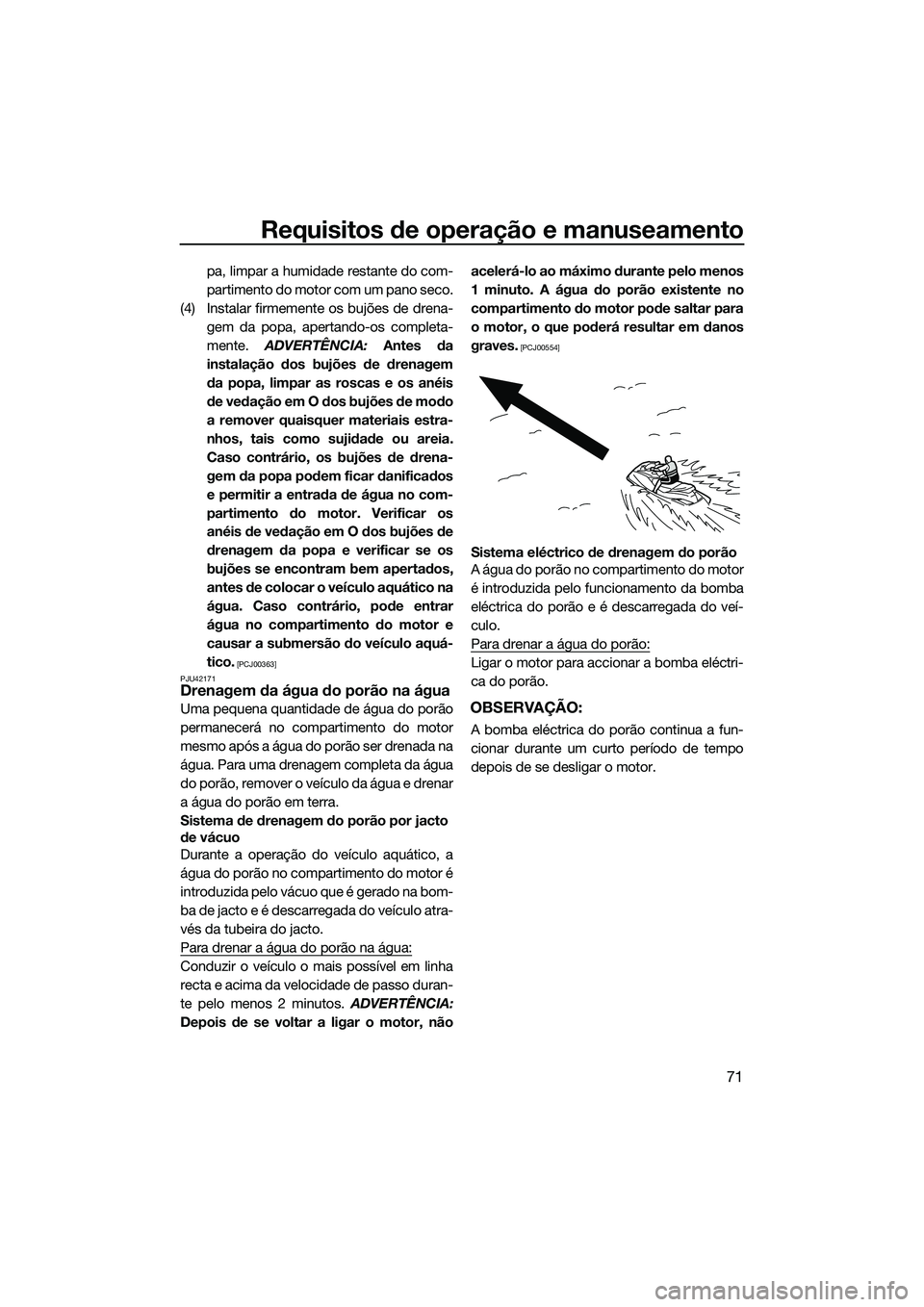

71
pa, limpar a humidade restante do com-
partimento do motor com um pano seco.
(4) Instalar firmemente os bujões de drena- gem da popa, apertando-os completa-
mente. ADVERTÊNCIA: Antes da
instalação dos bujões de drenagem
da popa, limpar as roscas e os anéis
de vedação em O dos bujões de modo
a remover quaisquer materiais estra-
nhos, tais como sujidade ou areia.
Caso contrário, os bujões de drena-
gem da popa podem ficar danificados
e permitir a entrada de água no com-
partimento do motor. Verificar os
anéis de vedação em O dos bujões de
drenagem da popa e verificar se os
bujões se encontram bem apertados,
antes de colocar o veículo aquático na
água. Caso contrário, pode entrar
água no compartimento do motor e
causar a submersão do veículo aquá-
tico.
[PCJ00363]
PJU42171
Drenagem da água do porão na água
Uma pequena quantidade de água do porão
permanecerá no compartimento do motor
mesmo após a água do porão ser drenada na
água. Para uma drenagem completa da água
do porão, remover o veículo da água e drenar
a água do porão em terra.
Sistema de drenagem do porão por jacto
de vácuo
Durante a operação do veículo aquático, a
água do porão no compartimento do motor é
introduzida pelo vácuo que é gerado na bom-
ba de jacto e é descarregada do veículo atra-
vés da tubeira do jacto.
Para drenar a água do porão na água:
Conduzir o veículo o mais possível em linha
recta e acima da velocidade de passo duran-
te pelo menos 2 minutos. ADVERTÊNCIA:
Depois de se voltar a ligar o motor, não acelerá-lo ao máximo durante pelo menos
1 minuto. A água do porão existente no
compartimento do motor pode saltar para
o motor, o que poderá resultar em danos
graves.
[PCJ00554]
Sistema eléctrico de drenagem do porão
A água do porão no compartimento do motor
é introduzida pelo funcionamento da bomba
eléctrica do porão e é descarregada do veí-
culo.
Para drenar a água do porão:
Ligar o motor para accionar a bomba eléctri-
ca do porão.
OBSERVAÇÃO:
A bomba eléctrica do porão continua a fun-
cionar durante um curto período de tempo
depois de se desligar o motor.
UF3J71P0.book Page 71 Thursday, June 26, 2014 10:59 AM

Requisitos de operação e manuseamento
72
PJU42432

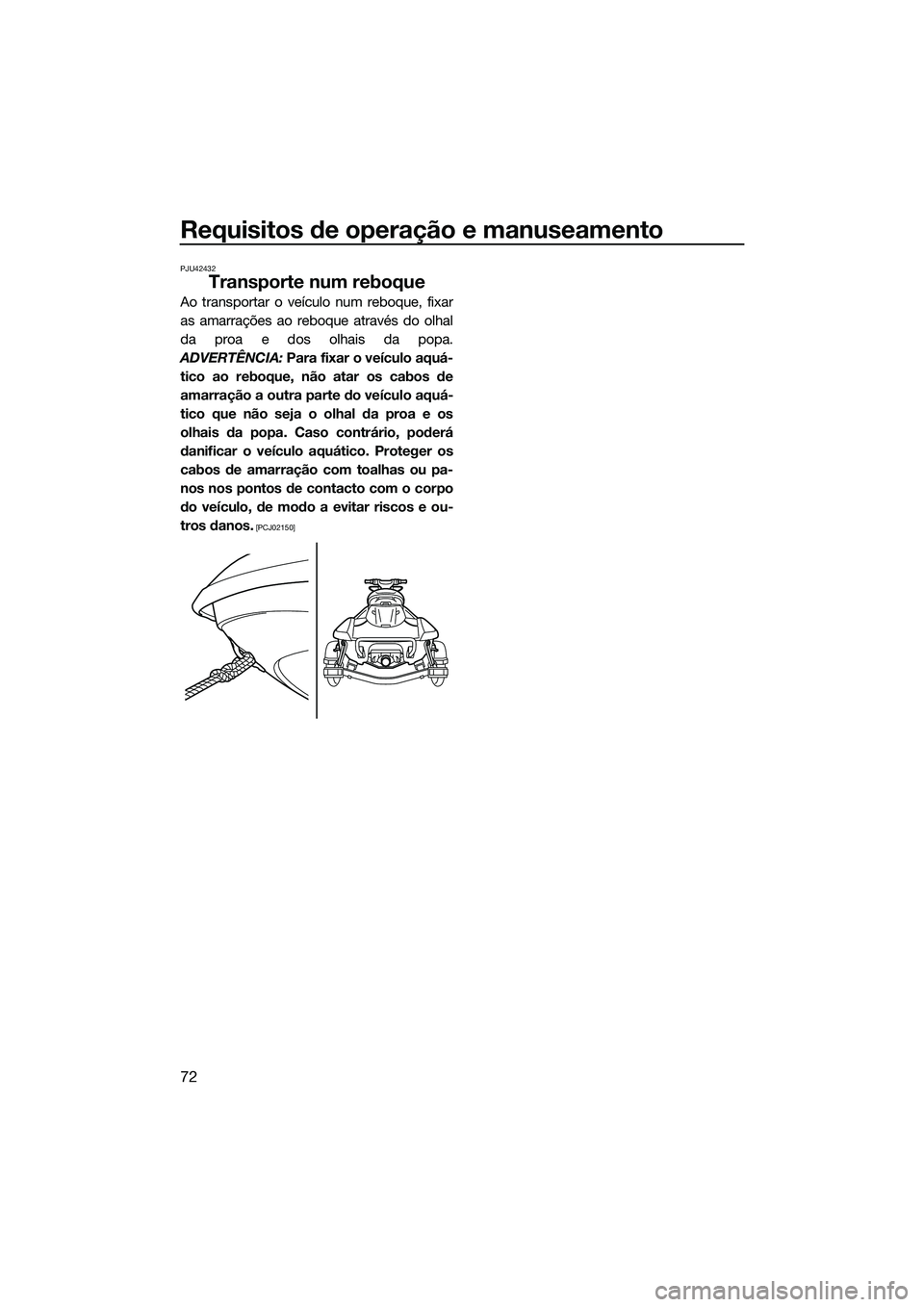

Transporte num reboque
Ao transportar o veículo num reboque, fixar
as amarrações ao reboque através do olhal
da proa e dos olhais da popa.
ADVERTÊNCIA: Para fixar o veículo aquá-
tico ao reboque, não atar os cabos de
amarração a outra parte do veículo aquá-
tico que não seja o olhal da proa e os
olhais da popa. Caso contrário, poderá
danificar o veículo aquático. Proteger os
cabos de amarração com toalhas ou pa-
nos nos pontos de contacto com o corpo
do veículo, de modo a evitar riscos e ou-
tros danos.
[PCJ02150]
UF3J71P0.book Page 72 Thursday, June 26, 2014 10:59 AM
