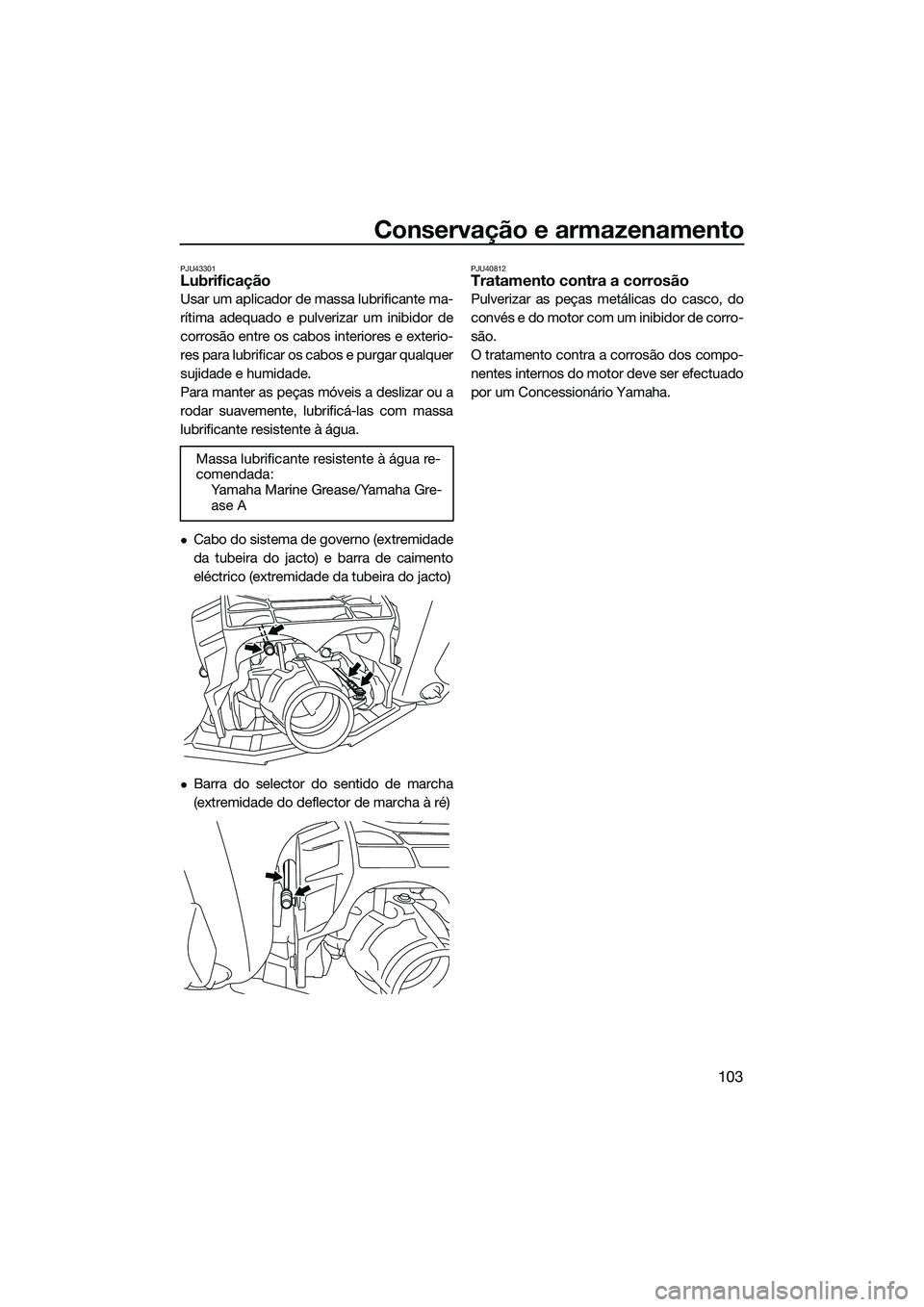

Conservação e armazenamento
103
PJU43301Lubrificação
Usar um aplicador de massa lubrificante ma-
rítima adequado e pulverizar um inibidor de
corrosão entre os cabos interiores e exterio-
res para lubrificar os cabos e purgar qualquer
sujidade e humidade.
Para manter as peças móveis a deslizar ou a
rodar suavemente, lubrificá-las com massa
lubrificante resistente à água.
Cabo do sistema de governo (extremidade
da tubeira do jacto) e barra de caimento
eléctrico (extremidade da tubeira do jacto)
Barra do selector do sentido de marcha
(extremidade do deflector de marcha à ré)
PJU40812Tratamento contra a corrosão
Pulverizar as peças metálicas do casco, do
convés e do motor com um inibidor de corro-
são.
O tratamento contra a corrosão dos compo-
nentes internos do motor deve ser efectuado
por um Concessionário Yamaha.
Massa lubrificante resistente à água re-
comendada: Yamaha Marine Grease/Yamaha Gre-
ase A
UF3J71P0.book Page 103 Thursday, June 26, 2014 10:59 AM

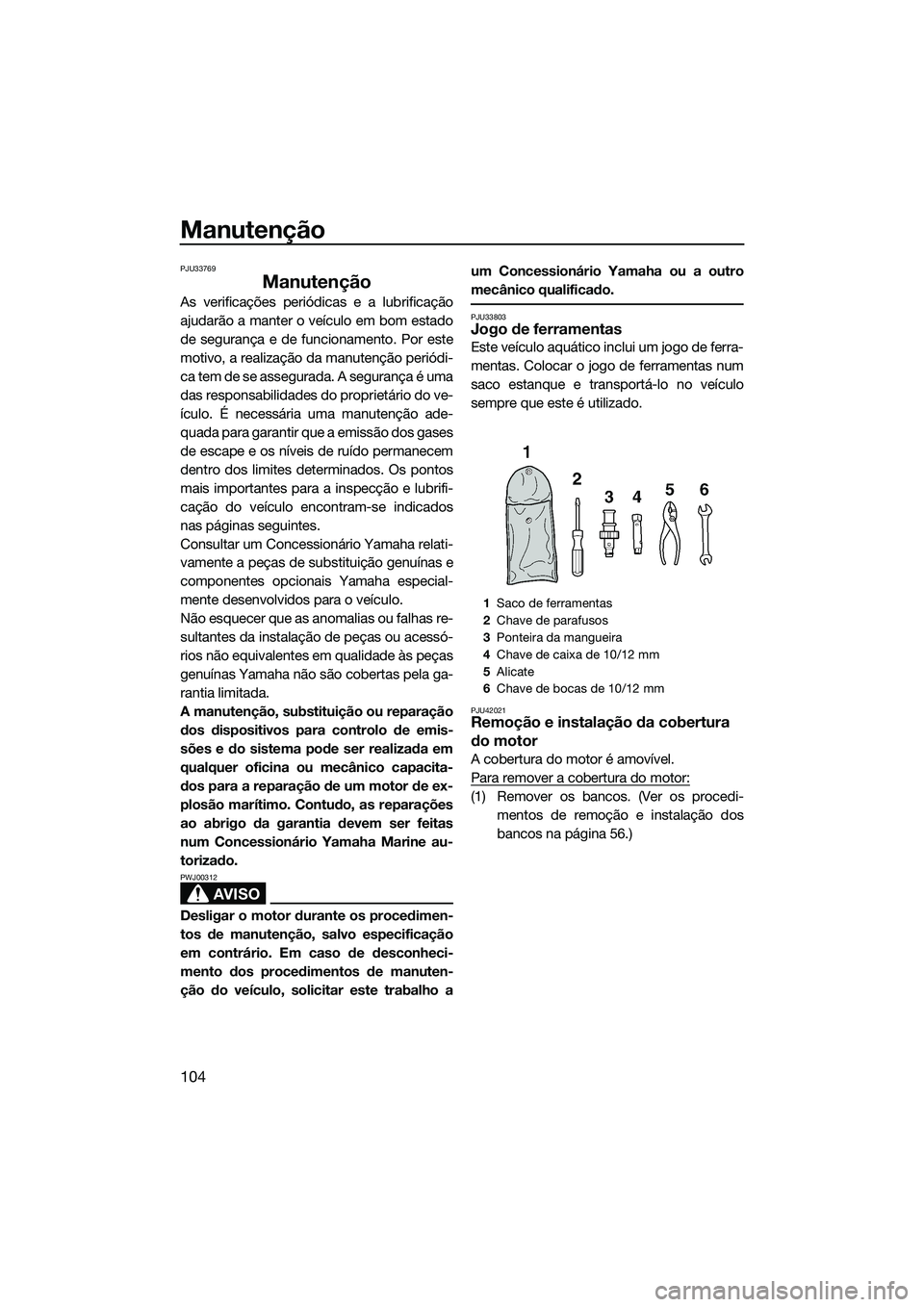

Manutenção
104
PJU33769
Manutenção
As verificações periódicas e a lubrificação
ajudarão a manter o veículo em bom estado
de segurança e de funcionamento. Por este
motivo, a realização da manutenção periódi-
ca tem de se assegurada. A segurança é uma
das responsabilidades do proprietário do ve-
ículo. É necessária uma manutenção ade-
quada para garantir que a emissão dos gases
de escape e os níveis de ruído permanecem
dentro dos limites determinados. Os pontos
mais importantes para a inspecção e lubrifi-
cação do veículo encontram-se indicados
nas páginas seguintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessó-
rios não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacita-
dos para a reparação de um motor de ex-
plosão marítimo. Contudo, as reparações
ao abrigo da garantia devem ser feitas
num Concessionário Yamaha Marine au-
torizado.
AVISO
PWJ00312
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manuten-
ção do veículo, solicitar este trabalho aum Concessionário Yamaha ou a outro
mecânico qualificado.
PJU33803Jogo de ferramentas
Este veículo aquático inclui um jogo de ferra-
mentas. Colocar o jogo de ferramentas num
saco estanque e transportá-lo no veículo
sempre que este é utilizado.
PJU42021Remoção e instalação da cobertura
do motor
A cobertura do motor é amovível.
Para remover a cobertura do motor:
(1) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 56.)
1Saco de ferramentas
2 Chave de parafusos
3 Ponteira da mangueira
4 Chave de caixa de 10/12 mm
5 Alicate
6 Chave de bocas de 10/12 mm
UF3J71P0.book Page 104 Thursday, June 26, 2014 10:59 AM

Manutenção
105

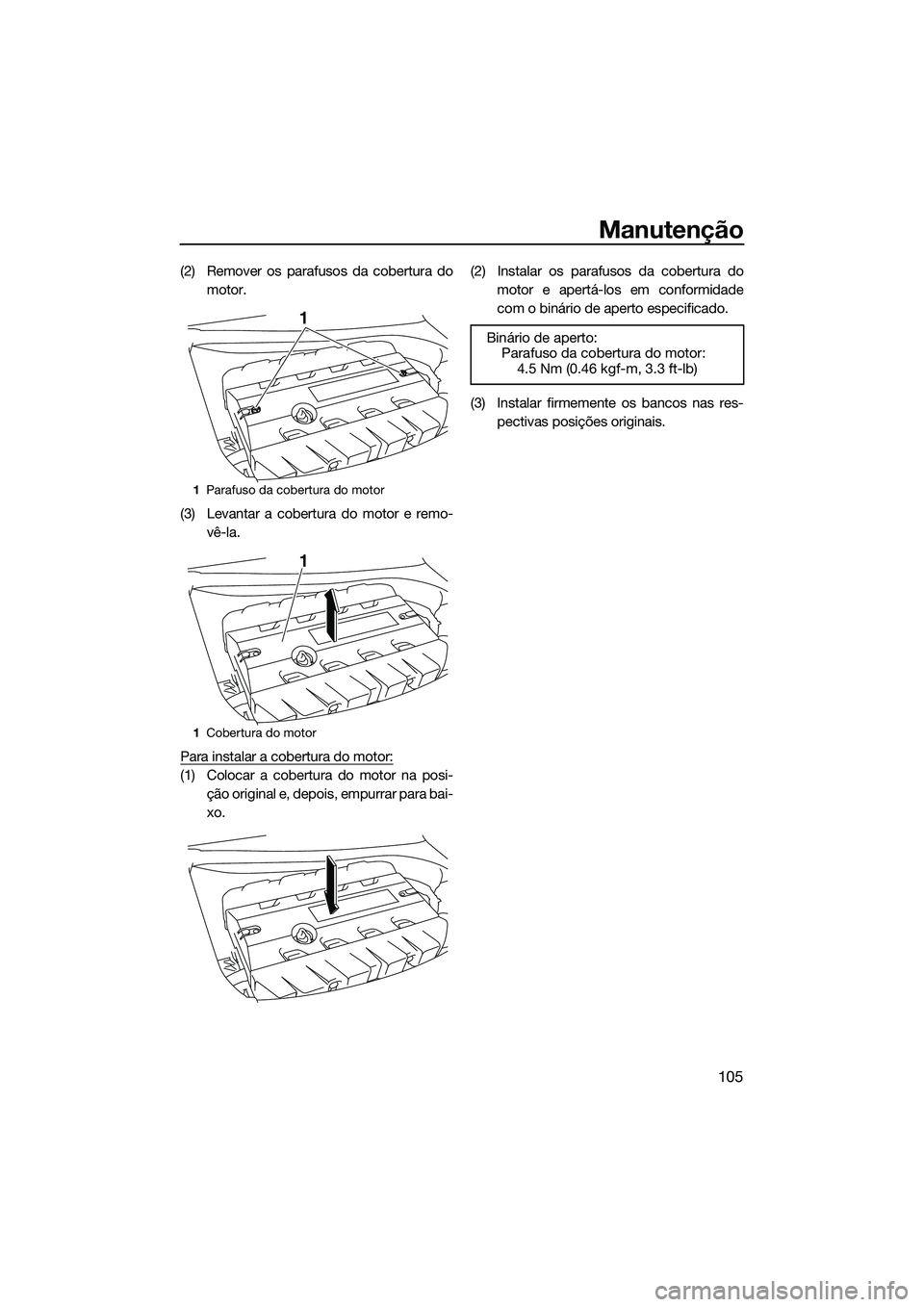

(2) Remover os parafusos da cobertura domotor.
(3) Levantar a cobertura do motor e remo- vê-la.
Para instalar a cobertura do motor:
(1) Colocar a cobertura do motor na posi- ção original e, depois, empurrar para bai-
xo. (2) Instalar os parafusos da cobertura do
motor e apertá-los em conformidade
com o binário de aperto especificado.
(3) Instalar firmemente os bancos nas res- pectivas posições originais.
1Parafuso da cobertura do motor
1 Cobertura do motor
1
1
Binário de aperto:
Parafuso da cobertura do motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
UF3J71P0.book Page 105 Thursday, June 26, 2014 10:59 AM

Manutenção
106

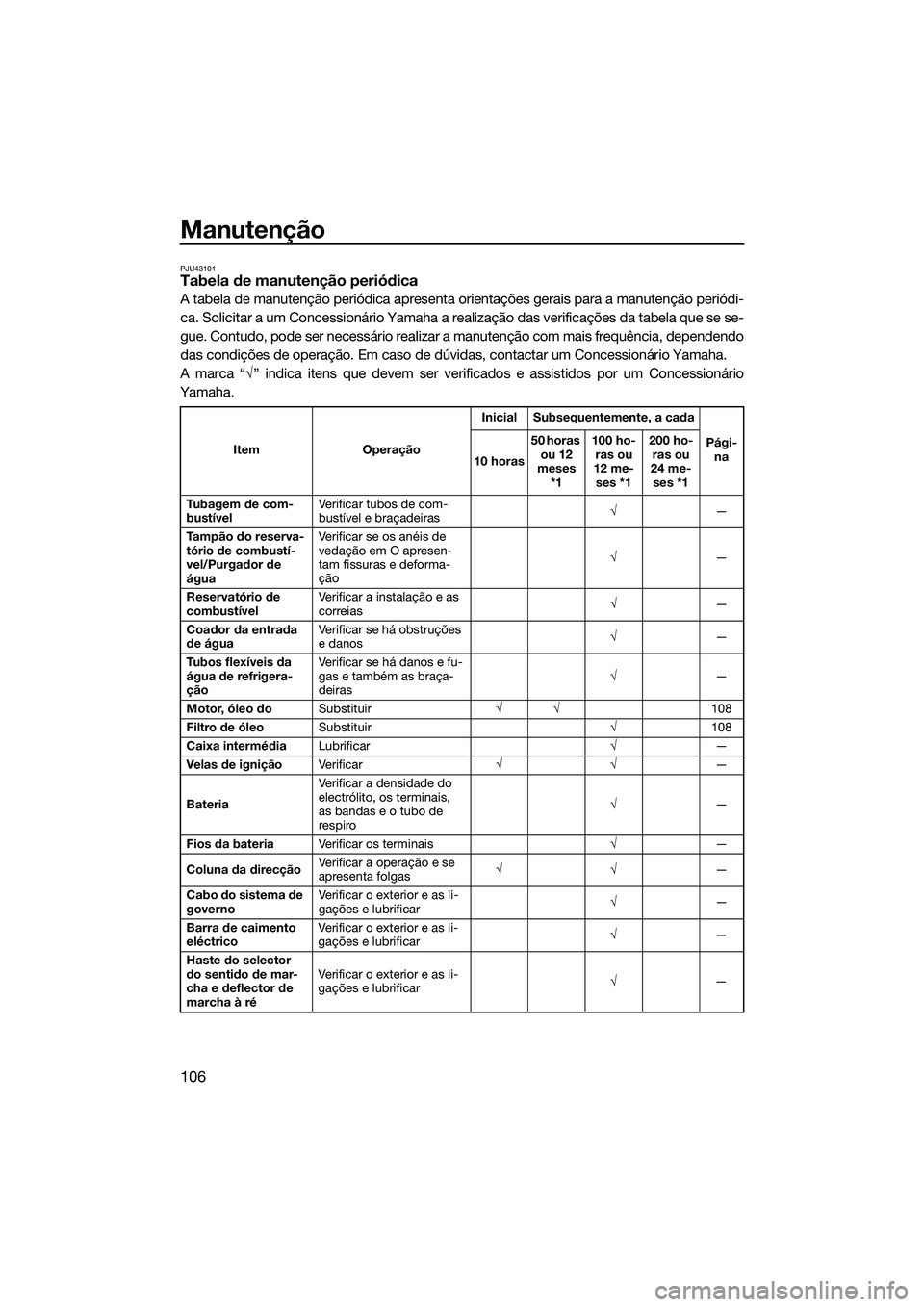

PJU43101Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódi-
ca. Solicitar a um Concessionário Yamaha a realização das verificações da tabela que se se-
gue. Contudo, pode ser necessário realizar a manutenção com mais frequência, dependendo
das condições de operação. Em caso de dúvidas, contactar um Concessionário Yamaha.
A marca “√” indica itens que devem ser verificados e assistidos por um Concessionário
Yamaha.
Item OperaçãoInicial Subsequentemente, a cada
Pági-na
10 horas 50 horas
ou 12
meses *1 100 ho-
ras ou
12 me- ses *1 200 ho-
ras ou
24 me- ses *1
Tubagem de com-
bustível Verificar tubos de com-
bustível e braçadeiras
√
—
Tampão do reserva-
tório de combustí-
vel/Purgador de
água Verificar se os anéis de
vedação em O apresen-
tam fissuras e deforma-
ção
√
—
Reservatório de
combustível Verificar a instalação e as
correias
√
—
Coador da entrada
de água Verificar se há obstruções
e danos
√
—
Tubos flexíveis da
água de refrigera-
ção Verificar se há danos e fu-
gas e também as braça-
deiras
√
—
Motor, óleo do Substituir √√ 108
Filtro de óleo Substituir √108
Caixa intermédia Lubrificar √—
Velas de ignição Verificar √√ —
Bateria Verificar a densidade do
electrólito, os terminais,
as bandas e o tubo de
respiro
√
—
Fios da bateria Verificar os terminais √—
Coluna da direcção Verificar a operação e se
apresenta folgas
√√
—
Cabo do sistema de
governo Verificar o exterior e as li-
gações e lubrificar
√
—
Barra de caimento
eléctrico Verificar o exterior e as li-
gações e lubrificar
√
—
Haste do selector
do sentido de mar-
cha e deflector de
marcha à ré Verificar o exterior e as li-
gações e lubrificar
√
—
UF3J71P0.book Page 106 Thursday, June 26, 2014 10:59 AM

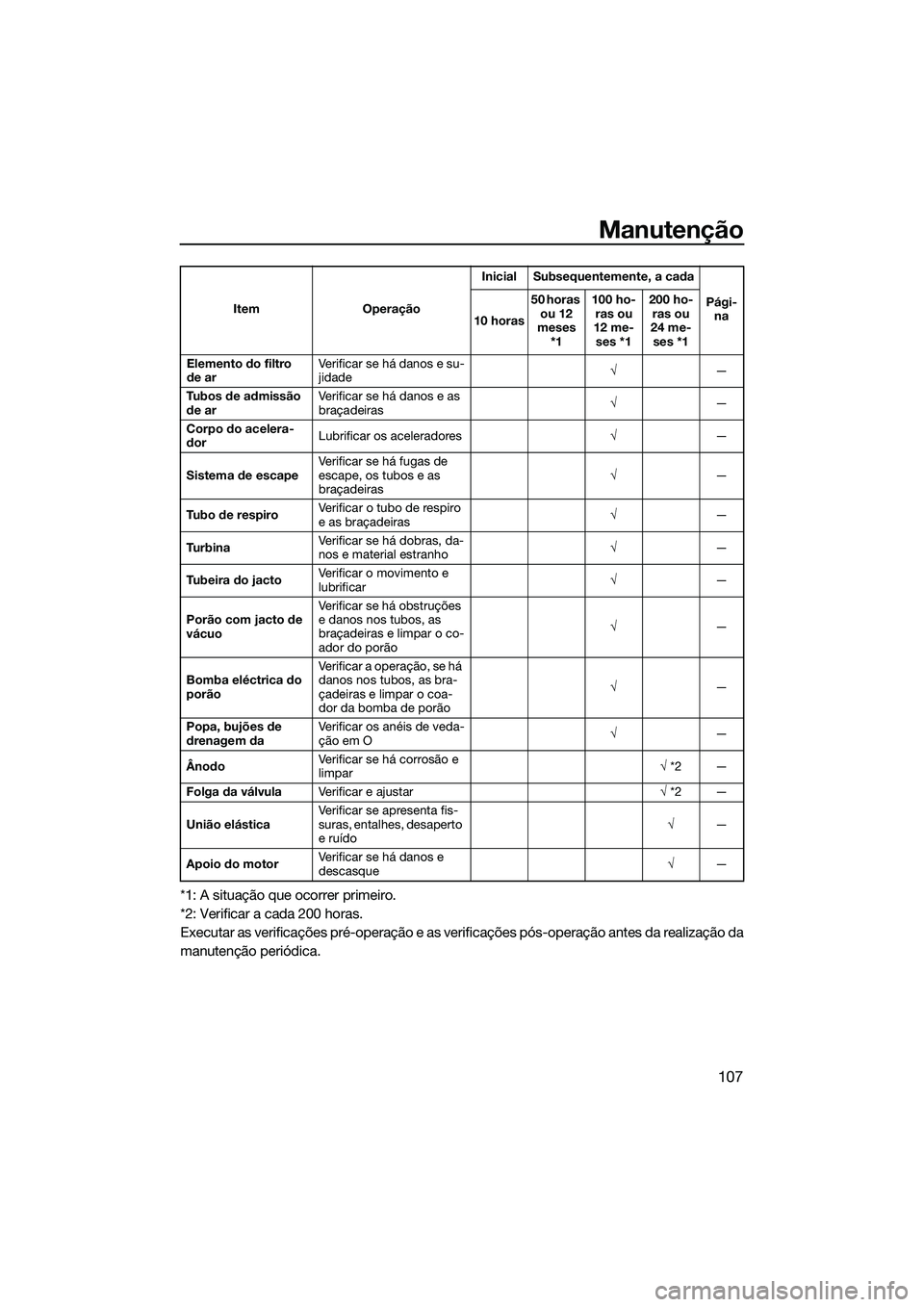

Manutenção
107
*1: A situação que ocorrer primeiro.
*2: Verificar a cada 200 horas.
Executar as verificações pré-operação e as verificações pós-operação antes da realização da
manutenção periódica.
Elemento do filtro
de arVerificar se há danos e su-
jidade
√
—
Tubos de admissão
de ar Verificar se há danos e as
braçadeiras
√
—
Corpo do acelera-
dor Lubrificar os aceleradores
√—
Sistema de escape Verificar se há fugas de
escape, os tubos e as
braçadeiras √
—
Tubo de respiro Verificar o tubo de respiro
e as braçadeiras
√
—
Tu r b i n a Verificar se há dobras, da-
nos e material estranho
√
—
Tubeira do jacto Verificar o movimento e
lubrificar
√
—
Porão com jacto de
vácuo Verificar se há obstruções
e danos nos tubos, as
braçadeiras e limpar o co-
ador do porão
√
—
Bomba eléctrica do
porão Verificar a operação, se há
danos nos tubos, as bra-
çadeiras e limpar o coa-
dor da bomba de porão
√
—
Popa, bujões de
drenagem da Verificar os anéis de veda-
ção em O
√
—
Ânodo Verificar se há corrosão e
limpar
√
*2 —
Folga da válvula Verificar e ajustar √ *2 —
União elástica Verificar se apresenta fis-
suras, entalhes, desaperto
e ruído √
—
Apoio do motor Verificar se há danos e
descasque
√
—
Item Operação
Inicial Subsequentemente, a cada
Pági-na
10 horas 50 horas
ou 12
meses *1 100 ho-
ras ou
12 me- ses *1 200 ho-
ras ou
24 me- ses *1
UF3J71P0.book Page 107 Thursday, June 26, 2014 10:59 AM

Manutenção
108

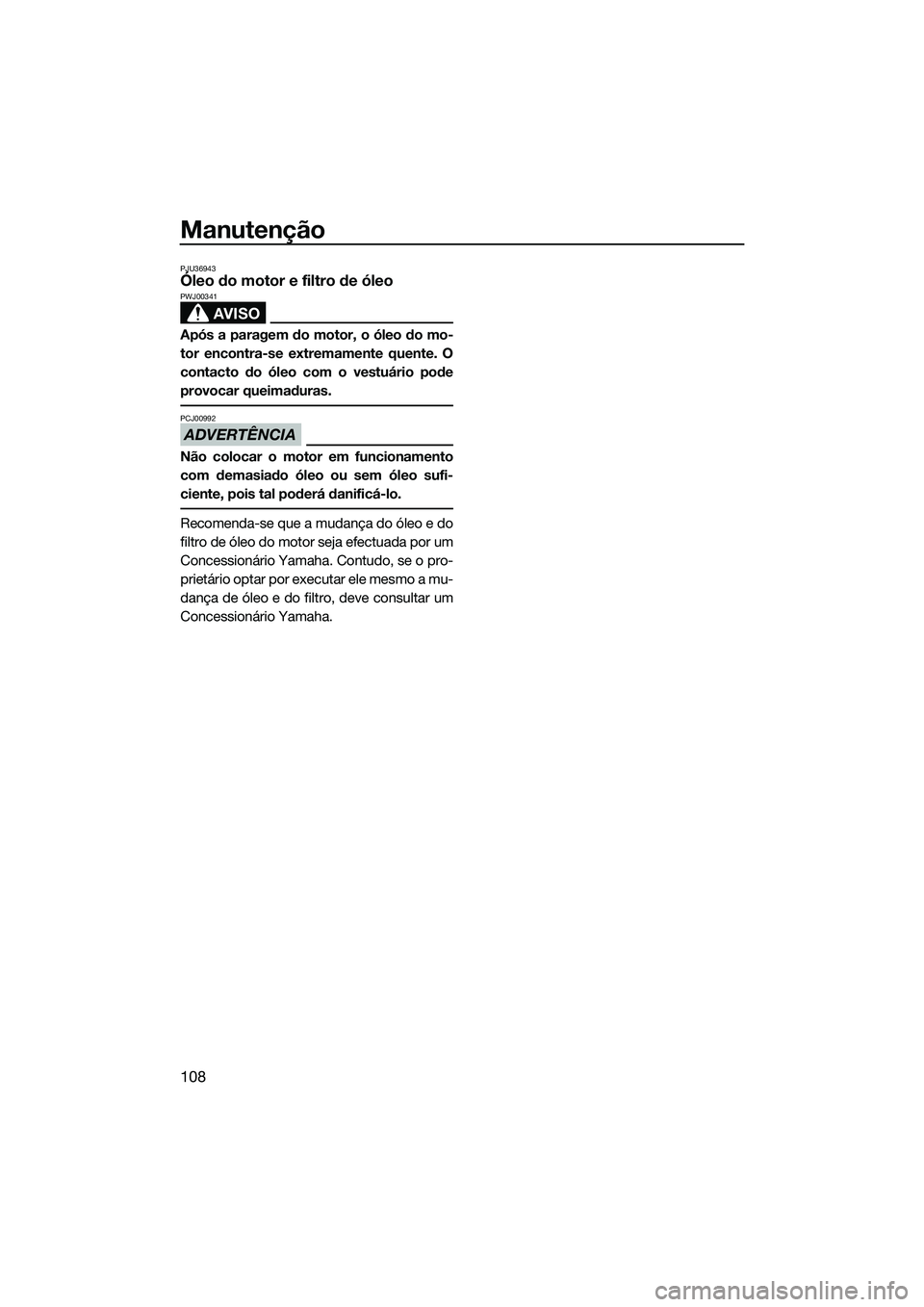

PJU36943Óleo do motor e filtro de óleo
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00992
Não colocar o motor em funcionamento
com demasiado óleo ou sem óleo sufi-
ciente, pois tal poderá danificá-lo.
Recomenda-se que a mudança do óleo e do
filtro de óleo do motor seja efectuada por um
Concessionário Yamaha. Contudo, se o pro-
prietário optar por executar ele mesmo a mu-
dança de óleo e do filtro, deve consultar um
Concessionário Yamaha.
UF3J71P0.book Page 108 Thursday, June 26, 2014 10:59 AM

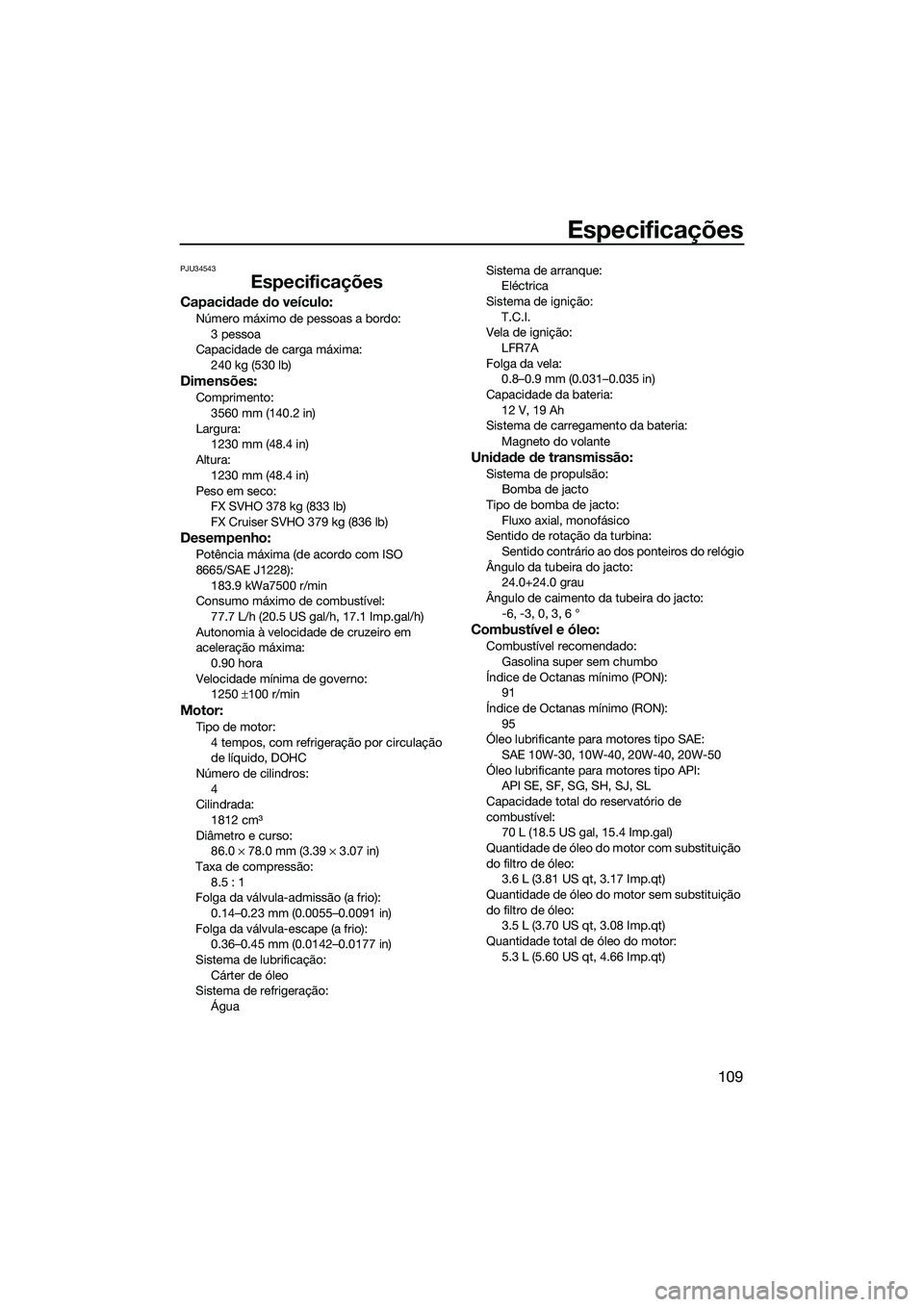

Especificações
109
PJU34543
Especificações
Capacidade do veículo:
Número máximo de pessoas a bordo:3 pessoa
Capacidade de carga máxima: 240 kg (530 lb)
Dimensões:
Comprimento:
3560 mm (140.2 in)
Largura: 1230 mm (48.4 in)
Altura: 1230 mm (48.4 in)
Peso em seco: FX SVHO 378 kg (833 lb)
FX Cruiser SVHO 379 kg (836 lb)
Desempenho:
Potência máxima (de acordo com ISO
8665/SAE J1228):183.9 kWa7500 r/min
Consumo máximo de combustível:
77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Autonomia à velocidade de cruzeiro em
aceleração máxima:
0.90 hora
Velocidade mínima de governo: 1250 ±100 r/min
Motor:
Tipo de motor:
4 tempos, com refrigeração por circulação
de líquido, DOHC
Número de cilindros:
4
Cilindrada: 1812 cm3
Diâmetro e curso: 86.0 × 78.0 mm (3.39 × 3.07 in)
Taxa de compressão:
8.5 : 1
Folga da válvula-admissão (a frio): 0.14–0.23 mm (0.0055–0.0091 in)
Folga da válvula-escape (a frio): 0.36–0.45 mm (0.0142–0.0177 in)
Sistema de lubrificação:
Cárter de óleo
Sistema de refrigeração: Água Sistema de arranque:
Eléctrica
Sistema de ignição: T.C.I.
Vela de ignição:
LFR7A
Folga da vela: 0.8–0.9 mm (0.031–0.035 in)
Capacidade da bateria: 12 V, 19 Ah
Sistema de carregamento da bateria:
Magneto do volante
Unidade de transmissão:
Sistema de propulsão:Bomba de jacto
Tipo de bomba de jacto: Fluxo axial, monofásico
Sentido de rotação da turbina:
Sentido contrário ao dos ponteiros do relógio
Ângulo da tubeira do jacto: 24.0+24.0 grau
Ângulo de caimento da tubeira do jacto: -6, -3, 0, 3, 6 °
Combustível e óleo:
Combustível recomendado:Gasolina super sem chumbo
Índice de Octanas mínimo (PON): 91
Índice de Octanas mínimo (RON):
95
Óleo lubrificante para motores tipo SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Óleo lubrificante para motores tipo API: API SE, SF, SG, SH, SJ, SL
Capacidade total do reservatório de
combustível: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantidade de óleo do motor com substituição
do filtro de óleo: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantidade de óleo do motor sem substituição
do filtro de óleo: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantidade total de óleo do motor:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3J71P0.book Page 109 Thursday, June 26, 2014 10:59 AM

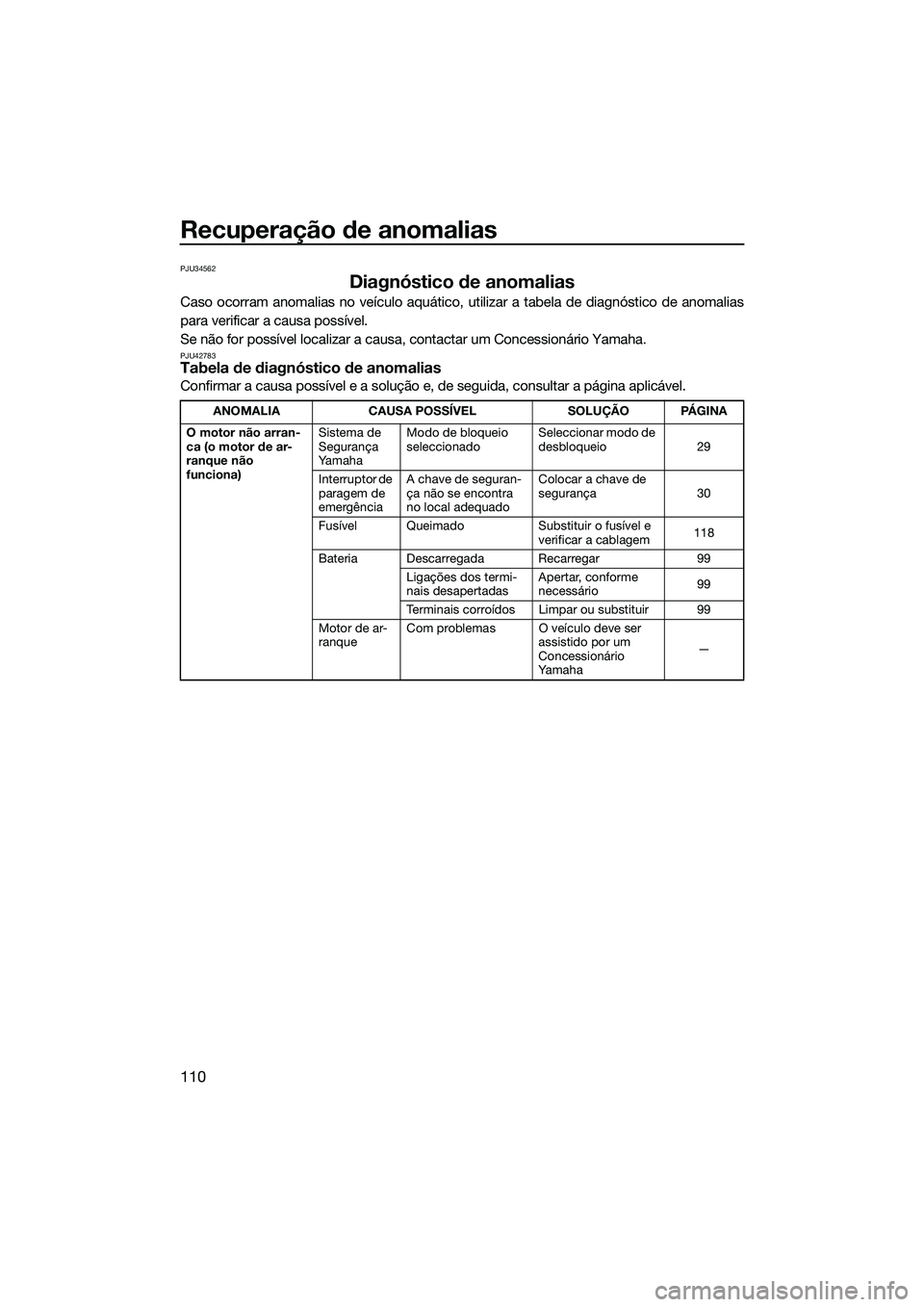

Recuperação de anomalias
110
PJU34562
Diagnóstico de anomalias
Caso ocorram anomalias no veículo aquático, utilizar a tabela de diagnóstico de anomalias
para verificar a causa possível.
Se não for possível localizar a causa, contactar um Concessionário Yamaha.
PJU42783Tabela de diagnóstico de anomalias
Confirmar a causa possível e a solução e, de seguida, consultar a página aplicável.
ANOMALIACAUSA POSSÍVEL SOLUÇÃO PÁGINA
O motor não arran-
ca (o motor de ar-
ranque não
funciona) Sistema de
Segurança
Ya m a h a
Modo de bloqueio
seleccionado
Seleccionar modo de
desbloqueio
29
Interruptor de
paragem de
emergência A chave de seguran-
ça não se encontra
no local adequado Colocar a chave de
segurança
30
Fusível Queimado Substituir o fusível e
verificar a cablagem 118
Bateria Descarregada Recarregar 99
Ligações dos termi-
nais desapertadas Apertar, conforme
necessário
99
Terminais corroídos Limpar ou substituir 99
Motor de ar-
ranque Com problemas O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
UF3J71P0.book Page 110 Thursday, June 26, 2014 10:59 AM

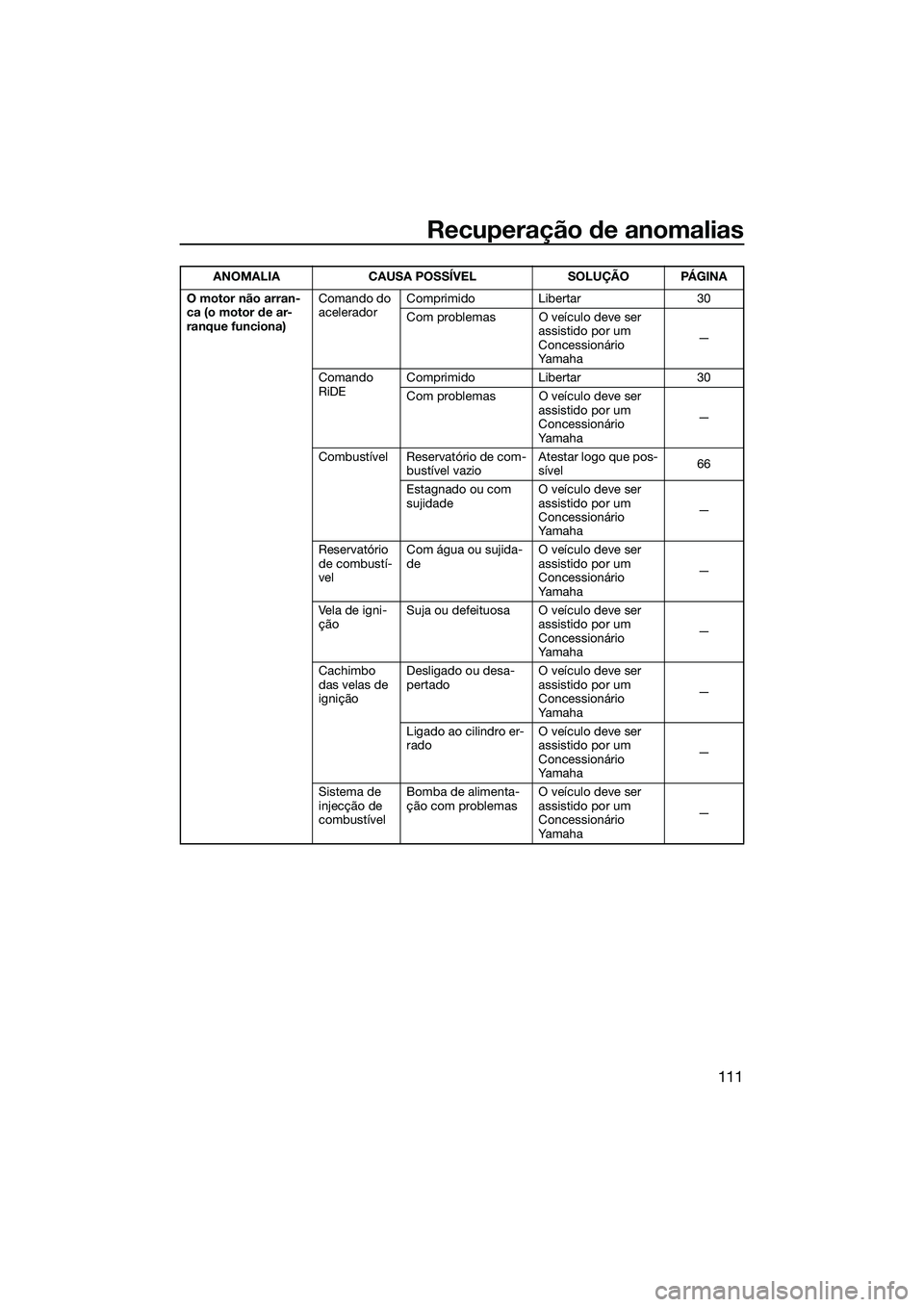

Recuperação de anomalias
111
O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
acelerador
Comprimido Libertar 30
Com problemas O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Comando
RiDE Comprimido Libertar 30
Com problemas O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Combustível Reservatório de com- bustível vazio Atestar logo que pos-
sível
66
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Ligado ao cilindro er-
rado O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Sistema de
injecção de
combustível Bomba de alimenta-
ção com problemas
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3J71P0.book Page 111 Thursday, June 26, 2014 10:59 AM

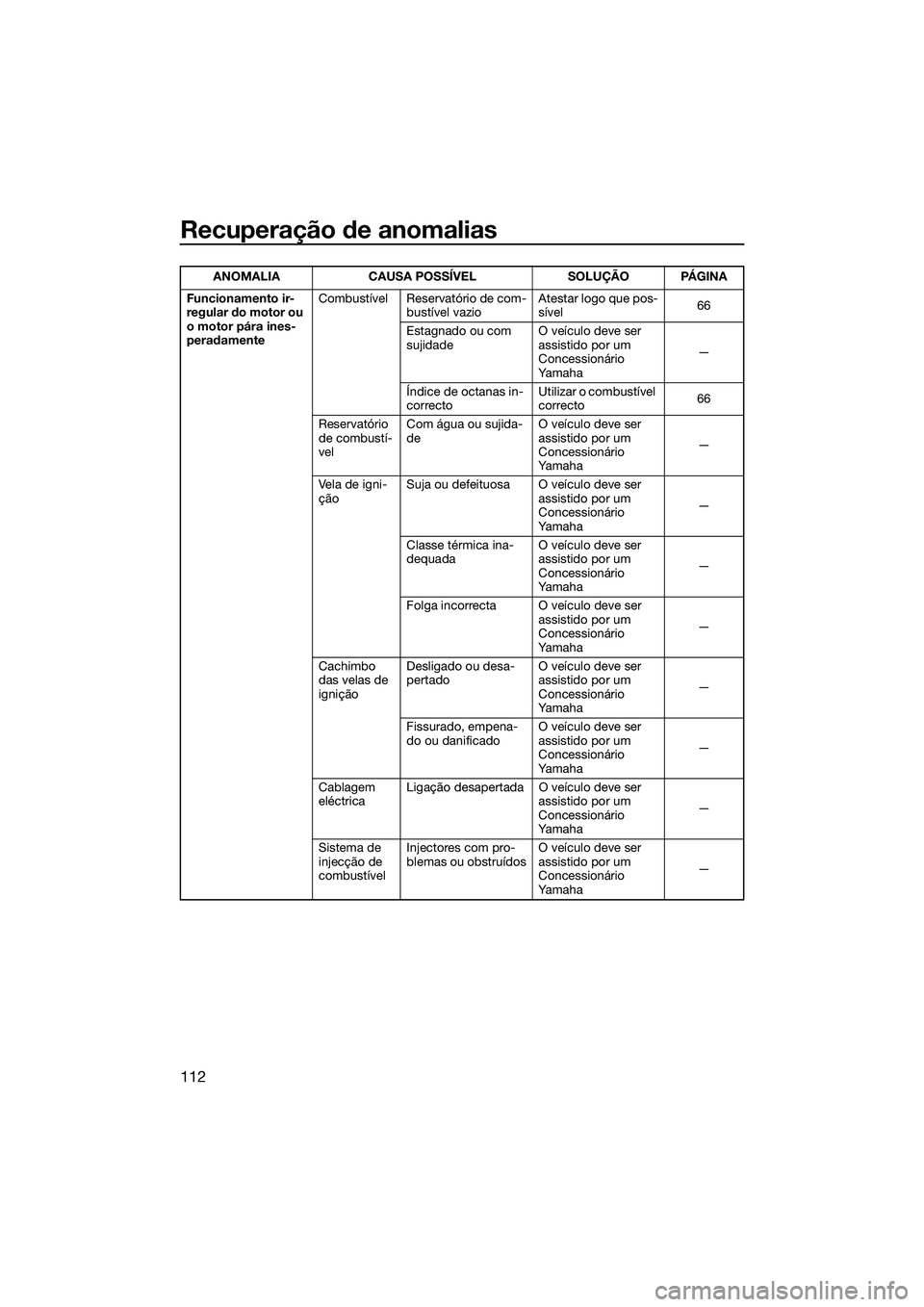

Recuperação de anomalias
112
Funcionamento ir-
regular do motor ou
o motor pára ines-
peradamenteCombustível Reservatório de com-
bustível vazio Atestar logo que pos-
sível
66
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Índice de octanas in-
correcto Utilizar o combustível
correcto
66
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Ya m a h a —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Fissurado, empena-
do ou danificado O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
Sistema de
injecção de
combustível Injectores com pro-
blemas ou obstruídos
O veículo deve ser
assistido por um
Concessionário
Ya m a h a —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF3J71P0.book Page 112 Thursday, June 26, 2014 10:59 AM
