YAMAHA FX SVHO 2017 Betriebsanleitungen (in German)

Vor der Fahrt mit diesem Was-
serfahrzeug die Betriebsanlei-
tung aufmerksam lesen.
BETRIEBSANLEITUNG
2017 WaveRunner
FX SVHO
FX Cruiser SVHO
FX Limited SVHO
F3J-F8199-74-G0
UF3J74G0.book Page 1 Tuesday, July 5, 2016 8:41 AM

Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim WaveRun-
ner verbleiben.
UF3J74G0.book Page 1 Tuesday, July 5, 2016 8:41 AM

Kennzeichnung wichtiger Hinweise
GJU42734

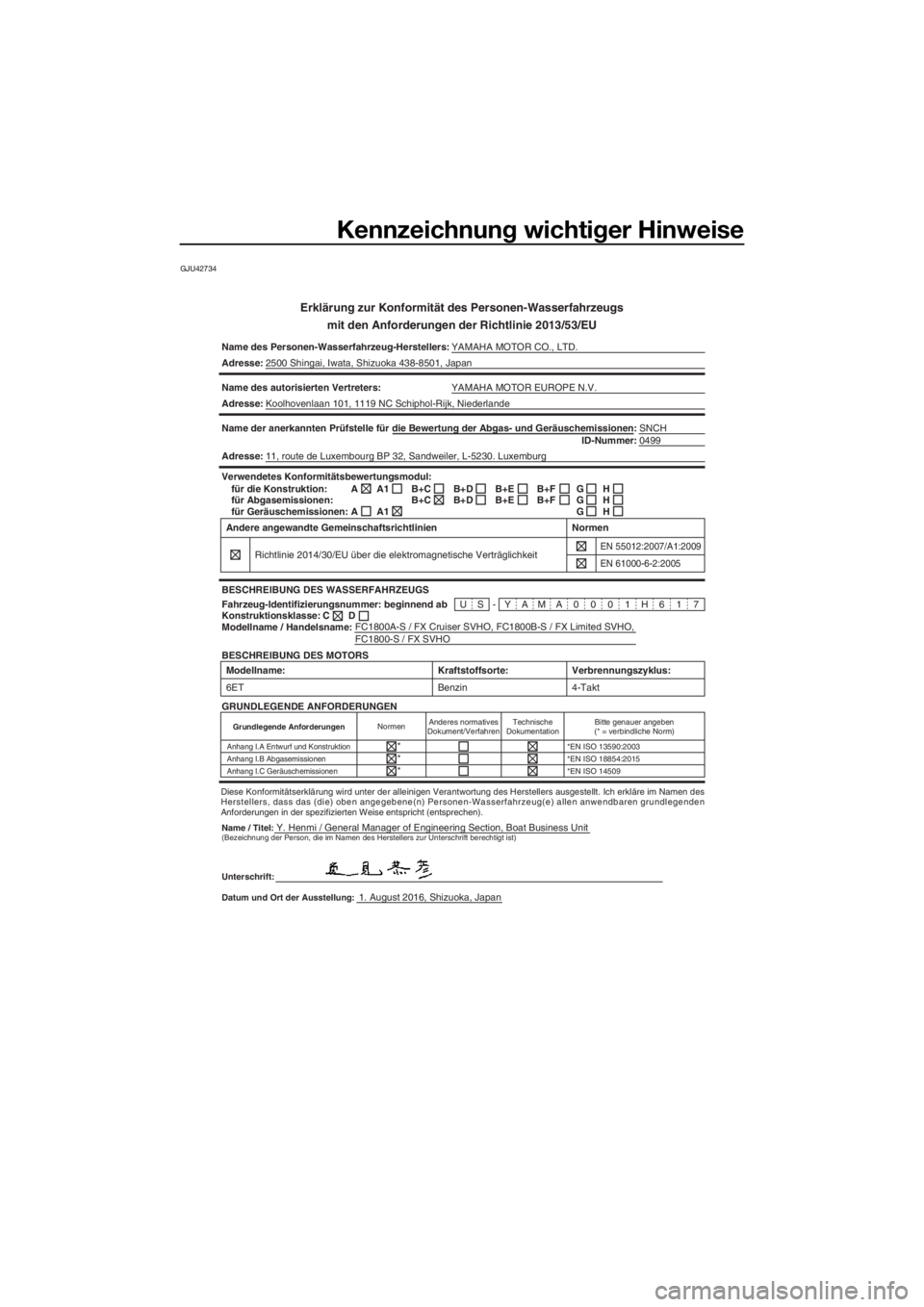

Erklärung zur Konformität des Personen-Wasserfahrzeugs
mit den Anforderungen der Richtlinie 2013/53/EU
Name des Personen-Wasserfahrzeug-Herstellers:YAMAHA MOTOR CO., LTD.
Adresse:2500 Shingai, Iwata, Shizuoka 438-8501, Japan
Name des autorisierten Vertreters:YAMAHA MOTOR EUROPE N.V.
Adresse:Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Niederlande
Name der anerkannten Prüfstelle für die Bewertung der Abgas- und Geräuschemissionen:SNCH
0499
FC1800A-S / FX Cruiser SVHO, FC1800B-S / FX Limited SVHO,
FC1800-S / FX SVHOID-Nummer:
Adresse:11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxemburg
US-YAMA0001H617 Verwendetes Konformitätsbewertungsmodul:
für die Konstruktion:
für Abgasemissionen:
für Geräuschemissionen:
BESCHREIBUNG DES WASSERFAHRZEUGS
BESCHREIBUNG DES MOTORSA
A
Fahrzeug-Identifizierungsnummer: beginnend ab
Modellname / Handelsname:C Konstruktionsklasse:Andere angewandte Gemeinschaftsrichtlinien
Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit
EN 55012:2007/A1:2009
Normen
EN 61000-6-2:2005
D
A1
A1B+C
B+CB+D
B+DB+E
B+EB+F
B+FG
G
GH
H
H
Modellname:
6ETVerbrennungszyklus:
4-Takt Kraftstoffsorte:
Benzin
GRUNDLEGENDE ANFORDERUNGEN
Grundlegende AnforderungenNormenAnderes normatives
Dokument/VerfahrenTechnische
DokumentationBitte genauer angeben
(* = verbindliche Norm)
Anhang I.A Entwurf und Konstruktion*EN ISO 13590:2003Anhang I.B Abgasemissionen*EN ISO 18854:2015Anhang I.C Geräuschemissionen*EN ISO 14509*
* *
Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Ich erkläre im Namen des
Herstellers, dass das (die) oben angegebene(n) Personen-Wasserfahrzeug(e) allen anwendbaren grundlegenden
Anforderungen in der spezifizierten Weise entspricht (entsprechen).
Name / Titel:
Y. Henmi / General Manager of Engineering Section, Boat Business Unit(Bezeichnung der Person, die im Namen des Herstellers zur Unterschrift berechtigt ist)
Unterschrift:
Datum und Ort der Ausstellung:
1. August 2016, Shizuoka, Japan
UF3J74G0.book Page 1 Tuesday, July 5, 2016 8:41 AM

Kennzeichnung wichtiger Hinweise
GJU30193
An den Eigentümer/Fahrer
Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch
für Bootssicherheit oder Seemannschaft.
Falls dies Ihr erstes Wasserfahrzeug bzw. das
erste Wasserfahrzeug dieser Art für Sie ist,
sollten Sie sich im Interesse Ihres Wohlbefin-
dens und Ihrer Sicherheit vor der Inbetrieb-
nahme die notwendige Kenntnis oder Praxis
aneignen. Ihr Yamaha-Händler oder Boots-
verband empfiehlt Ihnen gerne eine örtliche
Bootsschule oder einen kompetenten Fahr-
lehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:
Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
WARNUNG
GWJ00072
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00092
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden
müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
UF3J74G0.book Page 2 Tuesday, July 5, 2016 8:41 AM

Kennzeichnung wichtiger Hinweise
GJU40411
Yamaha ist stets darum bemüht, seine Pro-
dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
GJU30233
WaveRunner FX SVHO / FX Cruiser
SVHO / FX Limited SVHO
BETRIEBSANLEITUNG
©2016, Yamaha Motor Co., Ltd.
1. Auflage, Juni 2016
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unerlaubte
Verwendung
ohne schriftliche Genehmigung von
Yamaha Motor Co., Ltd.
ist ausdrücklich untersagt.
Gedruckt in den USA
UF3J74G0.book Page 3 Tuesday, July 5, 2016 8:41 AM

Inhalt
Aufkleber verschiedener Art ............ 1
Erkennungsnummern ...................... 1
Haupt-Identifizierungsnummer
(PRI-ID) ........................................... 1
Fahrzeug-Identifizierungsnummer
(CIN) ................................................ 1
Motor-Seriennummer ......................... 1
Produktionsdatums-Aufkleber ........... 2
Modellangaben ............................... 3
Herstellerschild................................... 3
Wichtige Aufkleber .......................... 5
Warnaufkleber .................................... 6
Andere Aufkleber................................ 9
Informationen zur Sicherheit.......... 11
Einschränkungen der Bedienung
des Wasserfahrzeugs................. 11
Fahrt-Einschränkungen ................. 12
Benutzungsbedingungen .............. 14
Empfohlene Ausrüstung ................ 16
Gefahrenquellen ............................ 17
Eigenschaften des
Wasserfahrzeugs ....................... 17
Wakeboardfahren und
Wasserskifahren......................... 19
Sicherheitsregeln für das
Bootfahren ................................. 21
Fahrvergnügen mit
Verantwortung............................ 21
Beschreibung................................... 23
Wasserfahrzeug-Glossar............... 23
Lage der Hauptkomponenten ....... 24
Bedienung der
Steuerungsfunktionen .................... 28
Steuerungsfunktionen des
Wasserfahrzeugs ....................... 28
Fernbedienung ................................. 28
Yamaha Security System ................. 29
Motor-Stoppschalter ....................... 30
Motor-Quickstoppschalter .............. 30Startschalter .................................... 30
Gashebel .......................................... 31
RiDE-Hebel ....................................... 31
Lenkungssystem .............................. 32
Einstellbares
Lenkungs-Neigungssystem .......... 32
Kühlwasser-Kontrollauslässe ........... 33
Wasserabscheider ............................ 33
Betrieb des Wasserfahrzeugs........ 35
Betriebsfunktionen des
Wasserfahrzeugs ....................... 35
Schaltsystem .................................... 35
Elektrisches Trimmsystem ............... 38
Betriebsarten des
Wasserfahrzeugs ....................... 40
Niedrigdrehzahl-Betriebsart ............. 40
Strudellose Betriebsart ..................... 41
Tempomat ........................................ 42
Bedienung der Instrumente ........... 45
Multifunktionsdisplay .................... 45
Analoger Geschwindigkeits- und
Drehzahlmesser ............................ 45
Informationsanzeige ......................... 47
Multifunktionsdisplay ....................... 51
Bedienung der Ausrüstung ............ 56
Ausrüstung.................................... 56
Sitze.................................................. 56
Haltegriff ........................................... 57
Aufstiegsgriff .................................... 58
Aufstiegsstufe................................... 58
Bugöse ............................................. 58
Heckösen ......................................... 59
Klampe ............................................. 59
Hochklappbare Klampen (FX Cruiser
SVHO / FX Limited SVHO) ............ 59
Ablagefächer .................................... 60
Feuerlöscher-Halter
und -Abdeckung ........................... 65
UF3J74G0.book Page 1 Tuesday, July 5, 2016 8:41 AM

Inhalt
Erfordernisse bei der Bedienung
und Handhabung ............................. 66
Kraftstoffanforderungen ................ 66
Kraftstoff .......................................... 66
Motoröl-Anforderungen ................ 69
Motoröl ............................................. 69
Lenzen des Bilgewassers.............. 70
Lenzen des Bilgewassers an Land ... 70
Lenzen des Bilgewassers auf dem
Wasser .......................................... 71
Transport auf einem Anhänger...... 72
Erstmaliger Betrieb ......................... 73
Motor-Einfahrzeit .......................... 73
Routinekontrollen vor
fahrtbeginn....................................... 74
Liste der Routinekontrollen vor
Fahrtbeginn ................................... 74
Routinekontrollen vor
Fahrtbeginn ................................ 76
Routinekontrollen vor dem
Zuwasserlassen ............................ 76
Routinekontrollen nach dem
Zuwasserlassen ............................ 82
Betrieb .............................................. 85
Betreiben des Wasserfahrzeugs ... 85
Wasserfahrzeug kennen lernen ........ 85
Lernen, das Wasserfahrzeug zu
bedienen ....................................... 85
Sitzposition....................................... 86
Zuwasserlassen des
Wasserfahrzeugs .......................... 86
Starten des Motors auf dem
Wasser .......................................... 86
Ausschalten des Motors .................. 87
Verlassen des Wasserfahrzeugs ...... 87
Bedienen des Wasserfahrzeugs....... 88
Wasserfahrzeug wenden .................. 88
Wasserfahrzeug anhalten ................. 90Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in
Neutralstellung .............................. 91
Aufsteigen auf das
Wasserfahrzeug ............................ 92
Losfahren ......................................... 95
Gekentertes Wasserfahrzeug ........... 96
Anlanden und Anlegen des
Wasserfahrzeugs .......................... 97
Betrieb in algenreichem
Gewässer ...................................... 97
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem
Wasser .......................................... 97
Pflege und Lagerung ...................... 98
Pflege nach dem Fahren............... 98
Spülen der Kühlwasserkanäle .......... 98
Das Wasserfahrzeug reinigen........... 99
Pflege der Batterie............................ 99
Langfristige Lagerung ................. 102
Reinigen ......................................... 102
Schmierung .................................... 102
Rostschutz ..................................... 102
Wartungsarbeiten ......................... 103
Wartungsarbeiten ....................... 103
Bordwerkzeug ................................ 103
Ein- und Ausbau der
Motorabdeckung ........................ 103
Tabelle der Wartungsintervalle ....... 105
Motoröl und Ölfilter ........................ 107
Technische Daten ......................... 108
Technische Daten ....................... 108
Fehlerbeseitigung ......................... 109
Fehlersuche ................................ 109
Fehlersuchtabelle ........................... 109
Notmaßnahmen .......................... 112
Jeteinlass und Flügelrad reinigen ... 112
UF3J74G0.book Page 2 Tuesday, July 5, 2016 8:41 AM

Inhalt
Umkehrklappe anheben ................. 113
Starthilfebatterie verwenden .......... 113
Sicherungen wechseln ................... 114
Wasserfahrzeug abschleppen ........ 116
Untergetauchtes
Wasserfahrzeug .......................... 117
Index ............................................... 118
UF3J74G0.book Page 3 Tuesday, July 5, 2016 8:41 AM

Aufkleber verschiedener Art
1
GJU36452
Erkennungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU42521Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage der
Sitze siehe Seite 56, weitere Angaben zum
abnehmbaren wasserdichten Ablagefach
siehe Seite 63.)
MODELL:
FC1800-S (FX SVHO)
FC1800A-S (FX Cruiser SVHO)
FC1800B-S (FX Limited SVHO)
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU40471Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
bracht ist. (Demontage und Montage des Sit-
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
MODELF3J
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
3J
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
1
UF3J74G0.book Page 1 Tuesday, July 5, 2016 8:41 AM

Aufkleber verschiedener Art
2
zes siehe Seite 56, Demontage und Montage
der Motorabdeckung siehe Seite 103.)
GJU42031Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Oberseite des Zy-
linderkopfes angebracht. (Demontage und
Montage des Sitzes siehe Seite 56, Demon-tage und Montage der Motorabdeckung sie-
he Seite 103.)
1Lage der Motor-Seriennummer
1
1Lage des Produktionsdatums-Aufklebers
1
UF3J74G0.book Page 2 Tuesday, July 5, 2016 8:41 AM
