Utilizzo delle dotazioni
63
Per aprire lo scomparto portaoggetti imper-
meabile incorporato:
Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile incorporato:
Installare saldamente il tappo stringendolo
fino a quando si arresta.
Scomparto portaoggetti impermeabile
amovibile
Lo scomparto portaoggetti impermeabile
amovibile si trova sotto la sella posteriore.Per aprire lo scomparto portaoggetti imper-
meabile amovibile:
(1) Togliere la sella posteriore. (Vedere pagi-
na 55 per le procedure di rimozione ed
installazione della sella.)
(2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile amovibile:
(1) Installare saldamente il tappo stringen-
dolo fino a quando si arresta.
(2) Installare saldamente la sella posteriore
nella sua posizione originale.

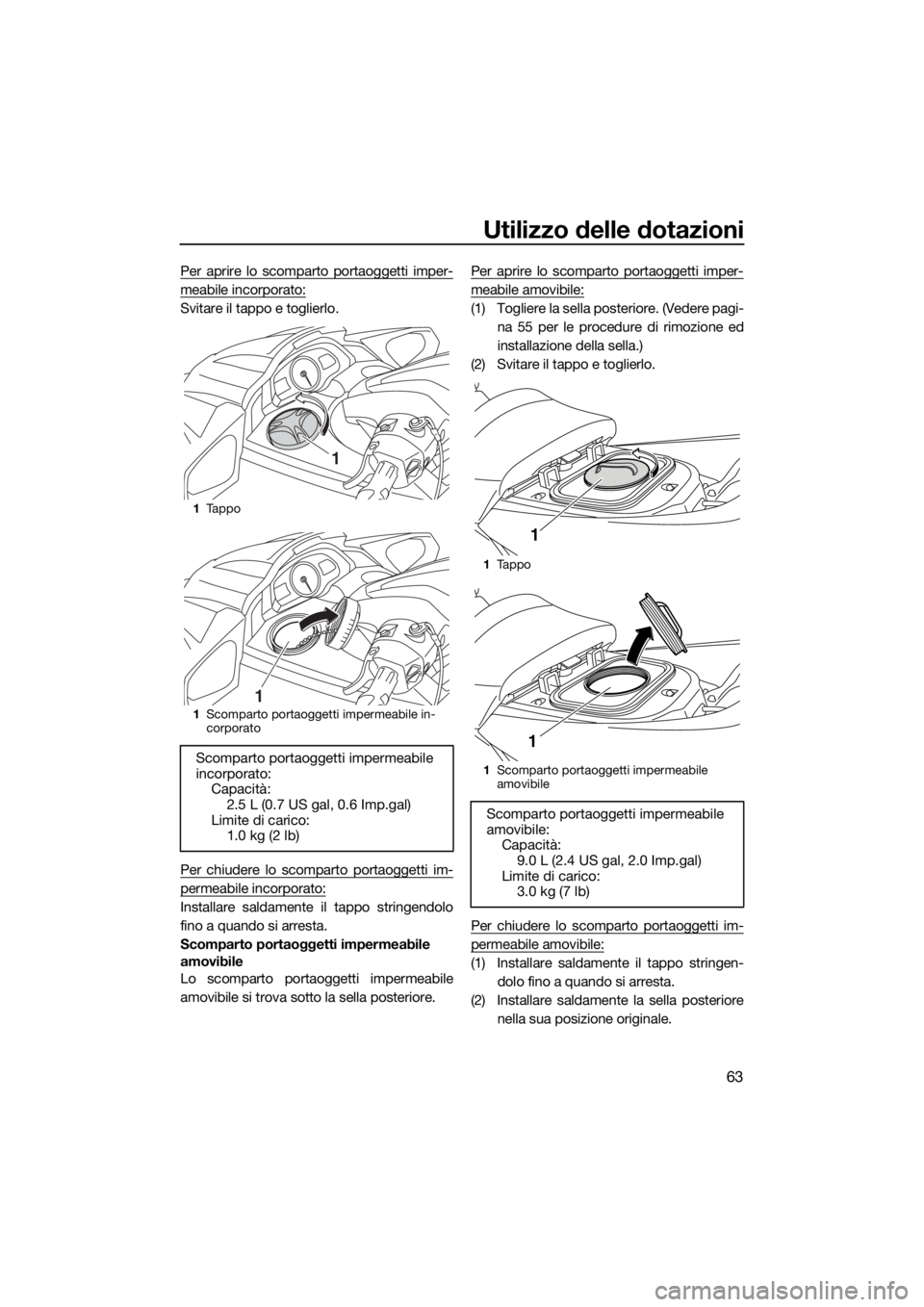

1Ta p p o
1Scomparto portaoggetti impermeabile in-
corporato
Scomparto portaoggetti impermeabile
incorporato:
Capacità:
2.5 L (0.7 US gal, 0.6 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
1Ta p p o
1Scomparto portaoggetti impermeabile
amovibile
Scomparto portaoggetti impermeabile
amovibile:
Capacità:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Limite di carico:
3.0 kg (7 lb)
1
1
UF3J74H0.book Page 63 Tuesday, June 28, 2016 9:59 AM

Utilizzo delle dotazioni
64

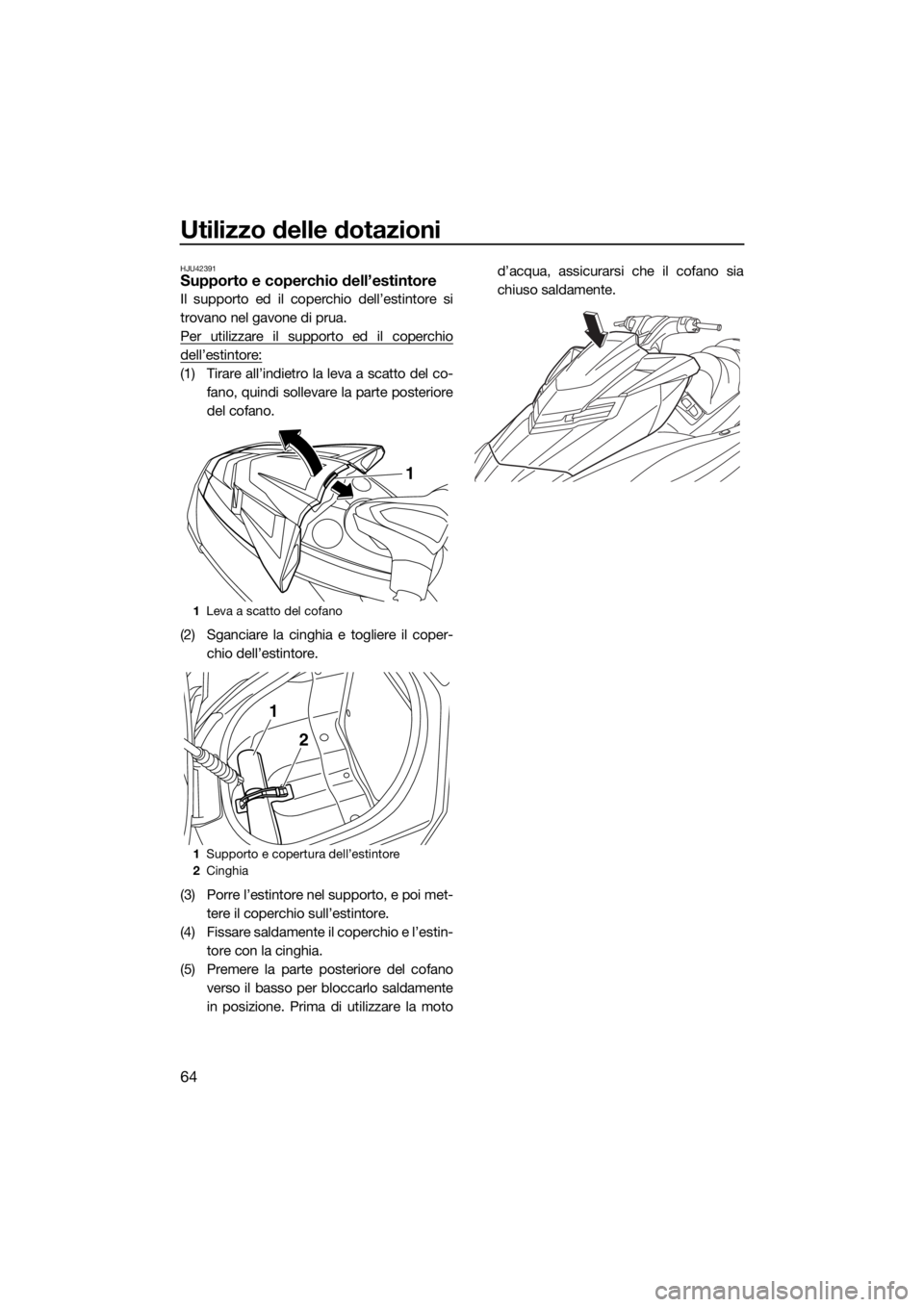

HJU42391Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si
trovano nel gavone di prua.
Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Tirare all’indietro la leva a scatto del co-
fano, quindi sollevare la parte posteriore
del cofano.
(2) Sganciare la cinghia e togliere il coper-
chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met-
tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin-
tore con la cinghia.
(5) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la motod’acqua, assicurarsi che il cofano sia
chiuso saldamente.
1Leva a scatto del cofano
1Supporto e copertura dell’estintore
2Cinghia
1
1
2
UF3J74H0.book Page 64 Tuesday, June 28, 2016 9:59 AM

Requisiti per il funzionamento ed il comando
65
HJU31823
Requisiti relativi al carburanteHJU42722Carburante
AVVERTENZA
HWJ00283
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
ATTENZIONE
HCJ01870
Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
Evitare la penetrazione di acqua o di
corpi estranei nel serbatoio del carbu-
rante. Se contaminato, il carburante può
provocare prestazioni scarse e danneg-
giamenti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
Usare soltanto benzina con un numero
minimo di ottano alla pompa di 91 o un
numero minimo di ottano controllato di
95. La benzina con basso numero di ot-
tano può danneggiare seriamente il mo-
tore.
Il vostro motore Yamaha è stato progettato
per l’uso esclusivo con benzina super senza
piombo con un numero minimo di ottano alla
pompa [(R+M)/2] di 91 o un numero minimo
di ottano controllato di 95. In presenza di bat-
titi in testa, cambiare la marca della benzina.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alco-
ol: quello contenente etanolo e quello conte-
nente metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di ot-
tano minimo. L’E-85 è una miscela di carbu-
rante contenente l’85% di etanolo e pertanto
non deve venire usato in questa moto d’ac-
qua. Tutte le miscele all’etanolo che conten-
gono più del 10% di etanolo possono
provocare il danneggiamento del circuito del
carburante o problemi nelle prestazioni del
motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perché può pro-
vocare il danneggiamento del circuito del
carburante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-
re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione. Carburante consigliato:
Benzina super senza piombo con un
numero di ottano minimo pari a
91
(numero di ottano alla pompa) =
(R + M)/2
95 (numero di ottano controllato)
UF3J74H0.book Page 65 Tuesday, June 28, 2016 9:59 AM

Requisiti per il funzionamento ed il comando
66
(2) Posizionare la moto d’acqua in una zona
ben ventilata ed in posizione orizzontale.
(3) Rimuovere le selle, e poi controllare il li-
vello del carburante. (Vedere pagina 55
per le procedure di rimozione ed installa-
zione della sella.)
(4) Tirare all’indietro la leva a scatto del co-
fano, quindi sollevare la parte posteriore
del cofano.
(5) Svitare il tappo del bocchettone del ser-
batoio del carburante e toglierlo.
(6) Aggiungere lentamente del carburante al
serbatoio.(7) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa
50 mm (2 in) dal limite superiore del ser-
batoio. Non riempire eccessivamente il
serbatoio carburante. Considerando che
il carburante, riscaldandosi, si espande,
il calore del motore o del sole può fare
traboccare il carburante dal serbatoio.
Non lasciare la moto d’acqua con il ser-

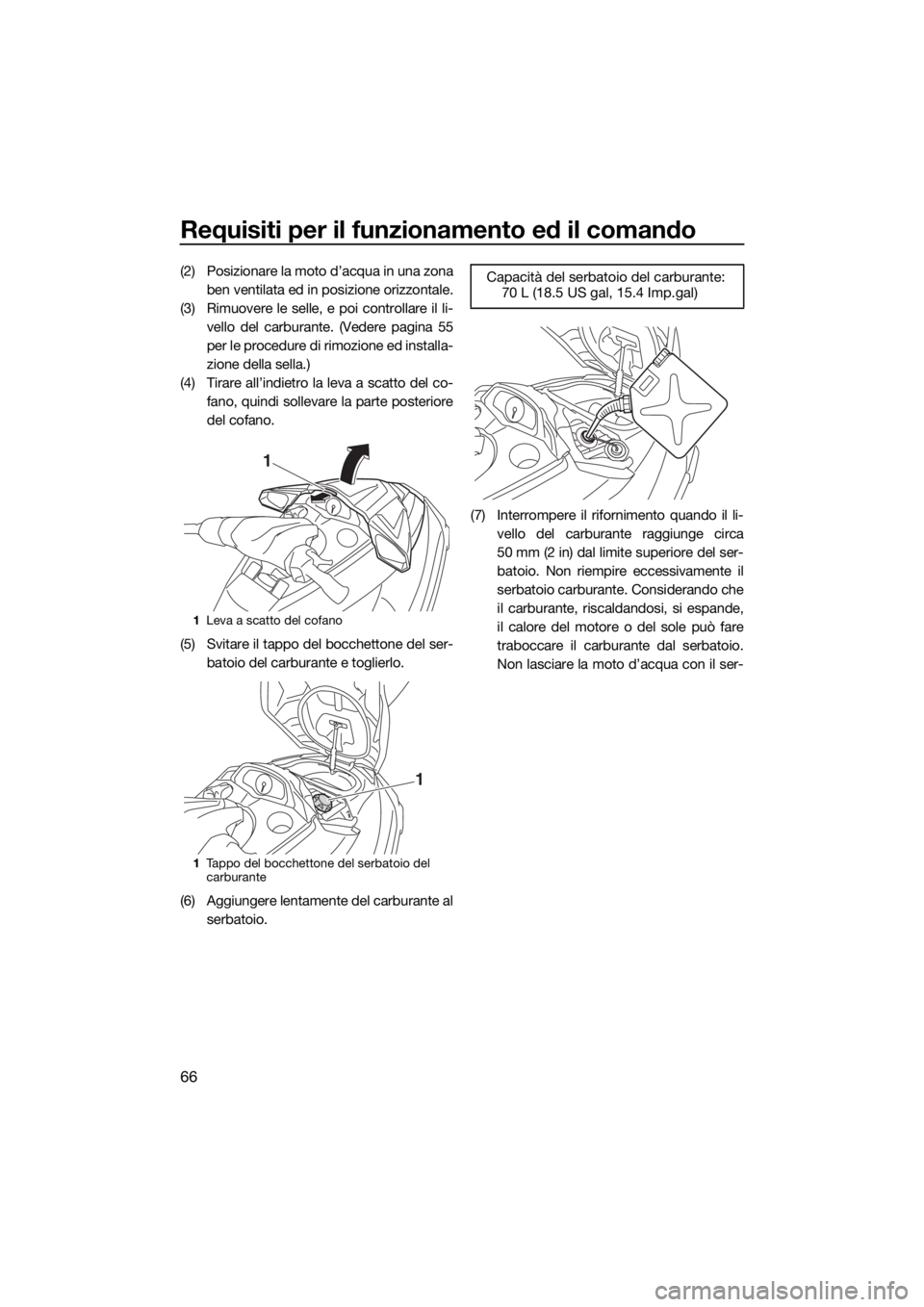

1Leva a scatto del cofano
1Tappo del bocchettone del serbatoio del
carburante
1
1
Capacità del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
UF3J74H0.book Page 66 Tuesday, June 28, 2016 9:59 AM

Requisiti per il funzionamento ed il comando
67
batoio carburante pieno sotto la luce so-
lare diretta.
(8) Eliminare immediatamente il carburante
fuoriuscito con un panno asciutto.
(9) Installare saldamente il tappo del boc-
chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
(10) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
d’acqua, assicurarsi che il tappo delbocchettone del serbatoio del carburan-
te ed il cofano siano chiusi saldamente.
(11) Installare saldamente le selle nelle loro
posizioni originali.

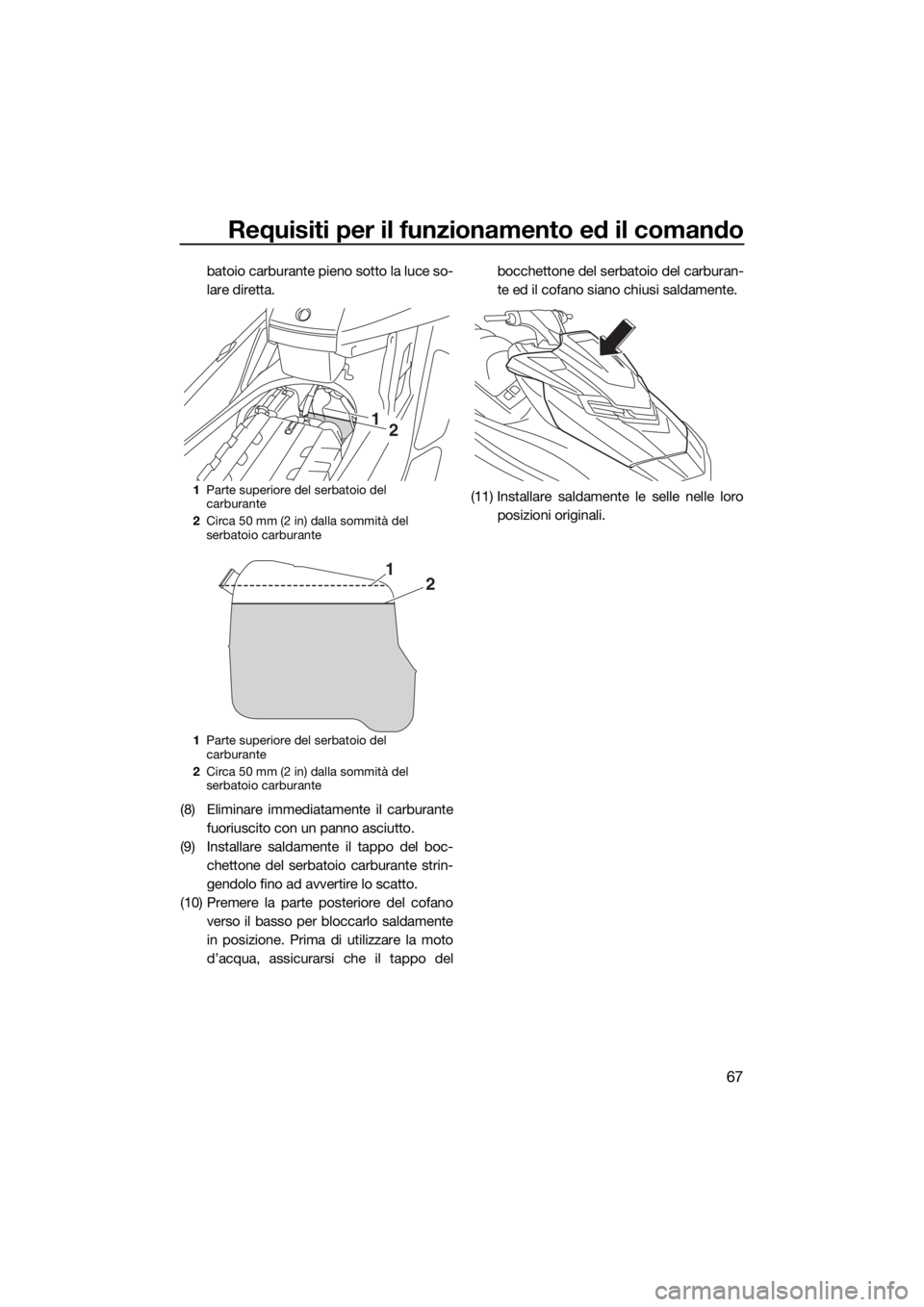

1Parte superiore del serbatoio del
carburante
2Circa 50 mm (2 in) dalla sommità del
serbatoio carburante
1Parte superiore del serbatoio del
carburante
2Circa 50 mm (2 in) dalla sommità del
serbatoio carburante
21
21
UF3J74H0.book Page 67 Tuesday, June 28, 2016 9:59 AM

Requisiti per il funzionamento ed il comando
68
HJU40291
Requisiti dell’olio motoreHJU41513Olio motore
ATTENZIONE
HCJ00282
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi
potrebbe danneggiare gravemente il mo-
tore.
NOTA:
Se si utilizza il motore ad alte velocità, si può
registrare un certo consumo d’olio motore.
Controllare il livello dell’olio motore.
Controllo del livello dell’olio motore
AVVERTENZA
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
ATTENZIONE
HCJ01002
Accertarsi che detriti e acqua non penetri-
no nel foro di riempimento dell’olio. Detriti
ed acqua nel motore possono provocare
danneggiamenti gravi del motore.
Per controllare il livello dell’olio motore:
(1) Posizionare la moto d’acqua a terra in
una posizione perfettamente piana con il
motore spento. Se il motore era acceso,
lasciare depositare l’olio motore aspet-
tando 5 minuti o più prima di controllare
il livello dell’olio.(2) Rimuovere le selle. (Vedere pagina 55
per le procedure di rimozione ed installa-
zione della sella.)
(3) Rimuovere l’astina di livello e pulirla.
(4) Inserire di nuovo l’astina di livello nel re-
lativo tubo. Togliere di nuovo l’astina di
livello ed accertarsi che il livello dell’olio
motore sia tra i riferimenti di livello mini-
mo e massimo.
(5) Se il livello dell’olio motore è notevol-
mente superiore al riferimento di livello
massimo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è in-
feriore al riferimento di livello minimo, ag-
giungere olio motore. Tipo di olio motore consigliato:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Qualità olio motore consigliata:
API SG, SH, SJ, SL

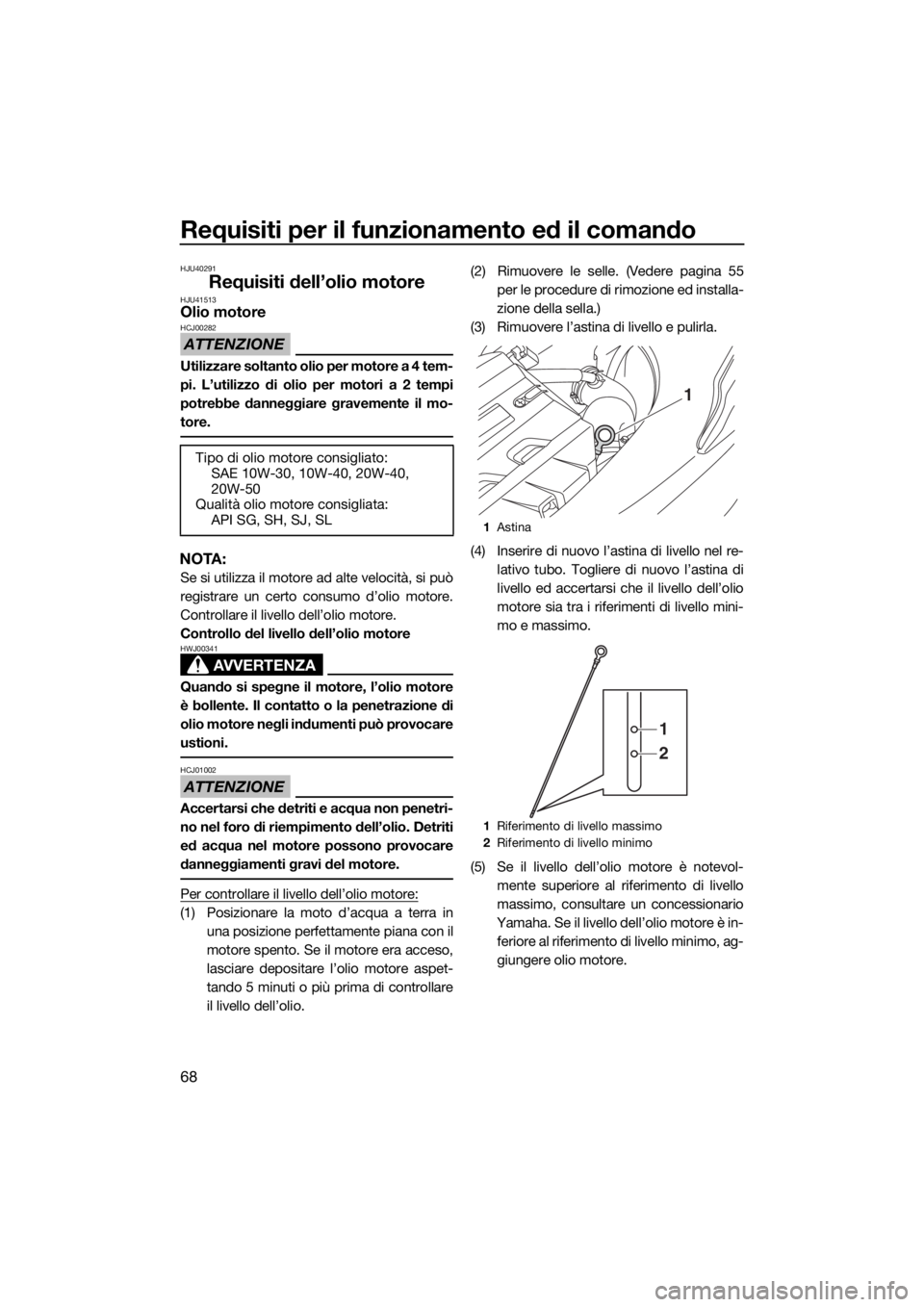

1Astina
1Riferimento di livello massimo
2Riferimento di livello minimo
1
1
2
UF3J74H0.book Page 68 Tuesday, June 28, 2016 9:59 AM

Requisiti per il funzionamento ed il comando
69

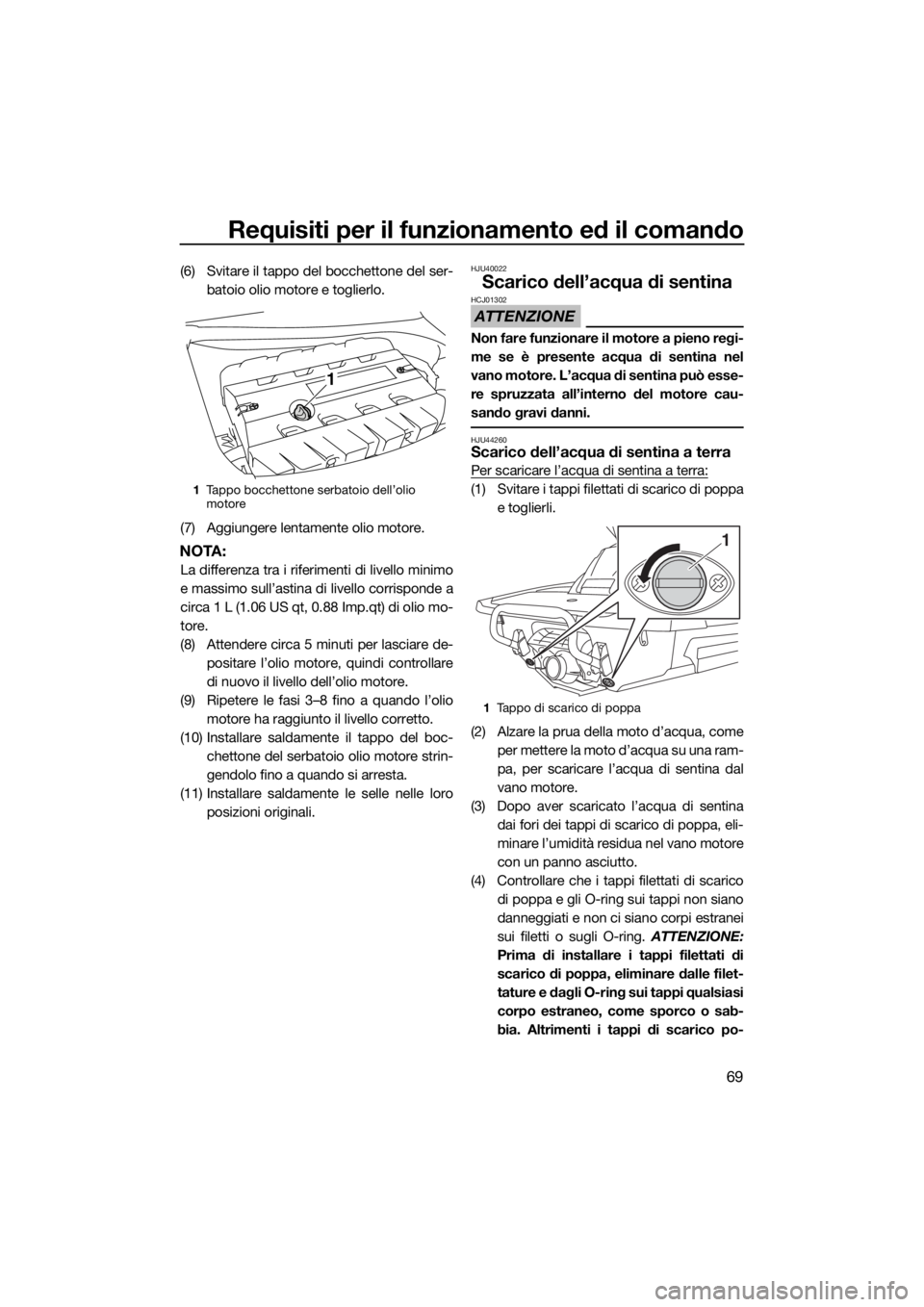

(6) Svitare il tappo del bocchettone del ser-
batoio olio motore e toglierlo.
(7) Aggiungere lentamente olio motore.
NOTA:
La differenza tra i riferimenti di livello minimo
e massimo sull’astina di livello corrisponde a
circa 1 L (1.06 US qt, 0.88 Imp.qt) di olio mo-
tore.
(8) Attendere circa 5 minuti per lasciare de-
positare l’olio motore, quindi controllare
di nuovo il livello dell’olio motore.
(9) Ripetere le fasi 3–8 fino a quando l’olio
motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc-
chettone del serbatoio olio motore strin-
gendolo fino a quando si arresta.
(11) Installare saldamente le selle nelle loro
posizioni originali.
HJU40022
Scarico dell’acqua di sentina
ATTENZIONE
HCJ01302
Non fare funzionare il motore a pieno regi-
me se è presente acqua di sentina nel
vano motore. L’acqua di sentina può esse-
re spruzzata all’interno del motore cau-
sando gravi danni.

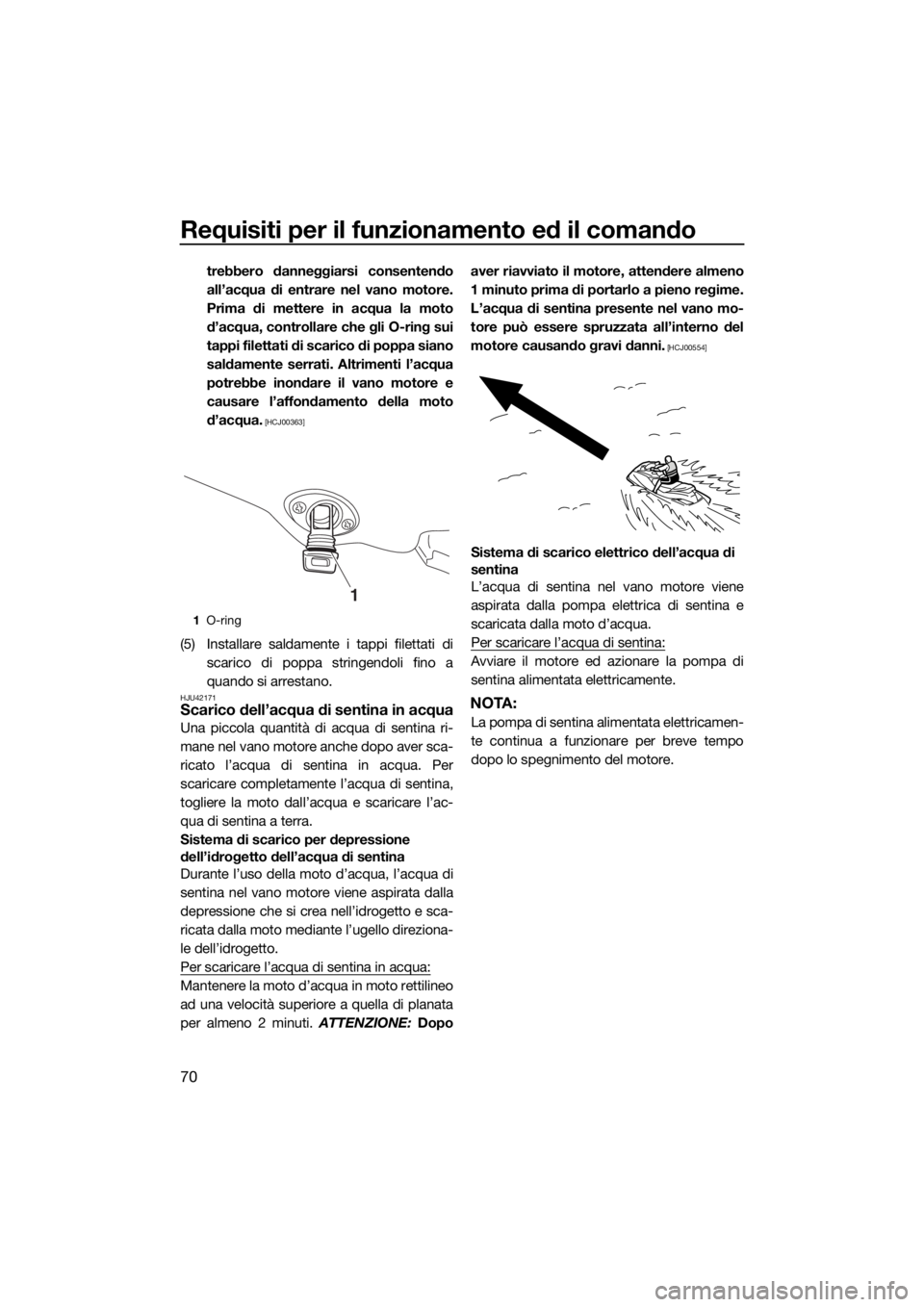

HJU44260Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppa
e toglierli.
(2) Alzare la prua della moto d’acqua, come
per mettere la moto d’acqua su una ram-
pa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina
dai fori dei tappi di scarico di poppa, eli-
minare l’umidità residua nel vano motore
con un panno asciutto.
(4) Controllare che i tappi filettati di scarico
di poppa e gli O-ring sui tappi non siano
danneggiati e non ci siano corpi estranei
sui filetti o sugli O-ring. ATTENZIONE:
Prima di installare i tappi filettati di
scarico di poppa, eliminare dalle filet-
tature e dagli O-ring sui tappi qualsiasi
corpo estraneo, come sporco o sab-
bia. Altrimenti i tappi di scarico po-1Tappo bocchettone serbatoio dell’olio
motore
1
1Tappo di scarico di poppa
1
UF3J74H0.book Page 69 Tuesday, June 28, 2016 9:59 AM

Requisiti per il funzionamento ed il comando
70
trebbero danneggiarsi consentendo
all’acqua di entrare nel vano motore.
Prima di mettere in acqua la moto
d’acqua, controllare che gli O-ring sui
tappi filettati di scarico di poppa siano
saldamente serrati. Altrimenti l’acqua
potrebbe inondare il vano motore e
causare l’affondamento della moto
d’acqua.
[HCJ00363]
(5) Installare saldamente i tappi filettati di
scarico di poppa stringendoli fino a
quando si arrestano.
HJU42171Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina ri-
mane nel vano motore anche dopo aver sca-
ricato l’acqua di sentina in acqua. Per
scaricare completamente l’acqua di sentina,
togliere la moto dall’acqua e scaricare l’ac-
qua di sentina a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina nel vano motore viene aspirata dalla
depressione che si crea nell’idrogetto e sca-
ricata dalla moto mediante l’ugello direziona-
le dell’idrogetto.
Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopoaver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo-
tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00554]
Sistema di scarico elettrico dell’acqua di
sentina
L’acqua di sentina nel vano motore viene
aspirata dalla pompa elettrica di sentina e
scaricata dalla moto d’acqua.
Per scaricare l’acqua di sentina:
Avviare il motore ed azionare la pompa di
sentina alimentata elettricamente.
NOTA:
La pompa di sentina alimentata elettricamen-
te continua a funzionare per breve tempo
dopo lo spegnimento del motore.
1O-ring
1
UF3J74H0.book Page 70 Tuesday, June 28, 2016 9:59 AM

Requisiti per il funzionamento ed il comando
71
HJU42432

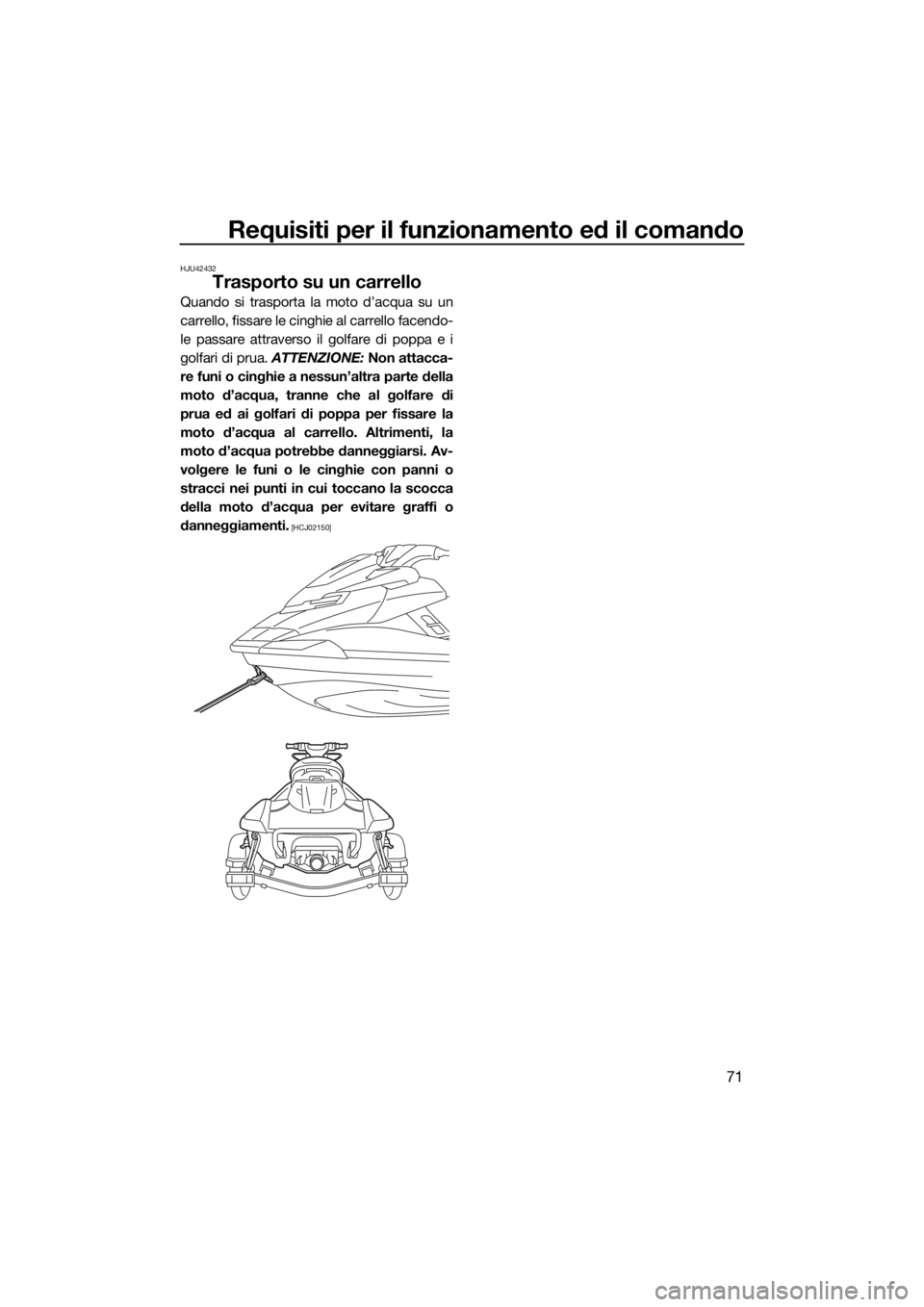

Trasporto su un carrello
Quando si trasporta la moto d’acqua su un
carrello, fissare le cinghie al carrello facendo-
le passare attraverso il golfare di poppa e i
golfari di prua. ATTENZIONE: Non attacca-
re funi o cinghie a nessun’altra parte della
moto d’acqua, tranne che al golfare di
prua ed ai golfari di poppa per fissare la
moto d’acqua al carrello. Altrimenti, la
moto d’acqua potrebbe danneggiarsi. Av-
volgere le funi o le cinghie con panni o
stracci nei punti in cui toccano la scocca
della moto d’acqua per evitare graffi o
danneggiamenti.
[HCJ02150]
UF3J74H0.book Page 71 Tuesday, June 28, 2016 9:59 AM

Funzionamento iniziale
72
HJU42690
Rodaggio
ATTENZIONE
HCJ00432
La mancata esecuzione della procedura di
rodaggio del motore può ridurre la durata
o provocare gravi danni al motore.
Il rodaggio è essenziale per permettere ai vari
componenti del motore di assestarsi tra loro
e per creare superfici di accoppiamento levi-
gate che garantiscono i giochi di funziona-
mento corretti. Questo garantisce prestazioni
adeguate ed allunga la durata dei componen-
ti.
Per eseguire il rodaggio:
(1) Controllare il livello dell’olio motore. (Ve-
dere pagina 68 per informazioni sul con-
trollo del livello dell’olio motore.)
(2) Mettere il mezzo in acqua e avviare il mo-
tore. (Vedere pagina 85 per informazioni
sull’avviamento del motore.)
(3) Per i primi 5 minuti, navigare con il regi-
me motore a 2000 giri/min.
(4) Per i successivi 90 minuti, navigare con il
regime motore inferiore a 5000 giri/min.
Al termine del rodaggio del motore, la moto
d’acqua può essere utilizzata normalmente.
UF3J74H0.book Page 72 Tuesday, June 28, 2016 9:59 AM
