YAMAHA FX SVHO 2018 Manual de utilização (in Portuguese)

Ler atentamente este manual
antes de operar este veículo
aquático.
MANUAL DO
PROPRIETÁRIO/OPERADOR
2018 WaveRunner
FX SVHO
FX Cruiser SVHO
FX Limited SVHO
F3J-F8199-75-P0
UF3J75P0.book Page 1 Monday, June 26, 2017 10:22 AM

Ler atentamente este manual antes de operar este veículo aquático. Este ma-
nual deverá permanecer no WaveRunner, caso este seja vendido.
UF3J75P0.book Page 1 Monday, June 26, 2017 10:22 AM

Informações importantes
PJU42735

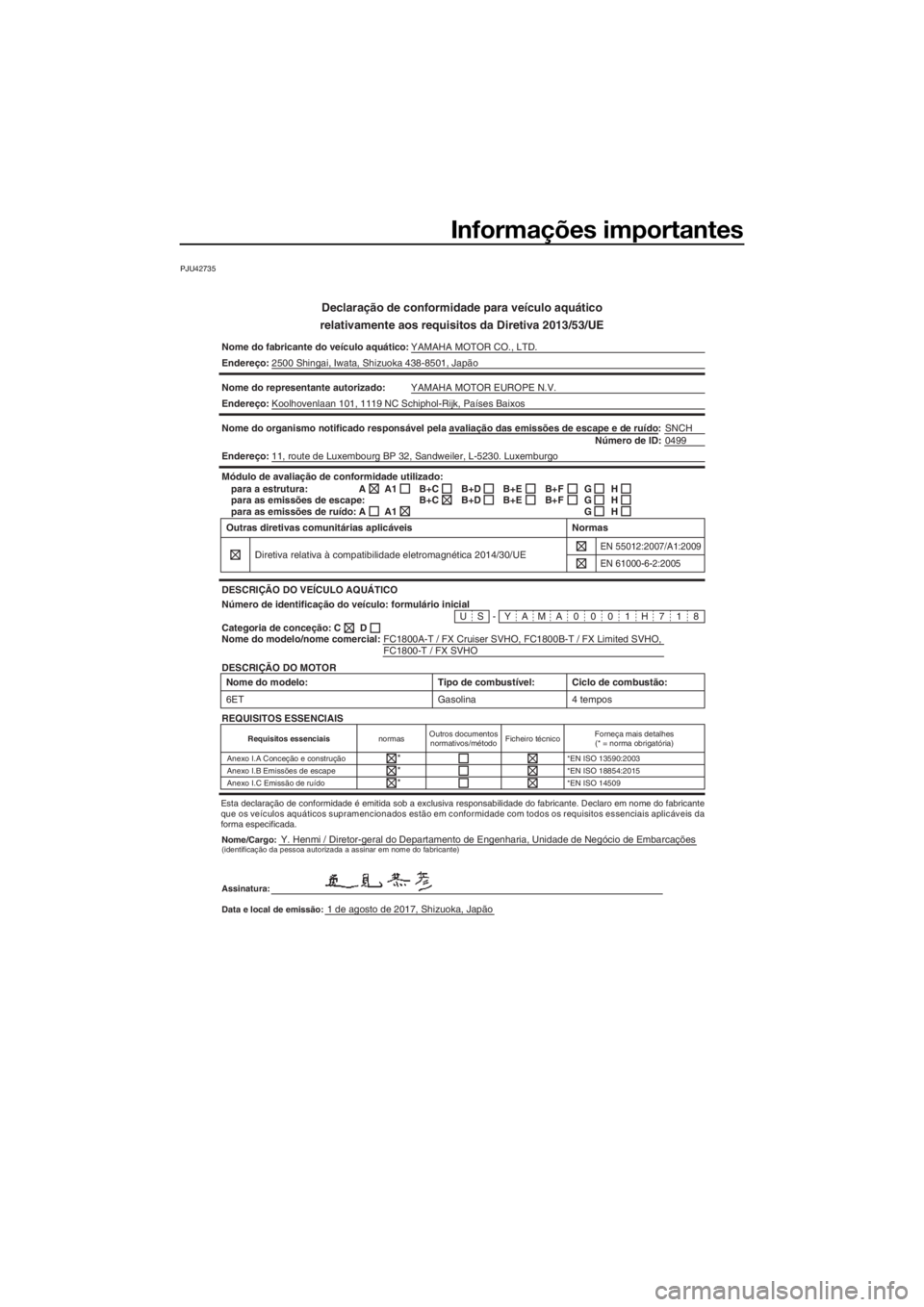

Declaração de conformidade para veículo aquático
relativamente aos requisitos da Diretiva 2013/53/UE
Nome do fabricante do veículo aquático: YAMAHA MOTOR CO., LTD.
Endereço:2500 Shingai, Iwata, Shizuoka 438-8501, Japão
Nome do representante autorizado:YAMAHA MOTOR EUROPE N.V.
Endereço:Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Baixos
Nome do organismo notificado responsável pela avaliação das emissões de escape e de ruído:SNCH
0499
Número de ID:
Endereço:11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxemburgo
US-YAMA0001H718 Módulo de avaliação de conformidade utilizado:
para a estrutura:
para as emissões de escape:
para as emissões de ruído:
DESCRIÇÃO DO VEÍCULO AQUÁTICO
DESCRIÇÃO DO MOTORA
A
Número de identificação do veículo: formulário inicial
Nome do modelo/nome comercial:C Categoria de conceção:Outras diretivas comunitárias aplicáveis
Diretiva relativa à compatibilidade eletromagnética 2014/30/UE
EN 55012:2007/A1:2009
Normas
EN 61000-6-2:2005
D
A1
A1B+C
B+CB+D
B+DB+E
B+EB+F
B+FG
G
GH
H
H
Nome do modelo:
6ETCiclo de combustão:
4 tempos Tipo de combustível:
Gasolina
REQUISITOS ESSENCIAIS
Requisitos essenciaisnormasOutros documentos
normativos/métodoFicheiro técnicoForneça mais detalhes
(* = norma obrigatória)
Anexo I.A Conceção e construção *EN ISO 13590:2003
Anexo I.B Emissões de escape *EN ISO 18854:2015
Anexo I.C Emissão de ruído *EN ISO 14509
*
* *
Esta declaração de conformidade é emitida sob a exclusiva responsabilidade do fabricante. Declaro em nome do fabricante
que os veículos aquáticos supramencionados estão em conformidade com todos os requisitos essenciais aplicáveis da
forma especificada.
Nome/Cargo:
Y. Henmi / Diretor-geral do Departamento de Engenharia, Unidade de Negócio de Embarcações(identificação da pessoa autorizada a assinar em nome do fabricante)
Assinatura:
Data e local de emissão:
1 de agosto de 2017, Shizuoka, JapãoFC1800A-T / FX Cruiser SVHO, FC1800B-T / FX Limited SVHO,
FC1800-T / FX SVHO
UF3J75P0.book Page 1 Monday, June 26, 2017 10:22 AM

Informações importantes
PJU30193
Estimado
proprietário/operador
Obrigado por ter optado por um veículo
aquático Yamaha.
Este manual do proprietário/operador con-
tém informações necessárias para uma utili-
zação, manutenção e conservação
adequadas do veículo. Em caso de dúvidas
sobre a operação ou manutenção do seu ve-
ículo, consultar um Concessionário Yamaha.
Este manual não constitui um curso sobre
segurança na navegação ou náutica. Se este
for o seu primeiro veículo aquático ou caso
esteja a mudar para um tipo de veículo com
o qual não está familiarizado, para seu pró-
prio conforto e segurança, assegure-se de
que obtém formação ou prática adequada
antes de utilizar o veículo sozinho. Além dis-
so, qualquer Concessionário Yamaha ou or-
ganismo náutico terá o prazer de lhe
recomendar escolas náuticas locais ou ins-
trutores competentes.
Neste manual, as informações de importân-
cia particular são indicadas das seguintes
maneiras:
Este é o símbolo de alerta de segurança.
Serve para alertá-lo de potenciais perigos de
ferimentos. Obedeça a todas as mensagens
de segurança assinaladas por este símbolo
para evitar possíveis ferimentos ou mesmo a
morte.
AVISO
PWJ00072
Um AVISO indica uma situação perigosa
que, caso não seja evitada, pode resultar
em morte ou em ferimentos graves.
ADVERTÊNCIA
PCJ00092
Uma indicação de ADVERTÊNCIA assina-
la precauções especiais que devem ser
tomadas para evitar danificar o veículo
aquático ou outros bens.
OBSERVAÇÃO:
As mensagens OBSERVAÇÃO indicam infor-
mações importantes, destinadas a esclare-
cer ou facilitar os procedimentos.
UF3J75P0.book Page 2 Monday, June 26, 2017 10:22 AM

Informações importantes
PJU40411
Devido à política da Yamaha de contínuo de-
senvolvimento dos seus produtos, este veí-
culo poderá não ser exatamente igual ao
descrito no presente manual do proprietá-
rio/operador. As especificações estão sujei-
tas a alterações sem aviso prévio.
O presente manual deverá ser considerado
como um componente integrante do veículo,
devendo, por esta razão, permanecer com o
veículo mesmo que este seja subsequente-
mente vendido.
PJU30233
WaveRunner FX SVHO / FX Cruiser
SVHO / FX Limited SVHO
MANUAL DO PROPRIETÁRIO/OPERA-
DOR
©2017 por Yamaha Motor Co., Ltd.
1ª edição, Junho 2017
Reservados todos os direitos.
A reprodução e a utilização
sem prévia autorização escrita de
Yamaha Motor Co., Ltd.
não são autorizadas.
Impresso nos E.U.A.
UF3J75P0.book Page 3 Monday, June 26, 2017 10:22 AM

Índice
Etiquetas importantes e gerais ........ 1
Números de identificação ............... 1
Número de Identificação Principal
(PRI-ID) ........................................... 1
Número de Identificação do Veículo
(CIN) ................................................ 1
Número de série do motor ................. 2
Etiqueta com a data de fabrico .......... 2
Informações sobre o modelo .......... 3
Placa do fabricante ............................ 3
Etiquetas importantes ..................... 5
Etiquetas de aviso .............................. 6
Outras etiquetas ................................. 9
Informações de segurança ............ 11
Limitações dos operadores do
veículo aquático ......................... 11
Limitações durante a condução ... 12
Requisitos de operação ................ 14
Equipamento recomendado ......... 17
Informações de perigo .................. 17
Características do veículo ............. 18
Wakeboard e esqui aquático ........ 19
Regras de segurança na
navegação.................................. 21
Utilização responsável do
veículo ........................................ 22
Descrição ......................................... 23
Glossário do veículo aquático....... 23
Localização dos componentes
principais .................................... 24Funcionamento da função de
controlo............................................ 28
Funções de controlo do veículo
aquático ..................................... 28
Transmissor do controlo remoto ...... 28
Sistema de Segurança Yamaha ....... 29
Interruptor de paragem do motor ... 30
Interruptor de paragem de
emergência .................................. 30
Interruptor de arranque ................... 30
Comando do acelerador .................. 31
Comando RiDE ................................ 31
Sistema de governo ......................... 32
Sistema de ajustamento da
inclinação do guiador ................... 32
Saídas piloto da água de
refrigeração ................................... 33
Purgador de água............................. 33
Operação do veículo aquático....... 35
Funções de operação do veículo
aquático ..................................... 35
Sistema do seletor do sentido de
marcha ......................................... 35
Sistema de caimento elétrico ........... 38
Modos de funcionamento do
veículo........................................ 40
Modo de baixas rotações ................ 40
Modo de velocidade reduzida .......... 41
Apoio a cruzeiro ............................... 42
Funcionamento dos
instrumentos ................................... 45
Centro de informações
multifunções .............................. 45
Velocímetro/conta-rotações
analógico ...................................... 45
Visor de informações ....................... 47
