YAMAHA FX SVHO 2019 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Περιγραφή
24
1
2
3
4
5
6
8
13
12
6
8
111097
1Χειρολαβή (σελίδα 55)
2Δέστρα (σελίδα 57)
3Σκευοθήκη πρύμνης (σελίδα 60)
4Χειρολαβή επανεπιβίβασης (σελίδα 56)
5Πλατφόρμα επιβίβασης
6Δακτύλιος πρύμνης (σελίδα 57)
7Γρίλια στομίου εισροής νερού
8Τά π α αποστράγγισης πρύμνης (σελίδα 67)
9Κάλυμμα αντλίας εκτόξευσης
10Ακροφύσιο πηδαλιουχίας
11Τύμπανο αναστροφής (όπισθεν) (σελίδα 33)
12Σκαλοπάτι επανεπιβίβασης (σελίδα 56)
13Σύνδεση σωλήνα έκπλυσης (σελίδα 93)
UF3X70R0.book Page 24 Thursday, August 23, 2018 10:44 AM

Περιγραφή
25
1
2
1
10
111213
20
1918
17
1614
15
2
8
394
567
1Χειρολαβές τιμονιού
2Καθρέφ της
3Μοχλός RiDE (σελίδα 33)
4Διακόπτης εκκίνησης (σελίδα 28)
5Διακόπτης ασφαλείας του κινητήρα (σελίδα 28)
6Ασφάλεια (σελίδα 28)
7Κορδόνι ασφαλείας του κινητήρα (αναδέτης)
(σελίδα 28)
8Τα μ π λ ό πολλαπλών λειτουργιών (σελίδα 44)
9Χειρόγκαζο (σελίδα 29)
10Διακόπτης αύξησης “SPEED CONTROL”
(σελίδα 37, 39, 42)11Διακόπτης μείωσης “SPEED CONTROL”
(σελίδα 37, 39, 42)
12Διακόπτης “SET” (σελίδα 42)
13Διακόπτης “NO-WAKE MODE” (σελίδα 39)
14Μοχλός ρύθμισης κλίσης (σελίδα 30)
15Θήκη μικροαντικειμένων
(σελίδα 59)
16Κουμπί “ALARM MUTE” (σελίδα 45)
17Κουμπί “MENU SCROLL” (σελίδα 45)
18Διακόπτης σταματήματος κινητήρα (σελίδα 28)
19Διακόπτης μείωσης “TRIM/T.D.E.”
(σελίδα 35, 38)
20Διακόπτης αύξησης “TRIM/T.D.E.”
(σελίδα 35, 38)
UF3X70R0.book Page 25 Thursday, August 23, 2018 10:44 AM

Περιγραφή
26
Χώρος κινητήρα
12
5
7
8
910
6
43
1Ράβδος μέτρησης στάθμης λαδιού (σελίδα 65)
2Καπ άκι στομίου γέμισης δοχείου λαδιού
κινητήρα (σελίδα 65)
3Κιβώτιο ηλεκτρικών εξαρτημάτων
4Μπαταρία (σελίδα 73)
5Αφαιρούμενη υδατοστεγής σκευοθήκη
(σελίδα 61)
6Μπουζί/Πολλαπλασιαστής
7Ρεζερβουάρ καυσίμου
8Διαχωριστής νερού (σελίδα 31)
9Θήκη φίλτρου αέρα
10Καπ άκι κινητήρα
UF3X70R0.book Page 26 Thursday, August 23, 2018 10:44 AM

Χειρισμός λειτουργιών ελέγχου
27
RJU31026
Λειτουργίες ελέγχου του
υδροσκάφους
RJU45090Σύστημα Προστασίας της Yamaha
Το Σύστημα Προστασίας της Yamaha
προφυλάσσει το υδροσκάφος από μη εγκεκριμένη
χρήση ή κλοπή. Οι λειτουργίες Κλείδωμα και
Ξεκλείδωμα του συστήματος προστασίας
μπορούν να επιλεγούν στην οθόνη κλειδώματος
κινητήρα του ταμπλό πολλαπλών λειτουργιών. Ο
κινητήρας δεν μπορεί να πάρει μπροστά, αν το
σύστημα προστασίας βρίσκεται στη λειτουργία
Κλείδωμα. Μπορεί να πάρει μπροστά μόνο
εφόσον επιλεγεί η
λειτουργία Ξεκλείδωμα.
ΣΗMΕΙΩΣΗ:
Η ρύθμιση του Συστήματος Προστασίας της
Yamaha μπορεί να επιλεγεί μόνο όταν ο
κινητήρας είναι σβηστός.
RJU45100Ρύθμιση Συστήματος Προστασίας της Yamaha
Η ρύθμιση του Συστήματος Προστασίας της
Yamaha μπορεί να επιβεβαιωθεί από την ένδειξη
της λειτουργίας Κλείδωμα ή Ξεκλείδωμα στο
ταμπλό πολλαπλών λειτουργιών.
Για να επιλέξετε τη λειτουργία Κλείδωμα ή
Ξεκλείδωμα του Συστήματος Προστασίας της
Yamaha:
(1)Σβήστε τον κινητήρα.
ΣΗMΕΙΩΣΗ:
Αν το ταμπλό πολλαπλών λειτουργιών
απενεργοποιηθεί επειδή έχει σβήσει ο κινητήρας,
εκτελέστε μία από τις παρακάτω διαδικασίες γιανα το ενεργοποιήσετε χωρίς να βάλετε μπροστά
τον κινητήρα.
Πατήστε σύντομα το διακόπτη εκκίνησης.
Ενώ πατάτε το διακόπτη σταματήματος
κινητήρα, πατήστε το διακόπτη εκκίνησης.
(2)Πιέστε την ένδειξη της λειτουργίας
Κλείδωμα ή Ξεκλείδωμα στο ταμπλό
πολλαπλών λειτουργιών.
(3)Μετακινηθείτε προς τα πάνω ή προς τα κάτω
για να ρυθμίσετε κάθε ψηφίο του 4-ψήφιου
PIN και μετά πατήστε το κουμπί “Enter”.
ΣΗMΕΙΩΣΗ:
Η προεπιλεγμένη ρύθμιση για το PIN είναι
“1234”. Επίσης, μπορεί να αλλάξει το PIN. (Βλ.
σελίδα 48 για πληροφορίες σχετικά με την αλλαγή
του PIN.)
(4)Πιέστε “ON” για να επιλέξετε τη λειτουργία
Κλείδωμα του Συστήματος Προστασίας της
Yamaha ή πιέστε “OFF” για να επιλέξετε τη
λειτουργία Ξεκλείδωμα και μετά πιέστε
“Save”.
1Ένδειξη κλειδώματος
2Ένδειξη ξεκλειδώματος
1
2
Enter
Enter PIN
0
9
1
0
9
1
0
9
1
0
9
1
ONOFF
Engine Lock
Save
UF3X70R0.book Page 27 Thursday, August 23, 2018 10:44 AM

Χειρισμός λειτουργιών ελέγχου
28
(5)Ο βομβητής ηχεί μία φορά όταν επιλεγεί η
λειτουργία Κλείδωμα του Συστήματος
Προστασίας της Yamaha και δύο φορές όταν
επιλεγεί η λειτουργία Ξεκλείδωμα, και το
ταμπλό πολλαπλών λειτουργιών επιστρέφει
στην αρχική οθόνη.
RJU31153Διακόπτης σταματήματος κινητήρα“”
Ο διακόπτης σταματήματος κινητήρα (κόκκινο
κουμπί) σταματά τον κινητήρα όταν πατηθεί ο
διακόπτης.
RJU31164Διακόπτης ασφαλείας κινητήρα“”
Ο διακόπτης ασφαλείας κινητήρα σταματά
αυτόματα τον κινητήρα όταν η ασφάλεια στο
άκρο του κορδονιού ασφαλείας του κινητήρα
(αναδέτη) βγει από το διακόπτη, π.χ. σε
περίπτωση που ο χειριστής πέσει από το
υδροσκάφος.Βάλτε την ασφάλεια κάτω από το διακόπτη
ασφαλείας του κινητήρα, πριν βάλετε μπροστά
τον κινητήρα.
Όταν ο κινητήρας είναι σβηστός
, αφαιρέστε την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα για να αποφύγετε τυχόν ακούσια
εκκίνηση του κινητήρα ή μη εξουσιοδοτημένη
χρήση του υδροσκάφους από παιδιά ή άλλα
άτομα.
RJU42323Διακόπτης εκκίνησης“”
ΠΡΟΣΟΧΗ
RCJ01311
Μην ανεβάζετε τις στροφές του κινητήρα πάνω
από 4000 στροφές/λεπτό στην ξηρά. Επίσης,
μην επιτρέψετε τον κινητήρα να λειτουργήσει
για περισσότερα από 15 δευτερόλεπτα χωρίς
1Διακόπτης σταματήματος κινητήρα
1
1Διακόπτης ασφαλείας του κινητήρα
2Ασφάλεια
3Κορδόνι ασφαλείας του κινητήρα (αναδέτης)
1
2
3
UF3X70R0.book Page 28 Thursday, August 23, 2018 10:44 AM

Χειρισμός λειτουργιών ελέγχου
29
παροχή νερού. Διαφορετικά, μπορεί να
υπερθερμανθεί ο κινητήρας.
Ο διακόπτης εκκίνησης (πράσινο κουμπί) εκκινεί
τον κινητήρα όταν πατηθεί.
Αφήστε το διακόπτη εκκίνησης μόλις πάρει
μπροστά ο κινητήρας. Εάν ο κινητήρας δεν πάρει
μπροστά μέσα σε 5 δευτερόλεπτα, αφήστε το
διακόπτη εκκίνησης, περιμένετε 15 δευτερόλεπτα
και ξαναδοκιμάστε. ΠΡΟΣΟΧΗ: Μην πατάτε
ποτέ το διακόπτη εκκίνησης όταν λειτουργεί ο
κινητήρας. Μην χειρίζεστε το διακόπτη
εκκίνησης για περισσότερο
από 5
δευτερόλεπτα, διαφορετικά η μπαταρία θα
αποφορτιστεί και ο κινητήρας δεν θα παίρνει
μπροστά. Επίσης, μπορεί να προκληθεί βλάβη
στη μίζα.
[RCJ01041]
Ο κινητήρας δεν θα ξεκινά αν ισχύει οποιοδήποτε
από τα παρακάτω:
Έχει επιλεγεί η λειτουργία Κλείδωμα στο
Σύστημα Προστασίας της Yamaha. (Βλ. σελίδα
27 για τις διαδικασίες ρύθμισης του
συστήματος προστασίας Yamaha.)
Η ασφάλεια έχει αφαιρεθεί από το διακόπτη
ασφαλείας του κινητήρα.
Το χειρόγκαζο είναι πατημένο.
Το χειρόγκαζο δε λειτουργεί σωστά.
Ο μοχλός RiDE είναι πατημένος.
Ο μοχλός RiDE δεν λειτουργεί σωστά.
RJU31212Χειρόγκαζο
Όταν πιέσετε το χειρόγκαζο, αυξάνουν οι στροφές
του κινητήρα.
Το χειρόγκαζο επιστρέφει αυτόματα στην πλήρως
κλειστή θέση του (ρελαντί) όταν το αφήσετε.
RJU43342Μοχλός RiDE
Όταν πατηθεί ο μοχλός RiDE, το τύμπανο
αναστροφής (όπισθεν) χαμηλώνει και το
υδροσκάφος αρχίζει να κινείται προς τα πίσω. Αν
το υδροσκάφος κινείται προς τα εμπρός, θα
επιβραδύνει σταδιακά μέχρι να σταματήσει, και
μετά θα αρχίσει να κινείται προς τα πίσω.
Όταν αφήσετε το μοχλό RiDE, επιστρέφει
αυτόματα στην πλήρως κλειστή θέση (ρελαντί)
και το τύμπανο
αναστροφής (όπισθεν)
μετακινείται στην ουδέτερη θέση.
1Διακόπτης εκκίνησης
1
1Χειρόγκαζο
1Μοχλός RiDE
1
1
UF3X70R0.book Page 29 Thursday, August 23, 2018 10:44 AM

Χειρισμός λειτουργιών ελέγχου
30

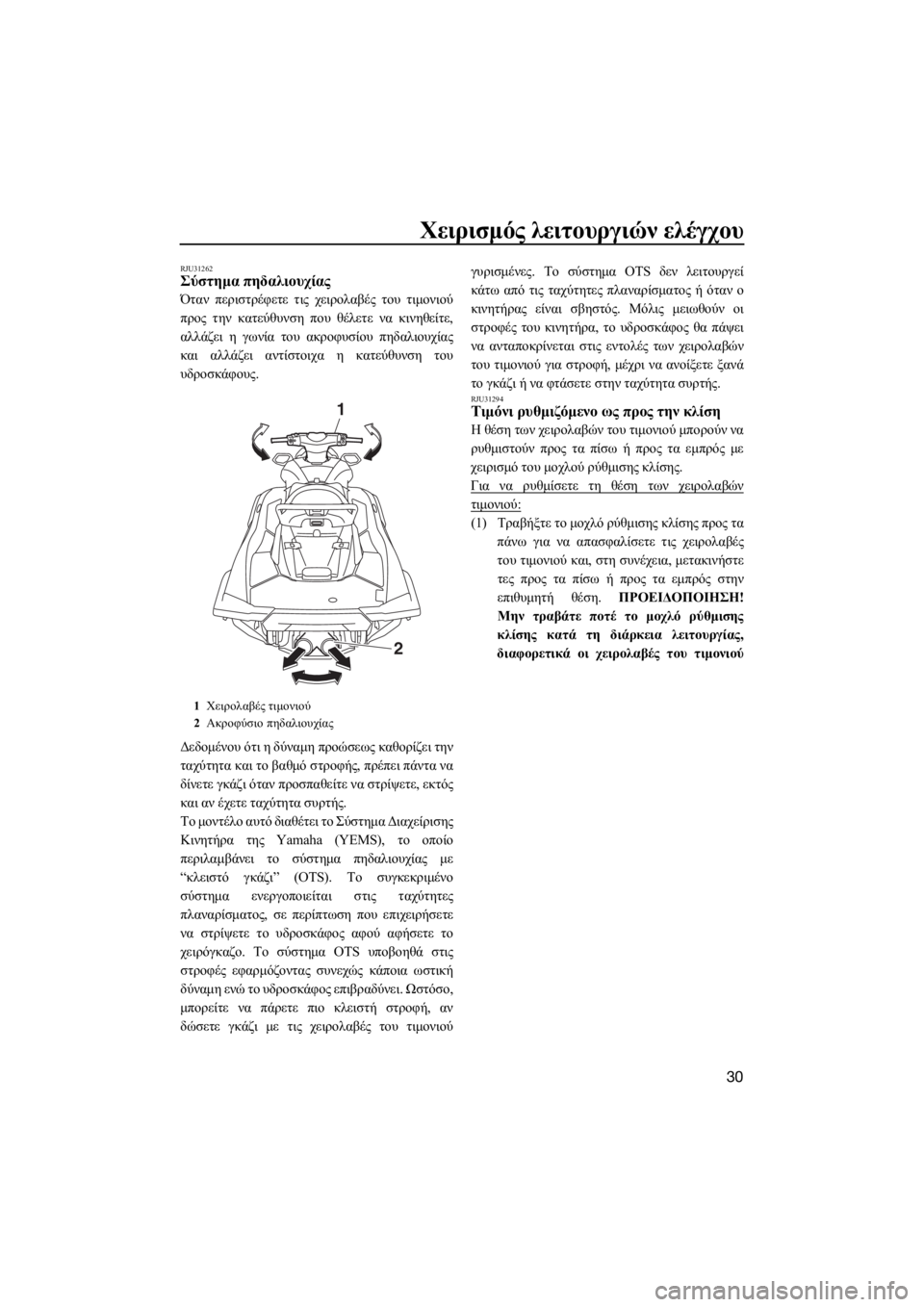

RJU31262Σύστημα πηδαλιουχίας
Όταν περιστρέφετε τις χειρολαβές του τιμονιού
προς την κατεύθυνση που θέλετε να κινηθείτε,
αλλάζει η γωνία του ακροφυσίου πηδαλιουχίας
και αλλάζει αντίστοιχα η κατεύθυνση του
υδροσκάφους.
Δεδομένου ότι η δύναμη προώσεως καθορίζει την
ταχύτητα και το βαθμό στροφής, πρέπει πάντα να
δίνετε γκάζι όταν προσπαθείτε να στρίψετε, εκτός
και αν έχετε ταχύτητα συρτής.
Το
μοντέλο αυτό διαθέτει το Σύστημα Διαχείρισης
Κινητήρα της Yamaha (YEMS), το οποίο
περιλαμβάνει το σύστημα πηδαλιουχίας με
“κλειστό γκάζι” (OTS). Το συγκεκριμένο
σύστημα ενεργοποιείται στις ταχύτητες
πλαναρίσματος, σε περίπτωση που επιχειρήσετε
να στρίψετε το υδροσκάφος αφού αφήσετε το
χειρόγκαζο. Το σύστημα OTS υποβοηθά στις
στροφές εφαρμόζοντας συνεχώς κάποια ωστική
δύναμη ενώ το υδροσκάφος επιβραδύνει. Ωστόσο,
μπορείτε να πάρετε
πιο κλειστή στροφή, αν
δώσετε γκάζι με τις χειρολαβές του τιμονιούγυρισμένες. Το σύστημα OTS δεν λειτουργεί
κάτω από τις ταχύτητες πλαναρίσματος ή όταν ο
κινητήρας είναι σβηστός. Μόλις μειωθούν οι
στροφές του κινητήρα, το υδροσκάφος θα πάψει
να ανταποκρίνεται στις εντολές των χειρολαβών
του τιμονιού για στροφή, μέχρι να ανοίξετε ξανά
το γκάζι ή να
φτάσετε στην ταχύτητα συρτής.RJU31294Τιμόνι ρυθμιζόμενο ως προς την κλίση
Η θέση των χειρολαβών του τιμονιού μπορούν να
ρυθμιστούν προς τα πίσω ή προς τα εμπρός με
χειρισμό του μοχλού ρύθμισης κλίσης.
Για να ρυθμίσετε τη θέση των χειρολαβών
τιμονιού:
(1)Τραβήξτε το μοχλό ρύθμισης κλίσης προς τα
πάνω για να απασφαλίσετε τις χειρολαβές
του τιμονιού και, στη συνέχεια, μετακινήστε
τες προς τα πίσω ή προς τα εμπρός στην
επιθυμητή θέση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μην τραβάτε ποτέ το μοχλό ρύθμισης
κλίσης κατά τη διάρκεια λειτουργίας,
διαφορετικά οι χειρολαβές του τιμονιού
1Χειρολαβές τιμονιού
2Ακροφύσιο πηδαλιουχίας
1
2
UF3X70R0.book Page 30 Thursday, August 23, 2018 10:44 AM

Χειρισμός λειτουργιών ελέγχου
31
μπορεί να αλλάξουν απότομα θέση και να
προκληθεί ατύχημα.
[RWJ00042]
(2)Βεβαιωθείτε ότι ο μοχλός ρύθμισης κλίσης
επιστρέφει στην αρχική του θέση και ότι οι
χειρολαβές του τιμονιού ασφαλίζουν
σταθερά στη σωστή θέση.
RJU41801Στόμια εξόδου νερού ψύξης
Όταν λειτουργεί ο κινητήρας, κάποια ποσότητα
από το νερό ψύξης που κυκλοφορεί στον κινητήρα
εξέρχεται από τα στόμια εξόδου νερού ψύξης.
Υπάρχουν στόμια εξόδου νερού ψύξης στην
αριστερή και τη δεξιά πλευρά του υδροσκάφους.
Για να βεβαιωθείτε για τη σωστή λειτουργία του
συστήματος ψύξης, βεβαιωθείτε ότι εξέρχεται
νερό από το αριστερό στόμιο εξόδου.
Αν δεν
εξέρχεται νερό από το στόμιο, σβήστε τον
κινητήρα και ελέγξτε αν έχει βουλώσει το στόμιο
εισροής νερού εκτόξευσης. (Βλ. σελίδα 108 για
πληροφορίες σχετικά με το στόμιο εισροής νερού
εκτόξευσης.)
ΣΗMΕΙΩΣΗ:
Θα χρειαστούν περίπου 60 δευτερόλεπτα για να
φτάσει το νερό στα στόμια μετά την εκκίνηση
του κινητήρα.
Η αποβολή νερού ενδέχεται να μην είναι
σταθερή όταν ο κινητήρας λειτουργεί στο
ρελαντί. Στην περίπτωση αυτή, δώστε λίγο
γκάζι για να βεβαιωθείτε ότι το νερό εξέρχεται
κανονικά.
RJU40323Διαχωριστής νερού
Ο διαχωριστής νερού εμποδίζει το νερό να
εισέλθει στο ρεζερβουάρ καυσίμου, συλλέγοντας
τυχόν νερό που έχει εισέλθει στο σωλήνα
εξαέρωσης του ρεζερβουάρ καυσίμου σε
1Μοχλός ρύθμισης κλίσης
1
1Στόμιο εξόδου νερού ψύξης (αριστερή πλευρά)
1
UF3X70R0.book Page 31 Thursday, August 23, 2018 10:44 AM

Χειρισμός λειτουργιών ελέγχου
32
περίπτωση αναποδογυρίσματος του
υδροσκάφους.
Αν έχει συλλεχθεί νερό στο διαχωριστή νερού,
αδειάστε το ξεσφίγγοντας τη βίδα αποστράγγισης.
Για να αδειάσετε το νερό από το διαχωριστή
νερού:
(1)Τοποθετήστε μία λεκάνη αποστράγγισης ή
ένα στεγνό πανί κάτω από το διαχωριστή
νερού.
(2)Ξεσφίξτε προοδευτικά τη βίδα
αποστράγγισης για να αδειάσετε το νερό.
Συλλέξτε το νερό αποστράγγισης στη λεκάνη
αποστράγγισης ή αφήστε το να εμποτίσει το
στεγνό πανί, έτσι ώστε να μην χυθεί μέσα στο
χώρο του κινητήρα. Εάν διαρρεύσει νερό στο
υδροσκάφος,
σκουπίστε το με ένα στεγνό
πανί.
(3)Σφίξτε γερά τη βίδα αποστράγγισης μέχρι
τέρμα.
1Διαχωριστής νερού
2Βίδα αποστράγγισης
2
1
UF3X70R0.book Page 32 Thursday, August 23, 2018 10:44 AM

Λειτουργία υδροσκάφους
33
RJU40014
Λειτουργίες χειρισμού του
υδροσκάφους
RJU43154Σύστημα αλλαγής πορείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ01773
Προτού βάλετε όπισθεν, βεβαιωθείτε ότι δεν
υπάρχουν άλλα άτομα ή εμπόδια πίσω σας.
Μην αγγίζετε το τύμπανο αναστροφής
(όπισθεν) όσο χειρίζεστε το μοχλό RiDE,
διαφορετικά μπορεί να “πιαστείτε”.
Αν χειριστείτε το μοχλό RiDE ταυτόχρονα με
το χειρόγκαζο, μην αφήσετε μόνο το μοχλό
RiDE. Διαφορετικά, το υδροσκάφος θα
επιταχύνει πιο γρήγορα από το αναμενόμενο,
με ενδεχόμενο αποτέλεσμα την πρόκληση
ατυχήματος.
Ο μοχλός RiDE και το χειρόγκαζο αλλάζουν την
κίνηση του υδροσκάφους προς τα εμπρός ή προς
τα πίσω μόνο όταν λειτουργεί ο κινητήρας. Όταν
πατηθεί ο μοχλός RiDE, το τύμπανο αναστροφής
(όπισθεν) χαμηλώνει και εκτρέπει τον πίδακα
νερού που εξέρχεται από το ακροφύσιο
πηδαλιουχίας, έτσι ώστε το υδροσκάφος να
κινηθεί προς τα πίσω ή για να
επιλεγεί η ουδέτερη
θέση. Όταν πατηθεί το χειρόγκαζο, το τύμπανο
αναστροφής (όπισθεν) ανυψώνεται και το
υδροσκάφος κινείται προς τα εμπρός.
ΣΗMΕΙΩΣΗ:
Το μοντέλο αυτό είναι εξοπλισμένο με μια
λειτουργία που περιορίζει τις στροφές του
κινητήρα στην όπισθεν.
Όταν πάρει μπροστά ο κινητήρας, το τύμπανο
αναστροφής (όπισθεν) μετακινείται αυτόματα
στην ουδέτερη θέση.

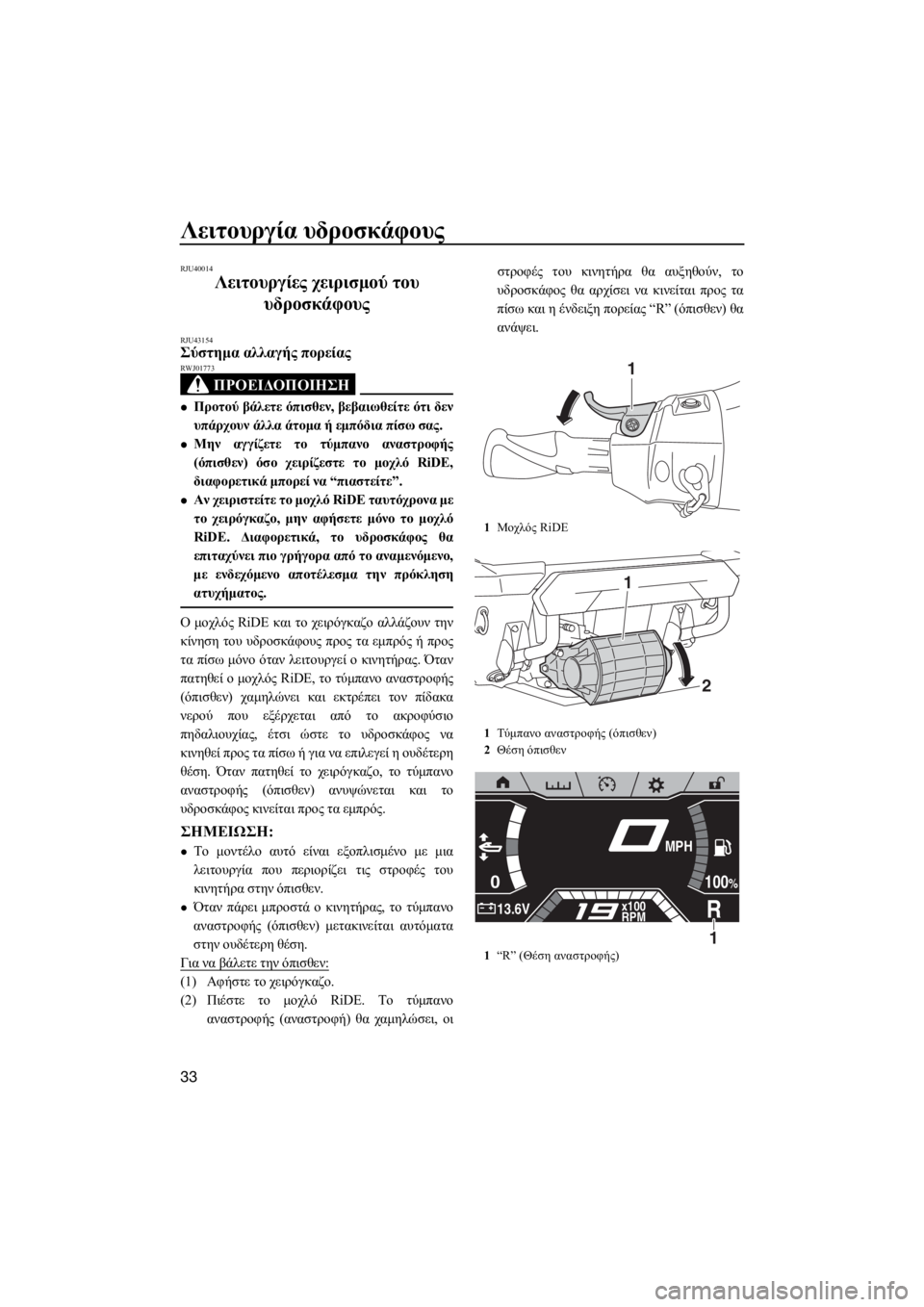

Για να βάλετε την όπισθεν:
(1)Αφήστε το χειρόγκαζο.
(2)Πιέστε το μοχλό RiDE. Το τύμπανο
αναστροφής (αναστροφή) θα χαμηλώσει, οιστροφές του κινητήρα θα αυξηθούν, το
υδροσκάφος θα αρχίσει να κινείται προς τα
πίσω και η ένδειξη πορείας “R” (όπισθεν) θα
ανάψει.
1Μοχλός RiDE
1Τύμπανο αναστροφής (όπισθεν)
2Θέση όπισθεν
1“R” (Θέση αναστροφής)
1
2
1
0
R13.6Vx100
RPM
100%
MPH
1
UF3X70R0.book Page 33 Thursday, August 23, 2018 10:44 AM
