Beskrivning
24
1
2
3
4
5
6
8
13
12
6
8
111097

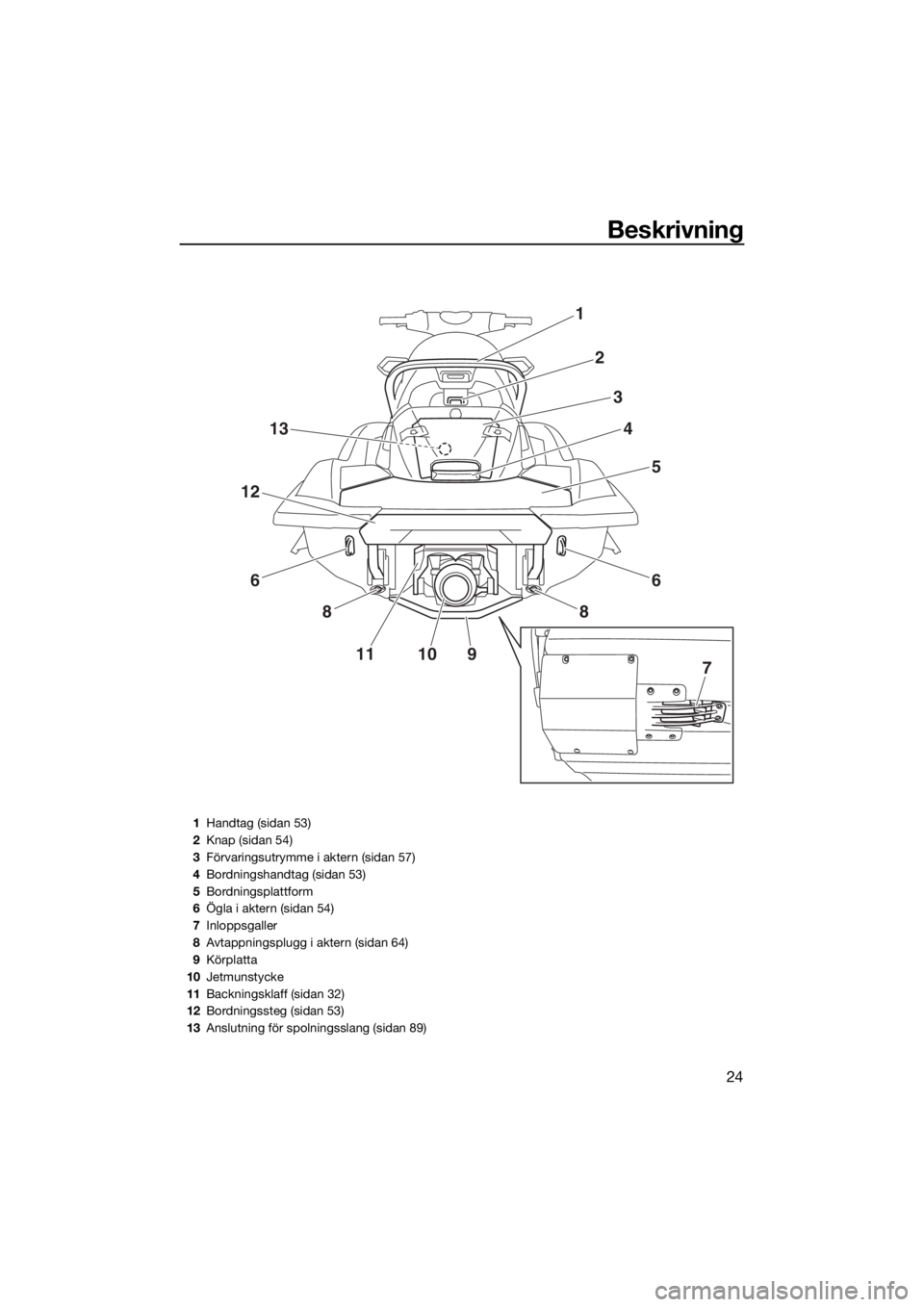

1Handtag (sidan 53)
2Knap (sidan 54)
3Förvaringsutrymme i aktern (sidan 57)
4Bordningshandtag (sidan 53)
5Bordningsplattform
6Ögla i aktern (sidan 54)
7Inloppsgaller
8Avtappningsplugg i aktern (sidan 64)
9Körplatta
10Jetmunstycke
11Backningsklaff (sidan 32)
12Bordningssteg (sidan 53)
13Anslutning för spolningsslang (sidan 89)
UF3X71M0.book Page 24 Monday, July 8, 2019 3:50 PM

Beskrivning
25
1
2
1
10
111213
20
1918
17
1614
15
2
8
394
567

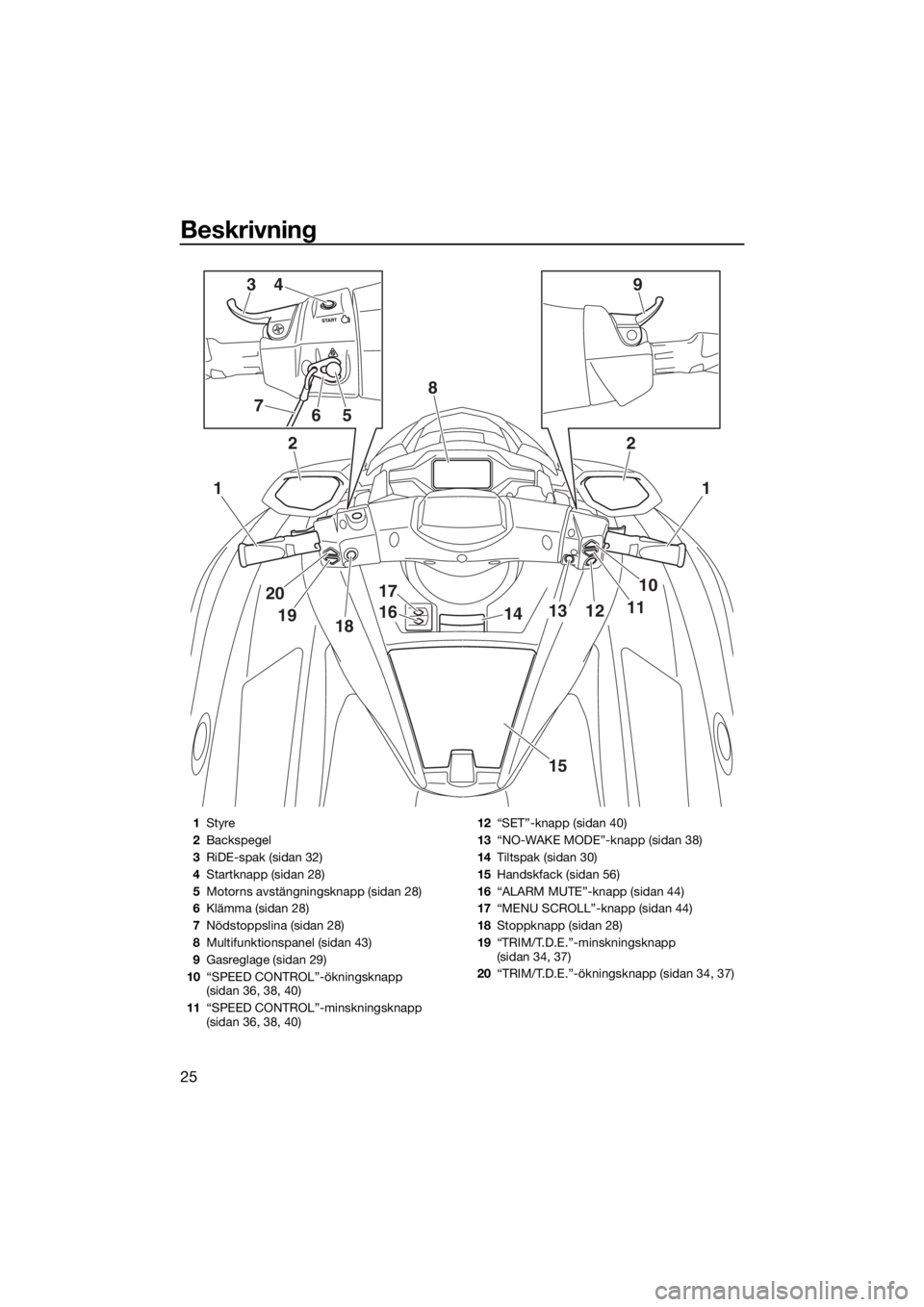

1Styre
2Backspegel
3RiDE-spak (sidan 32)
4Startknapp (sidan 28)
5Motorns avstängningsknapp (sidan 28)
6Klämma (sidan 28)
7Nödstoppslina (sidan 28)
8Multifunktionspanel (sidan 43)
9Gasreglage (sidan 29)
10“SPEED CONTROL”-ökningsknapp
(sidan 36, 38, 40)
11“SPEED CONTROL”-minskningsknapp
(sidan 36, 38, 40)12“SET”-knapp (sidan 40)
13“NO-WAKE MODE”-knapp (sidan 38)
14Tiltspak (sidan 30)
15Handskfack (sidan 56)
16“ALARM MUTE”-knapp (sidan 44)
17“MENU SCROLL”-knapp (sidan 44)
18Stoppknapp (sidan 28)
19“TRIM/T.D.E.”-minskningsknapp
(sidan 34, 37)
20“TRIM/T.D.E.”-ökningsknapp (sidan 34, 37)
UF3X71M0.book Page 25 Monday, July 8, 2019 3:50 PM

Beskrivning
26
Motorrum
12
5
7
8
910
6
43

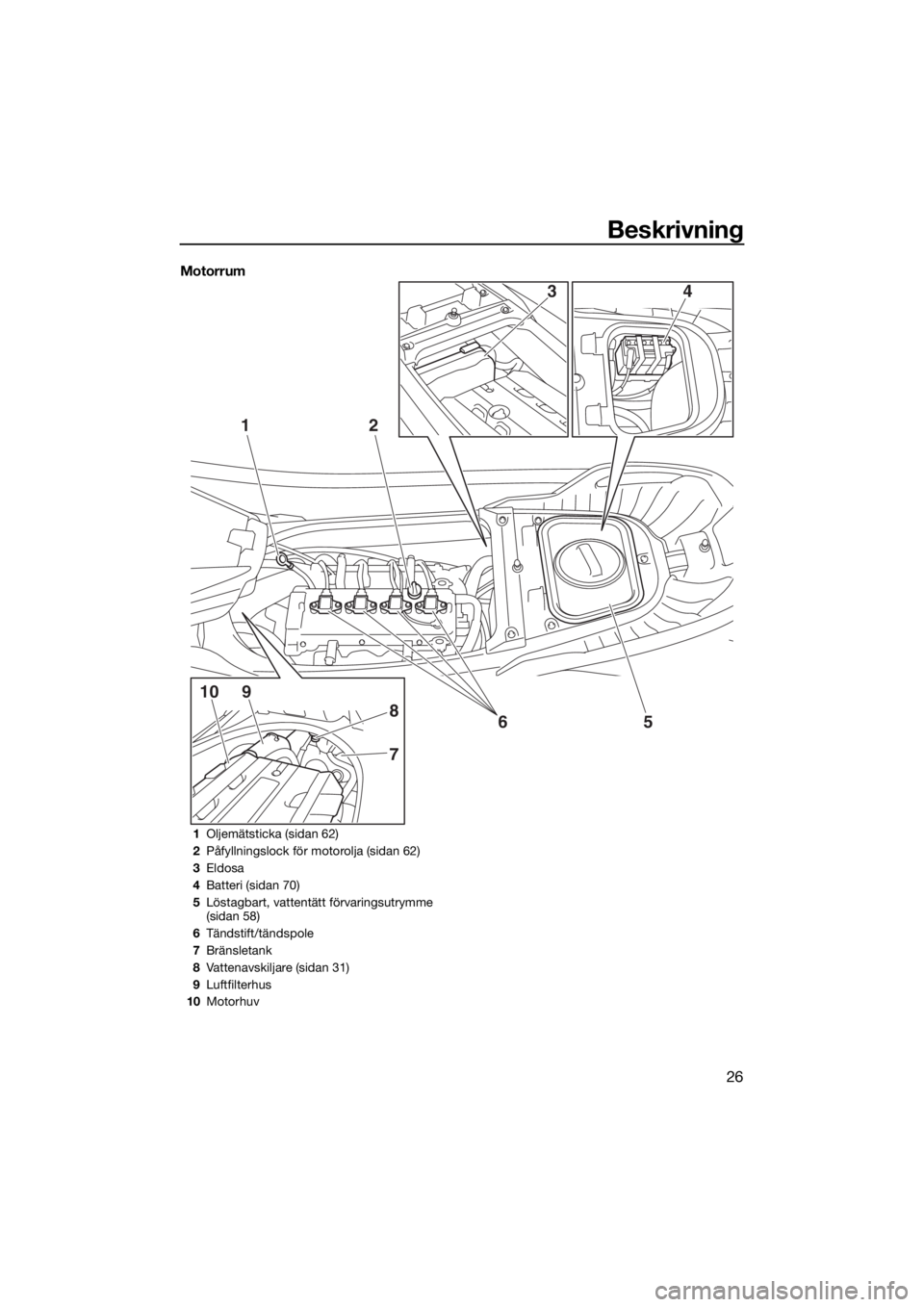

1Oljemätsticka (sidan 62)
2Påfyllningslock för motorolja (sidan 62)
3Eldosa
4Batteri (sidan 70)
5Löstagbart, vattentätt förvaringsutrymme
(sidan 58)
6Tändstift/tändspole
7Bränsletank
8Vattenavskiljare (sidan 31)
9Luftfilterhus
10Motorhuv
UF3X71M0.book Page 26 Monday, July 8, 2019 3:50 PM

Använda manöverfunktionerna
27
MJU31026
Vattenskoterns
manöverfunktioner
MJU45090Yamahas säkerhetssystem
Yamahas säkerhetssystem hjälper till att för-
hindra obehörig användning och stöld av vat-
tenskotern. Säkerhetssystemets lås- och
upplåsningslägen kan väljas via motorns lås-
skärm på multifunktionspanelen. Motorn kan
inte startas om låst läge är valt i säkerhets-
systemet. Motorn kan bara startas när upp-
låst läge är valt.
OBS:
Du kan bara välja inställningar för Yamahas
säkerhetssystem när motorn är avstängd.
MJU45100Ställa in Yamahas säkerhetssystem
Inställningen för Yamahas säkerhetssystem
kan kontrolleras på lås- eller upplåsningsindi-
katorn på multifunktionspanelen.
Välja låsnings- eller upplåsningsläge för
Yamahas säkerhetssystem:
(1) Stanna motorn.
OBS:
Utför en av följande åtgärder för att slå på
multifunktionspanelen utan att starta motorn
om multifunktionspanelen är avstängd efter-
som motorn har stoppats.
Tryck kortvarigt på startknappen.
Tryck på startknappen samtidigt som du
trycker på stoppknappen.(2) Tryck på lås- eller upplåsningsindikatorn
på multifunktionspanelen.
(3) Ange siffrorna i den fyrsiffriga PIN-koden
genom att snärta upp och ned och tryck
på “Enter”.
OBS:
PIN-koden är som standard “1234”. PIN-ko-
den kan ändras. (Information om att ändra
PIN-koden finns på sidan 47.)
(4) Tryck på “ON” när du vill välja låst läge
för Yamahas säkerhetssystem eller på
“OFF” när du vill välja upplåst läge och
tryck sedan på “Save”.
(5) En ljudsignal hörs en gång när låst läge
väljs för Yamahas säkerhetssystem och
två gånger när upplåst läge väljs, sedan
visas startskärmen på multifunktionspa-
nelen.

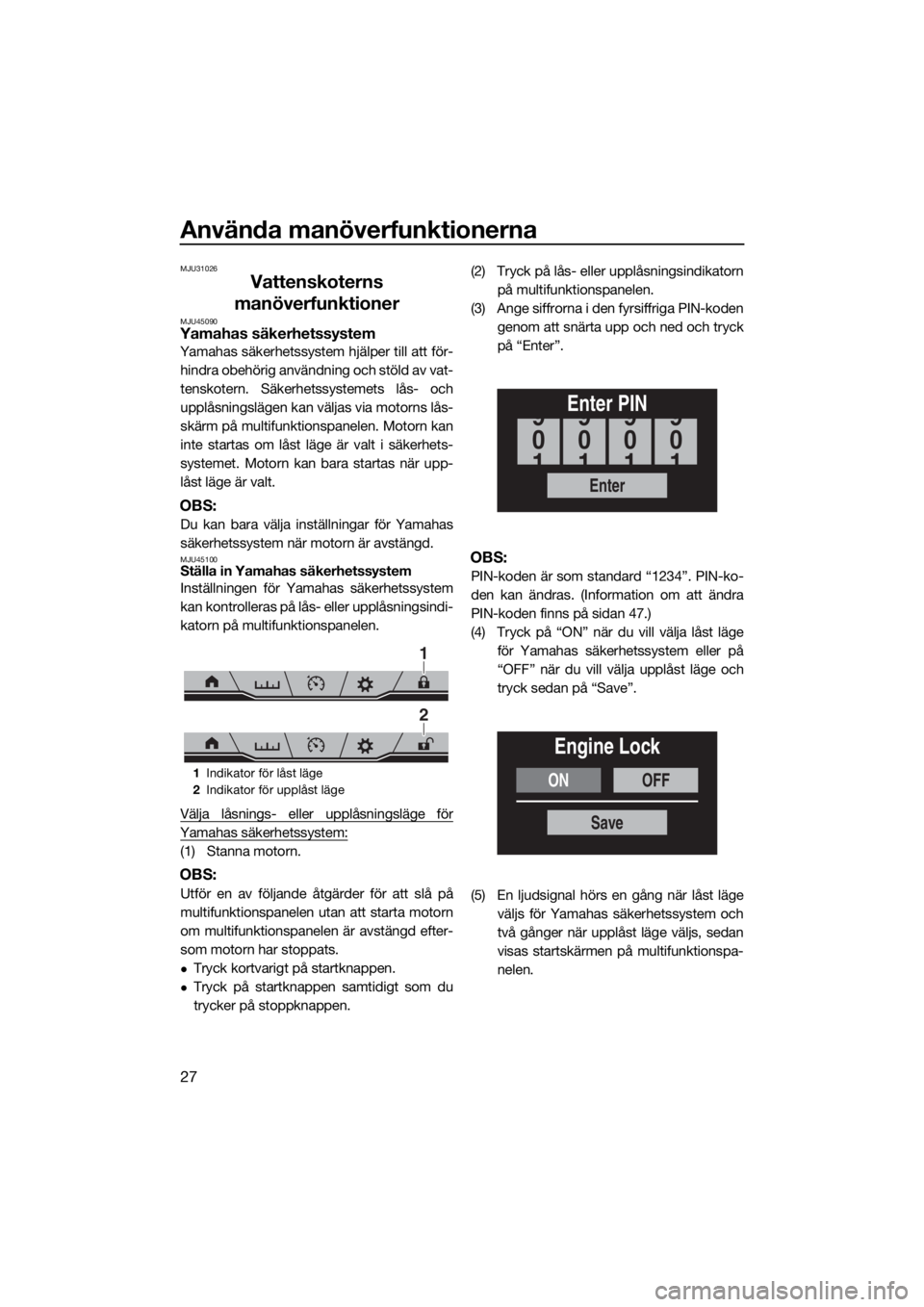

1Indikator för låst läge
2Indikator för upplåst läge
1
2
Enter
Enter PIN
0
9
1
0
9
1
0
9
1
0
9
1
ONOFF
Engine Lock
Save
UF3X71M0.book Page 27 Monday, July 8, 2019 3:50 PM

Använda manöverfunktionerna
28
MJU31153Stoppknapp “ ”
Motorn stoppas när stoppknappen (röd)
trycks in.
MJU31164Motorns avstängningsknapp “ ”
Motorns avstängningsknapp stoppar motorn
automatiskt när klämman på nödstoppslinan
avlägsnas från kontakten, till exempel om fö-
raren faller av vattenskotern.
För in klämman under motorns avstäng-
ningsknapp innan du startar motorn.
När motorn inte är igång ska klämman tas
bort från motorns avstängningsknapp för attförhindra att motorn startas av misstag eller
används av barn eller obehöriga.
MJU42323Startknapp “ ”
FÖRSIKTIGT
MCJ01311
Kör inte motorn över 4000 v/min på land.
Kör inte heller motorn i mer än 15 sekun-
der utan att vatten matas, det kan överhet-
ta motorn.
Motorn startar när startknappen (grön) trycks
in.
Släpp startknappen så fort motorn startar.
Om motorn inte startar direkt inom 5 sekun-
der ska du släppa startknappen, vänta i 15
sekunder och sedan försöka igen.
FÖRSIKTIGT: Tryck inte på startknappen
när motorn är igång. Använd inte start-
knappen i mer än 5 sekunder, då kommer
batteriet att laddas ur och motorn kan inte

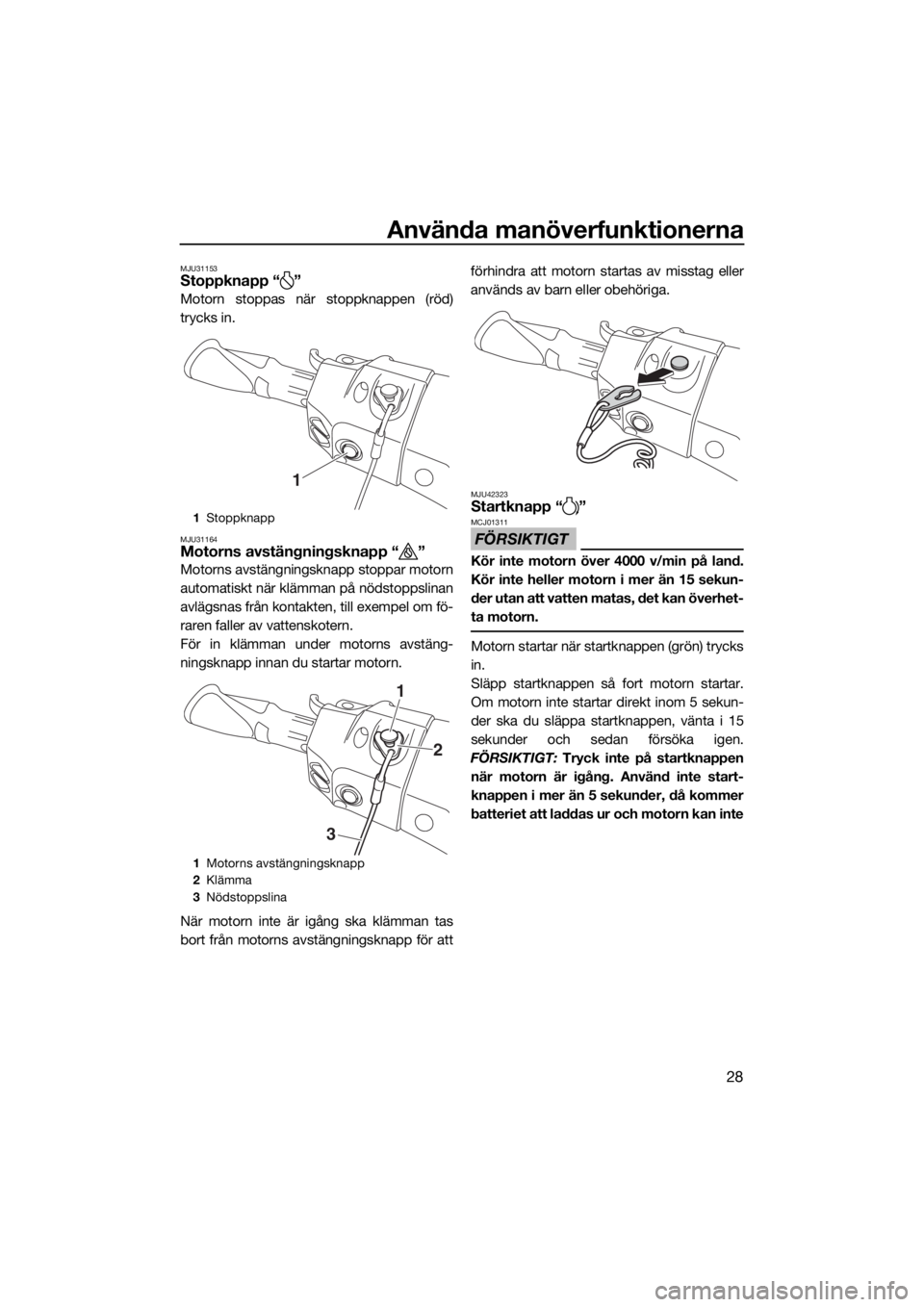

1Stoppknapp
1Motorns avstängningsknapp
2Klämma
3Nödstoppslina
1
1
2
3
UF3X71M0.book Page 28 Monday, July 8, 2019 3:50 PM

Använda manöverfunktionerna
29
startas. Startmotorn kan dessutom ska-
das.
[MCJ01041]
Motorn startar inte under följande förhållan-
den:
Låsläge har valts i Yamahas säkerhetssys-
tem. (Information om inställning av
Yamahas säkerhetssystem finns på sidan
27.)
Klämman sitter inte på motorns avstäng-
ningsknapp.
Gasreglaget trycks in.
Gasreglaget fungerar inte.
RiDE-spaken trycks in.
RiDE-spaken fungerar inte.MJU31212Gasreglage
Gasreglaget ökar motorns varvtal när hand-
taget trycks in.
Gasreglaget återgår automatiskt till helt
stängt läge (tomgång) när det släpps.
MJU43342RiDE-spak
När du trycker på RiDE-spaken sänks back-
ningsklaffen och vattenskotern börjar röra sig
bakåt. Om vattenskotern rör sig framåt kom-
mer den gradvis att sakta ned tills den stan-
nar och sedan börjar den röra sig bakåt.
När RiDE-spaken släpps återgår den auto-
matiskt till helt stängt läge (tomgång) och
backningsklaffen flyttas till neutralläget.
1Startknapp
1Gasreglage
1
1
1RiDE-spak
1
UF3X71M0.book Page 29 Monday, July 8, 2019 3:50 PM

Använda manöverfunktionerna
30
MJU31262Styrsystem
Jetmunstyckets vinkel ändras när du vrider
styrstången i den riktning som du vill köra och
vattenskoterns riktning ändras därefter.
Eftersom jetstrålens styrka avgör hastigheten
och graden av svängen måste gasreglaget
alltid tryckas in när du ska svänga, utom på
trollinghastighet.
Den här modellen är utrustad med YEMS
(Yamaha Engine Management System) som
inkluderar ett OTS-system (system för styr-
ning utan gaspådrag). Det aktiveras vid pla-
ningshastigheter om du försöker styra
vattenskotern när du släppt gasreglaget.
OTS-systemet hjälper dig att svänga genom
att fortsätta att tillhandahålla ett visst tryck
när vattenskotern saktar ned, men du kan
göra snävare svängar om du trycker på gas-
reglaget samtidigt som du vrider styret. OTS-
systemet fungerar inte under planingshastig-
het eller när motorn är avstängd. När motorn
saktat ned kommer vattenskotern inte längreatt svänga när du vrider på styret förrän du
gasar igen eller når trollinghastighet.MJU31294Styrsystem med justerbar tilt
Läget på styrstången kan justeras fram och
tillbaka med tiltspaken.
Justera styrstångens läge:
(1) Dra tiltspaken uppåt för att lossa styr-
stångens spärr och flytta sedan styr-
stången framåt eller bakåt till önskat
läge. VARNING! Dra aldrig i tiltspaken
under drift, det kan göra att styrstång-
en plötsligt ändrar läge vilket kan leda
till en olycka.
[MWJ00042]
1Styre
2Jetmunstycke
1
2
1Tiltspak
1
UF3X71M0.book Page 30 Monday, July 8, 2019 3:50 PM

Använda manöverfunktionerna
31
(2) Kontrollera att tiltspaken återgår till sitt
ursprungliga läge och att styrstången
spärras ordentligt på sin plats.
MJU41801Kylvattenutlopp
När motorn är igång kommer en del kylvatten
som cirkulerar i motorn att släppas ut genom
kylvattenutloppen.
Det finns kylvattenutlopp på babords sida
(vänster) och styrbords sida (höger) av vat-
tenskotern. Du kan kontrollera att kylsyste-
met fungerar som det ska genom att se om
vatten flödar ut från kylvattenutloppet på ba-
bords sida (vänster). Om vatten inte flödar ut
från utloppet ska du stänga av motorn och
kontrollera om intaget är tilltäppt. (Informa-
tion om vattenintaget finns på sidan 102.)
OBS:
Det tar ca 60 sekunder för vattnet att nå ut-
loppen efter det att motorn har startats.
Vattenflödet kanske inte är konstant när
m o t o r n g år p å t o m g ån g . O m så är fal l e t s k a
du gasa en aning för att se att vattnet ma-
tas ut som det ska.
MJU40323Vattenavskiljare
Vattenavskiljaren förhindrar att vatten tränger
in i bränsletanken genom att samla upp even-
tuellt vatten som tränger in i bränsletankens
ventilationsslang om vattenskotern kapsej-
sar.
Om vatten har samlats i vattenavskiljaren ska
du tömma ut det genom att lossa avtapp-
ningspluggen.
Tömma ut vatten ur vattenavskiljaren:
(1) Placera ett dräneringstråg eller en torr
trasa under vattenavskiljaren.
(2) Lossa avtappningspluggen gradvis och
töm ut vattnet. Fånga upp vattnet i drä-
neringstråget eller torka upp det med
den torra trasan så att det inte kommer in
i motorrummet. Om vatten kommer in i
vattenskotern ska du komma ihåg att
torka upp det med en torr trasa.
(3) Dra åt avtappningspluggen ordentligt
tills det tar stopp.
1Kylvattenutlopp (babords sida [vänster])
1
1Vattenavskiljare
2Avtappningsskruv
2
1
UF3X71M0.book Page 31 Monday, July 8, 2019 3:50 PM

Använda vattenskotern
32
MJU40014
Vattenskoterns funktioner
MJU43154Växelsystem
VARNING
MWJ01773
Kontrollera att det inte finns hinder eller
människor bakom dig innan du lägger i
backen.
Rör inte backningsklaffen när RiDE-spa-
ken manövreras, du kan klämma dig.
Om RiDE-spaken och gasreglaget ma-
növreras samtidigt ska du inte släppa
enbart RiDE-spaken. Det kan göra att
vattenskotern accelererar snabbare än
väntat, vilket kan leda till en olycka.
RiDE-spaken och gasreglaget kan bara an-
vändas för att ändra vattenskoterns rörelse-
riktning framåt eller bakåt när motorn är
igång. När du trycker på RiDE-spaken sänks
backningsklaffen och böjer av vattenstrålen
som sprutar ut från jetmunstycket så att vat-
tenskotern backar eller går i neutralläge. När
gasreglaget trycks in höjs backningsklaffen
och vattenskotern rör sig framåt.
OBS:
Den här modellen är utrustad med en funk-
tion som begränsar motorvarvtalet i back-
läget.
Backningsklaffen flyttas automatiskt till
neutralläget när motorn startas.
Lägga in backen:
(1) Släpp gasreglaget.
(2) Tryck på RiDE-spaken. Backningsklaffen
sänks, motorvarvtalet ökar, vattensko-tern börjar röra sig bakåt och växelindi-
katorn “R” (back) visas.
1RiDE-spak
1Backningsklaff
2Backläge
1“R” (backläge)
1
2
1
0
R13.6Vx100
RPM
100%
km/h
1
UF3X71M0.book Page 32 Monday, July 8, 2019 3:50 PM

Använda vattenskotern
33
Växla från backläge till neutralläge:
Släpp RiDE-spaken. Backningsklaffen åter-
går automatiskt till neutralläge och växelindi-
katorn “N” (neutralläge) visas.OBS:
Även om neutralläget hjälper till att hålla vat-
tenskotern stilla när motorn är igång kan vis-
sa rörelser förekomma.
Lägga in framåtväxeln:
(1) Släpp RiDE-spaken.
(2) Tryck på gasreglaget. Backningsklaffen
lyfts upp helt, motorvarvtalet ökar, vat-
1RiDE-spak
1Backningsklaff
2Neutralläge
1“N” (neutralläge)
1
2
1
0
N13.6Vx100
RPM
100%
km/h
1
UF3X71M0.book Page 33 Monday, July 8, 2019 3:50 PM
