YAMAHA FX SVHO 2020 Bruksanvisningar (in Swedish)

Använda instrumenten
44
MJU45121Manöverknappar
Den här modellen är utrustad med manöver-
knappar som kan användas i tillägg till multi-
funktionspanelen.
“MENU SCROLL”-knapp
Multifunktionspanelen ändras i följande ord-
ning varje gång knappen trycks in.
Startskärm → Informationsskärm (“Trip Info”)
→ Informationsskärm (“Fuel Info”) → Start-
skärm
“ALARM MUTE”-knapp
Tryck på knappen om du vill stänga av ljud-
signalen när en varning är aktiv. Om du tryck-
er på knappen en gång till när varningen är
aktiv kommer ljudsignalen att höras igen.
OBS:
Driftljuden kan inte stängas av.
Om du trycker på “ALARM MUTE” för att
stänga av ljudsignalen kommer den att hö-
ras igen efter 5 minuter.
MJU45131Pekskärm
Pekåtgärder kan endast användas på flikfäl-
tet, alternativen och skjutreglagen på mitt-
skärmen samt varningssymbolen ivarningsfältet som visas när en varning akti-
veras.
Skärmfliksfält
Information om vattenskotern, funktionsin-
ställningar och annan information visas på
mittskärmen när du trycker på en symbol. (In-
formation om de olika skärmarna finns på si-
dan 45.)
Mittskärm
På mittskärmen visas information om vatten-
skotern, funktionsinställningar samt annan
information beroende på vilken symbol som
trycks in på flikfältet.
Varningsfält
Varningsfältet visas i stället för varvräknarvär-
det när ett fel identifieras.
En beskrivning av varningen, felkoden och
annan information visas på mittskärmen när
du trycker på en varningssymbol. (Informa-
tion om varningsbeskrivningarna finns på si-
dan 49.)
1“MENU SCROLL”-knapp
2“ALARM MUTE”-knapp
12
1Skärmfliksfält
2Mittskärm
1Varningsfält
0
N13.6Vx100
RPM
100%
km/h
1
2
1
UF3X71M0.book Page 44 Monday, July 8, 2019 3:50 PM

Använda instrumenten
45
MJU45141Statusområde
Områdena till vänster och höger på multi-
funktionspanelen som visar information om
vattenskotern och varvräknaren längst ned
på multifunktionspanelen reagerar inte när du
trycker på dem.
Indikator för triminställning
Indikatorns läge och triminställningens nivå
visar jetmunstyckets triminställning. (Infor-
mation om triminställningen finns på sidan
34.)
Voltmätare
Voltmätaren visar batterispänningen. Voltmä-
taren visar cirka 14 volt när batterispänningen
är normal.
Om batterispänningen ökar eller minskar av-
sevärt kommer varningen om batterispän-
ning att aktiveras och spänningsdisplayen
blinkar. (Information om varningen om batte-
rispänning finns på sidan 50.)
Varvräknare
Varvräknaren visar motorvarvtalet med stora
värden ×100 RPM (v/min) och antalet seg-
ment.
OBS:
Om en varning aktiveras eller ett fel identifie-
ras visas varningsfältet i stället för varvräkna-
ren.
Växelindikator
Indikatorn visar backningsklaffens växellä-
gen: “F” (framåt), “N” (neutralt) och “R”
(back). (Information om växling finns på sidan
32.)
Bränslemätare
Bränslemätaren visar mängden återstående
bränsle i bränsletanken med segment och ett
procentvärde.
Om mängden återstående bränsle är mindre
än 10 % aktiveras bränslenivåvarningen och
procentdisplayen ändras till “Low”. (Informa-
tion om bränslenivåvarningen finns på sidan
50.)
OBS:
Bränslemätarens precision varierar beroende
på användningsförhållandena. Använd den
här funktionen enbart som referens.
MJU45151Startskärm “ ”
I mitten på startskärmen visas hastighetsmä-
taren och indikatorer för de olika driftlägena.
(Information om funktionerna i de olika lägena
finns på sidan 36.)
OBS:
Startskärmen visas automatiskt på multifunk-
tionspanelen om motorvarvtalet ökar när as-
sistanslägesskärmen,
1Indikator för triminställning
2Vo l t m ät a re
3Var v r ä k n are
4Växelindikator
5Bränslemätare
0
N13.6Vx100
RPM
100%
km/h
15
423
UF3X71M0.book Page 45 Monday, July 8, 2019 3:50 PM

Använda instrumenten
46
inställningsmenyskärmen eller motorns lås-
skärm visas.
Hastighetsmätare
Hastighetsmätaren visar vattenskoterns has-
tighet.
OBS:
Visningsenheterna på hastighetsmätaren
väljs i enlighet med multifunktionspanelens
visningsenheter. (Information om hur du
ändrar visningsenheter finns på sidan 48.)
“0” visas på hastighetsmätaren när vatten-
skotern backas eller du kör framåt eller
bakåt på mycket låg hastighet med T.D.E.
MJU45161Informationsskärm “ ”
Informationsskärmarna visar färdinformation
och bränsleinformation på mittskärmen.
Tryck på “Fuel Info ”, “ Trip Info”
eller “ ” när du vill ändra skärmen som vi-
sas.
OBS:
Visningsenheterna för avstånd och bränsle-
mängder väljs i enlighet med multifunktions-
panelens visningsenheter. (Information om
hur du ändrar visningsenheter finns på sidan
48.)
Färdinformation (“Trip Info”)
* Håll alternativet intryckt när du vill återställa
det.
1Hastighetsmätare
2Indikator för backningshjälp
3Indikator för T.D.E.
4Indikator för No-wake-läge
5Indikator för farthållare
T.D.E. FORWARD
km/h
No Wake +1 T.D.E. FORWARD
Cruise Assist +4 Reverse Assist +2
1
4
3
5
2
1Körtid
2Körsträcka
3Motorns totala drifttimmar
Del Beskrivning
Körtid*Visar motorns drifttimmar
sedan den senaste åter-
ställningen.
Körsträcka*Visar vattenskoterns kör-
sträcka sedan den senaste
återställningen.
Motorns totala
drifttimmarVisar motorns totala drift-
timmar sedan den tillver-
kades.
Trip Hrs1.5
Trip km3.2
Engine Hrs8.1
Fuel Info
1
2
3
UF3X71M0.book Page 46 Monday, July 8, 2019 3:50 PM

Använda instrumenten
47
Bränsleinformation (“Fuel Info”)
* Håll alternativet intryckt när du vill återställa
det.
MJU45170Assistanslägesskärm “ ”
Assistanslägesskärmen visar inställnings-
skärmen för assistansläget på mittskärmen.
(Information om assistansläget finns på sidan
39.)
MJU45181Inställningsmenyskärm “ ”
På inställningsmenyskärmen visas en meny
som öppnar skärmarna för följande funktio-
ner.
Ändra PIN-koden
Justera skärmens ljusstyrka och välja färg-
inställning
Välja visningsenheter
Välja skärmspråk
Visa tid sedan senaste underhåll
Återställa inställningar, färdinformation och
bränsleinformation
Ändra PIN-koden (“PIN Settings”)
PIN-koden kan ändras till ett annat fyrsiffrigt
nummer.
Ändra PIN-koden:
(1) Ange den aktuella PIN-koden och tryck
på “Enter”.
(2) Ange den nya PIN-koden och tryck på
“Save”.
(3) Ange den nya PIN-koden igen och tryck
på “Confirm Save”.
Justera skärmens ljusstyrka och välja fär-
ginställning (“Display”)
Skärmens ljusstyrka kan ställas in inom om-
rådet 1 % till 100 %.
1Genomsnittlig bränsleförbrukning per gal-
lon eller liter
2Total bränsleförbrukning
3Bränsleförbrukning per timme
Del Beskrivning
Genomsnittlig
bränsleförbruk-
ning per gallon
eller liter*Visar den genomsnittliga
sträckan som vattensko-
tern kört på 1.0 gallon eller
1.0 liter bränsle sedan den
senaste återställningen.
Total bränsle-
förbrukning*Visar total mängd bränsle
som motorn förbrukat i
gallons eller liter sedan
den senaste återställning-
en.
Bränsleförbruk-
ning per timmeVisar den aktuella bränsle-
förbrukningen i gallons per
timme eller liter per timme.
Av km/L2.2
L used1.4
L/h2.4
Trip Info
1
2
3
PIN Settings
Unit
Wellness
Display
Language
Reset
Save
PIN Settings
1
0
2
1
0
2
1
0
2
1
0
2
UF3X71M0.book Page 47 Monday, July 8, 2019 3:50 PM

Använda instrumenten
48
Färgen på segmenten som visas i stapeldia-
gram och färgen som anger valda alternativ
kan ändras.
Justera ljusstyrkan:
Dra skjutreglaget åt höger när du vill göra
skärmen ljusare. Dra skjutreglaget åt vänster
när du vill göra skärmen mörkare.
Välja färginställning:
Dra skjutreglaget för färgval åt vänster eller
höger när du vill ändra färginställningen till
blått, rött, grönt, rosa, orange, lila, gult eller
ljusblått.
Välja visningsenheter (“Unit”)
Följande visningsenheter kan väljas för multi-
funktionspanelen.
“US Unit”: Avstånd visas i miles, hastighe-
ter visas i MPH och bränslemängder visas i
gallons.
“Metric”: Avstånd visas i kilometer, hastig-
heter visas i km/h och bränslemängder vi-
sas i liter.
Välja visningsenheter:
Snärta upp eller ned när du vill välja “US Unit”
eller “Metric” under “Unit” och tryck sedan på
“Save”.
Välja skärmspråk (“Language”)
Du kan välja bland följande språk som visas
på multifunktionspanelen.
Engelska
Franska
Spanska
Välja skärmspråk:
Snärta upp eller ned när du vill välja önskat
språk under “Language” och tryck sedan på
“Save”.
1Skjutreglage för justering av ljusstyrka
2Skjutreglage för färgval
100%
Background Color
1
2
Save
Unit
US Unit
Metric
Metric
Save
Language
English
Españor
Français
UF3X71M0.book Page 48 Monday, July 8, 2019 3:50 PM

Använda instrumenten
49
Visa tid sedan senaste underhåll (“Well-
ness”)
Du kan visas det totala antalet timmar som
motorn har gått sedan vattenskotern under-
hölls.
Återställa antalet drifttimmar:
(1) Tryck på “Reset”.
(2) Tryck på “Confir m Reset” när du vill åter-
ställa antalet drifttimmar.
Återställa inställningar, färdinformation
och bränsleinformation (“Reset”)
Inställningar, färdinformation och bränslein-
formation kan återställas till fabriksinställ-
ningarna. Alternativ som återställs och deras
standardvärden:
Visningsenheter: US Unit
Språk: English
Styrkan i displayvisningen: 100 %
Färginställning: Blå
Körtid: 0.0
Körsträcka: 0.0
Genomsnittlig bränsleförbrukning per gal-
lon eller liter: 0.0
Total bränsleförbrukning: 0.0
Återställa inställningar, färdinformation och
bränsleinformation:
(1) Tryck på “Reset”.
(2) Tryck på “YES” på bekräftelseskärmen.
MJU45190Motorns låsskärm “ ”
Med motorns låsskärm kan du visa inställ-
ningsskärmen för Yamahas säkerhetssystem
på mittskärmen. (Information om inställning
av Yamahas säkerhetssystem finns på sidan
27.)
MJU45201Varningsfunktion
Följande varningar kan visas på multifunk-
tionspanelen.
Bränslenivåvarning
Varning om batterispänning
Motorvarning
Överhettningsvarning
Oljetrycksvarning
Övriga varningar (kommunikationsfel, un-
derhållsintervall har överskridits med mera)
Reset
Time Since Last
Maintenance
30.0Hrs
Reset
Reset To
Factory?
UF3X71M0.book Page 49 Monday, July 8, 2019 3:50 PM

Använda instrumenten
50
Korrigera felet och starta motorn igen eller
tryck på “ALARM MUTE” om du vill stänga av
ljudsignalen när ett fel är aktivt.
OBS:
Om du trycker på “ALARM MUTE” för att
stänga av ljudsignalen kommer den att höras
igen efter 5 minuter.
Bränslenivåvarning
När den återstående mängden bränsle är
mindre än 10 % ändras bränslemätaren till att
visa “Low” och en ljudsignal hörs intermit-
tent.
Fyll på bränsletanken så fort som möjligt om
bränslenivåvarningen aktiveras. (Information
om att fylla på bränsletanken finns på sidan
60.)Varning om batterispänning
Spänningsdisplayen på voltmätaren blinkar
om batterispänningen är under 12 volt eller
över 18 volt när motorn inte är igång.
Låt en Yamaha-återförsäljare se över vatten-
skotern så snart som möjligt om varningen för
batterispänning aktiveras.
Motorvarning “ ”
Om ett sensorfel eller en kortslutning identi-
fieras visas varningsfältet i stället för
varvräknarvärdet, “ ” visas och en ljudsig-
nal hörs intermittent.
Om motorvarningen aktiveras ska du ome-
delbart minska motorvarvtalet, styra tillbaka
till land och låta en Yamaha-återförsäljare
kontrollera motorn.
OBS:
Tryck på “ ” om du vill visa en beskrivning
av varningen på mittskärmen.
Överhettningsvarning “ ”
Om motortemperaturen stiger avsevärt visas
varningsfältet i stället för
1“ALARM MUTE”-knapp
1
Low0
F13.6Vx100
RPM
km/h
0
F10.8Vx100
RPM
100%
km/h
UF3X71M0.book Page 50 Monday, July 8, 2019 3:50 PM

Använda instrumenten
51
varvräknarvärdet, “ ” och “ ” visas och
en ljudsignal hörs kontinuerligt.
Om överhettningsvarningen aktiveras ska du
omedelbart minska motorvarvtalet, styra till-
baka till land och kontrollera att vatten kom-
mer ut ur babords (vänster) kylvattenutlopp
när motorn är igång. Om vatten inte kommer
ut ska du stänga av motorn och kontrollera
om vattenintaget är tilltäppt. (Information om
vattenintaget finns på sidan 102.)
FÖRSIKTIGT: Kontakta en Yamaha-åter-
försäljare om du inte kan lokalisera och åt-
gärda orsaken till överhettningen. Om du
fortsätter att köra på hög hastighet kan
det resultera i allvarliga skador på motorn.
[MCJ00042]
OBS:
Motorns maximala varvtal begränsas när
överhettningsvarningen är aktiverad.
Tryck på “ ” om du vill visa en beskrivning
av varningen på mittskärmen.
Oljetrycksvarning “ ”
Om oljetrycket sjunker avsevärt visas var-
ningsfältet i stället förvarvräknarvärdet, “ ” och “ ” visas och
en ljudsignal hörs intermittent.
Om oljetrycksvarningen aktiveras ska du
omedelbart minska motorvarvtalet, köra mot
land och sedan kontrollera motoroljans nivå.
(Information om att kontrollera motoroljans
nivå finns på sidan 62.) Låt en Yamaha-åter-
försäljare kontrollera fordonet om oljenivån är
tillräckligt hög.
OBS:
Motorns maximala varvtal begränsas när
oljetrycksvarningen är aktiv.
Tryck på “ ” om du vill visa en beskriv-
ning av varningen på mittskärmen.
Övriga varningar (kommunikationsfel, un-
derhållsintervall har överskridits med
mera) “ ”
Om ett annat fel identifieras eller om motorn
körts i mer än 50 timmar sedan det senaste
underhållstillfället visas varningsfältet i stället
för varvräknarvärdet, “ ” visas och en
ljudsignal hörs intermittent.
Låt en Yamaha-återförsäljare se över vatten-
skotern så snart som möjligt om en varning
aktiveras.
OBS:
Tryck på “ ” om du vill visa en beskrivning
av varningen på mittskärmen.
UF3X71M0.book Page 51 Monday, July 8, 2019 3:50 PM

Utrustningarnas användning
52
MJU40335
UtrustningMJU45210Säten
De främre och bakre sätena kan tas bort.
Ta bort sätena när du behöver komma åt mo-
torrummet och det löstagbara, vattentäta för-
varingsutrymmet.
Ta bort det bakre sätet:
(1) Dra spärren för det bakre sätet uppåt och
lyft upp den bakre delen på sätet.
(2) Dra sätet bakåt och ta bort det.Montera det bakre sätet:
(1) För in de utskjutande delarna på sätets
framkant i stagen på däcket.
(2) Tryck ned sätets bakre del så att det
spärras ordentligt på plats.
Ta bort det främre sätet:
(1) Ta bort det bakre sätet.
(2) Dra spärren för det främre sätet uppåt
och lyft upp den bakre delen på sätet.
1Säteslås
1
1Säteslås
1
UF3X71M0.book Page 52 Monday, July 8, 2019 3:50 PM

Utrustningarnas användning
53

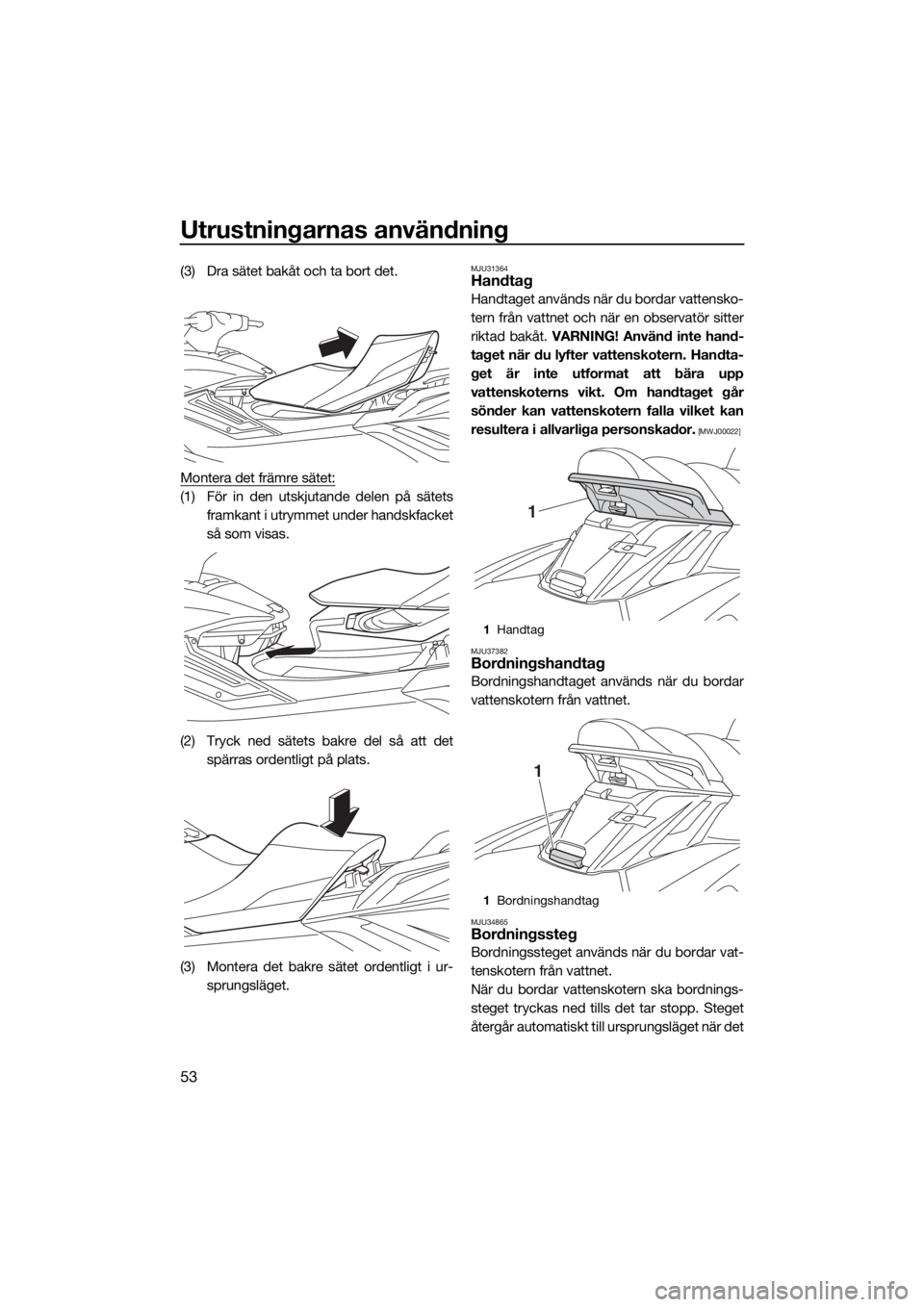

(3) Dra sätet bakåt och ta bort det.
Montera det främre sätet:
(1) För in den utskjutande delen på sätets
framkant i utrymmet under handskfacket
så som visas.
(2) Tryck ned sätets bakre del så att det
spärras ordentligt på plats.
(3) Montera det bakre sätet ordentligt i ur-
sprungsläget.
MJU31364Handtag
Handtaget används när du bordar vattensko-
tern från vattnet och när en observatör sitter
riktad bakåt. VARNING! Använd inte hand-
taget när du lyfter vattenskotern. Handta-
get är inte utformat att bära upp
vattenskoterns vikt. Om handtaget går
sönder kan vattenskotern falla vilket kan
resultera i allvarliga personskador.
[MWJ00022]
MJU37382
Bordningshandtag
Bordningshandtaget används när du bordar
vattenskotern från vattnet.
MJU34865Bordningssteg
Bordningssteget används när du bordar vat-
tenskotern från vattnet.
När du bordar vattenskotern ska bordnings-
steget tryckas ned tills det tar stopp. Steget
återgår automatiskt till ursprungsläget när det
1Handtag
1Bordningshandtag
1
1
UF3X71M0.book Page 53 Monday, July 8, 2019 3:50 PM
