YAMAHA FX SVHO 2022 Notices Demploi (in French)

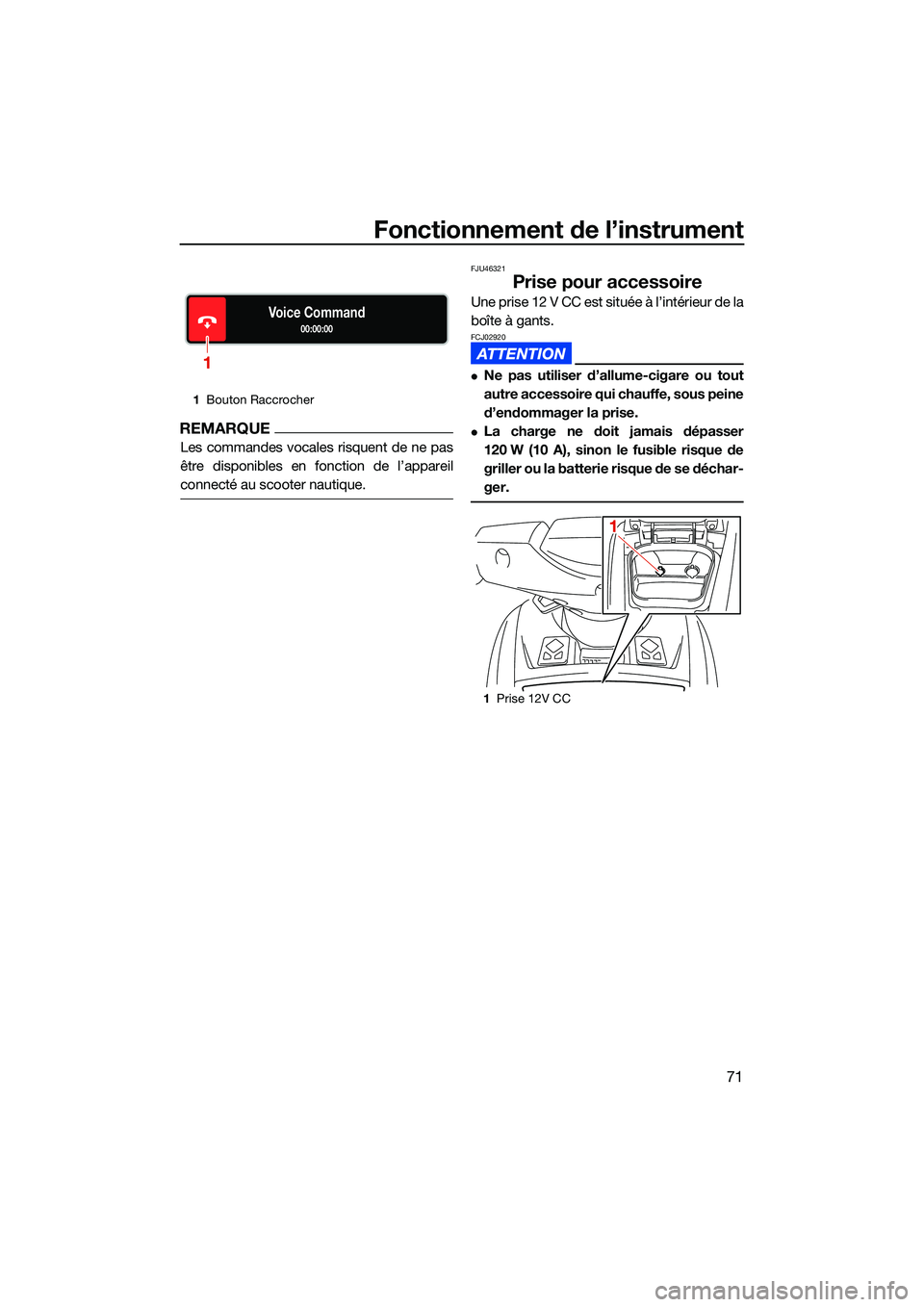

Fonctionnement de l’instrument
71
REMARQUE
Les commandes vocales risquent de ne pas
être disponibles en fonction de l’appareil
connecté au scooter nautique.
FJU46321
Prise pour accessoire
Une prise 12 V CC est située à l’intérieur de la
boîte à gants.
FCJ02920
Ne pas utiliser d’allume-cigare ou tout
autre accessoire qui chauffe, sous peine
d’endommager la prise.
La charge ne doit jamais dépasser
120 W (10 A), sinon le fusible risque de
griller ou la batterie risque de se déchar-
ger.
1Bouton Raccrocher
Voice Command00:00:00
1
1Prise 12V CC
11
UF3X73F0.book Page 71 Thursday, September 23, 2021 2:40 PM

Fonctionnement de l’instrument
72
FJU46331
Chargeur USB
Un chargeur USB est situé à l’intérieur de la
boîte à gants. Le chargeur USB peut être uti-
lisé pour charger des appareils externes.
FCJ02930
La charge ne doit jamais dépasser 10.5 W
(2.1 A), sinon le fusible risque de griller ou
la batterie risque de se décharger.
1Chargeur USB
1
UF3X73F0.book Page 72 Thursday, September 23, 2021 2:40 PM

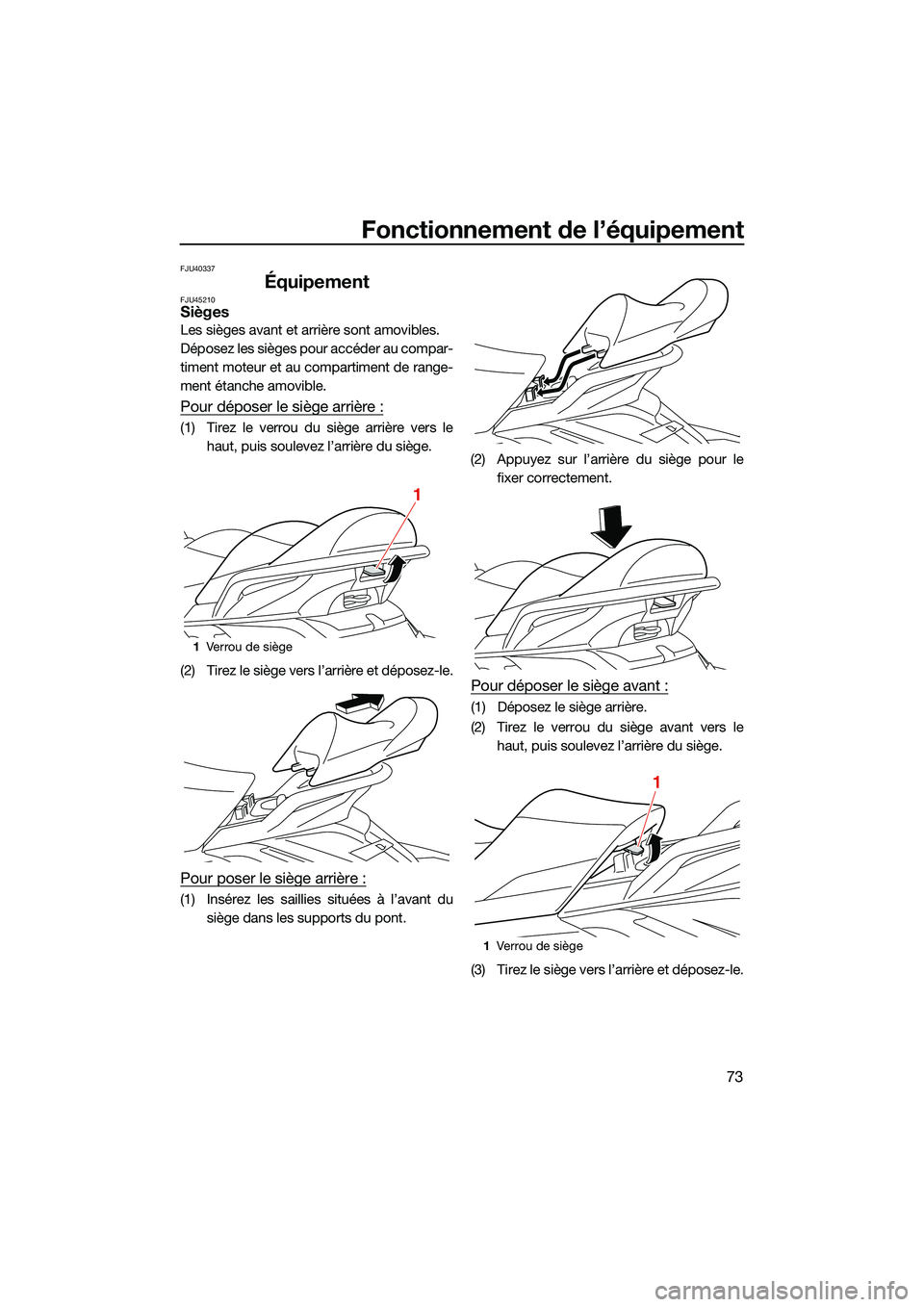

Fonctionnement de l’équipement
73
FJU40337
ÉquipementFJU45210Sièges
Les sièges avant et arrière sont amovibles.
Déposez les sièges pour accéder au compar-
timent moteur et au compartiment de range-
ment étanche amovible.
Pour déposer le siège arrière :
(1) Tirez le verrou du siège arrière vers lehaut, puis soulevez l’arrière du siège.
(2) Tirez le siège vers l’arrière et déposez-le.
Pour poser le siège arrière :
(1) Insérez les saillies situées à l’avant du siège dans les supports du pont. (2) Appuyez sur l’arrière du siège pour le
fixer correctement.
Pour déposer le siège avant :
(1) Déposez le siège arrière.
(2) Tirez le verrou du siège avant vers lehaut, puis soulevez l’arrière du siège.
(3) Tirez le siège vers l’arrière et déposez-le.
1 Ver ro u d e s iè g e
1
1Ve r ro u de s iè g e
1
UF3X73F0.book Page 73 Thursday, September 23, 2021 2:40 PM

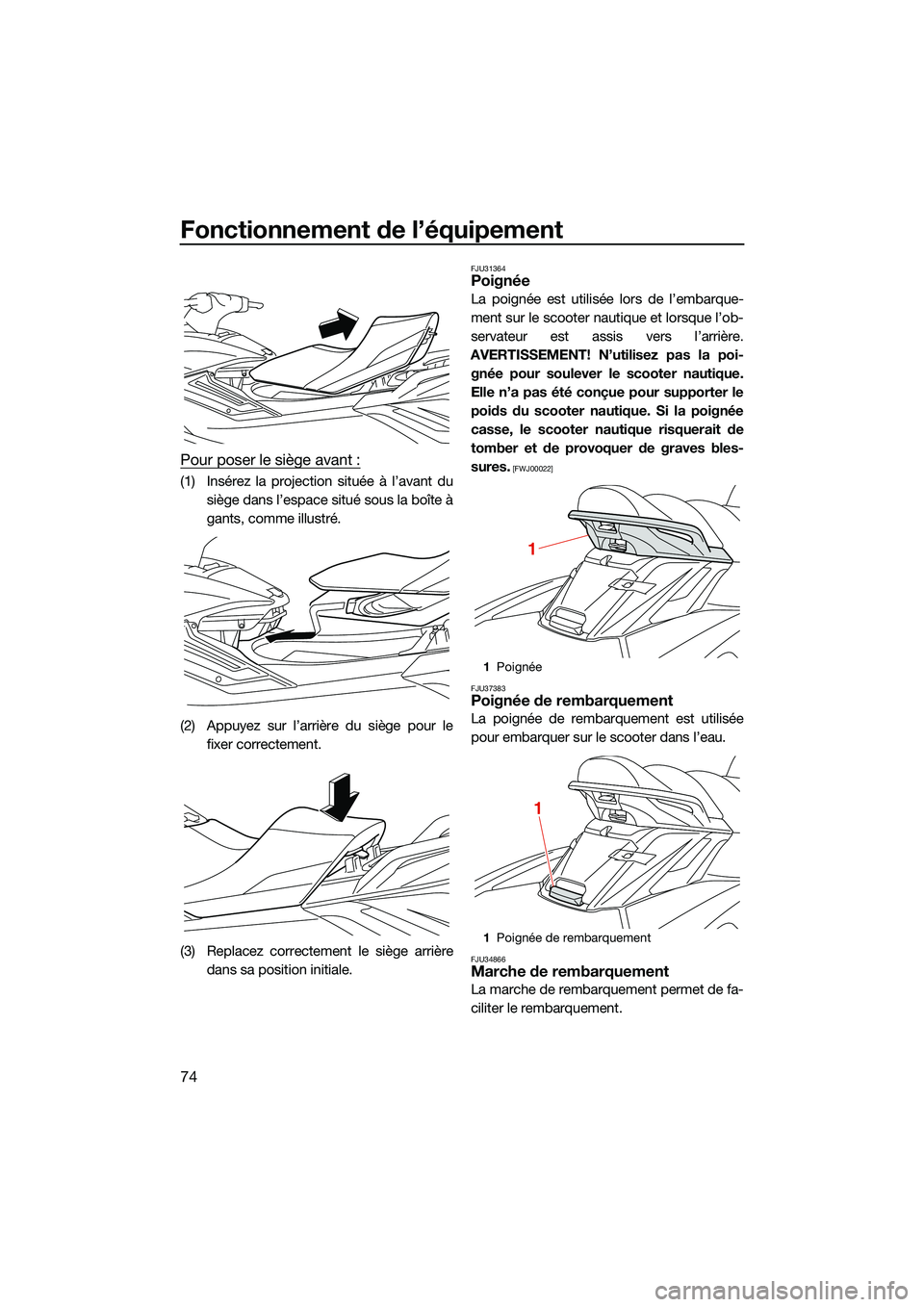

Fonctionnement de l’équipement
74
Pour poser le siège avant :
(1) Insérez la projection située à l’avant dusiège dans l’espace situé sous la boîte à
gants, comme illustré.
(2) Appuyez sur l’arrière du siège pour le fixer correctement.
(3) Replacez correctement le siège arrière dans sa position initiale.
FJU31364Poignée
La poignée est utilisée lors de l’embarque-
ment sur le scooter nautique et lorsque l’ob-
servateur est assis vers l’arrière.
AVERTISSEMENT! N’utilisez pas la poi- gnée pour soulever le scooter nautique.
Elle n’a pas été conçue pour supporter le
poids du scooter nautique. Si la poignée
casse, le scooter nautique risquerait de
tomber et de provoquer de graves bles-
sures.
[FWJ00022]
FJU37383
Poignée de rembarquement
La poignée de rembarquement est utilisée
pour embarquer sur le scooter dans l’eau.
FJU34866Marche de rembarquement
La marche de rembarquement permet de fa-
ciliter le rembarquement.
1 Poignée
1 Poignée de rembarquement
1
1
UF3X73F0.book Page 74 Thursday, September 23, 2021 2:40 PM

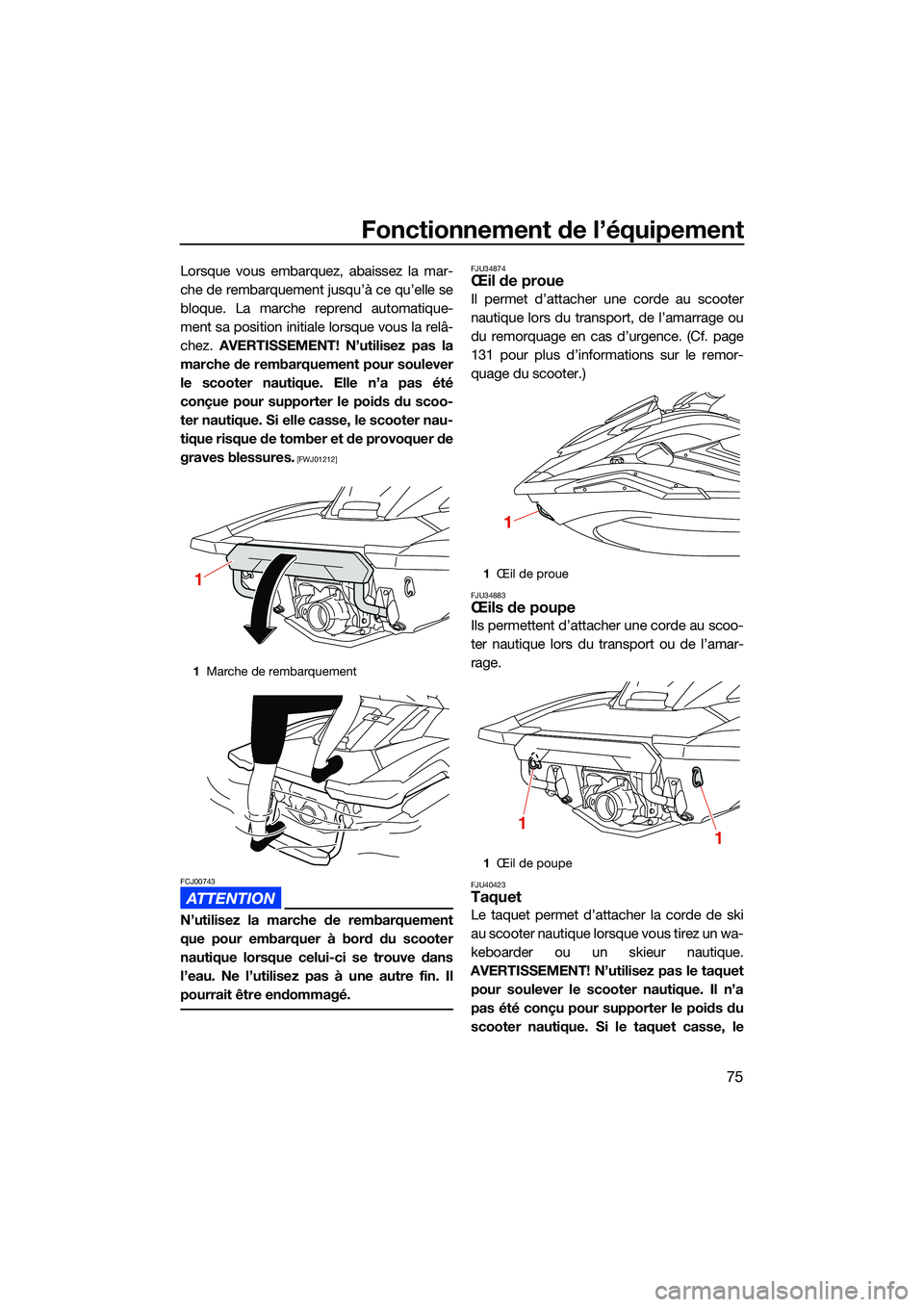

Fonctionnement de l’équipement
75
Lorsque vous embarquez, abaissez la mar-
che de rembarquement jusqu’à ce qu’elle se
bloque. La marche reprend automatique-
ment sa position initiale lorsque vous la relâ-
chez. AVERTISSEMENT! N’utilisez pas la
marche de rembarquement pour soulever
le scooter nautique. Elle n’a pas été
conçue pour supporter le poids du scoo-
ter nautique. Si elle casse, le scooter nau-
tique risque de tomber et de provoquer de
graves blessures.
[FWJ01212]
FCJ00743
N’utilisez la marche de rembarquement
que pour embarquer à bord du scooter
nautique lorsque celui-ci se trouve dans
l’eau. Ne l’utilisez pas à une autre fin. Il
pourrait être endommagé.
FJU34874Œil de proue
Il permet d’attacher une corde au scooter
nautique lors du transport, de l’amarrage ou
du remorquage en cas d’urgence. (Cf. page
131 pour plus d’informations sur le remor-
quage du scooter.)
FJU34883Œils de poupe
Ils permettent d’attacher une corde au scoo-
ter nautique lors du transport ou de l’amar-
rage.
FJU40423Taquet
Le taquet permet d’attacher la corde de ski
au scooter nautique lorsque vous tirez un wa-
keboarder ou un skieur nautique.
AVERTISSEMENT! N’utilisez pas le taquet pour soulever le scooter nautique. Il n’a
pas été conçu pour supporter le poids du
scooter nautique. Si le taquet casse, le
1 Marche de rembarquement
11Œil de proue
1 Œil de poupe
1
11
UF3X73F0.book Page 75 Thursday, September 23, 2021 2:40 PM

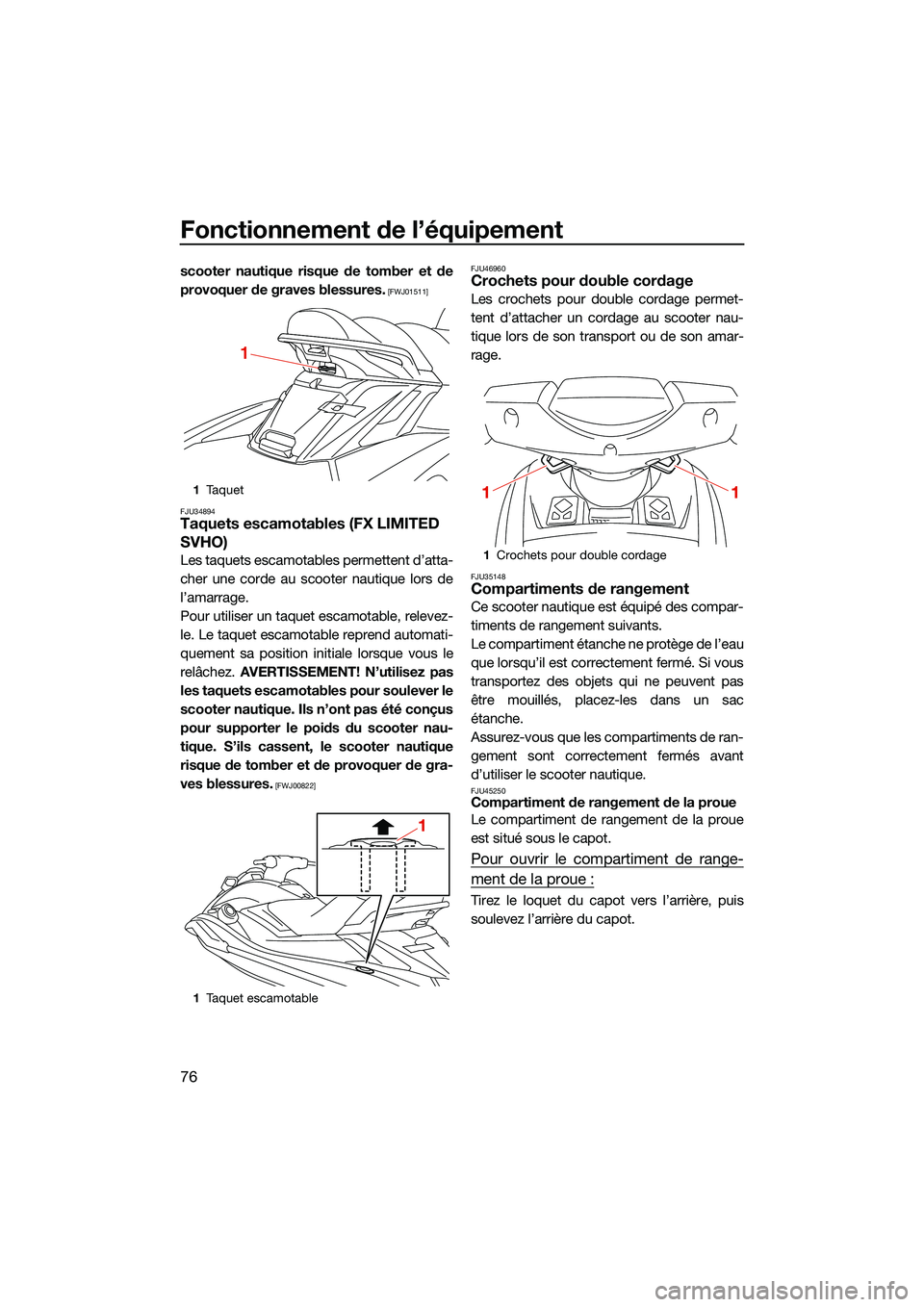

Fonctionnement de l’équipement
76
scooter nautique risque de tomber et de
provoquer de graves blessures.
[FWJ01511]
FJU34894
Taquets escamotables (FX LIMITED
SVHO)
Les taquets escamotables permettent d’atta-
cher une corde au scooter nautique lors de
l’amarrage.
Pour utiliser un taquet escamotable, relevez-
le. Le taquet escamotable reprend automati-
quement sa position initiale lorsque vous le
relâchez. AVERTISSEMENT! N’utilisez pas
les taquets escamotables pour soulever le
scooter nautique. Ils n’ont pas été conçus
pour supporter le poids du scooter nau-
tique. S’ils cassent, le scooter nautique
risque de tomber et de provoquer de gra-
ves blessures.
[FWJ00822] FJU46960
Crochets pour double cordage
Les crochets pour double cordage permet-
tent d’attacher un cordage au scooter nau-
tique lors de son transport ou de son amar-
rage.
FJU35148Compartiments de rangement
Ce scooter nautique est équipé des compar-
timents de rangement suivants.
Le compartiment étanche ne protège de l’eau
que lorsqu’il est correctement fermé. Si vous
transportez des objets qui ne peuvent pas
être mouillés, placez-les dans un sac
étanche.
Assurez-vous que les
compartiments de ran-
gement sont correct ement fermés avant
d’utiliser le scooter nautique.
FJU45250Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.
Pour ouvrir le compartiment de range-
ment de la proue :
Tirez le loquet du capot vers l’arrière, puis
soulevez l’arrière du capot.
1 Ta q u e t
1 Taquet escamotable
1
1
1Crochets pour double cordage
11
UF3X73F0.book Page 76 Thursday, September 23, 2021 2:40 PM

Fonctionnement de l’équipement
77
Pour fermer le compartiment de range-
ment de la proue :
Appuyez sur l’arrière du capot pour le fixer
correctement.
FJU45080Boîte à gants
La boîte à gants est située à l’avant du siège.
Pour ouvrir la boîte à gants :
Décrochez le loquet de la boîte à gants, puis
soulevez le couvercle.
1Loquet du capot
1 Compartiment de rangement de la proue
Compartiment de rangement de la
proue :
Capacité :
130.0 L (34.3 US gal, 28.6 Imp.gal)
Charge admissible : 5.0 kg (11 lb)
1
1
1Loquet de la boîte à gants
1 Boîte à gants
1
1
UF3X73F0.book Page 77 Thursday, September 23, 2021 2:40 PM

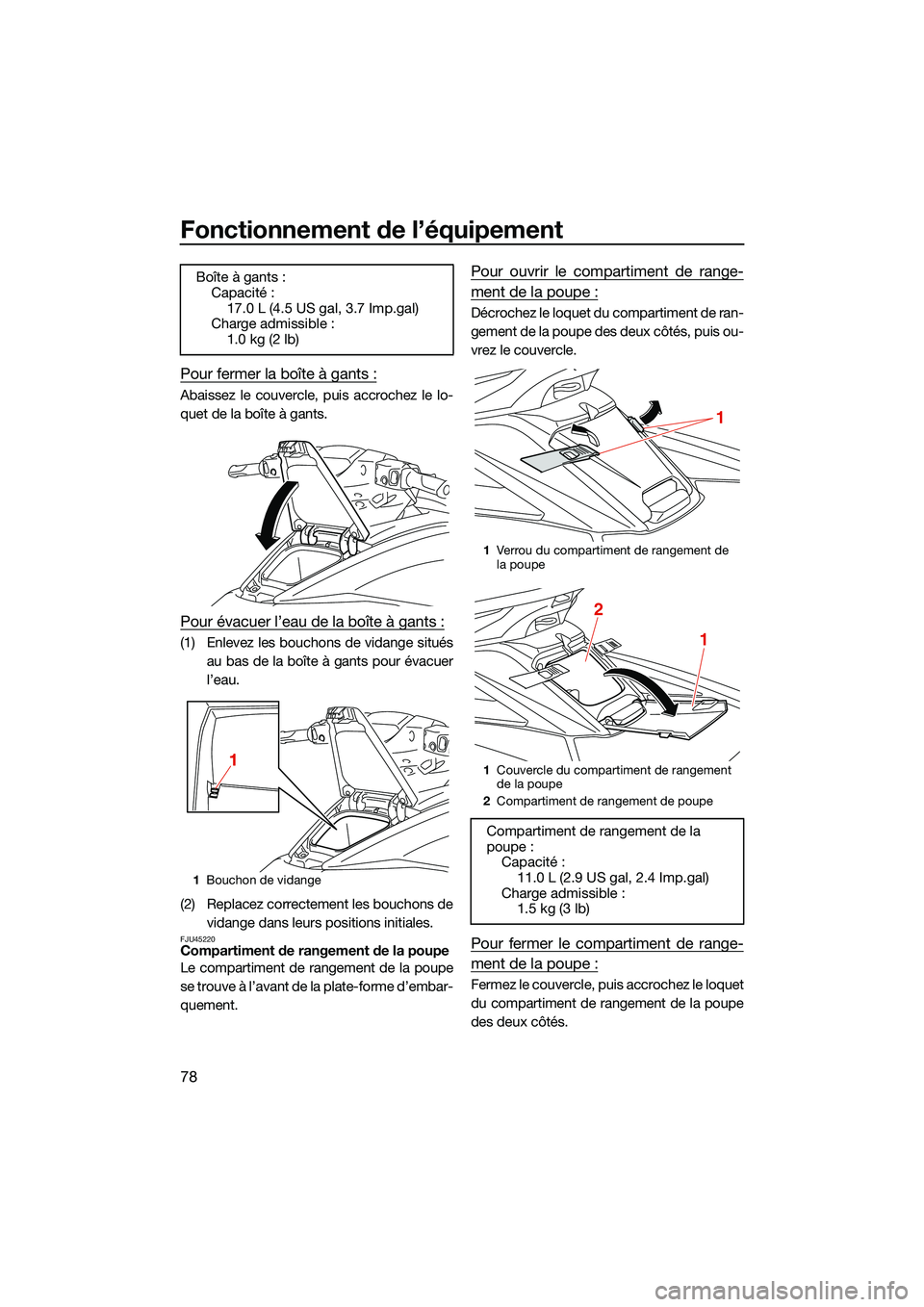

Fonctionnement de l’équipement
78
Pour fermer la boîte à gants :
Abaissez le couvercle, puis accrochez le lo-
quet de la boîte à gants.
Pour évacuer l’eau de la boîte à gants :
(1) Enlevez les bouchons de vidange situésau bas de la boîte à gants pour évacuer
l’eau.
(2) Replacez correctement les bouchons de vidange dans leurs positions initiales.
FJU45220Compartiment de rangement de la poupe
Le compartiment de rangement de la poupe
se trouve à l’avant de la plate-forme d’embar-
quement.
Pour ouvrir le compartiment de range-
ment de la poupe :
Décrochez le loquet du compartiment de ran-
gement de la poupe des deux côtés, puis ou-
vrez le couvercle.
Pour fermer le compartiment de range-
ment de la poupe :
Fermez le couvercle, puis accrochez le loquet
du compartiment de rangement de la poupe
des deux côtés.
Boîte à gants :
Capacité :
17.0 L (4.5 US gal, 3.7 Imp.gal)
Charge admissible : 1.0 kg (2 lb)
1Bouchon de vidange
1
1Verrou du compartiment de rangement de
la poupe
1 Couvercle du compartiment de rangement
de la poupe
2 Compartiment de rangement de poupe
Compartiment de rangement de la
poupe :
Capacité : 11.0 L (2.9 US gal, 2.4 Imp.gal)
Charge admissible : 1.5 kg (3 lb)
1
1
2
UF3X73F0.book Page 78 Thursday, September 23, 2021 2:40 PM

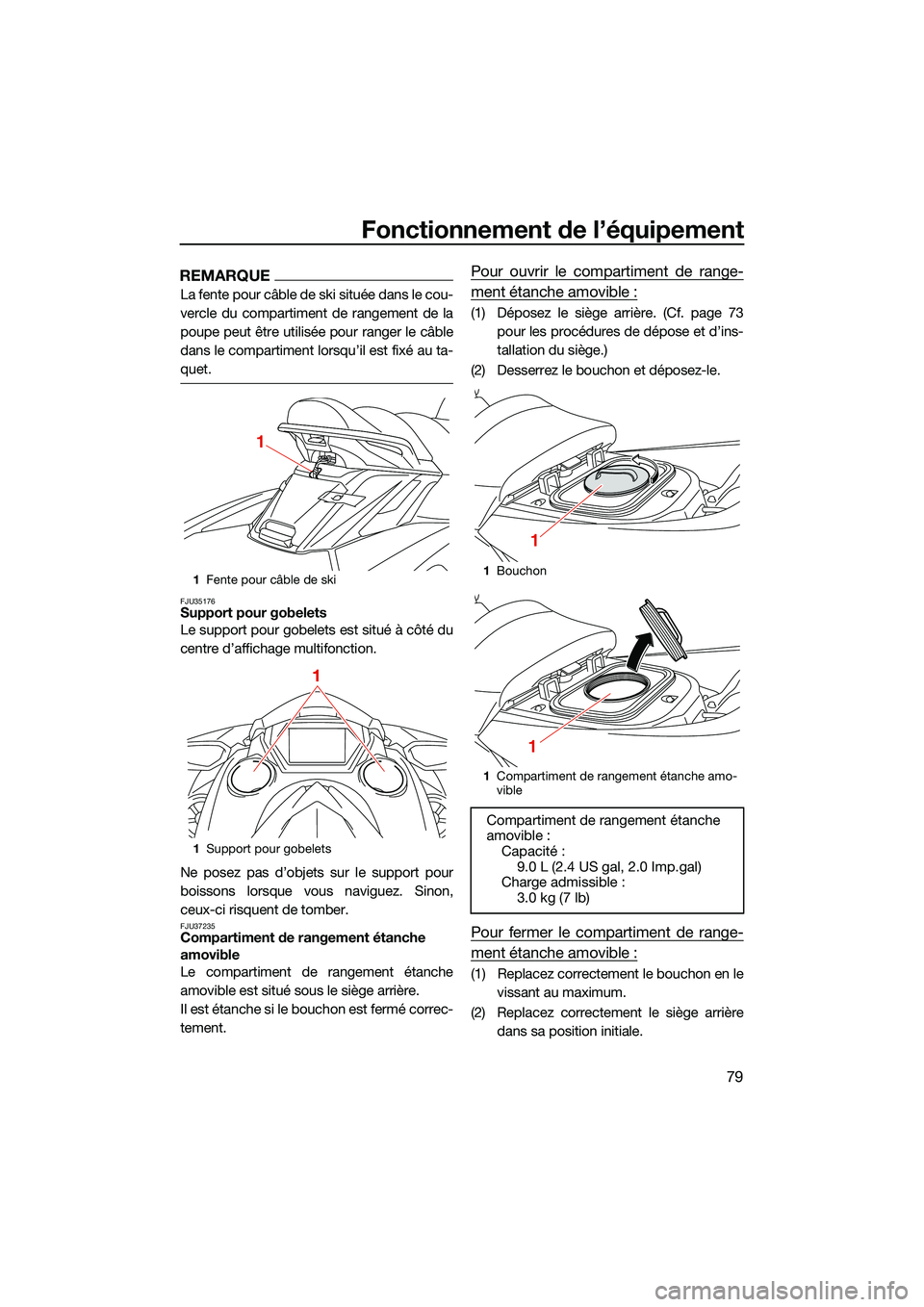

Fonctionnement de l’équipement
79
REMARQUE
La fente pour câble de ski située dans le cou-
vercle du compartiment de rangement de la
poupe peut être utilisée pour ranger le câble
dans le compartiment lorsqu’il est fixé au ta-
quet.
FJU35176Support pour gobelets
Le support pour gobelets est situé à côté du
centre d’affichage multifonction.
Ne posez pas d’objets sur le support pour
boissons lorsque vous naviguez. Sinon,
ceux-ci risquent de tomber.
FJU37235Compartiment de rangement étanche
amovible
Le compartiment de rangement étanche
amovible est situé sous le siège arrière.
Il est étanche si le bouchon est fermé correc-
tement.
Pour ouvrir le compartiment de range-
ment étanche amovible :
(1) Déposez le siège arrière. (Cf. page 73pour les procédures de dépose et d’ins-
tallation du siège.)
(2) Desserrez le bouchon et déposez-le.
Pour fermer le compartiment de range-
ment étanche amovible :
(1) Replacez correctement le bouchon en le vissant au maximum.
(2) Replacez correctement le siège arrière dans sa position initiale.
1Fente pour câble de ski
1 Support pour gobelets
1
1
1Bouchon
1 Compartiment de rangement étanche amo-
vible
Compartiment de rangement étanche
amovible :
Capacité : 9.0 L (2.4 US gal, 2.0 Imp.gal)
Charge admissible :
3.0 kg (7 lb)
1
1
UF3X73F0.book Page 79 Thursday, September 23, 2021 2:40 PM

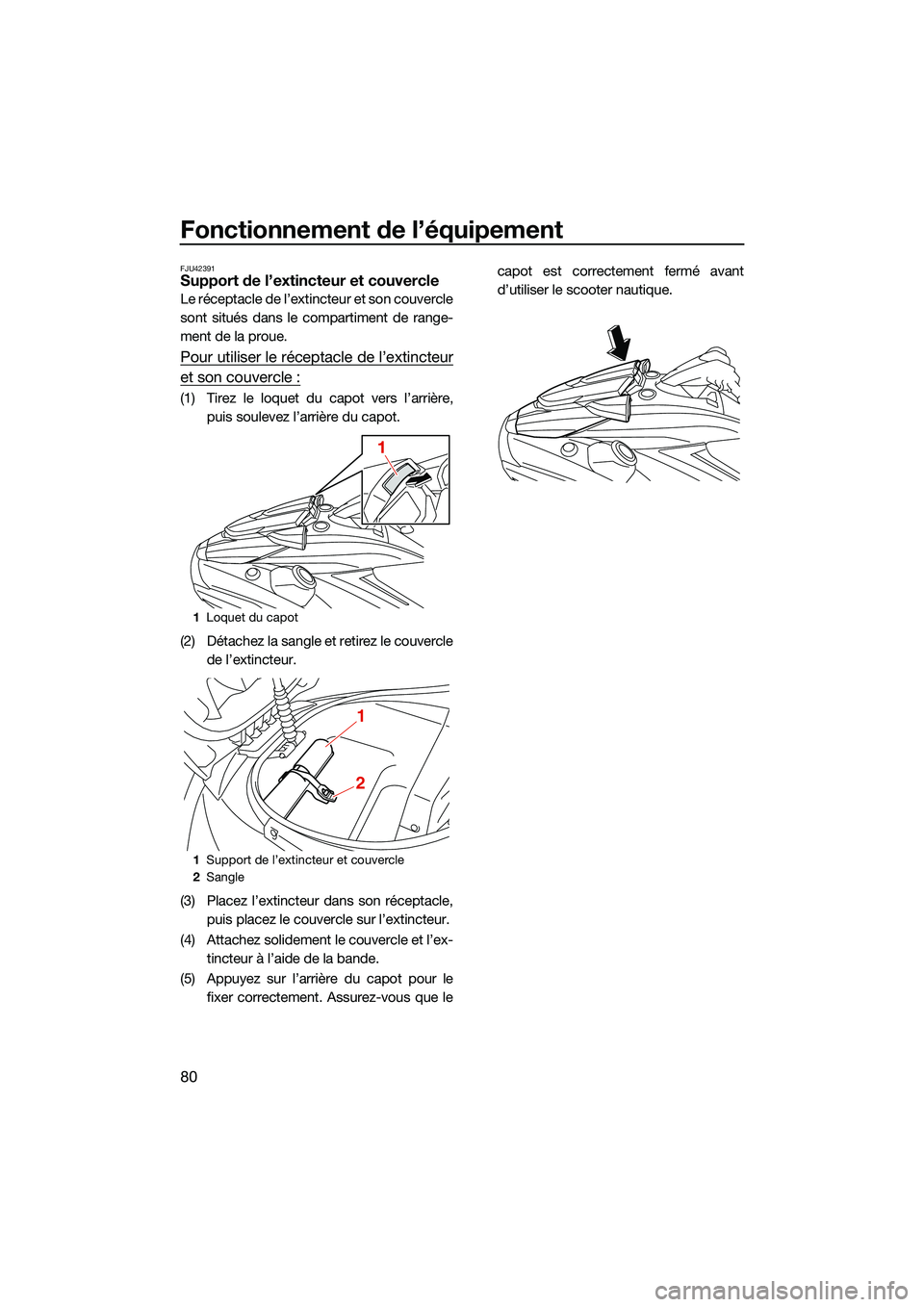

Fonctionnement de l’équipement
80
FJU42391Support de l’extincteur et couvercle
Le réceptacle de l’extincteur et son couvercle
sont situés dans le compartiment de range-
ment de la proue.
Pour utiliser le réceptacle de l’extincteur
et son couvercle :
(1) Tirez le loquet du capot vers l’arrière,puis soulevez l’arrière du capot.
(2) Détachez la sangle et retirez le couvercle de l’extincteur.
(3) Placez l’extincteur dans son réceptacle, puis placez le couvercle sur l’extincteur.
(4) Attachez solidement le couvercle et l’ex- tincteur à l’aide de la bande.
(5) Appuyez sur l’arrière du capot pour le fixer correctement. Assurez-vous que le capot est correctement fermé avant
d’utiliser le scooter nautique.
1
Loquet du capot
1 Support de l’extincteur et couvercle
2 Sangle
1
1
2
UF3X73F0.book Page 80 Thursday, September 23, 2021 2:40 PM
