MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU39087
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.

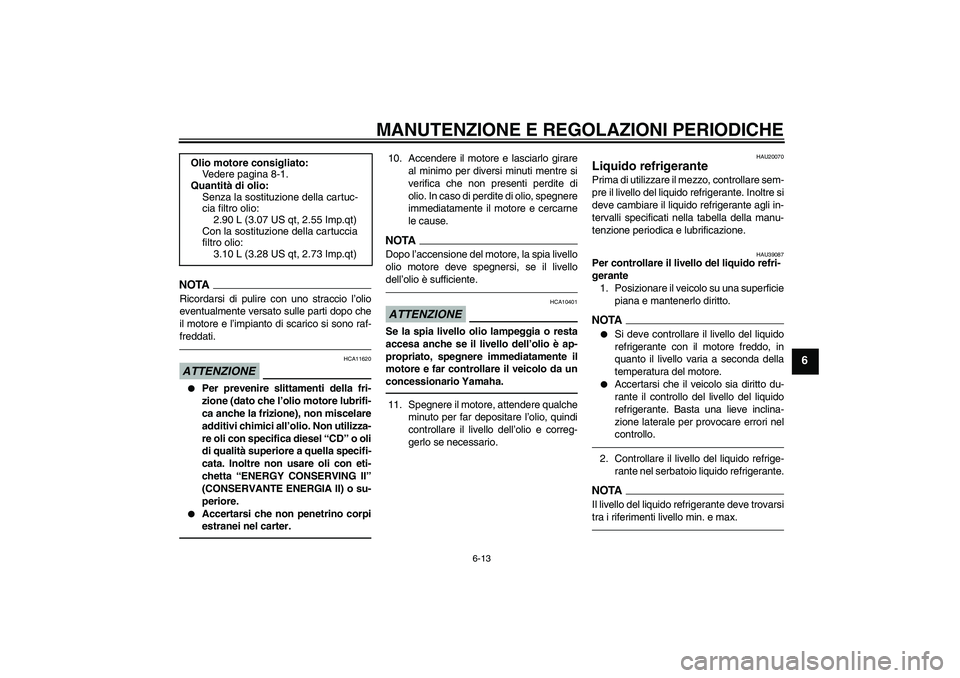

Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
3.10 L (3.28 US qt, 2.73 Imp.qt)
U1ECH0H0.book Page 13 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il pannello A per accedere al
serbatoio liquido refrigerante. (Vedere
pagina 6-9.)
4. Togliere il tappo serbatoio liquido refri-
gerante, aggiungere liquido refrigeran-
te fino al riferimento livello max., e poi
installare il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
5. Installare il pannello.
HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10381]
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1ECH0H0.book Page 14 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU39366
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose.
1. Togliere la sella pilota. (Vedere pagina
3-18.)
2. Togliere i bulloni della carenatura del
serbatoio carburante, e poi estrarre la
carenatura del serbatoio carburante.
3. Togliere i bulloni fissaggio serbatoio
carburante.4. Alzare il lato anteriore del serbatoio, e
poi inclinarlo con cautela all’indietro
per allontanarlo dalla cassa filtro, ma
non scollegare i tubi benzina.
AVVERTENZA! Accertarsi che il
serbatoio carburante sia supporta-
to correttamente. Non inclinare o ti-
rare troppo il serbatoio carburante,
altrimenti i tubi benzina potrebbero
staccarsi, provocando perdite di
carburante e pericolo di incendi.
[HWA10411]
5. Togliere il coperchio cassa filtro to-
gliendo le viti. ATTENZIONE: Quando
si toglie il coperchio cassa filtro,
stare attenti a non permettere la pe-
netrazione di corpi estranei nel col-
lettore di aspirazione.
[HCA12881]
6. Estrarre l’elemento filtrante.
1. Carenatura serbatoio carburante
2. Bullone carenatura serbatoio carburante
1. Bullone del serbatoio del carburante
1. Vite
2. Coperchio della scatola del filtro dell’aria
U1ECH0H0.book Page 15 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6

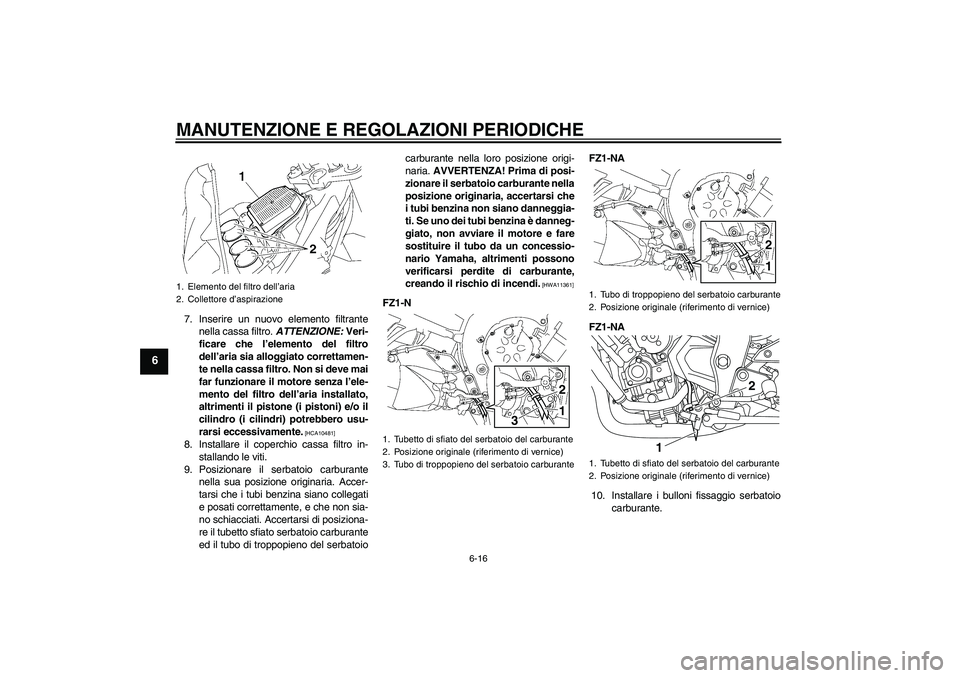

7. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]
8. Installare il coperchio cassa filtro in-
stallando le viti.
9. Posizionare il serbatoio carburante
nella sua posizione originaria. Accer-
tarsi che i tubi benzina siano collegati
e posati correttamente, e che non sia-
no schiacciati. Accertarsi di posiziona-
re il tubetto sfiato serbatoio carburante
ed il tubo di troppopieno del serbatoiocarburante nella loro posizione origi-
naria. AVVERTENZA! Prima di posi-
zionare il serbatoio carburante nella
posizione originaria, accertarsi che
i tubi benzina non siano danneggia-
ti. Se uno dei tubi benzina è danneg-
giato, non avviare il motore e fare
sostituire il tubo da un concessio-
nario Yamaha, altrimenti possono
verificarsi perdite di carburante,
creando il rischio di incendi.
[HWA11361]
FZ1-NFZ1-NA
FZ1-NA
10. Installare i bulloni fissaggio serbatoio
carburante.
1. Elemento del filtro dell’aria
2. Collettore d’aspirazione
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
3. Tubo di troppopieno del serbatoio carburante
3
21
1. Tubo di troppopieno del serbatoio carburante
2. Posizione originale (riferimento di vernice)
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
21
12
U1ECH0H0.book Page 16 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
11. Posizionare la carenatura del serbato-
io carburante nella posizione originaria
e poi installare i bulloni della carenatu-
ra del serbatoio carburante.
12. Installare la sella pilota.
HAU34301

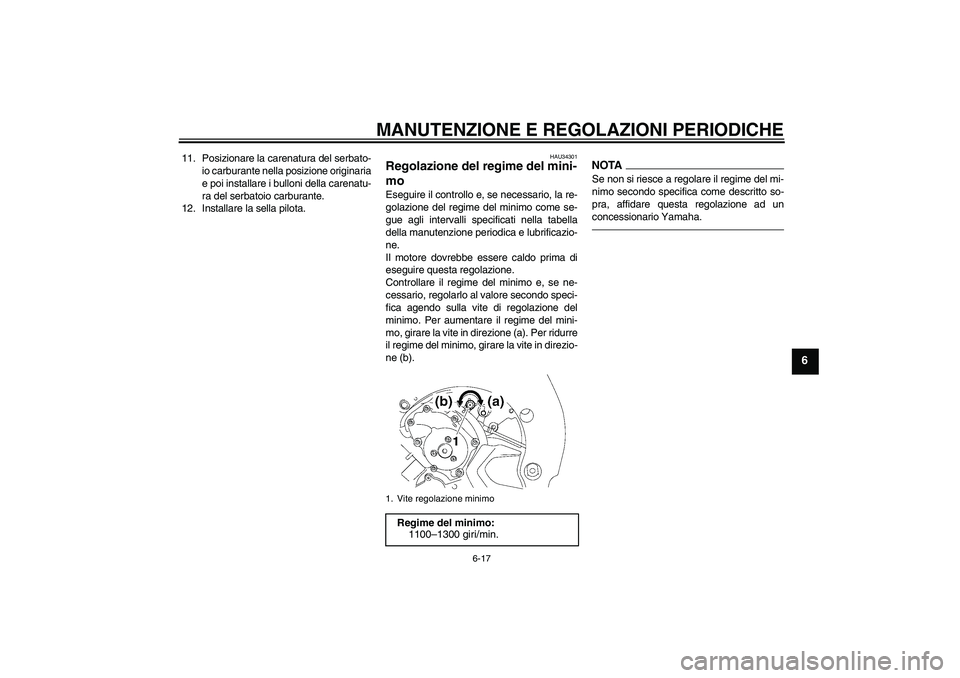

Regolazione del regime del mini-
mo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
Controllare il regime del minimo e, se ne-
cessario, regolarlo al valore secondo speci-
fica agendo sulla vite di regolazione del
minimo. Per aumentare il regime del mini-
mo, girare la vite in direzione (a). Per ridurre
il regime del minimo, girare la vite in direzio-
ne (b).
NOTASe non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha.
1. Vite regolazione minimo
Regime del minimo:
1100–1300 giri/min.
U1ECH0H0.book Page 17 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU21384

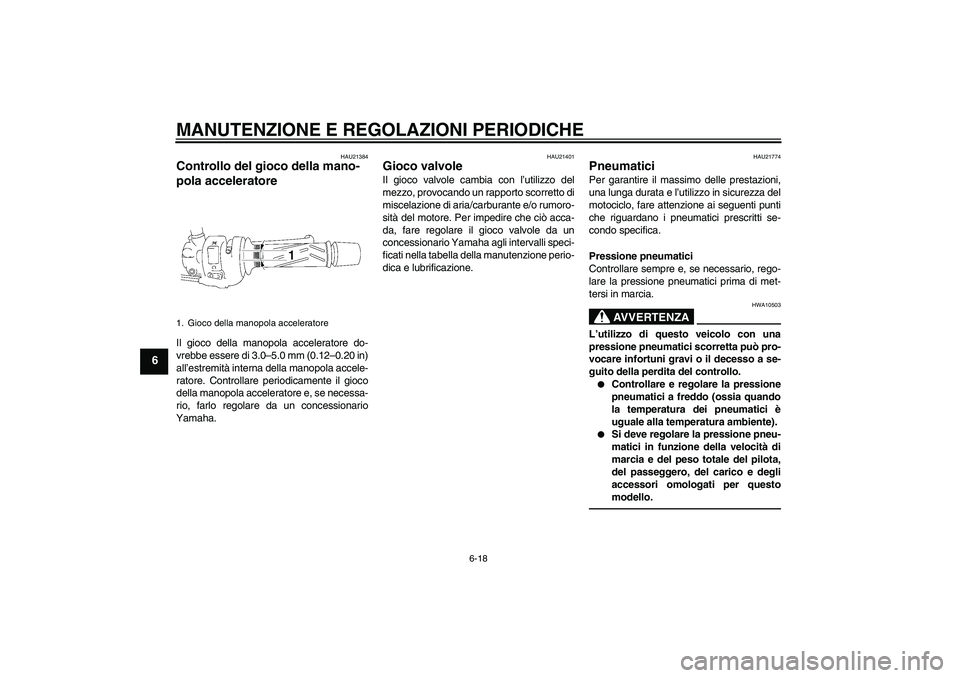

Controllo del gioco della mano-
pola acceleratore Il gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
della manopola acceleratore e, se necessa-
rio, farlo regolare da un concessionario
Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21774
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10503
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
1. Gioco della manopola acceleratoreU1ECH0H0.book Page 18 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.

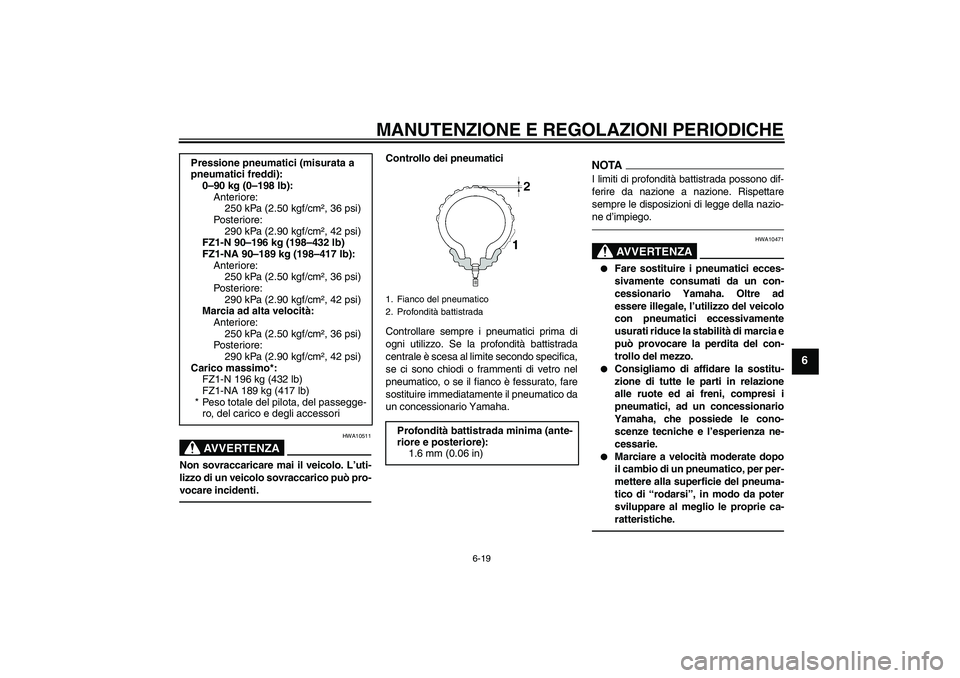

Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10471


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.


Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U1ECH0H0.book Page 19 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6

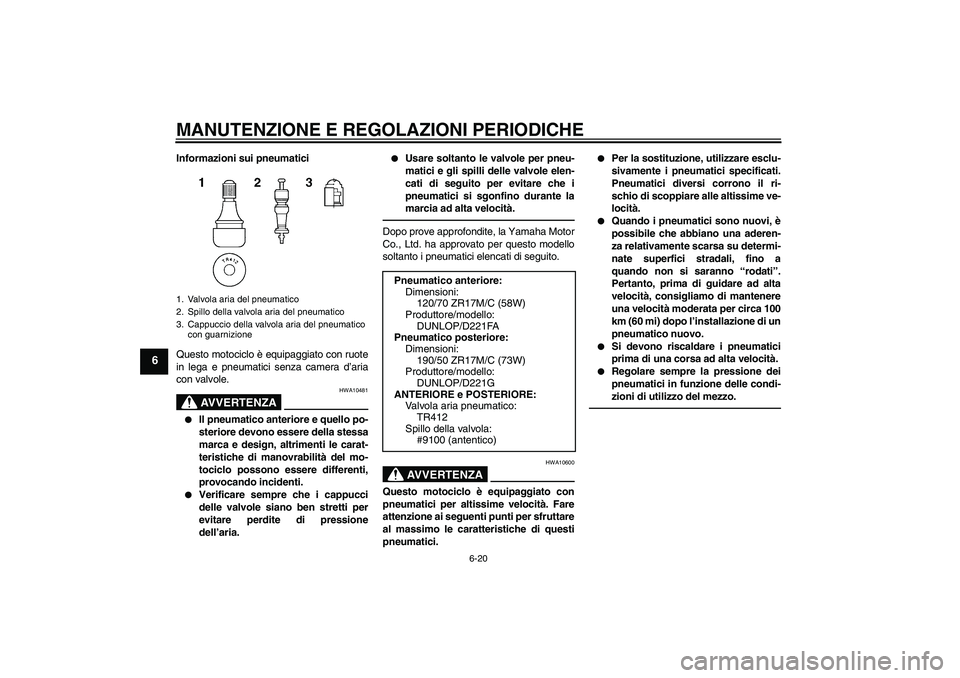

Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10481


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.


Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
DUNLOP/D221FA
Pneumatico posteriore:
Dimensioni:
190/50 ZR17M/C (73W)
Produttore/modello:
DUNLOP/D221G
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U1ECH0H0.book Page 20 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
HAU21962

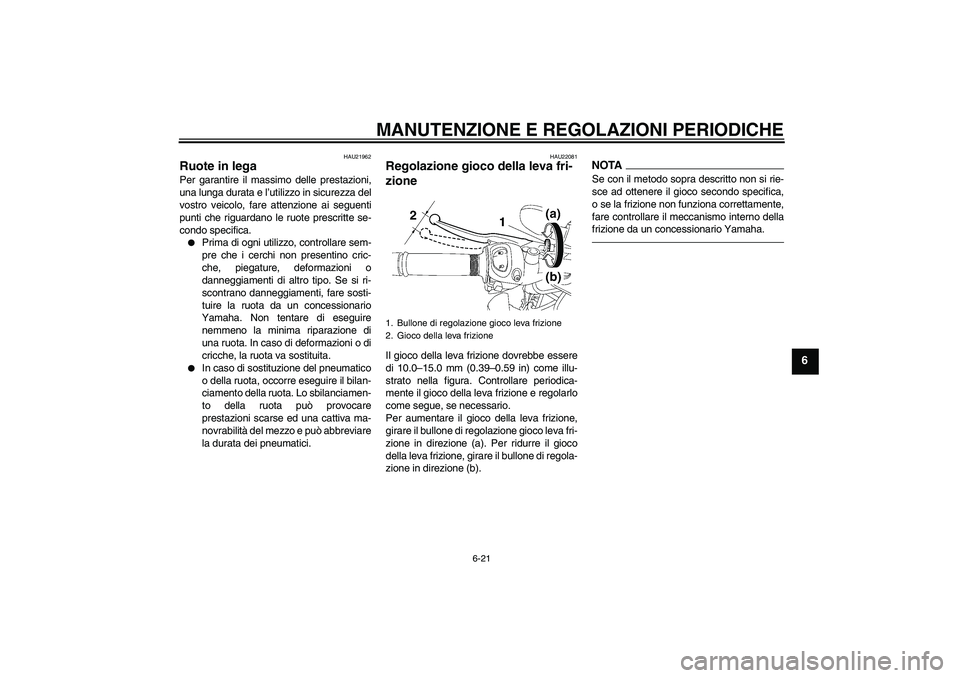

Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.

Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
HAU22081
Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione in direzione (a). Per ridurre il gioco
della leva frizione, girare il bullone di regola-
zione in direzione (b).
NOTASe con il metodo sopra descritto non si rie-
sce ad ottenere il gioco secondo specifica,
o se la frizione non funziona correttamente,
fare controllare il meccanismo interno della
frizione da un concessionario Yamaha.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
U1ECH0H0.book Page 21 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
HAU37913

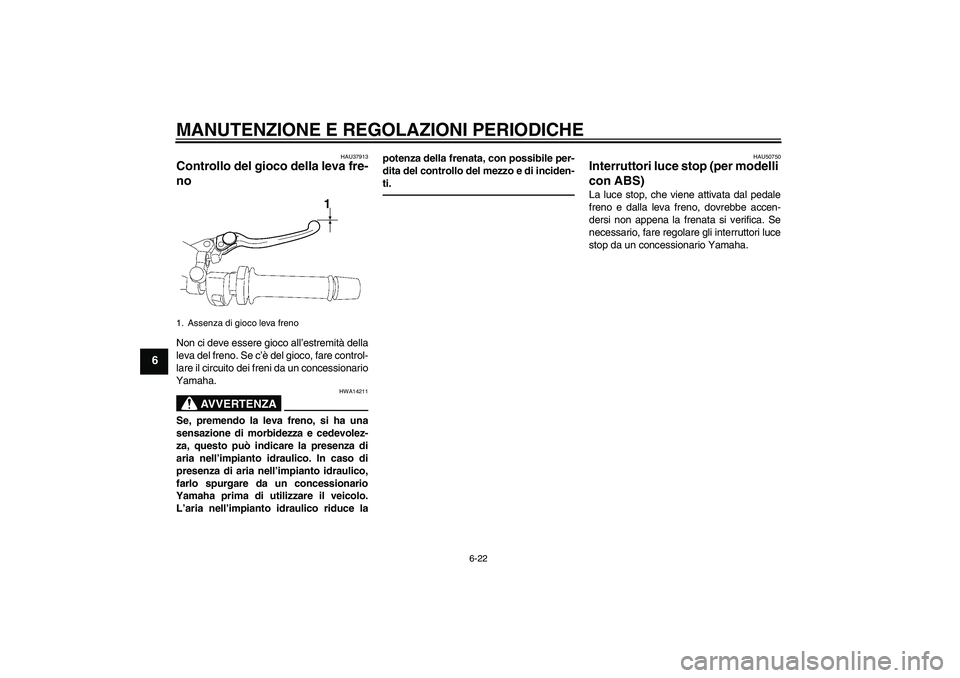

Controllo del gioco della leva fre-
no Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce lapotenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU50750
Interruttori luce stop (per modelli
con ABS) La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
1. Assenza di gioco leva freno
1
U1ECH0H0.book Page 22 Friday, August 20, 2010 10:47 AM
