YAMAHA FZ1-N 2011 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46861
NOTA

I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).


Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).


Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,
dati ed abilità tecnica.
HAU46910

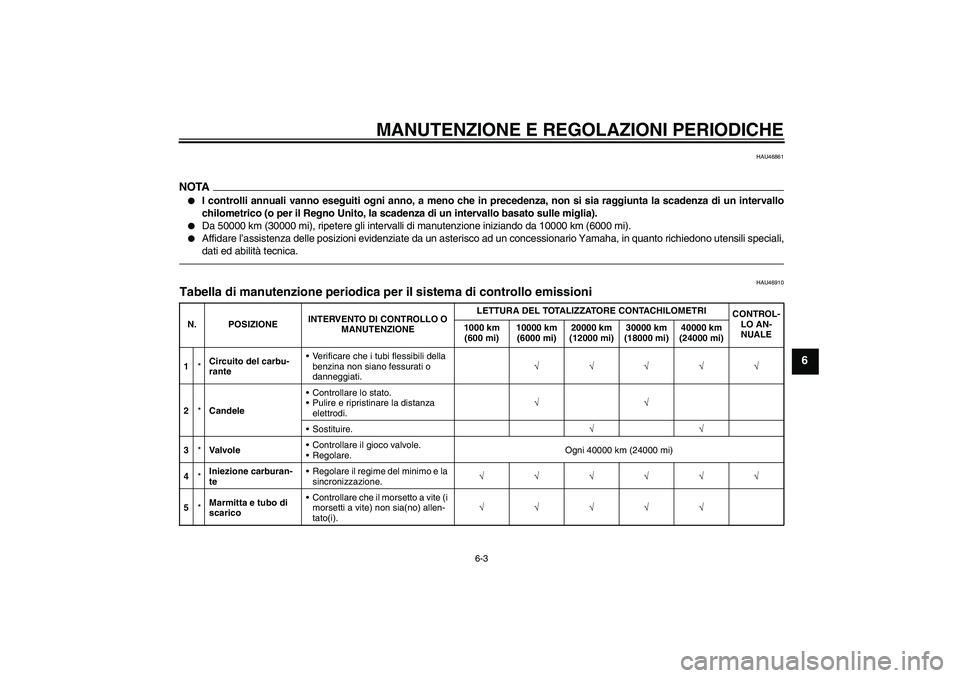

Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Circuito del carbu-
ranteVerificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.√√√√√
2*CandeleControllare lo stato.
Pulire e ripristinare la distanza
elettrodi.√√
Sostituire.√√
3*Va lvo l eControllare il gioco valvole.
Regolare.Ogni 40000 km (24000 mi)
4*Iniezione carburan-
teRegolare il regime del minimo e la
sincronizzazione.√√√√√√
5*Marmitta e tubo di
scaricoControllare che il morsetto a vite (i
morsetti a vite) non sia(no) allen-
tato(i).√√√√√
U1ECH0H0.book Page 3 Friday, August 20, 2010 10:47 AM

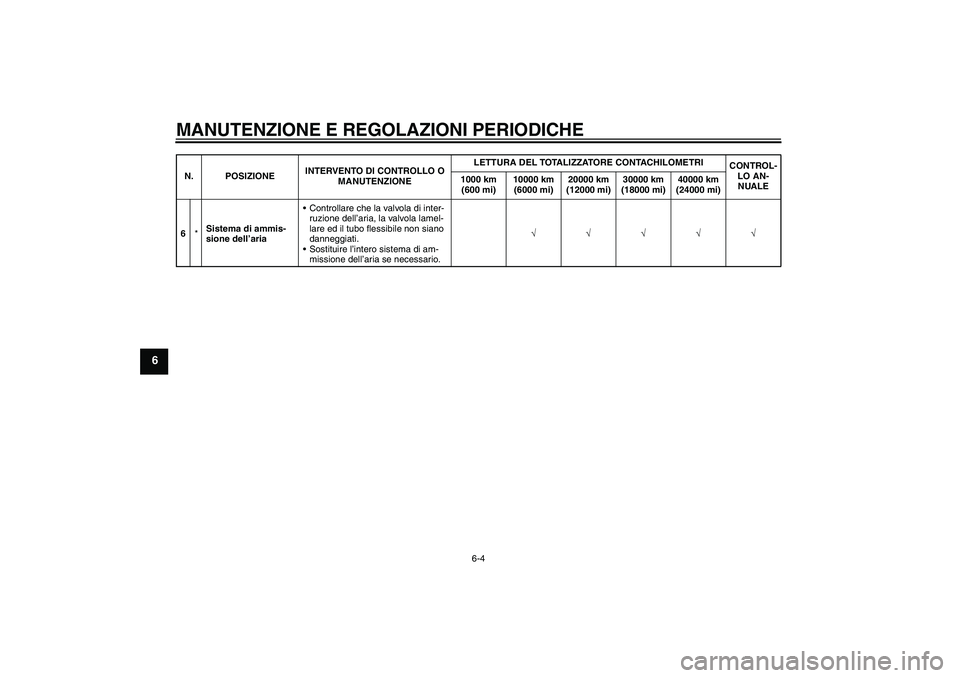

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
6*Sistema di ammis-
sione dell’ariaControllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire l’intero sistema di am-
missione dell’aria se necessario.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1ECH0H0.book Page 4 Friday, August 20, 2010 10:47 AM

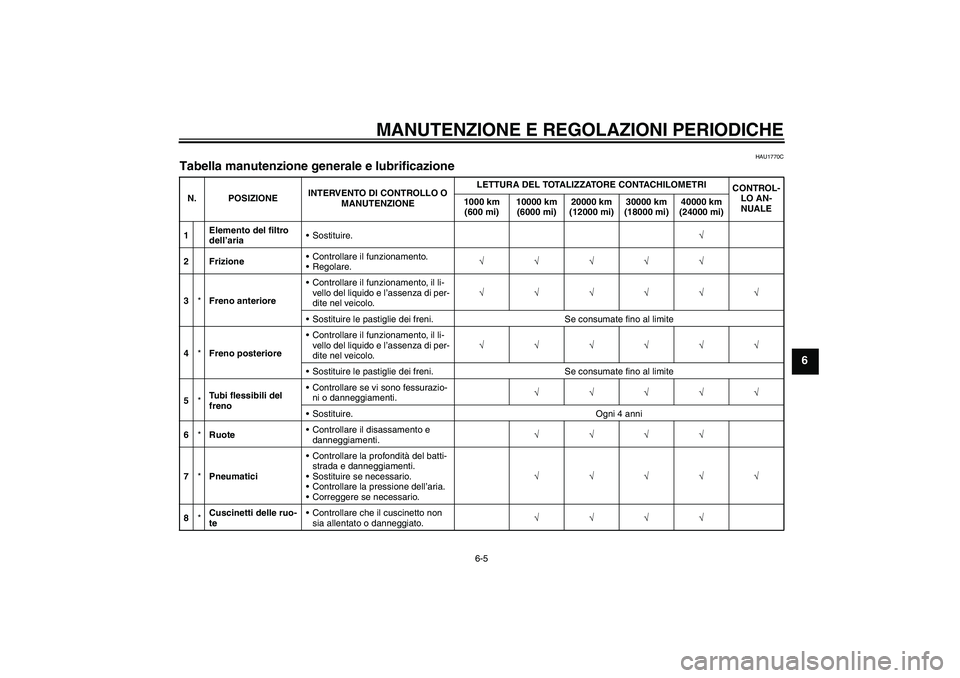

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
HAU1770C
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elemento del filtro
dell’ariaSostituire.√
2 FrizioneControllare il funzionamento.
Regolare.√√√√√
3*Freno anterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
4*Freno posterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
5*Tubi flessibili del
frenoControllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
Sostituire. Ogni 4 anni
6*RuoteControllare il disassamento e
danneggiamenti.√√√√
7*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
8*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
U1ECH0H0.book Page 5 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
9*ForcelloneControllare il funzionamento ed
un gioco eccessivo.√√√√
10Catena di trasmis-
sioneControllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
Regolare e lubrificare interamente
la catena di trasmissione con un
lubrificante specifico per catene a
O-ring.Ogni 1000 km (600 mi) e dopo aver lavato il motociclo e averlo guidato nella
pioggia o in zone umide
11*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 20000 km (12000 mi)
12*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
13Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
14Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
15Perno di rotazione
leva frizioneLubrificare con grasso a base di
sapone di litio.√√√√√
16Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√
17 Cavalletto lateraleControllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1ECH0H0.book Page 6 Friday, August 20, 2010 10:47 AM

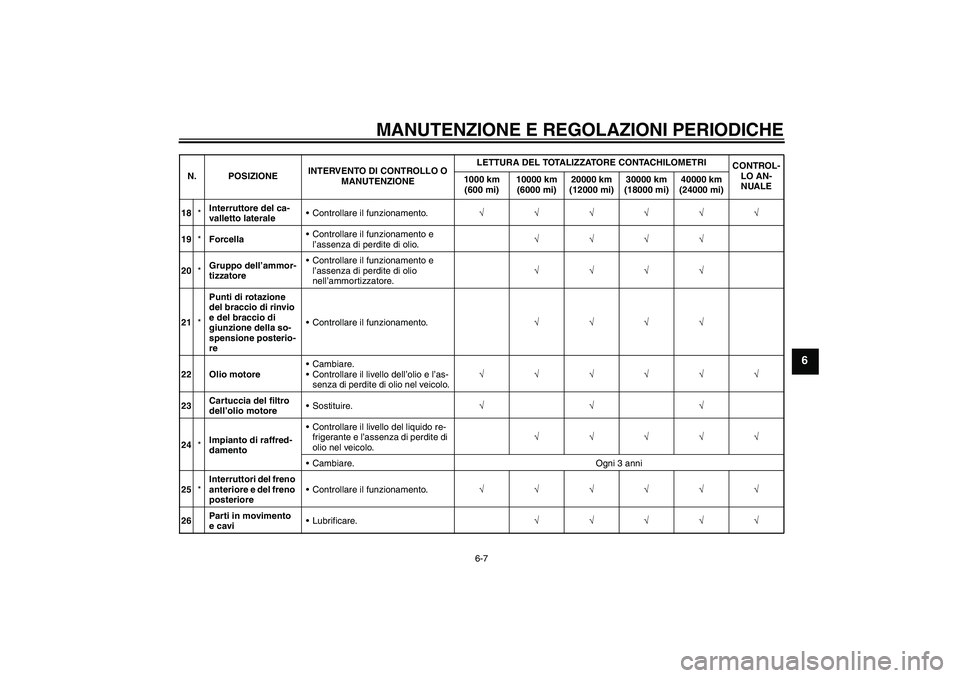

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
18*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
19*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
20*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
21*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
22 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
23Cartuccia del filtro
dell’olio motoreSostituire.√√√
24*Impianto di raffred-
damentoControllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare. Ogni 3 anni
25*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
26Parti in movimento
e caviLubrificare.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1ECH0H0.book Page 7 Friday, August 20, 2010 10:47 AM

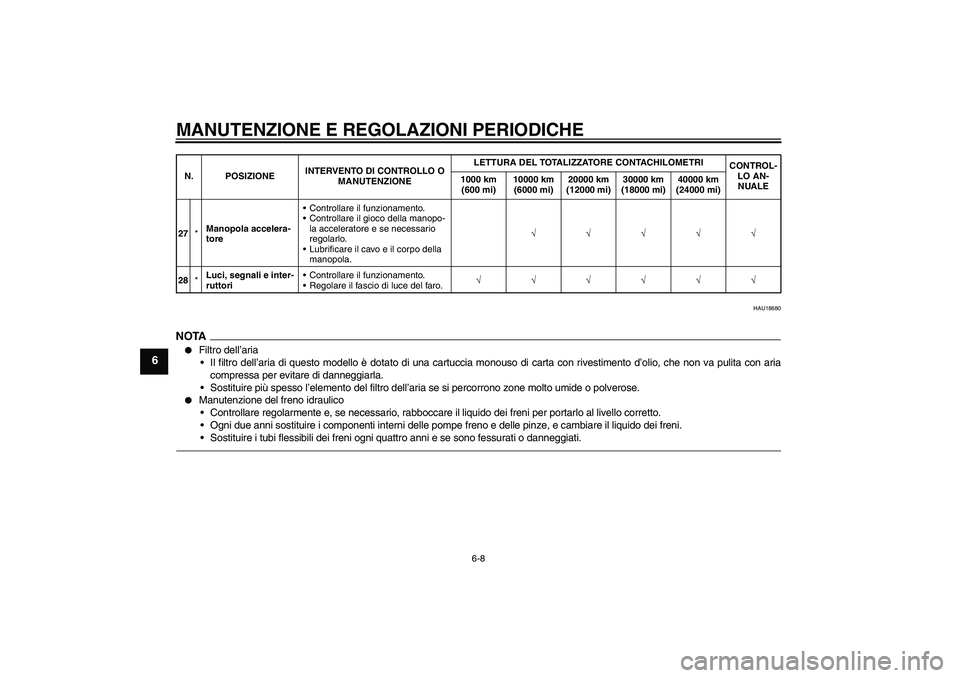

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18680
NOTA

Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
27*Manopola accelera-
toreControllare il funzionamento.
Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
Lubrificare il cavo e il corpo della
manopola.√√√√√
28*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1ECH0H0.book Page 8 Friday, August 20, 2010 10:47 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6

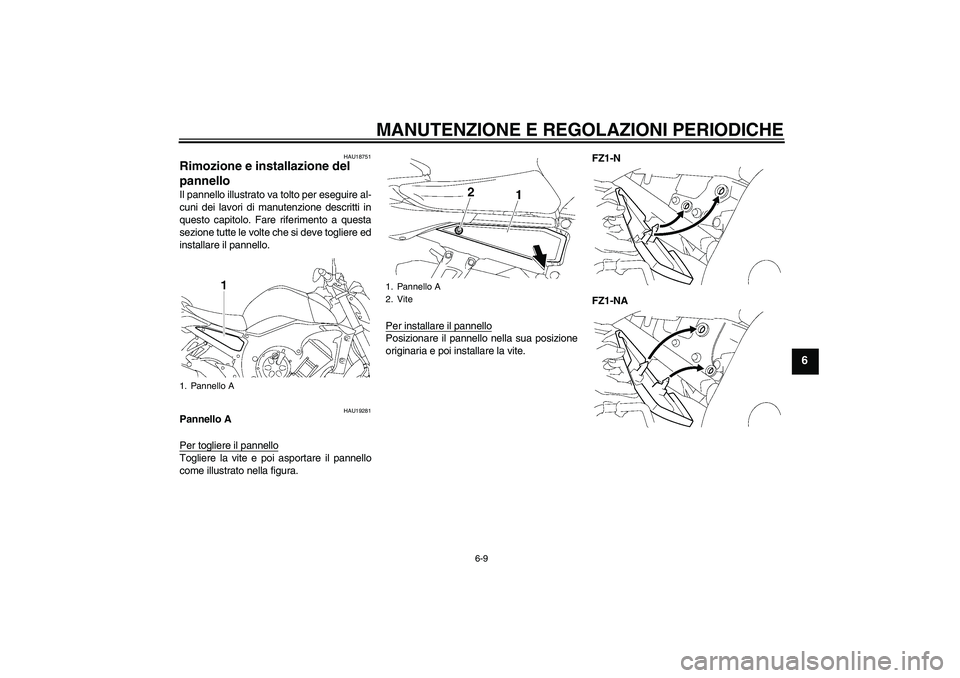

HAU18751
Rimozione e installazione del
pannello Il pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU19281
Pannello A
Per togliere il pannelloTogliere la vite e poi asportare il pannello
come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare la vite.FZ1-N
FZ1-NA
1. Pannello A
1. Pannello A
2. Vite
U1ECH0H0.book Page 9 Friday, August 20, 2010 10:47 AM

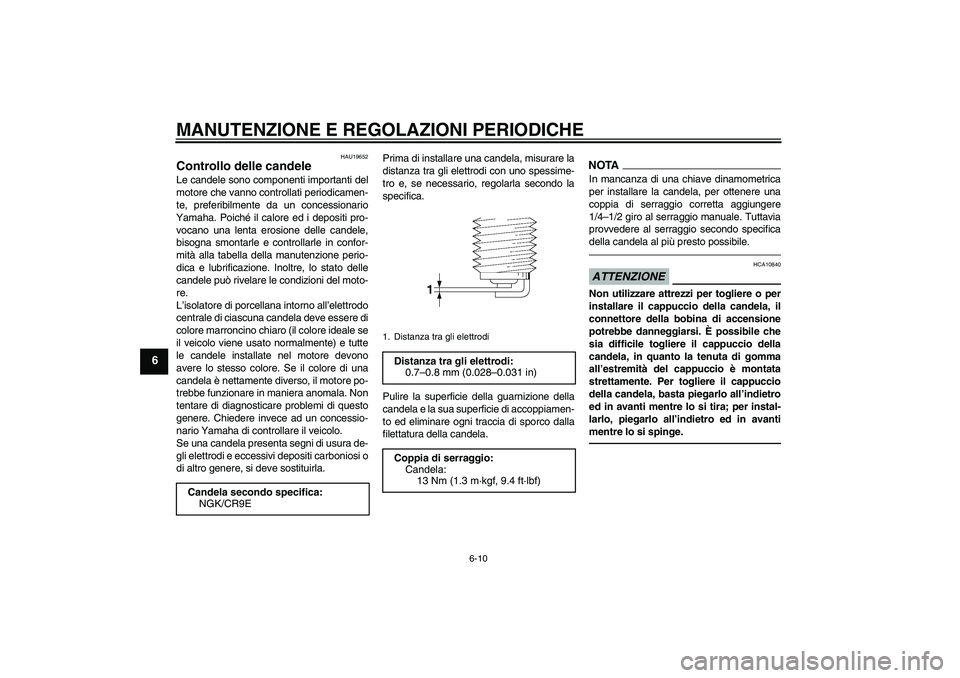

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
HAU19652
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10840
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avanti
mentre lo si spinge.
Candela secondo specifica:
NGK/CR9E
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1ECH0H0.book Page 10 Friday, August 20, 2010 10:47 AM

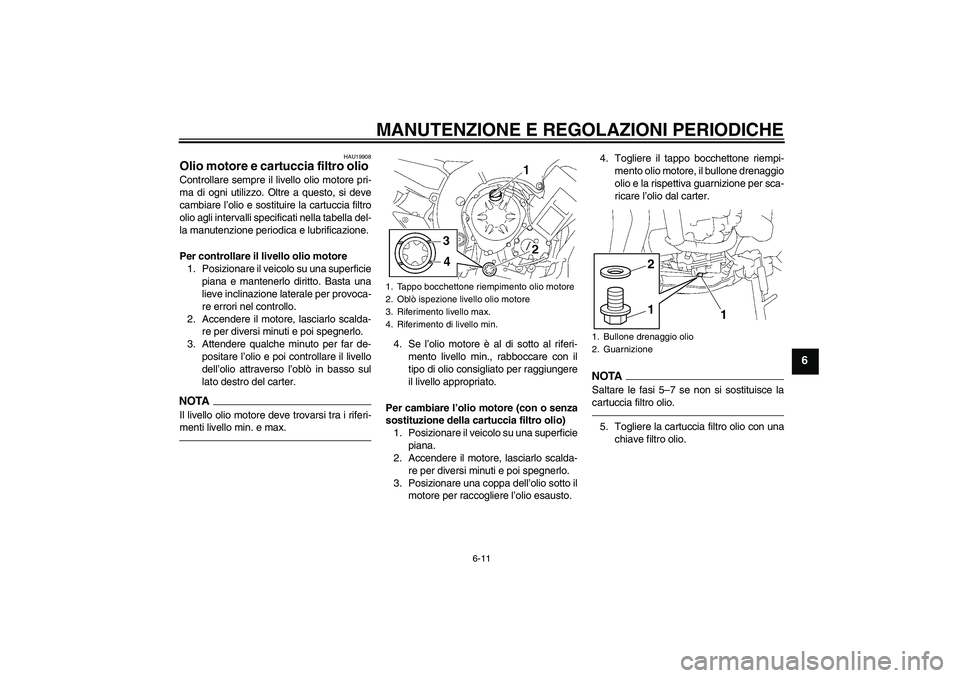

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
HAU19908
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1. Bullone drenaggio olio
2. Guarnizione
1
1
2
U1ECH0H0.book Page 11 Friday, August 20, 2010 10:47 AM

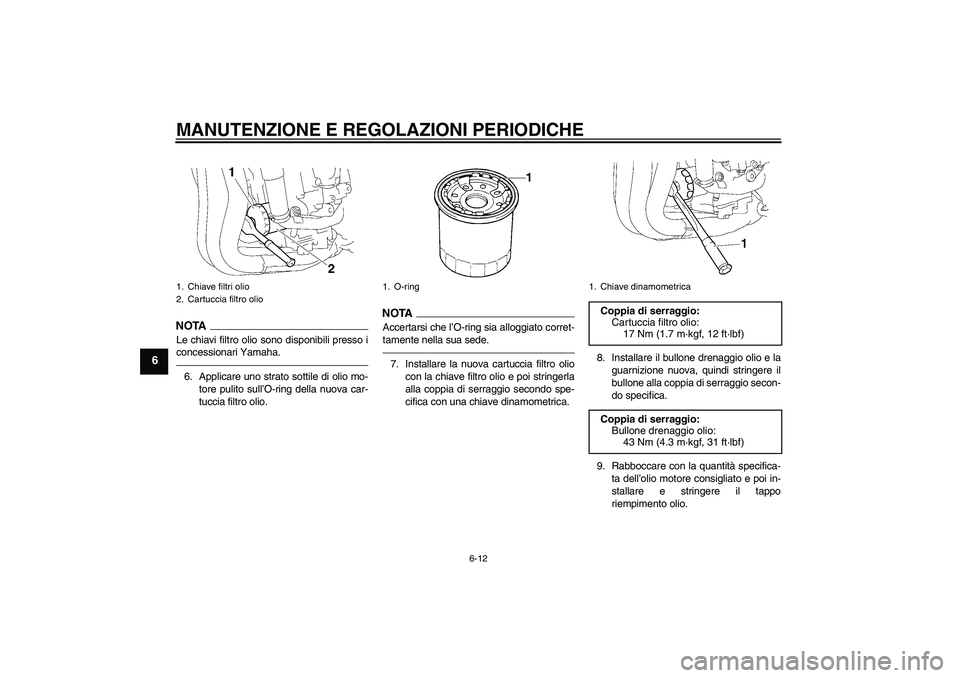

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.7. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
1. Chiave filtri olio
2. Cartuccia filtro olio
1. O-ring
1. Chiave dinamometricaCoppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
U1ECH0H0.book Page 12 Friday, August 20, 2010 10:47 AM
