YAMAHA FZ1-N 2011 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU11534

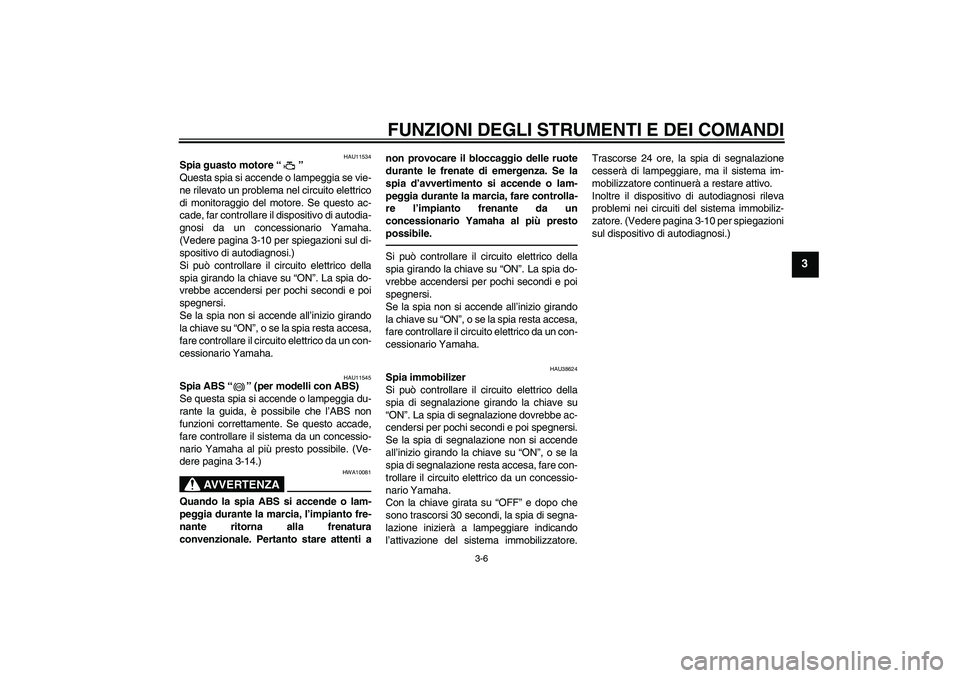

Spia guasto motore“”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-10 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11545
Spia ABS“” (per modelli con ABS)
Se questa spia si accende o lampeggia du-
rante la guida, è possibile che l’ABS non
funzioni correttamente. Se questo accade,
fare controllare il sistema da un concessio-
nario Yamaha al più presto possibile. (Ve-
dere pagina 3-14.)
AVVERTENZA
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti anon provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38624
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-10 per spiegazioni
sul dispositivo di autodiagnosi.)
ABS
U1ECH0H0.book Page 6 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAU3942F

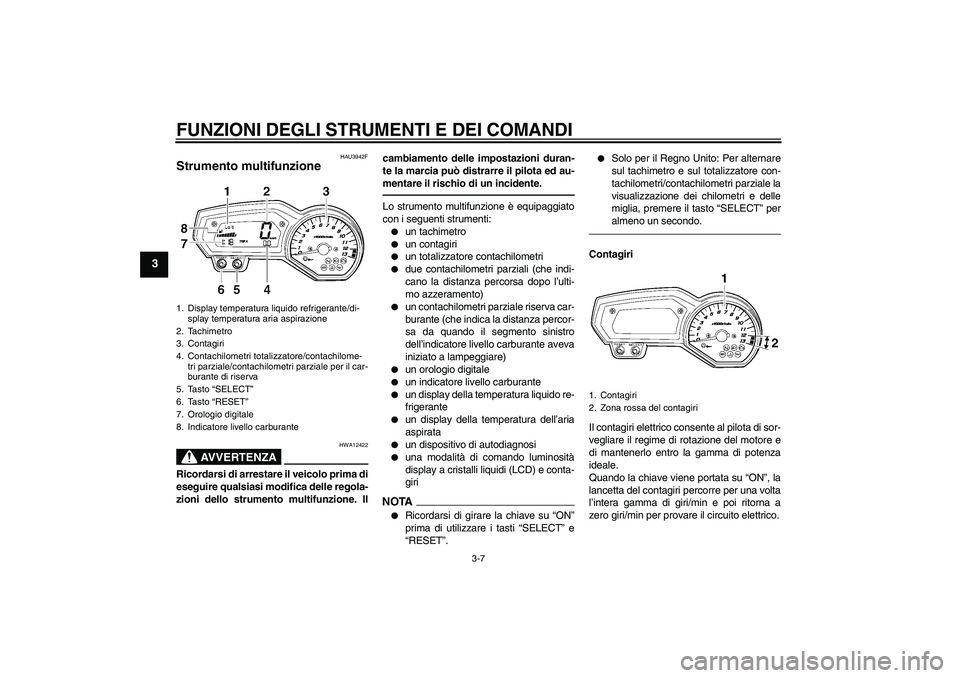

Strumento multifunzione
AVVERTENZA
HWA12422
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Ilcambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:

un tachimetro


un contagiri


un totalizzatore contachilometri


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa da quando il segmento sinistro
dell’indicatore livello carburante aveva
iniziato a lampeggiare)


un orologio digitale


un indicatore livello carburante


un display della temperatura liquido re-
frigerante


un display della temperatura dell’aria
aspirata


un dispositivo di autodiagnosi


una modalità di comando luminosità
display a cristalli liquidi (LCD) e conta-
giri
NOTA

Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.


Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” per
almeno un secondo.
Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
1. Display temperatura liquido refrigerante/di-
splay temperatura aria aspirazione
2. Tachimetro
3. Contagiri
4. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
5. Tasto “SELECT”
6. Tasto “RESET”
7. Orologio digitale
8. Indicatore livello carburante
1. Contagiri
2. Zona rossa del contagiri
U1ECH0H0.book Page 7 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3

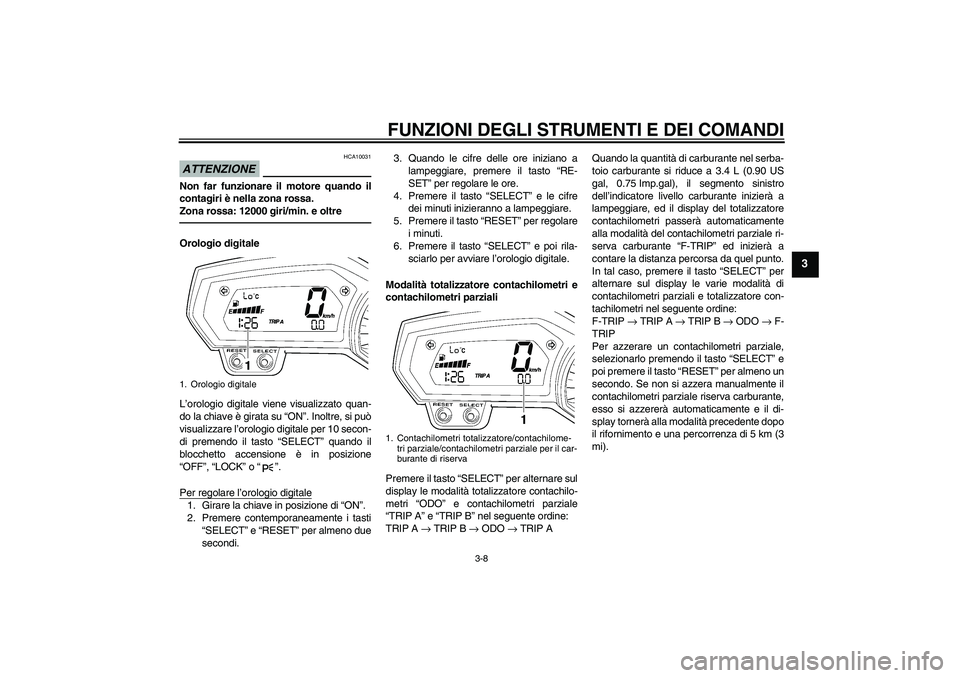

ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 12000 giri/min. e oltreOrologio digitale
L’orologio digitale viene visualizzato quan-
do la chiave è girata su “ON”. Inoltre, si può
visualizzare l’orologio digitale per 10 secon-
di premendo il tasto “SELECT” quando il
blocchetto accensione è in posizione
“OFF”, “LOCK” o“”.
Per regolare l’orologio digitale1. Girare la chiave in posizione di “ON”.
2. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.3. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
4. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
5. Premere il tasto “RESET” per regolare
i minuti.
6. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premere il tasto “SELECT” per alternare sul
display le modalità totalizzatore contachilo-
metri “ODO” e contachilometri parziale
“TRIP A” e “TRIP B” nel seguente ordine:
TRIP A → TRIP B → ODO → TRIP AQuando la quantità di carburante nel serba-
toio carburante si riduce a 3.4 L (0.90 US
gal, 0.75 Imp.gal), il segmento sinistro
dell’indicatore livello carburante inizierà a
lampeggiare, ed il display del totalizzatore
contachilometri passerà automaticamente
alla modalità del contachilometri parziale ri-
serva carburante “F-TRIP” ed inizierà a
contare la distanza percorsa da quel punto.
In tal caso, premere il tasto “SELECT” per
alternare sul display le varie modalità di
contachilometri parziali e totalizzatore con-
tachilometri nel seguente ordine:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno un
secondo. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).1. Orologio digitale
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
U1ECH0H0.book Page 8 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3

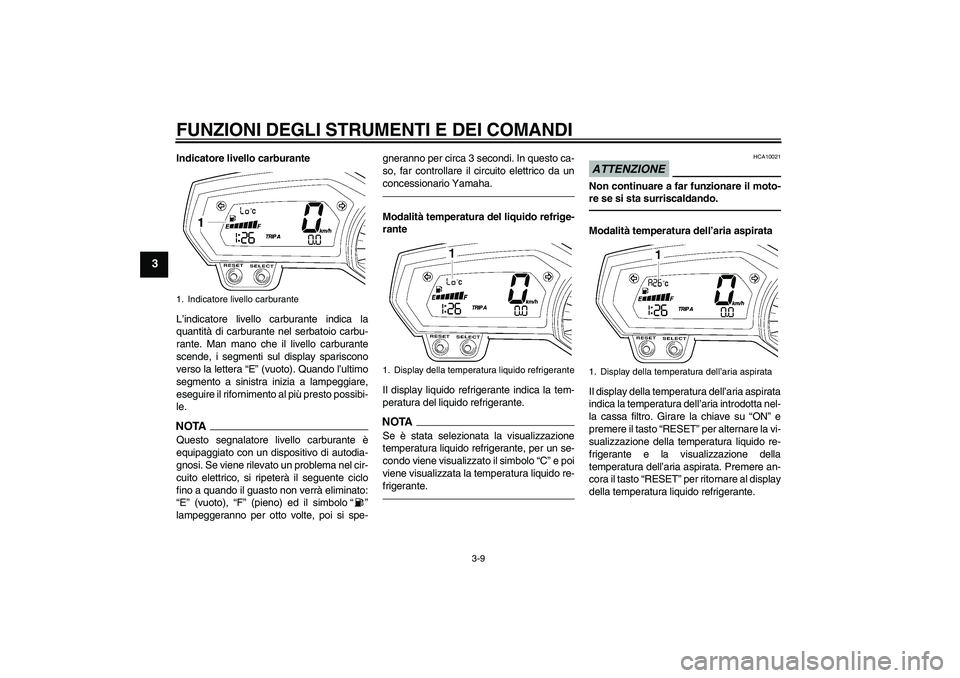

Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti sul display spariscono
verso la lettera “E” (vuoto). Quando l’ultimo
segmento a sinistra inizia a lampeggiare,
eseguire il rifornimento al più presto possibi-
le.NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico, si ripeterà il seguente ciclo
fino a quando il guasto non verrà eliminato:
“E” (vuoto), “F” (pieno) ed il simbolo“”
lampeggeranno per otto volte, poi si spe-gneranno per circa 3 secondi. In questo ca-
so, far controllare il circuito elettrico da un
concessionario Yamaha.
Modalità temperatura del liquido refrige-
rante
Il display liquido refrigerante indica la tem-
peratura del liquido refrigerante.NOTASe è stata selezionata la visualizzazione
temperatura liquido refrigerante, per un se-
condo viene visualizzato il simbolo “C” e poi
viene visualizzata la temperatura liquido re-
frigerante.
ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.Modalità temperatura dell’aria aspirata
Il display della temperatura dell’aria aspirata
indica la temperatura dell’aria introdotta nel-
la cassa filtro. Girare la chiave su “ON” e
premere il tasto “RESET” per alternare la vi-
sualizzazione della temperatura liquido re-
frigerante e la visualizzazione della
temperatura dell’aria aspirata. Premere an-
cora il tasto “RESET” per ritornare al display
della temperatura liquido refrigerante.
1. Indicatore livello carburante
1. Display della temperatura liquido refrigerante
1. Display della temperatura dell’aria aspirata
U1ECH0H0.book Page 9 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3

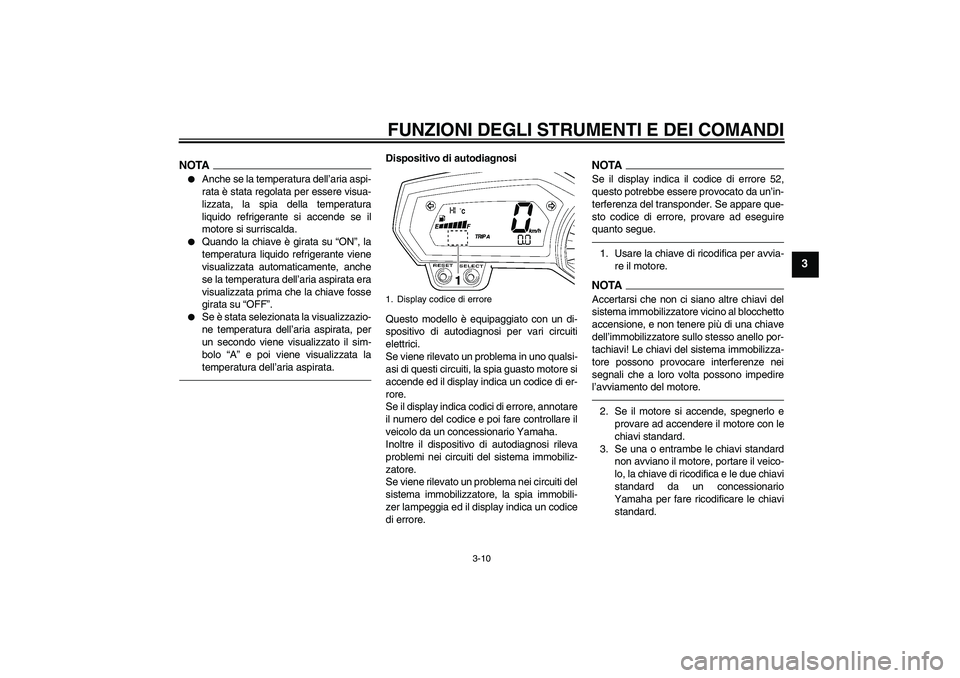

NOTA

Anche se la temperatura dell’aria aspi-
rata è stata regolata per essere visua-
lizzata, la spia della temperatura
liquido refrigerante si accende se il
motore si surriscalda.


Quando la chiave è girata su “ON”, la
temperatura liquido refrigerante viene
visualizzata automaticamente, anche
se la temperatura dell’aria aspirata era
visualizzata prima che la chiave fosse
girata su “OFF”.


Se è stata selezionata la visualizzazio-
ne temperatura dell’aria aspirata, per
un secondo viene visualizzato il sim-
bolo “A” e poi viene visualizzata la
temperatura dell’aria aspirata.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qualsi-
asi di questi circuiti, la spia guasto motore si
accende ed il display indica un codice di er-
rore.
Se il display indica codici di errore, annotare
il numero del codice e poi fare controllare il
veicolo da un concessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti del
sistema immobilizzatore, la spia immobili-
zer lampeggia ed il display indica un codice
di errore.
NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da un’in-
terferenza del transponder. Se appare que-
sto codice di errore, provare ad eseguire
quanto segue.1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedire
l’avviamento del motore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
1. Display codice di errore
U1ECH0H0.book Page 10 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
ATTENZIONE
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti del

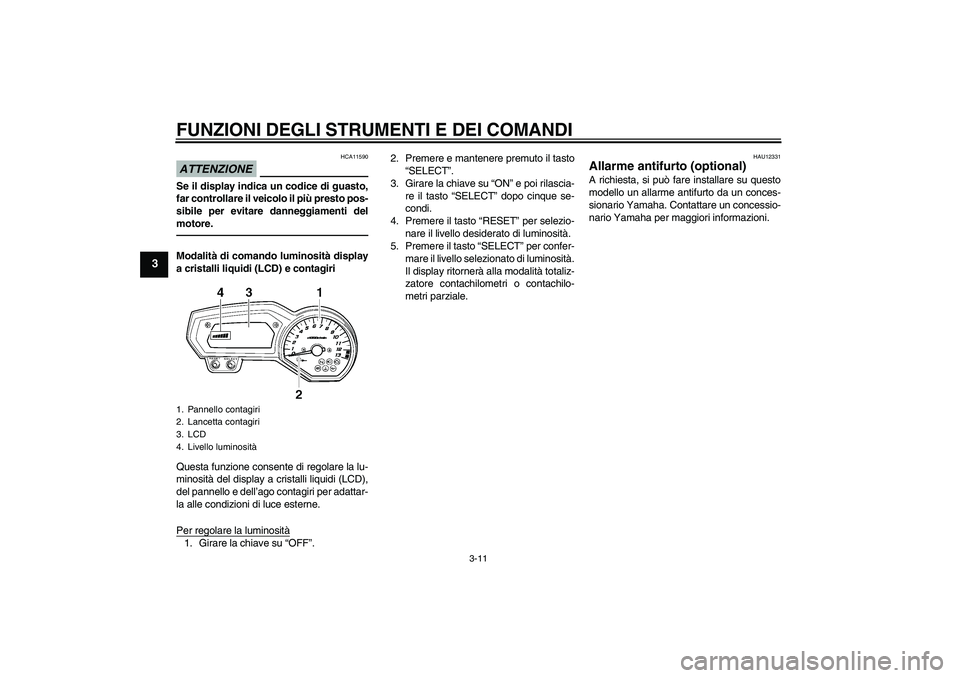

motore.Modalità di comando luminosità display
a cristalli liquidi (LCD) e contagiri
Questa funzione consente di regolare la lu-
minosità del display a cristalli liquidi (LCD),
del pannello e dell’ago contagiri per adattar-
la alle condizioni di luce esterne.
Per regolare la luminosità1. Girare la chiave su “OFF”.2. Premere e mantenere premuto il tasto
“SELECT”.
3. Girare la chiave su “ON” e poi rilascia-
re il tasto “SELECT” dopo cinque se-
condi.
4. Premere il tasto “RESET” per selezio-
nare il livello desiderato di luminosità.
5. Premere il tasto “SELECT” per confer-
mare il livello selezionato di luminosità.
Il display ritornerà alla modalità totaliz-
zatore contachilometri o contachilo-
metri parziale.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
1. Pannello contagiri
2. Lancetta contagiri
3. LCD
4. Livello luminositàU1ECH0H0.book Page 11 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12348

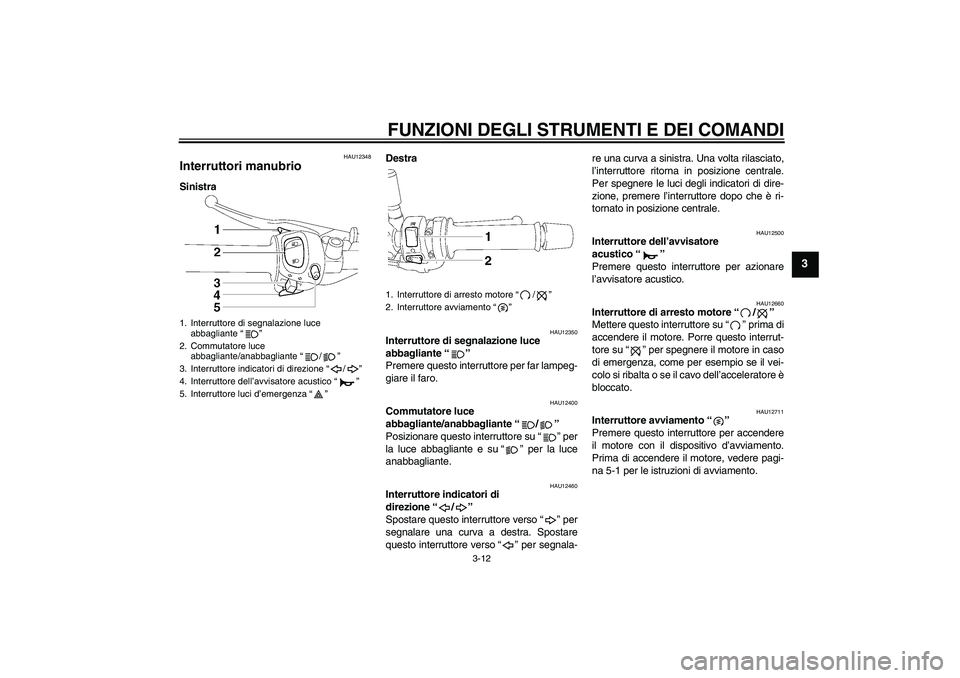

Interruttori manubrio SinistraDestra
HAU12350
Interruttore di segnalazione luce
abbagliante“”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
1. Interruttore di segnalazione luce
abbagliante“”
2. Commutatore luce
abbagliante/anabbagliante“/”
3. Interruttore indicatori di direzione“/”
4. Interruttore dell’avvisatore acustico“”
5. Interruttore luci d’emergenza“”
1. Interruttore di arresto motore“/”
2. Interruttore avviamento“”
U1ECH0H0.book Page 12 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU44710
La spia guasto motore e la spia ABS (solo
per modelli con ABS) si accendono quando
si gira la chiave su “ON” e si preme l’inter-
ruttore avviamento, ma questo non indica
una disfunzione.
HAU12733

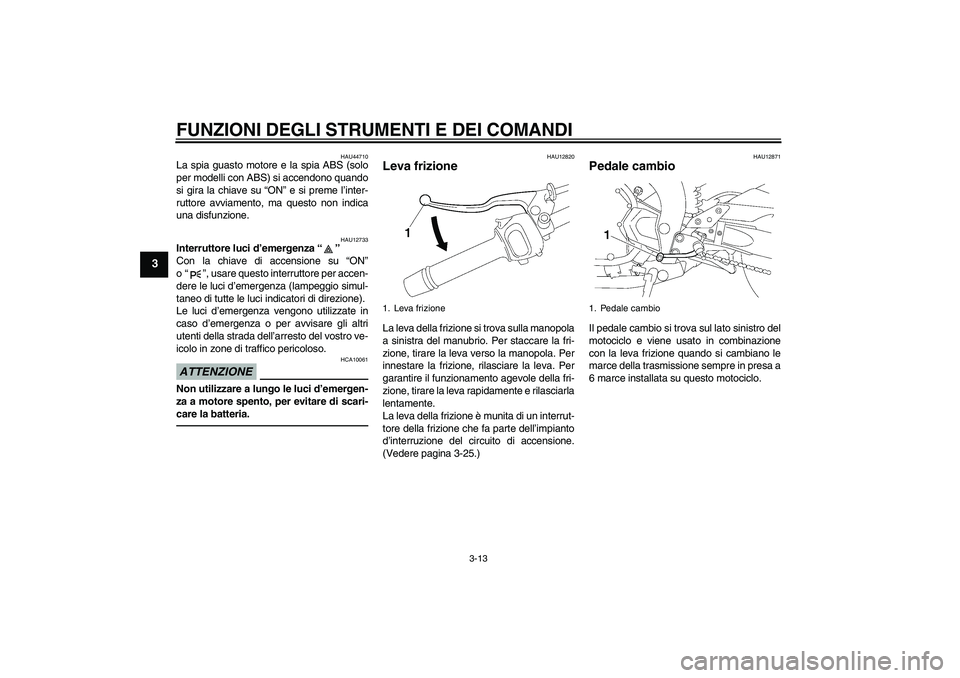

Interruttore luci d’emergenza“”
Con la chiave di accensione su “ON”
o“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-25.)
HAU12871
Pedale cambio Il pedale cambio si trova sul lato sinistro del
motociclo e viene usato in combinazione
con la leva frizione quando si cambiano le
marce della trasmissione sempre in presa a
6 marce installata su questo motociclo.
1. Leva frizione
1. Pedale cambio
U1ECH0H0.book Page 13 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU26823

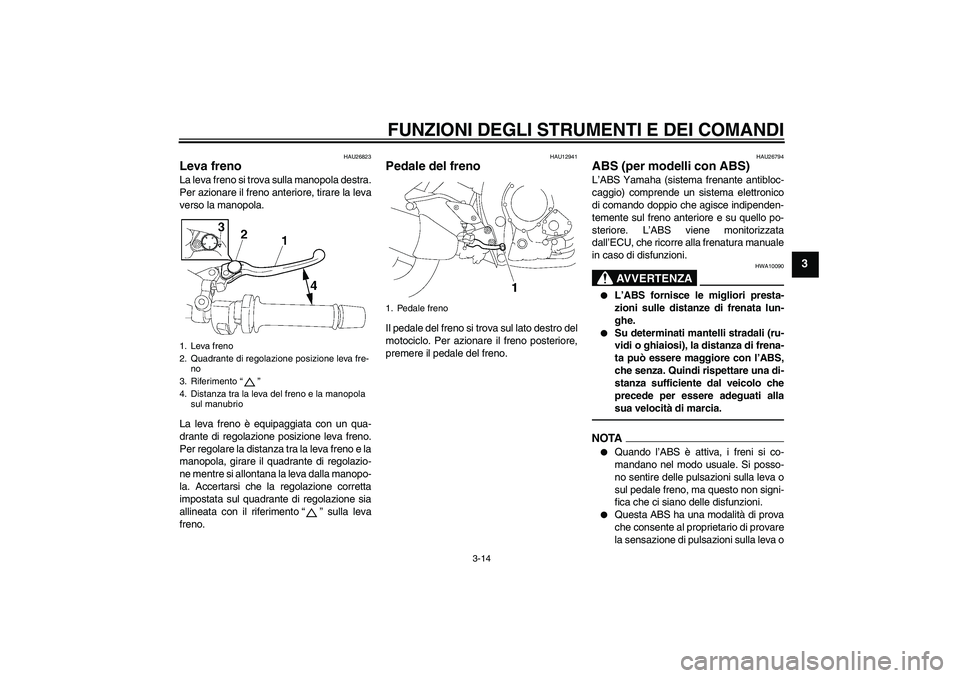

Leva freno La leva freno si trova sulla manopola destra.
Per azionare il freno anteriore, tirare la leva
verso la manopola.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola, girare il quadrante di regolazio-
ne mentre si allontana la leva dalla manopo-
la. Accertarsi che la regolazione corretta
impostata sul quadrante di regolazione sia
allineata con il riferimento“” sulla leva
freno.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU26794
ABS (per modelli con ABS) L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore. L’ABS viene monitorizzata
dall’ECU, che ricorre alla frenatura manuale
in caso di disfunzioni.
AVVERTENZA
HWA10090


L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.


Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati alla
sua velocità di marcia.
NOTA

Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulla leva o
sul pedale freno, ma questo non signi-
fica che ci siano delle disfunzioni.


Questa ABS ha una modalità di prova
che consente al proprietario di provare
la sensazione di pulsazioni sulla leva o
1. Leva freno
2. Quadrante di regolazione posizione leva fre-
no
3. Riferimento“”
4. Distanza tra la leva del freno e la manopola
sul manubrio
1. Pedale freno
U1ECH0H0.book Page 14 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
sul pedale freno quando l’ABS è attiva.
Tuttavia sono necessari degli attrezzi
speciali, per cui consigliamo di consul-
tare un concessionario Yamaha per
eseguire questa prova.
ATTENZIONE
HCA16120
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posteriore,
altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,
provocando il funzionamento improprio
del sistema ABS.
HAU13074

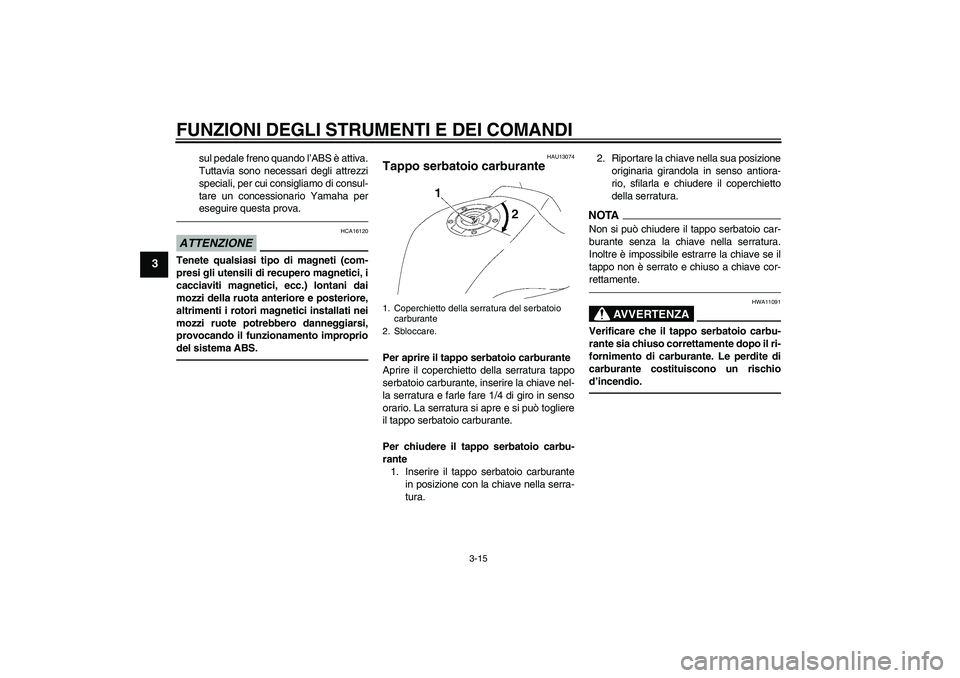

Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischio
d’incendio.
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U1ECH0H0.book Page 15 Friday, August 20, 2010 10:47 AM
