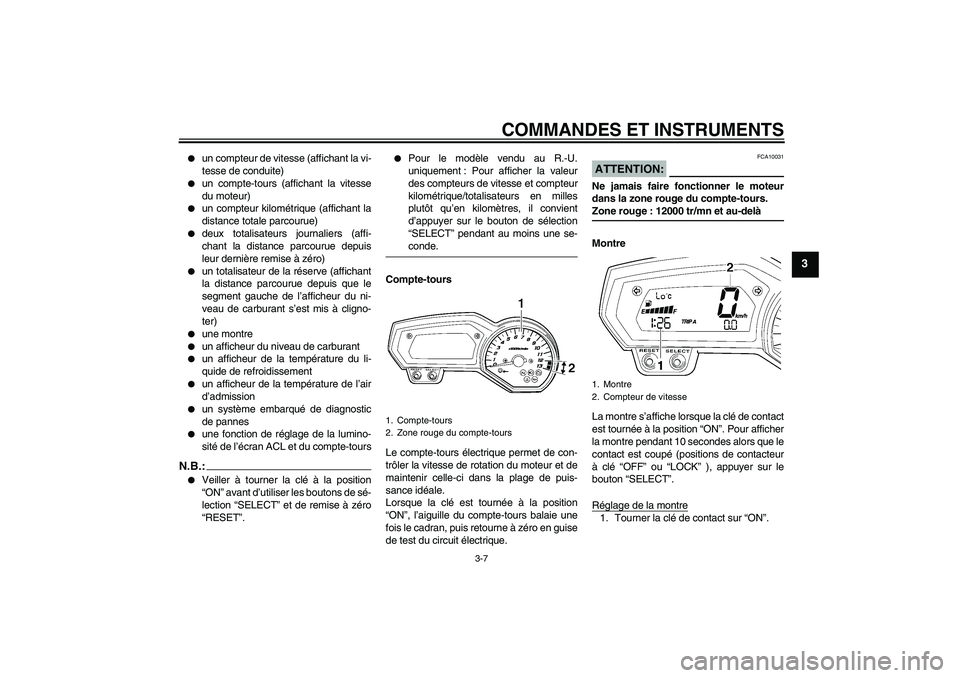

COMMANDES ET INSTRUMENTS
3-7
3


un compteur de vitesse (affichant la vi-
tesse de conduite)


un compte-tours (affichant la vitesse
du moteur)


un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue depuis que le
segment gauche de l’afficheur du ni-
veau de carburant s’est mis à cligno-
ter)


une montre


un afficheur du niveau de carburant


un afficheur de la température du li-
quide de refroidissement


un afficheur de la température de l’air
d’admission


un système embarqué de diagnostic
de pannes


une fonction de réglage de la lumino-
sité de l’écran ACL et du compte-tours
N.B.:

Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.


Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur
des compteurs de vitesse et compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le bouton de sélection
“SELECT” pendant au moins une se-conde.
Compte-tours
Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.
ATTENTION:
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 12000 tr/mn et au-delà
Montre
La montre s’affiche lorsque la clé de contact
est tournée à la position “ON”. Pour afficher
la montre pendant 10 secondes alors que le
contact est coupé (positions de contacteur
à clé “OFF” ou “LOCK” ), appuyer sur le
bouton “SELECT”.
Réglage de la montre1. Tourner la clé de contact sur “ON”.
1. Compte-tours
2. Zone rouge du compte-tours
1. Montre
2. Compteur de vitesse
U3C3F0F0.book Page 7 Friday, December 9, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-8
3

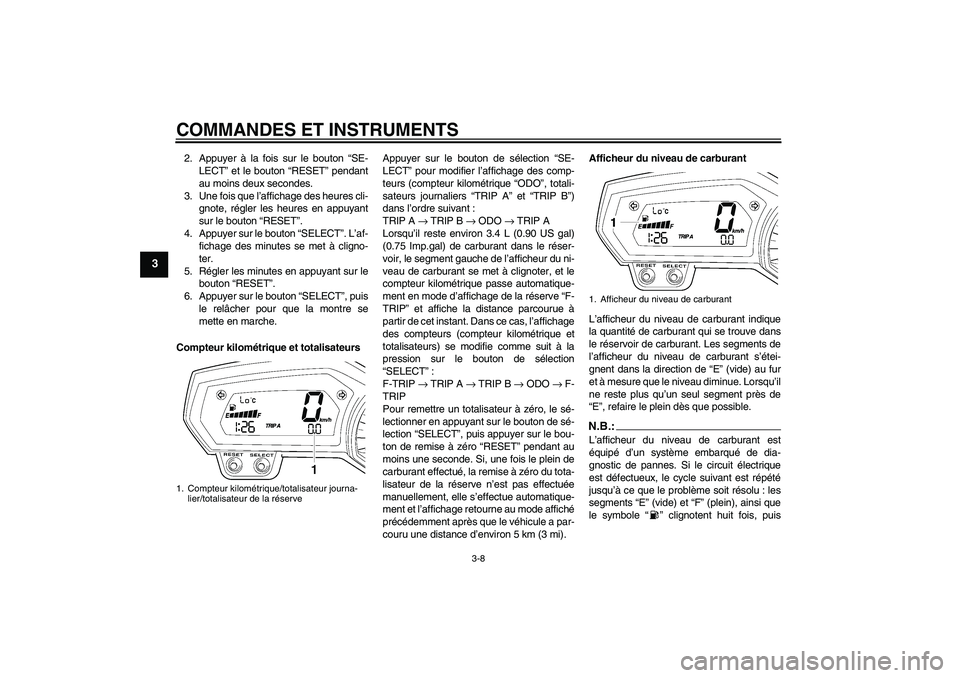

2. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
4. Appuyer sur le bouton “SELECT”. L’af-
fichage des minutes se met à cligno-
ter.
5. Régler les minutes en appuyant sur le
bouton “RESET”.
6. Appuyer sur le bouton “SELECT”, puis
le relâcher pour que la montre se
mette en marche.
Compteur kilométrique et totalisateursAppuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”, totali-
sateurs journaliers “TRIP A” et “TRIP B”)
dans l’ordre suivant :
TRIP A → TRIP B → ODO → TRIP A
Lorsqu’il reste environ 3.4 L (0.90 US gal)
(0.75 Imp.gal) de carburant dans le réser-
voir, le segment gauche de l’afficheur du ni-
veau de carburant se met à clignoter, et le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve “F-
TRIP” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT”:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment et l’affichage retourne au mode affiché
précédemment après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lorsqu’il
ne reste plus qu’un seul segment près de
“E”, refaire le plein dès que possible.
N.B.:L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. Si le circuit électrique
est défectueux, le cycle suivant est répété
jusqu’à ce que le problème soit résolu : les
segments “E” (vide) et “F” (plein), ainsi que
le symbole “” clignotent huit fois, puis
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
1. Afficheur du niveau de carburant
U3C3F0F0.book Page 8 Friday, December 9, 2005 9:28 AM

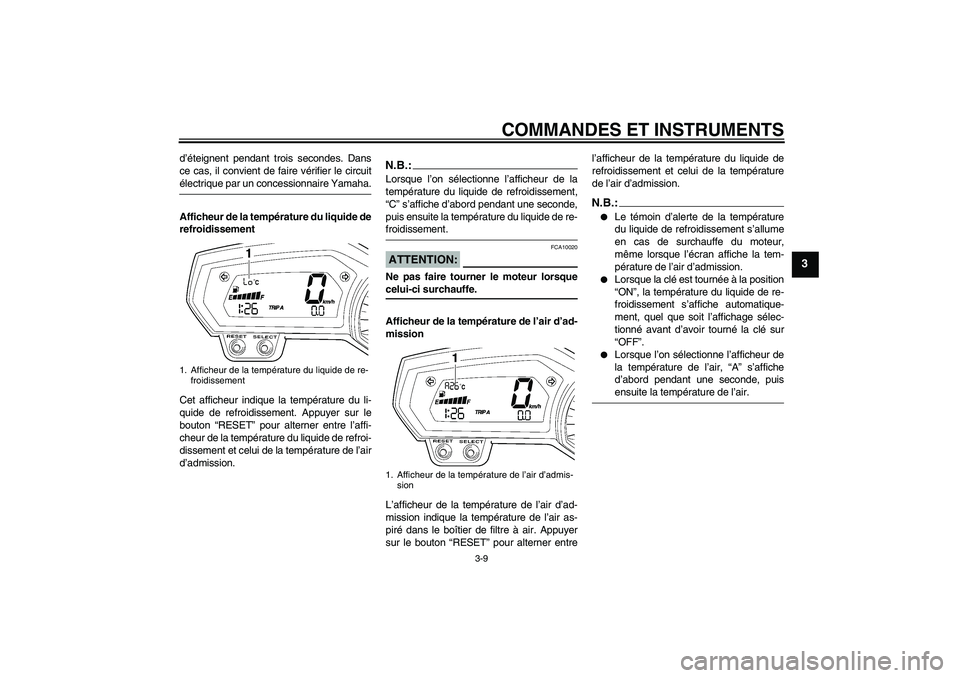

COMMANDES ET INSTRUMENTS
3-9
3
d’éteignent pendant trois secondes. Dans
ce cas, il convient de faire vérifier le circuitélectrique par un concessionnaire Yamaha.
Afficheur de la température du liquide de
refroidissement
Cet afficheur indique la température du li-
quide de refroidissement. Appuyer sur le
bouton “RESET” pour alterner entre l’affi-
cheur de la température du liquide de refroi-
dissement et celui de la température de l’air
d’admission.
N.B.:Lorsque l’on sélectionne l’afficheur de la
température du liquide de refroidissement,
“C” s’affiche d’abord pendant une seconde,
puis ensuite la température du liquide de re-froidissement.ATTENTION:
FCA10020
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.
Afficheur de la température de l’air d’ad-
mission
L’afficheur de la température de l’air d’ad-
mission indique la température de l’air as-
piré dans le boîtier de filtre à air. Appuyer
sur le bouton “RESET” pour alterner entrel’afficheur de la température du liquide de
refroidissement et celui de la température
de l’air d’admission.
N.B.:

Le témoin d’alerte de la température
du liquide de refroidissement s’allume
en cas de surchauffe du moteur,
même lorsque l’écran affiche la tem-
pérature de l’air d’admission.


Lorsque la clé est tournée à la position
“ON”, la température du liquide de re-
froidissement s’affiche automatique-
ment, quel que soit l’affichage sélec-
tionné avant d’avoir tourné la clé sur
“OFF”.


Lorsque l’on sélectionne l’afficheur de
la température de l’air, “A” s’affiche
d’abord pendant une seconde, puisensuite la température de l’air.
1. Afficheur de la température du liquide de re-
froidissement
1. Afficheur de la température de l’air d’admis-
sion
U3C3F0F0.book Page 9 Friday, December 9, 2005 9:28 AM

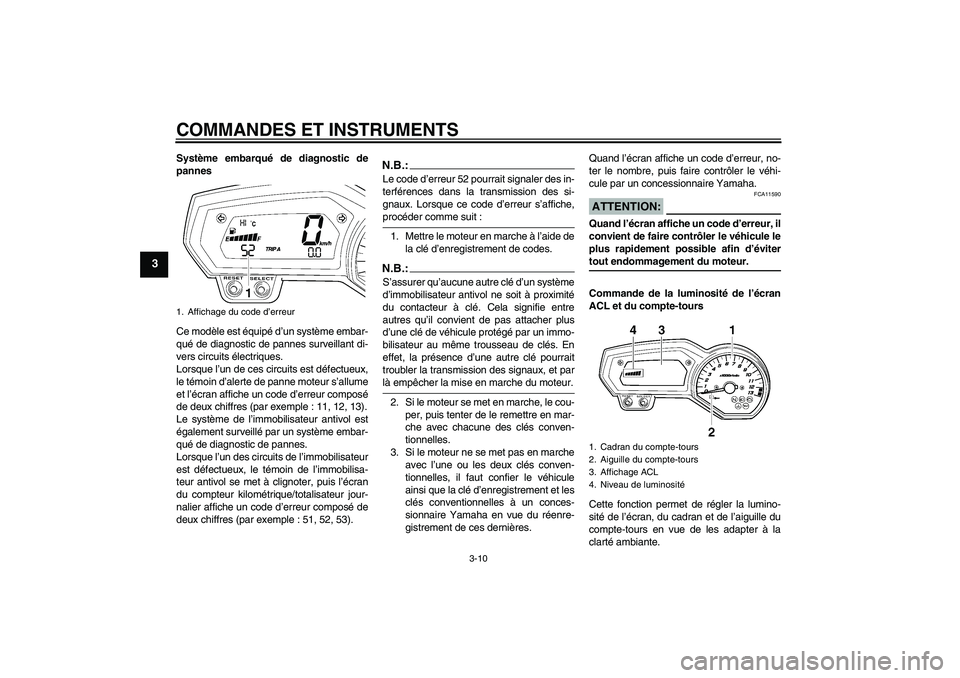

COMMANDES ET INSTRUMENTS
3-10
3
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsque l’un de ces circuits est défectueux,
le témoin d’alerte de panne moteur s’allume
et l’écran affiche un code d’erreur composé
de deux chiffres (par exemple : 11, 12, 13).
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.
Lorsque l’un des circuits de l’immobilisateur
est défectueux, le témoin de l’immobilisa-
teur antivol se met à clignoter, puis l’écran
du compteur kilométrique/totalisateur jour-
nalier affiche un code d’erreur composé de
deux chiffres (par exemple : 51, 52, 53).
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
Commande de la luminosité de l’écran
ACL et du compte-tours
Cette fonction permet de régler la lumino-
sité de l’écran, du cadran et de l’aiguille du
compte-tours en vue de les adapter à la
clarté ambiante.
1. Affichage du code d’erreur
1. Cadran du compte-tours
2. Aiguille du compte-tours
3. Affichage ACL
4. Niveau de luminosité
U3C3F0F0.book Page 10 Friday, December 9, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-11
3

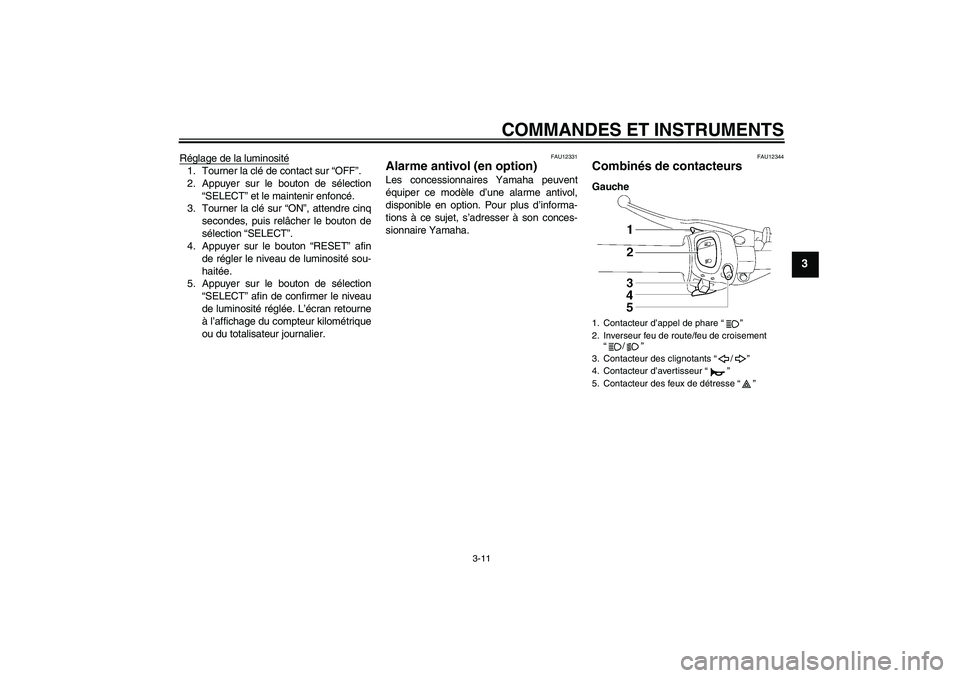

Réglage de la luminosité1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de sélection
“SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le bouton de
sélection “SELECT”.
4. Appuyer sur le bouton “RESET” afin
de régler le niveau de luminosité sou-
haitée.
5. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le niveau
de luminosité réglée. L’écran retourne
à l’affichage du compteur kilométrique
ou du totalisateur journalier.
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12344
Combinés de contacteurs Gauche1. Contacteur d’appel de phare “”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “/”
4. Contacteur d’avertisseur “”
5. Contacteur des feux de détresse “”
U3C3F0F0.book Page 11 Friday, December 9, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-12
3

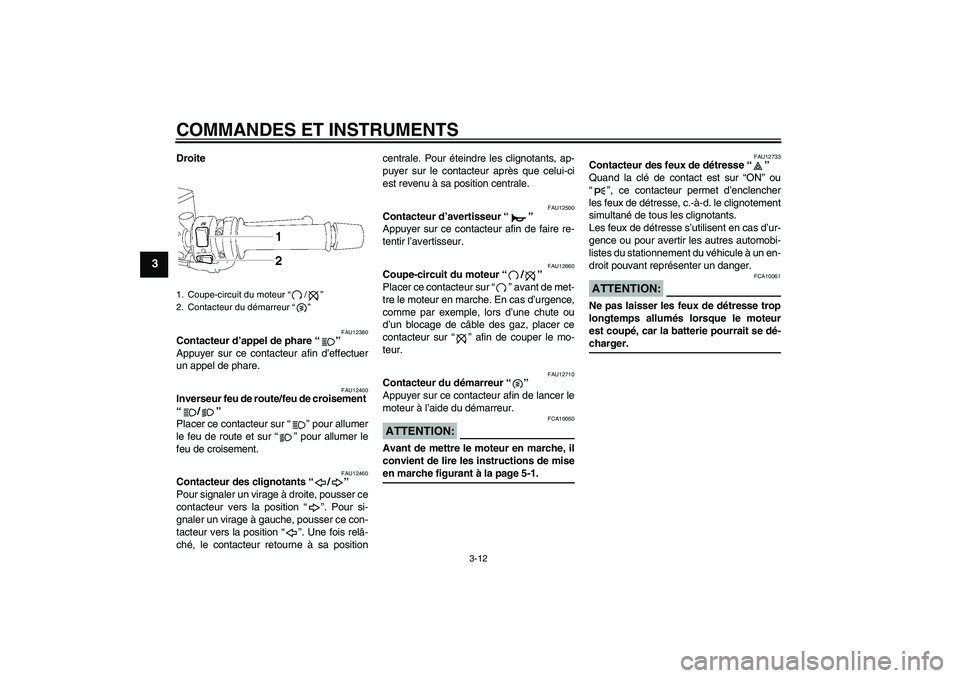

Droite
FAU12380
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois relâ-
ché, le contacteur retourne à sa positioncentrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
1. Coupe-circuit du moteur “/”
2. Contacteur du démarreur “”U3C3F0F0.book Page 12 Friday, December 9, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU12820

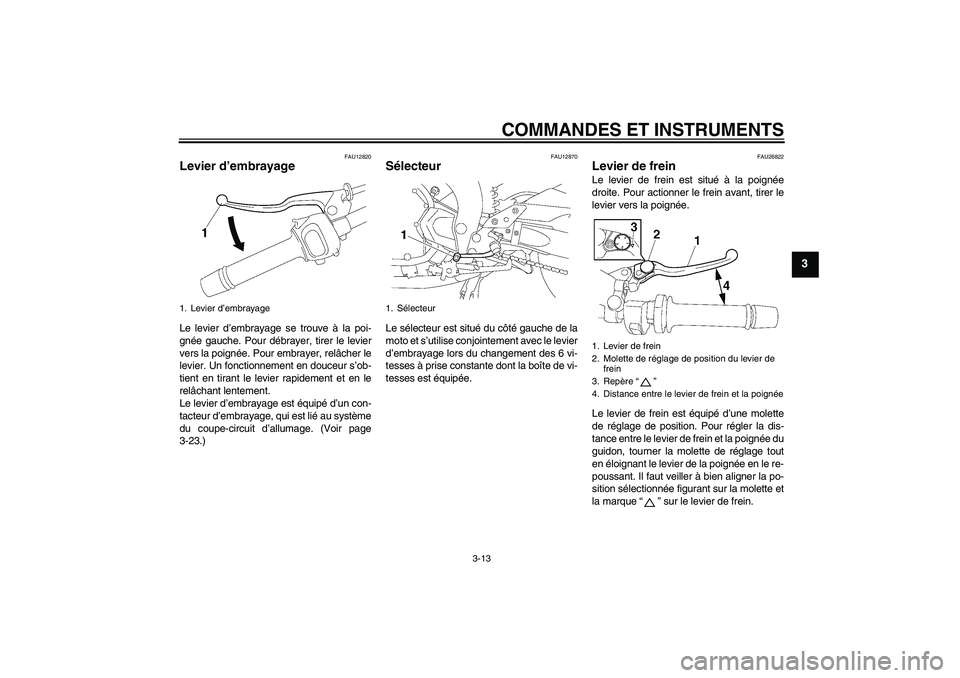

Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-23.)
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU26822
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée du
guidon, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition sélectionnée figurant sur la molette et
la marque “” sur le levier de frein.
1. Levier d’embrayage
1. Sélecteur
1. Levier de frein
2. Molette de réglage de position du levier de
frein
3. Repère “”
4. Distance entre le levier de frein et la poignée
U3C3F0F0.book Page 13 Friday, December 9, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-14
3
FAU12941

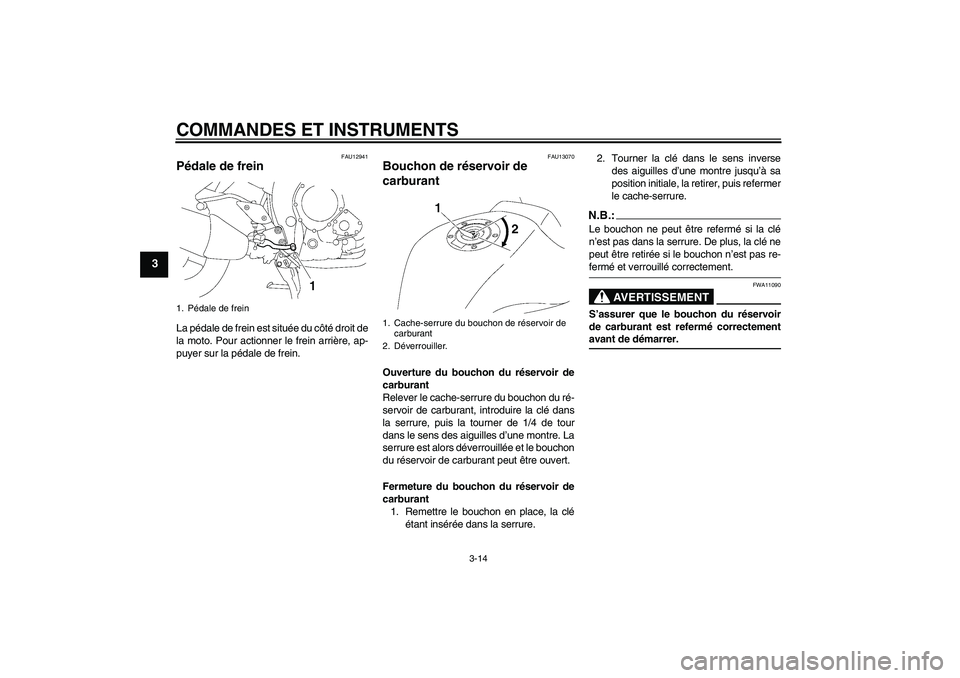

Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13070
Bouchon de réservoir de
carburant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.:Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctementavant de démarrer.
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
U3C3F0F0.book Page 14 Friday, December 9, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-15
3
FAU13220

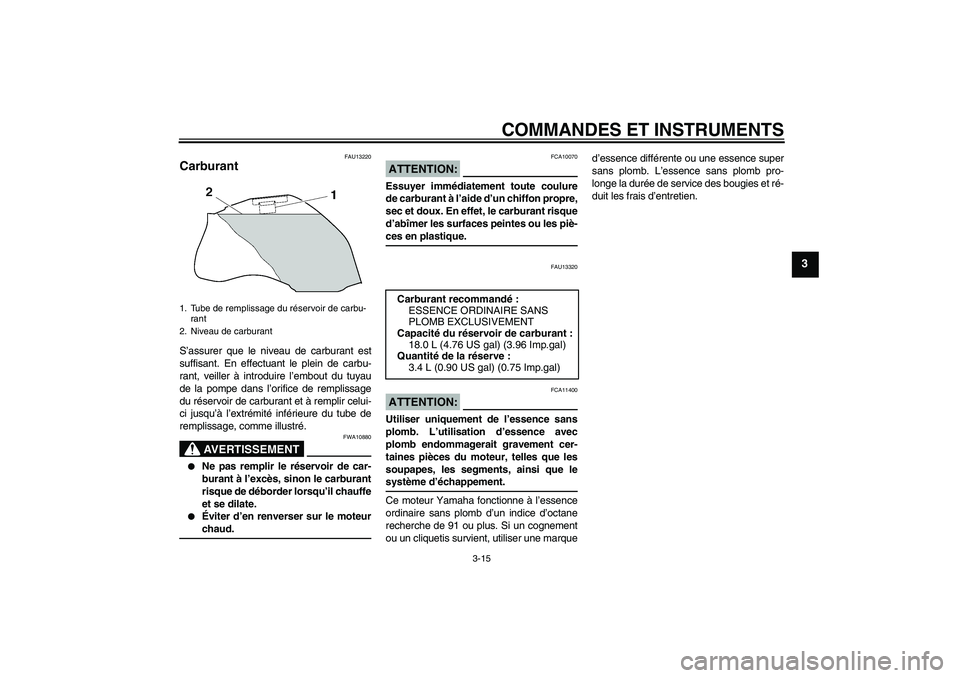

Carburant S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13320
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantité de la réserve :
3.4 L (0.90 US gal) (0.75 Imp.gal)
U3C3F0F0.book Page 15 Friday, December 9, 2005 9:28 AM

COMMANDES ET INSTRUMENTS
3-16
3
FAU39450

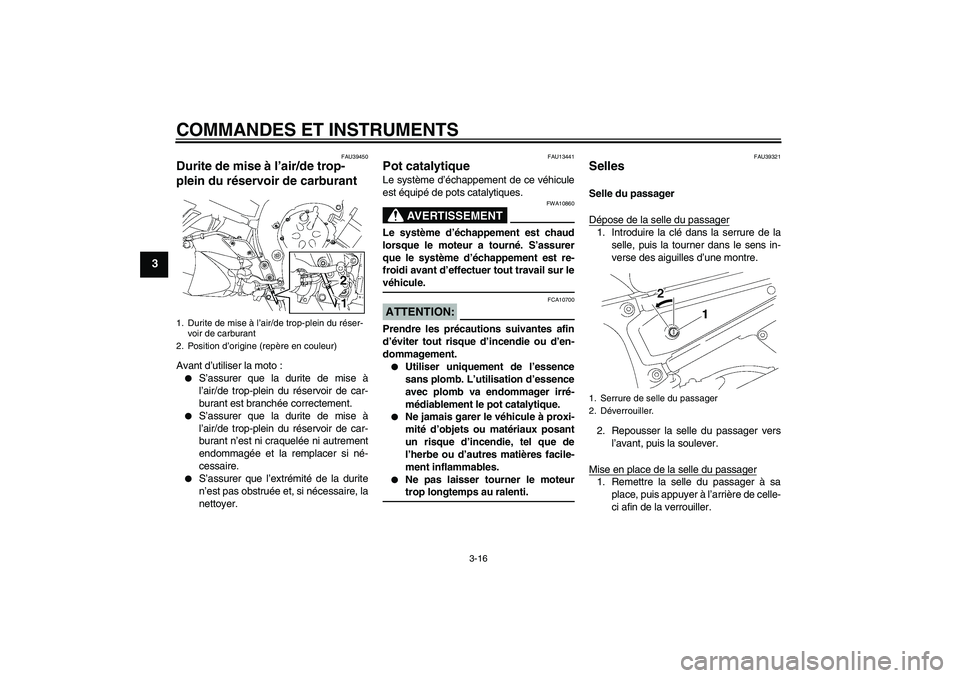

Durite de mise à l’air/de trop-
plein du réservoir de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.


S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant n’est ni craquelée ni autrement
endommagée et la remplacer si né-
cessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, la
nettoyer.
FAU13441
Pot catalytique Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU39321
Selles Selle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Repousser la selle du passager vers
l’avant, puis la soulever.
Mise en place de la selle du passager1. Remettre la selle du passager à sa
place, puis appuyer à l’arrière de celle-
ci afin de la verrouiller.
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
2. Position d’origine (repère en couleur)
1. Serrure de selle du passager
2. Déverrouiller.
U3C3F0F0.book Page 16 Friday, December 9, 2005 9:28 AM
