YAMAHA FZ1 S 2008 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2008, Model line: FZ1 S, Model: YAMAHA FZ1 S 2008Pages: 100, PDF Size: 3.18 MB
Page 51 of 100

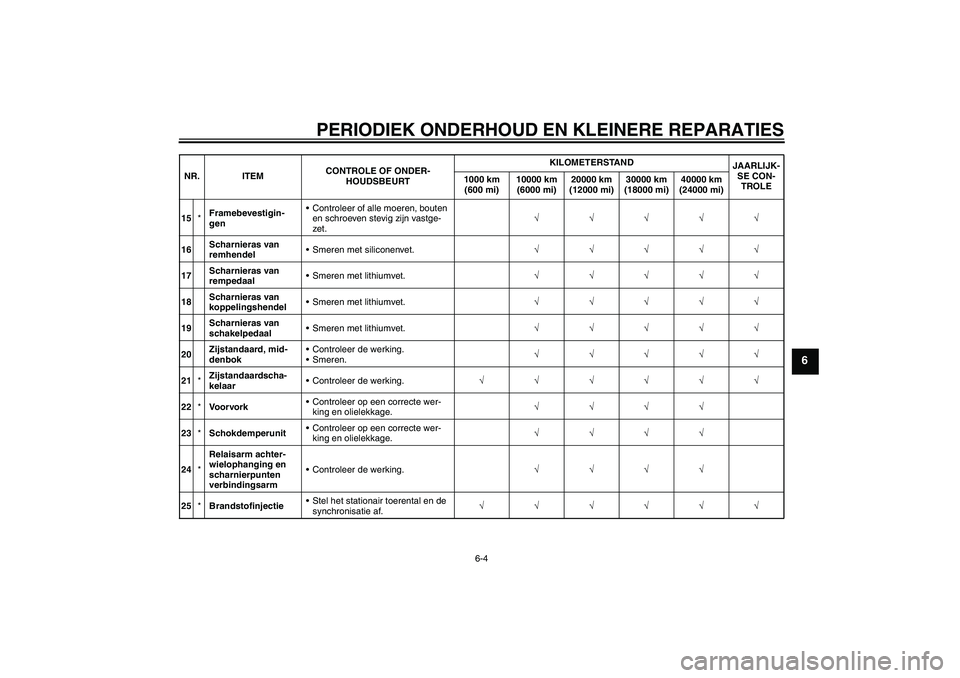

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6
15*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
16Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
17Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
18Scharnieras van
koppelingshendelSmeren met lithiumvet.√√√√√
19Scharnieras van
schakelpedaalSmeren met lithiumvet.√√√√√
20Zijstandaard, mid-
denbokControleer de werking.
Smeren.√√√√√
21*Zijstandaardscha-
kelaarControleer de werking.√√√√√√
22*Vo o r v o r kControleer op een correcte wer-
king en olielekkage.√√√√
23*SchokdemperunitControleer op een correcte wer-
king en olielekkage.√√√√
24*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarmControleer de werking.√√√√
25*BrandstofinjectieStel het stationair toerental en de
synchronisatie af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U3C3D2D0.book Page 4 Thursday, July 5, 2007 7:05 PM
Page 52 of 100

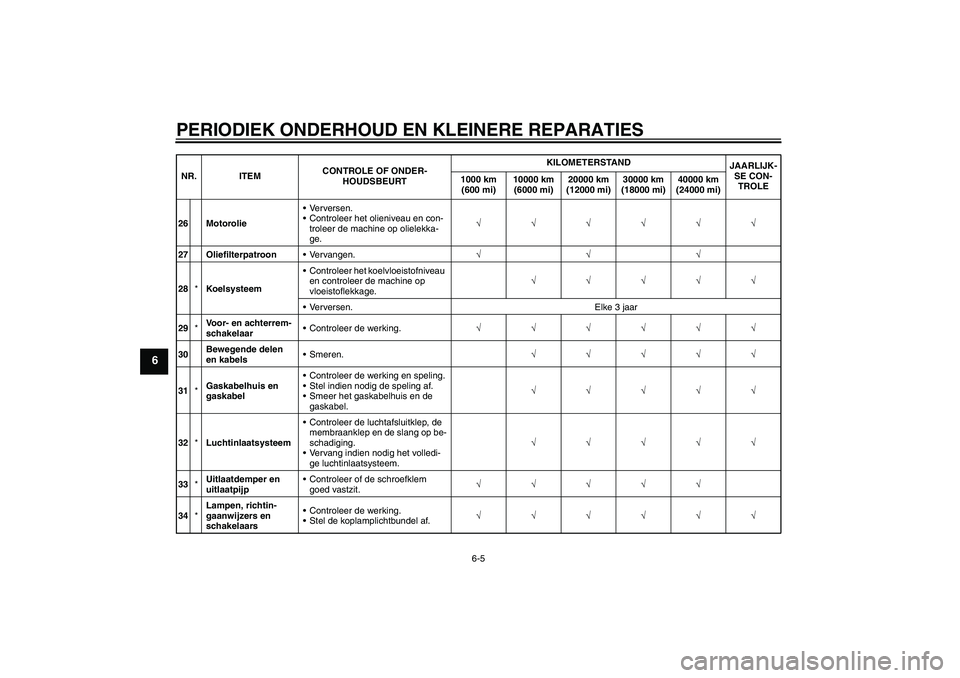

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
6
26 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
27 OliefilterpatroonVervangen.√√√
28*KoelsysteemControleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.√√√√√
Verversen. Elke 3 jaar
29*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
30Bewegende delen
en kabelsSmeren.√√√√√
31*Gaskabelhuis en
gaskabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de
gaskabel.√√√√√
32*LuchtinlaatsysteemControleer de luchtafsluitklep, de
membraanklep en de slang op be-
schadiging.
Vervang indien nodig het volledi-
ge luchtinlaatsysteem.√√√√√
33*Uitlaatdemper en
uitlaatpijpControleer of de schroefklem
goed vastzit.√√√√√
34*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U3C3D2D0.book Page 5 Thursday, July 5, 2007 7:05 PM
Page 53 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-6
6
DAU18680

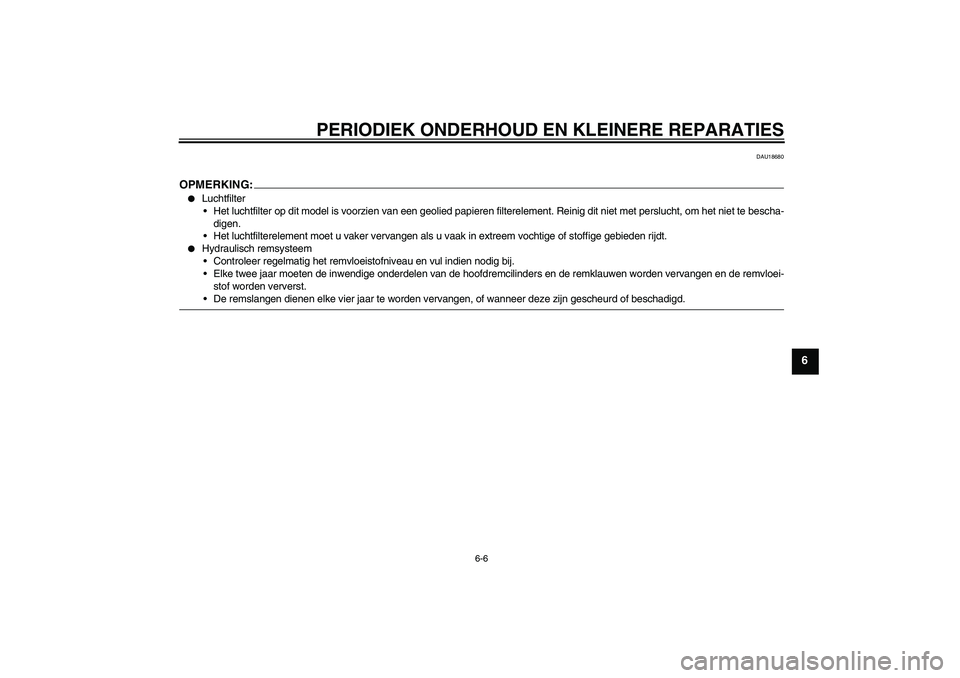

OPMERKING:
Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht, om het niet te bescha-
digen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U3C3D2D0.book Page 6 Thursday, July 5, 2007 7:05 PM
Page 54 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7
6
DAU18771

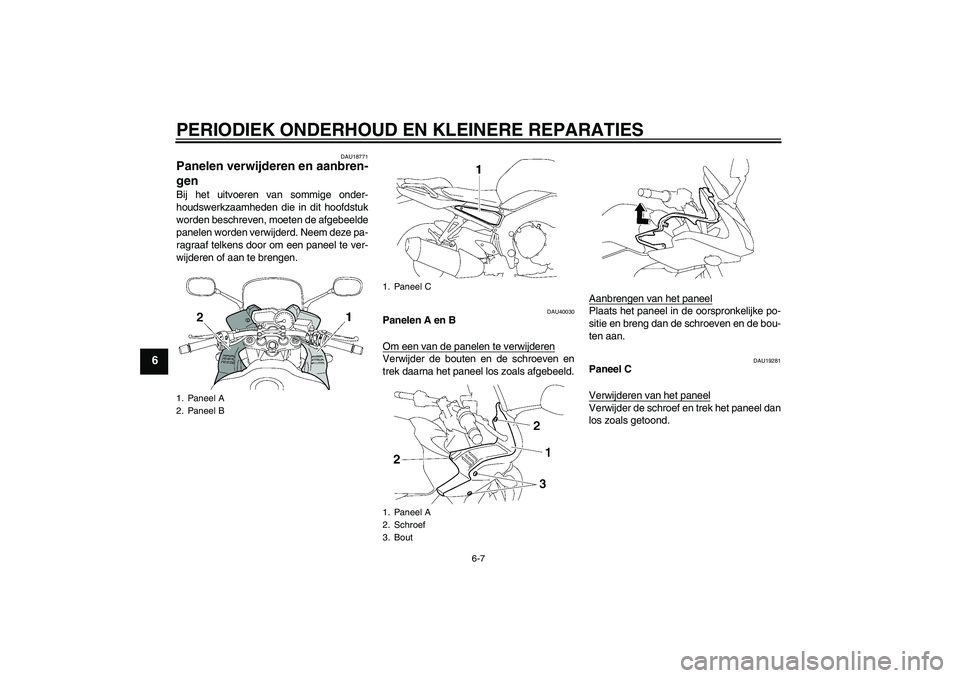

Panelen verwijderen en aanbren-
gen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU40030
Panelen A en B
Om een van de panelen te verwijderenVerwijder de bouten en de schroeven en
trek daarna het paneel los zoals afgebeeld.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven en de bou-
ten aan.
DAU19281
Paneel C
Verwijderen van het paneelVerwijder de schroef en trek het paneel dan
los zoals getoond.
1. Paneel A
2. Paneel B
1. Paneel C
1. Paneel A
2. Schroef
3. Bout
U3C3D2D0.book Page 7 Thursday, July 5, 2007 7:05 PM
Page 55 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6

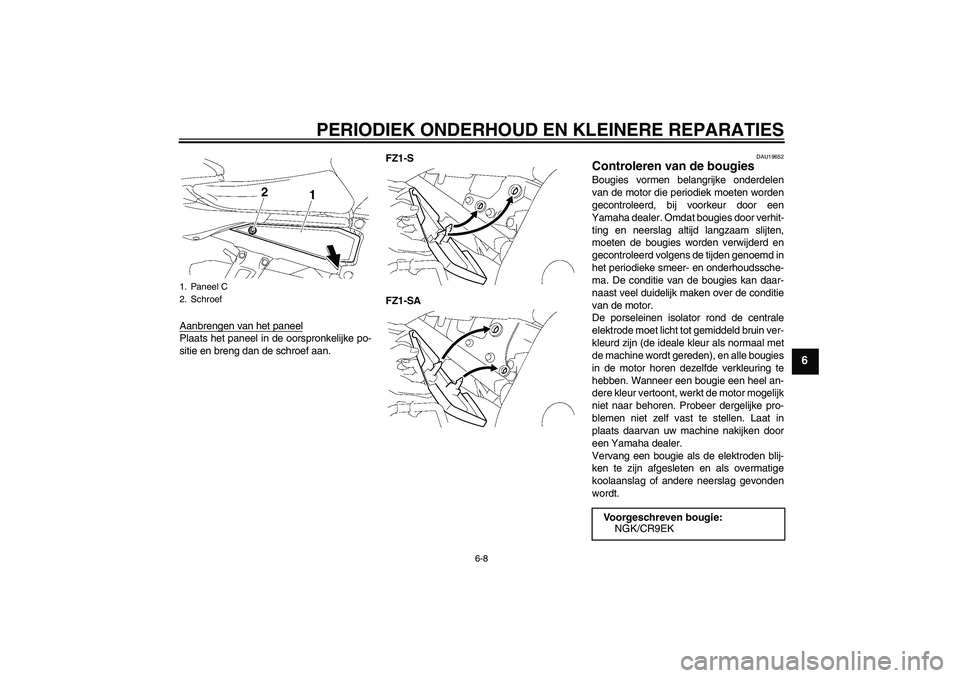

Aanbrengen van het paneelPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroef aan.FZ1-S
FZ1-SA
DAU19652
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
1. Paneel C
2. Schroef
Voorgeschreven bougie:
NGK/CR9EK
U3C3D2D0.book Page 8 Thursday, July 5, 2007 7:05 PM
Page 56 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6

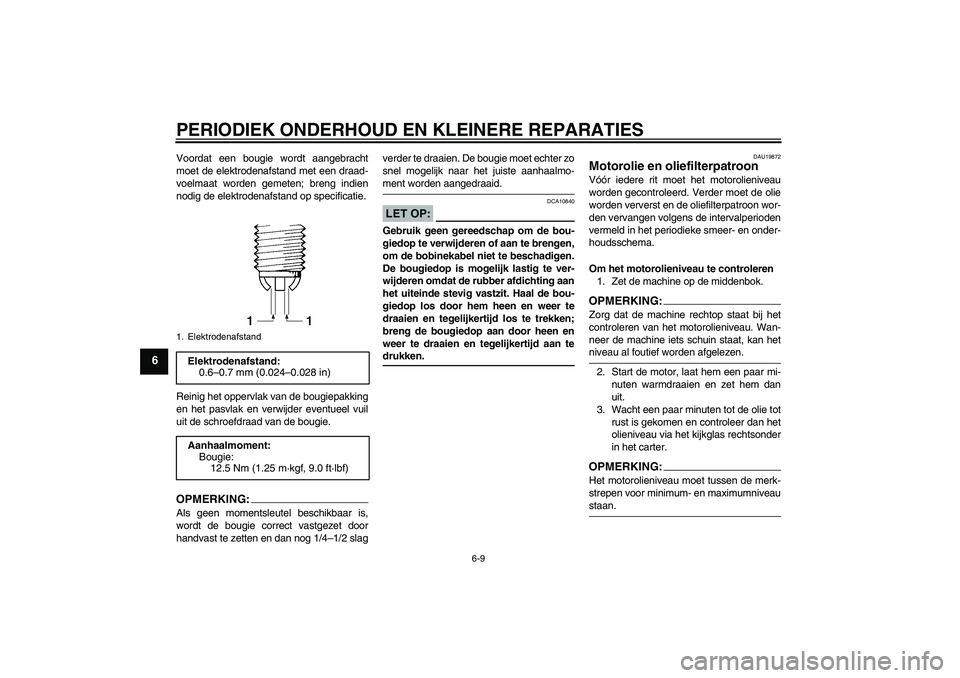

Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKING:Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP:
DCA10840
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan tedrukken.
DAU19872
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok.OPMERKING:Zorg dat de machine rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer de machine iets schuin staat, kan hetniveau al foutief worden afgelezen.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas rechtsonder
in het carter.OPMERKING:Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
1. ElektrodenafstandElektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3C3D2D0.book Page 9 Thursday, July 5, 2007 7:05 PM
Page 57 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6

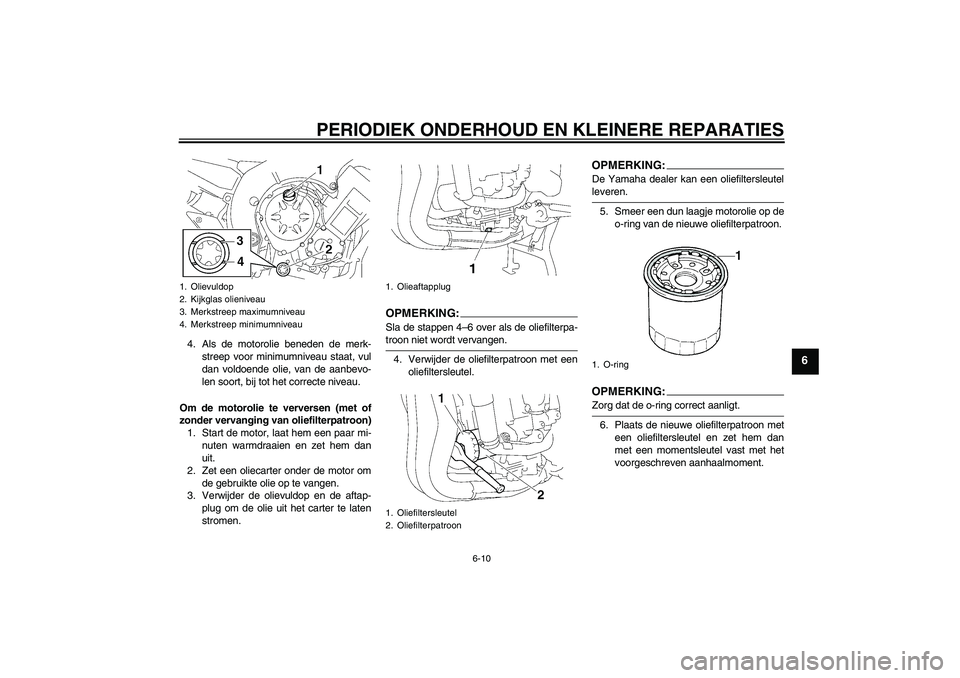

4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
2. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.
OPMERKIN
G:
Sla de stappen 4–6 over als de oliefilterpa-troon niet wordt vervangen.
4. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKING:De Yamaha dealer kan een oliefiltersleutelleveren.
5. Smeer een dun laagje motorolie op de
o-ring van de nieuwe oliefilterpatroon.OPMERKING:Zorg dat de o-ring correct aanligt.
6. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1. Olieaftapplug
1. Oliefiltersleutel
2. Oliefilterpatroon
1. O-ring
U3C3D2D0.book Page 10 Thursday, July 5, 2007 7:05 PM
Page 58 of 100

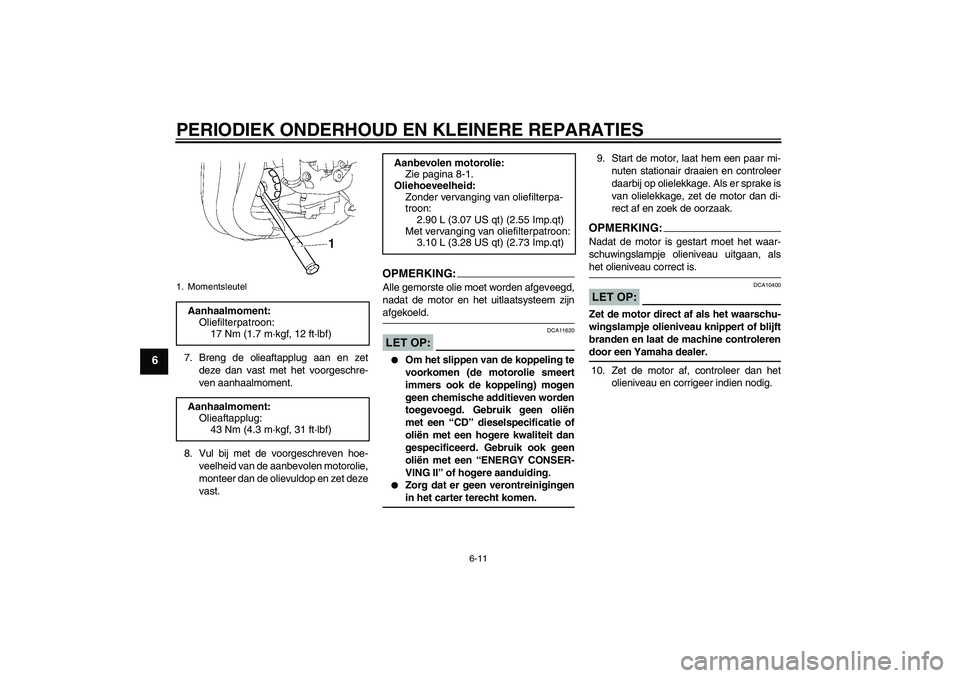

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6
7. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
8. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
monteer dan de olievuldop en zet deze
vast.
OPMERKING:Alle gemorste olie moet worden afgeveegd,
nadat de motor en het uitlaatsysteem zijnafgekoeld.LET OP:
DCA11620
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Zorg dat er geen verontreinigingenin het carter terecht komen.9. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKIN
G:
Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan, alshet olieniveau correct is.LET OP:
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
10. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt) (2.73 Imp.qt)
U3C3D2D0.book Page 11 Thursday, July 5, 2007 7:05 PM
Page 59 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
DAU20070

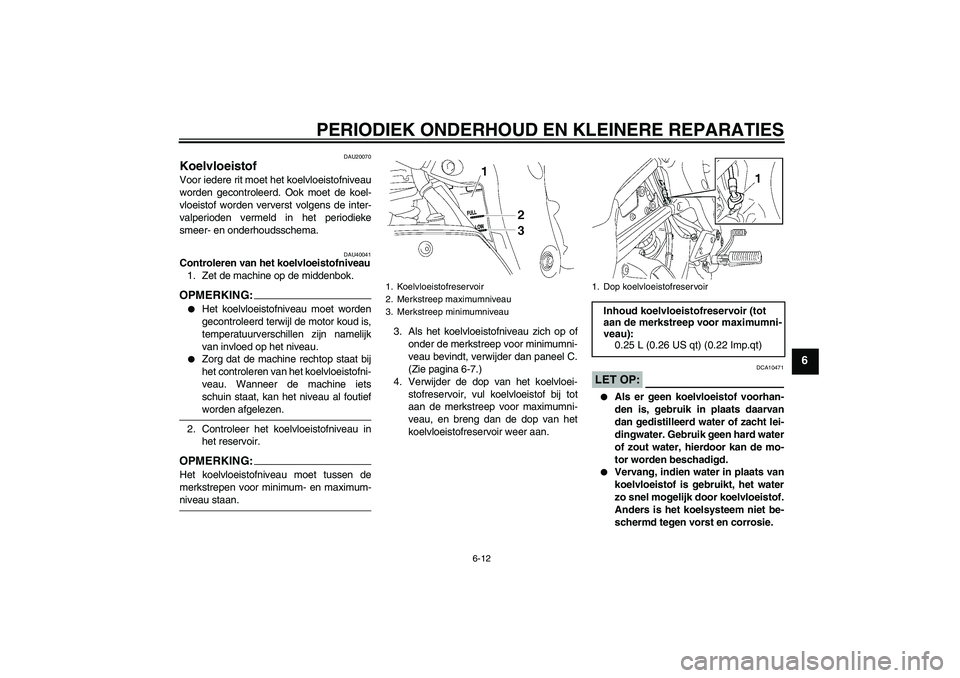

Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU40041
Controleren van het koelvloeistofniveau
1. Zet de machine op de middenbok.OPMERKING:
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.
Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING:Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan.3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, verwijder dan paneel C.
(Zie pagina 6-7.)
4. Verwijder de dop van het koelvloei-
stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
LET OP:
DCA10471
Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.
Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-
schermd tegen vorst en corrosie.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3C3D2D0.book Page 12 Thursday, July 5, 2007 7:05 PM
Page 60 of 100

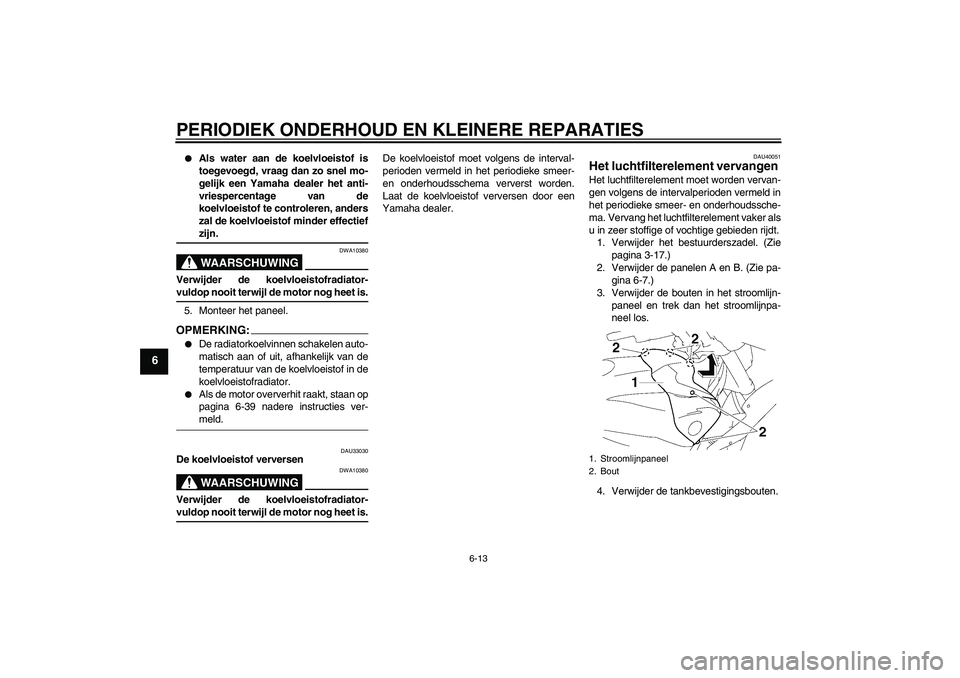

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6
Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectiefzijn.WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.
5. Monteer het paneel.OPMERKING:
De radiatorkoelvinnen schakelen auto-
matisch aan of uit, afhankelijk van de
temperatuur van de koelvloeistof in de
koelvloeistofradiator.
Als de motor oververhit raakt, staan op
pagina 6-39 nadere instructies ver-meld.
DAU33030
De koelvloeistof verversen
WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer.
DAU40051
Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het bestuurderszadel. (Zie
pagina 3-17.)
2. Verwijder de panelen A en B. (Zie pa-
gina 6-7.)
3. Verwijder de bouten in het stroomlijn-
paneel en trek dan het stroomlijnpa-
neel los.
4. Verwijder de tankbevestigingsbouten.1. Stroomlijnpaneel
2. Bout
U3C3D2D0.book Page 13 Thursday, July 5, 2007 7:05 PM
