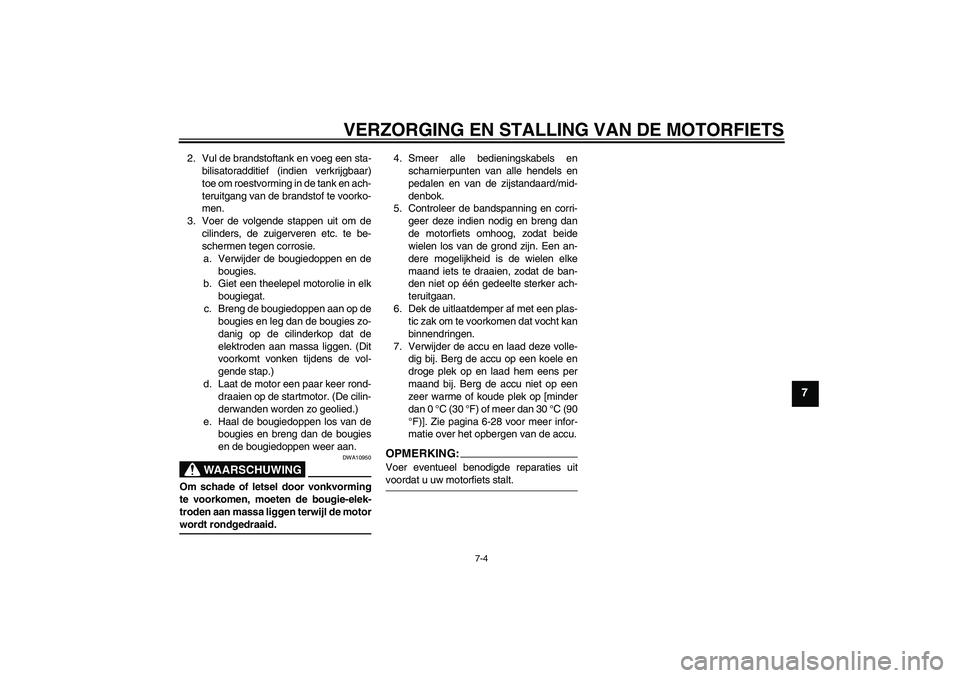

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-28 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U3C3D2D0.book Page 4 Thursday, July 5, 2007 7:05 PM
Page 92 of 100

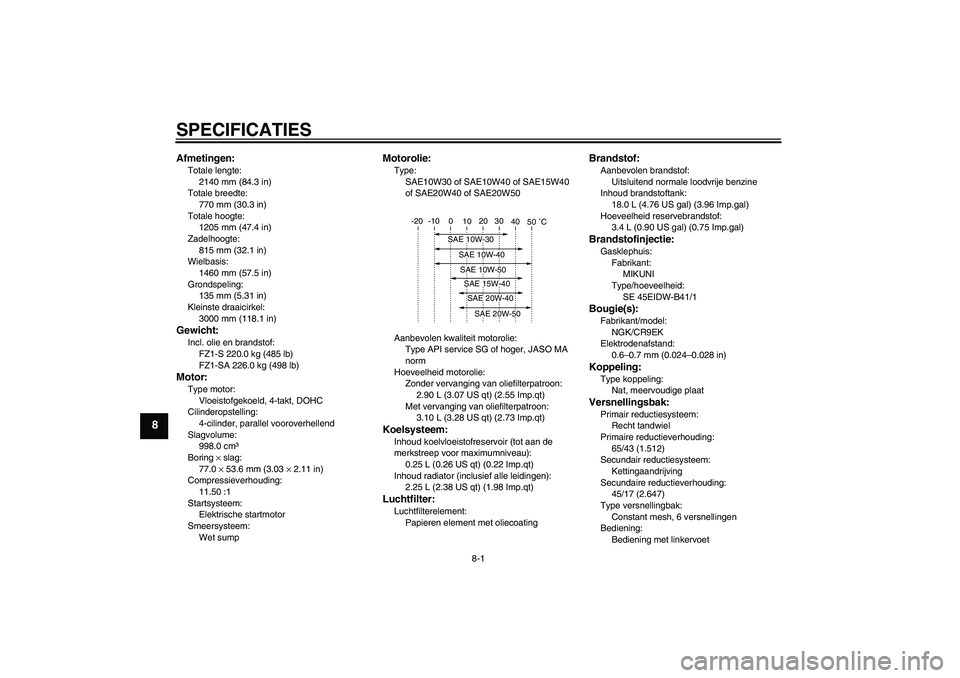

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2140 mm (84.3 in)
Totale breedte:
770 mm (30.3 in)
Totale hoogte:
1205 mm (47.4 in)
Zadelhoogte:
815 mm (32.1 in)
Wielbasis:
1460 mm (57.5 in)
Grondspeling:
135 mm (5.31 in)
Kleinste draaicirkel:
3000 mm (118.1 in)Gewicht:Incl. olie en brandstof:
FZ1-S 220.0 kg (485 lb)
FZ1-SA 226.0 kg (498 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
998.0 cm³
Boring × slag:
77.0 × 53.6 mm (3.03 × 2.11 in)
Compressieverhouding:
11.50 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt) (2.73 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.25 L (2.38 US qt) (1.98 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Hoeveelheid reservebrandstof:
3.4 L (0.90 US gal) (0.75 Imp.gal)Brandstofinjectie:Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
SE 45EIDW-B41/1Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
65/43 (1.512)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
45/17 (2.647)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U3C3D2D0.book Page 1 Wednesday, July 18, 2007 9:48 AM
Page 93 of 100

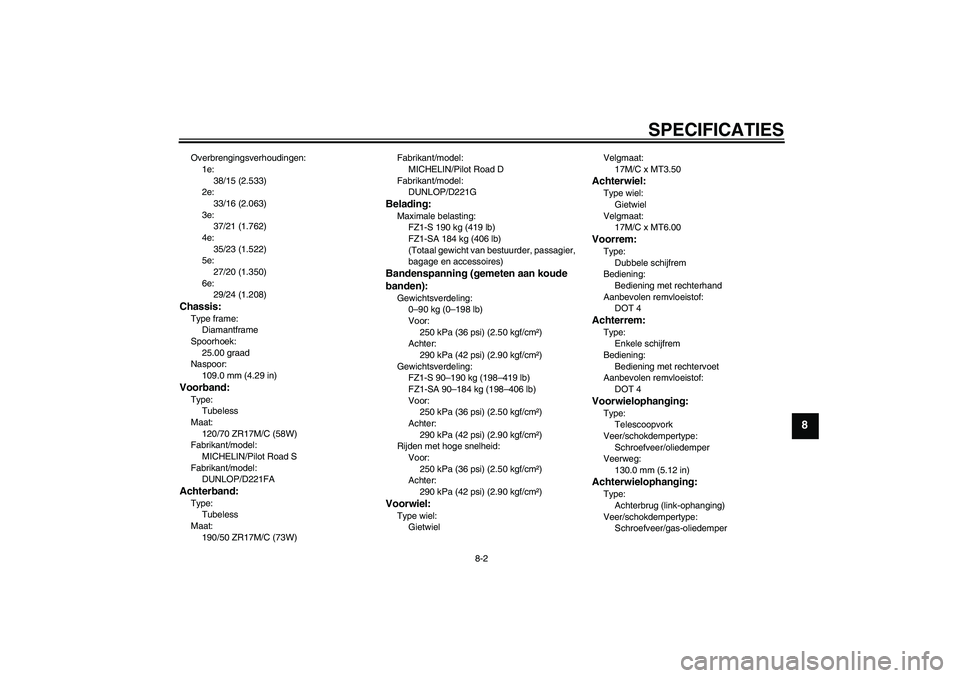

SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
27/20 (1.350)
6e:
29/24 (1.208)Chassis:Type frame:
Diamantframe
Spoorhoek:
25.00 graad
Naspoor:
109.0 mm (4.29 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
MICHELIN/Pilot Road S
Fabrikant/model:
DUNLOP/D221FAAchterband:Type:
Tubeless
Maat:
190/50 ZR17M/C (73W)Fabrikant/model:
MICHELIN/Pilot Road D
Fabrikant/model:
DUNLOP/D221G
Belading:Maximale belasting:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Gewichtsverdeling:
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)Voorwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT6.00Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
U3C3D2D0.book Page 2 Thursday, July 5, 2007 7:05 PM
Page 94 of 100

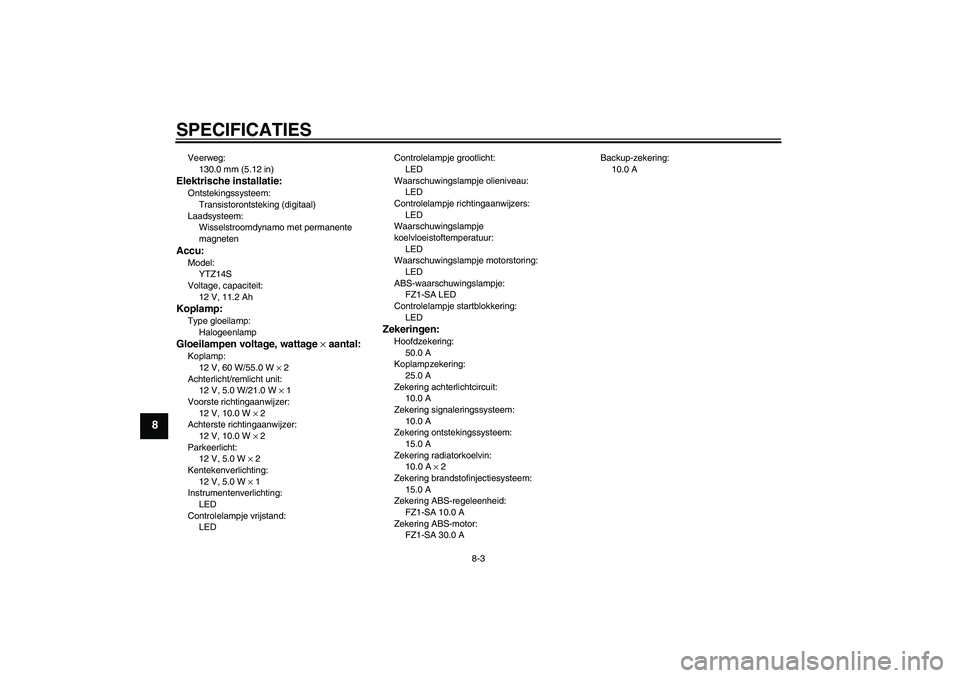

SPECIFICATIES
8-3
8
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
FZ1-SA LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
FZ1-SA 10.0 A
Zekering ABS-motor:
FZ1-SA 30.0 ABackup-zekering:
10.0 A
U3C3D2D0.book Page 3 Thursday, July 5, 2007 7:05 PM
Page 95 of 100

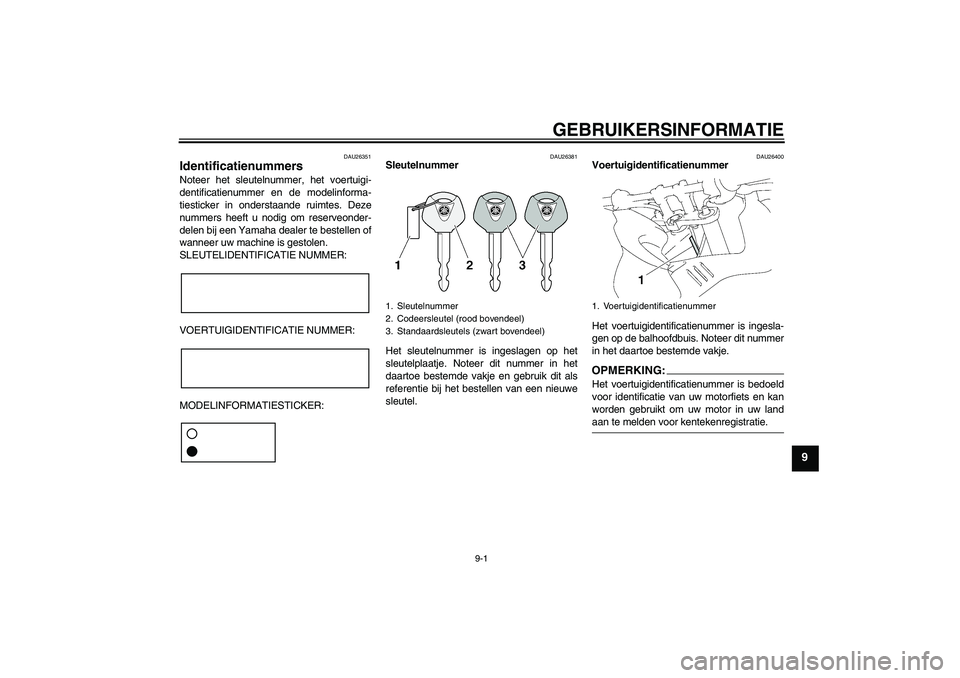

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U3C3D2D0.book Page 1 Thursday, July 5, 2007 7:05 PM
Page 96 of 100

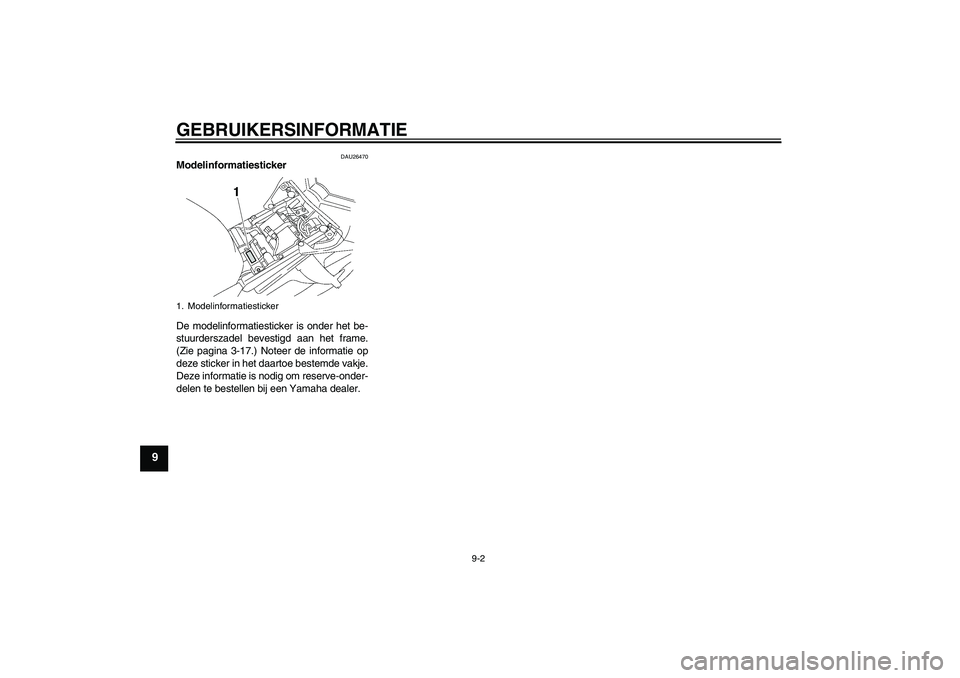

GEBRUIKERSINFORMATIE
9-2
9
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-17.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.1. ModelinformatiestickerU3C3D2D0.book Page 2 Thursday, July 5, 2007 7:05 PM
Page 97 of 100

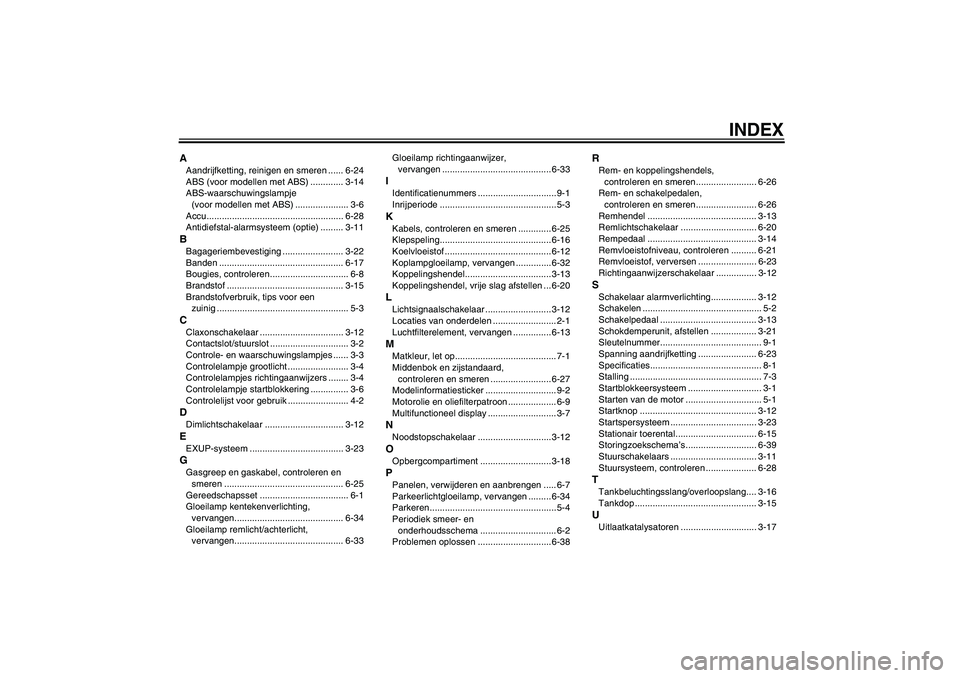

INDEX
AAandrijfketting, reinigen en smeren ...... 6-24
ABS (voor modellen met ABS) ............. 3-14
ABS-waarschuwingslampje
(voor modellen met ABS) ..................... 3-6
Accu...................................................... 6-28
Antidiefstal-alarmsysteem (optie) ......... 3-11BBagageriembevestiging ........................ 3-22
Banden ................................................. 6-17
Bougies, controleren............................... 6-8
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-6
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ............................... 3-12EEXUP-systeem ..................................... 3-23GGasgreep en gaskabel, controleren en
smeren ............................................... 6-25
Gereedschapsset ................................... 6-1
Gloeilamp kentekenverlichting,
vervangen........................................... 6-34
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-33Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-33
IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-25
Klepspeling............................................ 6-16
Koelvloeistof .......................................... 6-12
Koplampgloeilamp, vervangen .............. 6-32
Koppelingshendel.................................. 3-13
Koppelingshendel, vrije slag afstellen ... 6-20LLichtsignaalschakelaar .......................... 3-12
Locaties van onderdelen ......................... 2-1
Luchtfilterelement, vervangen ............... 6-13MMatkleur, let op........................................ 7-1
Middenbok en zijstandaard,
controleren en smeren ........................ 6-27
Modelinformatiesticker ............................ 9-2
Motorolie en oliefilterpatroon ................... 6-9
Multifunctioneel display ........................... 3-7NNoodstopschakelaar ............................. 3-12OOpbergcompartiment ............................ 3-18PPanelen, verwijderen en aanbrengen ..... 6-7
Parkeerlichtgloeilamp, vervangen ......... 6-34
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2
Problemen oplossen .............................6-38
RRem- en koppelingshendels,
controleren en smeren........................ 6-26
Rem- en schakelpedalen,
controleren en smeren........................ 6-26
Remhendel ........................................... 3-13
Remlichtschakelaar .............................. 6-20
Rempedaal ........................................... 3-14
Remvloeistofniveau, controleren .......... 6-21
Remvloeistof, verversen ....................... 6-23
Richtingaanwijzerschakelaar ................ 3-12SSchakelaar alarmverlichting.................. 3-12
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-13
Schokdemperunit, afstellen .................. 3-21
Sleutelnummer........................................ 9-1
Spanning aandrijfketting ....................... 6-23
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-12
Startspersysteem .................................. 3-23
Stationair toerental................................ 6-15
Storingzoekschema’s............................ 6-39
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-28TTankbeluchtingsslang/overloopslang.... 3-16
Tankdop ................................................ 3-15UUitlaatkatalysatoren .............................. 3-17
U3C3D2D0.book Page 1 Thursday, July 5, 2007 7:05 PM
Page 98 of 100

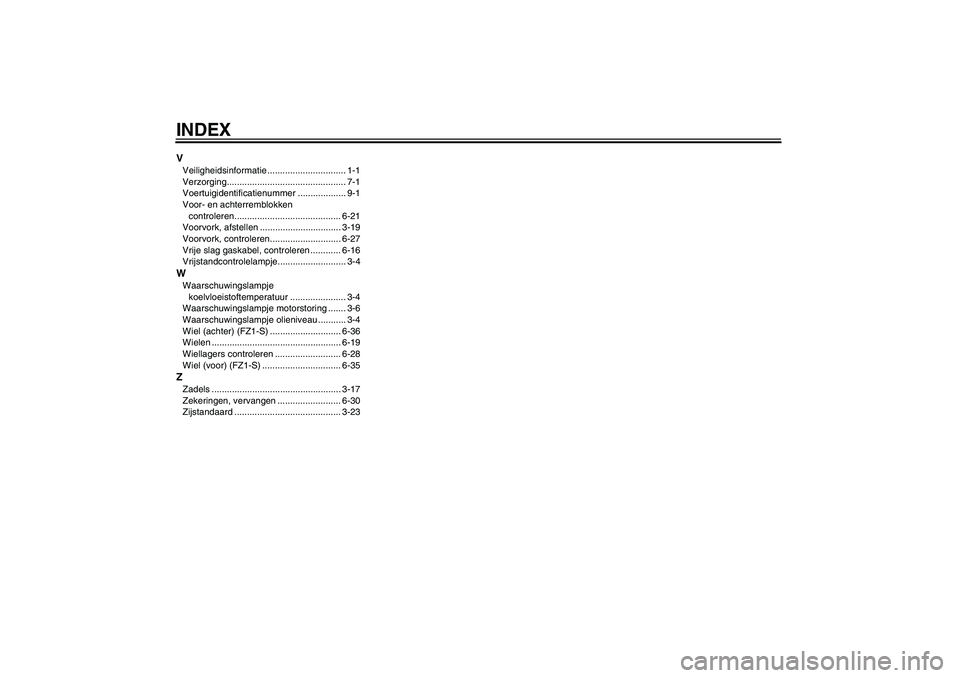

INDEXVVeiligheidsinformatie ............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren.......................................... 6-21
Voorvork, afstellen ................................ 3-19
Voorvork, controleren............................ 6-27
Vrije slag gaskabel, controleren ............ 6-16
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring ....... 3-6
Waarschuwingslampje olieniveau ........... 3-4
Wiel (achter) (FZ1-S) ............................ 6-36
Wielen ................................................... 6-19
Wiellagers controleren .......................... 6-28
Wiel (voor) (FZ1-S) ............................... 6-35ZZadels ................................................... 3-17
Zekeringen, vervangen ......................... 6-30
Zijstandaard .......................................... 3-23
U3C3D2D0.book Page 2 Thursday, July 5, 2007 7:05 PM
Page 99 of 100
U3C3D2D0.book Page 3 Thursday, July 5, 2007 7:05 PM
Page 100 of 100
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2007.07
