PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
6
DAU24310

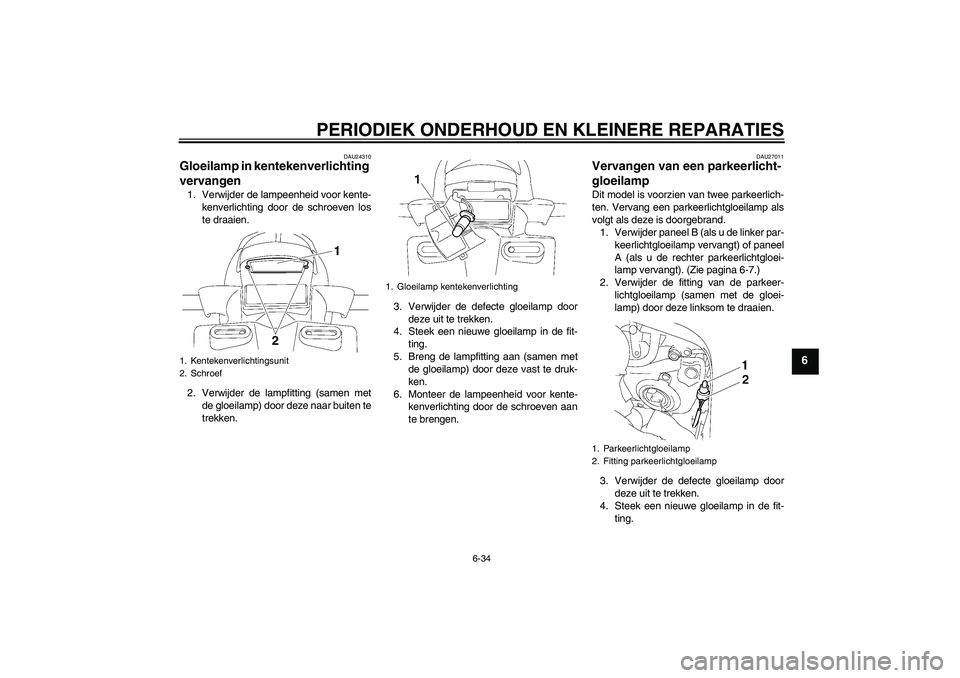

Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
DAU27011
Vervangen van een parkeerlicht-
gloeilamp Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder paneel B (als u de linker par-
keerlichtgloeilamp vervangt) of paneel
A (als u de rechter parkeerlichtgloei-
lamp vervangt). (Zie pagina 6-7.)
2. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de gloei-
lamp) door deze linksom te draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
1. Kentekenverlichtingsunit
2. Schroef
1. Gloeilamp kentekenverlichting
1. Parkeerlichtgloeilamp
2. Fitting parkeerlichtgloeilamp
U3C3D2D0.book Page 34 Thursday, July 5, 2007 7:05 PM
Page 82 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
6

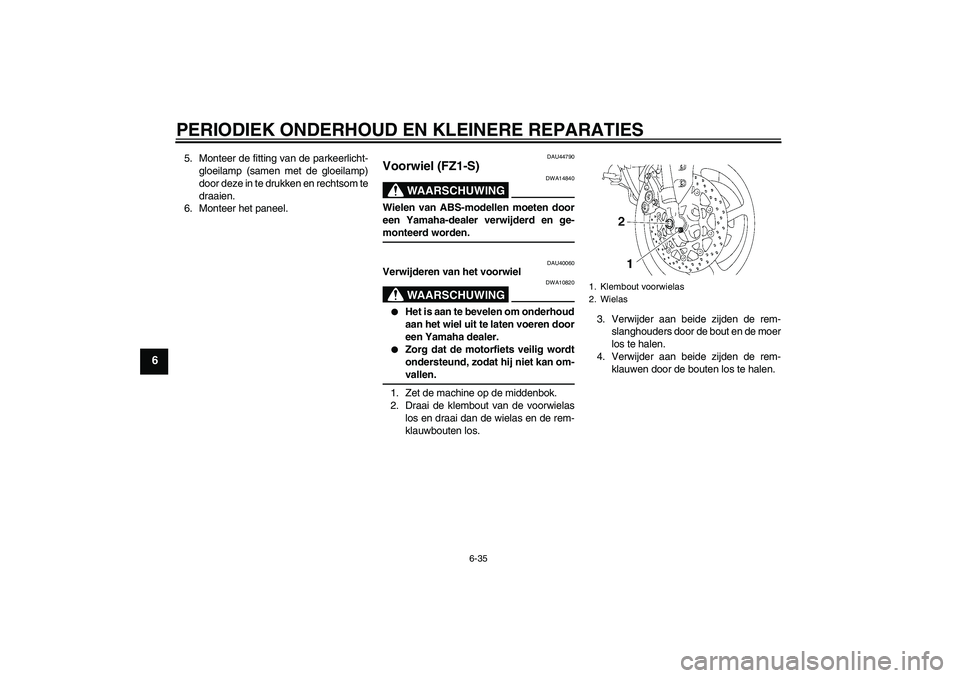

5. Monteer de fitting van de parkeerlicht-
gloeilamp (samen met de gloeilamp)
door deze in te drukken en rechtsom te
draaien.
6. Monteer het paneel.
DAU44790
Voorwiel (FZ1-S)
WAARSCHUWING
DWA14840
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-monteerd worden.
DAU40060
Verwijderen van het voorwiel
WAARSCHUWING
DWA10820
Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.
Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Zet de machine op de middenbok.
2. Draai de klembout van de voorwielas
los en draai dan de wielas en de rem-
klauwbouten los.3. Verwijder aan beide zijden de rem-
slanghouders door de bout en de moer
los te halen.
4. Verwijder aan beide zijden de rem-
klauwen door de bouten los te halen.
1. Klembout voorwielas
2. Wielas
U3C3D2D0.book Page 35 Thursday, July 5, 2007 7:05 PM
Page 83 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6

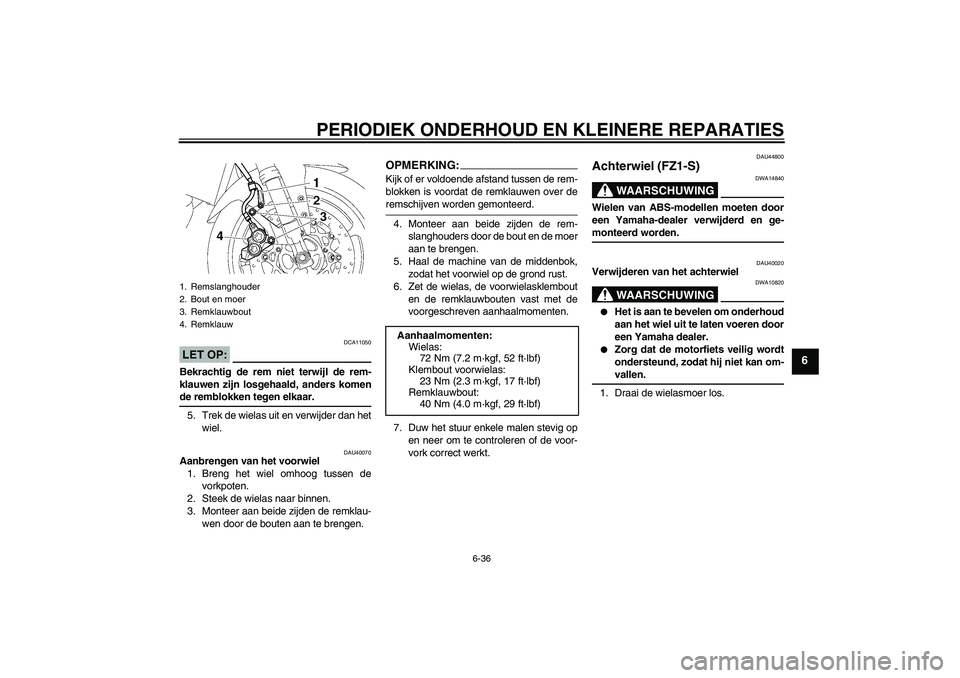

LET OP:
DCA11050
Bekrachtig de rem niet terwijl de rem-
klauwen zijn losgehaald, anders komende remblokken tegen elkaar.
5. Trek de wielas uit en verwijder dan het
wiel.
DAU40070
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Monteer aan beide zijden de remklau-
wen door de bouten aan te brengen.
OPMERKING:Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over deremschijven worden gemonteerd.
4. Monteer aan beide zijden de rem-
slanghouders door de bout en de moer
aan te brengen.
5. Haal de machine van de middenbok,
zodat het voorwiel op de grond rust.
6. Zet de wielas, de voorwielasklembout
en de remklauwbouten vast met de
voorgeschreven aanhaalmomenten.
7. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
DAU44800
Achterwiel (FZ1-S)
WAARSCHUWING
DWA14840
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-monteerd worden.
DAU40020
Verwijderen van het achterwiel
WAARSCHUWING
DWA10820
Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.
Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Draai de wielasmoer los.
1. Remslanghouder
2. Bout en moer
3. Remklauwbout
4. Remklauw
Aanhaalmomenten:
Wielas:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Klembout voorwielas:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Remklauwbout:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U3C3D2D0.book Page 36 Thursday, July 5, 2007 7:05 PM
Page 84 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
6

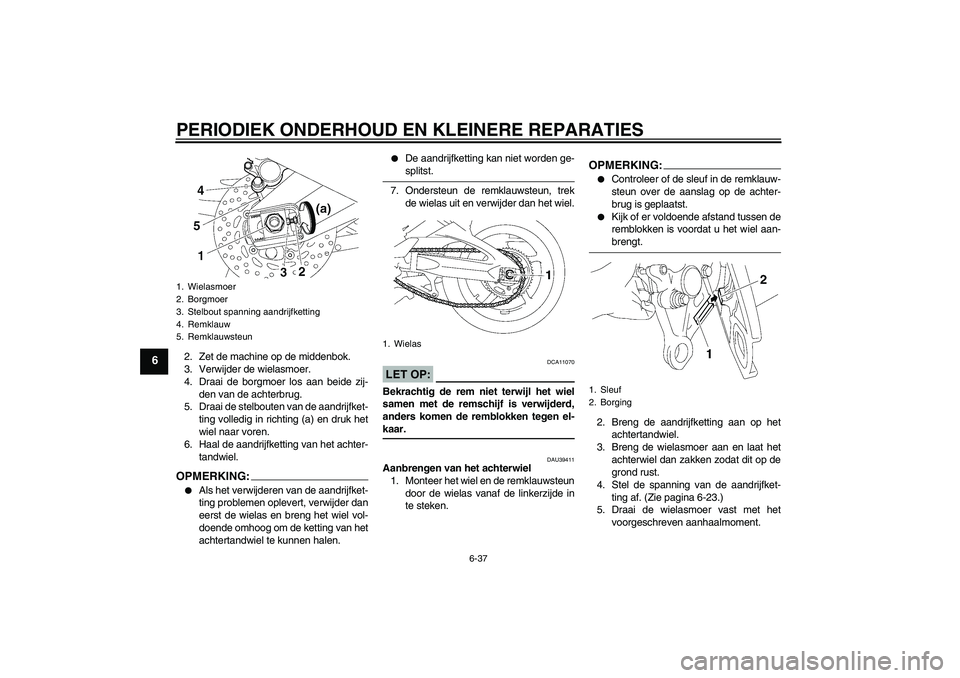

2. Zet de machine op de middenbok.
3. Verwijder de wielasmoer.
4. Draai de borgmoer los aan beide zij-
den van de achterbrug.
5. Draai de stelbouten van de aandrijfket-
ting volledig in richting (a) en druk het
wiel naar voren.
6. Haal de aandrijfketting van het achter-
tandwiel.OPMERKING:
Als het verwijderen van de aandrijfket-
ting problemen oplevert, verwijder dan
eerst de wielas en breng het wiel vol-
doende omhoog om de ketting van het
achtertandwiel te kunnen halen.
De aandrijfketting kan niet worden ge-splitst.
7. Ondersteun de remklauwsteun, trek
de wielas uit en verwijder dan het wiel.
LET OP:
DCA11070
Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders komen de remblokken tegen el-kaar.
DAU39411
Aanbrengen van het achterwiel
1. Monteer het wiel en de remklauwsteun
door de wielas vanaf de linkerzijde in
te steken.
OPMERKING:
Controleer of de sleuf in de remklauw-
steun over de aanslag op de achter-
brug is geplaatst.
Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-brengt.
2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-23.)
5. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
1. Wielasmoer
2. Borgmoer
3. Stelbout spanning aandrijfketting
4. Remklauw
5. Remklauwsteun
1. Wielas
1. Sleuf
2. Borging
U3C3D2D0.book Page 37 Thursday, July 5, 2007 7:05 PM
Page 85 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-38
6
DAU25870

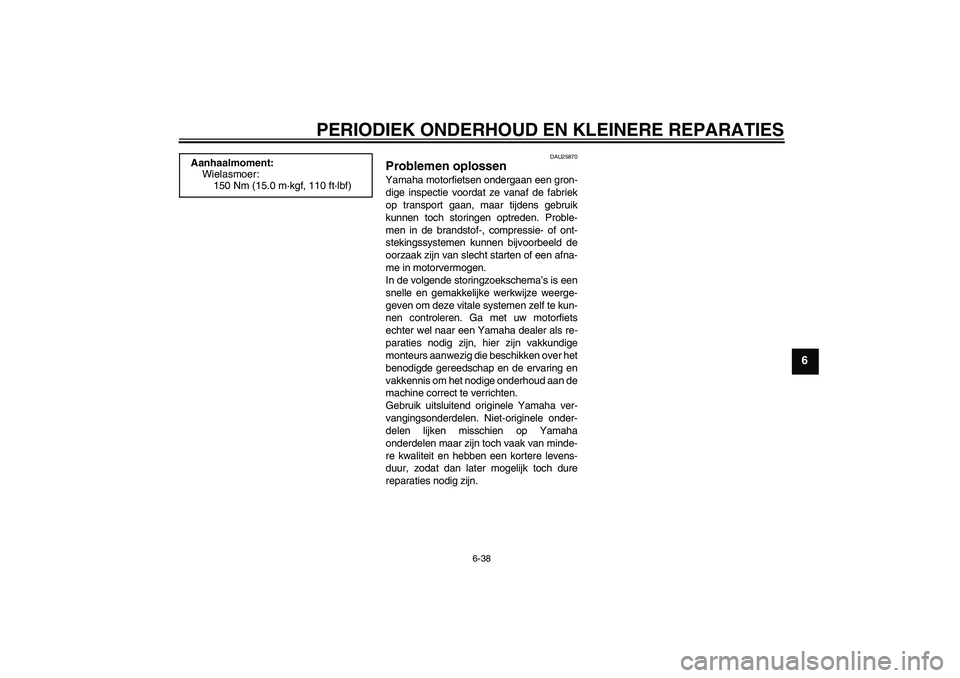

Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn. Aanhaalmoment:
Wielasmoer:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U3C3D2D0.book Page 38 Thursday, July 5, 2007 7:05 PM
Page 86 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-39
6
DAU42500

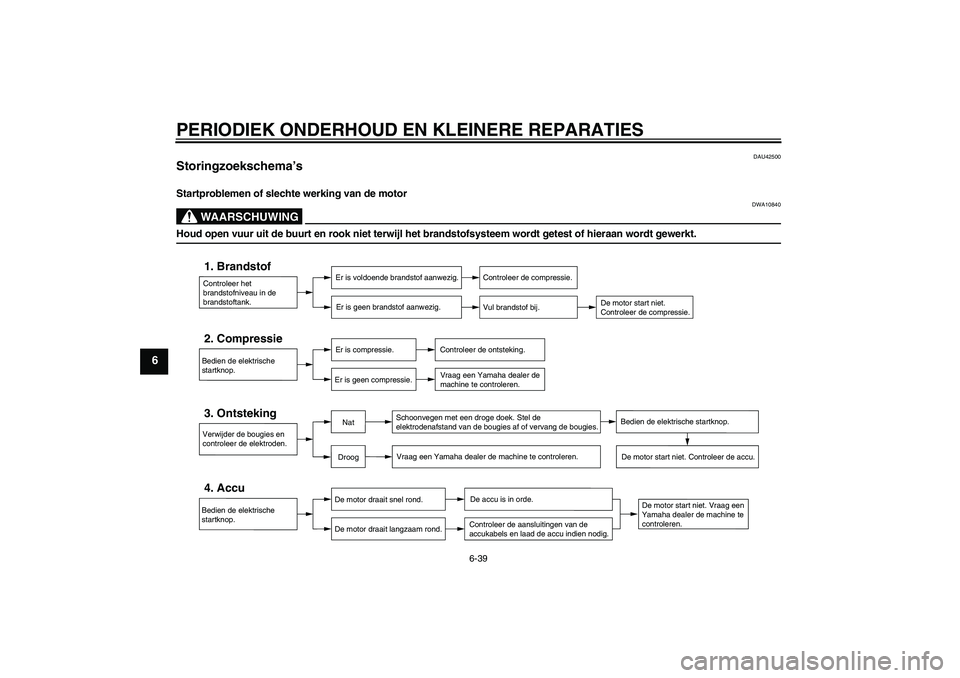

Storingzoekschema’s Startproblemen of slechte werking van de motor
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U3C3D2D0.book Page 39 Thursday, July 5, 2007 7:05 PM
Page 87 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-40
6

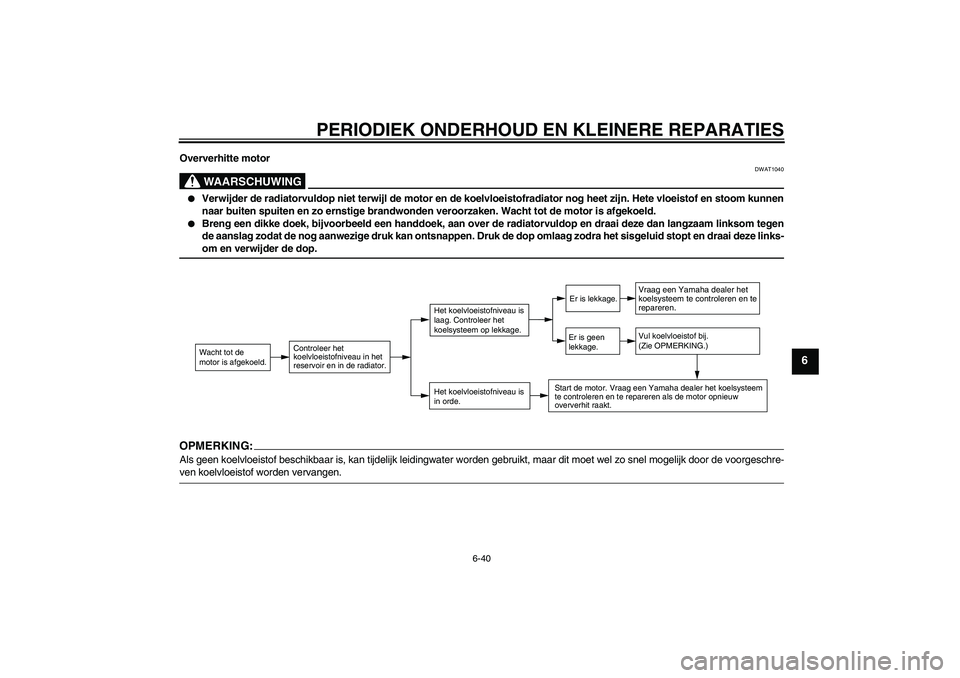

Oververhitte motor
WAARSCHUWING
DWAT1040
Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-om en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U3C3D2D0.book Page 40 Thursday, July 5, 2007 7:05 PM
Page 88 of 100
VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU37833

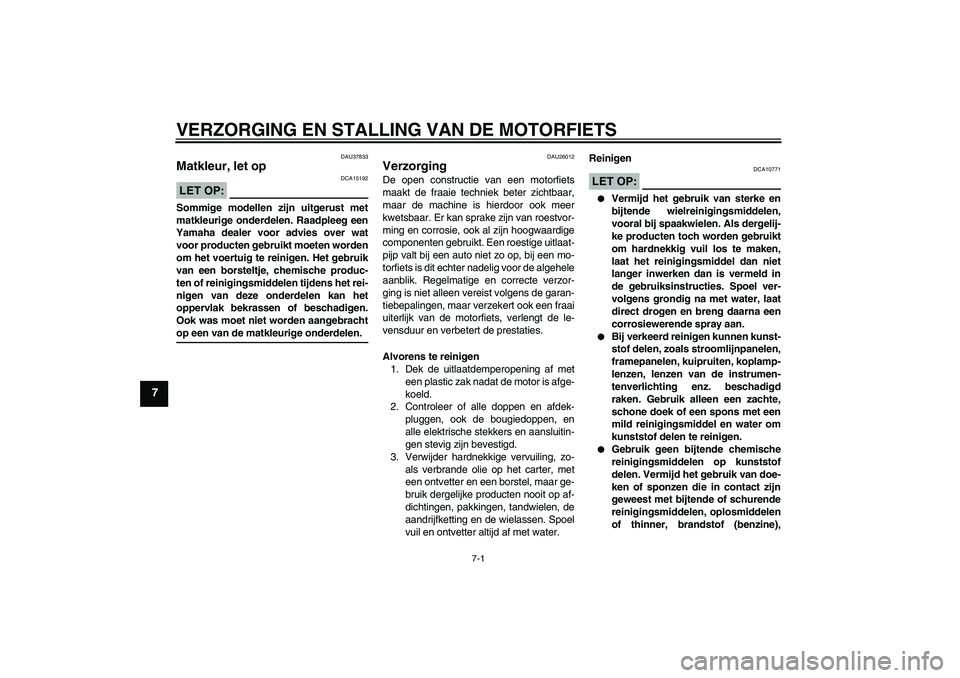

Matkleur, let op LET OP:
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU26012
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de motorfiets, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP:
DCA10771
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.
Bij verkeerd reinigen kunnen kunst-
stof delen, zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz. beschadigd
raken. Gebruik alleen een zachte,
schone doek of een spons met een
mild reinigingsmiddel en water om
kunststof delen te reinigen.
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
U3C3D2D0.book Page 1 Thursday, July 5, 2007 7:05 PM
Page 89 of 100

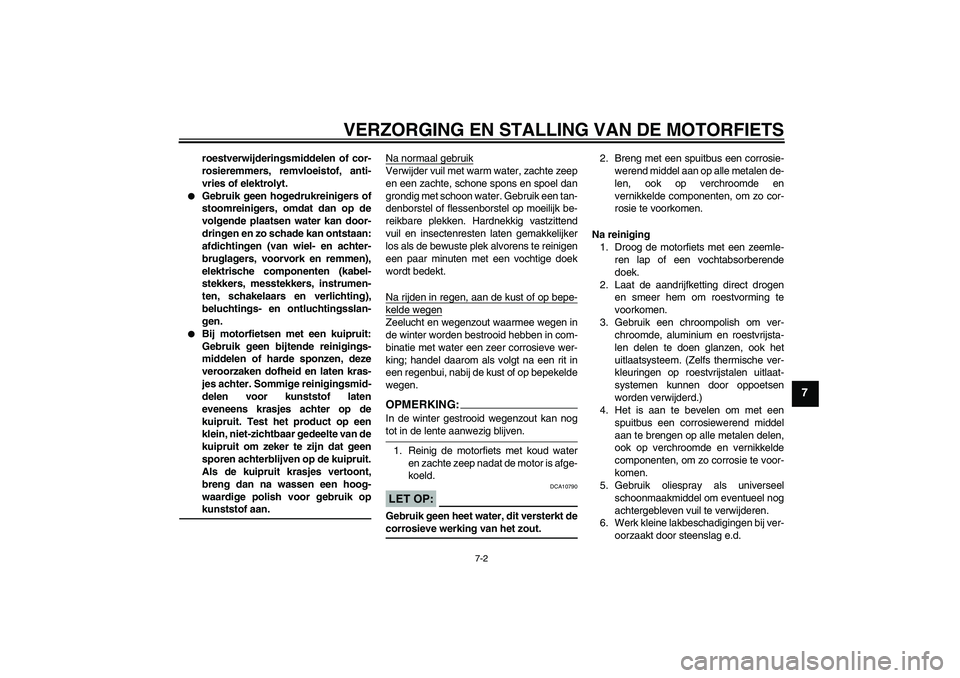

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.
Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik opkunststof aan.Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of flessenborstel op moeilijk be-
reikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:In de winter gestrooid wegenzout kan nogtot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de motor is afge-
koeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
U3C3D2D0.book Page 2 Thursday, July 5, 2007 7:05 PM
Page 90 of 100

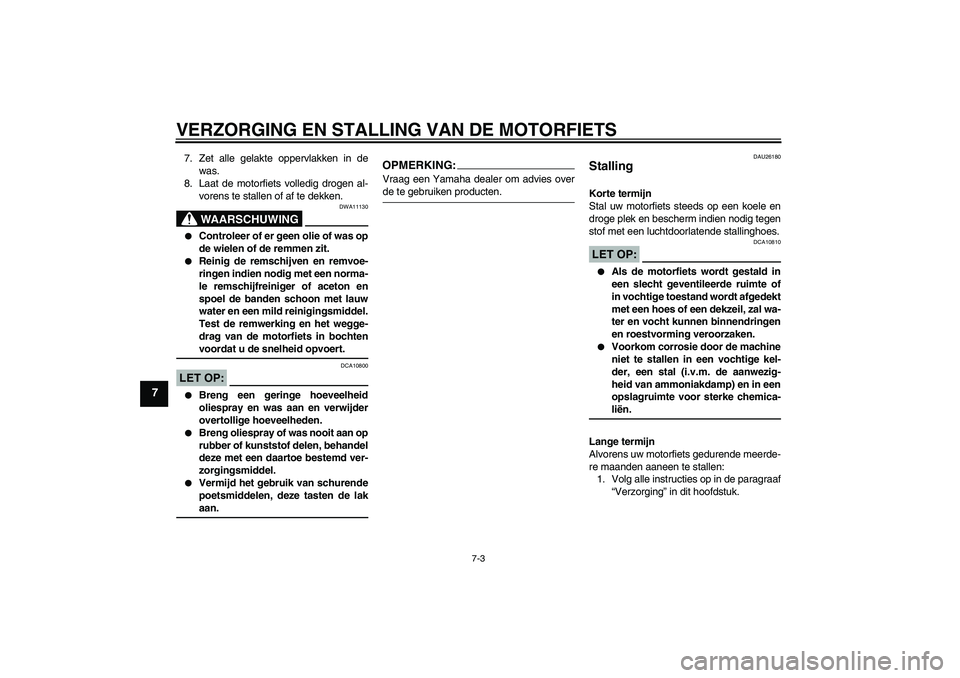

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING
DWA11130
Controleer of er geen olie of was op
de wielen of de remmen zit.
Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de motorfiets in bochtenvoordat u de snelheid opvoert.
LET OP:
DCA10800
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
DAU26180
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U3C3D2D0.book Page 3 Thursday, July 5, 2007 7:05 PM
