YAMAHA FZ1 S 2011 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU11534

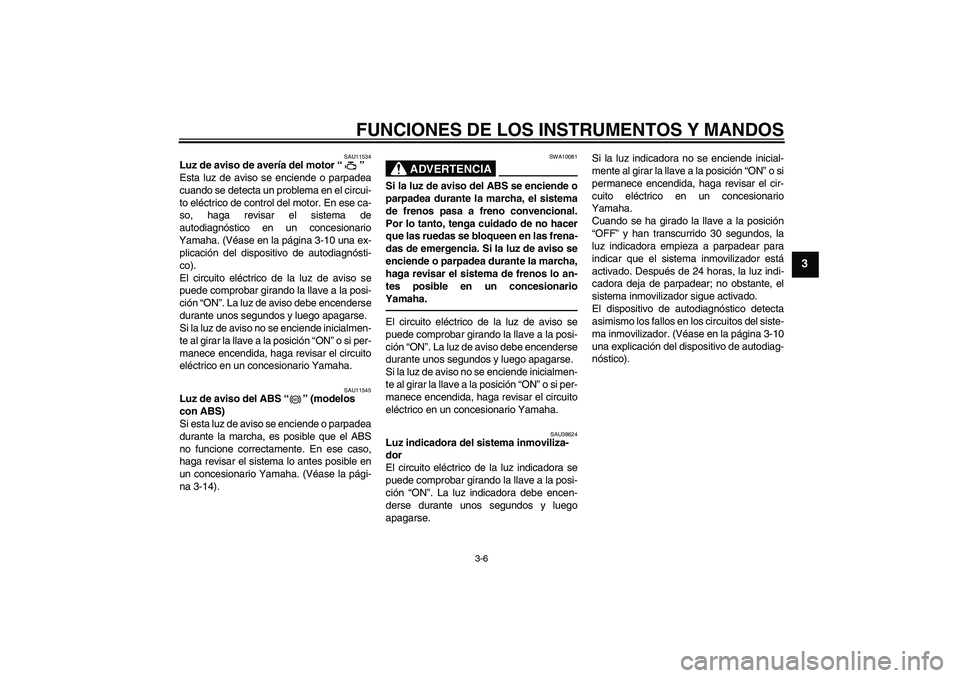

Luz de aviso de avería del motor“”
Esta luz de aviso se enciende o parpadea
cuando se detecta un problema en el circui-
to eléctrico de control del motor. En ese ca-
so, haga revisar el sistema de
autodiagnóstico en un concesionario
Yamaha. (Véase en la página 3-10 una ex-
plicación del dispositivo de autodiagnósti-
co).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU11545
Luz de aviso del ABS“” (modelos
con ABS)
Si esta luz de aviso se enciende o parpadea
durante la marcha, es posible que el ABS
no funcione correctamente. En ese caso,
haga revisar el sistema lo antes posible en
un concesionario Yamaha. (Véase la pági-
na 3-14).
ADVERTENCIA
SWA10081
Si la luz de aviso del ABS se enciende o
parpadea durante la marcha, el sistema
de frenos pasa a freno convencional.
Por lo tanto, tenga cuidado de no hacer
que las ruedas se bloqueen en las frena-
das de emergencia. Si la luz de aviso se
enciende o parpadea durante la marcha,
haga revisar el sistema de frenos lo an-
tes posible en un concesionario
Yamaha.El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU38624
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador. (Véase en la página 3-10
una explicación del dispositivo de autodiag-
nóstico).
ABS
U1CAS0S0.book Page 6 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU3942H

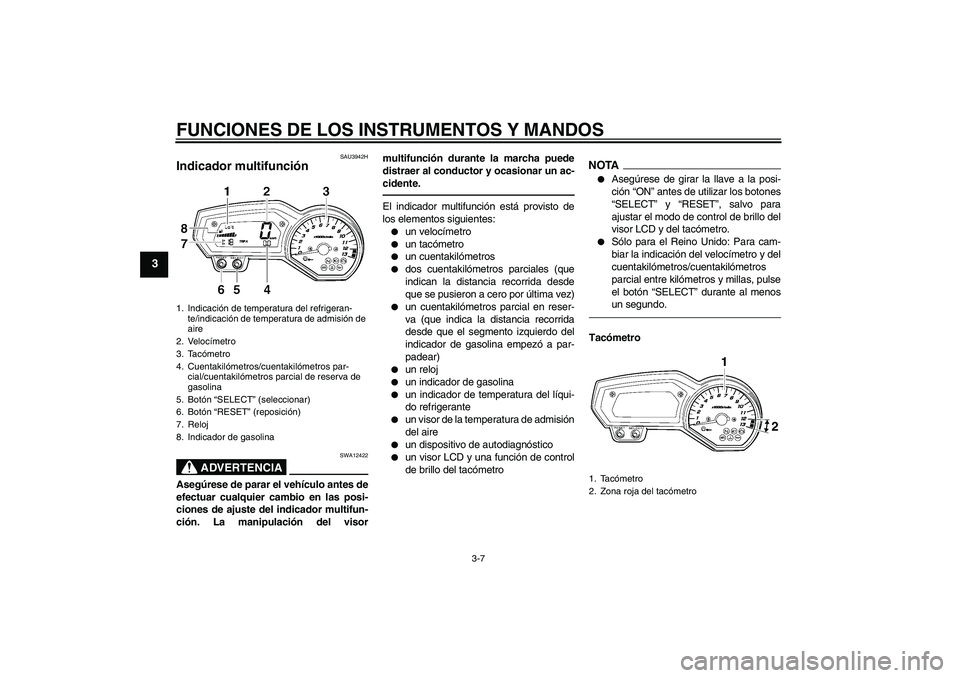

Indicador multifunción
ADVERTENCIA
SWA12422
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visormultifunción durante la marcha puede
distraer al conductor y ocasionar un ac-
cidente.
El indicador multifunción está provisto de
los elementos siguientes:

un velocímetro


un tacómetro


un cuentakilómetros


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento izquierdo del
indicador de gasolina empezó a par-
padear)


un reloj


un indicador de gasolina


un indicador de temperatura del líqui-
do refrigerante


un visor de la temperatura de admisión
del aire


un dispositivo de autodiagnóstico


un visor LCD y una función de control
de brillo del tacómetro
NOTA

Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”, salvo para
ajustar el modo de control de brillo del
visor LCD y del tacómetro.


Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menos
un segundo.
Tacómetro
1. Indicación de temperatura del refrigeran-
te/indicación de temperatura de admisión de
aire
2. Velocímetro
3. Tacómetro
4. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)
7. Reloj
8. Indicador de gasolina
1. Tacómetro
2. Zona roja del tacómetro
U1CAS0S0.book Page 7 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3

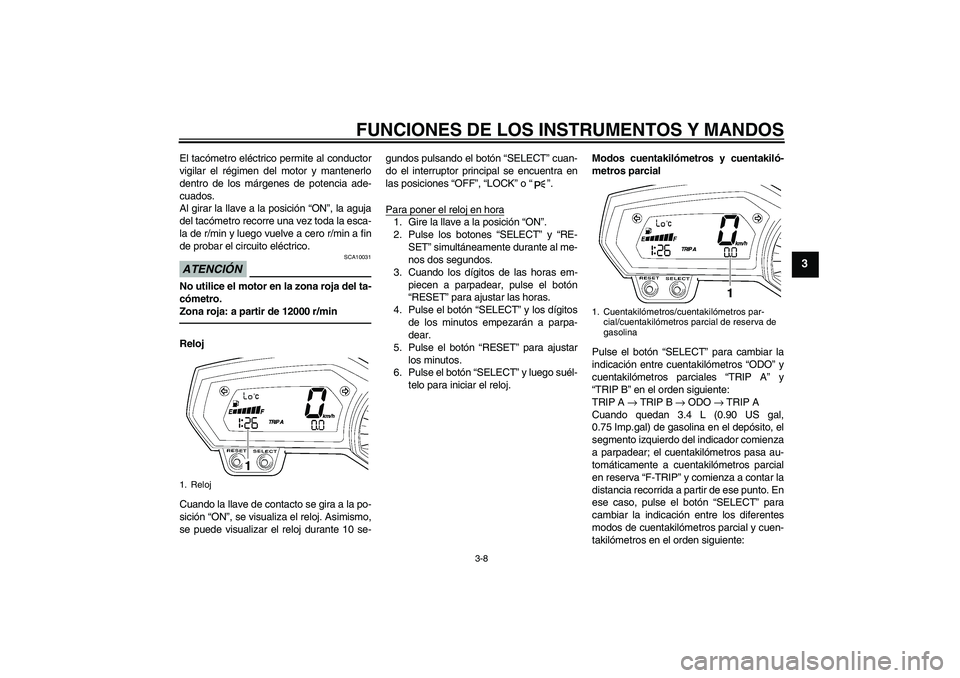

El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCIÓN
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 12000 r/minReloj
Cuando la llave de contacto se gira a la po-
sición “ON”, se visualiza el reloj. Asimismo,
se puede visualizar el reloj durante 10 se-gundos pulsando el botón “SELECT” cuan-
do el interruptor principal se encuentra en
las posiciones “OFF”, “LOCK” o“”.
Para poner el reloj en hora
1. Gire la llave a la posición “ON”.
2. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.Modos cuentakilómetros y cuentakiló-
metros parcial
Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO” y
cuentakilómetros parciales “TRIP A” y
“TRIP B” en el orden siguiente:
TRIP A → TRIP B → ODO → TRIP A
Cuando quedan 3.4 L (0.90 US gal,
0.75 Imp.gal) de gasolina en el depósito, el
segmento izquierdo del indicador comienza
a parpadear; el cuentakilómetros pasa au-
tomáticamente a cuentakilómetros parcial
en reserva “F-TRIP” y comienza a contar la
distancia recorrida a partir de ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre los diferentes
modos de cuentakilómetros parcial y cuen-
takilómetros en el orden siguiente:
1. Reloj
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
U1CAS0S0.book Page 8 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye elnivel de gasolina. Cuando el último seg-
mento de la izquierda empiece a parpa-
dear, ponga gasolina lo antes posible.
NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si se
detecta un fallo en el circuito eléctrico, se
repetirá la secuencia siguiente hasta que se
repare el fallo: las indicaciones “E” (vacío),
“F” (lleno) y el símbolo“” parpadean ocho
veces y luego se apagan durante aproxima-
damente 3 segundos. Cuando ocurra esto,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.Indicación de la temperatura del refrige-
ranteEl indicador de temperatura del líquido refri-
gerante indica la temperatura del líquido re-
frigerante.
NOTACuando se selecciona la indicación de la
temperatura del líquido refrigerante, apare-
ce “C” durante un segundo y luego la tem-
peratura del líquido refrigerante.ATENCIÓN
SCA10021
No mantenga en marcha el motor si se
recalienta.Modo de temperatura de admisión del
aire
1. Indicador de gasolina
1. Visor de la temperatura del refrigerante
1. Visor de la temperatura de admisión del aire
U1CAS0S0.book Page 9 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

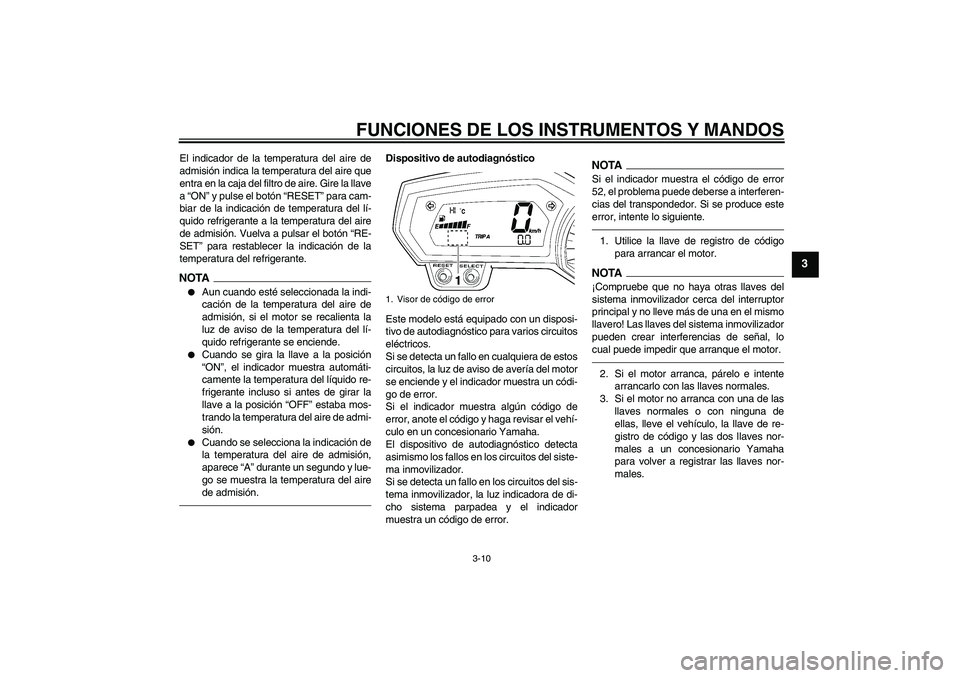

El indicador de la temperatura del aire de
admisión indica la temperatura del aire que
entra en la caja del filtro de aire. Gire la llave
a “ON” y pulse el botón “RESET” para cam-
biar de la indicación de temperatura del lí-
quido refrigerante a la temperatura del aire
de admisión. Vuelva a pulsar el botón “RE-
SET” para restablecer la indicación de la
temperatura del refrigerante.NOTA

Aun cuando esté seleccionada la indi-
cación de la temperatura del aire de
admisión, si el motor se recalienta la
luz de aviso de la temperatura del lí-
quido refrigerante se enciende.


Cuando se gira la llave a la posición
“ON”, el indicador muestra automáti-
camente la temperatura del líquido re-
frigerante incluso si antes de girar la
llave a la posición “OFF” estaba mos-
trando la temperatura del aire de admi-
sión.


Cuando se selecciona la indicación de
la temperatura del aire de admisión,
aparece “A” durante un segundo y lue-
go se muestra la temperatura del aire
de admisión.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, la luz de aviso de avería del motor
se enciende y el indicador muestra un códi-
go de error.
Si el indicador muestra algún código de
error, anote el código y haga revisar el vehí-
culo en un concesionario Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el indicador
muestra un código de error.
NOTASi el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce este
error, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.NOTA¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
1. Visor de código de error
U1CAS0S0.book Page 10 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
ATENCIÓN
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible

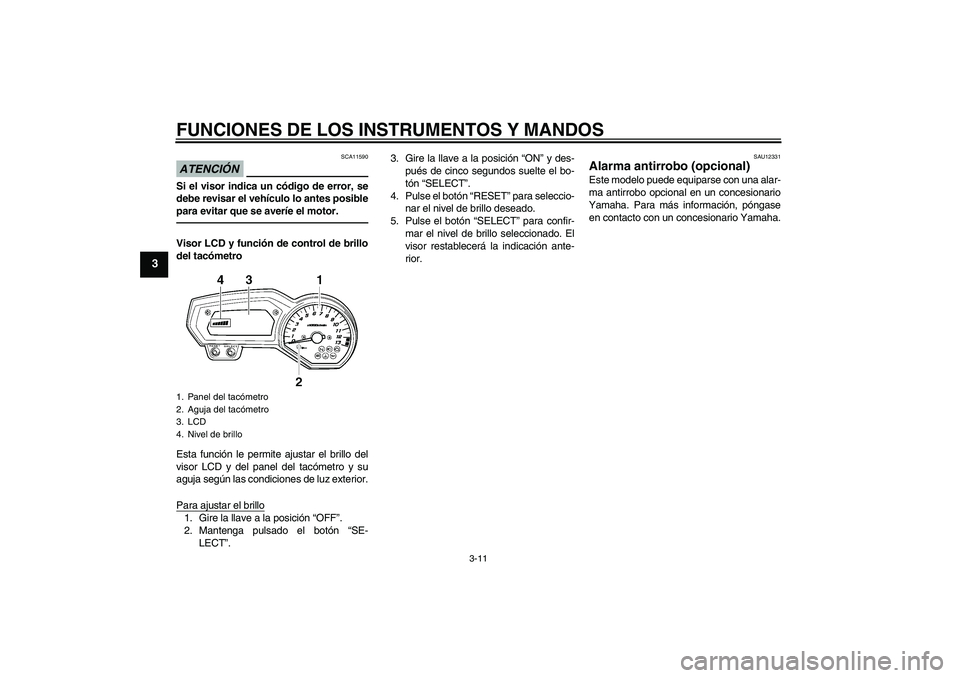

para evitar que se averíe el motor.Visor LCD y función de control de brillo
del tacómetro
Esta función le permite ajustar el brillo del
visor LCD y del panel del tacómetro y su
aguja según las condiciones de luz exterior.
Para ajustar el brillo1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “SE-
LECT”.3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
4. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado.
5. Pulse el botón “SELECT” para confir-
mar el nivel de brillo seleccionado. El
visor restablecerá la indicación ante-
rior.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
1. Panel del tacómetro
2. Aguja del tacómetro
3. LCD
4. Nivel de brilloU1CAS0S0.book Page 11 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3

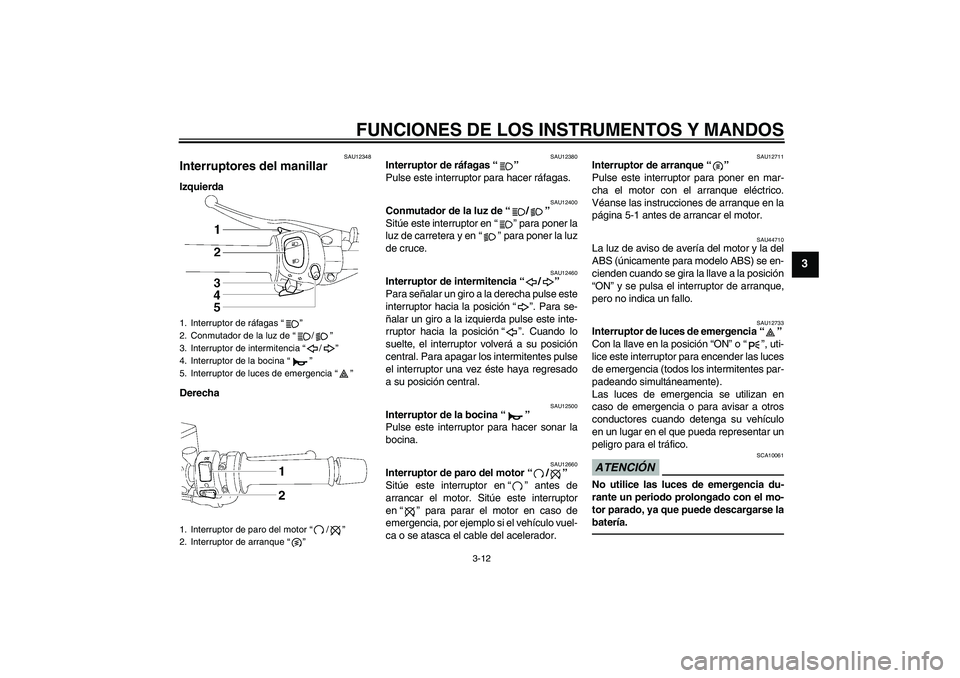

SAU12348
Interruptores del manillar Izquierda
Derecha
SAU12380
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU44710
La luz de aviso de avería del motor y la del
ABS (únicamente para modelo ABS) se en-
cienden cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia“”
Con la llave en la posición “ON” o“”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
1. Interruptor de ráfagas“”
2. Conmutador de la luz de“/”
3. Interruptor de intermitencia“/”
4. Interruptor de la bocina“”
5. Interruptor de luces de emergencia“”
1. Interruptor de paro del motor“/”
2. Interruptor de arranque“”
U1CAS0S0.book Page 12 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3

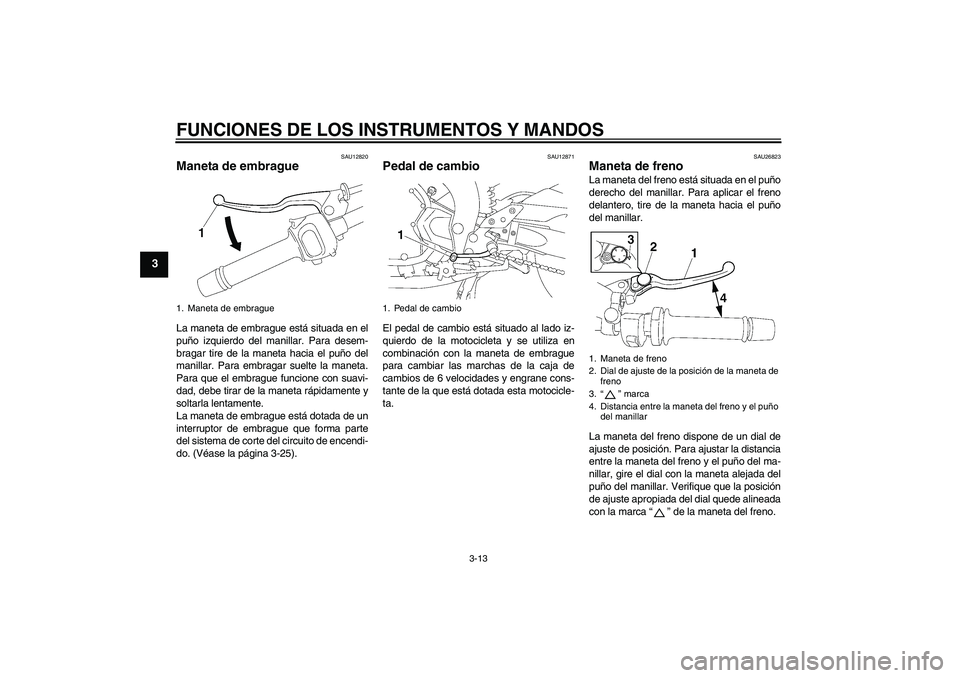

SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-25).
SAU12871
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.
SAU26823
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca“” de la maneta del freno.
1. Maneta de embrague
1. Pedal de cambio
1. Maneta de freno
2. Dial de ajuste de la posición de la maneta de
freno
3.“” marca
4. Distancia entre la maneta del freno y el puño
del manillar
U1CAS0S0.book Page 13 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3

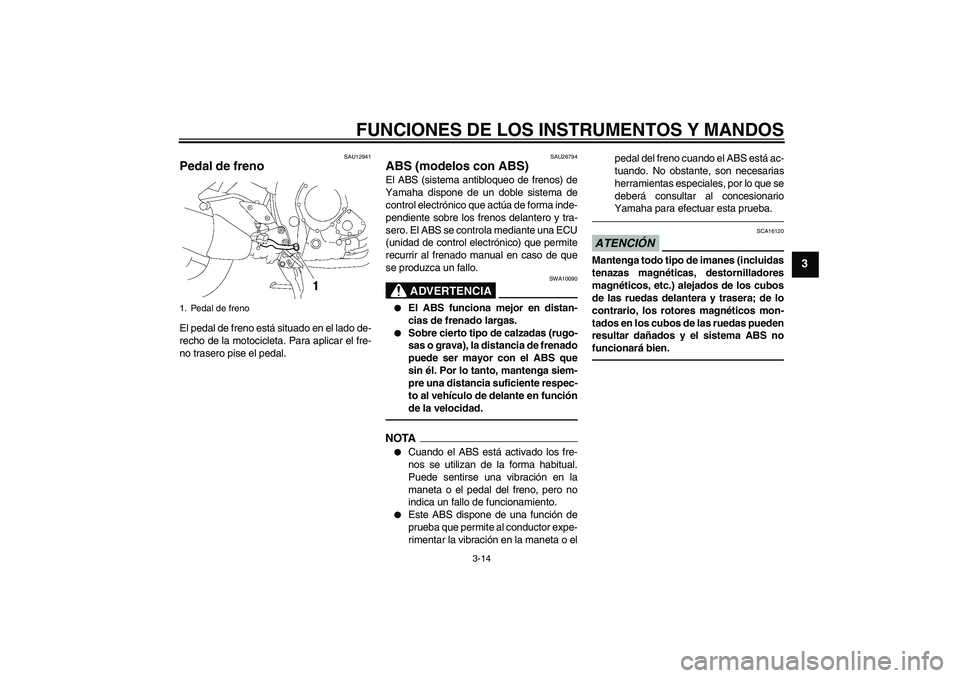

SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU26794
ABS (modelos con ABS) El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS se controla mediante una ECU
(unidad de control electrónico) que permite
recurrir al frenado manual en caso de que
se produzca un fallo.
ADVERTENCIA
SWA10090


El ABS funciona mejor en distan-
cias de frenado largas.


Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en función
de la velocidad.
NOTA

Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede sentirse una vibración en la
maneta o el pedal del freno, pero no
indica un fallo de funcionamiento.


Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o elpedal del freno cuando el ABS está ac-
tuando. No obstante, son necesarias
herramientas especiales, por lo que se
deberá consultar al concesionario
Yamaha para efectuar esta prueba.
ATENCIÓN
SCA16120
Mantenga todo tipo de imanes (incluidas
tenazas magnéticas, destornilladores
magnéticos, etc.) alejados de los cubos
de las ruedas delantera y trasera; de lo
contrario, los rotores magnéticos mon-
tados en los cubos de las ruedas pueden
resultar dañados y el sistema ABS no
funcionará bien.
1. Pedal de freno
U1CAS0S0.book Page 14 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3

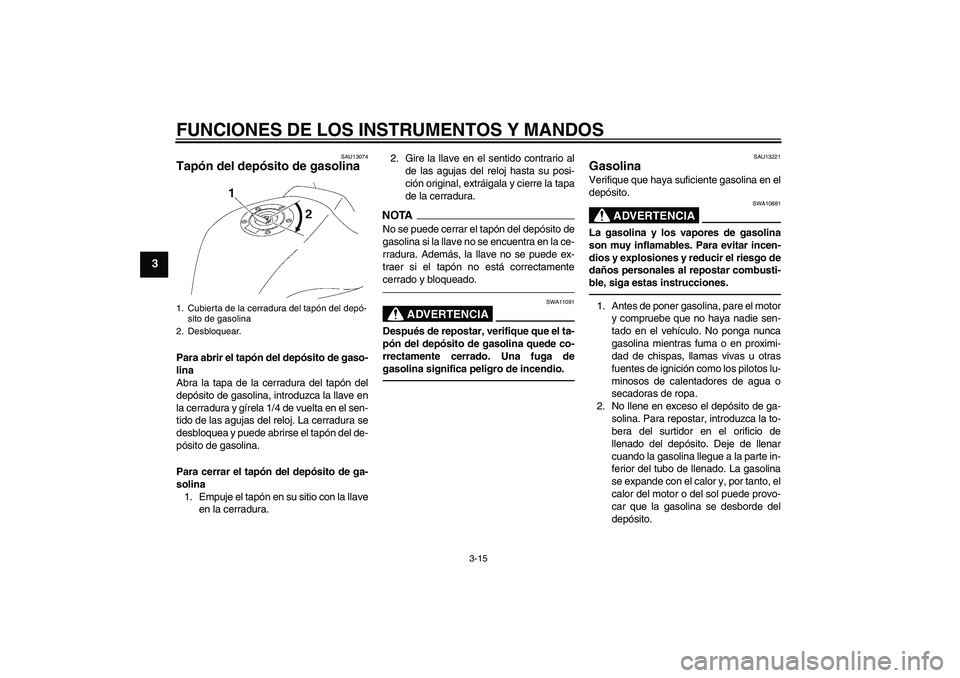

SAU13074
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.
SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.U1CAS0S0.book Page 15 Thursday, September 9, 2010 10:22 AM
