YAMAHA FZ1 S 2011 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6

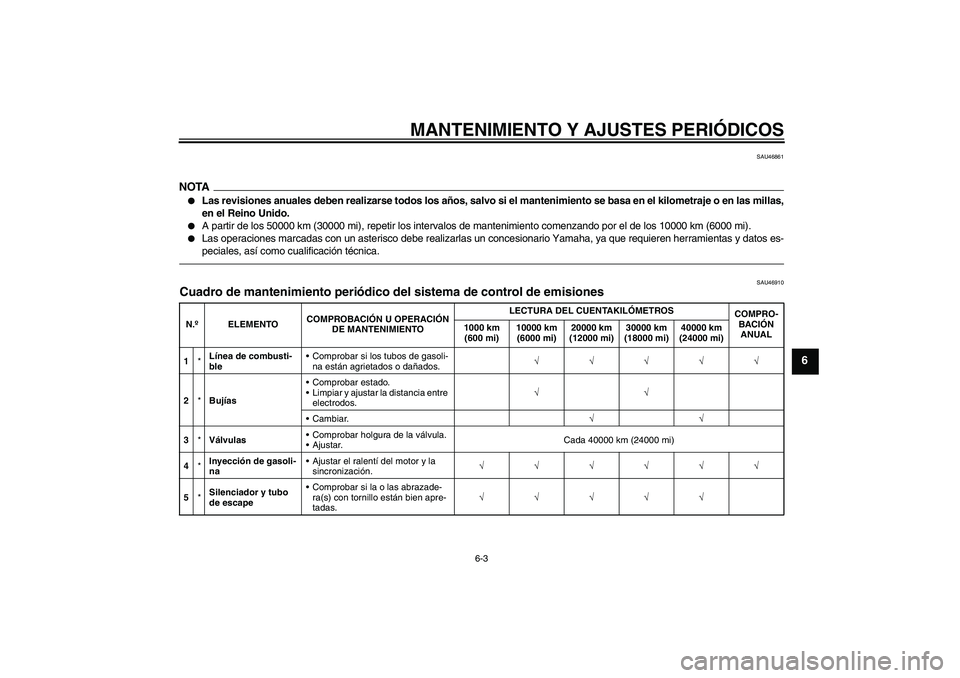

SAU46861
NOTA

Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.


A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46910
Cuadro de mantenimiento periódico del sistema de control de emisiones N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Línea de combusti-
bleComprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2*BujíasComprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.Cada 40000 km (24000 mi)
4*Inyección de gasoli-
naAjustar el ralentí del motor y la
sincronización.√√√√√√
5*Silenciador y tubo
de escapeComprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas.√√√√√
U1CAS0S0.book Page 3 Thursday, September 9, 2010 10:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6

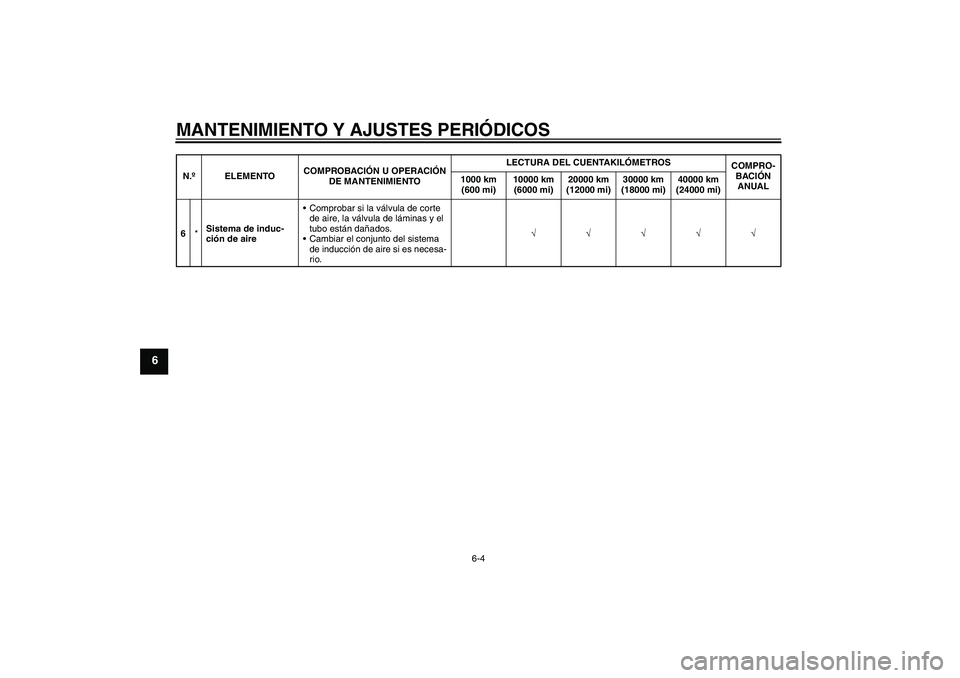

6*Sistema de induc-
ción de aireComprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar el conjunto del sistema
de inducción de aire si es necesa-
rio.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CAS0S0.book Page 4 Thursday, September 9, 2010 10:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAU1770C

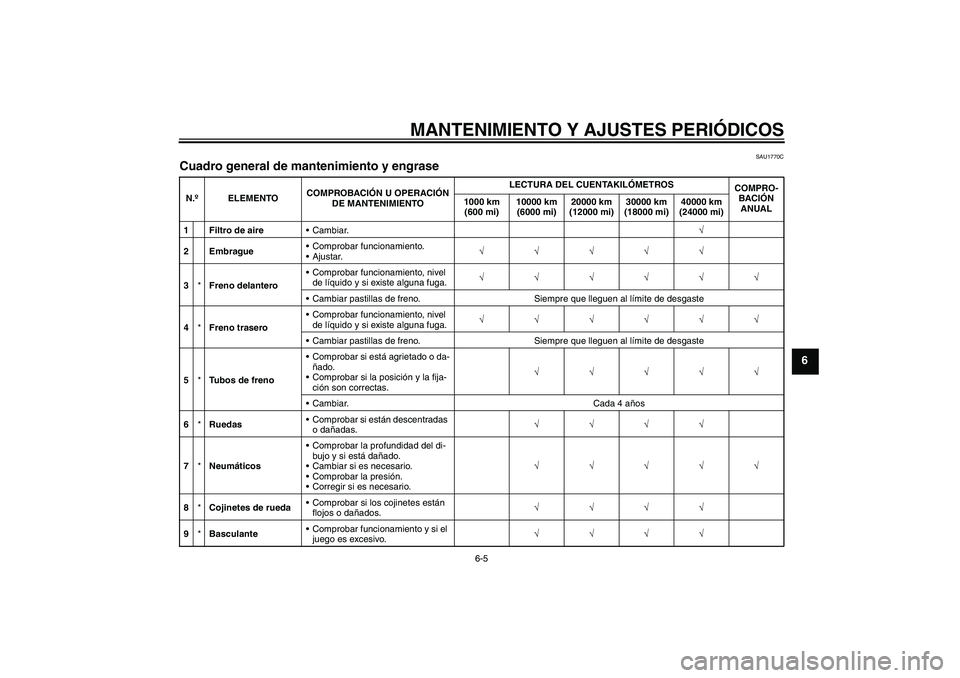

Cuadro general de mantenimiento y engrase N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 Filtro de aireCambiar.√
2 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
3*Freno delanteroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno traseroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Tubos de frenoComprobar si está agrietado o da-
ñado.
Comprobar si la posición y la fija-
ción son correctas.√√√√√
Cambiar. Cada 4 años
6*RuedasComprobar si están descentradas
o dañadas.√√√√
7*NeumáticosComprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
8*Cojinetes de ruedaComprobar si los cojinetes están
flojos o dañados.√√√√
9*BasculanteComprobar funcionamiento y si el
juego es excesivo.√√√√
U1CAS0S0.book Page 5 Thursday, September 9, 2010 10:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6

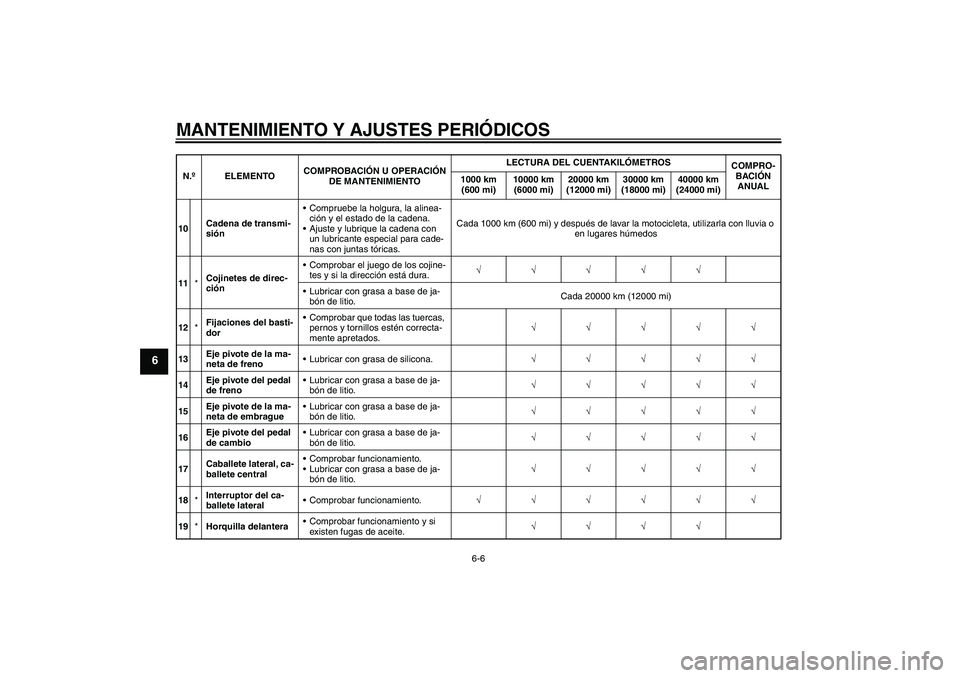

10Cadena de transmi-
siónCompruebe la holgura, la alinea-
ción y el estado de la cadena.
Ajuste y lubrique la cadena con
un lubricante especial para cade-
nas con juntas tóricas.Cada 1000 km (600 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
11*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 20000 km (12000 mi)
12*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
13Eje pivote de la ma-
neta de frenoLubricar con grasa de silicona.√√√√√
14Eje pivote del pedal
de frenoLubricar con grasa a base de ja-
bón de litio.√√√√√
15Eje pivote de la ma-
neta de embragueLubricar con grasa a base de ja-
bón de litio.√√√√√
16Eje pivote del pedal
de cambioLubricar con grasa a base de ja-
bón de litio.√√√√√
17Caballete lateral, ca-
ballete centralComprobar funcionamiento.
Lubricar con grasa a base de ja-
bón de litio.√√√√√
18*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√
19*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1CAS0S0.book Page 6 Thursday, September 9, 2010 10:22 AM

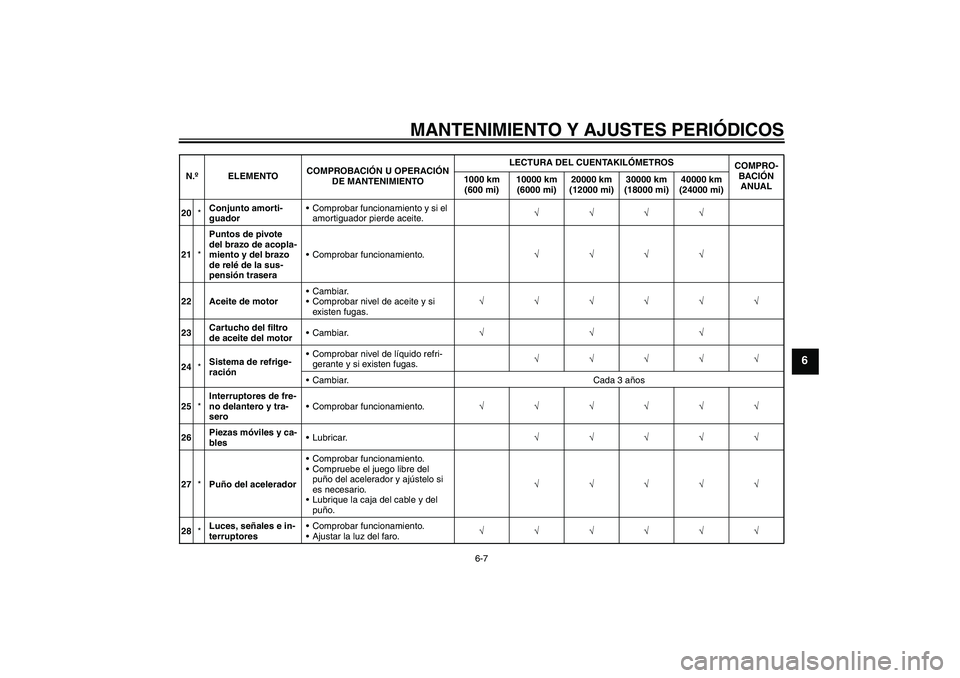

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
20*Conjunto amorti-
guadorComprobar funcionamiento y si el
amortiguador pierde aceite.√√√√
21*Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión traseraComprobar funcionamiento.√√√√
22 Aceite de motorCambiar.
Comprobar nivel de aceite y si
existen fugas.√√√√√√
23Cartucho del filtro
de aceite del motorCambiar.√√√
24*Sistema de refrige-
raciónComprobar nivel de líquido refri-
gerante y si existen fugas.√√√√√
Cambiar. Cada 3 años
25*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
26Piezas móviles y ca-
blesLubricar.√√√√√
27*Puño del aceleradorComprobar funcionamiento.
Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
Lubrique la caja del cable y del
puño.√√√√√
28*Luces, señales e in-
terruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CAS0S0.book Page 7 Thursday, September 9, 2010 10:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18680

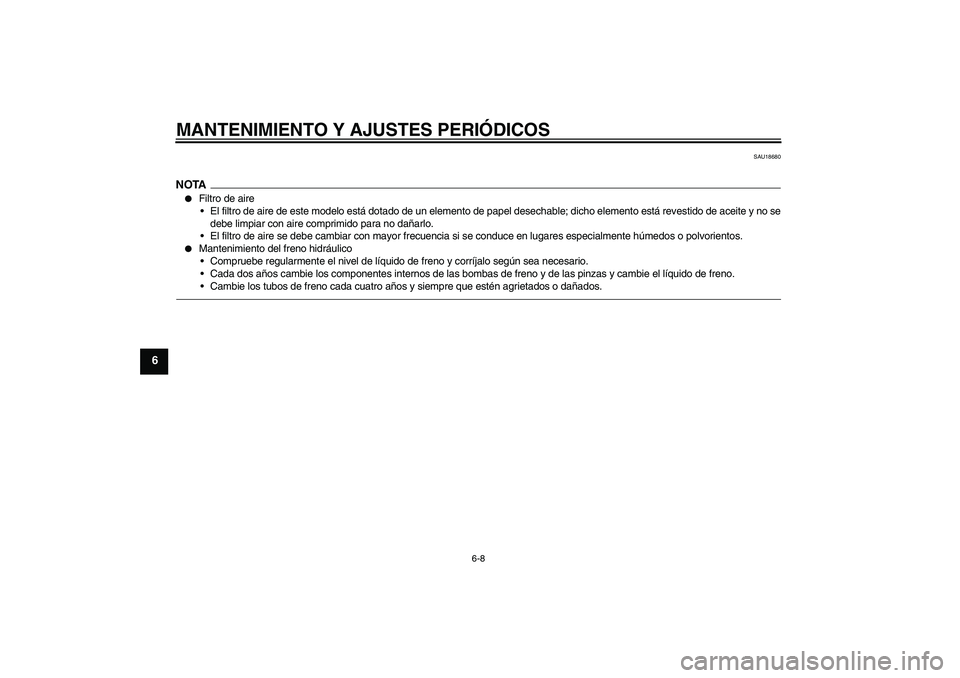

NOTA

Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no se
debe limpiar con aire comprimido para no dañarlo.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U1CAS0S0.book Page 8 Thursday, September 9, 2010 10:22 AM

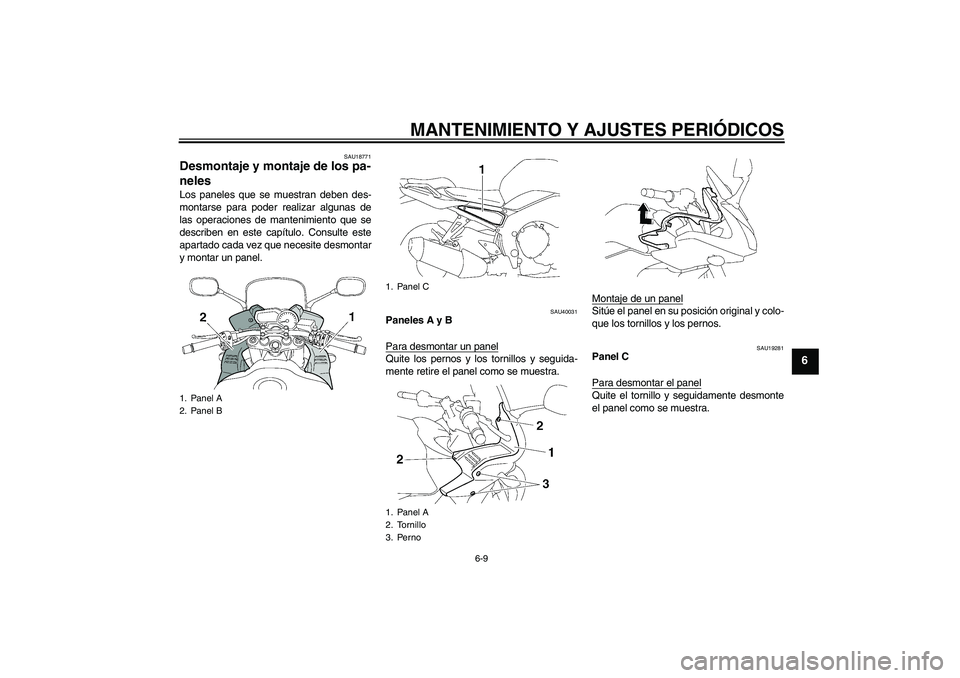

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18771
Desmontaje y montaje de los pa-
neles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU40031
Paneles A y B
Para desmontar un panelQuite los pernos y los tornillos y seguida-
mente retire el panel como se muestra.Montaje de un panel
Sitúe el panel en su posición original y colo-
que los tornillos y los pernos.
SAU19281
Panel C
Para desmontar el panelQuite el tornillo y seguidamente desmonte
el panel como se muestra.
1. Panel A
2. Panel B
1. Panel C
1. Panel A
2. Tornillo
3. Perno
U1CAS0S0.book Page 9 Thursday, September 9, 2010 10:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6

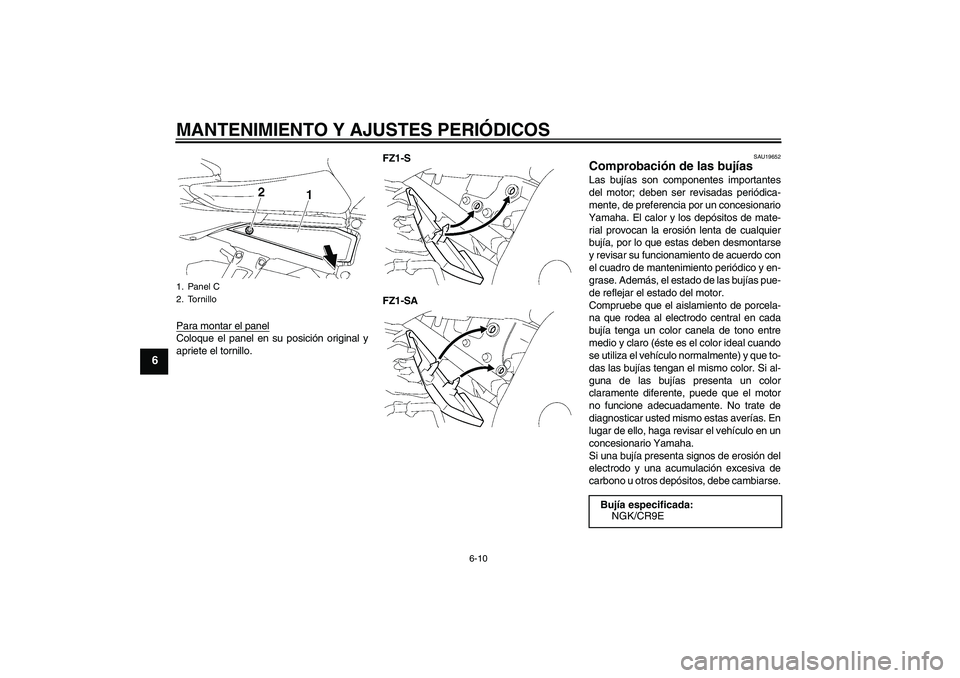

Para montar el panelColoque el panel en su posición original y
apriete el tornillo.FZ1-S
FZ1-SA
SAU19652
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
1. Panel C
2. Tornillo
Bujía especificada:
NGK/CR9E
U1CAS0S0.book Page 10 Thursday, September 9, 2010 10:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6

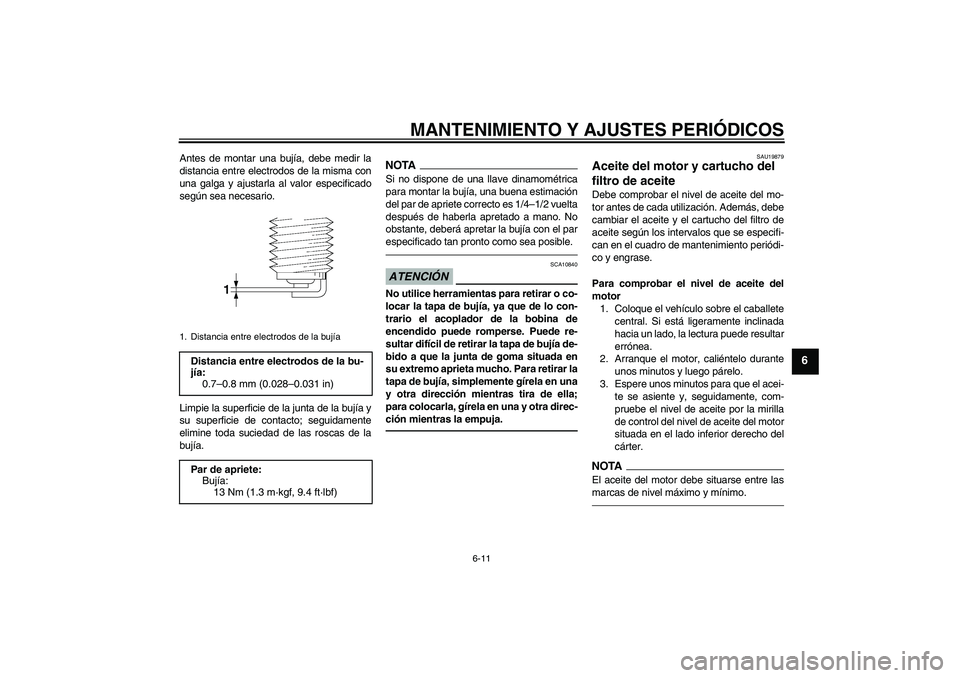

Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.ATENCIÓN
SCA10840
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acoplador de la bobina de
encendido puede romperse. Puede re-
sultar difícil de retirar la tapa de bujía de-
bido a que la junta de goma situada en
su extremo aprieta mucho. Para retirar la
tapa de bujía, simplemente gírela en una
y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra direc-
ción mientras la empuja.
SAU19879
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y, seguidamente, com-
pruebe el nivel de aceite por la mirilla
de control del nivel de aceite del motor
situada en el lado inferior derecho del
cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1CAS0S0.book Page 11 Thursday, September 9, 2010 10:22 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6

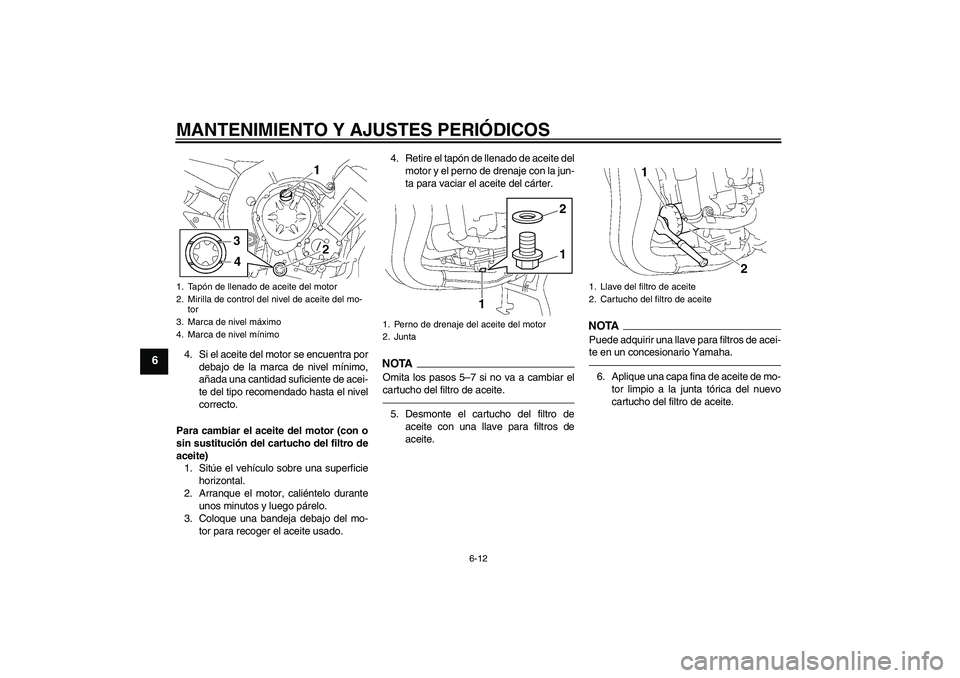

4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta el nivel
correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.4. Retire el tapón de llenado de aceite del
motor y el perno de drenaje con la jun-
ta para vaciar el aceite del cárter.
NOTAOmita los pasos 5–7 si no va a cambiar el
cartucho del filtro de aceite.5. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
NOTAPuede adquirir una llave para filtros de acei-
te en un concesionario Yamaha.6. Aplique una capa fina de aceite de mo-
tor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del mo-
tor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
2. Junta
1
1
2
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
U1CAS0S0.book Page 12 Thursday, September 9, 2010 10:22 AM
