YAMAHA FZ1 S 2011 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

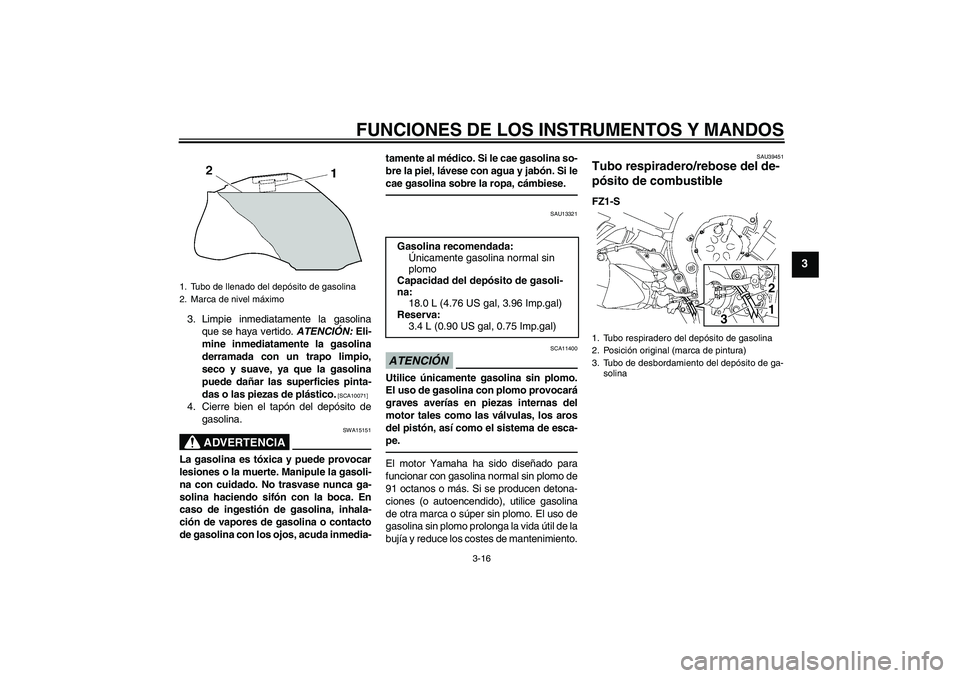

3-16
3
3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU13321
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAU39451
Tubo respiradero/rebose del de-
pósito de combustible FZ1-S
1. Tubo de llenado del depósito de gasolina
2. Marca de nivel máximo
Gasolina recomendada:
Únicamente gasolina normal sin
plomo
Capacidad del depósito de gasoli-
na:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Reserva:
3.4 L (0.90 US gal, 0.75 Imp.gal)
1. Tubo respiradero del depósito de gasolina
2. Posición original (marca de pintura)
3. Tubo de desbordamiento del depósito de ga-
solina
3
21
U1CAS0S0.book Page 16 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

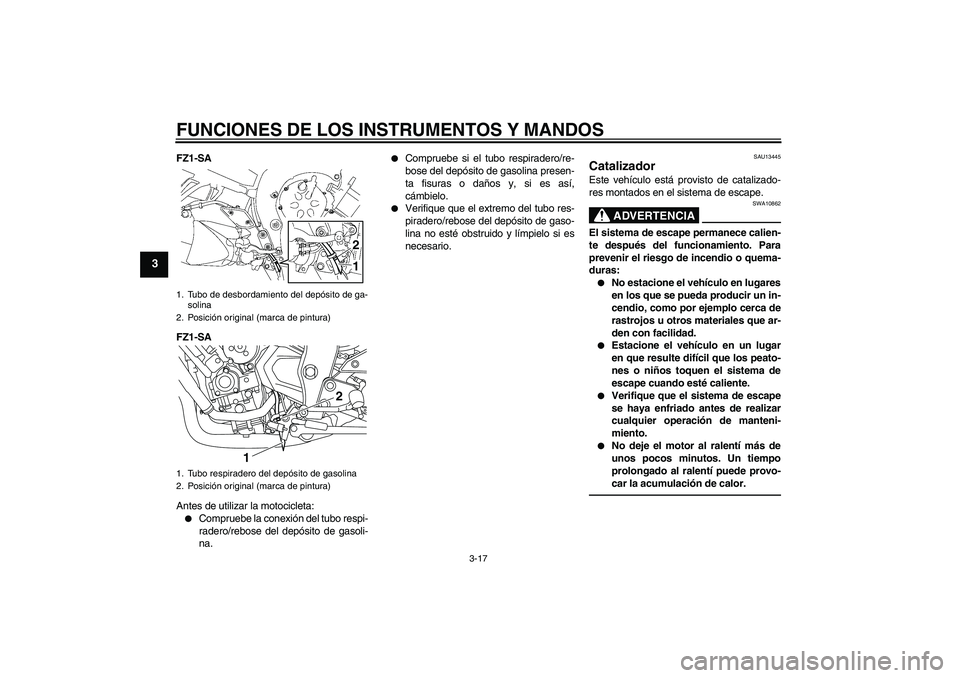

3-17
3
FZ1-SA
FZ1-SA
Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.


Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
SAU13445
Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:

No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.


Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.


Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.


No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
1. Tubo de desbordamiento del depósito de ga-
solina
2. Posición original (marca de pintura)
1. Tubo respiradero del depósito de gasolina
2. Posición original (marca de pintura)
21
12
U1CAS0S0.book Page 17 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

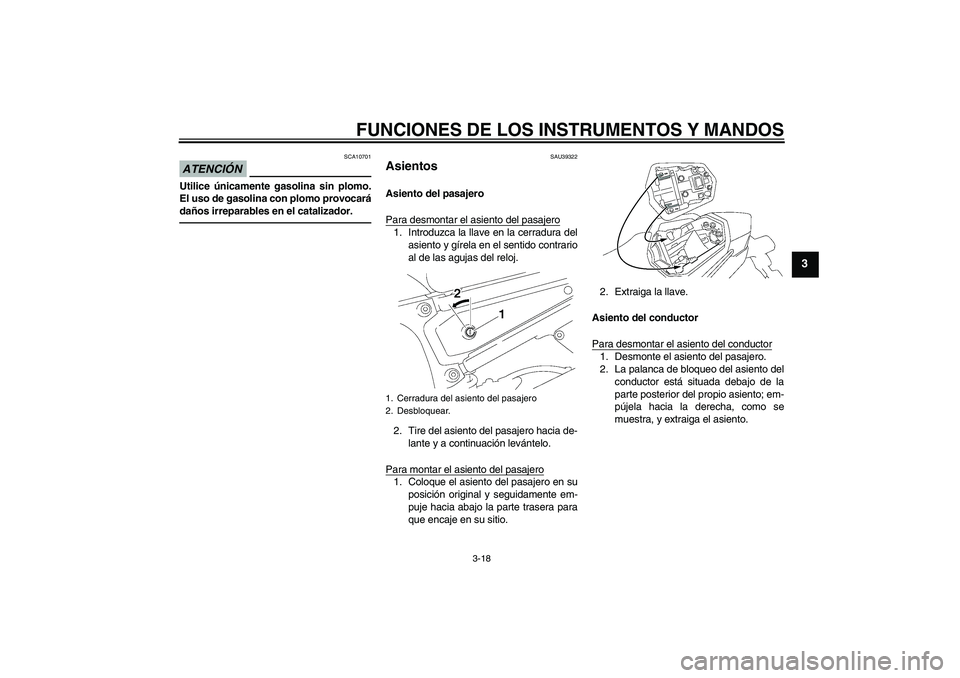

3-18
3
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU39322
Asientos Asiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Tire del asiento del pasajero hacia de-
lante y a continuación levántelo.
Para montar el asiento del pasajero1. Coloque el asiento del pasajero en su
posición original y seguidamente em-
puje hacia abajo la parte trasera para
que encaje en su sitio.2. Extraiga la llave.
Asiento del conductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. La palanca de bloqueo del asiento del
conductor está situada debajo de la
parte posterior del propio asiento; em-
pújela hacia la derecha, como se
muestra, y extraiga el asiento.
1. Cerradura del asiento del pasajero
2. Desbloquear.
U1CAS0S0.book Page 18 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

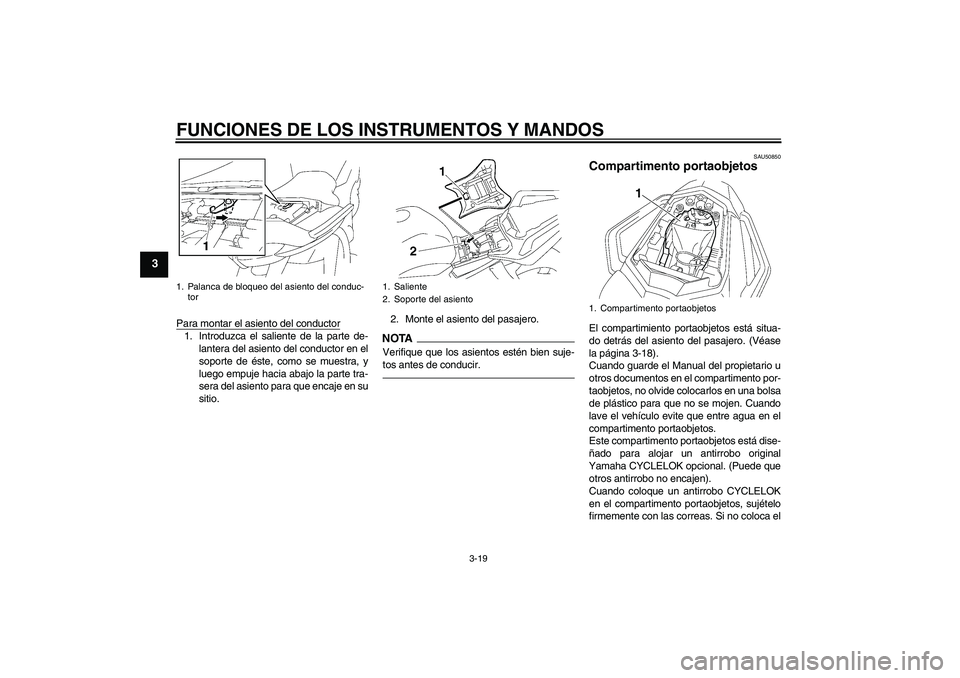

3-19
3
Para montar el asiento del conductor1. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte de éste, como se muestra, y
luego empuje hacia abajo la parte tra-
sera del asiento para que encaje en su
sitio.2. Monte el asiento del pasajero.
NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
SAU50850
Compartimento portaobjetos El compartimiento portaobjetos está situa-
do detrás del asiento del pasajero. (Véase
la página 3-18).
Cuando guarde el Manual del propietario u
otros documentos en el compartimento por-
taobjetos, no olvide colocarlos en una bolsa
de plástico para que no se mojen. Cuando
lave el vehículo evite que entre agua en el
compartimento portaobjetos.
Este compartimento portaobjetos está dise-
ñado para alojar un antirrobo original
Yamaha CYCLELOK opcional. (Puede que
otros antirrobo no encajen).
Cuando coloque un antirrobo CYCLELOK
en el compartimento portaobjetos, sujételo
firmemente con las correas. Si no coloca el
1. Palanca de bloqueo del asiento del conduc-
tor
1. Saliente
2. Soporte del asiento
1. Compartimento portaobjetos
1
U1CAS0S0.book Page 19 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

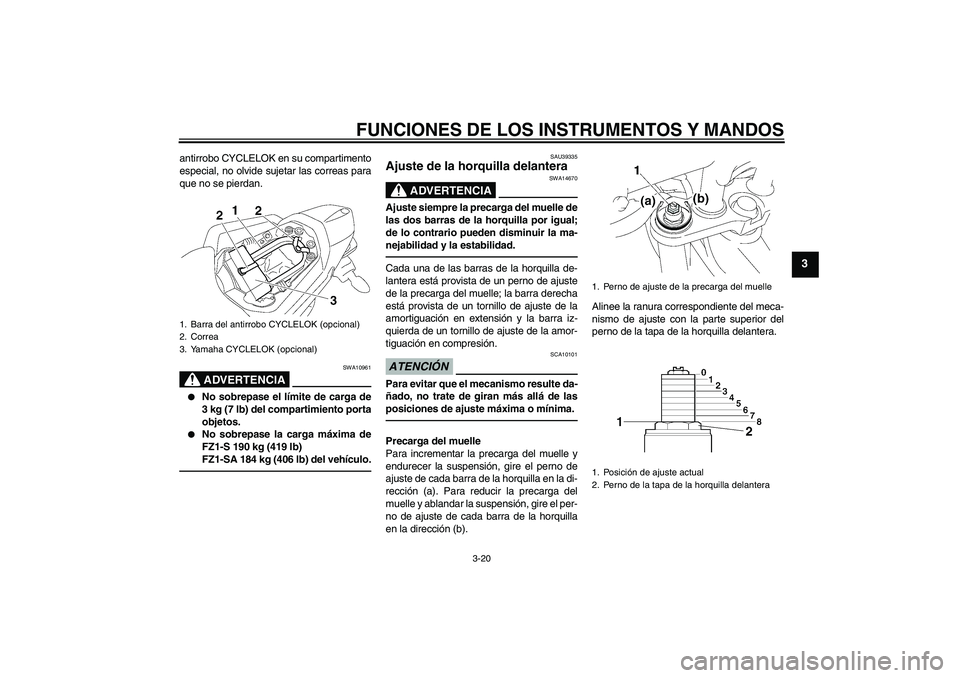

3-20
3
antirrobo CYCLELOK en su compartimento
especial, no olvide sujetar las correas para
que no se pierdan.
ADVERTENCIA
SWA10961


No sobrepase el límite de carga de
3 kg (7 lb) del compartimiento porta
objetos.


No sobrepase la carga máxima de
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb) del vehículo.
SAU39335
Ajuste de la horquilla delantera
ADVERTENCIA
SWA14670
Ajuste siempre la precarga del muelle de
las dos barras de la horquilla por igual;
de lo contrario pueden disminuir la ma-
nejabilidad y la estabilidad.Cada una de las barras de la horquilla de-
lantera está provista de un perno de ajuste
de la precarga del muelle; la barra derecha
está provista de un tornillo de ajuste de la
amortiguación en extensión y la barra iz-
quierda de un tornillo de ajuste de la amor-
tiguación en compresión.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior del
perno de la tapa de la horquilla delantera.
1. Barra del antirrobo CYCLELOK (opcional)
2. Correa
3. Yamaha CYCLELOK (opcional)
1. Perno de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Perno de la tapa de la horquilla delantera
U1CAS0S0.book Page 20 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla delantera. Para incrementar la exten-
sión y endurecerla, gire el tornillo de ajuste
en la dirección (a). Para reducir la extensión
y ablandarla, gire el tornillo de ajuste en la
dirección (b).NOTAAsegúrese de efectuar este ajuste en la ba-
rra derecha de la horquilla delantera.
Hidráulico de compresión
La amortiguación en compresión se ajusta
únicamente en la barra izquierda de la hor-
quilla delantera. Para incrementar la com-
presión y endurecerla, gire el tornillo de
ajuste en la dirección (a). Para reducir la
compresión y ablandarla, gire el tornillo de
ajuste en la dirección (b).
NOTAAsegúrese de efectuar este ajuste en la ba-
rra izquierda de la horquilla delantera.
Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
8
Normal:
5.5
Máxima (dura):
0
1. Tornillo de ajuste del hidráulico de extensiónPosición de ajuste de la extensión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
18 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Tornillo de ajuste del hidráulico de compre-
siónPosición de ajuste de la compre-
sión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
5 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U1CAS0S0.book Page 21 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

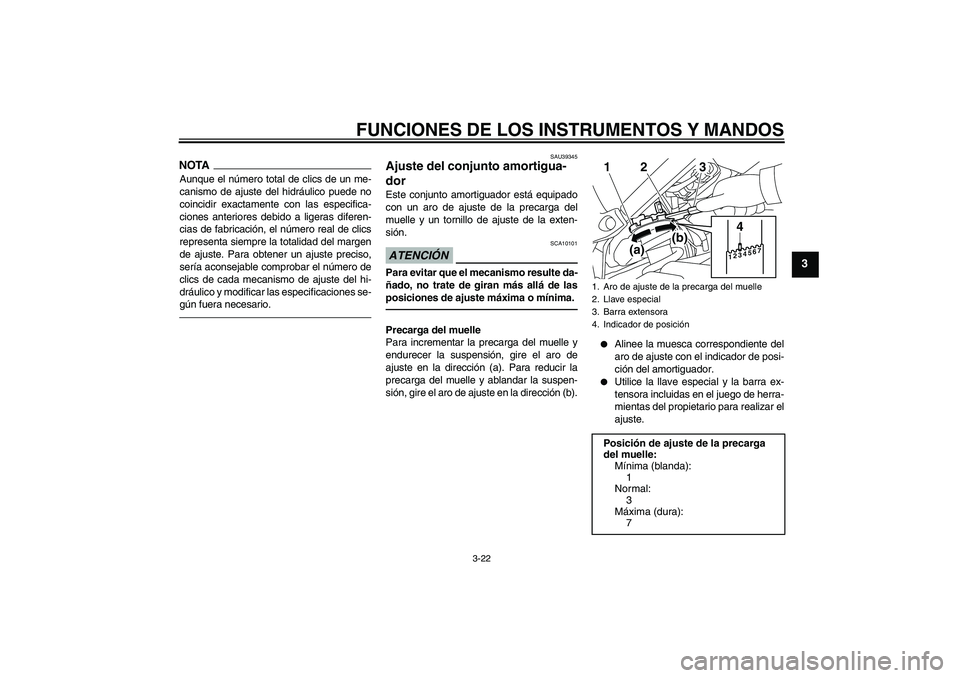

3-22
3
NOTAAunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
SAU39345
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).


Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.


Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste.
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Barra extensora
4. Indicador de posición
Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
1234567
12 3
4
(a)(b)
U1CAS0S0.book Page 22 Thursday, September 9, 2010 10:22 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

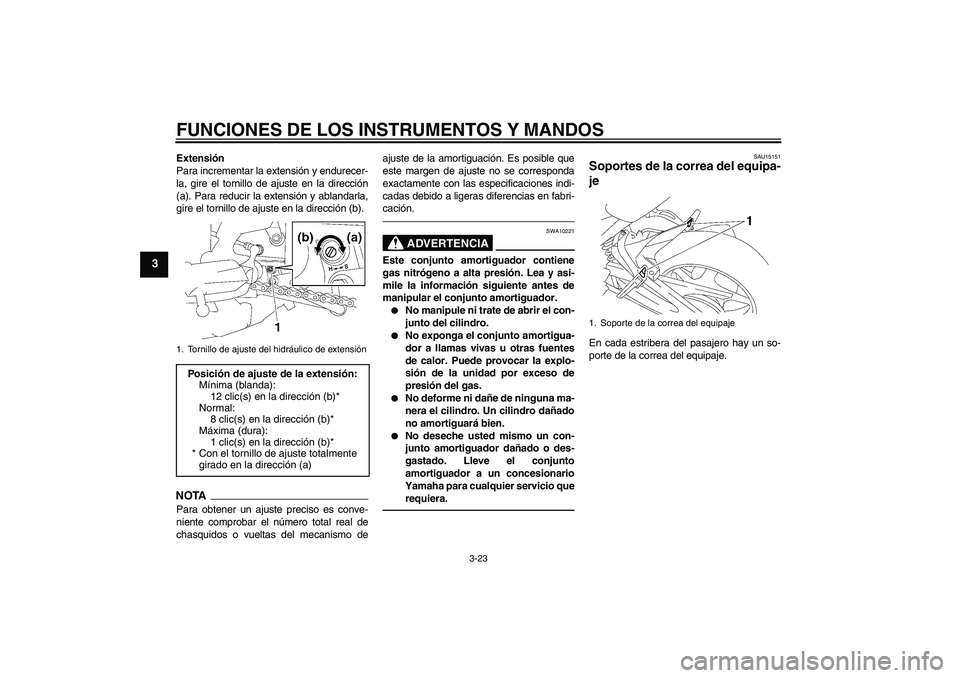

3-23
3
Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas del mecanismo deajuste de la amortiguación. Es posible que
este margen de ajuste no se corresponda
exactamente con las especificaciones indi-
cadas debido a ligeras diferencias en fabri-
cación.
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.

No manipule ni trate de abrir el con-
junto del cilindro.


No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.


No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU15151
Soportes de la correa del equipa-
je En cada estribera del pasajero hay un so-
porte de la correa del equipaje.
1. Tornillo de ajuste del hidráulico de extensiónPosición de ajuste de la extensión:
Mínima (blanda):
12 clic(s) en la dirección (b)*
Normal:
8 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Soporte de la correa del equipaje
U1CAS0S0.book Page 23 Thursday, September 9, 2010 10:22 AM

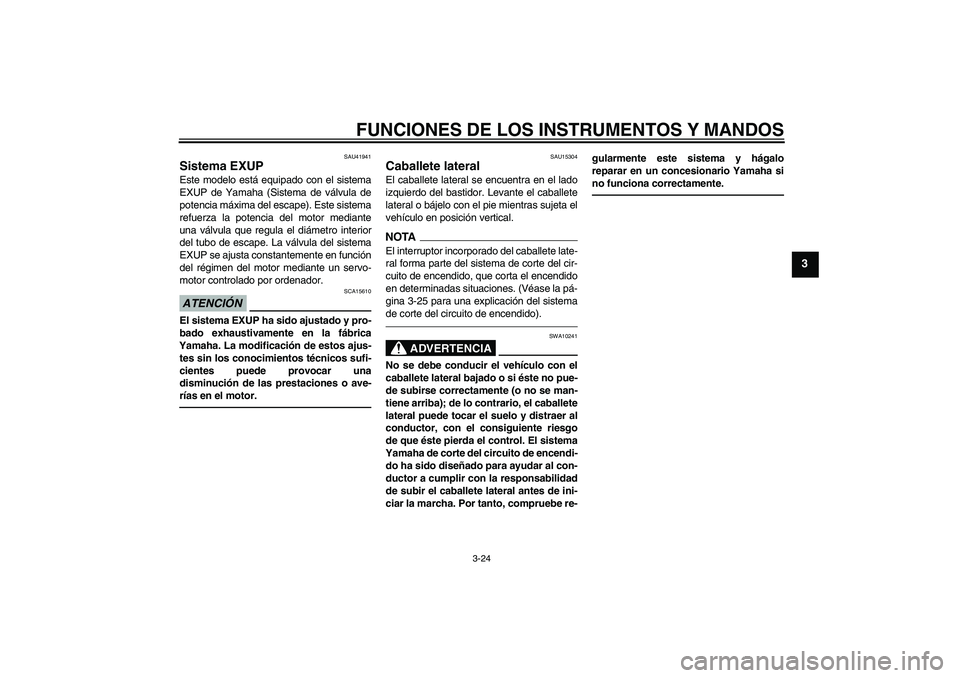

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-24
3
SAU41941
Sistema EXUP Este modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro interior
del tubo de escape. La válvula del sistema
EXUP se ajusta constantemente en función
del régimen del motor mediante un servo-
motor controlado por ordenador.ATENCIÓN
SCA15610
El sistema EXUP ha sido ajustado y pro-
bado exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-
rías en el motor.
SAU15304
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la pá-
gina 3-25 para una explicación del sistema
de corte del circuito de encendido).
ADVERTENCIA
SWA10241
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi-
do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re-gularmente este sistema y hágalo
reparar en un concesionario Yamaha si
no funciona correctamente.
U1CAS0S0.book Page 24 Thursday, September 9, 2010 10:22 AM

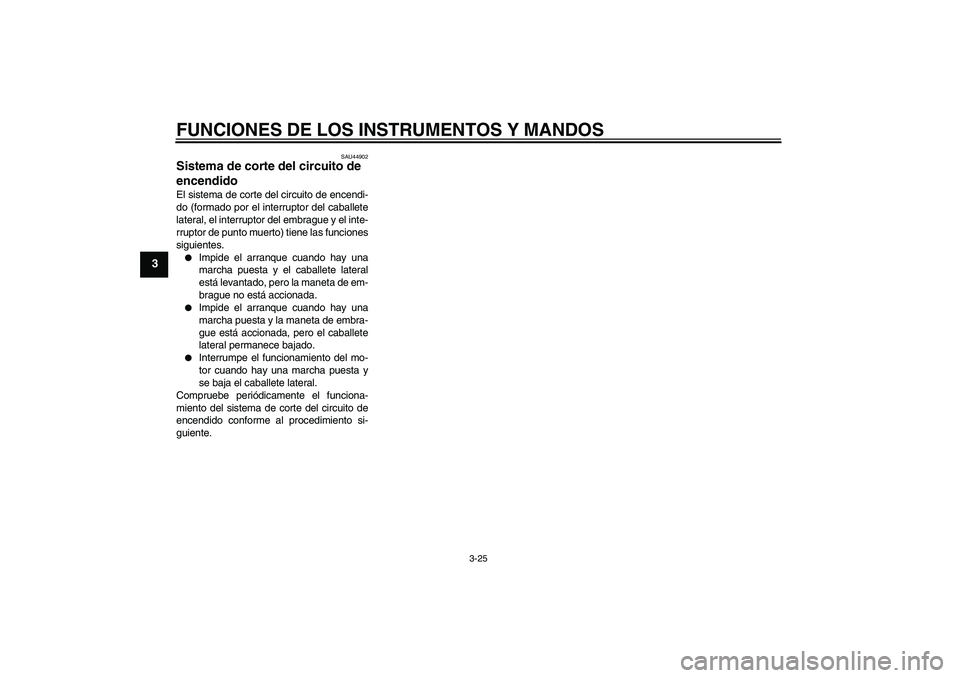

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
3
SAU44902
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.


Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.


Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U1CAS0S0.book Page 25 Thursday, September 9, 2010 10:22 AM
