YAMAHA FZ6 N 2005 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2005, Model line: FZ6 N, Model: YAMAHA FZ6 N 2005Pages: 90, tamaño PDF: 4.27 MB
Page 21 of 90

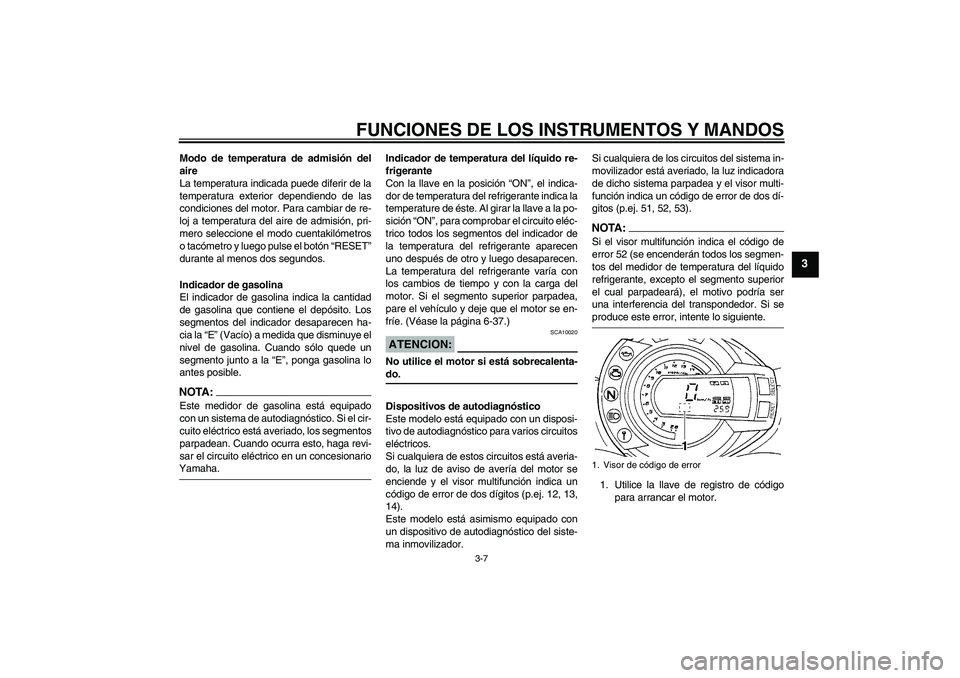

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
Modo de temperatura de admisión del
aire
La temperatura indicada puede diferir de la
temperatura exterior dependiendo de las
condiciones del motor. Para cambiar de re-
loj a temperatura del aire de admisión, pri-
mero seleccione el modo cuentakilómetros
o tacómetro y luego pulse el botón “RESET”
durante al menos dos segundos.
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (Vacío) a medida que disminuye el
nivel de gasolina. Cuando sólo quede un
segmento junto a la “E”, ponga gasolina lo
antes posible.NOTA :
Este medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el cir-
cuito eléctrico está averiado, los segmentos
parpadean. Cuando ocurra esto, haga revi-
sar el circuito eléctrico en un concesionarioYamaha.Indicador de temperatura del líquido re-
frigerante
Con la llave en la posición “ON”, el indica-
dor de temperatura del refrigerante indica la
temperature de éste. Al girar la llave a la po-
sición “ON”, para comprobar el circuito eléc-
trico todos los segmentos del indicador de
la temperatura del refrigerante aparecen
uno después de otro y luego desaparecen.
La temperatura del refrigerante varía con
los cambios de tiempo y con la carga del
motor. Si el segmento superior parpadea,
pare el vehículo y deje que el motor se en-
fríe. (Véase la página 6-37.)
ATENCION:
SCA10020
No utilice el motor si está sobrecalenta-do.
Dispositivos de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si cualquiera de estos circuitos está averia-
do, la luz de aviso de avería del motor se
enciende y el visor multifunción indica un
código de error de dos dígitos (p.ej. 12, 13,
14).
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.Si cualquiera de los circuitos del sistema in-
movilizador está averiado, la luz indicadora
de dicho sistema parpadea y el visor multi-
función indica un código de error de dos dí-
gitos (p.ej. 51, 52, 53).
NOTA :
Si el visor multifunción indica el código de
error 52 (se encenderán todos los segmen-
tos del medidor de temperatura del líquido
refrigerante, excepto el segmento superior
el cual parpadeará), el motivo podría ser
una interferencia del transpondedor. Si seproduce este error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.1. Visor de código de error
U1B3S1S0.book Page 7 Wednesday, July 7, 2004 12:10 PM

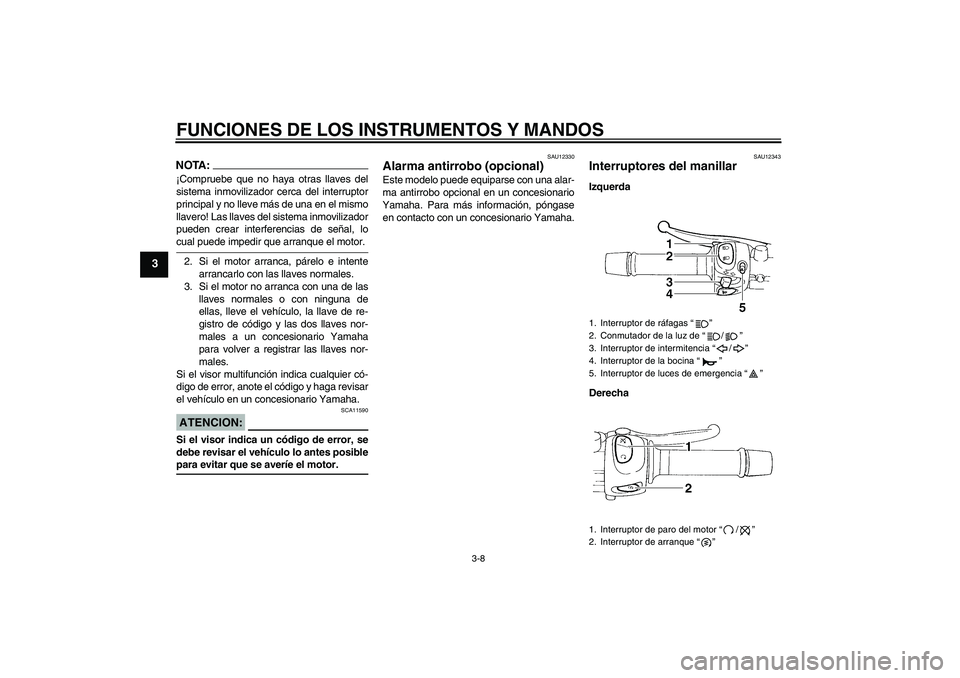

Page 22 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
NOTA:¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el visor multifunción indica cualquier có-
digo de error, anote el código y haga revisar
el vehículo en un concesionario Yamaha.ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.
SAU12330
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12343
Interruptores del manillar Izquerda
Derecha1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor de luces de emergencia “”
1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”
U1B3S1S0.book Page 8 Wednesday, July 7, 2004 12:10 PM
Page 23 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3

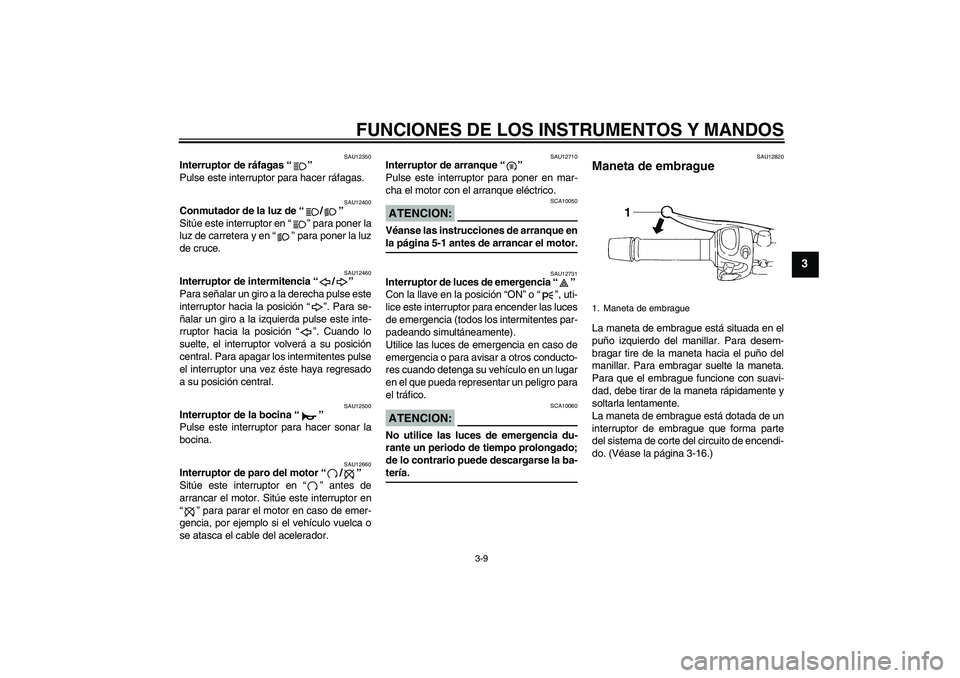

SAU12350
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU12731
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Utilice las luces de emergencia en caso de
emergencia o para avisar a otros conducto-
res cuando detenga su vehículo en un lugar
en el que pueda representar un peligro para
el tráfico.ATENCION:
SCA10060
No utilice las luces de emergencia du-
rante un periodo de tiempo prolongado;
de lo contrario puede descargarse la ba-tería.
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-16.)1. Maneta de embrague
U1B3S1S0.book Page 9 Wednesday, July 7, 2004 12:10 PM

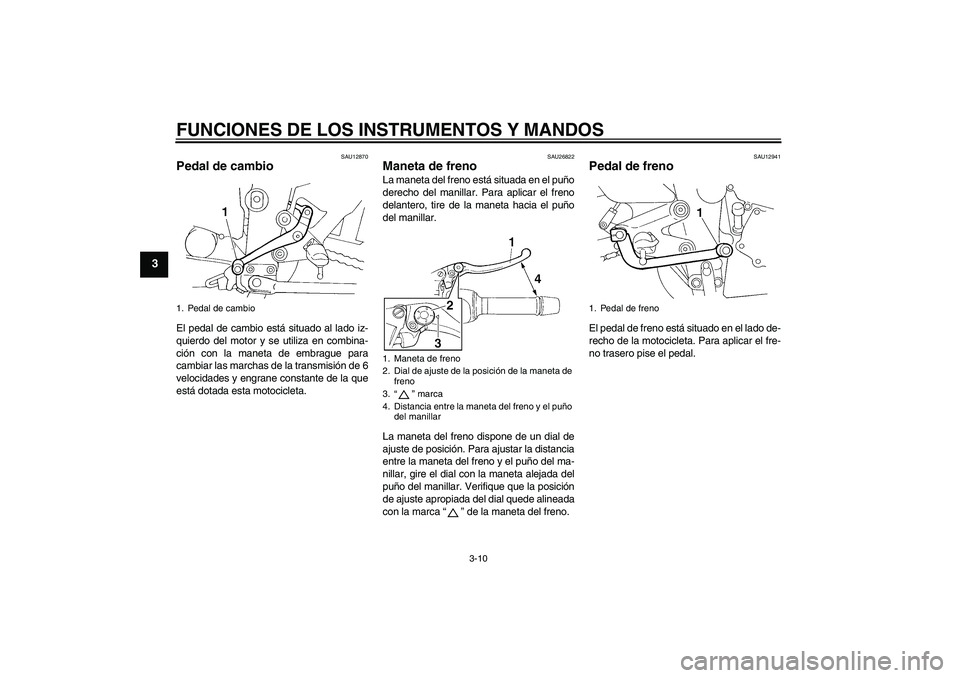

Page 24 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU26822
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca “” de la maneta del freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Pedal de cambio
1. Maneta de freno
2. Dial de ajuste de la posición de la maneta de
freno
3.“” marca
4. Distancia entre la maneta del freno y el puño
del manillar
1. Pedal de freno
U1B3S1S0.book Page 10 Wednesday, July 7, 2004 12:10 PM

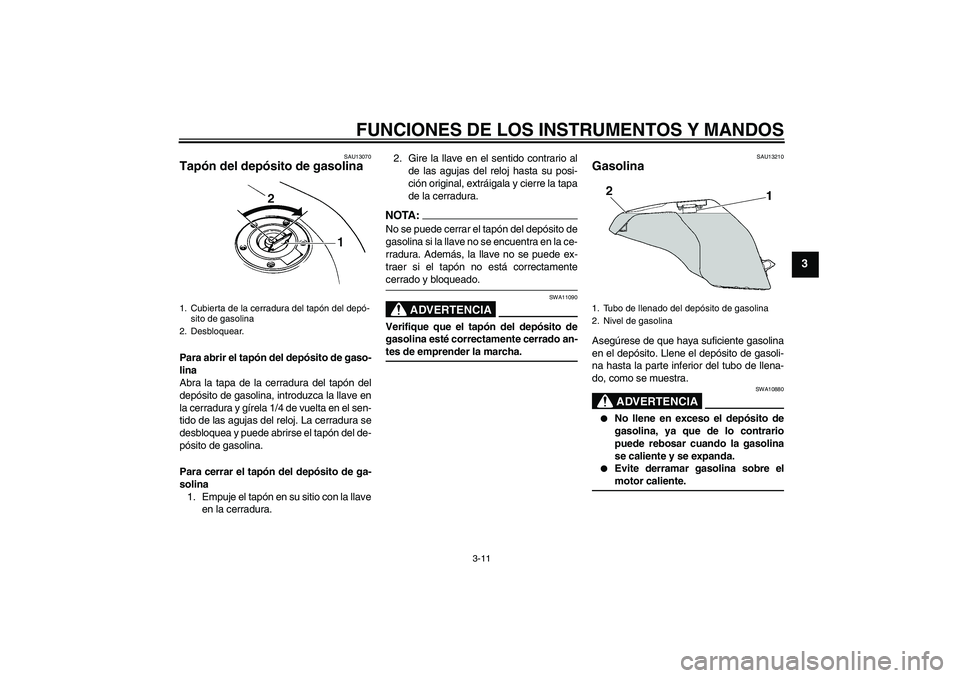

Page 25 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU13070
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
SAU13210
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Llene el depósito de gasoli-
na hasta la parte inferior del tubo de llena-
do, como se muestra.
ADVERTENCIA
SWA10880
No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.
Evite derramar gasolina sobre elmotor caliente.
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
U1B3S1S0.book Page 11 Wednesday, July 7, 2004 12:10 PM

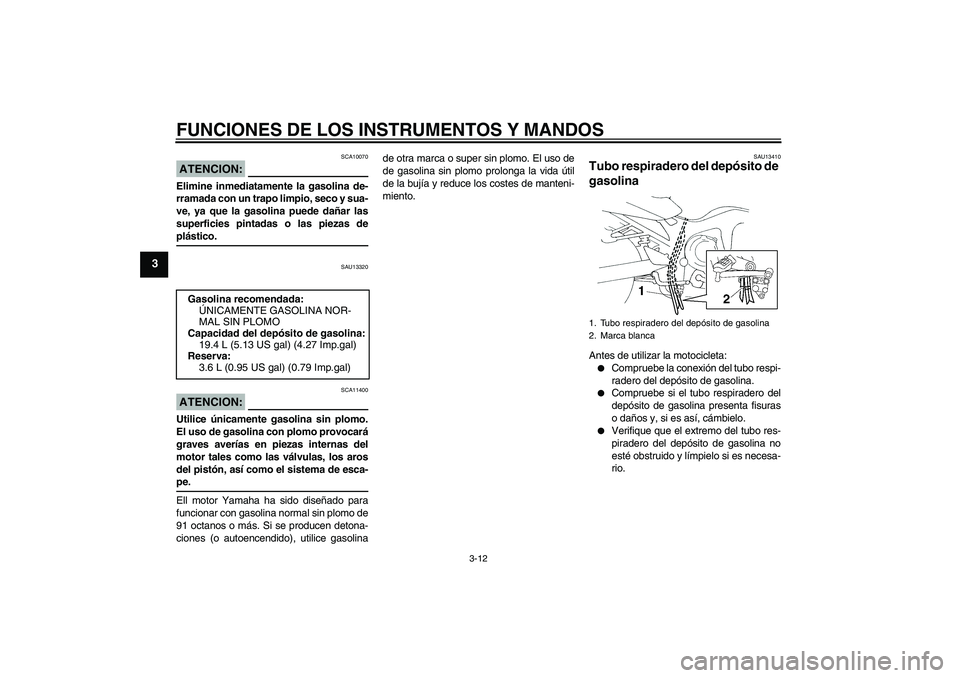

Page 26 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU13320
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
Ell motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca o super sin plomo. El uso de
de gasolina sin plomo prolonga la vida útil
de la bujía y reduce los costes de manteni-
miento.
SAU13410
Tubo respiradero del depósito de
gasolina Antes de utilizar la motocicleta:
Compruebe la conexión del tubo respi-
radero del depósito de gasolina.
Compruebe si el tubo respiradero del
depósito de gasolina presenta fisuras
o daños y, si es así, cámbielo.
Verifique que el extremo del tubo res-
piradero del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio. Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Reserva:
3.6 L (0.95 US gal) (0.79 Imp.gal)
1. Tubo respiradero del depósito de gasolina
2. Marca blanca
U1B3S1S0.book Page 12 Wednesday, July 7, 2004 12:10 PM

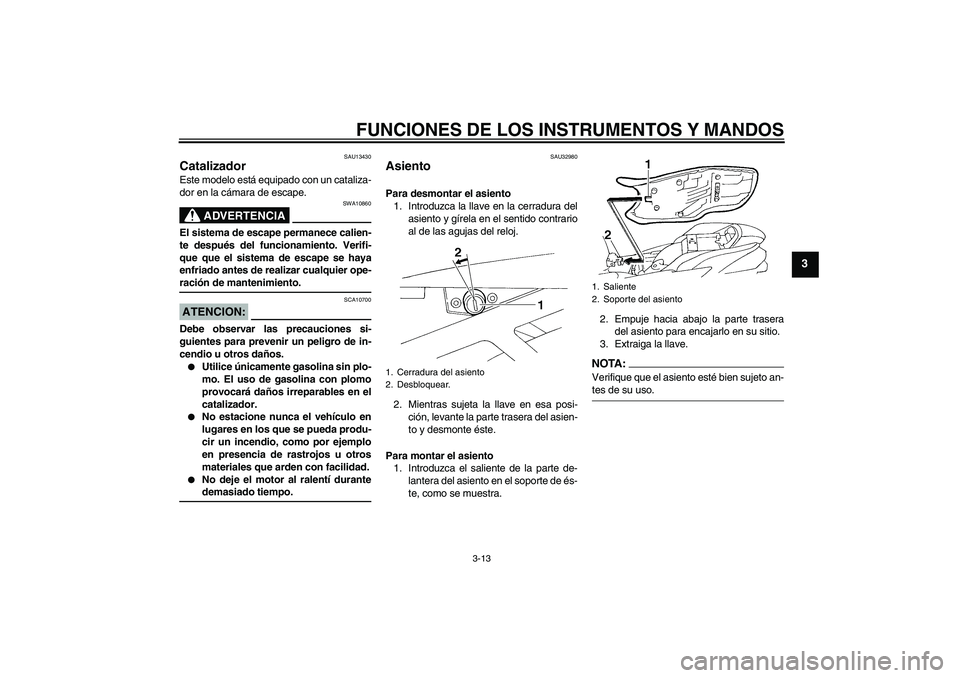

Page 27 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU13430
Catalizador Este modelo está equipado con un cataliza-
dor en la cámara de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.
No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.
No deje el motor al ralentí durantedemasiado tiempo.
SAU32980
Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Mientras sujeta la llave en esa posi-
ción, levante la parte trasera del asien-
to y desmonte éste.
Para montar el asiento
1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de és-
te, como se muestra.2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTA:Verifique que el asiento esté bien sujeto an-tes de su uso.
1. Cerradura del asiento
2. Desbloquear.
1. Saliente
2. Soporte del asiento
U1B3S1S0.book Page 13 Wednesday, July 7, 2004 12:10 PM
Page 28 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

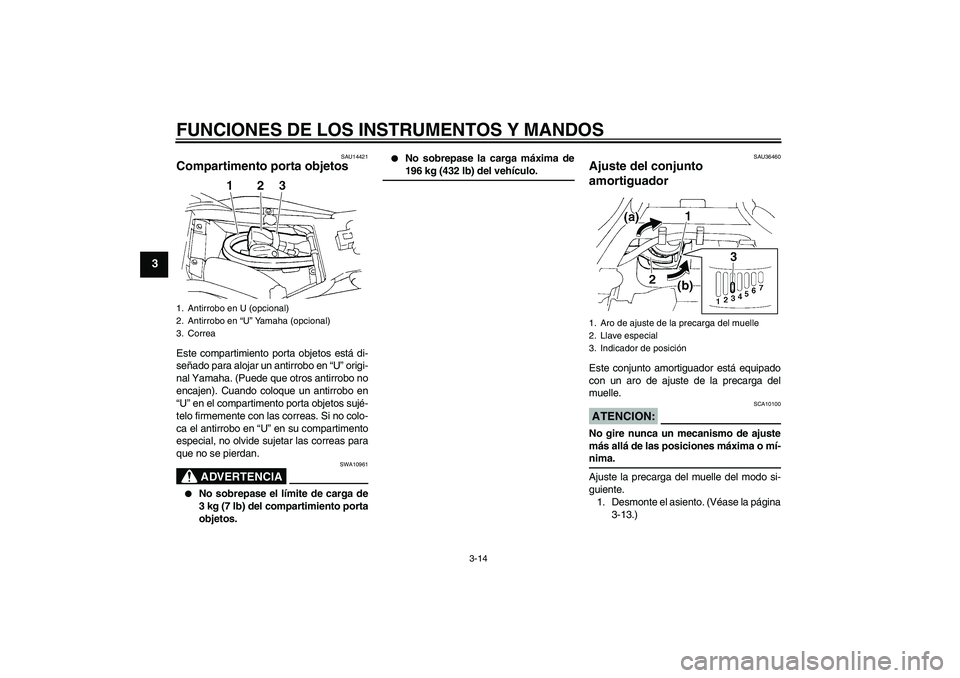

3-14
3
SAU14421
Compartimento porta objetos Este compartimiento porta objetos está di-
señado para alojar un antirrobo en “U” origi-
nal Yamaha. (Puede que otros antirrobo no
encajen). Cuando coloque un antirrobo en
“U” en el compartimento porta objetos sujé-
telo firmemente con las correas. Si no colo-
ca el antirrobo en “U” en su compartimento
especial, no olvide sujetar las correas para
que no se pierdan.
ADVERTENCIA
SWA10961
No sobrepase el límite de carga de
3 kg (7 lb) del compartimiento porta
objetos.
No sobrepase la carga máxima de196 kg (432 lb) del vehículo.
SAU36460
Ajuste del conjunto
amortiguador Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
Ajuste la precarga del muelle del modo si-
guiente.
1. Desmonte el asiento. (Véase la página
3-13.)
1. Antirrobo en U (opcional)
2. Antirrobo en “U” Yamaha (opcional)
3. Correa
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
U1B3S1S0.book Page 14 Wednesday, July 7, 2004 12:10 PM
Page 29 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

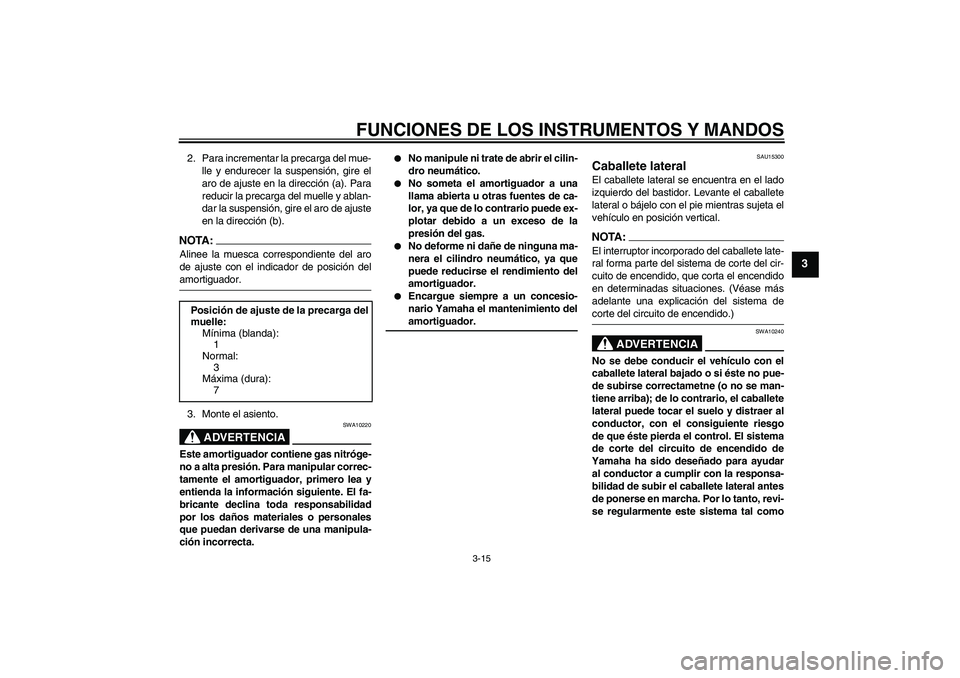

3-15
3
2. Para incrementar la precarga del mue-
lle y endurecer la suspensión, gire el
aro de ajuste en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajuste
en la dirección (b).NOTA:Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición delamortiguador.
3. Monte el asiento.
ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.
No manipule ni trate de abrir el cilin-
dro neumático.
No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador.
Encargue siempre a un concesio-
nario Yamaha el mantenimiento delamortiguador.
SAU15300
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA:El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctametne (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido deseñado para ayudar
al conductor a cumplir con la responsa-
bilidad de subir el caballete lateral antes
de ponerse en marcha. Por lo tanto, revi-
se regularmente este sistema tal como Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
U1B3S1S0.book Page 15 Wednesday, July 7, 2004 12:10 PM
Page 30 of 90
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

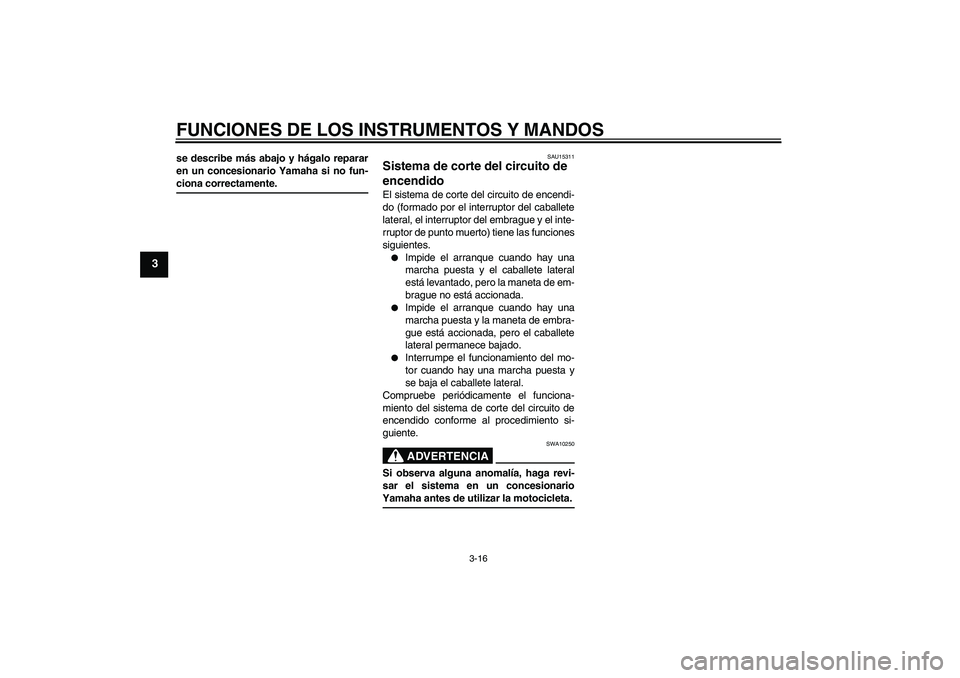

3-16
3
se describe más abajo y hágalo reparar
en un concesionario Yamaha si no fun-ciona correctamente.
SAU15311
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionarioYamaha antes de utilizar la motocicleta.
U1B3S1S0.book Page 16 Wednesday, July 7, 2004 12:10 PM
