YAMAHA FZ6 N 2005 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2005, Model line: FZ6 N, Model: YAMAHA FZ6 N 2005Pages: 90, tamaño PDF: 4.27 MB

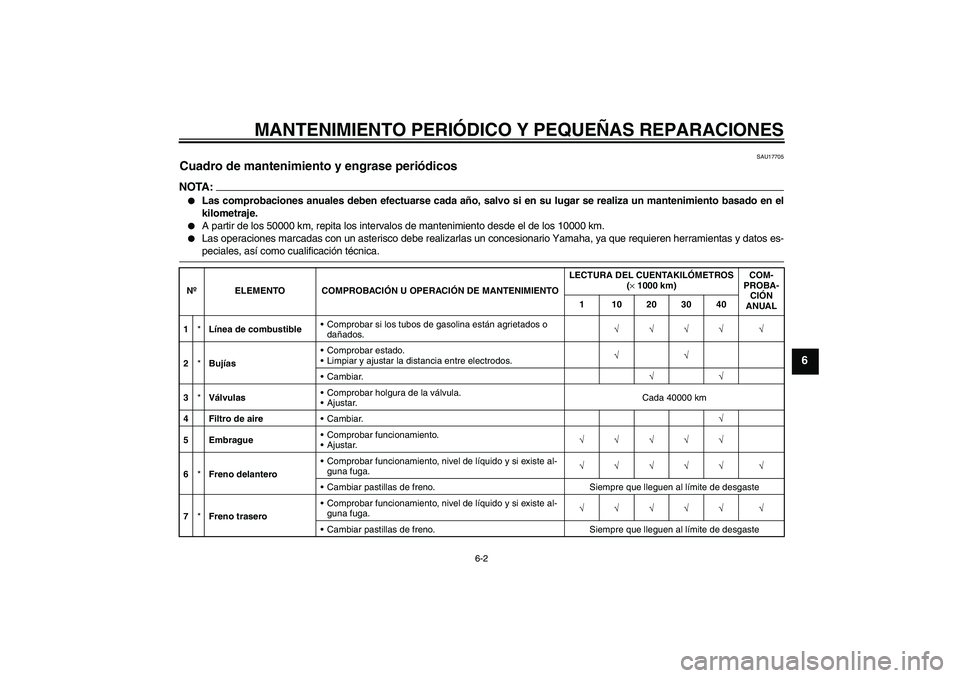

Page 41 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU17705
Cuadro de mantenimiento y engrase periódicos NOTA:
Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se realiza un mantenimiento basado en el
kilometraje.
A partir de los 50000 km, repita los intervalos de mantenimiento desde el de los 10000 km.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
1*Línea de combustibleComprobar si los tubos de gasolina están agrietados o
dañados.√√√√ √
2*BujíasComprobar estado.
Limpiar y ajustar la distancia entre electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.Cada 40000 km
4 Filtro de aireCambiar.√
5 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
6*Freno delanteroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
7*Freno traseroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
U1B3S1S0.book Page 2 Wednesday, July 7, 2004 12:10 PM

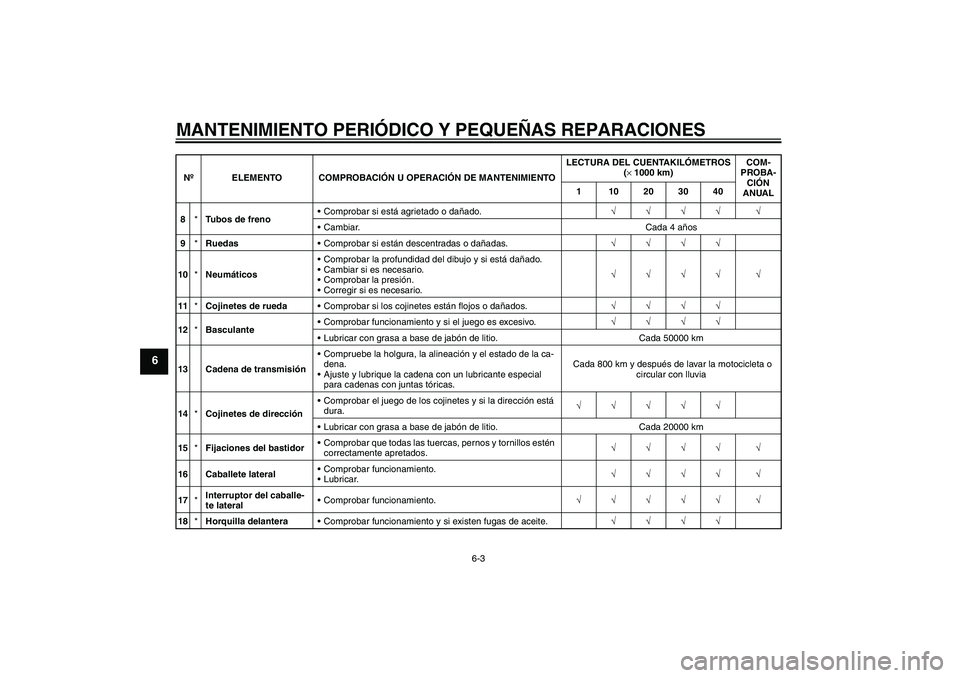

Page 42 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
8*Tubos de frenoComprobar si está agrietado o dañado.√√√√ √
Cambiar. Cada 4 años
9*RuedasComprobar si están descentradas o dañadas.√√√√
10*NeumáticosComprobar la profundidad del dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√ √
11*Cojinetes de ruedaComprobar si los cojinetes están flojos o dañados.√√√√
12*BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50000 km
13 Cadena de transmisiónCompruebe la holgura, la alineación y el estado de la ca-
dena.
Ajuste y lubrique la cadena con un lubricante especial
para cadenas con juntas tóricas. Cada 800 km y después de lavar la motocicleta o
circular con lluvia
14*Cojinetes de direcciónComprobar el juego de los cojinetes y si la dirección está
dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 20000 km
15*Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
16 Caballete lateralComprobar funcionamiento.
Lubricar.√√√√ √
17*Interruptor del caballe-
te lateralComprobar funcionamiento.√√√√√ √
18*Horquilla delanteraComprobar funcionamiento y si existen fugas de aceite.√√√√ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U1B3S1S0.book Page 3 Wednesday, July 7, 2004 12:10 PM

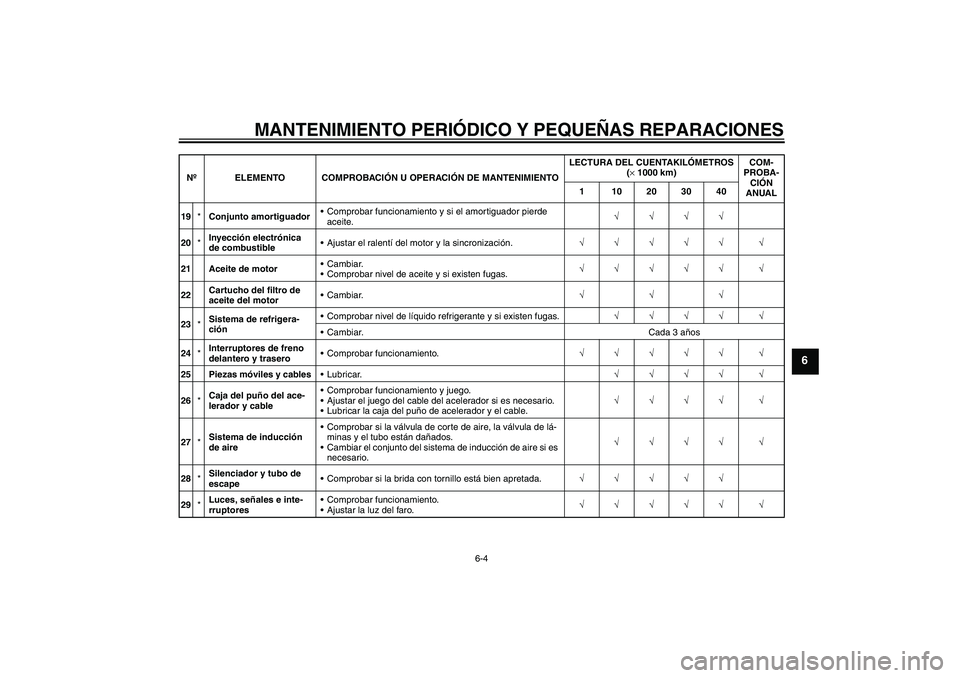

Page 43 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
19*Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde
aceite.√√√√
20*Inyección electrónica
de combustibleAjustar el ralentí del motor y la sincronización.√√√√√ √
21 Aceite de motorCambiar.
Comprobar nivel de aceite y si existen fugas.√√√√√ √
22Cartucho del filtro de
aceite del motorCambiar.√√√
23*Sistema de refrigera-
ciónComprobar nivel de líquido refrigerante y si existen fugas.√√√√ √
Cambiar. Cada 3 años
24*Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
25 Piezas móviles y cablesLubricar.√√√√ √
26*Caja del puño del ace-
lerador y cableComprobar funcionamiento y juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja del puño de acelerador y el cable.√√√√ √
27*Sistema de inducción
de aireComprobar si la válvula de corte de aire, la válvula de lá-
minas y el tubo están dañados.
Cambiar el conjunto del sistema de inducción de aire si es
necesario.√√√√ √
28*Silenciador y tubo de
escapeComprobar si la brida con tornillo está bien apretada.√√√√√
29*Luces, señales e inte-
rruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U1B3S1S0.book Page 4 Wednesday, July 7, 2004 12:10 PM

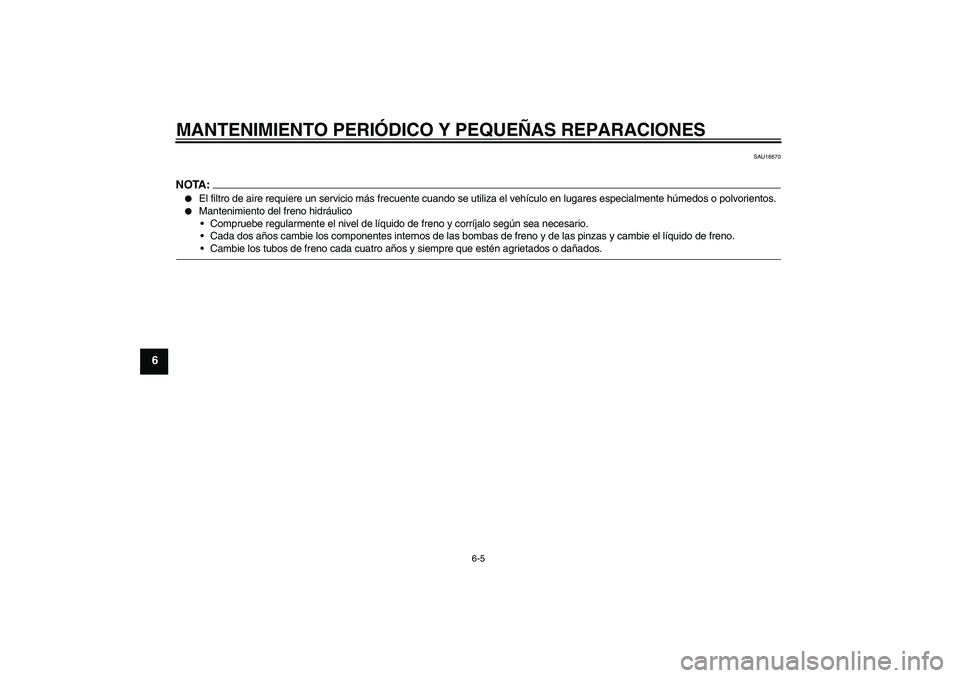

Page 44 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU18670
NOTA:
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U1B3S1S0.book Page 5 Wednesday, July 7, 2004 12:10 PM
Page 45 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU18751

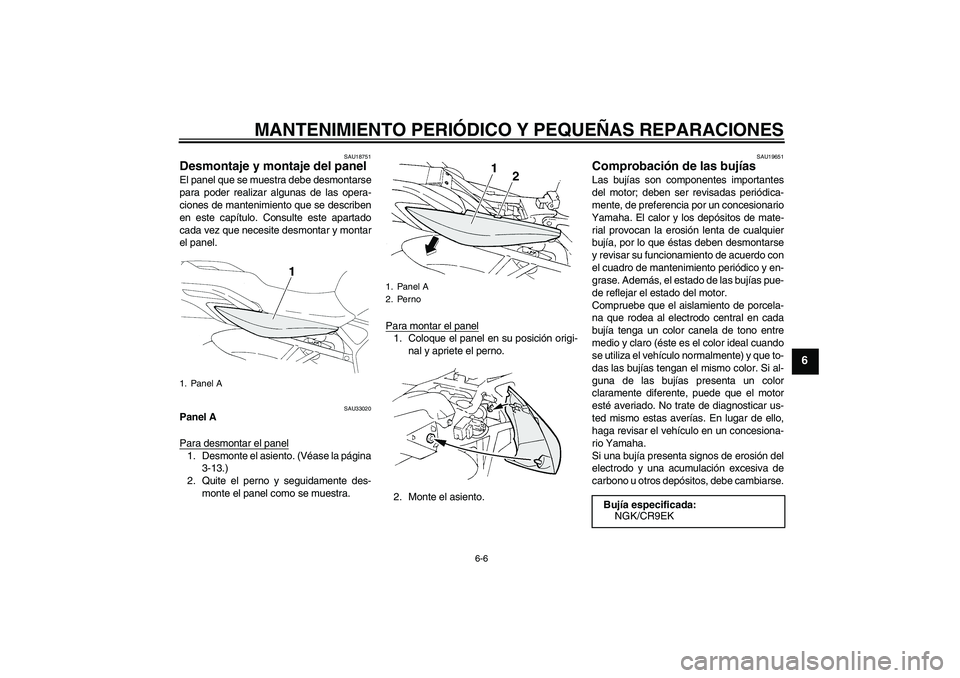

Desmontaje y montaje del panel El panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU33020
Panel A
Para desmontar el panel1. Desmonte el asiento. (Véase la página
3-13.)
2. Quite el perno y seguidamente des-
monte el panel como se muestra.Para montar el panel
1. Coloque el panel en su posición origi-
nal y apriete el perno.
2. Monte el asiento.
SAU19651
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que éstas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
esté averiado. No trate de diagnosticar us-
ted mismo estas averías. En lugar de ello,
haga revisar el vehículo en un concesiona-
rio Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
1. Panel A
1. Panel A
2. Perno
Bujía especificada:
NGK/CR9EK
U1B3S1S0.book Page 6 Wednesday, July 7, 2004 12:10 PM
Page 46 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6

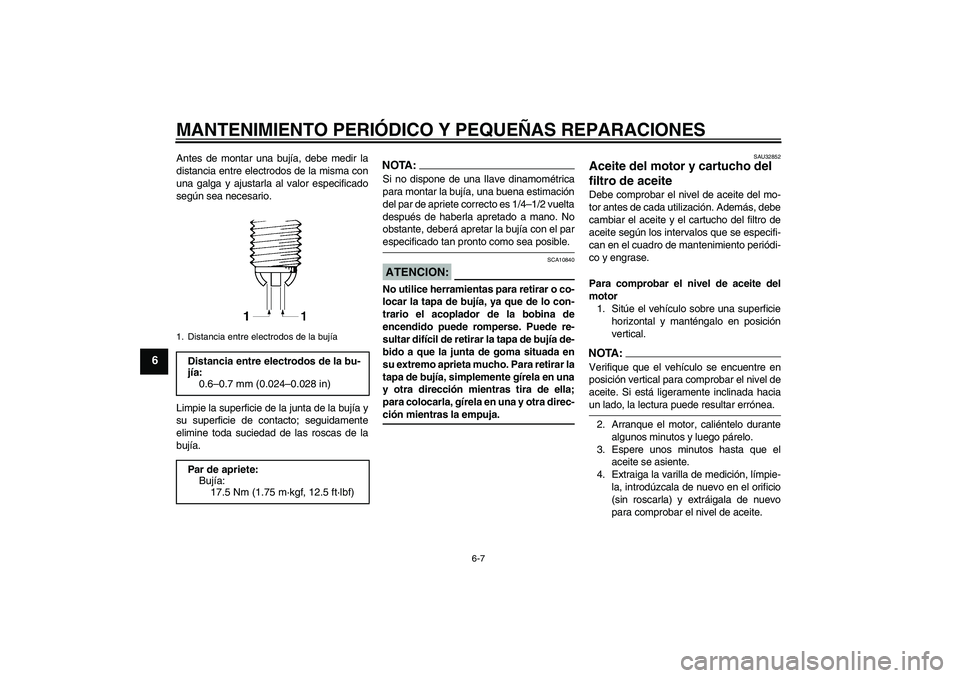

Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA:Si no dispone de una Ilave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.ATENCION:
SCA10840
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acoplador de la bobina de
encendido puede romperse. Puede re-
sultar difícil de retirar la tapa de bujía de-
bido a que la junta de goma situada en
su extremo aprieta mucho. Para retirar la
tapa de bujía, simplemente gírela en una
y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra direc-ción mientras la empuja.
SAU32852
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA:Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos hasta que el
aceite se asiente.
4. Extraiga la varilla de medición, límpie-
la, introdúzcala de nuevo en el orificio
(sin roscarla) y extráigala de nuevo
para comprobar el nivel de aceite.
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.5 ft·lbf)
U1B3S1S0.book Page 7 Wednesday, July 7, 2004 12:10 PM
Page 47 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6

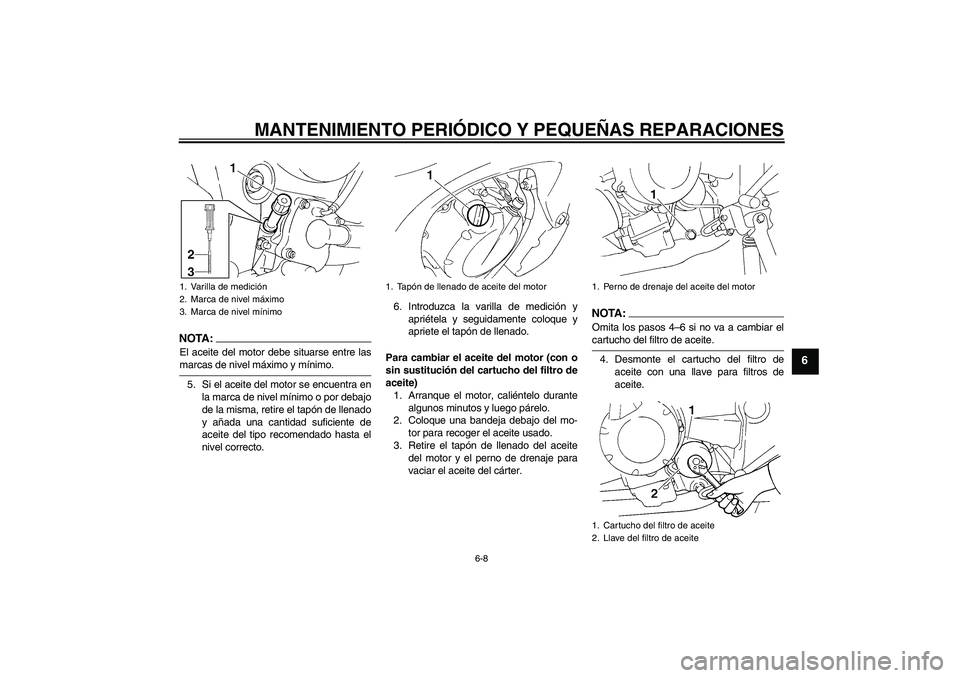

NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.
5. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, retire el tapón de llenado
y añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.6. Introduzca la varilla de medición y
apriétela y seguidamente coloque y
apriete el tapón de llenado.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
NOTA :
Omita los pasos 4–6 si no va a cambiar elcartucho del filtro de aceite.
4. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado de aceite del motor
1. Perno de drenaje del aceite del motor
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
U1B3S1S0.book Page 8 Wednesday, July 7, 2004 12:10 PM

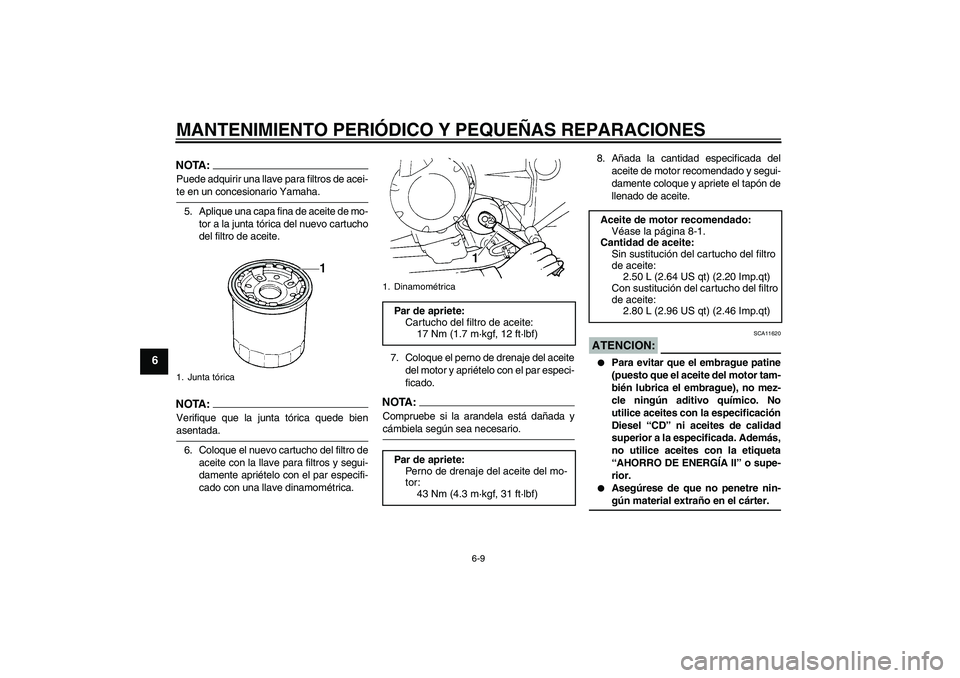

Page 48 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
NOTA:Puede adquirir una llave para filtros de acei-te en un concesionario Yamaha.
5. Aplique una capa fina de aceite de mo-
tor a la junta tórica del nuevo cartucho
del filtro de aceite.NOTA:Verifique que la junta tórica quede bienasentada.
6. Coloque el nuevo cartucho del filtro de
aceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica.7. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.
NOTA :
Compruebe si la arandela está dañada ycámbiela según sea necesario.8. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
ATENCION:
SCA11620
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
Diesel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.
Asegúrese de que no penetre nin-gún material extraño en el cárter.
1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U1B3S1S0.book Page 9 Wednesday, July 7, 2004 12:10 PM

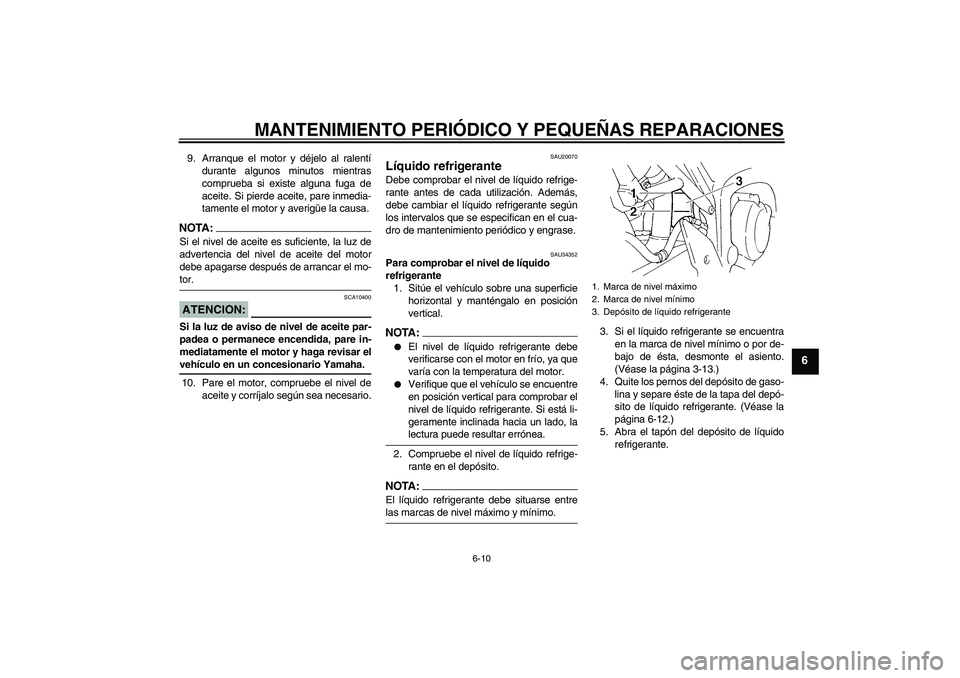

Page 49 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
9. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.NOTA :
Si el nivel de aceite es suficiente, la luz de
advertencia del nivel de aceite del motor
debe apagarse después de arrancar el mo-tor.ATENCION:
SCA10400
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida, pare in-
mediatamente el motor y haga revisar elvehículo en un concesionario Yamaha.
10. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU34352
Para comprobar el nivel de líquido
refrigerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA:
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, lalectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA:El líquido refrigerante debe situarse entrelas marcas de nivel máximo y mínimo.3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de ésta, desmonte el asiento.
(Véase la página 3-13.)
4. Quite los pernos del depósito de gaso-
lina y separe éste de la tapa del depó-
sito de líquido refrigerante. (Véase la
página 6-12.)
5. Abra el tapón del depósito de líquido
refrigerante.
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Depósito de líquido refrigerante
U1B3S1S0.book Page 10 Wednesday, July 7, 2004 12:10 PM

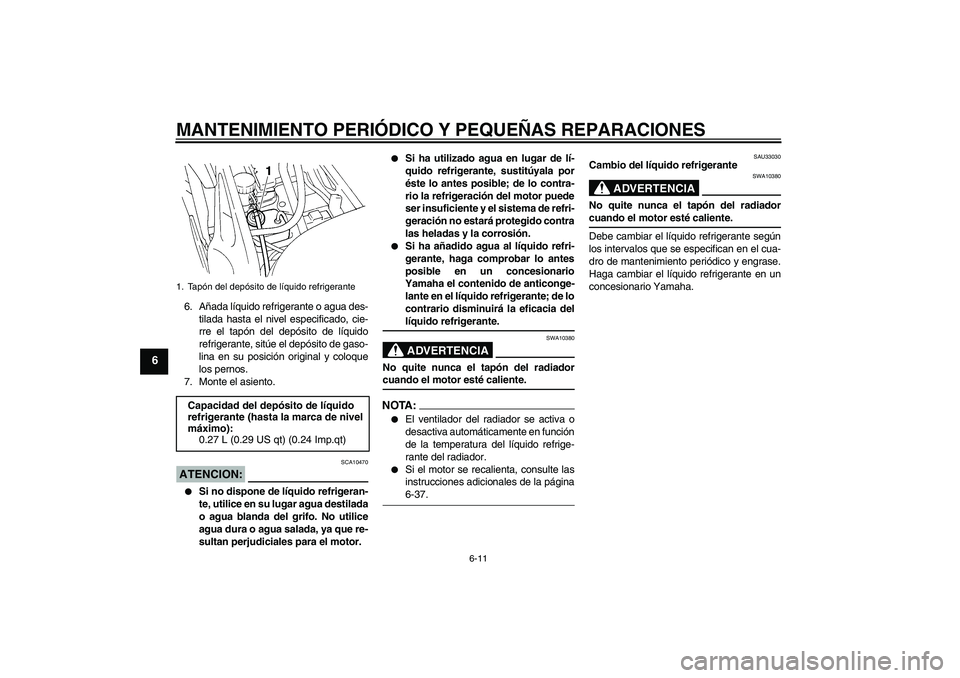

Page 50 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
6. Añada líquido refrigerante o agua des-
tilada hasta el nivel especificado, cie-
rre el tapón del depósito de líquido
refrigerante, sitúe el depósito de gaso-
lina en su posición original y coloque
los pernos.
7. Monte el asiento.ATENCION:
SCA10470
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
éste lo antes posible; de lo contra-
rio la refrigeración del motor puede
ser insuficiente y el sistema de refri-
geración no estará protegido contra
las heladas y la corrosión.
Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.NOTA:
El ventilador del radiador se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante del radiador.
Si el motor se recalienta, consulte las
instrucciones adicionales de la página6-37.
SAU33030
Cambio del líquido refrigerante
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha.
1. Tapón del depósito de líquido refrigerante Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
U1B3S1S0.book Page 11 Wednesday, July 7, 2004 12:10 PM
