YAMAHA FZ6 N 2005 Manuale duso (in Italian)

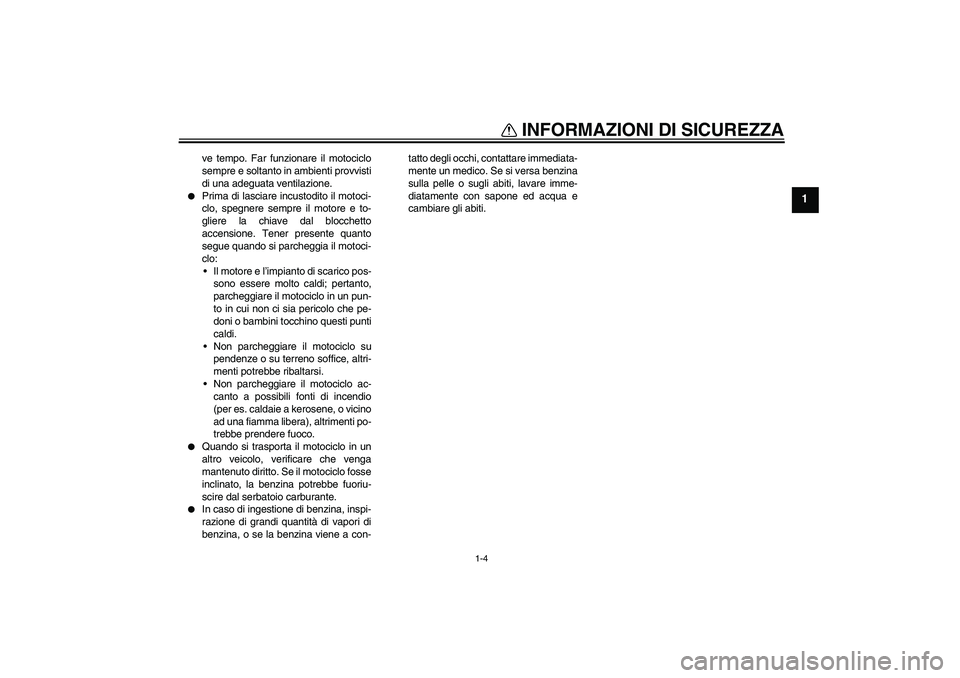

INFORMAZIONI DI SICUREZZA
1-4
1
ve tempo. Far funzionare il motociclo
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.


Prima di lasciare incustodito il motoci-
clo, spegnere sempre il motore e to-
gliere la chiave dal blocchetto
accensione. Tener presente quanto
segue quando si parcheggia il motoci-
clo:
Il motore e l’impianto di scarico pos-
sono essere molto caldi; pertanto,
parcheggiare il motociclo in un pun-
to in cui non ci sia pericolo che pe-
doni o bambini tocchino questi punti
caldi.
Non parcheggiare il motociclo su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare il motociclo ac-
canto a possibili fonti di incendio
(per es. caldaie a kerosene, o vicino
ad una fiamma libera), altrimenti po-
trebbe prendere fuoco.


Quando si trasporta il motociclo in un
altro veicolo, verificare che venga
mantenuto diritto. Se il motociclo fosse
inclinato, la benzina potrebbe fuoriu-
scire dal serbatoio carburante.


In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-tatto degli occhi, contattare immediata-
mente un medico. Se si versa benzina
sulla pelle o sugli abiti, lavare imme-
diatamente con sapone ed acqua e
cambiare gli abiti.
U1B3H1H0.book Page 4 Wednesday, July 7, 2004 12:09 PM

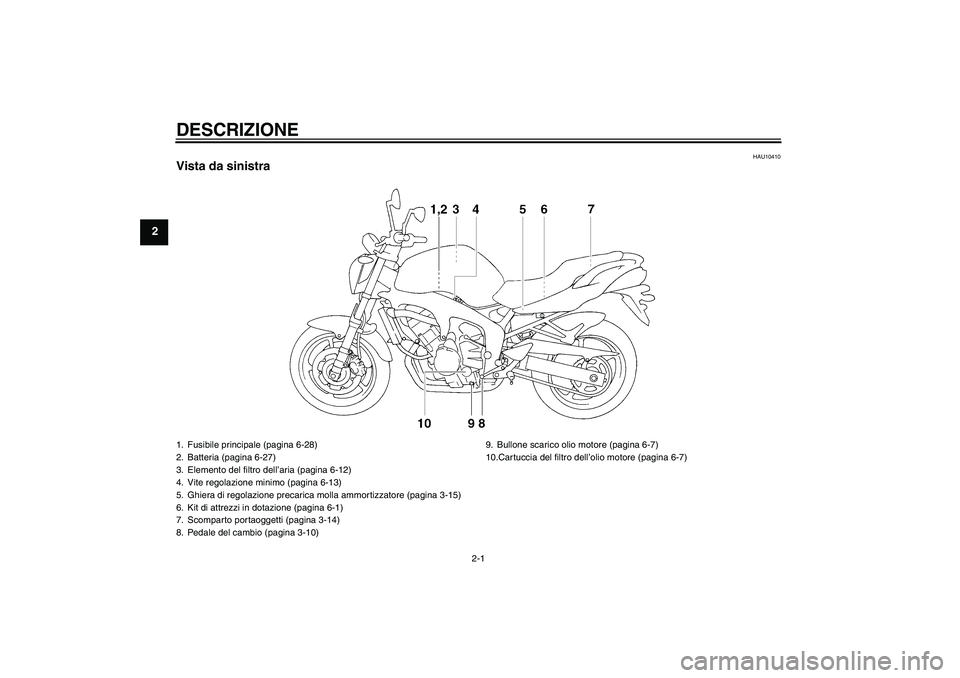

DESCRIZIONE
2-1
2
HAU10410
Vista da sinistra1. Fusibile principale (pagina 6-28)
2. Batteria (pagina 6-27)
3. Elemento del filtro dell’aria (pagina 6-12)
4. Vite regolazione minimo (pagina 6-13)
5. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-15)
6. Kit di attrezzi in dotazione (pagina 6-1)
7. Scomparto portaoggetti (pagina 3-14)
8. Pedale del cambio (pagina 3-10)9. Bullone scarico olio motore (pagina 6-7)
10.Cartuccia del filtro dell’olio motore (pagina 6-7)U1B3H1H0.book Page 1 Wednesday, July 7, 2004 12:09 PM

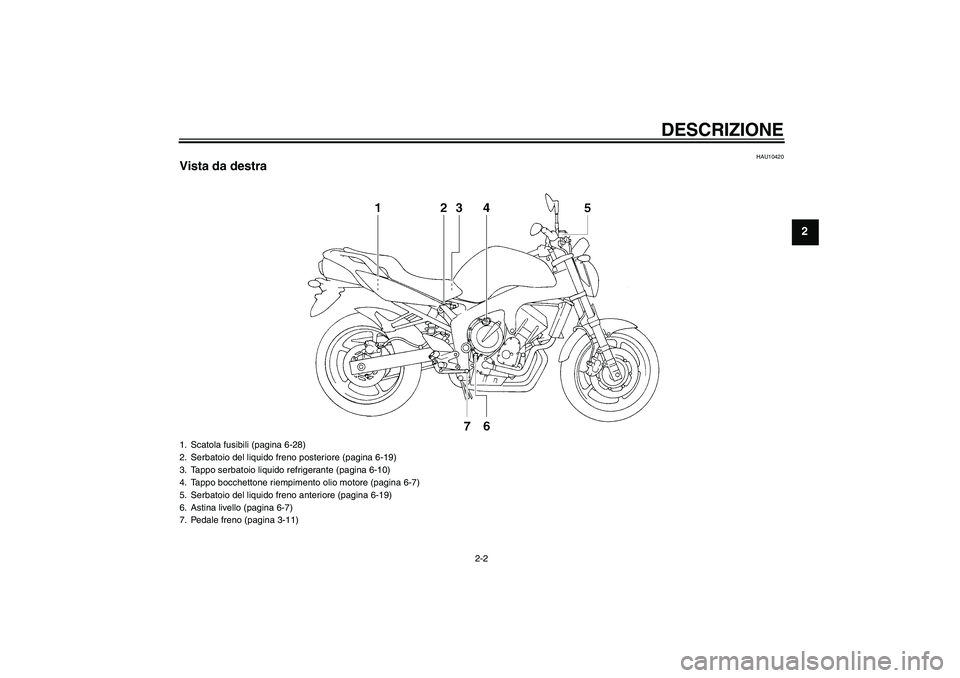

DESCRIZIONE
2-2
2
HAU10420
Vista da destra1. Scatola fusibili (pagina 6-28)
2. Serbatoio del liquido freno posteriore (pagina 6-19)
3. Tappo serbatoio liquido refrigerante (pagina 6-10)
4. Tappo bocchettone riempimento olio motore (pagina 6-7)
5. Serbatoio del liquido freno anteriore (pagina 6-19)
6. Astina livello (pagina 6-7)
7. Pedale freno (pagina 3-11)
U1B3H1H0.book Page 2 Wednesday, July 7, 2004 12:09 PM

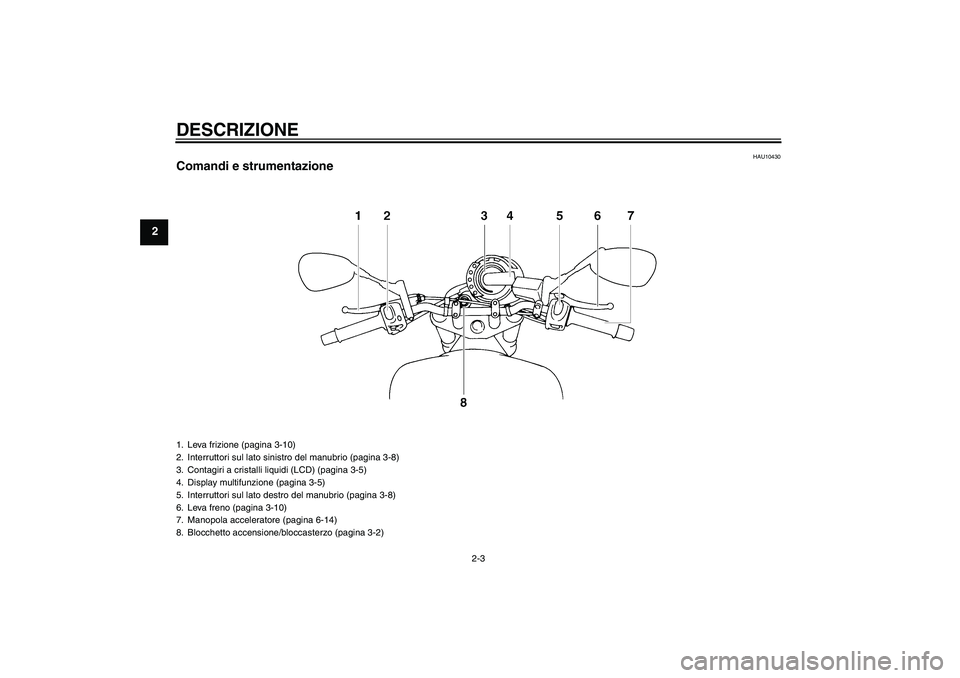

DESCRIZIONE
2-3
2
HAU10430
Comandi e strumentazione1. Leva frizione (pagina 3-10)
2. Interruttori sul lato sinistro del manubrio (pagina 3-8)
3. Contagiri a cristalli liquidi (LCD) (pagina 3-5)
4. Display multifunzione (pagina 3-5)
5. Interruttori sul lato destro del manubrio (pagina 3-8)
6. Leva freno (pagina 3-10)
7. Manopola acceleratore (pagina 6-14)
8. Blocchetto accensione/bloccasterzo (pagina 3-2)U1B3H1H0.book Page 3 Wednesday, July 7, 2004 12:09 PM

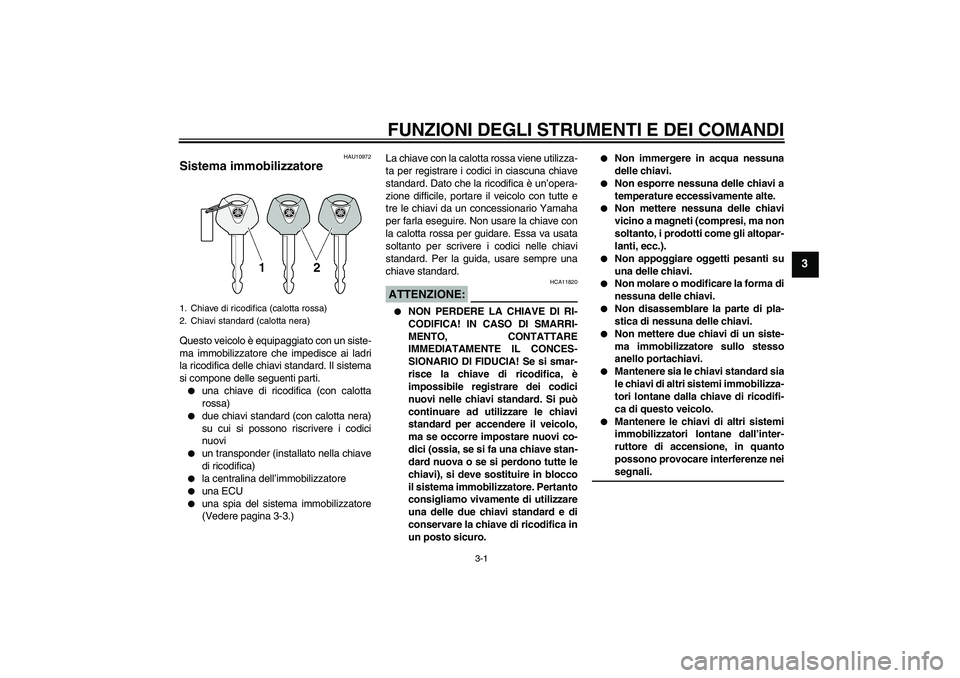

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10972
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


una ECU


una spia del sistema immobilizzatore
(Vedere pagina 3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Dato che la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE:
HCA11820


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dall’inter-
ruttore di accensione, in quanto
possono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U1B3H1H0.book Page 1 Wednesday, July 7, 2004 12:09 PM

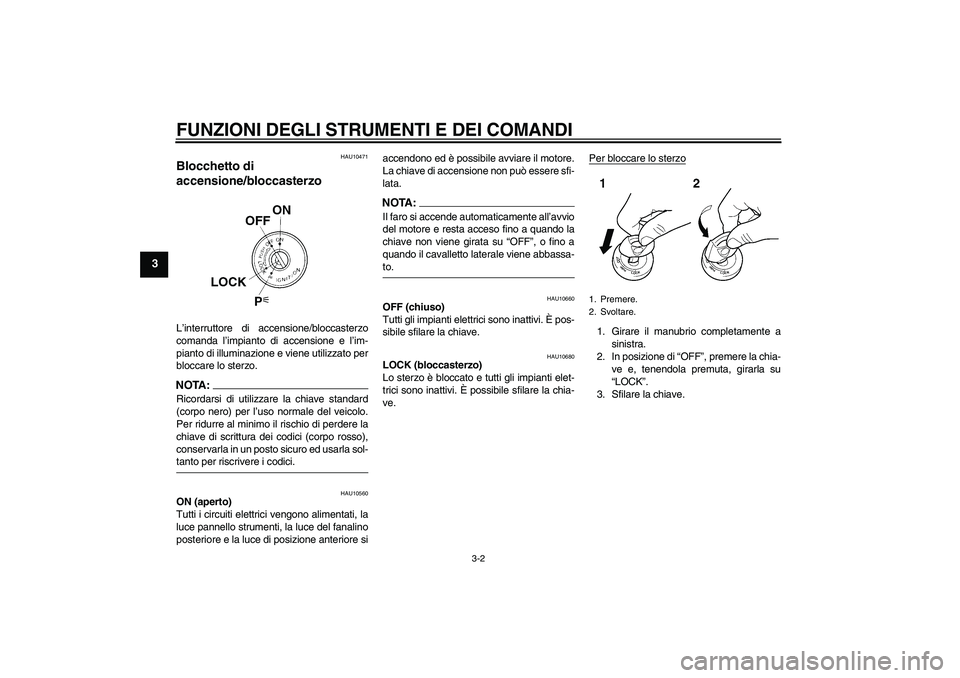

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471
Blocchetto di
accensione/bloccasterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA :
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU10560
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino
posteriore e la luce di posizione anteriore siaccendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTA:Il faro si accende automaticamente all’avvio
del motore e resta acceso fino a quando la
chiave non viene girata su “OFF”, o fino a
quando il cavalletto laterale viene abbassa-to.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U1B3H1H0.book Page 2 Wednesday, July 7, 2004 12:09 PM

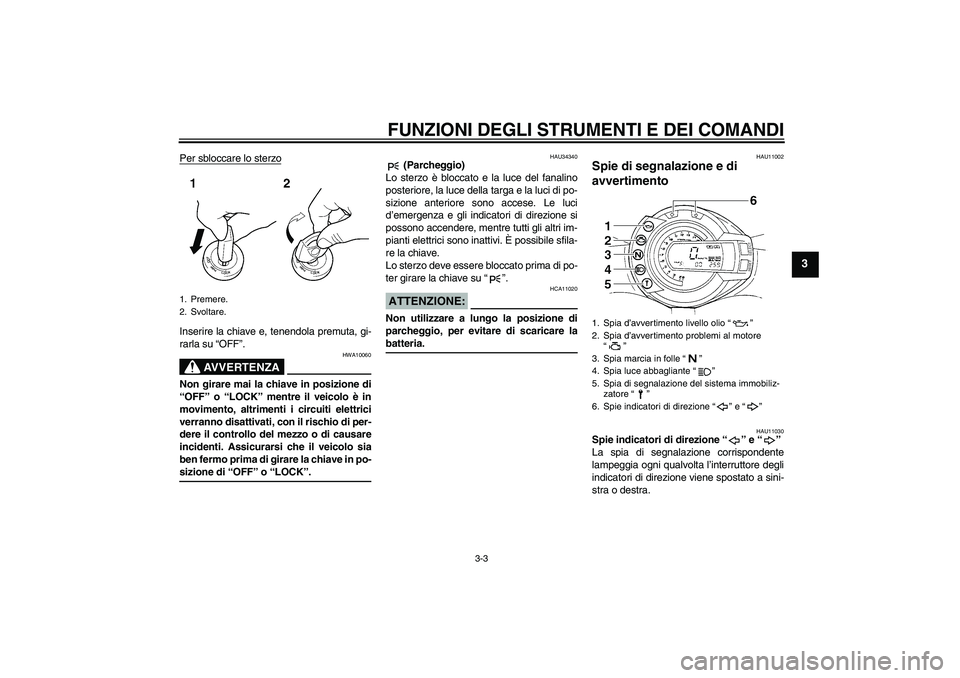

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il veicolo sia
ben fermo prima di girare la chiave in po-sizione di “OFF” o “LOCK”.
HAU34340
(Parcheggio)
Lo sterzo è bloccato e la luce del fanalino
posteriore, la luce della targa e la luci di po-
sizione anteriore sono accese. Le luci
d’emergenza e gli indicatori di direzione si
possono accendere, mentre tutti gli altri im-
pianti elettrici sono inattivi. È possibile sfila-
re la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “”.
ATTENZIONE:
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11002
Spie di segnalazione e di
avvertimento
HAU11030
Spie indicatori di direzione “” e “”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.
1. Spia d’avvertimento livello olio “”
2. Spia d’avvertimento problemi al motore
“”
3. Spia marcia in folle “”
4. Spia luce abbagliante “”
5. Spia di segnalazione del sistema immobiliz-
zatore “”
6. Spie indicatori di direzione “” e “”
U1B3H1H0.book Page 3 Wednesday, July 7, 2004 12:09 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060

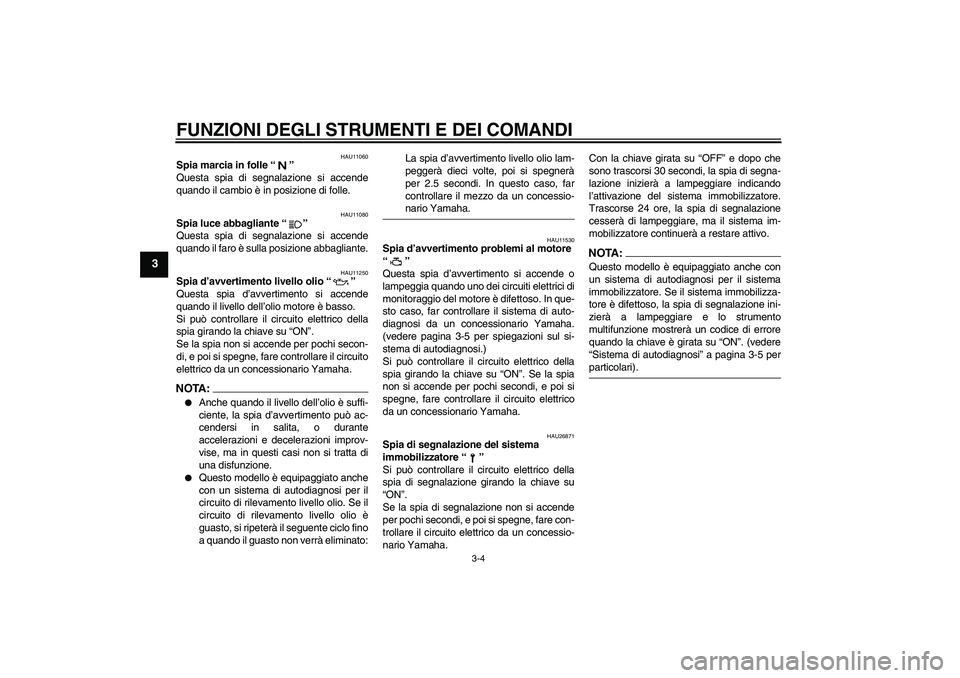

Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11250
Spia d’avvertimento livello olio “”
Questa spia d’avvertimento si accende
quando il livello dell’olio motore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA :

Anche quando il livello dell’olio è suffi-
ciente, la spia d’avvertimento può ac-
cendersi in salita, o durante
accelerazioni e decelerazioni improv-
vise, ma in questi casi non si tratta di
una disfunzione.


Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se il
circuito di rilevamento livello olio è
guasto, si ripeterà il seguente ciclo fino
a quando il guasto non verrà eliminato:La spia d’avvertimento livello olio lam-
peggerà dieci volte, poi si spegnerà
per 2.5 secondi. In questo caso, far
controllare il mezzo da un concessio-
nario Yamaha.
HAU11530
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
(vedere pagina 3-5 per spiegazioni sul si-
stema di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU26871
Spia di segnalazione del sistema
immobilizzatore “”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
NOTA:Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il sistema
immobilizzatore. Se il sistema immobilizza-
tore è difettoso, la spia di segnalazione ini-
zierà a lampeggiare e lo strumento
multifunzione mostrerà un codice di errore
quando la chiave è girata su “ON”. (vedere
“Sistema di autodiagnosi” a pagina 3-5 perparticolari).
U1B3H1H0.book Page 4 Wednesday, July 7, 2004 12:09 PM

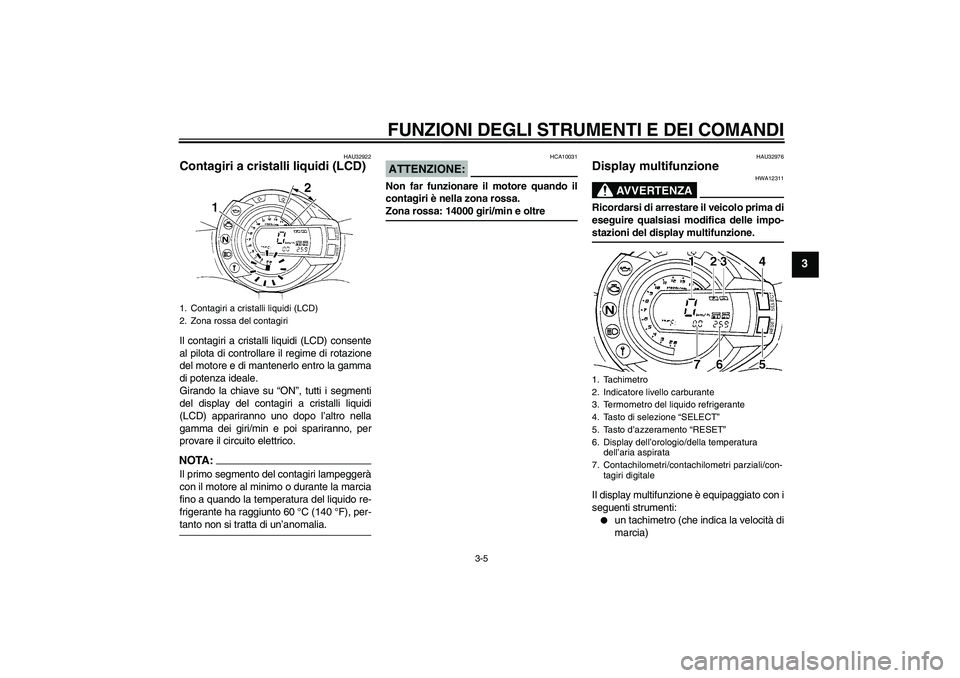

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU32922
Contagiri a cristalli liquidi (LCD) Il contagiri a cristalli liquidi (LCD) consente
al pilota di controllare il regime di rotazione
del motore e di mantenerlo entro la gamma
di potenza ideale.
Girando la chiave su “ON”, tutti i segmenti
del display del contagiri a cristalli liquidi
(LCD) appariranno uno dopo l’altro nella
gamma dei giri/min e poi spariranno, per
provare il circuito elettrico.NOTA:Il primo segmento del contagiri lampeggerà
con il motore al minimo o durante la marcia
fino a quando la temperatura del liquido re-
frigerante ha raggiunto 60 °C (140 °F), per-tanto non si tratta di un’anomalia.
ATTENZIONE:
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 14000 giri/min e oltre
HAU32976
Display multifunzione
AVVERTENZA
HWA12311
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-stazioni del display multifunzione.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un tachimetro (che indica la velocità di
marcia)
1. Contagiri a cristalli liquidi (LCD)
2. Zona rossa del contagiri
1. Tachimetro
2. Indicatore livello carburante
3. Termometro del liquido refrigerante
4. Tasto di selezione “SELECT”
5. Tasto d’azzeramento “RESET”
6. Display dell’orologio/della temperatura
dell’aria aspirata
7. Contachilometri/contachilometri parziali/con-
tagiri digitale
U1B3H1H0.book Page 5 Wednesday, July 7, 2004 12:09 PM

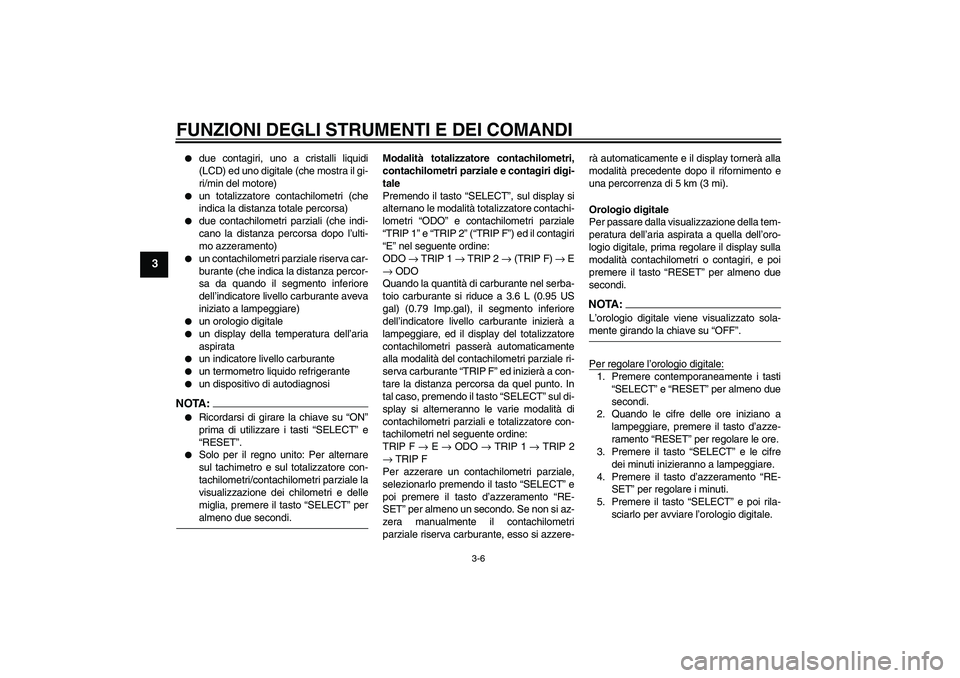

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3


due contagiri, uno a cristalli liquidi
(LCD) ed uno digitale (che mostra il gi-
ri/min del motore)


un totalizzatore contachilometri (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa da quando il segmento inferiore
dell’indicatore livello carburante aveva
iniziato a lampeggiare)


un orologio digitale


un display della temperatura dell’aria
aspirata


un indicatore livello carburante


un termometro liquido refrigerante


un dispositivo di autodiagnosi
NOTA:

Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.


Solo per il regno unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” peralmeno due secondi.Modalità totalizzatore contachilometri,
contachilometri parziale e contagiri digi-
tale
Premendo il tasto “SELECT”, sul display si
alternano le modalità totalizzatore contachi-
lometri “ODO” e contachilometri parziale
“TRIP 1” e “TRIP 2” (“TRIP F”) ed il contagiri
“E” nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → (TRIP F) → E
→ ODO
Quando la quantità di carburante nel serba-
toio carburante si riduce a 3.6 L (0.95 US
gal) (0.79 Imp.gal), il segmento inferiore
dell’indicatore livello carburante inizierà a
lampeggiare, ed il display del totalizzatore
contachilometri passerà automaticamente
alla modalità del contachilometri parziale ri-
serva carburante “TRIP F” ed inizierà a con-
tare la distanza percorsa da quel punto. In
tal caso, premendo il tasto “SELECT” sul di-
splay si alterneranno le varie modalità di
contachilometri parziali e totalizzatore con-
tachilometri nel seguente ordine:
TRIP F → E → ODO → TRIP 1 → TRIP 2
→ TRIP F
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto d’azzeramento “RE-
SET” per almeno un secondo. Se non si az-
zera manualmente il contachilometri
parziale riserva carburante, esso si azzere-rà automaticamente e il display tornerà alla
modalità precedente dopo il rifornimento e
una percorrenza di 5 km (3 mi).
Orologio digitale
Per passare dalla visualizzazione della tem-
peratura dell’aria aspirata a quella dell’oro-
logio digitale, prima regolare il display sulla
modalità contachilometri o contagiri, e poi
premere il tasto “RESET” per almeno due
secondi.
NOTA:L’orologio digitale viene visualizzato sola-mente girando la chiave su “OFF”.
Per regolare l’orologio digitale:1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’azzeramento “RE-
SET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
U1B3H1H0.book Page 6 Wednesday, July 7, 2004 12:09 PM
